Вихревой насос: назначение, принцип действия, типы, сравнение характеристик с центробежным

Насосы для систем пожаротушения

Основным требованием к насосам системы пожаротушения является подача воды под высоким давлением. Наиболее часто используемыми являются центробежные насосы, так как они позволяют быстро закачать воду за счет центробежной силы. Важными пунктами при выборе насоса для пожаротушения являются:

напор;
частота вращения колеса;
КПД;
высота всасывания;
объем перемещаемой воды.

В зависимости от количества колес с лопастями насосы бывают одноступенчатыми и многоступенчатыми. Многоступенчатые агрегаты позволяют создать более высокое давление, что в свою очередь, влияет на напор и высоту подаваемой жидкости. При установке систем пожаротушения в зданиях стоит учитывать, что оборудование необходимо периодически проверять, так как застой может вызвать затруднения при запуске. На пожарных машинах устанавливают центробежные насосы и вспомогательные агрегаты. Вспомогательные насосы заполняют корпус центробежного насоса жидкостью и отключаются автоматически.

Особенности применения вихревых насосов

Насосы используются для самых разных задач: в бытовой сфере для организации полива или водоснабжения на участке, в промышленности для откачивания воды из скважин, для перекачки газообразных и летучих веществ, в коммунальных хозяйствах в качестве насосов в небольших котельных. Все насосное оборудование можно поделить на несколько видов, которые отличаются устройством, назначением и характеристиками. Ниже будут рассмотрены особенности вихревых насосов, получивших довольно широкое распространение.

Разновидности вихревых насосов

Такое насосное гидрооборудование может быть:

Открыто-вихревым. Здесь устанавливается рабочее колесо удлиненной формы. Оно имеет уменьшенный размер диаметра.
Закрыто-вихревым. Здесь устанавливаются короткие лопатки рабочего колеса. Они расположены под разными углами. Величина диаметра внутренней камеры и имеющегося рабочего колеса одинаковы.

Насосы различаются по тому, как они расположены относительно перекачиваемой жидкости. По данному критерию выделяют вихревое оборудование:

Погружного типа. Оно постоянно находится в воде. Применяется в различных целях. Способно перекачивать не очень вязкие жидкости.
Поверхностного типа. Должны быть расположены недалеко от источника и защищены от попадания влаги. Это оборудование в основном используется для бытовых целей.

На сегодняшний день производители выпускают совмещенное гидрооборудование.

Насосное гидрооборудование свободно-вихревого типа. Этот гидронасос может перекачивать очень загрязненные жидкости. Также используется для обслуживания очистных сооружений и для бурения скважин.
Насосное гидрооборудование центробежно-вихревого типа. Такой гидронасос перекачивает жидкость, имеющую высокую температуру. В конструкции есть 2 специальных колеса. Имеет высокую производительность.
Насосное гидрооборудование вакуумного типа. Может откачивать газ. Оно отличается простотой использования и проведения технического обслуживания. Могут использоваться как тепловой аппарат. Им сушат стеклотару. Применяют для аэрации различных водоемов.

К недостаткам относятся следующие параметры:

Вихревой всасывающий насос

Такой вид подходит только для чистой воды

Важно! Нельзя устанавливать его, если в жидкости могут находиться твердые частицы или вязкие среды. Это приведет к скорой поломке

По строению вихревая модель мало чем отличается. Также работа осуществляется за счет колеса с лопастями, которые вращаются около канала. Вода по винтовой траектории поступает по специальной трубке при вращении колеса. Возникают давление и энергия, которые поднимают жидкость на определенный уровень. После удаления воздуха дальнейшее перемещение воды проводится по центробежному механизму, описанному выше.

Вихревой всасывающий насос следует проверить на работоспособность перед покупкой

Достоинства таких моделей:

Небольшой размер;
Сильный напор;
Простая установка и легкий монтаж.

Но эти преимущества не делают вихревой насос популярным из-за его существенных минусов.

Достоинства таких моделей:

Лучшие погружные аппараты

В отличие от поверхностных, погружные насосы опускаются непосредственно в резервуар с водой, будь то обычный колодец или скважина. Козырем погружных насосов является их бесшумность, а минусом — трудность обслуживания и более высокая цена за водонепроницаемость.

Особенности открыто вихревой конструкции заключаются в следующем:

Устройство и принцип работы

Механизм отличается простым устройством, что позволяет использовать при его изготовлении тугоплавкие сплавы, обладающие высокой прочностью и устойчивостью к агрессивной среде.

Особенности устройства:

Основным рабочим элементом приспособления является колесо. Внешне деталь представляет собой массивный диск из стали, в конфигурации которого предусмотрены пазы. Они образуют лопатки (пластины), имеющие прямую направленность. Они расположены под углом или вдоль радиуса.
Колесо размещено в корпусе цилиндрической формы. Особенностью механизма являются уменьшенные торцевые зазоры.
В верхней части агрегата расположены всасывающий и напорный патрубки. Благодаря этой особенности при запуске аппарата происходит самовсасывание жидкости.
Между отверстиями предусмотрена перемычка. При зазоре, составляющем 0,2 мм, она прижимается к основному элементу, при этом перекрывает несколько пластин. Позволяет отделить всасывающее пространство от напорной камеры.
Отливной водоток размещен концентрично по отношению к центральной оси крутящего механизма, направлен от всасывающего до выходного патрубка.

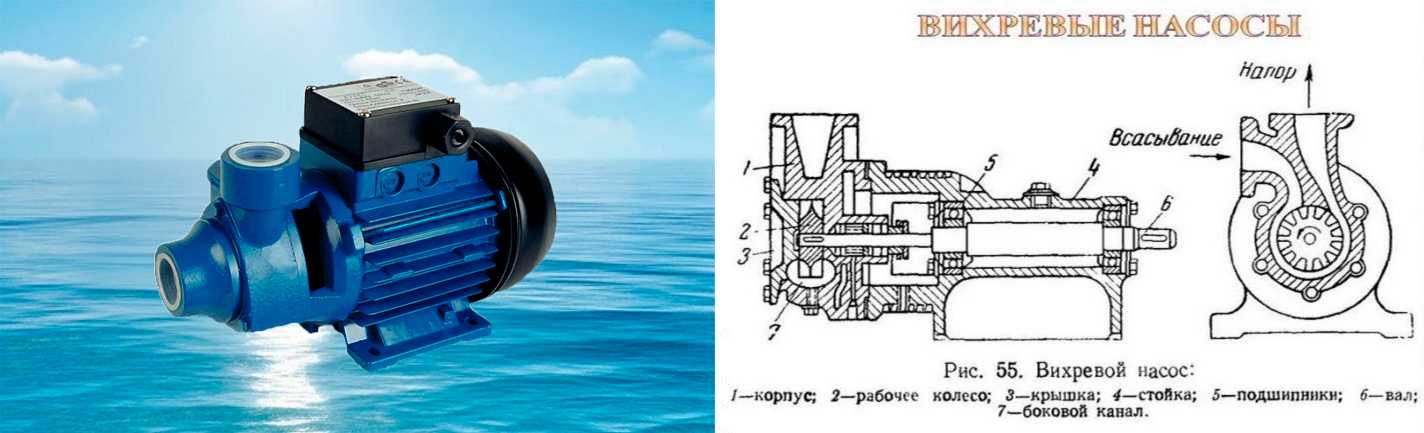

Устройство вихревого насоса. После всасывания вода перемещается внутри аппарата, затем выбрасывается под давлением из выходного отверстия. Циркуляция среды обеспечивается пластинами. Относительно основного элемента перемещение происходит по касательной оси. В процессе движения внутри корпуса жидкая структура испытывает воздействие центробежной силы, нарастающей в процессе вращения с главным элементом.

Однако в алгоритме схемы работы существуют особенности:

В момент вращения основного элемента в пазы попадает небольшой объем жидкости.
Вода перемещается от периферии к центральной части (это отличает механизм от центробежного аппарата).
Затем жидкость движется вдоль пластин, направляясь от центра к периферии.
Благодаря этому среда получает ускорение и выходит с высокой скоростью.

На каждой лопасти образуется вихрь, жидкость совершает внутри корпуса сложные перемещения при простом устройстве механизма, повышая производительность. Благодаря всасывающей способности пластин и созданному давлению в механизм попадает следующая порция воды, цикл повторяется. Это увеличивает напор и давление при небольших затратах энергии.

Классификация агрегатов по методу действия

В зависимости от способа действия, вихревые насосы могут быть следующих типов:

Возвратно-поступательными – в таких агрегатах циркуляция жидкости осуществляется посредством перемещения поршня, расположенного в цилиндре. В продаже можно найти возвратно-поступательные вихревые насосы, как с поршнем, так и с мембраной;
Роторные – в этих устройства поршень вытесняет воду. По типу рабочего органа такие насосы делятся на роликовые, винтовые, пластинчатые и шестеренчатые;
Динамичные – в этих насосах движение жидкости осуществляется в результате передачи к ней кинетической энергии.

Каждый из перечисленных типов агрегатов нашел применения в конкретных областях. Они отличаются между собой по конструкции и габаритам.

Что это такое — принцип работы

Любой вихревой насос состоит из двух частей:

электродвигателя;
корпуса насоса, внутри которого размещён главный рабочий элемент — колесо с лопастями.

Обе части устройства объединены в единый корпус. При этом ротор электродвигателя сделан достаточно длинным, так как именно на него насаживается колесо.

Корпус устройства представляет собой цилиндр, внутренний диаметр которого лишь на доли миллиметра больше диаметра рабочего колеса с крыльчаткой. Это нужно для того, чтобы жидкость (прежде всего, вода) должным образом испытывала эффект повышения давления, благодаря которому насос выполняет свою прямую функцию.

Во время вращения колеса его лопатки захватывают воду и отбрасывают прочь от центра благодаря центробежной силе. Этот эффект сменяется противоположным, когда вода, зашедшая в специальные пазы на крыльчатке, снова возвращается к центру на оси. Чередование процессов довольно сложно, но само устройство содержит минимум деталей. Благодаря особой конструкции вихревые насосы обладает эффектом всасывания, что облегчает начало перекачивания воды после первого пуска.

Строение и принцип действия

По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

Устройство самовсасываюшего центробежного насоса

Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.

Схема движения воды в центробежном насосе

С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.

Название	Мощность	Напор	Максимальная глубина всасывания	Производительность	Материал корпуса	Подсоединительные размеры	Цена
Калибр НБЦ-380	380 Вт	25 м	9 м	28 л/мин	чугун	1 дюйм	32$
Metabo P 3300 G	900 Вт	45 м	8 м	55 л/мин	чугун (приводной вал из нержавеющей стали)	1 дюйм	87$
ЗУБР ЗНС-600	600 Вт	35 м	8 м	50 л/мин	пластик	1 дюйм	71$
Elitech НС 400В	400Вт	35 м	8 м	40 л/мин	чугун	25 мм	42$
PATRIOT QB70	750 Вт	65 м	8 м	60 л/мин	пластик	1 дюйм	58$
Джилекс Джамбо 70/50 Ч 3700	1100 Вт	50 м	9 м (втроенный эжектор)	70 л/мин	чугун	1 дюйм	122$
БЕЛАМОС XI 13	1200 Вт	50 м	8 м	65 л/мин	нержавеющая сталь	1 дюйм	125$
БЕЛАМОС XA 06	600 Вт	33 м	8 м	47 л/мин	чугун	1 дюйм	75$

Вихревые

Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.

Строение вихревого насоса

Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.

Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.

Название	Мощность	Напор (высота подъема)	Производительность	Глубина всасывания	Материал корпуса	Цена
LEO XKSm 60-1	370 Вт	40 м	40 л/мин	9 м	чугун	24$
LEO XKSm 80-1	750 Вт	70 м	60 л/мин	9 м	чугун	89$
AKO QB 60	370 Вт	30 м	28 л/мин	8 м	чугун	47$
AKO QB 70	550 Вт	45 м	40 л/мин	8 м	чугун	68 $
Pedrollo РКm 60	370 Вт	40 м	40 л/мин	8 м	чугун	77$
Pedrollo РК 65	500 Вт	55 м	50 л/мин	8 м	чугун	124$

Достоинства и недостатки вихревых насосов

Вихревые насосы имеют своим плюсы и минусы. К достоинствам можно отнести большой напор на выходе, функцию самовсасывания воды, возможность перекачивать не только жидкость, но и летучие вещества, а также структуры с газом. С помощью таких устройств можно осуществлять не только перекачивание, но и транспортировку воды по трубам. Использовать насосы погружного типа с вихревой системой работы можно на глубине до 20 метров.

Основной минус – это низкий коэффициент полезного действия. Он составляет порядка 45%, при необходимости обеспечения высоких производственных мощностей лучше выбрать центробежный насос, так как экономически он будет более выгоден. На крупных предприятиях рассматриваемые модели используют только по причине невозможности использовать центробежные. Еще один серьезный недостаток – вихревой насос не может перекачивать воду, в которой есть вкрапления твердых частиц. Также такие устройства не подходят для вязких веществ.

Рабочее колесо

Есть 3 вида рабочих колёс:

открытые,
полузакрытые
закрытые

Самая простая конструкция у открытого колеса, которая состоит из острых, как лезвие, лопастей, равномерно расположенных на втулке.

Открытое колесо

Большой неограниченный подвод жидкости позволяет этому виду колес транспортировать жидкости содержащие грязь, пыль, осадки, твёрдые примеси, что делает их идеальными для мусорных насосов.

Применяется на водоочистных заводах, где перекачиваются сточные воды для обработки грубых шламов с твердыми примесями. Поэтому он имеет режущие лопатки спереди колеса, чтобы резать очень большие примеси.

Если лопасти размещены на задней пластине, то такое колесо называется полузакрытым.

Полузакрытое колесо

Если лопасти находятся между двумя пластинами, то оно называется закрытым.

Закрытое колесо

Закрытые колеса более эффективны, чем полузакрытые и открытые колеса. Потому что поток жидкости идет по строго заданному пути. Значит, больше жидкости выходит из насоса и меньше просто циркулирует внутри колеса.

Их недостаток это то, что они могут легко загрязниться мусором.

Очень популярное заблуждение, будто закрученные лопасти помогают толкать жидкость. Но на самом деле это не то, для чего они предназначены.

Назначение лопаток – это проводить жидкость по наиболее плавному пути. Закрученные назад лопасти помогают стабилизировать условия течения жидкости на высоких скоростях и уменьшить нагрузку на двигатель.

Правильное направление вращения для этого колеса – противочасовое. Поэтому по направлению сгибов лопастей можно сказать направление движения колеса.

Самовсасывающие насосы

Самовсасывающие насосы получили свое название из-за способности втягивать в себя воду с некоторой глубины, то есть когда ее поверхность расположена ниже уровня установки самого агрегата.

Малосведущему человеку может показаться, что это свойство характерно для любого насоса, однако это не так: агрегаты второй разновидности – нормального всасывания – «ждут», пока перекачиваемая среда поступит в их рабочую камеру самотеком (из расположенной рядом емкости) или посредством другого насоса.

Если же вода находится в скважине, колодце или естественном водоеме, откуда самотеком попасть в рабочую камеру устройства никак не может, насос нормального всасывания приходится в нее погружать.

Предназначенные для этого модели так и называются – погружными.

Совсем по-другому обстоят дела с самовсасывающим насосом: он «умеет» создавать разрежение, благодаря которому внешнее атмосферное давление заставляет воду подняться по всасывающей магистрали.

Похожим образом действуем и мы, когда пьем напиток через соломинку.

Теоретически при создании идеального вакуума воду в условиях нормального атмосферного давления можно втянуть на высоту 10,34 м. Но до идеального вакуума даже самым современным самовсасывающим насосам пока далеко. Да ведь и вода при работе помпы пребывает не в статичном состоянии, а в постоянном движении, а значит на нее оказывает воздействие гидравлическое сопротивление всасывающего трубопровода. В результате глубина всасывания – так называют максимальную высоту, на которую самовсасывающий насос может вытянуть воду – составляет в лучшем случае 9 м, а у большинства моделей – не более 8 м.

Самовсасывающий горизонтальный открыто-вихревой насос с магнитной муфтой в герметичном исполнении — устройство

Тот факт, что самовсасывающий насос может выкачивать воду из скважины или колодца, находясь при этом на поверхности (такие агрегаты как раз и называют поверхностными – в противоположность погружным), обуславливает целый ряд преимуществ:

Корпус насоса можно изготовить из дешевых материалов – обычной углеродистой стали (без легирующих добавок) или низкокачественного (непищевого) чугуна.
Сэкономить, также, можно на качестве и конструкции уплотнителей, удерживающих в двигателе смазку, ведь даже при самых неблагоприятных обстоятельствах она в колодец не попадет. Погружные агрегаты, напротив, приходится делать сверхнадежными, поскольку удаление машинного масла из источника в случае его протечки – очень сложная и дорогостоящая процедура.
Разработчики самовсасывающих насосов не стеснены размерами скважины или колодца. Корпус и двигатель могут иметь любые габариты, соответственно, и мощность поверхностного агрегата ничем не ограничена.
Поверхностный насос покоится на прочном основании, с которого никуда деться не может. В отличие от него погружной агрегат приходится подвешивать на тросике, который нередко обрывается.
Самовсасывающий насос всегда находится на виду, что облегчает контроль его состояния и обслуживание.

При установке самовсасывающего насоса следует учитывать, что максимальная глубина всасывания ограничивает не только разность уровней зеркала воды и насоса, но и расстояние между агрегатом и скважиной. Обычно гидравлическое сопротивление 4-метрового горизонтального участка всасывающей магистрали считают эквивалентным перепаду высот в 1 м. Приведем пример: если у нас имеется источник глубиной 3 м и насос с максимальной глубиной всасывания 7 м, то мы его сможем расположить не далее, чем в (7 — 3)х4 = 16 м от источника.

Соотношение 1:4 справедливо только для всасывающего трубопровода, для напорной магистрали характерна другая зависимость – 10 м трубопровода приблизительно приравниваются к 1-му метру напора.

Использование поверхностных агрегатов, их виды

Самостоятельно поверхностное оборудование способна перекачивать жидкости из колодцев, скважин малой глубины и водоёмов на высоту, не превышающую восьми метров. При этом их монтаж производится без погружения аппарата в жидкость.

Поверхностным насосам свойственно несколько положительных особенностей:

небольшие размеры;
малый вес;
лёгкость монтажа и демонтажа.

Прежде, чем применять такой агрегат, в него заливается жидкость, которую собираются перекачивать. Кроме того, наполнен должен быть и шланг, идущий от ёмкости к насосу.

Основными разновидностями в этой классификации являются центробежные и вихревые.

Центробежные

Одним из самых значимых отличий данного оборудования является возможность их эксплуатации при наличии в системе пробок и пузырьков из атмосферного воздуха, благодаря чему центробежные насосы для воды часто используют для обслуживания индивидуальных систем водоснабжения. Но, по причине наличия нескольких ступеней такие агрегаты обходятся дороже вихревых.

Корпуса могут изготавливаться из различных материалов:

Пластика. Агрегат очень лёгкий, не поддаётся коррозии и стоит дешевле других. Однако для него имеются более строгие ограничения по температуре, при которой возможна эксплуатация (+ 50 °С), перекачивать с его помощью можно только воду, да и от повреждений в результате механических воздействий защита у них хуже.
Нержавеющей стали. Агрегат с таким корпусом очень надёжен и имеет широкий спектр использования.
Чугуна. Такие аппараты создают меньше шума и надёжны.

Возможно, вас заинтересует статья о консольных центробежных аппаратах.

Вихревые

Следовательно, они имеют меньший размер, экономят электрическую энергию, а также их можно использовать в условиях ограниченного пространства. Кроме того они могут перекачивать смесь жидкости с газом.

Однако есть у них и отрицательные стороны:

Они отличаются высокой чувствительностью к твёрдым частицам, небольшое количество которых может привести к быстрому износу рабочего колеса.
Низкий уровень КПД, в пределах 45 %. По этой причине вихревые агрегаты большой мощности не изготавливаются. Максимальная мощность таких агрегатов достигает 25 кВт, при напоре в 240 метров.

Центробежные виды насосов

Представляют собой любой насос, который создает поток или повышает давление жидкости, за счет чего производится ее перекачка из одного пункта к другому. Центробежный насос считается одним из наиболее популярных видов, и используется в 95% бытовых и промышленных решений.

К плюсам такого насоса относят невысокую стоимость обслуживания, простоту эксплуатации, универсальность. Принцип перекачки жидкости центробежным насосом можно объяснить следующей схемой:

внутри корпуса насоса находится рабочее колесо, представляющее собой ряд изогнутых лопастей;

лопасти вращаются при погружении в воду, которая вместе с ними вращает жидкость, обеспечивая достаточную силу;
он создает центробежную силу к частицам воды и вытесняет жидкость из источника.

Центробежные водяные насосы имеют разные рабочие колеса в зависимости от сферы их применения. Выделяют три основных типа:

закрытый — закрывает лопатки с обоих концов кожухом и является наиболее эффективным;
полуоткрытый;
открытый.

Полуоткрытые и открытые центробежные насосы применяются для вязких жидкостей и с примесями. Рабочее колесо центробежного насоса всегда должно быть погружено в воду. Главной причиной низкой эффективности в таких насосах будет попадание воздуха в двигатель. Из-за попадания воздуха насос будет работать медленнее, перекачивать водяные насосы воздухом становится труднее, чем жидкостью. Насос перестанет вытеснять воду под давлением. Для устранения этой проблемы нужно будет удалить воздух из системы.

Конструкция центробежного насоса включает три важных элемента: электродвигателя, насоса для физического перекачивания воды, механизма для включения и выключения насоса. При выборе центробежного насоса обязательно определяют его необходимую мощность. Она должна быть достаточной для выполнения конкретной задачи. Поскольку жидкость считается достаточно тяжелым материалом, для ее перекачки, например, на высоту, потребуется большая мощность.

Если технические характеристики центробежного насоса не будут соответствовать поставленной задаче, крыльчатка будет вращаться, разбрызгивая жидкость, но практически не перемещая. Также между вращающимся диском и корпусом останется небольшой зазор, который будет служить утечке жидкости. Из-за этого существенно снижается эффективность работы насоса. Для выполнения более сложных задач по транспортировке жидкостей могут понадобиться поршневые или диафрагменные насосы.

Центробежные насосы создают поток, используя одно из трех действий: радиальный, смешанный поток и осевой. Насосы с радиальным потоком представляют собой центробежные насосы, в которых давление создается полностью за счет центробежной силы. В насосах со смешанным потоком давление создается частично за счет центробежной силы и частично за счет подъема лопастей рабочего колеса. Модели с осевым потоком создают давление за счет выталкивания или подъема лопастей рабочего колеса.

Лучший стильный «карандаш»

Современный насос — это красивое, практичное и надежное изделие, отлично работающее в умелых руках.

Внешний вид и изящные формы дали винтовому и центробежному насосам для скважин хорошее название, а скважинам — малый диаметр и хорошие потребительские качества.

Wilo, Grundfos или Espa; «Джилекс», «Ливгидромаш» или насос «Водолей» от Промэлектро, что выбрать?

Изготовителей и марок центробежных насосов не меньше, чем винтовых. У каждой марки есть своя история, свой набор дилеров и своя реклама. Важнее другое:

технические характеристики насоса;
требования агрегата к скважине;
способность насоса стабильно обеспечивать нужное давление для водопроводной сети.

Параметры иного насоса могут представлять собой список из десятков позиций, но сначала человек строит дом или делает скважину (колодец) и только затем выбирает насос!

Данное обстоятельство вопрос, какой насос лучше, центробежный или винтовой, погружной или поверхностный, превращает в один: какой из них может работать в конкретной скважине и обеспечивать потребности в воде.

Основные параметры: размеры, потребляемая мощность и фактическое давление. Вторичные параметры: стоимость требуемой оснастки для безотказной работы. Первое можно найти в паспорте любого насоса, второе определяется конкретной ситуацией.

По сути, определить лучший стильный карандаш может определить только квалифицированный специалист, прибыв на место где предполагается использование насоса. Во всех остальных случаях покупатель должен сам рассчитать все «параметры» скважины (колодца) и дома (огорода). А это сложная задача.

Если, чтоб поливать огород, достаточно бросить «Ручеек-1» в колодец и не иметь проблем, то водоснабжение дома — это ответственные и серьезные знания.

Основные разновидности

Вихревые насосы по своему конструктивному исполнению делятся на две категории:

открыто-вихревые;
закрыто-вихревые.

Насосы первого типа отличаются следующими конструктивными особенностями.

Лопасти, которыми оснащена крыльчатка, имеют удлиненную форму.
Крыльчатка, если сравнивать ее с просветом рабочего канала, отличается уменьшенным диаметром.
Кольцевой канал соединен с напорным патрубком.

Схема вихревого насоса с открытым каналом

Электронасосы закрыто-вихревого типа также обладают определенными конструктивными особенностями.

Лопатки насосов данного типа, если сравнивать их с подобными элементами открыто-вихревых устройств, более короткие и располагаются на поверхности рабочего колеса под разными углами.
Поперечное сечение внутренней камеры равно диаметру рабочего колеса.
Кольцевой канал закрыто-вихревых насосов соединяется и с принимающим патрубком, и с выходным.

Схема вихревого насоса с закрытым каналом

Естественно, различия затрагивают не только конструкцию насосного оборудования указанных типов, но и принцип действия таких устройств. Насосы открыто-вихревого типа функционируют следующим образом.

Перекачиваемая жидкость по принимающему патрубку поступает во внутреннюю рабочую камеру.
Захваченная вращающейся крыльчаткой, перекачиваемая среда попадает в кольцевой канал.
Вихревой поток перекачиваемой жидкости, перемещаясь по кольцевому каналу, способствует формированию напорного потока, который и направляется к выходному патрубку.

Поскольку диаметр крыльчатки у насосов закрыто-вихревого типа, как уже говорилось выше, равен поперечному сечению рабочей камеры, жидкость из входного патрубка сразу попадает в кольцевой канал, где и создается напорный поток.

Многоступенчатый вихревой насос открытого типа

Классифицируют насосы вихревого типа и по их расположению относительно перекачиваемой среды. Так, в зависимости от данного параметра различают:

устройства погружного типа, которые, как понятно из их названия, в процессе эксплуатации находятся в толще перекачиваемой среды (используют такие насосы как в бытовых, так и в промышленных целях, перекачивая с их помощью чистые жидкости не слишком высокой вязкости);
насосы поверхностного типа, которые располагают в непосредственной близости от резервуара с жидкой средой или скважины, надежно защищая их корпус от попадания жидкости (оборудованием данного типа оснащают оросительные системы и системы подачи воды для бытовых целей).

Поверхностный вихревой насос бытового применения, предназначенный для подачи чистой воды из скважин или колодцев

Кроме вихревых насосов классической конструкции, современная промышленность выпускает совмещенные устройства.

Насосы свободно-вихревого типа имеют конструкцию, которая позволяет им перекачивать сильно загрязненные жидкие среды. Данные устройства применяют в качестве дренажных и фекальных насосов, а также для оснащения очистных сооружений и в горнодобывающей промышленности (без помощи такого оборудования не обходится бурение скважин, из которых необходимо откачивать жидкие среды).
Насосы центробежно-вихревого типа способны работать с жидкими средами, температура которых доходит до 105°. Конструктивной особенностью таких насосов является то, что они оснащены сразу двумя рабочими колесами: центробежным и вихревым. За счет такой конструктивной особенности данное оборудование отличается значительно более высоким КПД (по сравнению с классическими вихревыми устройствами).
Вакуумные насосы вихревые могут использоваться в качестве воздуходувки или для откачивания воздуха – создания неглубокого вакуума. Такие насосы просты в использовании и не нуждаются в сложном техническом обслуживании. Они находят широкое применение в качестве теплового аппарата, при помощи которого обеспечивается подача и распространение требуемого количества теплого или холодного воздуха. В частности, такое оборудование успешно используют для сушки стеклотары, с его помощью осуществляют аэрацию искусственных и естественных водоемов.
