Таблица подбора цепей для бензопил

Замена цепи

В процессе работы, цепь растягивается, уровень ее натяжения можно регулировать при помощи регулировочного винта. Однако наступает момент, когда отрегулировать натяжение таким способом уже невозможно, тогда возникает вопрос замены цепи.

Замена цепи также требуется при ее чрезмерном износе. Износ цепи происходит быстрее, чем другие элементы агрегата. Поэтому можно посоветовать, при покупке новой пилы, сразу запасаться несколькими рабочими цепями и периодически их менять для более равномерного износа.

Цепь, можно заменить своими руками, т.к. это не сложно и не занимает  много времени. Для этого необходимо:

снять с агрегата защитный кожух;
открутить 2 крепежных винта шины с помощью ключа, прилагаемого в комплекте к агрегату;
установить регулировочный винт в нулевое положение, чтобы при растяжении цепи имелась возможность давать необходимую натяжку;
снять шину;
расположить на шине цепь, при этом важно определить правильное направление режущих элементов;
Установить шину с цепью на место;
Закрепить крепежными гайками, но, не полностью фиксируя, так, чтобы был небольшой люфт;
Потянуть шину с цепью, обеспечивая максимальное натяжение цепи;
Затянуть крепежные гайки;
Регулировочным винтом установить требуемое натяжение;
Закрыть кожух.

Для того чтобы определить правильное натяжение, нужно оттянуть цепь в сторону от шины; расстояние от цепи до шины должно соответствовать 1/3 высоты профиля резца.

Лучшие производители по качеству и надежности

Oregon Cutting Systems

Бренд Oregon был основан в США в 1949 году. С момента основания компания занималась выпуском пильной гарнитуры для различных типов бензиновых и электрических пил. Наличие собственного конструкторского отдела и непрерывный контроль качества позволили компании занять лидирующие позиции на мировом рынке пильного оборудования. Продукция Oregon отличается хорошей балансировкой, остротой заточки режущих звеньев и долговечностью.

Также рекомендуем почитать интересную статью про цепи Oregon.

Stihl

Основанный в 1929 году концерн Stihl (Штиль) занималась производством цепных пил и расходных материалов к ним. Собственное конструкторское бюро постоянно совершенствует выпускаемую продукцию. Все компоненты, применяемые для производства пильных цепей, проходят полный цикл производства, от выплавки заготовок, до заточки и сборки. Продукция компании отличается высокой надежностью и производительностью.

К недостаткам пильных цепей можно отнести невысокую популярность на отечественном рынке и большое количество подделок. В России цепи этой фирмы продаются, как отдельно, так и с самими бензопилами, например Штиль МС 180.

Также рекомендуем почитать интересную статью про цепи Stihl.

Husqvarna

Шведская компания Husqvarna (Хускварна) была основана в 1689 году и занималась производством огнестрельного оружия. Свою первую пилу она произвела в 1959 году и с тех пор занимается производством собственных инструментов и их компонентов. Пильные цепи, изготовленные на заводах компании, отличаются хорошим сопротивлением к растяжению, отличным балансом, простотой в обслуживании и высокой производительностью.

К минусам можно отнести высокую стоимость пильных цепей и наличие подделок на рынке. Поэтому покупать их лучше у официального дилера.

В списке не хватает таких фирм как Эхо, Партнер, Чемпион и т.д. Нет их потому что в России они пользуются меньшим спросом и к тому же качество их хуже.

Также рекомендуем почитать интересную статью про цепи Husqvarna.

Конструкция победитовой цепи

Победитовая цепь состоит из звеньев 3 типов:

• режущих, на них закреплён зуб;
• ведущих, их нижняя часть (клык) скользит по пазу в шине;
• соединительных пластин в форме восьмерки.

Эти детали соединены между собой заклепками.

Режущее звено, кроме самого зуба (резца) имеет выступ, ограничитель глубины пропила.

То есть, победитовая цепь не отличается от обычной ничем, кроме других качеств сплава режущей кромки зубьев.

Как устроена

Победит — сложный в производстве и дорогостоящий материал. Поэтому из него делают не весь зуб, а только режущую кромку. Её припаивают к телу зубьев с помощью медного сплава. Несмотря на мягкость меди, такие припои достаточно прочны и, как правило, держатся весь срок службы.

Особенности конструкции

Победитовые цепи лучше себя показывают в работе на более мощных, чем средних, бензопилах, с большой тяговой силой. Обычный зуб можно сравнить с остро заточенным лезвием. Когда он тупится, остроту можно легко восстановить, поправив зуб специальным круглым напильником с трафаретом для выдержки угла. Победитовый зуб тупится медленно и незаметно. Даже слегка затупившись, он ещё долго может хорошо работать. Но тогда требуется больше тяги на бензопиле, не менее 3-3,5 л.с.

Из чего выполнены зубья

Настоящий победит делается по технологии порошковой металлургии и состоит из 90% карбида вольфрама и 10% кобальта с небольшой примесью углерода. Порошок вольфрама и кобальта прессуются, затем спекаются при высоких температурах, близких к плавлению металла. Выпускается в виде пластин, часто уже заданной формы.

Материал был создан в 1929 году, и с тех пор на его основе и по его принципу создано множество самых разных материалов — ВК4, ВК6, ВК8, ВК10, Т15К6, в том числе специально для пиления древесины.

Классификация по толщине хвостовика

Толщина ведущих звеньев является вторым по значимости параметром цепи. Он должен совпадать с размером паза шины, по которому в процессе работы скользит последняя. За счет этого повышается надежность посадки и исключается риск ее соскока в процессе работы. Сам же ход цепи при этом выполняется плавно, без лишних рывков и вибраций.

Мировые производители пильных цепей выпускают гарнитуры 5 основных типоразмеров:

• 1,1 мм (миниатюрные цепи для мини-пил);
• 1,3 мм (наиболее востребованы, т.к. устанавливаются на бытовые и полупрофессиональные мотопилы);
• 1,5 мм (устанавливаются на пилы высокой мощности и производительности);
• 1,6 и 2 мм (цепи с толстыми хвостовиками устанавливаются на профессиональных и промышленных пилах).

Из чего состоит

Современная пильная цепь сделана из звеньев трех типов:

Рабочие зубья делятся на левосторонние и правосторонние. Ведущие, их еще называют хвостовиками, устанавливаются между соединительными и рабочими с определенным шагом, который зависит от размеров звеньев. Соединительные, как понятно из названия, объединяют рабочие и ведущие звенья.

Два основных вида, которые сейчас можно встретить в продаже: чипперные и чиззельные цепи. Разделение основано на индивидуальных параметрах и форме рабочего зуба.

Чипперные — более универсальные.

Они могут применяться, как обычными пользователями для работы в быту, так и профессионалами для продольного пиления. Наиболее часто профессионалы используют пильные цепи такого вида на бензопилах, работающих в пилорамах типа LOGOSOL

Они, при условии соблюдения необходимого угла заточки (10 0 ), способны быстро пилить вдоль волокон, что в пилораме самое важное, при этом их работоспособность и высокая производительность сохраняется длительное время. При необходимости цепи такого вида, как и остальные, можно затачивать, применяя для этого напильник или заточной станок

Чиззельные – показывают большую производительность при поперечном резе.

Используются профессионалами при валке и раскряжевке. Углы атаки такой цепи агрессивные, она легко врезается и быстро режет, но только поперек волокон. Скорость реза вдоль, даже при условии правильной заточки, у такой гарнитуры меньше.

Ниже представлено видео о видах цепей и критериях выбора для бензопилы. В нем подробно рассказывается об основных параметра гарнитуры. Показывается, как выглядят звенья разных типов и размеров

Большое внимание уделяется шагу и ширине

Специальные

Отдельным видом цепей для бензопил являются твердосплавные, специального назначения. К таким относятся цепи для резки бетона, газобетона или аварийно-спасательных работ. Конструкция зуба в такой гарнитуре включает в себя победитовую напайку, которая и позволяет пилить бетон, тонкий металл, арматуру, стекло.

Стоят подобные цепи очень дорого. Рядовому пользователю покупать их не целесообразно.

Все, что вам нужно знать о цифрах на шине для бензопилы?

Доброго времени суток, дорогие читатели!

Дачный и строительный сезон в некоторых местах набирает обороты, а в некоторых местах он кипит вовсю уже не первый месяц. И в это время особую популярность набирают определенные инструменты. Один из них — бензопила. Что представляет из себя инструмент, мы поговорим в другой раз.

А пока хочу рассказатьвсе, что вам нужно знать о цифрах на шине для бензопилы.Шина

, если выражаться простым и понятным языком — это металлическая пластина с выемкой вдоль всей площади.

Форма пластины: овальная плоская.

Если выражаться еще проще, то шина — это то, на чем держится и вращается цепь

ЧТО НУЖНО ЗНАТЬ О МАРКИРОВКЕ НА ШИНЕ

Всего несколько основных моментов:

Чем больше звеньев, тем длиннее цепь. популярные значения: 50, 52, 55, 56, 57, 62.

Шаг показывает на каком расстоянии находится звено цепи от другого звена. Чем чаще зуб, тем чище и дольше будет пилить.

Толщига цепи влияет на производительность пилы. Но чем толще цепь, тем мощнее должен быть инструмент.

Длина шины определяет на какое расстояние способна пилить цепь. Опять же, длинные шины ставят на более мощные пилы.

Из качественных и профессиональных: OREGON(США), STIHL (Германия). Из бытовых: CHAMPION, например.

По большому счёту, это все, что вам необходимо знать, чтобы подобрать нужную вам шину и цепь к ней.

Рассмотрим какие значения имеет каждый пункт на примере.

Это «выбито» на самой шине. Но для большего удобства иногда основные значения пишут на коробке или картонном вкладыше. Пример изображён ниже.

Итак, все значения по порядку:

• 16′ — это 16 дюймов или45 сантиметров — длина шины.
• 0,50′ или1.3мм обозначают толщину цепи и, соответственно, выемки под цепь на шине.
• 3/8 или0,375 — это шаг цепи (расстояние между склепанными местами цепи)
• 56 — это количество звеньев цепи. Мерится по внутренней части цепи.

Ниже ещё добавлено количество зубок на звёздочке — 9Т

Вот это основные значения, которые вам нужно знать.

Если понравилась моя статья, ставьте лайки. А также подписывайтесь на канал.

Основные параметры цепей

Нанесение маркировка цепи предполагает наличие следующих параметров:

1. Шаг:

• «0,325» – самый распространённый и минимальный размер шага, который используется в полупрофессиональных и бытовых бензопилах с малыми мощностями. Стандартная величина мощности под такой шаг колеблется в пределах от «0,325» до «3л.с.», но не выше «3,5л.с». При работе с таким типом цепи распил проходит более плавно, комфортно, без «порывов» обрабатываемых изделий.
• «0,375» («3/8») – наносится на бензопилы с мощностью в «4л.с». Такая цепь применяется при распиловке древесины средней и малой толщины.

От значения шага зависит точность и качество создаваемого пропила

В случаях отсутствия важности достижения высокого качества при работе бензопилой иногда особое значение имеет точность реза. Для этого необходимо обязательно учитывать зависимость шага на роспуск древесины по заранее нанесённым разметкам

1. Толщина ведущих звеньев (хвостиков). При работе бензопилы на её цепь приходится большая часть всех нагрузок. Учитывая это, ещё одной главной характеристикой работы пилы является толщина элементов звена, которое входит в пазы шины. Этот параметр также определяет общую толщину скрепляющих звеньев, которая измеряется с помощью обычного штангенциркуля. К стандартным значениям толщины относят:

«1,1 мм» («0,043») и «1,3 мм» («0,05») – используются при производстве цепей начального уровня, которые предназначены для осуществления незначительных объёмов работ. Зачастую при таких значениях толщины звеньев длина шага цепи может составлять «0,325», что предполагает наличие невысоких нагрузок и щадящего режима работы. Поэтому их используют в бытовых и полупрофессиональных аппаратах;

• «1,5 мм» («0,058») – самая распространённая величина толщины на рынке бензопил и комплектующим к ним. Такое значение способно обеспечить безопасную работу при величине шага в «3/8». Цепь с толщиной 1,5мм не предназначена для распила профессионального уровня;
• «1,6 мм» (0,063) и «2,0 мм» (0,08) – предназначаются для проведения самых сложных работ. Металлом при изготовлении таких цепей служит сталь особых марок, а в конструкцию закладываются характеристики повышенной прочности.

Чем большей будет толщина звена и шире паз шины, тем высококачественнее считается бензопила, поскольку она способна выдерживать большие нагрузки.

1. Глубина реза – является отличительной особенностью производимых цепей и характеризуется высотой профиля режущих зубьев. Измеряется она промежутком между ограничителями и режущей верхней кромкой. На рынке могут быть представлены, как высокопрофильные (0,762 мм), так и низкопрофильные (0,635 мм) виды цепных изделий.

Обзор самых хороших и бюджетных моделей пильных цепей

CHAMPION A050-VS-50E 3/8₺

Это недорогая бюджетная новинка китайского производства, которая является аналогом Oregon 91VS. Она подходит для использования в средних и небольших бензопилах, относящихся к бытовому и полупрофессиональному сегменту.

Пользователи отмечают, что это изделие обладает удовлетворительными режущими способностями и техническими параметрами, не шумит во время работы и обеспечивает мягкий ход во время распиловки деревьев. Количество звеньев составляет 50 штук, шаг равен 3/8, а общая ширина паза – 1,3 мм.

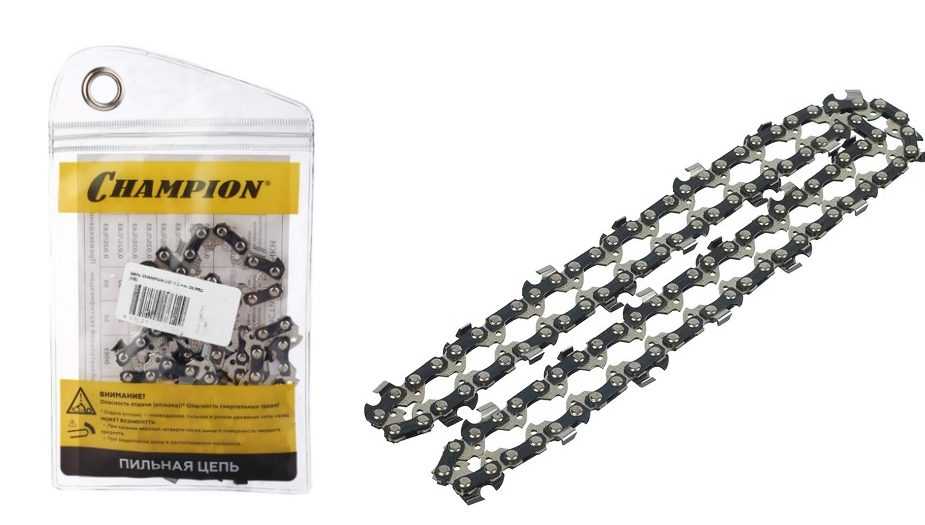

цепь CHAMPION A050-VS-50E 3/8

Достоинства:

• доступность (средняя цена – 380 рублей);
• острота режущих зубьев;
• подходит для работы бытового инструмента и решения простых задач;
• подойдет для пил стандартных размеров.

Недостатки:

• изделие не самого высокого качества;
• во время продолжительной работы может слетать с шины;
• нужно затачивать после распиловки крупных деревьев.

DDE 249-358 14₺

Это доступная модель, рекомендованная для применения в бензопилах, объем двигателя которых не превышает 45 кубических сантиметров. Она подходит для шин, длиной не более 45 см. Эта модель также обладает увеличенными показателями длины режущих кромок зубьев.

Конструктивные возможности позволяют затачивать DDE 249-358 14₺ большое количество раз при помощи напильника. Заточка никак не сказывается на ее производительности, поскольку при изготовлении зубьев использовалась износостойкая и качественная легированная сталь. Благодаря специальной конструкции, эта модель защищена от возникновения сильных отдач.

Количество звеньев – 52. Шаг цепи равен 3/8, а ширина паза составляет 1,3 мм. Цепь подходит для шин длиной 14 дюймов (35,6 см).

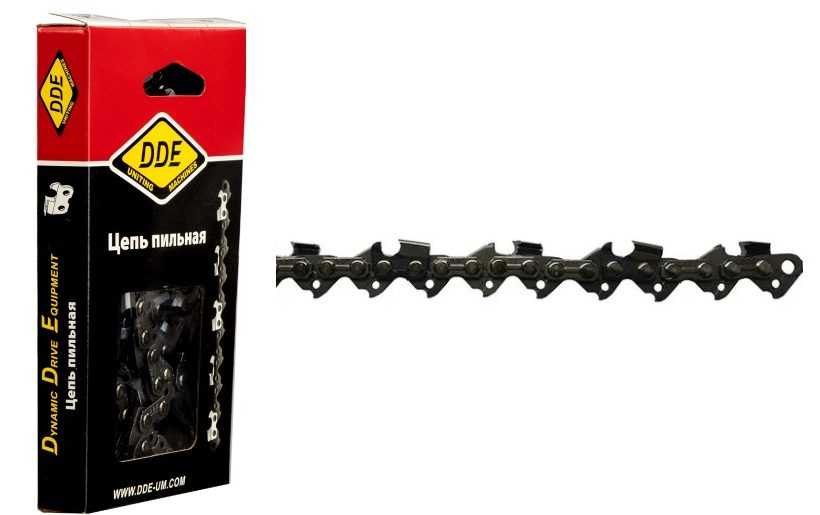

цепь DDE 249-358 14

Достоинства:

• доступная стоимость (410 рублей);
• умеренное качество;
• высокое качество заточки;
• хорошо справляется с поставленными задачами даже после нескольких заточек.

Недостатки:

• не рекомендуется приобретать для частого использования;
• при длительной эксплуатации быстро стачивается.

ЗУБР 70302-40 16₺

Это недорогая оснастка популярного отечественного производителя, которая подойдет для пил объемом ДВС до 40-55 кубических сантиметров. Эта модель превосходно подходит для выполнения разнообразных работ по распиловке древесины в саду, приусадебном участке либо загородном доме. Она обладает высоким уровнем производительности, а специфическая форма зубьев обеспечивает хорошие антивибрационные характеристики.

В модели «ЗУБР» 70302-40 идеально сочетаются такие качества, как точность, производительность, срок эксплуатации и стоимость. При ее изготовлении использовалась прочная и качественная сталь, благодаря чему «ЗУБР» 70302-40 можно использовать даже для выполнения сложных задач по распиловке толстой древесины. Это изделие выдерживает около 1 тысячи резов до 1 заточки.

Количество звеньев у этой модели равно 66. Она подходит для шин длиной 16 дюймов (40,6 см). Шаг равен 0,325 дюйма, а показатель ширины паза составляет 1,5 мм.

цепь ЗУБР 70302-40 16

Достоинства:

• доступная стоимость (459 рублей);
• хорошая прочность;
• долговечность;
• острая и качественная заводская заточка.

Недостатки:

• после выполнения сложных работ по распиловке твердой древесины быстро тупится;
• при непрерывной эксплуатации вытягивается.

Шаг зубьев цепи

На мощность бензопилы влияет шаг зубьев — расстояние между ними. Если существует необходимость увеличить шаг зубьев, необходимо также соответствующим образом повысить мощность инструмента. Минимальное же расстояние между резцами существенно снижается нагрузку на двигатель внутреннего сгорания бензопилы. Это параллельно отражается и на производительности устройства.

Шаг зубьев цепи бензопилы определяется в дюймах. У всех сертифицированных производителей данных инструментов существует определенная маркировка данного параметра. Он бывает следующим:

• • 0,25 дюйма;
  • 0,325 дюйма;
  • 0,375 дюйма;
  • 0,404 дюйма;
  • 0,75 дюйма.

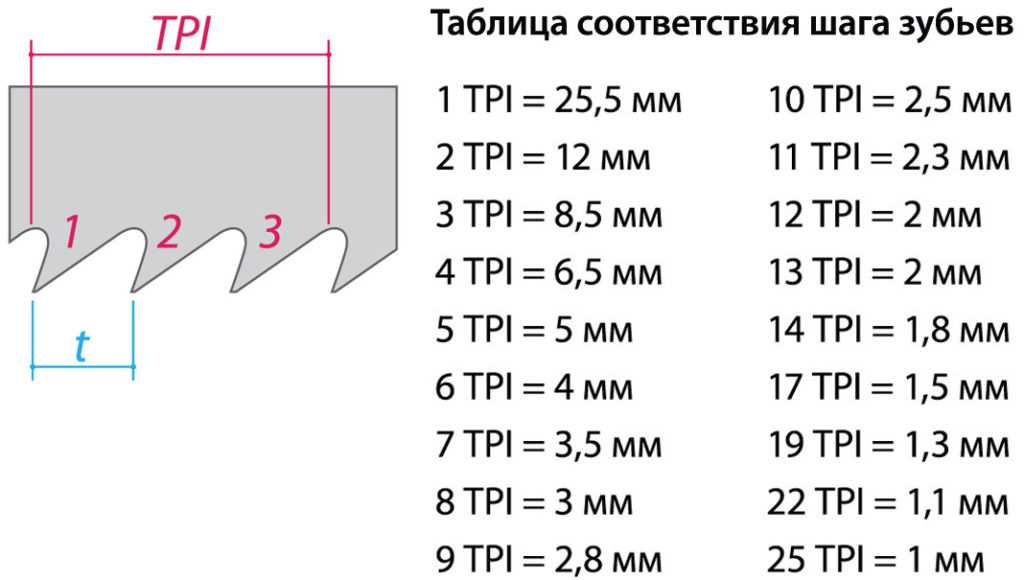

таблица шага зубьев

Шаг зубьев, соответствующий 0,375 дюйма, как правило, обозначают в инструкции как 3/8 дюйма. Каждый из вышеперечисленных параметров так или иначе влияет на особенности использования цепи пилы

В это плане стоит обратить внимание на такие важные нюансы, как:

1. 1. Цепи бензопилы с шагом 0,25 дюйма, как правило, не используются в быту. Для того чтобы они корректно выполняли резку, скорость движения режущего элемента инструмента должна быть небольшой.
   2. Цепи бензопилы с шагом 0,75 дюйма применяют преимущественно при выполнение профессиональной деятельности. Это связанно с тем, что они требуют довольно значительной мощности силового агрегата, превышающей 6 лошадиных сил.
   3. Цепи бензопилы с шагом 0,325 и 0,375 дюйма чаще всего используются в бытовых целях. Для них достаточно мощности двигателя внутреннего сгорания в пределах 3-4 лошадиных сил. Такое сочетание способствуют оптимальной производительности устройства.
   4. Цепи бензопилы с шагом 0,404 дюйма применяются в тех случаях, когда требуется выполнять работы по валке деревьев в лесу. В таких ситуациях необходимо, чтобы инструменты были оснащены ДВС мощностью около 5 лошадиных сил.

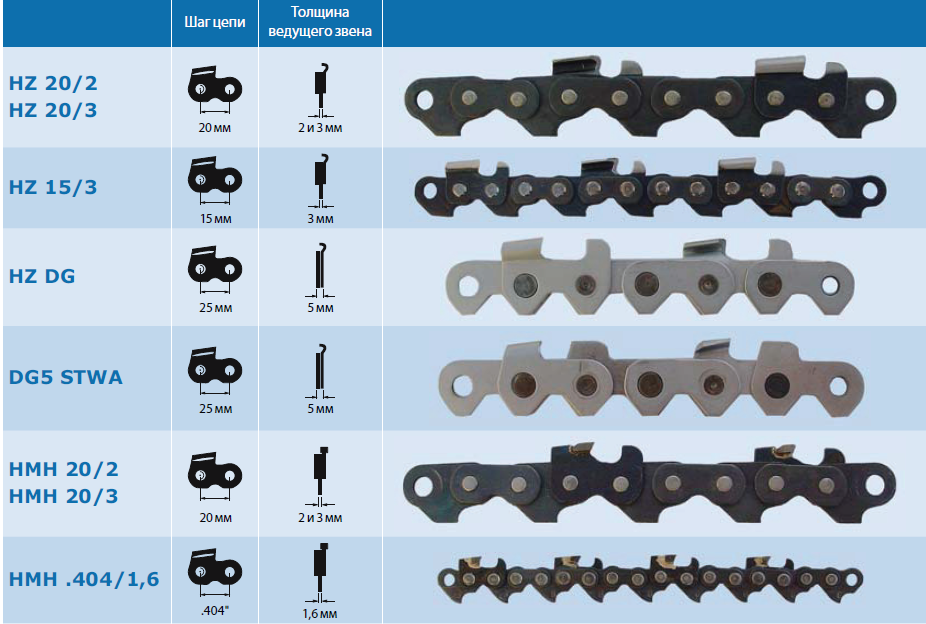

шаг зубьев

Таким образом, если следовать всем вышеперечисленных рекомендациям, можно обеспечить максимально корректную работу бензопилы в полном соответствии с поставленной задачей.

Обзор самых хороших и бюджетных моделей

Основными критериями при выборе пильной цепи для бензопилы являются надежность, простота обслуживания, хорошая производительность и, конечно же, цена. Исходя из этого, мы составил рейтинг из наиболее популярных и хорошо зарекомендовавших себя пильных цепей.

Oregon 21 LPX072E

Пильная цепь фирмы Орегон для бензопилы бытового класса. Разработана для применения на бензопилах с рабочим объемом двигателя от 35 до 60 см³. Использование чизельного режущего звена позволило увеличить производительность, надежность, а также облегчить заточку. Особенности сплава делают цепь намного прочнее аналогов. В совокупности с амортизационной системой этот фактор увеличивает период безотказной эксплуатации.

Технические характеристики:

• шаг звена, дюймы – 0,325;
• количество звеньев, шт. – 72;
• ширина паза, мм – 1,5.

Достоинства	Недостатки
низкий уровень вибрации	потребность в регулярном уходе
устойчивость к растяжению
хорошая заводская заточка

Elitech 0809.012300

Высокопроизводительная пильная цепь для бензиновой пилы. Предназначена для бытового применения. Чизельное режущее звено отличается хорошей степенью закалки, благодаря чему оно дольше остается острым. Особенности конструкции обеспечивают устойчивость к растяжению и снижают вибрацию и шум во время работы. Цепь подходит для интенсивного использования, в том числе и при распиле твердых сортов древесины.

Технические характеристики:

• шаг звена, дюймы – 0,325;
• количество звеньев, шт. – 72;
• ширина паза, мм – 1,5.

Достоинства	Недостатки
низкая стоимость	чувствительность к интенсивности смазки
повышенная износостойкость
хорошая сопротивляемость растяжению

Huter C3

Недорогая пильная цепь Хутер для пил бытового класса. Применение быстрорежущей стали и плоского режущего звена позволили увеличить скорость реза. Кроме того, такой материал долго держит заводскую заточку и его легко можно поправить.

Технические характеристики:

• шаг звена, дюймы – 0,325;
• количество звеньев, шт. – 45;
• ширина паза, мм – 1,3.

Достоинства	Недостатки
высокая производительность	низкая прочность
простота обслуживания
низкий уровень шума и вибраций

Критерии выбора

Как правильно подобрать цепь для бензопилы? Прежде всего имеет смысл обратить внимание на производителя. Даже недорогая бензопила бытового класса способна показать чудеса долголетия и производительности с качественными цепями мировых лидеров отрасли

Стоить такой инструмент будет в несколько раз дороже безымянных поделок, но и прослужит он столько, что за это время окупится многократно.

Основные параметры цепи — это длина, ширина, шаг звена. Следующий параметр — длина шины. Большинство бытовых моделей комплектуются шинами в 35-45 см. Для работы с такой длиной хватает мощности мотора в 2-2,5 л. с.

Шаг цепи следует подобрать, исходя из планируемых операций, их объема, требований к производительности инструмента, а также к точности распила. При этом нужно обязательно учитывать мощность двигателя, чтобы не перегрузить его, вызвав повышенный износ.

Нельзя упускать из внимания также и остальные параметры инструмента, такие, как тип режущего зубца, его возвышение, углы заточки и глубина реза. Острота ограничительного зуба влияет на качество и скорость распила. Более острый зуб позволяет резать быстрее, но снижает точность распила.

Некоторые важные моменты при выборе цепей или бензопилы

Существуют другие показатели, оказывающие влияние на производительность инструмента и специфику работы.

Значения, которые рекомендуется принять к сведению:

• геометрия режущего зуба (профиля);
• количество режущих звеньев;
• тип заточки режущей кромки звена.

Структура цепи пилы.

Режущий профиль бывает двух типов: чизельный и чипперный. Первый вариант имеет прямую рабочую поверхность и является более производительным. Второй тип имеет серпообразную форму и пониженную производительность. В обслуживании чипперная цепь легче, так как ее легче затачивать, не требуется жесткое соблюдение углов заточки. Чизельные варианты чаще применимы с шагом 3/8 и 0.404”.

Количество режущих зубьев всегда определяется их соотношением на количество направляющих входящих в шину пилы. То есть звено с режущей частью имеет два направляющих звена. Если такого сочетания не наблюдается, это означает, что цепь сомнительного производства.

Тип заточки режущих профилей регламентируется типом будущих работ. Обычно классическая бензопила применяется для поперечных распилов дерева и крайне редко для продольных. В редких случаях попадаются цепи с режущими звеньями, имеющими ориентацию для продольных разрезов.

Stihl

Этот производитель с большим отрывом лидирует в производстве твердосплавных цепей. На данный момент на рынке можно найти различные варианты особого плотна для сложных работ.

3/8″P, Picco Duro 3 (PD3), 1,3 мм

• Тип: твердосплавная.
• Шаг: 3/8 дюйма.
• Толщина звена: 1,3 мм.

• Количество звеньев: 50 — 55.
• Цена 1700 — 1900 р.

Концерн рекламирует эту цепь как первую твердосплавную низкопрофильную цепь. Она предназначена для использования в любительском и профессиональном инструменте. Имеет классические стандарты, позволяющие использовать её в наиболее распространённых образцах бытовых и полупрофессиональных инструментах. Толщина звена в 1,3 мм ориентирована на пилы средней мощности. Шаг 3/8 дюйма является самым распространённым среди пил, находящихся в продаже.

Отличительной особенностью данной цепи является то, что она выполнена не по схеме «слой повышенной твёрдости на обычной стали». Режущие звеня выполнены целиком из сплава нужных свойств. По заверению производителей, данная цепь остаётся острой в 4 раза дольше по сравнению с обычными.

.325″ Rapid Duro 3 (RD3), 1,5 мм

• Тип: твердосплавная.
• Шаг: .325 дюйма.
• Толщина звена: 1,5 мм.

• Количество звеньев: 60, 66, 72.
• Цена 2300 — 2500 р.

Ещё одна твердосплавная цепь, но на этот раз уже ориентированная на более профессиональный сегмент. Используемый шаг в 0,325 дюйма и толщина в 1,5 миллиметра являются не такими распространёнными в магазинах, тяготеют к специальному инструменту. Однако замена ведущей звёздочки и шины позволит успешно применять данное изделие практически в любом агрегате.

Твёрдый сплав наносится на зубья из стали повышенной прочности методом электролитического хромирования. Это даёт не только высокую точность реза и плавность работы, но и крепость соединения напайки с основанием. Благодаря этому даже повышенная нагрузка на цепь не приводит к выкрашиванию и отставанию твёрдых элементов от несущей конструкции остальной цепи.

3/8″ Rapid Duro 3 (RD3), 1,6 мм

• Тип: твердосплавная.
• Шаг: 3/8 дюйма.
• Толщина звена: 1,6 мм.

• Количество звеньев: 60, 66.
• Цена 2600 — 2900 р.

Конструктивно похожая цепь, но имеющая несколько другие характеристики. В частности, изменения коснулись шага и толщины звена. 3/8 дюйма — самый распространённый типоразмер цепи. Выпуская полотно с таким параметром, производитель проявил заботу о пользователе, которому теперь нет нужды менять звёздочку, чтоб применить изделие повышенной твёрдости. Это весьма обрадует владельцев тех бензопил, где ведущая звёздочка выполнена в едином блоке со сцеплением/

С другой стороны, толщина в 1,6 мм рассчитана на пилы исключительно профессионального и изредка полупрофессионального инструмента. Обладателю бытовой модели, шина которых обычно имеет паз под цепь 1,3 мм, придётся приобретать полностью новую пильную гарнитуру. Момент достаточно спорный, хотя цена цепи изначально рассчитана на людей, которые не ограничены в средствах.

3/8″ Rapid Duro Rescue (RDR), 1,6 мм

• Шаг: 3/8 дюйма.
• Толщина звена: 1,6 мм.
• Количество звеньев: 72.

• Цена 9500 — 10600 р.
• Тип: твердосплавная, с победитовыми напайками.

Серия RDR самими конструкторами определяется как наиболее прочная цепь. Её предназначение уже сугубо специфическое. Это особо сложные условия, с которыми сталкиваются пожарные, спасательные или аварийно-технические службы. В ситуациях, когда нужно в буквальном смысле прорываться через завалы для спасения жизни и имущества, а также предотвращения других аварийны ситуаций, счёт иногда идёт на секунды. Спасатели должны быть уверены в работоспособности и высокой производительности своего инструмента, который и обеспечивает цепь.

Изделие предназначено не только для сплошной древесины. Металлические включения перепиливаются почти так же быстро, как и волокна целлюлозы. Специалисты говорят, что композитные материалы и бронированное стекло также можно одолеть той цепью за короткий промежуток времени.

Параметры зубьев цепи

Элементы цепи – зубья – имеют различия, которые важно учитывать, приобретая цепь для тех или иных работ

Каждая часть зуба имеет свое назначение. Например, верхняя грань зуба, которую часто называют лопаткой, сужается в задней части и образует угол торцевого лезвия. Он необходим, чтобы обрезать стружку

Поверхность скольжения и наклон торцевого лезвия образуют передний угол, имеющий различный варианты – от 60º до 85º. Корректируют угол верхнего лезвия, как и передний угол, в процессе заточки. Каждый из элементов, в частности, его величина и степень остроты, влияют на режущую способность электропилы.

Подгонять углы наклона под произвольные параметры нельзя, существуют проверенные стандарты, которым необходимо следовать в зависимости от типа цепи и ее функционального назначения.

Угол наклона лопатки формирует оптимальные режущие свойства при врезании цепи в древесный слой. С внутренней стороны находится угол заточки — 10º или 30º, который при необходимости можно изменить

Значения заднего угла — 50º или 60º. Это наиболее важный угол, но измерить его довольно сложно, а также сложно подогнать, если не соблюсти остальные величины.

Расстояние ограничителя глубины влияет на то, какой толщины будет стружка. Оно зависит от типа и назначения цепи и равняется 0,6-0,8 мм. Ограничитель также требует регулировки и стачивается, но гораздо реже — через 5-8 заточек

Шаг цепи

Шагом называется расстояние от центра одного звена до центра другого, соседнего. Его величину можно найти на боковой стороне корпуса инструмента. Это важнейшая характеристика цепи, определяющая типоразмеры отдельных звеньев. Чем выше ее значение, тем шире промежуток между зубьями, и, как следствие, выше производительность. Однако и усилий для пиления в данной ситуации потребуется прикладывать больше.

Как видно на фото цепи для бензопилы, данную деталь производят в 5 различных вариациях шага. Для пил бытового класса обычно применяют цепи с шагом 0,325” – 0,375”. У профессионального инструмента значение данного параметра выше – 0,404.

Размер шины и цепи

Для простейших работ, к примеру, обрезка тонких досок и сучков, можно использовать шины с длиной в 11−14 дюймов. Бензопилы с такими шинами являются очень производительными и компактными. Для обработки толстых бревен на инструмент ставятся самые большие шины. Перед выбором этого элемента нужно почитать инструкцию по применению.

Размер цепи определяется длиной шины, которая стоит на оборудовании. Если выбрана цепь меньше шины, то надеть ее не выйдет. Ее будет невозможно натянуть на шину меньшего размера. Этот показатель также определяется в дюймах или миллиметрах.

Устройство велосипедной цепи

Любая велосипедная цепь (кроме Half-Link) состоит из нескольких элементов, а именно:

1. Внешняя пластина звена.
2. Внутренняя пластинка.
3. Ролик.
4. Втулка (стакан).
5. Пин.
6. Полное звено цепи.
7. Зазор для изгиба в стороны.

1 звено состоит из 2 полузвеньев. Они соединены между собой при помощи пина, помещенного в «стакан». На него надевается ролик. Ролик необходим для удержания на зубьях звездочек велосипеда (куда цепочка и надевается). Длина одного полного звена составляет 1 дюйм, что в переводе на миллиметры 25,4. Длина всей цепи определяется тем, сколько в ней звеньев.

Для взрослого велосипеда с 12 скоростями обычно используется цепь со 126 звеньями. Вариаций множество, количество звеньев варьируется от 110 до 126 штук. Велосипеды для горного спорта (МТБ) используют цепочки на 106 или 108.

Если после покупки выяснилось, что цепочка слишком длинная, ее можно укоротить. Это делается путем разъединения замка (если он есть) и выбиванием пина. После этого все соединяется обратно и устанавливается на байк. Так можно подогнать слишком длинную цепь под свой велосипед.

Размер цепи

Этот параметр всегда зависит от размера шины, установленной на агрегате. Если вы случайно приобрели цепь меньшего размера, чем ваша шина, одеть ее не получится. Если данный элемент будет иметь размер превышающий размер шины, вы его не сможете натянуть. Оба варианта не позволяют использовать неподходящие размеры цепей. Они обычно указываются в дюймах и имеют следующие значения: 10″, 12″, 13″, 14″, 15″, 16″, 18″ и выше.

Длина цепи определяется по количеству звеньев. Под звеньями подразумеваются соединительные звенья, которые заходят в паз шины, а не режущие зубья. При покупке можно указать продавцу либо длину детали в дюймах, либо количество звеньев, входящих в ее состав. Некоторые производители вместо длины указывают именно количество звеньев в пильном элементе. Как правило, это число никак не зависит от толщины хвостика, шага и высоты профиля. Например, низкопрофильная цепь, имеющая толщину ведущего звена 1,3 мм, может состоять как из 72 звеньев, так и 56 звеньев или другого их количества.

Рейтинг самых лучших цепей среднего ценового сегмента

Husqvarna X-Cut S93G 5854042-52 14₺

Это надежная и качественная брендовая пильная гарнитура средней ценовой категории, которая представлена на отечественном рынке одним из популярных мировых производителей. Производство Husqvarna X-Cut S93G осуществляется в Швеции. Цепь обеспечивает плавный распил древесины, а также обладает хорошей заводской заточкой. Благодаря особой конструкции зубьев, Husqvarna X-Cut S93G сводит к минимуму возможность возникновения отскоков во время распила древесины.

Во время изготовления Husqvarna X-Cut S93G на производстве выполняется так называемая процедура предварительного натяжения. Благодаря этому существенно снижается растяжение цепи во время проведения работ, а также предотвращается преждевременный износ компонентов в процессе продолжительной эксплуатации.

Количество звеньев в Husqvarna X-Cut S93G составляет 52. Она подходит для шин длиной 14 дюймов (35 см). Шаг равен 3/8 дюйма, а ширина паза составляет 1,3 мм.

цепь Husqvarna X-Cut S93G 5854042-52 14

Достоинства:

• хорошая прочность;
• приемлемая стоимость (779 рублей);
• предотвращает сильные вибрации;
• высокая стойкость к растяжениям;
• хорошая заводская заточка.

Недостатки:

• лучше всего подходит для мини-бензопил;
• не рекомендуется приобретать для профессионального использования;
• при длительной эксплуатации сильно нагревается.

Hammerflex 401-926 0.325₺

Эта популярная модель прекрасно подойдет для использования на бензиновых пилах бытового, а также полупрофессионального класса, так как выдерживает повышенные нагрузки. Она подходит для совместного применения пильных гарнитур (шин), выпущенных другими компаниями. Цепь обладает небольшим уровнем вибраций и хорошей производительностью. Она оснащается специальными ограничителями глубины пропилов, которые выполнены в клиновидной форме. Благодаря этому резцы не застревают в древесине и боковых стенках на месте реза.

Шаг Hammerflex 401-926 равен 0,325 дюймам. Количество звеньев – 64, а ширина паза равна 1,5 мм.

цепь Hammerflex 401-926 0.325

Достоинства:

• обеспечивает плавный распил;
• хороший уровень заточки;
• изготовлена из качественных материалов;
• высокая производительность;
• практически не нагревается;
• устойчива к повышенным нагрузкам.

Недостатки:

• высокая цена (989 рублей);
• сложно найти в продаже.

ЗУБР ЭКСПЕРТ 70303-50 20₺

Эта модель относится к профессиональному режущему инструменту, который можно активно применять для выполнения сложных работ по заготовке древесины.

Она обладает хорошей производительностью, так как при изготовлении режущих зубьев использовалась сверхпрочная сталь. Благодаря специально разработанной геометрии зубьев и этой оснастке, пользователь может делать мягкие, чистые и ровные срезы в дереве.

Дополнительно эта модель оснащается специальной системой, которая обеспечивает перенос смазки, благодаря чему существенно увеличивается период эксплуатации шины. Согласно проведенным испытаниям, «ЗУБР ЭКСПЕРТ» 70303-50 до ее 1 заточки выдерживает более 1 тысячи резов. Она прекрасно подойдет как для заготовки большого количества дров, так и для выполнения разнообразных хозяйственных нужд.

Количество звеньев в «ЗУБР ЭКСПЕРТ» 70303-50 составляет 78 штук. Она подходит для шин, длина которых равна 20 дюймам (50,8 см). Шаг – 0,325 дюйма, а ширина паза составляет 1,3 мм.

цепь ЗУБР ЭКСПЕРТ 70303-50 20

Достоинства:

• приемлемая стоимость (739 рублей);
• хорошее качество материала;
• высокая производительность;
• приемлемый уровень заточки;
• обеспечивает плавный и ровный рез.

Недостатки:
