Ремонт водяного насоса: основные неисправности, как разобрать и отремонтировать

Основные неисправности погружных насосов

Если в работе погружного насоса замечены сбои, то не всегда его нужно извлекать из скважины для осмотра. Эта рекомендация касается только насосных станций, в которых установлено реле давления. Именно из-за него аппарат может не включаться, не отключаться или создавать плохой напор воды. Поэтому сначала проверяется работоспособность датчика давления, а уже после этого, в случае необходимости, насос извлекается из скважины.

Неисправности водяного насоса будет легче диагностировать, если сначала ознакомиться с наиболее часто встречающимися поломками данного агрегата.

Насос не работает

Причины того, что насос не работает, могут быть следующие.

1. Сработала электрическая защита. В таком случае следует отключить аппарат от сети и снова включить автомат. Если его снова выбьет, то проблему следует искать не в насосном оборудовании. Но при нормальном включении автомата, насос больше не включайте в сеть, нужно сначала найти причину, по которой сработала защита.
2. Перегорели предохранители. Если после замены они снова перегорят, то нужно искать причину в силовом кабеле агрегата или в месте его подключения к электросети.
3. Произошло повреждение кабеля, находящегося под водой. Следует извлечь аппарат и проверить шнур.
4. Сработала защита насоса от пуска “всухую”. Перед запуском аппарата убедитесь, что он погружен в жидкость на необходимую глубину.

Также причина того, что аппарат не включается, может крыться в неправильной работе реле давления, установленного в насосной станции. Необходимо отрегулировать давление пуска двигателя насоса.

Насос работает, но не качает

Причин того, что устройство не качает воду, также может быть несколько.

1. Перекрыт запорный вентиль. Следует отключить аппарат и медленно открыть кран. В дальнейшем не следует производить запуск насосного оборудования при закрытой задвижке, в противном случае оно выйдет из строя.
2. Уровень воды в скважине опустился ниже насоса. Необходимо высчитать динамический уровень воды и погрузить устройство на необходимую глубину.
3. Залип обратный клапан. В таком случае требуется разобрать клапан и прочистить, при необходимости заменить его на новый.
4. Засорился впускной фильтр. Чтобы прочистить фильтр, гидромашина извлекается и проводится чистка и промывка фильтрующей сетки.

Низкая производительность аппарата

Также снижение производительности вызывает:

• частичное засорение клапанов и вентилей, установленных в системе водоснабжения;
• частично засоренная подъемная труба аппарата;
• разгерметизация трубопровода;
• неправильная регулировка реле давления (относится к насосным станциям).

Частые включения и выключения аппарата

Данная проблема встречается, если погружной насос работает в паре с гидроаккумулятором. В таком случае частые запуски и остановки агрегата могут провоцироваться следующими факторами:

• в гидробаке произошло снижение давления ниже минимального (по умолчанию оно должно быть 1,5 бар);
• произошел разрыв резиновой груши или диафрагмы в баке;
• реле давления работает неправильно.

Вода подается с пульсацией

Если вы заметили, что вода из крана течет не постоянной струей, то это признак снижения уровня воды в скважине ниже динамического. Необходимо опустить насос глубже, если расстояние до дна шахты позволяет это сделать.

Слышно гудение аппарата, но вода не качается

Если насос гудит, и при этом не происходит выкачка воды из скважины, то причин может быть несколько:

• произошло “склеивание” крыльчатки аппарата с его корпусом по причине длительного хранения устройства без воды;
• неисправен конденсатор запуска двигателя;
• просело напряжение в сети;
• заклинило крыльчатку насоса по причине собравшейся в корпусе аппарата грязи.

Агрегат не отключается

Если не срабатывает автоматика, то насос будет работать без остановки, даже если в гидробаке создастся чрезмерное давление (видно из показаний манометра). Всему виной является реле давления, вышедшее из строя или неправильно отрегулированное.

Причины замены нагнетателя

Двигатель насосной станции расположен вне досягаемости воды, чего не скажешь о пропеллере. Крылья направления жидкости постоянно находятся в агрессивной среде. Вода и мелкие частицы в ней бьют по лопастям, воздействуя на материал изготовления. Соответственно, импеллер разрушается. Признаки неисправности:

• Характерный стук подшипника или скрежет в корпусе нагнетателя. Колесо на вращательном валу центровано, когда одна из лопастей разрушена, разбивается и сам подшипник. Он начинает стучать и вибрировать – это одна из причин замены.
• Потеря давления на выходе насоса. При условии, что в корпус не попал воздух, давление в выбросе воды уменьшилось или вовсе пропало, значит, устройство сломано. Прежде чем ремонтировать крыльчатку, нужно проверить двигатель помпы, вращает ли он вал.
• Двигатель гудит, но вал не крутится. Очень редко такое бывает. Причина в залипании пропеллера. В лопасти попал мусор, или они заржавели и заклинили ступицу.
• При постоянном использовании существует естественный износ запасных частей и механизмов. С этим ничего не поделаешь, придется менять.
• Разгерметизация насосного оборудования, а именно крыльчатки. Вследствие неправильного монтажа или неверной эксплуатации может произойти потеря внутреннего давления в корпусе насоса или импеллера. Это приведет к серьезной поломке и необходимости замены рабочего диска.

Как отремонтировать устройство

Отремонтировать насос можно своими силами, приобретя на рынке ремкомплект соответствующий модели и заменив неработающие элементы. Перед ремонтом необходимо оценить общее состояние прибора, выявить причину возникновения неисправности, а также выбрать эффективный метод устранения поломки.

Перед тем как приступать к основной неисправности, нужно проверить на целостность основные узлы: поршень, клапаны, магнитную катушку. Поступление воздуха также должно быть равномерным.

Частые поломки:

• Насос не качает воду, но при этом шумит. Данная поломка случается из-за ослабления гаек, которые фиксируют амортизатор. Их необходимо затянуть. Выходит из строя обратный клапан, случается обрыв штока – это также является причиной. В этом случае клапан и шток меняются на новые.
• Прибор склонен к перегреву и сильно вибрирует. Причиной этих поломок является работа прибора вне воды, что ведет к отхождению магнита и вибрации насоса. Здесь нужно магнит с помощью клея вернуть на место.
• Низкое давление. Это случается, когда зазоры в вибраторе маленькие, из-за этого перекачка воды замедляется. Следует вернуть к вибратору дополнительные шайбы, тогда проблема будет устранена.
• При запуске агрегата происходит выбивание пробки. Необходимо проверить кабель и обмотку. Если обмотка сгорела, лучше обратиться за помощью в серверный центр, где сделают перемотку.

Эти неисправности лучше устранять своевременно, чтобы в дальнейшем не допустить полного сгорания прибора.

Замена и ремонт неисправных деталей

Теперь, когда вы знаете, как происходит разборка гидромашины, можно попробовать произвести ремонт погружного насоса своими руками.

Крыльчатка

В основном блокировка рабочих колес происходит по причине забивания их песком или из-за образования на них налета из грязи. Кроме этого, крыльчатки могут спаиваться между собой при возникновении высокой температуры в блоке, когда насос работает вхолостую (сухой ход). Для ремонта данной секции агрегата необходимо снять крыльчатку (крыльчатки) и удалить накопившуюся грязь. Если рабочие колеса повреждены, потребуется заменить их на новые.

Двигатель

Самостоятельный ремонт двигателя насоса проводить не рекомендуется, поскольку для диагностики данного узла и последующего ремонта требуются обладать специальными знаниями и иметь необходимую аппаратуру.

В некоторых моделях насосов, чтобы снять двигатель, потребуется его выпрессовка с использованием специального оборудования. Замена сальника и подшипника также проводится в сервисном центре.

Конденсатор

Если двигатель гудит и не запускается, то следует проверить конденсатор. Он находится в блоке насоса, в котором установлен мотор.

Совет! Прежде, чем разбирать блок двигателя, попробуйте прокрутить его вал при отсоединенном насосном блоке. Если вал вращается, то причина, возможно, кроется в заклинивании рабочих колес.

Но когда вал с крыльчатками вращается без проблем, то, чтобы убрать гул в водяном насосе, следует отсоединить конденсатор и поменять его на новый. Конечно же, лучше проверить данную деталь мультиметром, поскольку схожие симптомы, могут вызываться замыканием в обмотках двигателя.

Масло

Двигатель насоса для воды находится в специальном стакане, заполненном маслом, и по его состоянию можно определить некоторые поломки в блоке электромотора.

1. Масло имеет характерный, неприятный запах. Это значит, что двигатель пока еще находится в рабочем состоянии, но работал с большими перегрузками.
2. Мутное масло – в корпус двигателя попала вода вследствие трещины корпуса или выхода из строя сальника (манжеты).
3. Черное масло с неприятным запахом. В данном случае с большой уверенностью можно сказать, что горел лак на катушках двигателя.

Если при вскрытии двигателя были замечены вышеперечисленные изменения в качестве масла, то сначала нужно отремонтировать данный узел, а уже после этого заливать новую смазку.

Как правильно разобрать

Отключив от электричества, приступаем к раскрутке и отсоединению всех шлангов подачи и нагнетания жидкости. Разборка устройства осуществляется поэтапно:

Первый этап. Разделяем качающий узел от электродвигателя.

• Крепится мотор на четыре болта, фиксирующих юбку фланца агрегата.
• Открутив болты, легким постукиванием по фланцу снимаем двигатель.
• Отделив соединение, станет видно вращательную втулку.
• Получается две части станции: на одной рабочее колесо с распределительным узлом, на другой – мотор.
• Резиновую прокладку аккуратно вынимаем и протираем влажной тряпкой.
• Вал в двигателе нужно провернуть, чтобы посмотреть, все ли подшипники вращаются.

Второй этап. Снимаем крышку реле старта.

• Обычно крепеж состоит из одного-двух винтов, закручиваемых крестовой отверткой. Под крышкой скрывается вся подноготная.
• Два штурвала с пружинами для регулировки давления.
• Реле управления подачи энергии на блок.
• Снимаем защитный кожух вентилятора охлаждения двигателя. Часто экран ничем не фиксируется, а просто насаживается на заднюю стенку мотора.
• Иногда есть пара мелких шурупов, которые без труда можно выкрутить.

Третий этап. Откручиваем прижимную гайку рабочего колеса и снимаем диск с оси.

• Вынимая вал, придется тихонько по нему постучать молотком со стороны крыльчатки.
• Ось выйдет вместе с вентилятором охлаждения и подшипниками.

Четвертый этап. Разбор распределительной камеры насоса.

Корпус изготовлен из чугуна или стальной, очень редко встречается нержавеющий металл.

• Разделив станцию на две части, уже станет видно всю внутреннюю часть камеры смешивания.
• Откручиваем все сопутствующие патрубки для прочистки резьбовых соединений.

В результате проделанной работы мы получим полностью разобранное устройство. Теперь можно приступать к диагностике каждого узла по отдельности и устранению неполадок.

Что такое явление кавитации

Кавитация — это процесс, при котором в масляной жидкости появляются и в дальнейшем схлопываются пузырьки. Сопровождается посторонним шумом, вибрацией или гидравлическими ударами. Возникает из-за понижения жидкостного давления, что может быть связано с увеличением скорости или прохождением акустической волны большой интенсивности во время полупериода разрежения.

Кавитационные процессы в насосах появляются постепенно:

1. Между рабочим колесом и корпусом образуется щель, через которую попадает жидкость.
2. Когда во время работы насоса происходит повышение давления, из-за этой щели утечка увеличивается. Это связано с перепадом давления между полостями всасывания и нагнетания.
3. Высокая скорость жидкости способствует появлению кавитации. Постепенно происходит разрушение рабочего колеса, корпуса насоса.

Существует несколько советов, следуя которым можно избежать появления кавитации:

• перемещение аппарата ближе к источнику;
• увеличение диаметра всасывающего шланга;
• замена всасывающей трубы на изделие из более гладкого материала, это позволит снизить сопротивление на участке всасывания;
• уменьшение количества поворотов на всасывающей трубе;
• увеличение радиуса всех отводов.

Все перечисленные меры направлены на создание таких условий, при которых на выходе образуется меньше воды, чем на входе. Если обеспечить указанные условия, можно надолго продлить срок службы насосного оборудования и обеспечить стабильный напор перекачиваемой жидкости.

Засорение системы водозабора

Очень частая причина отсутствия воды при работающем насосе. Подобные неисправности могут произойти на этапе монтажа насосного оборудования: в трубы может проникнуть грязь и посторонние предметы. В процессе эксплуатации забиваются сетки и сменные картриджи фильтров.

Рис.4 Засоренный электронасос в разобранном виде

Фильтры и крыльчатка рабочего колеса погружных устройств нуждаются в регулярной очистке в процессе эксплуатации — если это не происходит, со временем они забиваются и работающий насос гудит, но не качает воду или делает это с малым напором.

Часто происходит ситуация, когда исполнительный механизм насосов при засорении полностью останавливается — не вращается рабочее колесо, не двигается поршень вибрационной помпы. Извлеченный из водозаборной емкости засоренный скважинный или дренажный насос не накачивает воду при поверхностном включении — ремонт своими руками потребует разборки и дальнейшей очистки механизма устройства.

Основные неисправности насосной станции и их устранение

Устройство скомплектовано из следующих частей:

1. Насос для забора воды и подачи её во внутридомовую систему.
2. Мембранный бак (гидроаккумулятор) для поддержания в системе установленного давления.
3. Датчик давления, запускающее оборудование при снижении напора в системе.
4. Манометр.
5. Спускной кран.

Каждый из перечисленных узлов выполняет свою задачу, и при неисправности любого из них устройство выходит из строя. Перечень неисправностей, как и вариантов их ремонта, примерно одинаков для насосного оборудования различных производителей. Разберём наиболее характерные поломки насосной станции.

Станция работает долгое время, не отключаясь, а манометр показывает низкий уровень давления

Вероятные причины поломок и способы их исправления:

• Отсутствие воды в питающей скважине. Подобная «сухая» работа чревата выходом мотора насоса из строя.
• Динамическое сопротивление внутри магистрали. Возможно при большой протяжённости внутридомовой сети при малом диаметре водопроводных труб. Устранение – демонтаж магистральных труб и замена их на более толстые.
• Не герметичность стыковочных швов или сантехнического оборудования. В результате в магистрали возникает подсос воздуха, становящийся причиной падения давления. Выход – обнаружить протечку и устранить её.
• Фильтры или клапаны забиты механическим мусором. Следует их вынуть, промыть и испытать на работоспособность. Вышедшие из строя комплектующие следует заменить.
• Неправильно выставленные показатели на реле давления. Следует снизить на реле минимальный предел давления в водопроводной сети, при котором станция должна отключаться.
• Не срабатывает датчик давления. Для исправления ситуации можно попробовать зачистить контакты, или заменить прибор.
• Показатель давления выставлен на минимальном уровне, а насос не создаёт нужное давление, и работает непрерывно. Возможно, просто стёрлась крыльчатка и КПД насоса упал. Выход – заменить крыльчатку на новую.
• Низкий показатель электросетевого напряжения. Насосное оборудование ещё работать, а вот датчики давления –не срабатывают, либо оборотов насоса бывает недостаточно для создания нужного напора.

Насос часто включается, и немного поработав, вновь выключается

Подобные частые циклы включения/выключения ведут к преждевременному износу оборудования.

• Малый объём бака гидроаккумулятора при большом количестве водоразборных точек. Выход – замена мембранного бака на другой, больших размеров, либо установка ещё одного, параллельного гидроаккумулятора.
• На реле выставлен слишком малый промежуток между минимальным и максимальным показателем напора. Нужно увеличить этот «коридор» до стандартных 1,5 атм.
• Забился обратный клапан, в результате чего он перестал перекрывать обратный поток. При выключении насоса, вода уходит обратно в колодец, и напор в сети падает. Следует прочистить клапан или заменить его на новый.

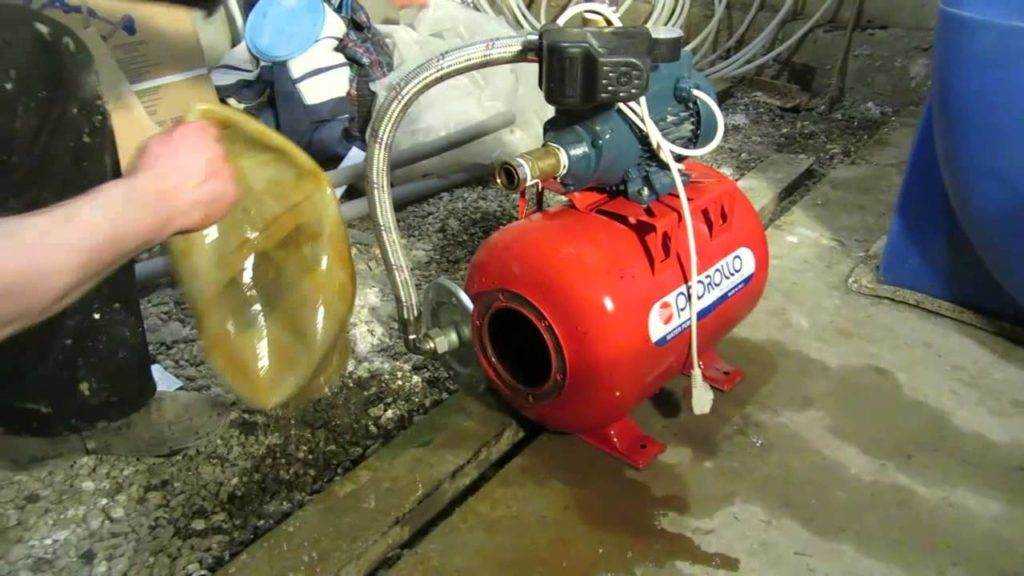

• Повреждение мембраны аккумуляторного бака. При потере её герметичности, вода проникает во вторую, «воздушную» половину бака и он перестаёт функционировать в заданном режиме. Как следствие, вся «ответственность» за поддержку давления в водопроводной системе ложиться на насос. Выход – замена мембраны гидробака.
• Также к частым сработкам насоса может привести и другая неисправность гидробака – выход из строя золотника. В результате он начинает «травить» воздух из воздушной камеры бака, не позволяя создать в нём необходимое давление.

Нестабильное давление в водопроводе, в результате чего краны смесителей начинают «плеваться». Причина – завоздушивание трубопровода, в результате чего в ней появляются пробки. Способ исправления ситуации – найти и заделать точку разгерметизации трубопровода. Если же насос вообще отказывается работать, то есть, при подаче электропитания не подаёт признаков жизни, причина – неполадки в электрической части. Для выявления точной неполадки следует провести диагностику электрической цепи.

Когда мотор станции гудит, но крыльчатка не вращается, причиной этому может быть либо низкое напряжение на двигателе, либо некие механические препятствия. В первом случае возможно перегорание конденсатора клеммы. Во втором – «зарастание» ротора или крыльчатки известняковыми отложениями или окислами в результате долгого простоя станции. Ремонт здесь заключается в разборе станции и прочистке её внутренних деталей.

Замена сальника — ремонт насосных станций, как устранить течь воды по валу:

Ремонт насосной станции ALKO HW3500 (не качает):

Устройство и характеристики насосной станции

Агрегат сильно отличается от погружника в первую очередь своими объемами и принципом работы. Рабочие элементы комплекса:

1. Мощная помпа. Именно она поднимает жидкость из глубины скважины или колодца и подает в водопроводную сеть. Все остальные элементы обеспечивают его правильную работу. Первое и единственное назначение – выкачивание жидкости из водоносной жилы.
2. Шланг или труба. Крутящий момент рабочего колеса создает вакуумную среду внутри шланга, и вода устремляется наверх к крыльчатке. Здесь происходит ее захват и проталкивание дальше в систему.
3. Обратный клапан. Располагается на шланге возле самого агрегата или непосредственно в скважине. Предназначен для остановки жидкости после выключения насоса.
4. Фильтр грубой очистки. Имеет вид железной или пластмассовой пробки с сетчатым основанием. Задерживает крупные и мелкие частицы ила и глины в зависимости от величины ячейки. Предохраняет оборудование от засора, преимущественно крыльчатку.
5. Реле замера давления в магистрали. Без этого прибора устройство не будет работать. Датчик установлен у основания расширительного бака. Когда происходит забор воды, давление в системе падает, реле регистрирует этот процесс и дает команду помпе на включение. Поэтому кабель питания не идет напрямую в сеть, а проходит через датчик давления. Шаг включения 1,5–2 очка.
6. Манометр. Служит контроллером давления в системе. Показывает любые изменения после включения и выключения агрегата.
7. Расширительный бак. Регулирует плавное включение насоса. Без него оборудование будет работать рывками, постоянно включаясь и отключаясь.

Типичные проблемы в работе погружных насосов

Неисправности погружных насосов, которые приводят к неработоспособности оборудования, условно можно разделить на несколько групп:

1. механические дефекты;
2. поломки в системе управления оборудованием.

Проблемы, связанные с механическими дефектами

К механическим неисправностям относятся:

• дефекты сборки. Как правило, такие проблемы выявляются при первом запуске оборудования. Ремонтировать насос самостоятельно в подобной ситуации не рекомендуется, так как его можно заменить;
• проблемы в работе, связанные с частым использованием и естественным износом частей погружного насоса.

Вследствие износа могут выявиться следующие поломки:

1. не качает погружной насос или напор, выдаваемый оборудованием, не соответствует мощности устройства. Такая неисправность встречается из-за износа или смещения рабочего колеса;

1. появление при работе повышенной вибрации обусловлено износом подшипников или ослабления соединений элементов насоса;

1. заклинивание оборудования в большинстве случаев обусловлено попаданием в устройство крупных частиц или значительным превышением максимальной рабочей температуры воды.

1. течь в насосе или месте соединения с выходным патрубком возникает из-за износа уплотнительных колец. Место подтекания жидкости внутри насоса можно определить по наличию ржавчины и коррозии. Если в кратчайшие сроки не устранить проблему, то она может привести к необходимости полной замены оборудования. Места рекомендуется проверять один раз в 2 – 3 месяца.

Чтобы устранить неисправности, надо:

1. разобрать оборудование. Разборка погружного насоса должна производиться только после извлечения его из водозаборника и отключения от электрического питания;
2. выявить и заменить изношенные детали;

Подбор новых элементов для насоса должен осуществляться в специализированных магазинах и на основании рекомендаций профессионалов. Заменяемые части оборудования должны быть полностью аналогичны установленным в заводских условиях.

1. прочистить оставшиеся элементы и в нужные места нанести смазку;
2. собрать погружной насос и проверить корректность его работы.

Как обследовать и устранить неисправности в работе насоса на примере устройства вибрационного типа, показано на видео.

Неисправности системы управления

Проблемы в системе управления могут возникнуть вследствие нескольких причин:

• работы оборудования вне воды;
• нарушения электропитания устройства;
• выхода из стоя мотора, приводящего в движение рабочие части насоса.

Для того чтобы максимально обезопасить насос от работы «в сухую», рекомендуется устанавливать на оборудование дополнительный датчик, который автоматически отключить оборудование при достижении минимального уровня воды.

Большинство погружных насосов не может работать вне воды, так как именно окружающая жидкость является охладителем мотора.

Если данная неисправность возникла, то в большинстве случаев, отремонтировать насос своими силами не получится, так как необходима замена электродвигателя, а этот процесс достаточно сложен.

Достаточно часто поломки погружных насосов связаны с перебоями электропитания сети. Подобные проблемы могут привести:

к нарушению изоляции и пробиванию кабеля. Если питающий кабель не встроен в корпус насоса, то его легко можно заменить. В обратной ситуации потребуется замена погружного насоса;

к постоянному выбиванию пробок в щитке электропитания. Причиной может быть неисправный кабель или нарушение обмотки якоря. Если кабель можно заменить, то перемотка якоря в домашних условиях практически невозможна. Чтобы устранить неисправность, можно попробовать заменить вышедшее из строя оборудование. Если это действие невозможно, то потребуется замена насоса.

Если насос не работает из-за неисправности электродвигателя, то в большинстве случае решить проблему самостоятельно нельзя. Ремонт могут провести только профессионалы, но перед обращением в мастерские рекомендуется узнать стоимость устранения неисправности.

В некоторых случая приобрести и установить новый насос дешевле и проще, чем реставрировать старое оборудование.

Мелкий ремонт погружных насосов можно производить в домашних условиях. Неисправности, которые поддаются устранению своими силами, как правило, связаны с естественным износом отдельных частей оборудования. При поломках мотора насоса рекомендуется обращаться к специалистам или приобрести новое устройство.

Редкие скважинные насосы могут отличиться абсолютной безотказностью. Некоторые поломки можно исправить по месту своими руками, в этом деле поможет наша инструкция с описанием типовых неисправностей, их диагностики, устранения, а также рекомендациями по обслуживанию.

Как выясняют причину неисправности погружного насоса?

Поднимать или не поднимать оборудование из скважины? Самый простой вариант — анализ работы оборудования с помощью косвенных признаков, без дополнительных манипуляций. После установления всех возможных виновников, действуют методом исключения, оставляя самую вероятную причину. Но этот способ не идеален. Не всегда можно рассчитывать на то, что сбой вызван простой причиной, которую легко исправить: например, перенастройкой гидроаккумулятора — изменением диапазона рабочих давлений.

Поэтому лучше все-таки сразу предполагать, что неисправность вызвана более серьезными обстоятельствами, а значит, «непослушный» насос из скважины «добывать» придется. В этом случае у хозяев есть хорошая возможность предупредить серьезную аварию, которая в будущем может потребовать дорогостоящего ремонта. Первый шаг — проверка электросети. Если напряжение находится в норме (200-240 В), то перебои в работе оборудования из-за скачков исключают.

Что делают сначала?

Для выяснения точной причины сбоя устройства действуют так:

• останавливают, отключают систему водоснабжения, потом поднимают конструкцию на поверхность;
• снимают с корпуса верхнюю крышку, затем разбирают механизм, сверяясь с инструкцией;
• проводят тщательный осмотр каждой детали: ищут следы износа либо поломки, трение (абразивное, мокрое, сухое), трещины, скопление грязи и т. п.;
• аналогичным образом тестируют электродвигатель, проверяют отсутствие дефектов у клапана, фильтры, трубу ПНД, целостность кабеля питания.

В последнюю очередь исследуют датчики, реле, блок управления, установленные блоки защиты.

Где может крыться проблема?

Если работа аппарата перестала устраивать, то проверяют состояние всех основных узлов.

1. Поршень или крыльчатка. Они должны быть абсолютно идеальными, не иметь ни повреждений, ни даже намеков на малейшую деформацию.
2. Расстояние между поршнем и магнитами катушки. Идеал — 4-5 мм. Меньшие значения приведут к перегреву электродвигателя, большие — к биению катушек.
3. Оптимальное расстояние между клапаном и корпусом. Оно составляет 7-8 мм. В этом случае вода без проблем будет свободно вытекать при отсутствии давления.

Такая проверка, проводимая периодически, снизит риск возникновения практически любой неисправности погружного насоса, позволит предотвратить серьезные сбои в работе оборудования.

Ревизия моторной части

Глубинные скважинные насосы снабжены однофазным, в основном бесколлекторным асинхронным двигателем. В схеме подключения имеется пусковой конденсатор. Статор электродвигателя имеет монолитное крепление к корпусу, часто он залит эпоксидным компаундом.

В насосах монолитной конструкции двигатель нужно выдавить из стакана, нажав на отвод подключения отходящего трубопровода при снятых крыльчатках. В штоковых насосах моторная часть отсоединяется при расстыковке двух половин, в шнековых — после снятия рабочего винта. Во всех случаях к внутренностям двигателя (конденсатору, соединительным клеммам) можно добраться только после снятия герметичной пробки. Она фиксируется 2–3 винтами на боковой поверхности гильзы и мощным стопорным кольцом. В некоторых разновидностях насоса пробка может требовать применения специального съёмника.

Статор двигателя скважинного насоса

Все двигатели скважинных насосов наполнены маслом, выполняющим смазывающую, охлаждающую и диэлектрическую функции. Масло используется специальное пищевое, но оно имеется в свободной продаже. Признаками низкого качества может быть мутный цвет масла в случае смешивания с водой, потемнение или наличие механических примесей, а также недостаточный уровень. Если масло в норме, его нужно слить в чистую сухую ёмкость, оставив корпус мотора на 15–20 минут, пока остатки полностью не стекут со стенок. Недостаточная наполненность двигателя маслом говорит об износе сальниковых уплотнений.

Помимо испорченного масла, причинами неисправности двигателя могут быть изношенные подшипники, что определяется по люфту и шуму свободного хода. Если насос долгое время эксплуатировался в экстремальных условиях, может быть поведён (скручен) вал, возможен перегрев изоляции обмоток. Сгоревшие статоры ремонту практически не подлежат, но их достаточно легко заменить.

Подгорание обмотки статора из-за попадания воды в двигатель

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка

. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

Еще одна возможная причина — низкое напряжение в сети

. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома». Такая ситуация возникает по следующим причинам:

Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода

или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.

Воздух в воде

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Насосная станция не включается

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Мотор гудит, но не качает воду (крыльчатка не вращается)

Такая неисправность может быть вызвана низким напряжением в сети

. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ликонденсатор в клеммной колодке . Берем , проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.
