Устройство и монтаж канального кондиционера

Принцип работы сплит-системы

Зная устройство системы кондиционирования, возникает вопрос по поводу принципа ее работы.

Функционирование системы построено на простом цикле, подразумевающем забор температуры внутри помещения и его выдачу во внешнем блоке. В случае нагрева этот процесс проходит по обратному алгоритму. Рассмотрим каждый из циклов подробнее.

Охлаждение

В качестве основного элемента выступает фреон, который сжимается в компрессоре и нагревается, а на следующем шаге он передает тепло к внешнему блоку.

Как результат, температура газа уменьшается, и происходит его конденсация.

Фреон в виде жидкости поступает к дросселю и направляется к внутренней части системы, а там испаряется.

В результате снижения температуры происходит отбор тепла в теплой комнате с дальнейшей подачей к компрессору, после чего процесс повторяется по кругу.

Регулирование подразумевает изменение объема фреона и, соответственно, изменение скорости обмена тепла в нужном направлении. Для регулировки применяется дроссельный вентиль.

Нагрев

В этом случае применяется рассмотренный выше цикл, но в обратном направлении. Сначала происходит сжатие газа в наружной части с последующей передачей к внутреннему блоку. Здесь происходит отдача температуры и охлаждение.

Чаще всего функция используется в качестве дополнения. При частом применении сплит-системы для нагрева лучше покупать устройства с ТЭНом, но в таком случае увеличивается потребление электричества.

Сушка

Многие раздельные системы способны удалять влагу из воздуха. По желанию можно использовать только этот режим без применения охлаждения / нагрева. При выборе какой-либо из указанных опций сушка добавляется дополнительно.

Циркуляция и чистка

При выборе этой опции происходит смешивание и чистка воздушного потока с помощью фильтрующих элементов.

Фильтры бывают грубыми или тонкими. Первые удаляют крупный, а вторые — мелкий мусор. Для удаления посторонних запахов применяются фильтры на базе активированного угла.

Увлажнение

Воздух проходит через воду, что позволяет повысить уровень влаги в помещении. Такая опция встречается в современных сплит-системах и сильно влияет на стоимость устройства.

При использовании в домашних условиях проще купить обычный увлажнитель.

Ионизация

Дополнительная опция, подразумевающая насыщение воздушного потока заряженными ионами.

«Отрицательные» элементы придают ощущение свежести, как после грозового дождя, способствуют уничтожению бактерий и добавляют полезны для здоровья.

Но нужно учесть, что не всем такая функция подходит, а некоторым просто не нравиться специфический запах воздуха.

Подача свежего воздуха

Суть функции состоит не только в охлаждении / нагреве, но и насыщении воздуха свежим потоком с улицы.

Минус в том, что наличие такой опции ведет к усложнению конструкции и монтажа. Вот почему такой вариант встречается в устройствах среднего или высокого уровня.

Нужно ли обслуживать?

В процессе эксплуатации сплит-системы особое внимание нужно уделить внутренним блокам. Их необходимо обслуживать вне зависимости от типа фильтрующего элемента, наличия опции самоочистки и других полезных функций

Из-за накопления конденсата уже на следующий год с момента покупки и установки на турбине вентилятора и испарителе появляется плесень.

Без регулярного обслуживания эффективность устройства падает, появляются неприятные запахи, а элементы грибка разлетаются по всей комнате.

Для обслуживания выполняется полная разборка блока с дальнейшей очисткой и дезинфекцией внутренних элементов. Для выполнения такой работы рекомендуется привлекать специалистов.

Установка фильтров, как правило, имеет целью привлечение покупателей, ведь зачастую эффект от них меньше заявленного.

К примеру, катехиновые очистители должны меняться уже через месяц, ведь потом они не эффективны. Более того, без замены в помещении появляется запах болота.

При этом покупатели редко информируются о таких особенностях, ведь главная задача консультанта — продать товар.

Профилактика кондиционера, чистка своими руками, этапы работ, видео

Сплит-системы кондиционирования — универсальные устройства, без которых сегодня сложно представить современную квартиру, частный дом или офис.

Благодаря многообразию вариантов, можно быстро подобрать модель. Но не гонитесь за «модными» функциями. Выбирайте модели, которые подходят по площади, надежности и основным режимам работы.

Сплит-система это?

Моноблочное устройство
0%

Состоящее из двух блоков, внешнего и внутреннего
100%

Проголосовало: 1

Установка кондиционера. Советы от монтажника без воды.

Область применения

Наиболее часто сплит-системы подобного типа применяют в помещениях с большим объемом, или там, где нежелательно, чтобы внутренний блок был на виду.

В основном канальные кондиционеры превышают по мощности традиционные климатизеры, и потому применяются в производственных помещениях, административных зданий, конференц-залов, офисов и крупных магазинов.

Сплит – системы способны не только обновлять атмосферу, но ионизировать и увлажнять воздушную среду, а используя функцию добавления свежего воздуха, можно обеспечить мгновенную свежесть и чистоту воздуха в помещении.

Классификация

Канальные кондиционеры делятся на следующие виды:

  • с низкой напорной силой;
  • со средней напорной силой;
  • с высокой напорной силой.

Основное назначение низконапорных систем – обеспечение кондиционирования воздуха в короткой системе воздушных шахт. Очень часто такие аппараты используют для своей работы фальш-антресоли.

Средненапорные кондиционеры предназначены для работы в квартирах, домах и магазинах маленького и среднего размера. Благодаря оптимальному соотношению напорной силы и длины воздуховода, такая аппаратура может обеспечить фильтрацию воздуха в нескольких комнатах одновременно.

Модели из последней категории – высоконапорные — устанавливают на крупных промышленных и торговых объектах. Высокая мощность оборудования позволяет работать в крупной, разветвленной системе воздушных шахт.

В чем суть работы

Воздух попадает в воздуховод-воздушные массы прогреваются-воздух идет через несколько секторов, именно в этой системе воздушны массы и доводятся до нужного уровня температуры. Чтобы работа была эффективнее используется много блочная система.

Воздух берется просто с улицы. Каждый блок в середине он имеет вентилятором, именно это и двигает массы воздуха.

Дуновение вентиляторов равномерно делит воздушные массы по всем блокам.

Фильтр нужный элемент в работе канального кондиционера. Через него всегда и при любых условиях проходит воздух.

То насколько будет очищен ваш воздух зависит от того на сколько сильный ваш кондиционер. Такие кондиционеры, как канальные предназначены для работы на больших площадях.

Обслуживание климатических устройств

При поломке следует обращаться в сервис, а не заниматься починкой самостоятельно. Имея гарантию, клиент получит обслуживание бесплатно.На рынке почти не встречаются гарантийные сроки более трёх лет, изредка – пять лет.

Когда гарантия закончилась, придётся заплатить немалую сумму.

Примерные цены на обслуживание в Москве:

Наименование услуги Минимальная цена (в рублях)
Очистка фильтров 150
Очистка дренажной системы 500
Дозаправка хладагентом кондиционеров до 3,5 кВт (с фреоном) 1300
Очистка испарителя внутреннего блока антибактериальным составом 1500
Замена компрессора от 3,5 кВт до 7 кВт 6500

Типы кондиционеров

На рынке представлены различные модели кондиционеров, отличающиеся по методам установки и имеющимся функциям. По принципу работы различаются два вида устройств:

  • Инверторный кондиционер инвертирует переменный ток в постоянный, а после система вырабатывает ток необходимой частоты, увеличивая или уменьшая скорость двигателя.
  • Устройство неинверторного типа регулирует температуру с помощью попеременного включения и выключения компрессора. Эта система стоит дешевле, но и настраивать её сложнее.

Мультисплит-система позволяет подключать до 16 внутренних блоков

Примером настенного типа являются сплит-системы и мультисистемы. Шумная основная часть крепится снаружи здания, а в помещении остается внутренняя часть. Она отвечает за подачу воздуха и его охлаждение/нагрев до поступления в комнату. Также в ней установлены фильтры.

Мультисистема отличается от сплит-системы возможностью подключить сразу несколько кондиционеров к одному наружному блоку.

Минус: в случае поломки все имеющиеся устройства одновременно выйдут из строя.

Сфера применения: офисы, квартиры.

Оконный кондиционер устанавливается в оконном проеме: одна часть снаружи, другая внутри. Он нравится потребителям благодаря низкой цене и простоте монтажа, однако старые модели издают много шума. Современные устройства избавлены от этой проблемы.

Рекомендуется для установки в жилых помещениях.

Кондиционеры напольного типа выполняются в виде моноблока. Легко производить монтаж устройства и перемещать его между комнатами. Подходит для дома и дачи.

Минусами являются высокая стоимость и сильный шум во время работы.

В производственных и офисных зданиях часто используют канальный тип кондиционеров. Крепятся к потолку, от них отходят каналы, по которым свежий и чистый воздух попадет сразу в несколько помещений.

Кассетный тип отличается от канального повышенной мощностью и способностью обслуживать большее количество помещений.

Колонный кондиционер не требует трудоемкого монтажа

Колонный кондиционер предназначен для торговых залов, ресторанов, складов. Из-за больших габаритов устанавливается исключительно на пол. Удобен тем, что не приходится специально подготавливать помещение под монтаж.

Мультизональные VRV и VRF системы используются на крупных предприятиях, где требуется точное соблюдение температурных режимов. Внешний вид отходит на второй план, главное – полезность устройства.

3 Разновидности кондиционеров

Неинверторные кондиционеры поддерживают заданную температуру только через компрессор, который периодически выключается, но при этом расход электроэнергии возрастает. Такую систему тяжело настроить на подходящий режим работы, а температуру в помещении она изменяет очень медленно.

Конфигурация воздуховодов зависит от напора воздуха, поэтому канальное оборудование разделяют и по этому признаку:

  • высоконапорное;
  • средненапорное;
  • низконапорное.

Низконапорные модели способны охладить одну небольшую комнату. Длина каналов не превышает 50 см, а напор воздуха — 45 Па. Это простые устройства, которые часто используют для поддержания комфортного микроклимата в номерах отелей.

К бюджетным вариантам относят продукцию производителей Италии, Кореи и Японии. Фирмы используют детали высокого качества, каждая компания производит линейки моделей, не уступающих по производительности более дорогим конструкциям. К среднему классу принадлежат японские кондиционеры. Они работают в течение 7−10 лет и по техническим характеристикам могут стать конкурентами более престижной технике. Приборы премиум-класса изготавливают в Корее и Германии. Это надёжные и качественные устройства, которые прослужат довольно долго.

Кассетные установки и их разница

У этого оборудования схожий с канальным диапазон мощностей, а размещается оно также за подвесным потолком . Но здесь для распределения воздуха используется нижняя часть установки, которая может иметь такие габариты:

60×60 см & размер стандартного кондиционера такого типа;

120×120 см & такие габариты имеет оборудование большей мощности.

Использование декоративной решетки с жалюзи для распределения воздуха делает систему практически незаметной для окружающих. В этом аспекте кассетный и канальный кондиционер отличие которых этим не ограничивается, имеют довольно существенную разницу.

Воздухораспределительные заслонки обеспечивают равномерное движение воздуха в разных направлениях. Они же отвечают за плавное и быстрое перемешивание воздушных потоков. Но и на этом отличия между этими кондиционерами не заканчиваются.

Разница заключается и в аспектах размещения. Хороший канальный кондиционер можно установить в любой точке помещения. А кассетный располагается строго по его центру. За счет этого воздух беспроблемно попадает в наиболее отдаленные участки обслуживаемого объекта. А 15 кВт стандартной мощности хватает для охлаждения площади в пределах 150 кв. м.

Но что лучше, канальный или кассетный кондиционер для обслуживания крупных объектов? Однозначного ответа на этот вопрос нет. За счет хороших воздуховодов канальные системы могут эффективно охлаждать несколько помещений одновременно. А кассетные установки благодаря своим отличиям оптимально подходят для помещений с большим количеством людей. Поэтому при выборе агрегата следует учитывать условия его дальнейшего использования и задачи, которые предстоит решать оборудованию.

Центральные кондиционеры для крупных административных и общественных зданий

Центральные кондиционеры применяются для обработки воздуха в общественных зданиях и в технологических помещениях: в больших офисных или жилых зданиях, гостиницах, музеях, крупных государственных учреждениях, предприятиях общественного питания и.т.д.

Интеллектуальная мультизональная система с равным успехом используется для кондиционирования воздуха в зданиях любой площади и этажности. Это самая экономичная система, работающая в режиме «теплового насоса» и обеспечивающая индивидуальное поддержание температуры воздуха в помещениях. При этом одновременно в одном помещении может происходить охлаждение воздуха, а в другом его подогрев. Нагрев или охлаждение воздуха производятся только в тех помещениях, где это действительно нужно, в то время как в остальных помещениях кондиционеры не работают вовсе, снижая при этом потребление электроэнергии.

Максимальное расстояние между внутренним и наружным блоком (длина трубопровода) составляет 100 метров. Перепад высот между наружным и внутренним блоком (расстояние между блоками по вертикали) — 50 метров. Таким образом, стало возможным размещать наружный блок кондиционера в любом удобном месте — на крыше, в подвале или даже в нескольких десятках метров от помещения.

К одному наружному блоку таких систем можно подключать до нескольких десятков внутренних различных типов (настенные, кассетные, канальные и т.д.). В таких системах каждый внутренний блок имеет электронный терморегулирующий вентиль, регулирующий объем поступающего хладагента из общей трассы в зависимости от тепловой нагрузки на этот блок. Благодаря этому, мультизональная система более ровно поддерживает заданную температуру, без перепадов, свойственных обычным кондиционерам, регулирующим температуру воздуха путем периодического включения и выключения.

Основные виды бытовых сплит-систем

Конструктивное исполнение во многом определяет порядок монтажа и особенности эксплуатации климатического оборудования. Прежде чем приобрести подходящее устройство, стоит ознакомиться с доступными вариантами и особенностями их монтажа. Некоторые сплит-системы производители рекомендуют монтировать в помещениях определенной квадратуры. Предлагаем ознакомиться с наиболее распространенными видами.

В состав системы могут входить внутренние блоки разного типа

Настенные

Наиболее популярный вид, позволяющий эффективно бороться с холодом или жарой. Монтируются в жилых домах и офисных зданиях. Настенные сплит-системы отличаются высоким качеством сборки. Они позволяют эффективно отводить тепло и холод.

Настенные модели пользуются популярностью

Канальные

Монтаж внутреннего блока канальной сплит-системы осуществляется в межпотолочное пространство за подвесным потолком. Для этого предусматривается расстояние 30÷40 см. Для забора и подачи воздуха в помещение предусматриваются специальные воздуховоды, размещаемые в произвольных точках. Благодаря особому конструктивному исполнению внутренний блок устройства производит забор воздуха из комнаты и с улицы (до 25%).

Канальные модели способны вписаться в любой интерьер

Потолочные

Потолочная модель может монтироваться в комнатах прямоугольной формы и позволяет обработать небольшой объем воздуха. Благодаря особому конструктивному исполнению такие устройства направляют воздушный поток вдоль потолка или стены, обеспечивая равномерное распределение кондиционируемого воздуха по всему помещению.

Потолочная модель не обладает большой мощностью

Мульти сплит-системы

В состав системы может входить несколько внутренних блоков. Такие устройства называют мульти сплит-системами. Их конструктивное исполнение позволяет подключать к одному внешнему блоку сразу несколько внутренних.

Купить мульти сплит-систему можно для создания оптимального микроклимата сразу в нескольких комнатах жилого дома. Учитывая, что количество внешних блоков сокращается, эстетичность здания не страдает.

Для каждого помещения можно выбрать свой внутренний блок

Напольные

Климатическое оборудование отличается высокой производительностью. Допускает установку непосредственно о стены комнаты в зависимости от желаемого направления воздушного потока. Имеют более высокую стоимость и мощность по сравнению с настенными аналогами. Отличаются широкими функциональными возможностями.

Напольные устройства не предъявляют жестких требований к месту установки

Кассетные

Кассетную модель стоит приобрести для помещения большой квадратуры с подвесным потолком. Для размещения внутреннего блока системы предусматривается межпотолочное пространство высотой минимум 25 см. Находящиеся в комнате люди видят только декоративную решетку.

Кассетные сплит-устройства способны добавлять до 10% свежего воздуха. Забор воздуха из комнаты осуществляется через центральную решетку внутреннего блока. Пройдя необходимые этапы очистки, воздушный поток через жалюзи распределяется по заданным направлениям.

Кассетные прячутся за декоративной решеткой

Колонные

Сплит-системы колонного типа предназначены для помещений большой площади. Их можно монтировать в комнатах без подвесных потолков. Благодаря особому конструктивному исполнению колонные модели создают достаточно сильный воздушный поток, направляемый сначала в сторону потолка, а затем равномерно распределяемый по объему комнаты.

Колонные сплит-системы отличаются большой мощностью

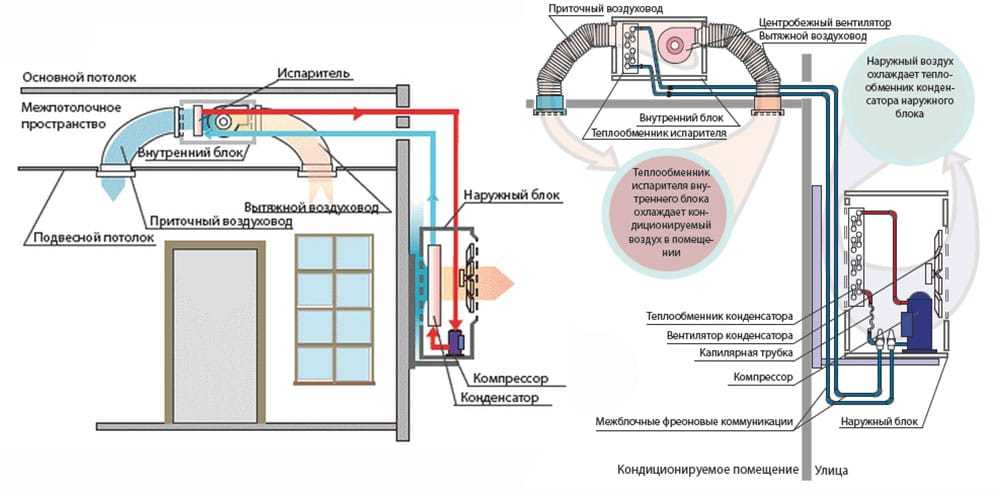

1 Конструкция оборудования

Перед тем как разбираться с принципами работы и правилами установки кондиционера канального типа, нужно узнать о его строении. Таким прибором называют сплит-систему, с помощью которой обеспечивается комфортная температура в помещениях средней и большой площади. Конструкция состоит из двух элементов — внутреннего и внешнего. В состав наружного блока входят теплообменник конденсатора, компрессор и вентилятор. Во внутреннем содержится больше деталей:

  • воздушная камера;
  • коммуникационные патрубки;
  • поддон для сбора испарений;
  • диффузор-улитка;
  • вентилятор и электродвигатель;
  • теплообменник испарителя.

Кроме этих элементов, в системе обязательно находятся решётки и воздуховоды. Их размеры и разновидности подбираются в зависимости от типа помещения. Внутренний блок кондиционера располагается в вентиляционных каналах комнаты, поэтому можно заметить только его решётки. Наружный устанавливают на внешней поверхности стен, то есть на улице.

Внешний элемент выполняет такие же функции, как и деталь стандартного кондиционера. Внутренний прокачивает через себя воздух, который превращается в конденсат, выводящийся с помощью дренажного насоса. Элемент имеет форму прямоугольного металлического блока с каналами для подсоединения фреоновой магистрали.

Воздуховоды находятся в каналах потолка или вентиляции, в помещение выходит решётка, через которую подаётся воздух. Вентилятор перемещает потоки через кондиционер, а нагревательный элемент подогревает их до заданной температуры. Фильтры очищают воздух от пуха и пыли, помпа убирает жидкость из кондиционера. С помощью адаптера воздушные массы из комнаты подаются по системе отвода в оборудование.

В любой канальной системе кондиционирования должны быть фильтры глубокой и тонкой очистки, калорифер и рекуператор. Угольные очищающие детали устраняют неприятный запах и пыль, в некоторых случаях приобретают противоаллергенные или дезодорирующие элементы. Калорифер может быть электрическим или водяным. Он снижает расходы на обогрев помещения. Рекуператор нагревает поступающие воздушные потоки в холодное время года, но его нельзя использовать как альтернативный источник отопления.

Кондиционирование как залог здорового воздуха

Кондиционеры все более востребованы в обществе: они обеспечивают комфортные условия, повышают уровень жизни, становятся более надежными и доступными из-за высокой конкуренции производителей. Каковы преимущества кондиционирования воздуха?

  1. Главное преимущество кондиционера — это возможность регулировать температуру. Тепловой комфорт крайне важен для хорошего самочувствия сотрудников и посетителей заведения.
  2. Это устройство влияет не только на температуру, но и на качество воздуха. Фильтры, размещенные внутри кондиционера, дополнительно очищают частицы кислорода. В результате качество воздуха значительно улучшается, что приводит к меньшему количеству простудных заболеваний и общему улучшению самочувствия.
  3. Многие модели дополнительно комплектуются ионизаторами и увлажнителями воздуха. Благодаря им вы можете приспособить условия внутри помещения к своим текущим потребностям.
  4. Хороший кондиционер устраняет проблему роста бактерий и грибков, которая часто встречается в старых и плохо утепленных зданиях.

Установка кондиционера связана со значительным повышением комфорта пребывания в помещении, но также имеет свои недостатки:

  1. Фактор цены. Хорошее климатическое оборудование с широким функционалом и набором заводских фильтров стоит недешево. В итоговую стоимость нужно закладывать расходы на установку, регулярное сервисное обслуживание, замену фильтров и значительное увеличение счетов за электроэнергию.
  2. Сухой воздух. Кондиционеры, не оснащенные ионизацией и увлажнением, могут высушивать воздух в помещении. Это может иметь критическое значение в определенных климатических условиях и при наличии хронических заболеваний органов дыхания. При покупке кондиционера стоит предусмотреть функции ионизации и увлажнения, либо докупить эти приборы отдельно.
  3. Фильтры. Кондиционеры требуют регулярной чистки и обслуживания, желательно раз в сезон. В противном случае внутри устройства могут поселиться грибки и микроорганизмы, особенно если оно не используется в течение некоторого времени (например, всю зиму). Замена фильтров и чистка внутренних элементов предотвратят размножение бактерий. В эксплуатационные расходы стоит заложить специальные фильтры производителя и оплату услуг специалиста.
  4. Шум. Равномерный, довольно громкий гул, исходящий от кондиционеров во время работы, раздражает и отвлекает. Чтобы избежать данной проблемы, выбирайте кондиционеры, уровень шума которых в самом мощном режиме на расстоянии 1 метра не превышает 35 дБА.

Стоит помнить, что технологии постоянно развиваются, и новые модели зачастую не имеют проблем устаревшей климатической техники. Преимущества кондиционирования воздуха часто перевешивают недостатки.

Внешний блок

Стандартные сплит-системы состоят из двух блоков: наружного и внутреннего. Внешний устанавливается вне помещения на открытом пространстве. В наружном блоке много тепла вырабатывается внутри компрессора и конденсатора, поэтому вокруг него должен быть достаточный поток воздуха. Наружный блок обычно устанавливается выше высоты внутреннего. Он включает компрессор, конденсатор, расширительный клапан. Давайте рассмотрим эти детали более подробно:

1) Компрессор:

Компрессор является наиболее важной частью любого кондиционера. Он сжимает хладагент и увеличивает его давление перед отправкой в ​​конденсатор

Размер компрессора варьируется в зависимости от мощности. В большинстве бытовых сплит-систем используется компрессор герметичного типа. Двигатель, используемый для привода вала, расположен внутри герметичного блока и снаружи не виден.

2) Конденсатор:

Конденсатор, используемый в наружном блоке сплит-кондиционеров, представляет собой гибкую медную трубку с одним или несколькими рядами в зависимости от размера модели. Хладагент из компрессора поступает в конденсатор, где он должен отводить тепло. Трубка изготовлена ​​из меди, так как скорость теплопроводности высока.

3) Вентилятор:

Тепло, генерируемое внутри компрессора, должно быть отдано, иначе узел будет слишком горячим, его обмотки сгорят, что приведет к поломке всего кондиционера. Кроме того, хладагент внутри змеевика конденсатора должен быть охлажден так, чтобы после расширения его температура становилась достаточно низкой для создания охлаждающего эффекта. Для этого в конструкции климатической техники используется собой обычный вентилятор с тремя или четырьмя лопастями, который приводится в движение двигателем. Он расположен перед компрессором и змеевиком конденсатора. Когда лопасти вентилятора вращаются, он поглощает окружающий воздух из открытого пространства и обдувает узлы прибора. Горячий воздух возвращается в открытое пространство, и циркуляция продолжается.

4) Расширительный клапан:

Расширительный клапан представляет собой медную капиллярную трубку. В сплит-системах больших мощностей используется термостатический расширительный клапан, который приводится в действие электронным способом автоматически. Хладагент покидает конденсатор и поступает в расширительный клапан, где его температура и давление падают.

Критерии выбора

Представление о том, как устроен прибор и его возможностях, позволяет выбрать наиболее подходящий климатический агрегат. Что лучше: кондиционер или сплит-система?

Преимущества моноблока:

  • Лёгкий монтаж;
  • Неприхотливость в использовании;
  • Мобильность;
  • Более низкая цена.

Минусы эксплуатации:

  • Небольшая мощность — до 4 кВт;
  • Громоздкость, непрезентабельный внешний вид;
  • Меньшая эффективность работы;
  • Шум во время работы до 50 Дб;
  • Конденсат скапливается в поддоне, его нужно периодически удалять.
  • При установке оконных кондиционеров снижается естественная освещённость помещения.

Такие приборы идеально подходят когда нужно создать комфортные условия в течение двух-трёх жарких месяцев в помещениях малой кубатуры: в небольших квартирах, на даче. Устройства легко транспортировать. Чтобы подключить прибор не требуется особых навыков и времени.

Как работает сплит-система (достоинства):

  • Умеренно тихий режим работы (до 30 Дб);
  • Мощность 7 кВт и выше;
  • Энергоэкономичность, высокий КПД;
  • Наличие ночного режима, регулировки заданной температуры и влажности, удалённое управление с помощью пульта;
  • Возможность направлять воздушную струю в нужном направлении;
  • Широкий ассортимент двухмодульных аппаратов позволяет подобрать подходящую модель.

Внутренний блок выглядит эстетично, хорошо вписывается в любой интерьер. Устройство может работать в различных режимах: охлаждения, обогрева, сушки, усиленной очистки, ионизации.

Особенно наглядно выглядят достоинства климатических установок инверторного типа:

  • Работают без отключения, отсутствуют перепады температуры;
  • Автоматически регулируется уровень мощности;
  • Малое количество пусковых токов обеспечивает длительный срок службы устройства, возможность установки в зданиях со слабой проводкой.
  • Экономия энергопотребления составляет 20-25%;
  • Бесшумность работы позволяет устанавливать инверторы в спальнях, детских комнатах.

Недостатки сплит-систем:

  • Монтаж оборудования должен проводить специалист, стоимость работ может достигать трети от цены агрегата;
  • Требуют регулярного техобслуживания, чувствительны к скачкам напряжения;
  • Стоимость значительно выше.

Климатические установки с двумя блоками приобретают для круглосуточной работы летом и в период межсезонья. Двухмодульные системы покупают в квартиры, где проживают аллергики, часто болеющие дети.

Принцип действия сплит-системы кондиционера позволяет установить комфортные климатические условия проживания в любое время года. Многообразие функций удовлетворяет любые запросы пользователей.

Устройство и технические моменты

Для надежной, безопасной и эффективной работы канального кондиционера во внешнем блоке имеется и вспомогательное оборудование — заправочные штуцеры, система автоматики, различного рода измерительные датчики, электронная система оповещения o нарушениях работы кондиционера. Размещается внешний блок на открытом воздухе, желательно со стороны менее доступной для солнечных лучей. Чаще его крепление производится на стене, но возможна установка на земле или в других удобных местах.
При установке необходимо учитывать технические характеристики и рекомендуемые перепады высот и расстояния между наружным и внутренним блоками. Во внутреннем блоке размещается минимум элементов холодильного контура и других элементов, исходя из того что внутренний блок устанавливается внутри помещения, где находятся люди и шум от работы такого кондиционера должен быть минимальным. Поэтому в корпусе канального внутреннего блока располагается как можно меньше элементов — это теплообменник испарителя и вентилятор, который обдувает этот теплообменник. Также в нем могут быть расположены: воздушный фильтр грубой очистки, один или несколько датчиков температуры, блок приема сигнала управления от инфракрасного пульта управления (для некоторых моделей как опция).

Обслуживание и уход

Канальные кондиционеры способны очистить и охладить воздух. Они убирают из атмосферы помещения вирусы и бактерии, вызывающие аллергию пыль, пух и частички грязи. Но чтобы оборудование прослужило долго, работало исправно и без перебоев, необходимо периодически проводить техосмотр и обслуживание техники. Вся процедура заключается в нескольких действиях:

  • внутренние элементы очищают от накопившейся пыли;
  • обрабатывают их химическими антибактериальными средствами;
  • всю конструкцию дезинфицируют паром под высоким давлением;
  • проверяют функционирование всех деталей — магистрали, электроники, блоков и дренажной системы;
  • включают оборудование и регулируют качество теплоизоляции.

Если прибор был смонтирован скрытым образом, то при проверке разбирают все ячейки. Дополнительно измеряют уровень охлаждающей жидкости и при необходимости доливают её. А также нужно обработать стены, в которых проложена магистраль, защитной плёнкой, защищающей от грязи и пыли.

Канальные системы — это оптимальный вариант создания подходящего микроклимата в больших помещениях с несколькими комнатами (офисах, супермаркетах, театрах). Конструкцию сложно заметить в интерьере, но это не мешает жильцам наслаждаться всеми достоинствами техники.

Типы канальных кондиционеров

1. Канальные кондиционеры есть инверторные и неинверторные. Упоминать можно о класиификации кондиционеров по работе на тепло/холод или только на холод, но последние практически не предлагаются на нашем рынке. Некоторые инверторные кондиционеры могут полностью выполнять функцию экономной системы отопления.

2. Канальные кондиционеры различают по создаваемому ими напору подаваемого воздуха. Именно от напора воздуха зависит конфигурация и максимальная длина воздуховодов, которые соединяют внутренний блок канального кондиционера и охлаждаемое помещение.

Низконапорные канальные кондиционеры обеспечивают напор до 45 Па. Длина воздуховодов для низконапорных кондиционеров минимальна. Это самые простые модели, способные охлаждать только небольшую площадь или несколько помещений, расположенных рядом. Низконапорные кондиционеры широко распространены в номерах гостиниц.

Средненапорные канальные кондиционеры, с напором до 100 Па, способны обслуживать несколько помещений, находящихся на расстоянии друг от друга. Получили распространение в квартирах и небольших офисах.

Высоконапорные канальные кондиционеры — это самые мощные агрегаты, с напором воздуха до 250 Па. Они позволяют использовать разветвленную сеть воздуховодов. Применяются для кондиционирования больших помещений – залов, вестибюлей, больших магазинов, ресторанов, офисов и т.д.

3. С канальными кондиционерами часто реализуют функцию подмеса свежего воздуха, — можно это делать в обьеме до 30% производительности кондиционера поскольку он рассчитан прежде всего на работу в режиме рециркуляции.

В таком случае для обеспечения подачи воздуха в дополнение к канальному кондиционеру необходимо устанавливать нагреватель, обеспечивающий необходимый подогрев подаваемого воздуха зимой или применять отдельные приточные вентиляционные установки со встроенными нагревателями.

Канальные сплит-системы с приточной вентиляцией позволяют эффективно решать одновременно задачи вентиляции и кондиционирования помещения в течение всего года. Как правило, соотношение рециркуляционного и свежего воздуха принимают в пропорции 70-80% рециркуляционного и 20-30% свежего воздуха.

Преимущества и недостатки

Как и любая электротехника, системы кондиционирования канального типа имеют своих поклонников и противников. Основные аргументы, которыми апеллируют те и другие, сведены в таблицу.

Положительные аспекты Отрицательные моменты
Встраиваемый характер установки (внутренний блок и коммуникации скрыты от глаз). При ошибках проектирования и установки система может создавать излишний шум.
Возможность совмещения систем кондиционирования и вентиляции. Планирование, монтажные работы и техобслуживание требуют привлечения специалистов.
При помощи одного кондиционера можно охлаждать воздух в нескольких комнатах. Необходимость сооружения фальшь-потолка или ниш над полом.
Низкий уровень шума.

Итак, выше было рассмотрено климатическое оборудование канального типа, которое с равным успехом может применяться и в жилых домах (больших многокомнатных квартирах), и в промышленных помещениях, при условии выбора техники с соответствующей производительностью. Но принимать решение о покупки такого рода системы следует на этапе проектирования здания либо перед проведением капитального ремонта.

https://youtube.com/watch?v=ehIoLCpHiR8

Заключение

В зависимости от установки используются воздуховоды разных размеров, сечения и материалов изготовления. Большой выбор доступных вариантов позволяет решать любые задачи в рамках построения систем кондиционирования и вентиляции.

Источники

  • https://TehnoExpert.top/reyting-kanalnyh-konditsionerov
  • https://dantex.ru/articles/vozdukhovody-dlya-konditsionerov-i-sistem-ventilyatsii/
  • https://www.akruks.net/article/sistema_konditsionirovanija/p486-montazh_kanaljnogo_konditsionera/
  • https://sovet-ingenera.com/vent/cond/chto-takoe-kanalnaya-split-sistema.html
  • https://tehnika.expert/klimaticheskaya/kondicioner/princip-raboty-kanalnogo.html
  • https://dantex.ru/articles/kanalnyj-kondicioner-princip-raboty-ustrojstvo/
  • https://AeroClima.ru/kondicionirovanie/kanalnyj-konditsioner/
  • https://oventilyacii.ru/ventilyaciya/kondicionirovanie/printsipy-raboty-i-ustrojstvo-kanalnogo-konditsionera.html
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Закупки с умом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
