Демонтаж кондиционера с сохранением фреона: этапы и тонкости процесса дмитрий никитин, блог малоэтажная страна

14 Несколько полезных советов

Приготовив необходимый инструмент, ознакомившись с инструкцией и просмотрев соответствующие видео в интернете, также следует узнать несколько важных тонкостей:

Как при полном демонтаже сплит-системы, так и при частичном переносе устройства не следует слишком беспокоиться за сохранность медных трубок

Их замена не будет стоить слишком больших средств и установка новых всегда лучше, чем ремонт старых.
Если тяжело понять, какой трубопровод жидкостный, а какой газовый, то необходимо обратить внимание на диаметр патрубков. Жидкостный трубопровод, он также отводящий, всегда тоньше чем газовый подводящий.

Примеры трубок на кондиционере

При транспортировке систему следует обкладывать любым уплотнителем, так как любой удар по корпусу может привести к потере фреона или выходу из строя устройства.

И самый главный совет – никогда не спешить, так как данные системы требуют точных и аккуратных движений, сила здесь поможет не всегда.

Источники

https://morrozko.ru/kak-demontirovat-konditsioner-bez-poteri-freona/
https://konder77.ru/services/konditsionery/demontazh/
https://tehnika.expert/klimaticheskaya/kondicioner/kak-snyat.html
https://hitech-online.ru/klimaticheskaya/konditsioner/kak-snyat.html
https://homengineer.ru/conditioning/montazh/kak-perevesit
https://TopVentilyaciya.ru/konditsionirovanie/demontazh-konditsionera.html
https://foundmaster.ru/climatic/neskolko-pravil-kak-demontirovat-bytovoj-konditsioner.html
https://tehnikoved.ru/klimaticheskaya-tehnika/konditsioner/kak-snyat-konditsioner.html
https://TechnoSova.ru/klimaticheskaja-tehnika/kondicioner/demontazh/

Как правильно снять кондиционер

Есть три обязательных условия, чтобы снять кондиционер самому:

Наружный блок должен находится в пределах досягаемости. Если он стоит на фасаде многоквартирного дома выше уровня второго этажа, то его можно демонтировать только из окна или с балкона. В противном случае нужно привлекать специалистов промышленного альпинизма.
Чтобы снять тяжелые блоки со стены и правильно отключить компрессор, нужен хотя бы один помощник.
Необходимо взять в аренду манометрическую станцию именно под тот тип фреона, который закачан в эту модель кондиционера.

Примечание. Последний пункт касается станций с обычными (стрелочными) манометрами. Цифровые коллекторы настраиваются под марку хладагента.

Меры предосторожности

Перед тем как заняться демонтажем устройства, надо разобраться с особенностями его устройства. Это поможет избежать возникновения неприятных последствий при проведении работы. В составе прибора есть два основных блока — внутренний и наружный. Они совмещены между собой магистралями, которые нужны для передвижения хладагента.

Чаще всего именно в этой части встречаются проблемы, которые возникают, когда человек пытается самостоятельно снять прибор:

неправильное отключение магистральной трубы, что приводит к частичной потере фреона;
попадание воздуха внутрь трубок, из-за чего кондиционер может поломаться;
проникновение посторонних предметов в магистральные трубы, что приводит к ухудшению циркуляции фреона.

Риски при самостоятельном демонтаже кондиционера

Если вы собираетесь осуществить демонтаж сплит-системы самостоятельно, будьте готовы к возможным неприятным последствиям.

Утечка хладагента из сплит-системы – это самая меньшая неприятность из тех, что может случиться, если неправильно снять кондиционер самостоятельно. Для заправки жидкости придется вызывать мастера и оплачивать не только его работу, но и довольно дорогой фреон.
Вакуумный насос является самой нежной деталью кондиционера. Для сохранности сплит-системы при продаже ее заправляют инертным газом, который стравливают при установке. Малейшая царапина от попавшей в трубку пылинки или льдинки конденсата приведет к его поломке. Замена наноса, стоящего немалую сумму, подразумевает также регулировку всей системы, за которую тоже придется заплатить.
Категорически запрещается перевозить заполненные фреоном кондиционеры. Дело в том, что процесс демонтажа, который будет описан ниже, подразумевает перекачку всего хладагента из сплит-системы во внешний блок. При этом там создается давление в несколько атмосфер. Во время перевозке конструкция аппарата может не выдержать нагрузки, например, если машину встряхнет на какой-нибудь яме. Тогда в лучшем случае нарушится герметичность кондиционера, а в худшем – произойдет взрыв.

В общем, самостоятельно пробовать снять кондиционер в квартире стоит только в случае, если его надо удалить на время проведения ремонта. Причем при демонтаже нужно все делать по инструкции и крайне аккуратно. Если вы не уверены в своих силах или собираетесь полностью снимать сплит-систему, то лучше вызвать профессионалов.

Демонтаж кондиционера по шагам

Разборка с сохранением работоспособности демонтируемого кондиционера заключается в следующем:

герметизация штуцеров трубопроводов;
отключение и демонтаж с фасада внешнего блока;
демонтаж в квартире внутреннего блока.

Ниже приведена инструкция по демонтажу настенного кондиционера.

Наружный блок

Чтобы снять наружный блок кондиционера, вначале отсоединяют трубки.

Есть два способа:

Откручивают накидные гайки, которые прижимают к фланцам штуцеров наружного блока развальцованные края трубок. А на место гаек навинчивают заранее заготовленные крышки. Достоинство — остаются целыми трубки. Недостаток — высок риск попадания в компрессор воздуха.
Бокорезами обрезают медные трубки (от штуцера около 15 см). Загибают края и зажимают (зачеканивают) с помощью тисков. Недостаток — трубки на новом месте надо ставить новые. Достоинство — операция проходит быстро и вероятность попадания внутрь пыли с воздухом гораздо ниже.

Примечание. Зачеканить надо и другой обрезанный край трубки, чтобы защитить испаритель внутреннего блока.

Следующий шаг — отключают кабели (сигнальный и силовой), снимают крепления блока к раме на наружной стене и поднимают его в помещение.

Компрессор

Одной из ситуаций, когда необходимо снять наружный блок, может быть замена компрессора кондиционера. И в этом случае алгоритм демонтажа немного иной. Отличия следующие:

Фреон необходимо полностью удалить из системы. Правильный способ — собрать его в баллон с помощью станции по откачке фреона. Неправильный, но простой — спустить его в атмосферу (если замена компрессора проходит в теплое время года и температура воздуха выше температуры кипения фреона при нормальном давлении).
Зачеканивать трубки нет необходимости — после установки нового компрессора систему «откачивают» внешним вакуумным насосом.

Заменить самостоятельно компрессор кондиционера неспециалисту невозможно. Помимо вакуумного насоса и манометрической станции, необходимо иметь газовую горелку, чтобы отсоединить от системы всасывающий и выпускной патрубки старого компрессора, а затем подпаять к системе новый агрегат. И даже если взять в аренду оборудование, надо иметь навыки обращения с ним.

Снять блок самому можно, а для замены компрессора лучше пригласить профессионала.

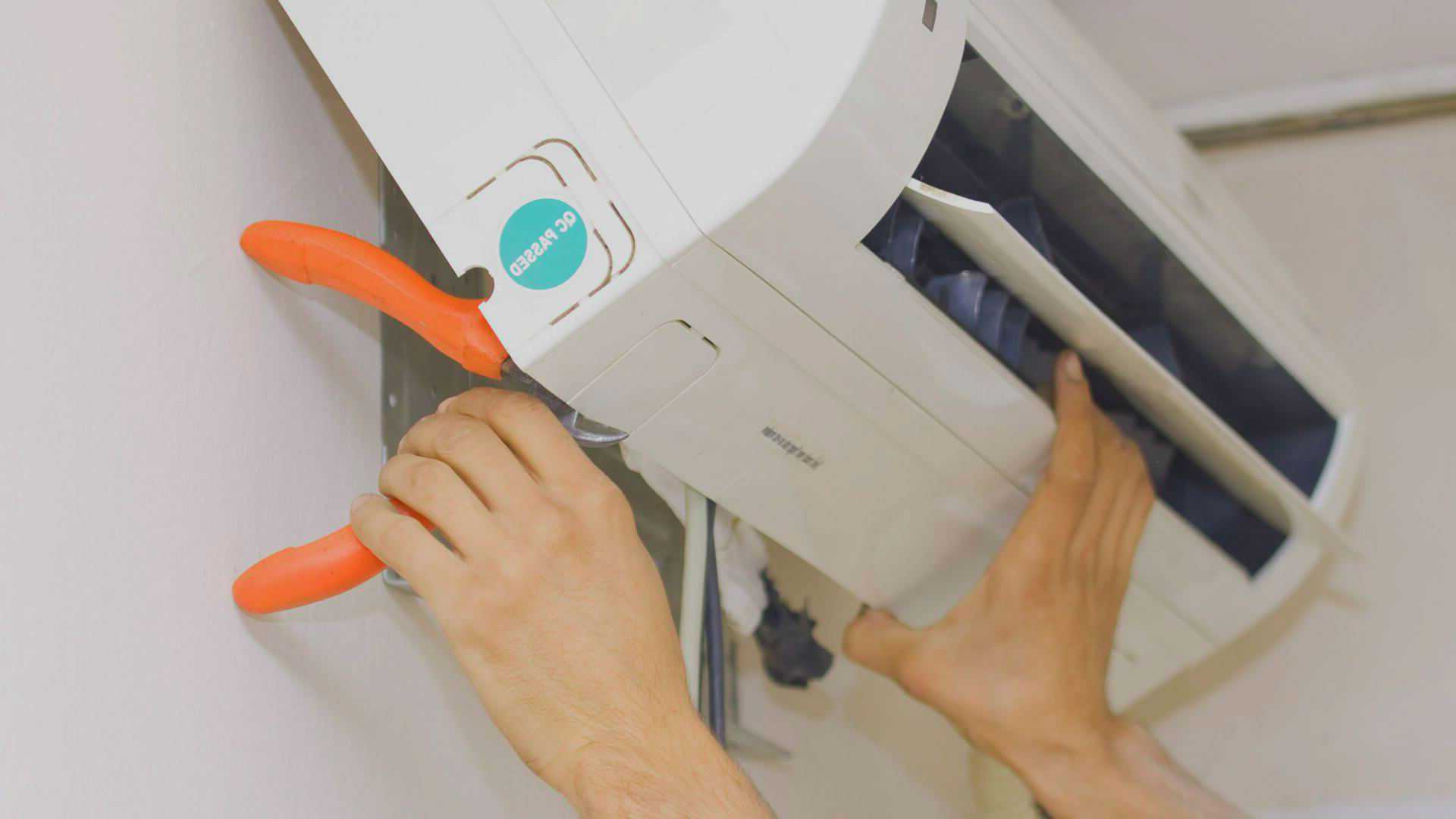

Внутренний блок

Большинство бытовых сплит-систем имеют настенный внутренний блок (хотя есть и другие варианты размещения). Но за исключением канального кондиционера, остальные виды демонтируют по общему принципу.

Чтобы снять внутренний настенный блок, поступают следующим образом:

снимают крышку корпуса;
отсоединяют кабели и провода;
обрезают и зачеканивают медные трубки, которые идут к испарителю внутреннего блока;
обрезают дренажную трубу, сливают конденсат;
«отщелкивают» защелки крепления корпуса к монтажной пластине;
снимают блок и откручивают со стены пластину.

Подготовительный этап

Он включает в себя сбор инструментов, необходимых для демонтажа системы. Лучше всего приобретать профессиональное оборудование, благодаря которому снять сплит-систему без потери фреона будет наиболее удобно и реально.

Тем, кто не обладает достаточным запасом профессионального оборудования, поможет в работе ряд инструментов:

Кусачки.
Шестигранники (размер 5-10 мм), для того чтобы открутить штуцера.
Набор гаечных ключей.
Изолента, скотч, малярная лента.
Перманентный маркер.
Слесарные тиски.
Надежный нож (подойдет канцелярский).
Стремянка, необходимая для демонтажа внутреннего модуля.
Заглушки для труб.
Плоскогубцы.
Набор отверток.
Труборез или ножовка, которая универсальна и в дальнейшем понадобится в хозяйстве.
Манометрический коллектор или манометр, благодаря которому можно измерить давление в кондиционере, понадобится в том случае, когда необходимо перекачать фреон в наружный блок. Эти приборы выдерживают давление в 10-15 бар.
Страховочное снаряжение и оборудование, на котором не стоит экономить.

Как правильно перевесить кондиционер

Часто возникают ситуации, при которых перенос кондиционера актуальнее, чем его полный демонтаж. При этом один из блоков оставляют на своём месте, а для второго просто удлиняют трубки. Процесс снятия как внутреннего, так и внешнего блока ничем не отличается от описанных выше, единственным отличием становится необходимость в наращивании медных или обыкновенных патрубков.

При демонтаже одного из блоков также следует следить за сохранностью фреона и перед проведением всех операций закачать его в наружный блок. Перевесить сплит-систему после её отстыковки необходимо максимально аккуратно, не повредив корпус кондиционера. Для большей экономии средств пайкой труб можно не заниматься самостоятельно, а поручить это дело специалистам. У мастеров по обслуживанию сплит-систем есть соответствующая графа в прайс-листе, которая называется, как удлинение межблочной трассы.

Последствия некорректного демонтажа

Неправильный демонтаж кондиционера может иметь ряд неприятных последствий:

охладительный контур потеряет герметичность, и/или произойдет утечка фреона — устранение этой проблемы будет стоить очень дорого;
внутрь контура могут попасть частички пыли или капельки воды, что негативно скажется на работе компрессора — именно поэтому не рекомендуется проводить снятие сплит-системы во время дождя или снегопада;
существует риск падения наружного блока с высоты, что приведет к его поломке и последующей замене;
могут произойти механические повреждения одного из блоков или трассы, что чревато разгерметизацией корпуса, утечкой хладагента и попаданием внутрь влаги и грязи.

Таким образом, чтобы не вытек фреон, внутрь системы не проникла жидкость или пыль, а техника не получила повреждений, необходимо действовать максимально осторожно и соблюдать правила демонтажа. Итак, несмотря на то, что работы по демонтажу кондиционера рекомендуется доверить профессионалам, при необходимости эту операцию можно провести самостоятельно

Для этого потребуется собрать или взять в аренду специальный инструмент, а также воспользоваться инструкцией по эксплуатации, где подробно расписаны все необходимые действия. Во время работ следует соблюдать осторожность, чтобы не нанести вред технике. В помощь домашнему мастеру в Интернете доступно множество обучающих видео, посвященных этой операции, а сам процесс примерно одинаков для техники разных брендов

Итак, несмотря на то, что работы по демонтажу кондиционера рекомендуется доверить профессионалам, при необходимости эту операцию можно провести самостоятельно. Для этого потребуется собрать или взять в аренду специальный инструмент, а также воспользоваться инструкцией по эксплуатации, где подробно расписаны все необходимые действия

Во время работ следует соблюдать осторожность, чтобы не нанести вред технике. В помощь домашнему мастеру в Интернете доступно множество обучающих видео, посвященных этой операции, а сам процесс примерно одинаков для техники разных брендов

https://youtube.com/watch?v=uu0KsaTfYV4

Демонтаж только внутреннего блока:

Внутренний блок снимается отдельно, когда тот мешает в проведении ремонта. После ремонта снова устанавливается на место. Его можно снять отдельно, если кондиционер установлен правильно. Бывают случаи, когда гайки внутреннего блока спрятаны в стене, что недопустимо. Тогда снятие кондиционера придется производить вместе с «трассой».
Сначала проделываем операции пунктов с 1 по 4. Далее делаем следующее:

отщелкиваем нижние клипсы внутреннего блока. Ставим какую-либо подпорку под блок;
раскрываем флекс под блоком. Откручиваем гайки двумя ключами, при этом стравливается остаток газа (может вытечь немного масла). Заклеиваем все концы трубок;
открываем крышку подключения межблочных проводов внутреннего блока. Подписываем, как соединены провода. Затем отключаем их;
отсоединяем дренажный шланг (при этом может потечь вода);
отсоединяем кабель «питания», если он идет к внутреннему блоку. Проверяем, нет ли других дополнительных проводов;
убираем подпорку и снимаем внутренний блок (вверх) с пластины;
затем снимаем пластину внутреннего блока.

Для последующей установки прибора потребуется вакуумирование системы.

Демонтаж кондиционера в зимнее время

Процесс демонтажа кондиционера в зимнее время при температуре ниже -5 градусов не рекомендуется. Причины носят следующий характер:

хладагент не поступит полностью в наружный блок;
на морозе не разбираются соединения, могут выйти из строя сальники вентилей.

В случае острой необходимости с помощью строительного фена прогреваются в наружном блоке все штуцера. Для сохранения в нем части фреона закрываются оба вентиля и снимаются заглушки. От штуцеров откручиваются трубки, и оставшаяся часть хладагента уходит в атмосферу. Дальше работа ведется в соответствии с инструкцией.

Если температура воздуха отрицательная, но выше -5 градусов, то демонтаж ведется в обычном порядке. При этом обязательным условием является наличие манометра.

Работа по демонтажу кондиционера — сложный процесс. Однако при наличии достаточных знаний его можно провести своими руками. Лучше заниматься этим в летнее время. Перед началом такой процедуры следует приобрести инструменты и манометр. Желательно присутствие помощника, поскольку оборудование тяжелое.

Современный кондиционер – это и тепловентилятор, и охладитель. В мороз тщательная перекачка фреона может не потребоваться – температура в наружном блоке довольно низкая, чтобы удержать его в жидком состоянии. Закрыв вентили, можно почти сразу, как давление фреона упадёт до нуля (за секунды), перекрыть вентили, снять электропровода, дренаж и фреонопроводы. Если задвижки примёрзли и не движутся – прогрейте их, например, феном. То же самое проделайте с компрессором, если тот не запускается.

Не пытайтесь поступить наоборот – перекачать жидкость во внутренний блок. На нём нет таких же задвижек. Теоретически змеевик внутреннего блока выдержал бы такое давление. Но не думайте, что если за окном «минус», то поступают иначе. И в жару, и в мороз фреон сжижается на хранение в наружном блоке, а не во внутреннем.

Подготовка кондиционера

Прежде чем начать демонтаж, требуется провести подготовительный этап. Предварительно стоит оценить, можно ли провести работу из окна или балкона. Если нет – стоит обзавестись оборудованием для промышленного альпинизма.

К другим факторам подготовки причисляют:

Присутствие помощника. Самому с такой проблемой не справиться.
Наличие манометра.
Подготовка необходимых инструментов: набор гаечных и шестигранных ключей, крестообразная отвертка, торцевой и газовый ключ, заглушки и труборез.

Общие рекомендации:

Знакомство с инструкцией производителя кондиционера.
Перекрытие каналов, подающих фреон.
Оценка состояния уровня хладагента при включенном аппарате.
Отсоединение электропитания.

После проведенных шагов можно начинать поэтапный демонтаж сплит-системы.

Спуск фреона

Перед удалением обеих модулей необходимо спустить фреон.

Есть всего два варианта сохранить объем фреона при демонтаже оборудования самому:

Применение компрессора аппарата при перетекании хладагента во внешнюю часть.
Второй вариант заключается в сборе хладагента в двухвентильный баллон. Применяют при ситуациях, когда эксплуатация компрессора невозможна. Например – отрицательная внешняя температура.

Выполнив это условие, переходим к механической разборке устройства.

На что обращать внимание при демонтаже

Самым хрупким местом в кондиционере является насос компрессора. Не взирая на компактные размеры, конструкция такого насоса включает в себя сложные механические составляющие: роторы с кулачками, герметичные элементы системы и камера, в которой происходит основная работа.

При попадании обыкновенной пыли могут быть повреждены стенки камеры, соответственно – фреон будет бесцельно перемещаться по системе, не совершая какую-либо полезную работу. Поэтому основным лозунгом при демонтаже кондиционера является сохранность вакуума в системе, что, в свою очередь, требует герметичности всех наружных отверстий.

Набор инструментов

Разборку, как и установку кондиционера настоятельно рекомендуется доверять профессиональным монтажникам. Это во многом гарантирует качественно проведенную процедуру монтажа, без появления неприятных последствий в обоих случаях. Но если средств на дорогостоящую услугу нет, при определенных умениях, навыках разборку возможно произвести самостоятельно.

Основной момент при демонтаже сплит-системы – аккуратное, последовательное соблюдение основных правил, которые позволят сохранить функционирование оборудования. Во многом здесь будут полезны специальные инструменты, которые помогут совершить разборку с наименьшими усилиями, более качественно. К ним относятся:

труборез
бокорез
строительный нож
отвертка крестовая
отвертка интегральная
шестигранные ключи торцевые
ключи рожковые
ключи разводные
дрель, шуруповерт
манометрический коллектор.

Набор этих инструментов обязателен, потому что не многие стандартные монтажные приспособления могут пригодиться. Используя последние, вероятно нанести непоправимые повреждения системе, после чего ее придется менять.

Особенности расположения и подключения внутренних блоков

В принципе, большинство типов блоков (кроме канального) имеют схожий алгоритм демонтажа:

снимают крышку;
отключают кабели;
отсоединяют трубы системы циркуляции хладагента (те же два варианта, что и для внешнего блока);
обрезают дренажную трубу;
опорожняют дренажную емкость;
раскрывают защелки, крепящие внутренний блок к монтажной пластине (у каждого типа и торговой марки своя система);
снимают блок;
демонтируют пластину.

Самый сложный демонтаж у канального кондиционера. И не столько сложно снять внутренний блок, хотя до него надо еще добраться, сколько демонтировать систему воздуховодов, адаптеров, диффузоров и решеток.

рмнт.ру

Несколько полезных советов

Примеры трубок на кондиционере

Несколько полезных советов

Примеры трубок на кондиционере

Транспортировка фреона

При демонтаже наружного модуля первостепенной задачей является «упаковка» фреона. Необходимо качественно произвести эту процедуру, чтобы впоследствии не тратить время, деньги на дозаправку кондиционера

следует обратить внимание на точность, аккуратность проведения перекачки хладагента

Воспроизвести возможно с помощью манометрического коллектора, либо без него. Этот прибор сможет показать, когда в охлаждающем контуре будет достигнут вакуум. Именно в этом случае и следует перекрывать второй вентиль для «запаковки» фреона внутри конденсатора.

Пошаговые рекомендации:

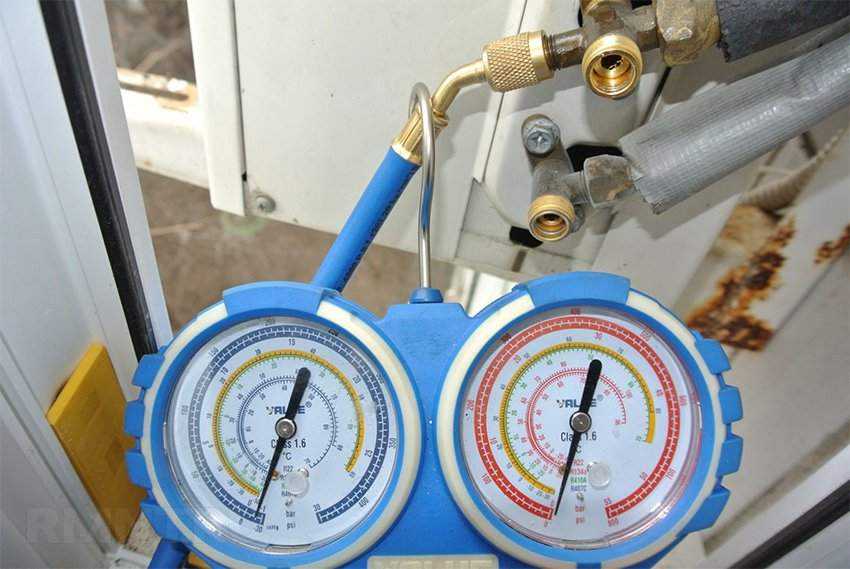

манометрический коллектор подключить к ниппелю на штуцере вместо патрубка с жидкостью охладительного контура (он тоньше по сравнению со вторым, по которому проходит газовый фреон);
если прибор отсутствует, начинать необходимо со следующего пункта;
поставить сплит-систему на режим охлаждения, определив самую низкую температуру, на которую способно оборудование по своим техническим характеристикам (необходимо узнать в инструкции по эксплуатации). Так блок работает не менее 10 минут;
закрыть вентиль жидкостного патрубка (более тонкий. Закрывается шестигранным ключом под защитным колпачком);
на манометрическом коллекторе следить за стрелкой, пока она не достигнет уровня вакуум. Если манометра нет, необходимо засечь на часах 1 минуту;
по истечении времени/достижения нужного показателя на приборе закрыть вентиль газового патрубка шестигранным ключом;
выключить кондиционер;
защитные колпачки поставить обратно.

Особенности работ в зимнее время

хладагент не поступит полностью в наружный блок;
на морозе не разбираются соединения, могут выйти из строя сальники вентилей.

Как самому демонтировать внутренний блок?

Очень важным этапом является демонтаж комнатного блока кондиционера. Мы уже рассматривали схему выполнения работ по его разборке и снятию. Теперь нужно более подробно остановиться на том, как отсоединить все важные детали и не упустить существенные мелочи.

Нужно быть очень аккуратным при работе с испарителем, так как его очень легко повредить при снятии, точнее можно испортить его систему крепления. Рядом с испарителем находятся провода, которые закреплены защелками. Их также нужно постараться не задеть. Очень часто крышка, которая закрывает испаритель, находится с той стороны, где кондиционер примыкает к стене и до нее бывает очень трудно добраться.

Выйти из сложной ситуации поможет отвертка, точнее ее часть. Нужна отвертка с наконечником в виде креста. Удерживая ее при помощи пассатижей, действовать нужно будет вслепую. В то время как вы отвинчиваете шурупы, удерживающие блок кондиционера на стене, ваши помощники должны держать его, иначе, когда крепления ослабнут, кондиционер может упасть, а это чревато поломкой оборудования.

Таким образом, если вы надумали самостоятельно разбирать данное оборудование, то нужно быть хоть немного уверенным в своих силах и успехе операции. Даже, если все работы были выполнены правильно, и самостоятельный демонтаж кондиционера прошел в целом успешно, возможны проблемы при самой транспортировке.

Перевозя такое хрупкое оборудование, как кондиционер, тряска в автомобиле недопустима, так как устройство может существенно пострадать. Если вы вдруг услышали негромкий хлопок где-то в коробке с кондиционером, то возможно вам придется вскоре приобретать новое устройство.

Заключение

Решая вопрос, как снять сплит систему самому, не забывайте и о собственной безопасности. Все просто, если вы живете в своем доме: подставили стремянку и выполнили необходимые работы. А если вы проживаете в многоквартирном жилом доме, на последнем этаже, и у вас нет ни лоджии, ни балкона?

В этом случае без посторонней помощи будет не обойтись. Придется привлекать знакомых, которые смогли бы вас подстраховать.

Демонтаж сплит системы позволяет заняться и ее очисткой. Когда вы будете отсоединять сливные шланги, проверьте их. Просмотрите лопасти вентилятора. Вполне возможно, что за период долгой работы поверхности загрязнились, и их не мешало бы промыть.

Только все работы желательно выполнять после того, как выполнен демонтаж оборудования и не забывайте, что во внутреннем блоке встроены электрические схемы и платы. Поэтому, если вы решили намыть вентилятор, сначала обязательно его снимите.

Заключение

У любого владельца охлаждающей сплит – системы рано или поздно возникает необходимость в ее чистке, ремонте, перевозке либо же замене. Возникает соблазн снять кондиционер своими руками. Процедура демонтажа устройства проста и сложна одновременно

Следует четко придерживаться последовательно выполняемых действий, а также соблюдать меры предосторожности в том случае, если вы полагаетесь лишь на собственные технико – инженерные навыки в этом специфическом деле. Лучше, если в своих силах уверенности нет, все же обратиться к квалифицированным специалистам

Конечно, это влечет за собой определенные материальные затраты, но помните, что покупка нового прибора в случае поломки предыдущего экземпляра будет стоить вам значительно дороже. Так что, возможно, экономить, в данной ситуации, смысла нет.
