Замена жиклеров в газовой плите: устройство, назначение и правила замены форсунок

Основные параметры форсунок

Развитие газобаллонной аппаратуры спровоцировало появление огромного количества разновидностей форсунок. Параметры разделения дозаторов насчитываются не несколько положений, а порядка десяти наиболее важных подразделений. Если быть точнее, форсунки ГБО классифицируются по:

Материалу корпуса (металлические или пластмассовые);
Типу дозируемого топлива (пропан-бутан или метан);
Рабочему напряжению катушки;
Рабочему давлению и максимально возможному;
Времени открытия и закрытия (то есть, могут быть моментальными, с задержкой или по настройке);
Электрическому сопротивлению катушки;
Рабочему диапазону температур;
Наружному диаметру выпускного штуцера;
Диаметру седла клапана;
Доступным к калибровке жиклёрам.

Устройство газовой плиты с электророзжигом

Дарина, Hansa, Ardo – такие разные и одновременно одинаковые. Ремонт газовых плит Гефест как две капли воды напоминает ремонт Аристона; газовые плиты составлены типовыми узлами. Достаточно рассмотреть единственное устройство, чтобы понимать схему. Запаситесь справочником, чтобы правильно выдержать давление газа. При правильной настройке пламя ровное, синего цвета. Оранжевые всполохи показывают нарушение баланса топливной смеси. При неправильных настройках происходит срыв пламени (особенно свойственно рожковым духовым шкафам).

Прочитавшим обзоры портала ВашТехник, касающиеся газовых проточных водонагревателей, самостоятельный ремонт газовых плит покажется детской забавой! Делать собственноручно нельзя, а почистить прибор можно. Чистить мастеру предстоит свечи, датчики горения, конфорки, иногда сопла. Внутри газовой плиты много интересного. Осваивающему правильную чистку оборудования следует понимать, что увидим внутри. Под столом газовой плиты:

Конфорки. Часто крепятся к столу газовой плиты болтами. Каждая конфорка состоит из крышки, рассекателя, инжектора (сопла). Под столом жестко не крепятся, к каждой подходит стальная или медная трубка, крепление ведется наподобие американки. Понадобится ключ ориентировочно на 13, чтобы изделия поснимать. Удобнее чистить, если что забилось внутрь. Опасайтесь сорвать головку, резьбу – придется менять. После сборки проверяйте герметичность обмыливанием. Процедура заключается в нанесении пены на спорные узлы.
По периметру конфорки две свечи. Одна служит розжигу (за счет пьезоэлемента либо электронной схемы), вторая является термопарой, включенной схемой контроля горения. Отличить достаточно просто. Высоковольтная свеча розжига одета керамическим кафтаном, чтобы искру не пробило ниже заданного уровня. Когда течет дуга, видно: язык разряда облизывает корпус конфорки. Газовые плиты с электророзжигом мастер правильно заземлит. Остерегайтесь применять подводки водопроводные, соединители, пронизанные металлическими нитями. При монтаже от стояка шланги отделяются специальными прокладками. Несоблюдение правила легко спровоцирует взрыв в благоприятных ситуациях. Писали подробнее, напоминаем очередной раз. Свеча с термопарой одета бронзовым кафтаном, проводящим тепло. Тем быстрее полупроводники остынут, потухни пламя, надежнее сработает защита, перекрывающая подачу газа.

Чаще под столом стоит коллектор. Толстая трубка, от которой к любой конфорке идет подводка. Ток газа контролируется электромагнитными клапанами. сло обычно равно числу конфорок. При затухании пламени горелки остальные будут гореть. Целесообразность решения возможно оспорить, но так делается. Каждый электромагнитный клапан содержит катушку индуктивности. Термопара нагревается, появляется ЭДС (десятки милливольт), удерживающая устройства открытыми. Полный порядок включения: поворачиваем регулятор подачи газа, надавливаем. Жмем кнопку пьезорозжига, либо электронная схема делает комплекс процедур самостоятельно. Ручку фиксированное время удерживаем. Прогревается термопара, начинает вырабатываться ЭДС, электромагнитный клапан удерживается открытым за счет явления, открытого Зеебеком. Стоит газу потухнуть, свеча датчика остывает, подача газа прекращается. Процесс инерционный, считаем, недалек день, в газовых плитах начнут использоваться датчики ионизации пламени, позволяющие защите сработать мгновенно.
Аналогично газовому коллектору внутри распределительный арматурный щиток. Разбегаются к каждому электроду розжига одиночные высоковольтные провода. Очередной способ отличить термопару: к датчику тянутся две жилы, сечением потоньше. Пробой искры идет на корпус, второй провод розжигу лишний. Лишись газовая плита заземления, обретаем шанс получить удар током. Возможны смертельные исходы – дополнительная причина доверить установку профессионалу. Коллектор подключается через разъемы. Имеется защита против неправильной ориентации штекера, местами перепутаете запросто. При открывании конфорки искра станет проскакивать на другом рассекателе. Мало приятного, возможен всполох пламени.

Если заряд формируется электронной схемой, найдете внутри простенький тиристор, диод, конденсатор, предохранители. Работает схема, питаемая зарядом конденсатора с последующим выплеском энергии искровым промежутком свечи. Ремонт электророзжига газовой плиты касается перечисленных элементов. Легко заметить неисправность. Сгоревшие элементы черного или схожего цвета.

Замена стола

Если у стола газовой плиты со временем появились явные повреждения эмали или же имеются деформации самой поверхности, то не стоит менять технику — можно обойтись меньшими затратами, купив стол. Для его замены необходимо:

снять решетку и горелки стола;
открутить и снять специальные защелки, расположенные на задней кромке стола
открутить 4 винта, фиксирующих стол к скобам и кронштейнам
снять стол

Для установки нового необходимо произвести сборку в обратной последовательности.

Плохо работают горелки

Горелки могут иметь разного рода неполадки в работе — это и слабое горение

, и прерывистая подача пламени. В первом случае причинами такой неисправности может быть:

слишком малое давление газа в сети;
неправильное расположение горелки (с перекосом);
засорилось отверстие сопла.

Для решения такой проблемы стоит обратиться в газовую службу для исключения первого пункта, в случае засорения сопла можно попытаться иголочкой прочистить канал или же купить новое сопло для надежности в последующей работе.

Если горелка коптит и горит с периодическими отрывами пламени

, то причиной тому может быть:

засорение жиклера (сопла);
деформация расcекателя.

Справиться с подобной неисправностью можно лишь заменой жиклера или рассекателя.

Не срабатывает кнопка ТУПа

ТУПом (терморегулятор с устройством предохранительным) оснащены многие газовые плиты GEFEST. Они могут быть представлены кнопками или встроены в ручки для установки в духовке нужной температуры. Не срабатывает кнопка в ряде случаев:

конец термопары неверно выставлен в пламени;
отсутствует контакт в месте соединения термопары и ТУПа;
неисправна термопара;
неисправен электромагнитный клапан.

Электророзжиг не поджигает газ

Перед тем, как разобрать газовую плиту, следует отключить от нее электропитание (напряжение для свечи – 220V), которое требуется для электроподжига. Данная неисправность аппарата с электроподжигом может затрагивать как одну конфорку, так и все сразу. Если искра не проскакивает на одной конфорке, это означает, что вышла из строя свеча (электрод) розжига. На ней, в керамическом изоляторе, может образоваться трещина, вследствие чего электрод перестает правильно работать.

Чтобы произвести ремонт газовой плиты своими руками по поводу замены свечи, достаточно снять конфорки, открыть крышку печки (открутив несколько болтов), и поменять электрод на новый.

Также частой неисправностью электроподжига на одной конфорке может быть повреждение провода, идущего к свече. Чтобы это проверить, необходимо при открытой крышке агрегата нажать на кнопку розжига. Если провод в каком-либо месте “пробит”, то вы увидите проскакивание искры в этом месте либо на корпус аппарата, либо на фольгу, которой покрыта духовка. Ремонт электроподжига газовой плиты при поврежденном проводе заключается в замене его на новый, либо его нужно переместить в другое место, чтобы не было “пробоя” на массу.

Процесс ремонта электророзжига газовой плиты Дарина подробно показан на этом видео:

Полезные советы по замене форсунок

Для проверки исправности плиты и отсутствия утечек газа рекомендуется раз в год вызывать мастера из газовой службы. Генеральную очистку плиты лучше проводить еженедельно. Уборку стола – после каждой готовки.

Применяя чрезмерное усилие, можно повредить газовую трубку или жиклер, что может обернуться более серьезным ремонтом плиты или поломкой жиклера. Поэтому там, где имеются специальные площадки под ключ, при откручивании и закручивании жиклера используйте два ключа – один для удержания трубки, второй – для вращения сопла.

Форму и цвет пламени на горелке духовки, оснащенной терморегулятором, правильно проверять, когда духовка холодная. Иначе в процесс вмешивается терморегулятор, убавляющий подачу газа при достижении температурой определенного порога. Это – его назначение.

В оборудовании старого образца дополнительно настраивают скорость подачи на конфорку воздуха.

В новых агрегатах сопла завинчивают без подмотки резьбы. В старых газовых конструкциях последние 3-4 шага резьбы уплотняют волокнистыми материалами.

Если в соединениях установлены уплотнители, старые резиновые колечки лучше заменить новыми.

На форумах встречаются советы по изменению сечения пропускного отверстия жиклера с помощью зачеканивания или помещения в отверстие проволочки. Это достаточно грубые способы, к которым прибегать не рекомендуется. Ни одним из этих способов нельзя точно скорректировать подачу газа. Не удастся также просверлить узкое отверстие с помощью тонкого сверла. Лучшим решением станет покупка нового жиклера с отверстием нужного диаметра.

Как почистить форсунки газовой плиты

Если вы заметили, что комфорки газовой плиты стали слабо гореть значит пришло время их почистить. Чаще всего загрязняются жиром рассекатели комфорок или сами форсунки.

Последовательность действий по чистке форсунок:

Выключить плиту чтобы она остыла;
Перекрыть подачу газа на плиту;
Открыть окно для вентиляции;
Необходимо снять решетку;
В зависимости от причины чистим рассекатели конфорок или сами форсунки;

Варианты чистки:

Раствор уксуса (литр воды и 1/2 стакана столового уксуса. Замочить на 30 минут. Затем промыть и просушить);
Раствор пищевой соды (сначала промыть моющим средством, затем замочить в растворе соды: 4 столовые ложки пищевой соды смешать с водой чтобы получилась густая паста. Нанести пасту на 30 минут. Затем промыть и высушить).

Меняем форсунки

Работа с газовыми приборами всегда сопряжена с особой осторожностью — все этапы следует выполнять строго по инструкции. Особенно это касается применения физической силы: одно чрезмерное усилие, и замена форсунки превращается в капитальный ремонт для вашей газовой плиты

Основа успешного ремонта, производимого своими руками — неукоснительное выполнение всех требований безопасности во время работ на газовом оборудовании. Для начала подготовим несложный набор инструментов. Потребуется отвертка под крест и набор рожковых и накидных (типа «звездочки») ключей:

для жиклеров — 8 мм (для сжиженного газа — 7 мм);
гайки конфорок — 14 мм;
наконечник трубопровода духового шкафа — 17 мм.

Перекрываем подачу газа к плите, подготавливаем стол для складирования различных снятых до поры деталей. Все фотографии сделаны при демонтаже плиты Брест 300, для других изделий замена таких деталей будет отличаться ненамного.

Конфорки плиты

На панели для варки имеются стандартные устройства, как показано на фото. Чтобы добраться до них, надо снять решетку.

Теперь аккуратно снимаем рассекатели и вынимаем конфорки из их гнезд.
Чтобы добраться до жиклеров, нам необходимо снять крышку конфорочного стола, которая крепится винтами.
У разных моделей — специфические крепления, нам надо было открутить всего два винта, и после этого крышка легко поднимается.

Нашему взору открылись две полосы из металла — траверсы, на каждой укреплены корпуса горелок, которые имеют одинаковую конструкцию, а разница состоит только в длине трубопровода из алюминия. На конце этой трубки и находится сопло, куда подается голубое топливо, а затем через отверстие на торце форсунки выходит в ножку конфорки, смешивается с воздухом и подается на рассекатель. Если отверстия рассекателя забиты, то пламя вырывается не изо всех точек — требуется прочистка или продувка отверстий.
Корпус горелки жестко закреплен на траверсе и удерживает вертикально всю конструкцию. Здесь следует сделать небольшое отступление и поговорить отдельно о специальных приспособлениях — существует миф среди пользователей об уникальном наборе трубчатых ключей, с помощью которых легко заменить жиклеры на любой модели газовой плиты. Любой, даже не имеющий технического образования человек сразу видит, что такой ключ не подберется к форсунке из-за особого строения всей конструкции. На первом фото отлично видно, каким образом закрепляется жиклер на трубопроводе в нашем случае, а рядом — другие конструкции газовых горелок от более современных видов плит, где форсунки вкручены в корпус сверху, стол разбирать не требуется. Такие варианты гораздо дороже стоят, но просты при замене жиклеров.

Чтобы освободить наконечник, необходимо найти специальный фиксатор — это пластина с прорезью и отверстием посредине, по виду напоминает прищепку

Одну сторону фиксатора сжимаем осторожно, без применения силы, вытягиваем его из гнезда — наконечник с жиклером свободен, нажимаем на трубку и он выходит вниз из кольца крепления.

Теперь можно приступать к замене. Есть два варианта: сдернуть наконечники со всех трубопроводов и откручивать жиклеры на столе или пытаться удалить жиклер на месте

Первый предпочтительнее, т. к. форсунки так прикипают к корпусу наконечника, что открутить их бывает очень трудно — для этого его иногда аккуратно зажимают в слесарные тиски. Если вы опасаетесь перепутать, то на всех наконечниках есть маркировка.

При сдергивании наконечника, внутри остается уплотнительное кольцо, поэтому при сборке его надо достать и одеть на трубку. Резьба форсунки не уплотняется — в этом нет технической необходимости. Кольца тоже ничем не смазываются, потому что внутреннее давление магистрального газопровода намного ниже, чем в трубах водопровода.

На этом замена форсунок на столе окончена, сборка производится в обратном порядке, но сначала надо поменять жиклеры в духовом шкафу.

Подключение и настройка

После установки форсунок для сжиженного газа, которые отличаются от таковых для природного, можно приступать к подключению самого баллона.

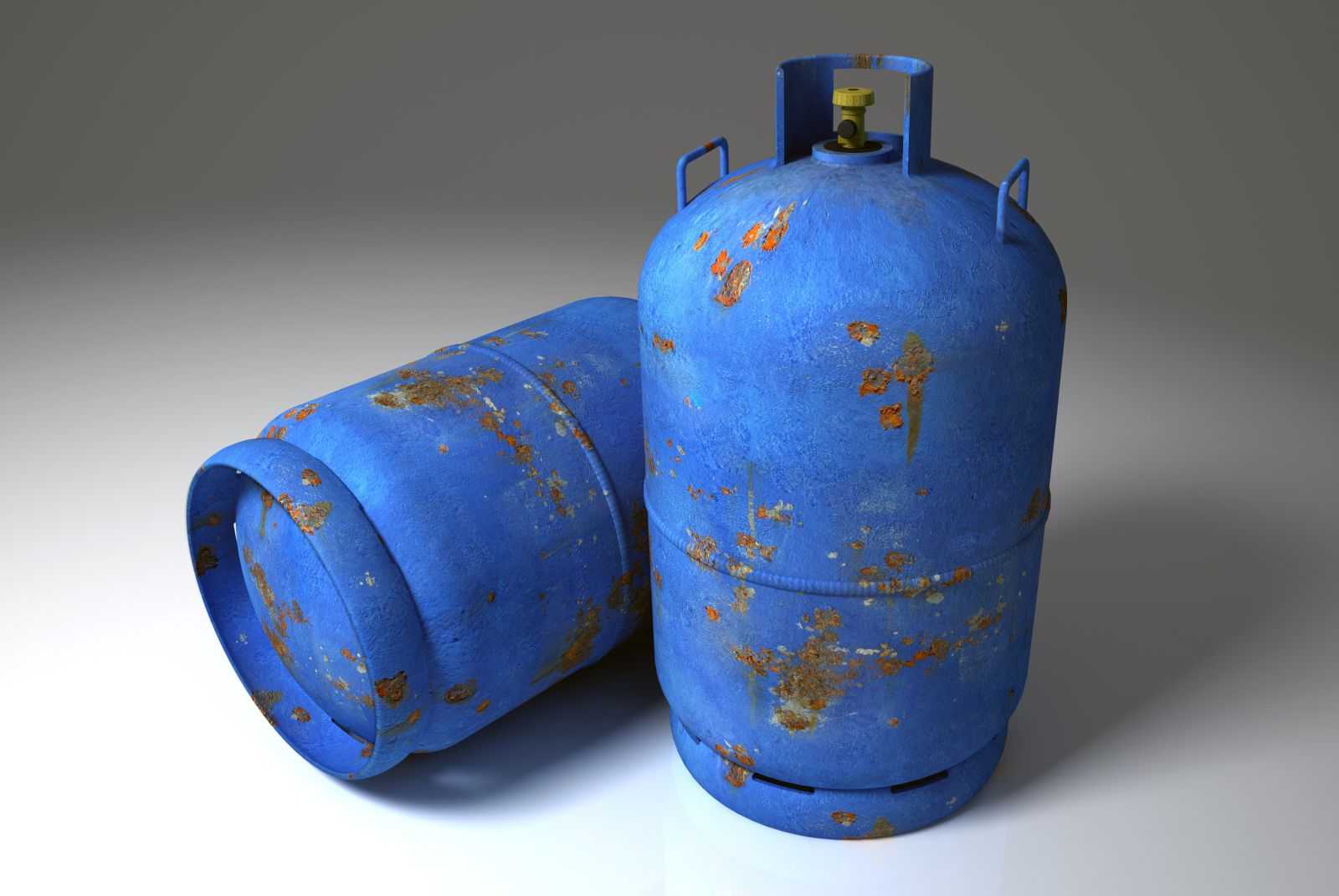

Устанавливать баллон можно и в помещении с плитой, но рекомендуется выносить его в тенистое место на улице, в приспособленный для этих целей металлический ящик. При этом расстояние от окна должно быть не менее 0.5 метра. После готовки всегда лучше перекрывать кран.

Подключение к баллону

Подключение к баллонному газу сходно для всей подобной техники, например, плиты Гефест. На баллон накручивается редуктор. Обязательно устанавливается прокладка. На входной патрубок плиты навинчивается штуцер. Он может идти в комплекте агрегата. Здесь тоже нужна прокладка. Теперь к выходу редуктора подсоединяется газовый шланг и соединяется со штуцером на плите. Шланг закрепляется хомутами. Если шланг вводится с улицы через отверстие в стене, обязательно нужно в отверстие поместить кусок металлической трубы, чтобы избежать перетирания шланга.

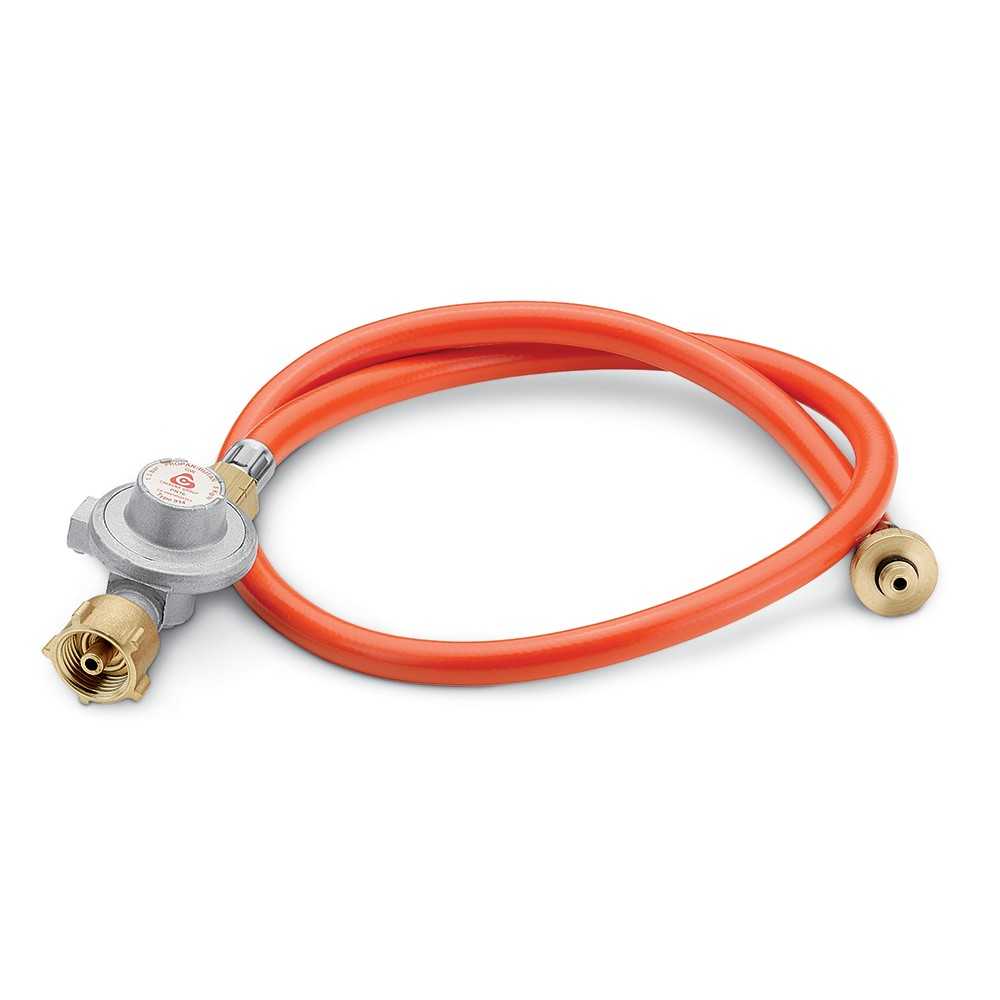

К шлангу предъявляются такие требования:

должен быть не длиннее полутора метров;
желательно аккуратно закрепить его, чтобы максимально обеспечить его неподвижность;
он не должен заламываться и перегибаться;
это должен быть специальный шланг, предназначенный для такого газа;
не использовать больше положенного срока эксплуатации;
обязательно проверять через время на наличие повреждений.

После соединения необходимо проверить все элементы на наличие протечек. Для этого открывается подача газа, и мыльной пеной обмазываются все стыки. Наличие протечки устраняется затягиванием гаек, жгутов, заменой прокладок. После замены баллона такую проверку тоже нужно выполнять.

Подведём итоги

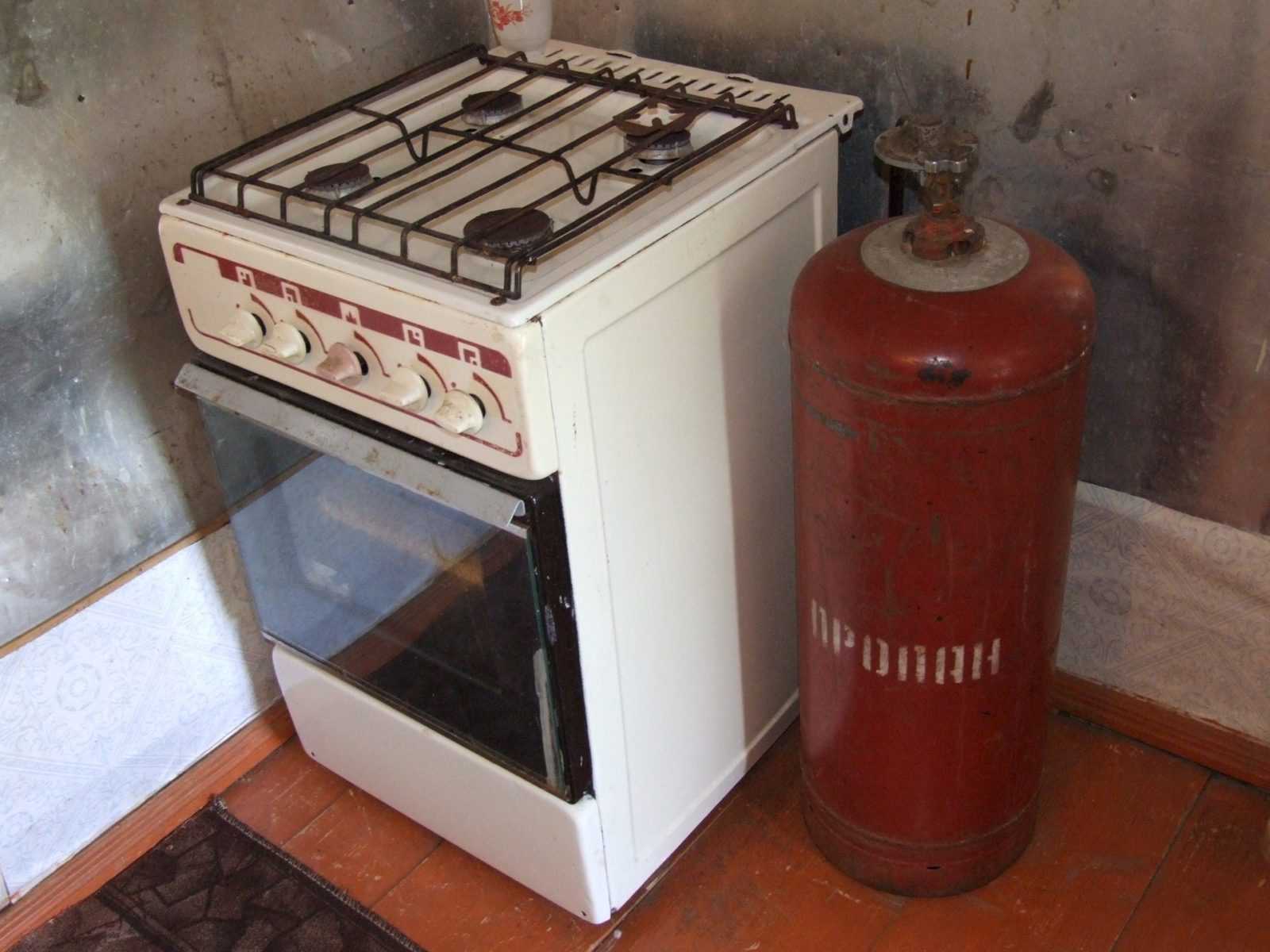

Чтобы перейти на использование баллонного газа, понадобится заменить жиклёры для газовых плит во всех конфорках и в духовом шкафу. Это может также потребоваться, если в работе конфорок наблюдаются какие-то неполадки

Перед заменой обязательно нужно обращать внимание на диаметры жиклёров для газовых плит, а также их шаг резьбы. Все они маркируются, поэтому, зная характеристики, указанные в техпаспорте вашей кухонной помощницы, легко выполнить необходимую замену

В более современных плитах выкручивание форсунок не вызывает затруднений. В старых моделях, возможно, лучше обратиться в сервисный центр, так как некоторые конструкции довольно сложны для самостоятельного ремонта.

Как перевести газовую плиту на баллонный или природный газ

Из центральной системы газоснабжения на кухню поступает природный газ, как правило, NG G20, который подается в устройство под давлением 20 мбар. Для баллонов используют сжиженный газ, наиболее распространен LPG G30. Он поступает в устройство под давлением 50 мбар. Горение газовоздушных смесей не одинаковое из-за различия в составе и давлении. Для выравнивания пламени и предотвращения появления копоти в горелках устанавливают жиклеры определенных размеров.

Жиклер (форсунку или сопло) изготавливают обычно из бронзы или латуни. Он выглядит как болт с резьбой, но только с внутренним отверстием, через которое подается топливо. Чем оно больше, тем больше газа через него поступает. На торце форсунки выбивают цифры, которые обозначают диаметр отверстия в сотых долях миллиметра. Например, число 75 означает, что диаметр отверстия составляет 0,75 мм, а число 115 соответствует диаметру 1,15 мм.

Размер отверстия зависит от типа газа и мощности конфорки. Так как давление у сжиженного и природного газа неодинаковое, для них разработаны разные наборы форсунок. Для баллонного газа используют жиклеры с меньшим диаметром, так как давление его выше, чем у природного.

Каждая горелка (малая, средняя, большая, духовка) имеет свой жиклер, которому соответствует номер, определенный производителем. Чем горелка меньше, тем ниже ее мощность. Для ее работы необходимо меньше газовоздушной смеси, а это значит, что диаметр отверстия должен быть небольшим.

Замену форсунок производят, если необходимо перевести газовую плиту с природного газа на сжиженный и наоборот. Но это не единственная причина. Жиклеры меняют, если:

топливо неравномерно горит, и плита при работе коптит;
пламя шипит и отрывается от конфорки;
цвет пламени не синий, а желто-белый с красными проблесками.

Эти признаки говорят о том, что в газовой плите стоят неподходящие сопла. Когда техника работает некорректно, рекомендуют заменить не одну форсунку, а весь комплект. При переходе на баллонный газ это даже необходимо.

Отличия форсунок для природного топлива от форсунок для баллонов следующие:

укороченное тело болта;
меньше витков резьбы;
увеличенный диаметр отверстия.

Обычно производители снабжают бытовую технику двумя видами форсунок. Но если их нет или устройство приобреталось давно, жиклеры можно приобрести в магазине или заказать на сайте производителя.

Перед покупкой необходимо определить, какой диаметр отверстия нужен

К выбору форсунок под баллонный или природный газ важно подойти ответственно, так как от этого зависит безопасность пользователей. Когда газ из жиклера идет криво, часть его скапливается под варочной панелью

Это может привести к взрыву. В техническом паспорте к бытовой технике содержатся данные о жиклерах для центрального газоснабжения и баллона. Если он был утерян, его можно найти в интернете, указав марку устройства.

Соотношение диаметров отверстий (в мм) к различному типу топлива приведены в таблице.

Тип горелки	Тип газа (давление)
NG G20 (20 мбар)	LPG G30 (50 мбар)	NG G25 (20 мбар)	LPG G30 (30 мбар)
Маленькая горелка	0,75	0,43	0,70	0,50
Средняя горелка	0,92	0,55	0,92	0,65
Большая горелка	1,15	0,60	1,15	0,75
Горелка духовки	1,20	0,65	1,15	0,75
Горелка гриля	0,95	0,60	0,95	0,65

При переводе плиты на сжиженный газ следует учесть, что не только меняют форсунки, но и устанавливают редуктор. С его помощью регулируют давление поступающего топлива.

Обслуживание жиклёра

У большинства популярных моделей известных брендов снимать форсунки для последующей очистки нет необходимости. Достаточно убрать конфорки, чтобы открыть доступ к загрязнённым деталям. В некоторых случаях может понадобится демонтаж варочной панели, если она закрытого типа.

Для очистки сопла подойдёт обычная иголка или медная проволока. Проводим инструмент в отверстие и поворачиваем его вокруг своей оси. Когда игла достигла дна, включаем газ и только потом вынимаем её. Таким образом струя из сопла выталкивает пыль с мелкой грязью наружу. Двух-трёх секунд более чем достаточно для продувки.

Очистка форсунки

Если с обслуживанием на месте возникли проблемы, или конструкция плиты не предусматривает такую возможность, то форсунку необходимо полностью извлечь, прочистить, промыть и высушить. В доброй половине случаев подробная процедура описана в инструкции по эксплуатации к оборудованию.

Необходимый инструмент:

жиклёры– 8-миллиметровый ключ (для пропана на 7 мм);
крепёж конфорок – 14 мм;
гайки трубопровода – 17 мм.

На некоторых специфических плитах крепление может отличаться от указанного. В качестве универсального варианта можно использовать гаечный ключ с меняющимся диаметром головки.

Как почистить форсунки?

Рекомендуется периодически чистить или менять форсунки – это неотъемлемая часть обслуживающих манипуляций, которые нужно проводить не реже 1 раза в год. Задержка прочистки приводит к ухудшению горения пламени: появлению желтых оттенков, копчению, снижению теплового коэффициента и другим нежелательным последствиям. Для того чтобы прочистить форсунки, понадобится следующее:

средства для чистки: уксус, сода или моющее;
старая зубная щетка;
тонкая игла.

Чистка производится следующим образом:

область нахождения жиклера очищается от нагара, жира, налета и других посторонних субстанций;
изымается форсунка – ее можно выкрутить при помощи накидной головки соответствующего диаметра, оснащенной удлинителем (жиклер может находиться глубине корпуса, что затрудняет его выкручивание при помощи обычного гаечного ключа);
объект прочистки замачивается в растворе соды, уксуса или чистящего средства на некоторое время (зависит от степени загрязнения);
производится чистка внешней поверхности при помощи зубной щетки с нанесением очистительного кухонного порошка;
осуществляется прочистка внутреннего отверстия тонкой иглой; в некоторых случаях эффективна продувка компрессором или насосом (достаточно автомобильного).

После того как очистка будет завершена, жиклеру нужно хорошо просохнуть. По окончании высыхания в его отверстие должно просматриваться на просвет, а посторонний сор в нем отсутствовать. Обратная установка форсунки производится в последовательности, противоположной разбору. Если под жиклером была уплотнительная прокладка, нужно заменить ее новой.

Меры безопасности при использовании плиты с балонным газом

Газовое оборудование – это всегда источник потенциальной опасности. В этой связи следует соблюдать ряд простых, но важных правил:

газовая плита должна быть установлена в хорошо вентилируемом помещении;

баллон с сжиженным газом устанавливают на улице, в специальном металлическом ящике;

если в помещении чувствуется запах, его следует сразу же проветрить и отключить все электроприборы;

все места соединения, шланг и редуктор должны быть доступны для осмотра.

Жиклеры для газовых плит под баллонный газ Гефест. Почему мы делаем так?

Жиклеры для газовых плит под баллонный газ Гефест. Почему мы делаем так? Для правильного выполнения задачи по переводу газовой плиты Гефест на сжиженный (баллонный) газ считаем необходимым дать нашим клиентам некий отчет или последующее обоснование нашим действиям в плане работы с предлагаемым в магазине комплектом жиклеров(форсунок) для сжиженного газа. Данная информация касается только Гефеста. Опубликовано 25.04.2016 г.

Обратимся к паспорту (одна из последних версий паспорта), который прилагается к газовой плите Гефест и приступим к его прочтению. Сразу отметим, что предлагаемый заводом комплект для перевода газовой плиты на сжиженный газ является универсальным для всех видов плит, выпускаемых Гефестом. Существует обычная стандартная версия комплекта жиклеров под сжиженный газ Гефест, но тот окончательный вариант, который предлагается нами в магазине «доведен до ума» с учетом опыта работы с Гефестом и уже проверен многими нашими клиентами

Ниже расположена фотография той страницы паспорта плиты Гефест, которая указывает рекомендуемые заводом, – очень ВАЖНО слово «рекомендуемые» диаметры жиклеров, которые должны использоваться в горелках стола плиты, духовки и гриля (если плита им оснащена) при подключении плиты к баллонному газу с давлением 30 mbar. Так почему так важно слово «рекомендуемые» диаметры? По той простой причине, что плита и на жиклерах с отверстиями под природный газ без замены последних тоже работает

Просто газовая смесь идет настолько богатая, что плита начинает сильно коптить. Плита портится сама и жутко портит используемую посуду. В данном случае получается что мы эксплуатируем плиту не следуя рекомендациям завода. Кстати, многие об том что надо заменить жиклеры под природный газ другими и понятия не имеют. И ничего страшного.

Анализ паспорта с указанием диаметров. Итак. Сначала ответим на вопрос «Почему комплект жиклеров, поставляемый заводом под сжиженный газ универсальный для всех плит Гефест?»

Крайняя левая колонка таблицы перечисляет типы горелок (конфорок). Горелки стола плиты: Быстрая горелка – большая, Полубыстрого действия – средняя, вспомогательная – маленькая. Эти три вида горелок стола в плитах Гефест существуют в четырех исполнениях: Gefest, Sabaf, Gefest 5 и Somipress. Два из этих четырех исполнений импортного происхождения. Сверху в шапке таблицы мы видим два возможных варианта давления подводимого к плите природного газа 13 и 20 mbar. И правее давление 30 mbar, сжиженный газ. Эта колонка нас и будет интересовать в дальнейшем. Но сначала ответ на поставленный вопрос. Как мы все хорошо знаем теория отличается от практики. И понятно, что например при работе на природном газе большая конфорка стола типа Gefest работает на жиклере 144, а она же в исполнении Gefest 5 на жиклере диаметром 149. Это при давлении 13 мбар. А при давлении 20 мбар эти жиклеры смотрим таблицу , – 126 и 131 соответственно. Теперь представьте продавца плит, который говорит «Вам плита нужна для работы на каком давлении газа?» А если давление не 20 мбар? А какое, – мы не знаем? Или, когда при резком похолодании потребление газа резко возрастает и давление падает даже до 65 мбар, а то и ниже. Как тогда быть? Поэтому, паспорт это хорошо, а вот на практике все совсем не так. То что написано в паспорте на практике осуществить невозможно, да и не нужно. Поскольку разницу в соплах, диаметры которых, в сотых долях миллиметра указаны как 92, а мы используем 95-е, заметить не сможет ни один прибор. Почему? Да потому что в момент такого измерения и давление подаваемого газа в секундные интервалы времени изменяется. В итоге мы понимаем, что в паспорте рекомендовано, но погрешность все равно существует даже при самых точных рекомендациях. Поэтому завод не в состоянии изготовить 350 вариантов (не меньше) жиклеров под сжиженный и природный газ под каждую плиту, да еще и гарантировать их работу только при необходимом давлении. Ответ, полагаем, понятен. А кого не устраивает и такой ответ, то добавьте еще к погрешности качество подаваемой газовой смеси в калориях и ответ Вас точно устроит.

Выбор форсунок

Каждое газовое оборудование имеет свои особенности, поэтому подбор форсунок важно осуществлять в индивидуальном порядке под каждое поколение ГБО. Многие автомобилисты ставят вопрос «Какие форсунки для ГБО лучше?». В случае с газобаллонным оборудованием данная формулировка изначально неверная, ибо к нему применима известная многим поговорка: что русскому хорошо, то немцу смерть

Естественно, поговорку стоит перефразировать под газовую аппаратуру и понять, что для одного поколения конкретные форсунки могут быть просто идеальны, а с другим не способными работать

В случае с газобаллонным оборудованием данная формулировка изначально неверная, ибо к нему применима известная многим поговорка: что русскому хорошо, то немцу смерть. Естественно, поговорку стоит перефразировать под газовую аппаратуру и понять, что для одного поколения конкретные форсунки могут быть просто идеальны, а с другим не способными работать.

Дабы осуществить грамотный выбор форсунок, достаточно придерживаться следующих моментов:

Во-первых, узнайте, какого поколения ваше газовое оборудование. В процессе подбора это играет немаловажную роль, ведь для каждого типа ГБО имеются свои стандарты форсунок. Так, для первого поколения применяется стандарт безопасности «ЕВРО», для второго – «ЕВРО-2», для третьего, четвёртого, пятого и шестого – «ЕВРО-3» и выше;
Во-вторых, определите количество необходимых форсунок. Стоит отметить, что для поколений ГБО 1-3 допустимо приобретать форсунки по отдельности. В случае же со старшими версиями оборудования рекомендуется покупать уже готовые комплекты. Подобный подход поможет избежать проблем в дальнейшей настройке аппаратуры;
В-третьих, проверьте способ подключения и иные технические особенности вашего ГБО относительно форсунок;
Ну и в-четвёртых, осуществляя выбор новых дозаторов, отдавайте предпочтение проверенным производителям. На данный момент ими заслуженно считаются Валтек, BRC, Диджитроник, Рампа, Барракуда и Ломато. Более того, те же BRC и Ломато производят собственные ГБО, поэтому их владельцам вполне реально избежать трудностей при подборе новых форсунок, сказав продавцу лишь модель своего оборудования.
