Можно ли подключить два телевизора к одному комплекту «триколор тв»? как это сделать и какие приборы потребуются?

Специальное предложение от «Триколор-ТВ» — комплект на 2 телевизора

Данный оператор делает уникальное предложение клиентам – специальный комплект аппаратуры для двух телевизоров. Это считается оптимальным вариантом подключения, т.к. можно удовлетворить интересы всех жителей одной квартиры без существенных финансовых затрат.

Самый полный комплект, который даст возможность подключить все без лишних хлопот, включает в себя:

• антенну («тарелку»), оснащенную конвертером с двумя выходами;
• ресивер GS E501, совмещающий в себе функции двух тюнеров (либо другую модель ресивера с аналогичными возможностями);
• приставку GS C-591;
• 2 пульта ДУ и 2 блока питания;
• карту доступа;
• кабели для подключения аппаратуры к антенне;
• «витая пара» для соединения приставки с ресивером;
• кабели HDMI для подключения телевизоров к приставкам;
• документы и инструкции.

Если у Вас установлен ресивер с двумя тюнерами, то можно приобрести приставку-клиент. Она стоит дешевле, чем обычный ресивер, но необходимо будет отдельно оплатить услугу просмотра на двух телевизорах. Кроме этого, оператор предлагает провести обмен с доплатой уже имеющейся аппаратуры на новую.

Нет необходимости устанавливать двойной конвертер на антенне вместо одной головки с одним выходом. Достаточно будет возле приемника, там, где подходит коаксиальный кабель, установить антенный делитель.

Подключение простое

В основной приемник (CS E501) вставляется смарт-карта, она только одна в продажном комплекте. Два коаксиальных кабеля, идущие от двух выходов конвертера на антенне, вставляются во входы LNB IN № 1 и 2 на этом же приборе.

Прибор выполняет роль сервера, который способен расшифровать сигнал и передать его на приставку-клиент GS C-591 с помощью «витой пары». После этого остается только провести подключение телевизоров с приставками с помощью кабелей HDMI, и можно начинать поиск каналов.

Настроить оба прибора на адекватное отображение сигнала можно при помощи соответствующей инструкции, либо воспользоваться подсказками на видео. Если все сделать правильно и услуги оператора оплачены, то оба телевизора будут показывать каналы независимо друг от друга.

Преимущества такого варианта подключения:

1. Во-первых, нет необходимости устанавливать вторую антенну.
2. Во-вторых, не надо покупать второй ресивер, если купить приставку-клиент, которая стоит дешевле.
3. В-третьих, подключение к одному телевизору стоит 1500 рублей, а к двум – 2000. Система для двух телевизоров обходится дешевле на 1 тыс. руб.

Как настроить

При выборе второй схемы может потребоваться дополнительная настройка. Сделайте следующее:

1. Войдите в основное меню сервера и найдите раздел с сетевыми настройками.
2. В случае применения витой пары зайдите в раздел Настройки сети и активируйте Link Local.
3. При соединении через Router выберите DHCP.
4. Найдите строку Включить сервер и поставьте отметку на пункт ОК.
5. Убедитесь, что система пишет Подключено.

Если вы подключили две приставки Триколор на одну тарелку через разветвитель в сложных настройках нет необходимости. Все, что требуется — пройти регистрацию Триколор (на сайте или с помощью дилера), если это еще не сделано, а после настроить ТВ каналы на втором телевизоре. Для регистрации потребуется модель приемника (на самом ресивере или в инструкции), Триколор ID (в договоре), паспортные и контактные данные.

Теперь рассмотрим, как настроить вторую приставку Триколор после регистрации. Для этого сделайте следующее:

1. Включите любой из каналов с помощью кнопок на пульте.
2. Оставьте ТВ-канал включенным до появления картинки. Если вы подключены через Интернет, изображение появляется спустя 10 минут, а при просмотре через спутник — спустя восемь часов.
3. Поставьте приложение Триколор Кино и ТВ на смартфон или Смарт ТВ.
4. В качестве логина / пароля указывайте данные личного кабинета.

После подключения доп приставки Триколор можно смотреть телевидение не только на втором телевизоре, но и подключать до пяти устройств (смартфон, планшет и т. д.)

Способы подключения Триколор ТВ на 2 телевизора

Пользователям доступны следующие варианты передачи изображения:

1. Использовать 1 приставку и 2 ТВ.
2. Приобрести несколько комплектов оборудования.
3. Создать подключение через два приемника, подсоединенных к одной антенне.
4. Воспользоваться фирменным предложением от компании, докупив вспомогательные ресиверы и подключив специальный пакет.

Ниже приведем схемы подключения, расскажем о достоинствах и недостатках каждого из них.

Бесплатного способа обеспечить передачу изображения сразу на несколько устройств не существует.

Одна приставка и два телевизора

Доступный вариант, при котором к приемнику сигнала подключают 2 ТВ. Для этого:

1. Проверьте, какие выходы присутствуют на приставке. Зачастую это по 1 HDMI и RCA. В старых версиях есть SCART-разъем для устаревших моделей.
2. Подключите первый телевизор по HDMI, второй через “тюльпаны” или аналогичный разъем.

• оба телеприемника будут транслировать одинаковый телеканал;
• при попытке просматривать платные телепередачи возникнет сообщение об отсутствии сигнала;
• чтобы подключить дополнительный ТВ в другой комнате, понадобится купить удлиненный провод, использовать удлинитель кабеля или задействовать делитель сигнала, что повлияет на качество изображения.

Такой вариант подойдет для тех, кто хочет следить за сюжетом фильма или телесериала, перемещаясь между несколькими комнатами. Рекомендуется в дальнем помещении установить TV-приемник с выходом HDMI. Цена кабеля для передачи изображения будет расти пропорционально его длине.

ХДМИ-кабеля отличаются длиной и версией. Для передачи цифровой картинки с разрешением до 4K@30fps подойдет ревизия 1.4. Если брать с запасом на будущее или для подключения консолей следующего поколения, приобретайте шнур версии 2.1, способный передавать изображение в максимальных 10K и с высокой частотой обновления кадров.

Способ подключения Триколор ТВ на 2 телевизора.

Два обычных комплекта

Для передачи изображения Триколор ТВ на 2 телевизора используют два независимых комплекта, которые устанавливают вместе или докупают второй позже. Каждая антенна передает сигнал на отдельный ресивер, подключенный к выбранному телеприемнику. Преимущество — устройства работают независимо и каждый член семьи сможет смотреть выбранный телеканал.

Решение направлено на жильцов больших частных домов или дач, где невозможно одновременно подключить два устройства от одной точки из-за удаленности телевизоров.

• на фасаде дома появится еще одна спутниковая тарелка;
• придется оплатить полную стоимость установки дополнительного комплекта, оформить договоры на каждую антенну.

Два приемника и одна антенна

Альтернатива предыдущему варианту, когда используется одна антенна. Чтобы запараллелить кабель, используют сплиттер, который разветвляет один кабель на два. Каждый провод подключают к разным ресиверам, а от них передают сигнал на телеприемники.

У решения есть ключевое преимущество — приставка, установленная для второстепенного ТВ, может быть куплена на вторичном рынке, выбран доступный вариант. Из минусов:

1. Чтобы эта система работала, пользователь должен зарегистрировать у оператора оба ресивера, для чего понадобится оформлять дополнительный договор. В редких случаях покупателю придется установить на спутниковую антенну дополнительную головку, принимающую сигнал.
2. Выбранные модели могут быть несовместимы между собой или терять настройки, выставленные для стабильной работы после обновления ПО. Отчего не рекомендуется устанавливать свежие версии апдейтов.

Особенности подключения второго ТВ у разных операторов

Перечисленные выше способы – универсальные решения для различных провайдеров, но некоторые из них предлагают еще и дополнительные способы настройки телеканалов и интернета на телевизорах. Мы решили разобрать частные случаи по отдельности.

Ростелеком

Ростелеком давно знает о потребности подключения нескольких телевизоров в доме и создали свои условия для этого.

Что нужно знать пользователям Ростелеком:

Мультискрин – бесплатная услуга, которая позволяет продолжить просмотр телеканалов на другом телевизоре. Просто удобная опция для переключения между разными ТВ в пределах одного дома.

Мультирум – платная услуга от Ростелеком, позволяет просматривать трансляции сразу на нескольких устройствах. Однако без дополнительной приставки здесь не обойтись + придется заплатить еще 50 рублей. Иначе даже после подключения пары устройств, они не будут работать совместно. Плюс только в том, что удастся смотреть разные передачи на 2+ устройствах. Кстати, сейчас действуют довольно выгодные условия по аренде ресиверов на долгий срок. Аренда на 36 месяцев обойдется всего 99 рублей.

OnLime TeleCard – специальное оборудование для просмотра цифровых каналов. Данный телевидизонный модуль устанавливается в слот CI/CI+ (есть на многих устройствах). После этого, пользователь сможет выполнить настройку отображения желаемых каналов

Только важно покупать пакет OnLime TeleCard и Smart-карту для него для конкретно вашего региона, иначе они могут не работать. В остальном, это отличный способ подключить второй телевизор без приставки.

Триколор

Для запитывания сигналом нескольких телевизоров на Триколор существуют специальные двухтюнерные приемники. Они имеют 2 входа и 2 выхода, поэтому позволяют независимо друг от друга подключить 2 ТВ. Для этого подойдут General Satellite GS E501 / GS C591. Придется только поставить конвертер на спутниковую антенну с 2 выходами, но в этом нет ничего сложного, просто такое устройство покупается отдельно и заменяет собой стандартный конвертер.

МТС ТВ

Чтобы подключить пару ТВ к МТС ТВ, самый простой способ – купить сразу специальный комплект. В него входят:

• дефлектор 600 или 900 мм;
• конвертер на 2 выхода;
• 2 приставки (может быть CI-модуля).

Цена такого комплекта 8000 рублей.

Билайн ТВ

Для этого нужна услуга «Мультирум», которая в отличие от Ростелекома бесплатна, как при подключении, так и в процессе эксплуатации. Она позволяет настроить до 4 независимых телевизоров у себя дома, хотя для каждого из них потребуется приставка. Плата будет производиться стандартно только за основной ресивер. Зато все остальные приставки будут синхронизироваться между собой, позволяя использовать или записывать файлы на накопители, что подключены к другим устройствам.

Режим клона

В кафе, на летних площадках отдыха, даже в частных домах бывает полезен режим клона. В этом случае на два телевизора поступает одинаковая картинка. Сделать такое подключение можно к одному ресиверу. Каждый из телевизоров при этом коммутируется на отдельный порт. При этом линии RCA, HDMI могут быть весьма протяженными, от 5 до 30 метров.

Необходимое оборудование

Чтобы успешно осуществить задуманное и подключить два телевизора к одному ресиверу домашнему мастеру понадобятся:

• простой набор инструментов для зачистки кабеля;
• параболическая антенна или просто тарелка;
• ТВ-тюнер;
• разветвитель или сплиттер на два выхода;
• два телевизора;
• набор необходимых кабелей.

Когда приобретены все составляющие, то можно приступать к монтажу всей системы, но перед этим несколько слов об устройствах.

Настройка компонентов системы

Прежде чем подключать тюнер, его необходимо настроить:

• подключаем ресивер к домашней электрической сети;
• соединяем изделие с компьютером через порт USB;
• устанавливаем спутниковую тарелку и подсоединяем ее к специальному разъему на тюнере;
• устанавливаем программное обеспечение, которое прилагается к изделию;
• запускаем программу и настраиваем рабочие параметры.

Допустим, что один телевизор установлен в гостиной, а другой подключаемый объект, например, у сына в комнате: тогда ближний телевизор соединяем с ресивером кабелем HDMI. Включаем телик в зале и начинаем его настройку:

• заходим в меню;
• выбираем источник сигнала;
• указываем тот разъем, к которому выполнили подключение от тюнера;
• производим настройку согласно инструкции изделия, как правило, выбирают автоматическое сканирование, которое современные модели выполняют самостоятельно;
• после появления списка каналов отсеиваем некачественные и дубликаты, оставляя только нужные для дальнейшего просмотра.

Подключение второго ресивера

Теперь пришло время рассказать, как подключить второй телевизор к ресиверу. Замеряем кратчайшее расстояние, хороший вариант — просверлить смежную стену, но такое не всегда возможно. Проводить кабель надо вдоль плинтуса, чтобы не задевать его при перемещении по квартире.

Настройка второго телевизора проводится аналогично с обязательным указанием подключенных кабелей, в том случае, когда их используют более одного.

Подключаем спутниковый тюнер при помощи RCA-кабеля, который можно использовать при одновременном подключении двух ТВ к одному ресиверу вместе с HDMI. Вам потребуется специальный переходник SCART-RCA, а при настройке телевизора, подключенного при помощи этого кабеля, надо изменить настройки входного сигнала. Схема такого подключения простая, осуществляется она экономично — не надо докупать дорогое оборудование.

Выбор телевизионного кабеля

Телевизионный кабель в технической документации называют коаксиальным, то есть соосного строения. Центральная жила и оплётка по всей длине коммуникации обеспечивают трансляцию по всей ширине сечения в одном направлении.

ТВ кабель характеризуется наличием четырёх признаков:

1. Основная жила из меди.
2. Жила, покрытая вспененным полиэтиленом.
3. Экран из скрученной ленты, фольги или проволочной алюминиевой оплётки.
4. Внешняя оболочка сделана из ПВХ.

Обратите внимание! Хороший антенный кабель отличается металлом жилы, составом и плотностью экрана, видом внешнего покрытия. Высококачественная продукция характеризуется наличием медной жилы, алюминиевой проволочной оплётки и прорезиненной оболочкой

Подключаем 2 телевизора к активной антенне

Под активной антенной понимается устройство, в котором блок усиления является ее конструктивной частью. При этом питание он чаще всего получает по коаксиальному кабелю. Подключить к такой антенне столько телевизоров, сколько требуется, можно двумя разными способами.

Через делитель с согласованием

Усиливающий блок нуждается в питании. Однако, если использовать обычный делитель, ток на антенну не пойдет: там стоит трансформаторная или емкостная развязка. Чтобы подать ток на усилитель, потребуется специальное устройство – делитель с проходом по питанию (Power Pass).

Чтобы подключить к такому делителю 3, 4 или более телевизоров, можно воспользоваться активными разветвителями с внешним питанием. Цепочка соединения строится в этом случае так же, как описано выше для пассивной антенны.

Через обычный разветвитель

В том случае, если делителя с проходом питания нет, ток можно подать на участке между ней и сплиттером. В этом случае используется крепежный элемент для врезки и сепаратор блока питания.

• на усилитель подается необходимый ток;
• сигнал через делитель идет к приемникам.

Если потребуется подключить 3 и более телевизора, нужно взять сплиттер с соответствующим количеством разъемов. Принципиальная схема та же.

Как подключить вторую приставку

Выделяется два пути, как подключить вторую приставку Триколор ТВ — путем покупки еще одного ресивера или применения специальной системы провайдера, в которой уже предусмотрена пара приемников.

Через сплиттер

Для многих пользователей очевидно, что лучший способ решения вопроса — дополнительная приставка Триколор ТВ для второго телевизора. Преимущество метода в том, что пользователи не привязаны друг к другу и могут просматривать каналы с учетом личных предпочтений. При использовании одного ресивера на двух ТВ на обоих экранах будет одна и та же картинка. Для экономии денег можно приобрести б/у оборудование, но в таком случае некоторые каналы может не ловить.

Для подключения второй приставки Триколор купите сплиттер с тремя разъемами (одним общим и двумя ответвлениями), который будет разделять сигнал на пару ресиверов, а также кабель для соединения оборудования.

Алгоритм действий следующий:

1. Подготовьте кабель. Зачистите его с двух сторон на 10 мм с сохранением оплетки. При этом верхнюю защиту можно снять.
2. Установите F-разъем с двух сторон.
3. Отрежьте общий кабель и поставьте на него F-разъем по рассмотренному выше принципу.
4. Вставьте его в общий вход сплиттера (маркировка IN).
5. Установите коаксиальные кабель с F-разъемом в одно и второе гнездо OUT, после чего проложите провода к каждому из телевизоров.
6. Вставьте разъемы в соответствующее гнездо телевизора.

Как видно, подключение 2 приставки Триколор не требует много времени, а из расходов требуется только покупка сплиттера (разветвителя) и дополнительного кабеля.

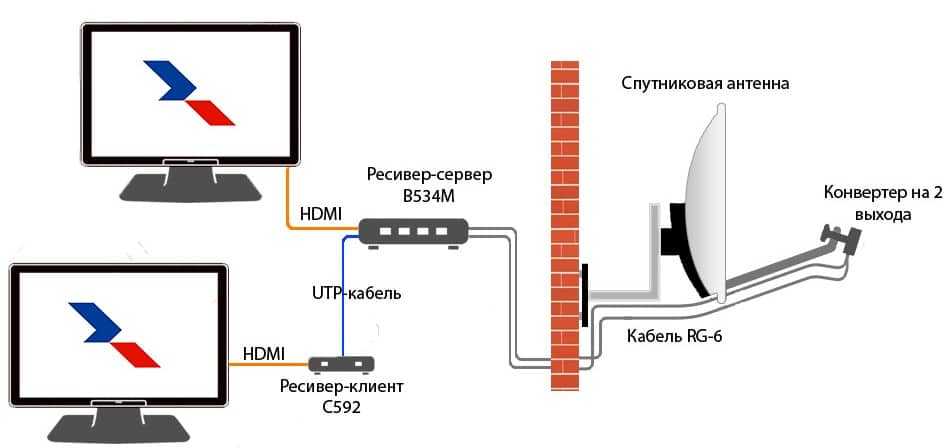

Приставка Триколор с двумя приемниками

Особенность этого метода в том, что ничего докупать не нужно. Достаточно сказать поставщику о намерении подключить вторую приставку к еще одному ТВ и, как следствие, заплатить дополнительные деньги. При этом в комплекте дается выдается два приемника (клиент и сервер), спутниковая тарелка, сетевые адаптеры (два), конвертер на два выхода и пара пультов ДУ. Также в комплекте идет скретч-карта, два HDMI-кабеля и витая пара для подключения к Сети.

Здесь не нужно разбираться, как подключить 2 приставку Триколор ТВ. Процесс имеет следующий вид:

1. С конвертера провода приходят на ресивер-сервер.
2. Далее один кабель идет на первый ТВ.
3. Второй провод направляется на ресивер-клиент, а далее ко второму телевизору.

Бонус: подключаем 2 телевизора без переходников

Как утверждают телемастера-любители, в некоторых случаях переходники в виде делителей не только не нужны, но даже и вредны.

Эксперты предлагают следующую схему:

1. Берется антенна и два коаксиальных кабеля.
2. Концы зачищаются. Расстояние, на котором нужно снять верхнюю изоляцию, определяется экспериментально.
3. У кабелей расплетается оплётка и фольга и из нее делается общая скрутка. Центральные провода остаются порознь.
4. Эти две жилы крепятся винтами на штатное место в антенне. Скрутку из экранирующего материала присоединяют там же, где в норме должен находиться экран у одиночного кабеля. Главное при этом – следить, чтобы жилы не соприкоснулись с экраном.

Однако технологически оно труднее, вдобавок непредсказуемым образом изменяет характеристики цепи, поэтому использовать такой вариант подключения можно, но результат не гарантирован.

Способы подключения 2 телевизоров

Современные способы подключения требуют наличия дополнительного приемника, который может относиться и к устаревшей линейке телевизионного оборудования. Передать сигнал можно через соответствующий кабель, подключив его к порту «LNB OUT» на сервере – главном ресивере. На дополнительном приемнике кабель подсоединяется к разъему «LNB IN». Данный способ позволит избежать блокировку передачи сигнала с одного телевизора на второй, но также не предоставляет возможность отдельного переключения каналов на разных устройствах. Если пользовательский способ работы Триколор на 2 телевизора, схема подключения которого будет подробно указана на дополнительном видео, не подошел вам – воспользуйтесь дополнительной услугой от оператора «Мультикаст».

Современное предложение позволяет расширить базовые возможности использования предоплаченных тарифных планов, позволяя отдельно переключать каналы на дополнительном телевизоре или компьютере. Комплект оборудования выдается совершенно бесплатно в соответствии с официальной программой по замене устаревших технических решений. Вам достаточно купить дополнительную подписку на соответствующую услугу.

Комплект Триколор на два телевизора включается в себя пару ресиверов, один из которых является главным, пульты к ним и дополнительную техническую информацию. Каждое из устройств отдельно управляется и настраивается, что делает комфортным просмотр на нескольких телевизоров. Поддерживается стабильная работа HD и FULL-HD трансляций. Если у вас возникли проблемы в настройке или дальнейшем функционировании специального предложения – свяжитесь с бесплатной службой поддержки любым доступным способом. Сделать это можно как по телефону, так и воспользовавшись соответствующим разделом на официальном сайте оператора или позвонив по контактному номеру.

Как сделать телевизионный краб из подручного материала

Вы, наверное, удивились и подумали, что металлическая коробка с леденцами делает на странице о самостоятельном изготовлении телевизионного краба.

Да, это действительно коробка от леденцов, но их там уже нет, так как из нее сделан самодельный телевизионный краб, по техническим параметрам не уступающий любым другим промышленного производства.

Если открыть крышку и заглянуть в коробку, то сразу станет все понятно. Это самодельный телевизионный краб, выполненный по выше приведенной электрической принципиальной схеме, но вместо разъемов, соединения проводов выполнены методом пайки.

Такая конструкция краба вполне оправдана, телевизионный краб является стационарным устройством, устанавливается один раз и в дальнейшем место его установки менять не приходится. И самое главное, такой телевизионный краб можно сделать из любой металлической коробки от сапожного рема, конфет, кофе. Размер не имеет значения, главное чтобы вместились скобки крепления антенного кабеля и несколько радиоэлементов.

Для изготовления телевизионного краба необходимо в коробке сделать на уровне дна отверстия под телевизионный кабель и в дне коробки для крепежных скобок. Если стенки коробки тонкие, то отверстия лучше не высверливать, а продавить. Сначала проткнуть шилом, затем в полученное отверстие вставить жало маленькой отвертки и вращая надавливать. Отверстие будет увеличиваться. Меняя размер инструмента довести диаметр отверстия до внешнего диаметра телевизионного кабеля. Прижимные планки изготовить из любого металла. Продавленное отверстие хорошо тем, что не образуется острых кромок, которые могут прорезать кабель.

После подготовки коробки и прижимных планок нужно разделать телевизионный кабель

Очень важно при снятии изоляции не надсечь центральную жилу. Экранирующую оплетку кабеля удалять не надо, а завернуть ее на место прижима планкой

Теперь нужно подготовленные концы телевизионного кабеля завести в отверстия коробки и закрепить прижимными планками. Зачищенные концы центральной жилы кабеля загнуть слегка вверх.

Осталось выполнить навесной монтаж трансформатора и резистора, закрыть крышку и телевизионный краб будет готов к работе. Если коробка небольшой глубины, то нужно проследить, чтобы оголенные участки деталей и центральной жилы кабеля не соприкасались с крышкой.

Если нет возможности достать ферритовое кольцо для изготовления трансформатора для телевизионного краба, то вместо него разветвитель можно сделать на резисторах по ниже приведенной электрической принципиальной схеме.

Все резисторы разветвителя имеют одинаковое сопротивление, которое в зависимости от количества подключаемых телевизоров к антенному проводу, вычисляется по приведенной формуле.

Например, для подключения к телевизионному крабу трех телевизоров, величина сопротивлений R будет равна 75 Ом × (3−1)/(3+1)=37,5 Ом. Из стандартного ряда ближайший по номиналу резистор 36 Ом, его и надо брать.

Ниже размещен онлайн калькулятор, с помощью которого можно рассчитать величину резисторов, для краба в зависимости от количества планируемых телевизоров или других приемников телевизионного сигнала для подключения.

Онлайн калькулятор для расчета величины резисторов краба
Введите количество TV:

Номинал резистора для изготовления краба, берется ближайший к расчетному, из стандартного ряда.

Самым надежным видом соединения радиодеталей является, конечно, пайка припоем. Но если нет возможности выполнить работу соединения в телевизионном крабе пайкой, то можно обойтись скруткой выводов.

Для надежного контакта достаточно вывод резистора плотно обвить тремя-пятью витками вокруг центральной жилы телевизионного кабеля. Контакт будет не такой надежный как при пайке, но вполне достаточный для стабильной работы телевизионного краба.

В качестве корпуса для самодельного краба можно использовать и пластмассовую коробку, если оклеить ее корпус и крышку изнутри станиолевой (алюминиевой) фольгой. Обязательным условием при этом является обеспечение электрического контакта фольги корпуса и крышки между собой, и с экранирующими оплетками телевизионных кабелей.

Для надежного контакта оплеток, перед зажимом их прижимными планками, нужно на каждый навить несколько витков куска любого медного провода.
