Как настроить триколор тв самостоятельно

Спутниковое телевидение

Настройка спутниковых антенн Триколор ТВ необходима в следующих случаях:

  • если вы купили и уже установили комплект спутникового телевидения, но у вас не получается настроить антенну
  • если вы сбили настройки антенны — и нужно выполнить работу еще раз

После того, как вы приобрели спутниковое оборудование, необходимо правильно установить его

Важно грамотно выбрать место для монтажа, а затем отрегулировать уровень поступающего на антенну сигнала

У спутниковой антенны довольно простой принцип работы:

  • на поверхность антенны Триколор поступает сигнал со спутника
  • отражаясь, этот сигнал поступает в конвертор
  • с конвертора сигнал посылается на ресивер
  • от ресивера сигнал переходит к телевизору

Рассмотрим на конкретном примере, как настроить спутниковую антенну. Пакет Триколор – это один из выгодных способов расширить число доступных для просмотра передач. Комплект Триколор ТВ состоит из следующих деталей:

  • спутниковой антенны
  • конвертера
  • кабелей подключения
  • кабельного разъема
  • крепежных элементов

Настроить спутниковую антенну Триколор ТВ можно при условии четкого соблюдения инструкции. Перед началом работ самостоятельно произведите осмотр оборудования на наличие всех элементов. К настройке антенны Триколор приступайте только после подготовки места установки антенны. Условия, необходимые для того, чтобы настроить спутниковый пакет Триколор ТВ:

  • направление конвертера с круговой поляризацией
  • правильная сборка антенны

Сборка антенны осуществляется по инструкции, приложенной к комплекту. Если она отсутствует, вы можете присмотреться к уже установленным антеннам. По большому счету, сборка данного комплекта крайне редко вызывает затруднения. Самому собрать спутниковую тарелку вполне реально за несколько минут. Главное – не действовать слишком сильно, так можно сломать антенну.

Ошибки монтажа и подключения

1

На самом начальном этапе не ошибитесь с крепежом траверсы для размещения конвертеров. Она должна быть установлена под кронштейн, а не сверху него.

В противном случае возникнут большие проблемы с поиском сигнала даже на центральной головке. Виновата будет именно неправильная фокусировка.

2

Проходные розетки это первый враг спутникового телевидения. От таких девайсов, сигнала вообще может и не быть.

Поэтому применять можно только оконечные. Часто они идут в паре с телевизионными.

3

Их можно применять только для аналогового телевидения. Спутниковое TV не должно иметь никаких разветвителей. Дело в том, что трансляция каналов обычно происходит на двух поляризациях.

И разветвитель не в силах одновременно пропустить их через себя. В итоге часть каналов на каком-то телевизоре просто будет отсутствовать.

4

Любое соединение это потеря качества сигнала, в том числе и на казалось бы удобных розетках.

Особо следите за тем, чтобы отсутствовали соединения в местах высокой влажности – чердачные помещения. В плохую погоду сигнал из-за этого вообще будет пропадать.

5

Не покупайте китайский кабель сомнительного производства. От качества кабеля может зависеть почти половина уровня того сигнала, который доходит от тарелки до ресивера.

6

Никогда не обматывайте дайсек в полиэтиленовый пакет. Даже если это и спасет от прямых капель дождя, то внутри со временем все равно образуется конденсат.

И именно он станет причиной выхода из строя коммутатора, которому обязательно требуется вентиляция и сообщение с воздухом. Самый простой и дешевый вариант — пустая пластиковая бутылка, тоже не особо спасает.

Поэтому лучше всего, рядом с тарелкой разместить влагозащищенную коробку и установить коммутатор в нее.

7

Также не обматывайте изолентой F коннекторы. Такая изоляция плохо помогает от ржавчины, и только ухудшает ситуацию, так как влага рано или поздно все равно проникает под изоленту.

И вместо того, чтобы постепенно испариться или скатиться с поверхности разъема, она на нем задерживается и ускоряет процесс коррозии в несколько раз. Еще не забывайте одевать изолирующий колпачок на свободный порт Diseqc.

https://youtube.com/watch?v=8A0IsERMsZ4%3F

Источники — //cable.ru, Кабель.РФ

Поиск каналов

Регистрация подразумевает, что компания ТриколорТВ отправляет на ваш ресивер список кодов, с помощью которых оборудование в дальнейшем будет интерпретировать сигнал от спутника как «свой». Эта процедура невидима для пользователя, хотя ее повторную инициацию можно произвести самостоятельно через личный кабинет абонента.

Сам же поиск каналов можно производить после. Для этого:

  1. Зайдите в Меню через пульт управления ресивером.
  2. Нажмите пункт «Настройки» или «Приложения» (зависит от модели оборудования).
  3. Найдите и нажмите опцию «Поиск каналов».
  4. Когда калибровка завершится, сохраните все найденное.

Вот и все. После всех этих простых процедур, телевидение ТриколорТВ должно заработать у вас дома.

Обмен старой техники

Снятие с производства телеприемников Триколор связано с переходом на более высокотехнологичный стандарт вещания MPEG-4 и появлением более современных моделей. Так, первым ресивером, разработанным компанией Триколор, был DRE-4000. Сегодня эта модель не производится, но обменивается на обновленные образцы с доплатой.

Аналогичная участь постигла модельные ряды 2006-2007 годов (DRE.5000, DRS.5001, DRS.5003), 2010-2013 годов (GS.8300 – GS.8308), 2014 года (GS.U210B – GS.B211). Владельцам этих моделей компания Триколор предлагает в рамках акционной программы поменять на обновленные образцы. Обмену на современные устройства подлежат также приемники, которые продолжают производиться, но функционально устарели. Подробный список моделей, подлежащих обмену, и перечень техники, на которую он может быть произведен, можно увидеть на официальной странице поставщика услуг.

Поменять морально устаревшую модель на новую рекомендуется еще и потому, что стоимость обмена дешевле, чем приобретение нового комплекта оборудования, а дополнительным преимуществом будет трансляция спутниковых каналов на мобильных гаджетах. Подробные условия этой процедуры опубликованы на официальном сайте. Заявку на обмен можно оставить через Интернет в личном кабинете либо обратиться в ближайший офис.

Настройка антены на спутники Триколор

Для настройки антенны на частоты каналов Триколор нужно целиться на спутник Eutelsat 36A / 36B 36° восточной долготы.

Чтобы правильно установить и настроить антенну, нужно знать, в каком направлении находится нужный спутник. Это можно сделать при помощи компаса, солнца, GPS навигатора, или просто по другим тарелкам вашего размера. Или можно воспользоваться специальной программой «Satellite Antenna Alignment».

Обязательно проследите, чтобы по направлению к спутнику не было высотных домов, больших деревьев или чего-то такого, что перекрывало бы тарелку.

Если используете компас, или другие навигационные способы, определите азимут на спутники EUTELSAT 36C и 36B, 36 градусов восточной долготы и направьте тарелку под нужный угол.

Программа, которую я упомянул, поможет узнать азимут и необходимый угол места для установки и настройки спутниковой антенны на любой спутник в вашей точке приема. Настройки программы сохраняются, поэтому в будущем можно будет пользоваться ею сразу — она запоминает ваше географическое положение.

Обозначение Значение
N Северная широта
S Южная широта
W Западная долгота
E Восточная долгота

После того, как вы введете координаты вашего местоположения, слева в таблице увидите углы для расчета азимута и подъема антенны для всех спутников одновременно.

Если при подсчетах получается отрицательное значение подъема антенны (угла места), то спутник находится вне зоны досягаемости (за горизонтом).

Если вам нечем определить географическое направление, в программе предусмотрена возможность определить азимут по солнцу. Для этого:

  • Задаете свои координаты
  • Для расчетов выбрать высоту над уровнем моря — 0 м.
  • Выбрать дату

И всё. Теперь смотрим на данные в таблице. Ищем там значение азимута, максимально близкое к значению азимута на спутник. Смотрим какая дата и время соответствуют этому азимуту и в это время направляем антенну на солнце, т.к. спутник в это время находится именно там. Угол места спутника и солнца может не совпадать. Если это случится, то солнечное излучение может на пару дней «забивать» сигнал.

Красной полосой обозначено направление на спутник. Желтым цветом обозначен световой день.

У офсетных антенн фокус смещен относительно центра, если антенна установлена строго вертикально, то она имеет угол подъема (20…25 градусов). Для расчёта угла места спутника, и реального угла установки антенны (в градусах относительно плоскости земли), в программе вводятся размеры антенны в миллиметрах (высота и ширина). Расчет производится только для офсетных антенн.

Для определения местоположения спутников EUTELSAT 36C и 36B введите в программу координаты своего населённого пункта (данные можно получить в Яндексе) и Вы определите их азимут и угол места.

Далее соберите антенну согласно инструкции, закрепите на ней конвертор и установите антенну на кронштейн, который должен быть закреплён вертикально к Земле на плоской поверхности. Подключите антенну к ресиверу с помощью ТВ кабеля с волновым сопротивлением 75 Ом, при отключенном от сети ресивере.

После определения углов, нужно будет собрать и установить тарелку Триколор ТВ по инструкции. Закрепите конвертор, установите на кронштейн. Кабелем с сопротивлением в 75 Ом прдключите антенну к ресиверу

Внимание! Ресивер в это время должен быть отключен!

Включать его нужно только после того, как все работы были сделаны. После включения вас будет приветствовать надпись «Нет сигнала». Чтобы начать настройку, нажмите Меню — Настройка — Ручной поиск. Настраивать нужно по индикатору качества сигнала.

После этого надо настроить антенну. Плоскость антенны надо перемещать по углу подъема с шагом в 3 градуса от  положения, при котором плоскость антенны направлена перпендикулярно к плоскости земли, до положения примерно 80 градусов к плоскости земли в обоих направлениях. При этом надо вращать её по азимуту на кронштейне в диапазоне двадцати градусов от направления на спутник, которое мы определили ранее.

Обратите внимание! Перемещение и вращение нужно делать по очереди: сначала менять угол места, а потом медленно вращать тарелку, чтобы не пропустить направление на спутник. Ошибка в 2-2.5 градусов может всё испортить

Когда на телевизоре появится изображение — определите максимальный уровень сигнала и затяните гайки потуже.

Если каналы в ресивере уже прописаны, то можете наслаждаться просмотром. Если нет — надо еще настроить и ресивер.

Новости Триколор ТВ

Владельцам ресиверов «DRE-4500, DRS-4500, DRE-5500, GS-8300, GS-8300M, GS-8300N, DRS-8300, GS 8304» придется обновить программное обеспечение. Летные испытания новых спутников окончены. 17 марта 2014 года с космодрома Байконур пущены два космических аппарата:

  1. Экспресс-АТ1.
  2. Экспресс-АТ2.

Первый занял позицию над экватором в положении 56 градусов восточной долготы. Второй спутник летит в заданную точку (140 градусов восточной долготы), прибудет к лету. Телезрители Триколор ТВ должны сказать большое спасибо академии им. М.Ф. Решетнева за разработку аппаратов.

В поддержку нового стандарта вещания FullHD провайдер обещает заменять старое оборудование новым. Наконец Триколор ТВ стал использовать мировые стандарты. Новое оборудование представляет собой CAM-модуль (Conditional-access module) DRE, дополненный интерфейсом PCMCIA, просто вставляемым в нужный слот телевизора

Обратите внимание, внутри плазменной, жидкокристаллической панели должен быть зашит ресивер DVB-S2. Убедиться можно, посмотрев технические характеристики прибора

Никакого оборудования не нужно, тарелка превратилась в обыкновенную телевизионную спутниковую антенну Триколор ТВ, подсоединяемую кабелем снижения ко входу плазменной, жидкокристаллической панели. Ключ зашит внутри платы, активирован. Сначала подключите тарелку, попробуйте найти не зашифрованный спутниковый канал. Попытка удачно завершена, врубайте в слот CAM-модуль DRE, посмотрите зашифрованный контент.

Правда просто? Замечательно! Теперь настройка ведется через меню телевизора. Никаких двух пультов, одного гибридного. Забудьте кошмарный сон. Тарелка стандарта DVB-S2 станет стандартной спутниковой антенной, не отличающейся простотой применения от волнового канала и прочих. Чтобы запросто пользоваться прелестями нового FullHD, необходимо знать, как настроить спутниковую антенну Триколор. Пара слов о стандарте. FullHD – просто телевидение высокого разрешения. Намного лучше HD, младшие стандарты в подметки не годятся. Разрешение составляет 1920х1080 пикселей.

Пару слов о DVB-S2. Делаем для себя, недосуг вникать, что за новый стандарт спутникового телевидения (попутно авторы написали статейку в Википедии ru.wikipedia.org/wiki/DVB-S2). Русскоязычная статья Википедии появилась недавно (см. выше). DVB-S2, напоминает DVB-T2, только не на земле, в воздухе. Используются алгоритмы сжатия mpeg4, даже при наличии коррекционных кодов устранения ошибок позволяющие передать до 30% информации больше стандартного DVB-S. Имеется обратная совместимость стандартов, старые приемники новый сигнал не осилят, разумеется.

Насчет DVB-T2 сказано: является пределом мечтаний теоретиков. Большего количества информации в данную полосу частот втиснуть нельзя, DVB-S2 в марте 2014 года пополнился пресс-релизом будущих поправок, нацеленных достигнуть 50%-ное превосходство. Документ называется Спецификация DVB-S2X. Включён ряд видов модуляции и частот, предназначенных разным условиям приема, передачи. Чтобы правильно настроить спутниковую антенну Триколор ТВ, информация не пригодится, поскольку сигнал передается аналогично. Важный факт – отсутствие обратной совместимости с DVB-S. Внимательно выбирайте телевизор.

Среди преимуществ нового формата отмечаются качественная картинка, передача аудио сопровождения формата Звук вокруг 5.1. Ожидается стабильный прием, некоторые изменения коснулись кодов коррекции ошибок. Посмотрим, как правильно настроить антенну Триколор ТВ на спутники.

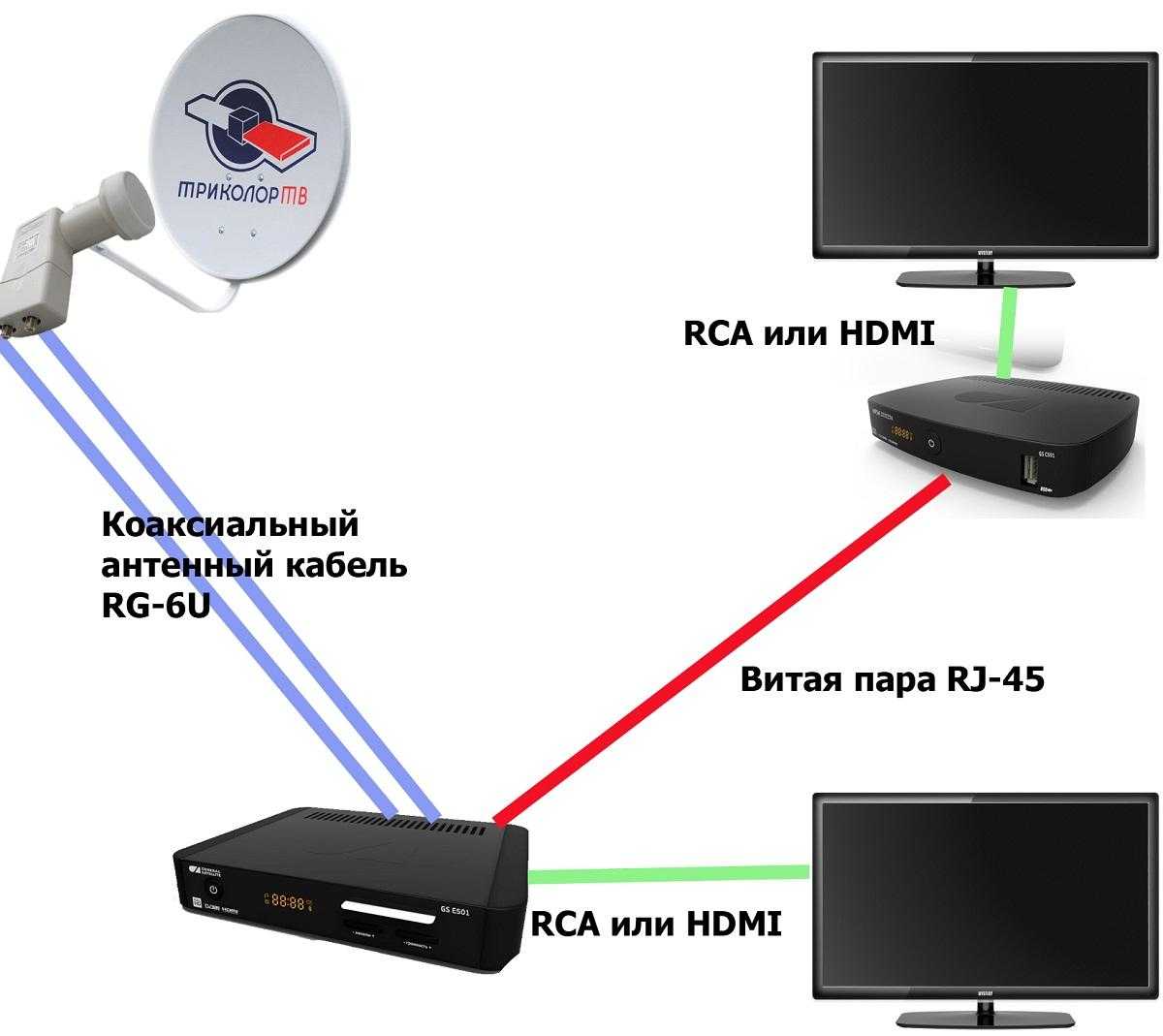

Спутниковое ТВ на 2 телевизора: какой вариант неприемлем

Покупая и проводя установку у себя дома комплекта спутникового телевиденья, мало кто знает, что этот комплект предназначен для одного телевизора. А так как вкусы жителей не совпадают во время просмотров передач, фильмов, то у многих есть два, а то и три телевизора. И в этом случае у хозяев нескольких телевизоров встает вопрос о проблеме подсоединения этой техники к одной антенне и разделения сигнала между ними.

Имеется два варианта с помощью, которых можно смотреть телевизор одновременно с другим:

  • Подключение при помощи 2х ресиверов;
  • И при помощи ВЧ модуля.

Есть очень простой способ подсоединения одной спутниковой антенны к двум телевизорам, но этот способ мало кому понравится. Этот метод заключается в использовании одного ресивера. В этом способе первое устройство подключается к первому телевизору через тюльпаны, а втрое устройство, то есть ВЧ модуль подключен на второй выход к тюнеру, который позволяет подключать другие мониторы.

Но, к сожалению, такое подключение имеет огромное количество недостатков. Управление каналами может быть только в той комнате, где находится тюнер. И при этом 2 телевизора показывают одинаковые каналы. Так же снижается качество изображения.

Настройка антенны

После того как все монтажные работы по установке спутниковой тарелки «Триколор ТВ» сделаны, переходим к части самостоятельной настройки и регулировки антенны. Сигнал, принимаемый телевизором от установленной тарелки Триколор, соответственно, будет равен качеству проведённых работ. Поэтому не жалейте сил и времени, внимательно следуйте всем пунктам инструкции. Если вы хотите максимально хорошее качество и надёжность работы спутниковой антенны «Триколор ТВ», не допускайте даже малейших погрешностей или отклонений от инструкции.

Регулировка и настройка антенны

Изначально стоит проверить, что тарелка смотрит строго на юг и на пути её сигнала нет препятствий и возможности их появления. После чего начинаем самостоятельную регулировку антенны. С помощью пульта ресивера включаем экран информации сигнала (кнопка i), после чего можем наблюдать две шкалы «Сила сигнала» и «Качество сигнала», при помощи этих данных мы и будем проводить регулировку.

Приводим тарелку спутниковой антенны в вертикальное положение и начинаем двигать её в стороны отрезками в 1 сантиметр, смотря на шкалы, добиваясь их заполненности не меньше 70%. И также учитываем трёхсекундную задержку сигнала ТВ (то есть сдвинули на 1 см — подождали 3 с для получения сигнала).

СОВЕТ. Оглянитесь: если у соседей уже установлена спутниковая тарелка «Триколор ТВ», то старайтесь добиться того же расположения и вектора направленности, это уменьшит затраты времени на регулировку сигнала!

Получаем сигнал и проводим те же манипуляции для получения лучшего качества сигнала (нащупываем точку с наилучшим уровнем силы и качества сигнала), при этом смотрим на качество изображения и звука — не должно быть никаких помех.

СОВЕТ. Для настройки вам понадобится помощь ещё 1 человека, так как вы не сможете одновременно регулировать антенну и наблюдать уровни сигнала!

Получаем желаемое качество изображения и звука, не забываем затянуть болты крепления, фиксируем положение тарелки.

Примечание. Если при регулировке шкала силы сигнала заполнится, а шкала качества нет — тарелка поймала не тот спутник. Та же причина, если обе шкалы заполнены выше 70%, а картинки нет!

Регистрация

Наилучший вариант регистрации спутниковой тарелки — через сайт «Триколор ТВ». Следуйте инструкции и заполните все формы регистрации для получения номера договора и активированной карты. Все необходимые данные для регистрации и контактную информацию вы найдёте в комплекте. Если нет возможности выхода в интернет, можно зарегистрировать в телефонном режиме, потратив немного больше времени. Сам договор вам вышлют почтой.

Теперь мы можем насладиться результатом самостоятельно проделанной работы и пользоваться качественным цифровым телевидением. «Триколор ТВ» вносит в ваш дом более 120 каналов и цифровое радио высокого качества при тарифном плане с ценой от 400 до 2000 рублей в год. Проделанной работой мы можем оплатить больше полтора года работы телеканалов за сэкономленные деньги на монтажника-специалиста.

Как настроить телегид на «Триколор ТВ»: несколько причин и советов

Бывает, что телегид перестаёт работать на некоторых (или даже на всех) каналах. Это не только неудобно для пользователя, но и может привести к сбою в работе приёмника или его полному выходу из строя, а значит, проблему нужно исправлять. Причин может быть несколько. Такое случается при неправильной установке времени на самом приёмнике, возникновении сбоев в работе самого оборудования или устаревшей прошивке. Как обычно, начинать нужно с самого простого – устанавливаем правильное время, дату и перезагружаем приёмник. Если это не помогло, сбрасываем настройки до заводских и вводим параметры заново. Если же и это не помогает, пробуем обновить ПО, возможно, вышло обновление. Как выполнить третий вариант, мы сейчас и поговорим.

Как настроить Триколор антенну самостоятельно – все возможные способы

Прежде чем приступить к подготовке настройки, требуется обратить внимание на несколько значимых нюансов:

  • не следует заниматься ловлей сигнала в дождливую погоду, поскольку она заметно мешает получению желаемого результата и серьёзно усложняет процесс;
  • желательно заранее заметить, в какой точке небосвода находится солнце в полдень, это поможет направить сигналоприёмник на спутник;
  • стоит своевременно позаботиться о приглашении человека, который поможет подключиться к телевидению.

Дополнительно, если имеется подобная возможность, можно приобрести специальный прибор, который заметно упрощает выбор правильного положения антенны. Не помешает и справочная информация, имеющаяся на сайте провайдера.

Сборка антенны

К оборудованию прилагается инструкция по сборке, следуя которой можно выполнить все быстро. Конструкция для приема сигнала образована элементами:

  • Кронштейн — держит зеркало, поэтому должен монтироваться на стену, мачту или крышу.

    Сборка кронштейна.

  • Зеркало — прикрепляется на кронштейн;
  • Кабель коксиальный — передает сигнал на ресивер;
  • Конвектор — располагается на держателе. Разъем для провода должен находиться внизу, чтобы исключить попадание воды.

Схема сборки:

  1. После выбора места установки произвести разметку, чтобы монтировать кронштейн.
  2. Сделать дрелью или перфоратором отверстия под крепежные элементы.
  3. Закрепить кронштейн.

    Вариант крепления кронштейна на крыше.

  4. Конвертер завести в держатель.
  5. Подсоединить кабель к конвертеру (правила монтажа разъема описаны ниже).
  6. Разместить антенну на кронштейне и зафиксировать болтами (полное затягивание болтов не проводить до конца всех работ, чтобы обеспечить изменение наклона и положения конструкции).
  7. Кабель укрепить на кронштейне изолентой или стяжками. 1 м кабеля вблизи антенны остается в запасе.

Сборочные работы завершены.

Алгоритм

Процедура настройки простая, хотя и состоит из определенного количества этапов и требует расходных материалов и некоторых инструментов.

В комплект нужного для настройки ТриколорТВ оборудования, как правило, входят три вещи – тарелка, приемник и антенна. Также, необходимо запастись кабелями для всего этого и вооружиться монтажными инструментами, чтобы все установить быстро и безопасно.

Общий алгоритм выглядит так:

  1. Вы приобретаете комплект тарелки+ресивера от ТриколорТВ.
  2. Оказавшись дома, вы закрепляете тарелку у себя за окнами квартиры/дома.
  3. Проводите нужные кабеля от тарелки до ресивера, и от ресивера до телевизора.
  4. Настраиваете через ПО приемника уровень сигнала.
  5. Регистрируетесь как пользователь ТриколорТВ.
  6. Проводите поиск каналов и оставляете оборудование «калиброваться».

Регулировка антенны

Перед подключением, нужно отрегулировать устройство. Лучше делать это при хорошей погоде, когда сигнал спутника будет оптимальным. Необходимость в регулировки заключается в том, чтобы поймать спутник в таком положении, когда трансляция телевидения будет четкой.

Основное значение в этом случае имеет угол места и угол азимута, где размещена тарелка. Для вычисления показателей, достаточно провести горизонтальную линию от смонтированного приемного устройства и определить угол, который образовался. Для разных городов и населенных пунктов  определяется свой азимут. Для получения более точного значения стоит воспользоваться компасом.

Как самостоятельно установить антенну «Триколор TB»

Чтобы смотреть спутниковое телевидение, необходимо приобрести специальную антенну, установить и настроить ее. Для этого не обязательно прибегать к помощи специалистов. Настроить тарелку «Триколор ТВ» можно и самостоятельно.

Тарелка является основным элементом всей системы. Она представляет собой металлическую конструкцию параболической формы, вогнутой внутрь. Такая форма сделана для того, чтобы сигналы, поступающие со спутников, при соприкосновении с поверхностью тарелки сосредотачивались в одной точке – круговом конвекторе. Благодаря этому можно получать высокое качество связи. Сигналы от конвектора по кабелю поступают в ресивер, где после преобразования выводятся на экран телевизора.

Место для антенны

Как самостоятельно настроить спутниковую антенну «Триколор TB»? Успешность настройки зависит не только от качества оборудования, но и от правильной установки самой тарелки.

Правила установки антенны

  1. Выбрать доступную траекторию от тарелки до спутника. Т.е. выбрать самое подходящее место, где поступлению сигнала от спутника к тарелке ничего не будет препятствовать. Для этого нужно мысленно прочертить линию от антенны в направлении передаточного устройства. На линии траектории не должно быть веток деревьев, зданий, вывесок, флагов — т.е. любых объектов и предметов, которые могут воспрепятствовать поступлению сигнала. Спутниковый сигнал не может проходить сквозь стены.
  2. Установить и закрепить антенну на высотной точке. Таковой может стать крыша дома, внешняя часть балкона или лоджии, просто стена, или специальная конструкция (вышка) возле дома.

Лучшим направлением спутниковой антенны считается направление на экватор (т.е. в северном полушарии это направление на юг).

При установке лучше всего выбрать такое место, которое максимально приближено к телевизору. Это облегчит работу по настройке.

Наружная конструкция «Триколор ТВ» состоит из нескольких частей:

  • кронштейна;
  • зеркала антенны;
  • кабеля коаксиального;
  • конвектора.

Кронштейн должен быть закреплен на стене или крыше при помощи анкерных болтов. Если крепление будет не очень надежным, то даже небольшой ветер начнет колебать антенну, что сразу же скажется на качестве изображения. При этом рекомендуется не затягивать болты сразу максимально туго, т.к. чаще всего приходится изменять положение антенны в процессе настройки. Окончательно затянуть болты можно тогда, когда все остальные работы будут сделаны.

Когда кронштейны установлены, можно крепить собственно зеркало тарелки и конвектор. Конвектор устанавливается на держатель разъемом в нижнем положении, чтобы его не заливало водой.

Тонкости установки ресивера

Установка ресивера к телевизору осуществляется одним из двух способов:

  1. При помощи высокочастотного (ВЧ) антенного кабеля.
  2. С помощью низкочастотного (НЧ) кабеля с разъемом.

ВЧ включается в гнездо телевизора, предназначенное для антенны, и в разъем на приемнике «RF Out». При включении приемника в розетку на экране телевизионного устройства должно высветиться слово «BOOT» и цифра телеканала. Включая поиск каналов, получаем фразу «Нет сигнала», говорящая о том, что приемник работает правильно.

Алгоритм прикрепления НЧ к спутниковому приемнику тот же, что и ВЧ. Единственно, что после появления надписи «ВООТ» нажимаем клавишу на пульте «А/V» и ждем появление надписи «Нет сигнала». Если надпись появилась, значит все сделано правильно. Другая информация, появившаяся на экране телевизионного устройства, свидетельствует о том, что аппаратура собрана неправильно.

Установка антенны

Работа начинается со сборки и крепления конструкции, основным критерием выбора места для фиксации является беспрепятственный путь сигнала от спутника к приёмнику «Триколор ТВ». Но также есть и другие не менее важные факторы установки, такие как:

Прозрачная поверхность также является препятствием передачи сигнала (то есть прятать конструкцию за стеклом не самая лучшая идея).
Учтите то, что чем короче кабель от антенны до ресивера, тем лучше качество ТВ.
А также нежелательное размещение возле водостока, во избежание попадания влаги.
Берём во внимание и стену (несущая или капитальная), на которую будем крепить конструкцию и подбираем нужные крепёжные инструменты.

Примечание. Если ситуация не позволяет установить тарелку ближе 100 м к телевизору, покупайте отдельно усилитель!

Сборка и крепление

ВАЖНО. Перед тем как начать сборку, внимательно изучите комплектную документацию и проверьте, какой у вас комплект «Триколор ТВ» — «Центр» или «Сибирь». . Крепим конвертер выходами вниз, во избежание попадания влаги

Присоединяем муфту к приёмнику (головке) конвертера. Зачищаем кабель, снимая верхнюю часть изоляции примерно на 10 мм (снимаем аккуратно, не повреждая экранирующей оплётки), закатываем экран (фольгу) на изоляцию (в противоположную от конца сторону) и удаляем внутреннюю изоляцию (тоже 10 мм). Откусываем лишнюю длину медной жилки, оставляя кончик в 2 мм

Крепим конвертер выходами вниз, во избежание попадания влаги. Присоединяем муфту к приёмнику (головке) конвертера. Зачищаем кабель, снимая верхнюю часть изоляции примерно на 10 мм (снимаем аккуратно, не повреждая экранирующей оплётки), закатываем экран (фольгу) на изоляцию (в противоположную от конца сторону) и удаляем внутреннюю изоляцию (тоже 10 мм). Откусываем лишнюю длину медной жилки, оставляя кончик в 2 мм.

После этого готовый кабель надёжно вкручиваем в F-разъём конвертера спутниковой антенны, изолентой или «стяжками» крепим кабель к держателю, закрепляем понадёжнее, чтобы наш кабель не боялся никаких погодных условий, протягиваем в дугу держателя для надёжности. Фиксируем тарелку в кронштейн и крепим конструкцию с условием, что тарелка смотрит на юг, не забывая о факторах, перечисленных выше.

ВНИМАНИЕ. Болты крепления антенны к кронштейну не стоит затягивать, так как в будущем нас ещё ждёт регулировка тарелки спутникового телевидения «Триколор ТВ». . Если вы без проблем сумели правильно поставить спутниковую тарелку, то дальше вам будет значительно проще, так как самый сложный этап установки и настройки уже пройден и следующие шаги будут проходить с участием вашего телевизора

Если вы без проблем сумели правильно поставить спутниковую тарелку, то дальше вам будет значительно проще, так как самый сложный этап установки и настройки уже пройден и следующие шаги будут проходить с участием вашего телевизора.

Подключение антенны к телевизору

Как только закрепили саму спутниковую антенну, так же зачищаем другой конец кабеля и присоединяем к ресиверу (не забывая о важном факторе длины, упомянутом выше). Следующим шагом идёт один из двух вариантов подключения ресивера к телевизору:

  1. Высокочастотное подключение. ПВХ-кабелем протягиваем подключение от ресивера (разъём RF Out) к телевизору (вход для антенного кабеля). Запитываем от электросети, включаем соответственной кнопкой Power на корпусе ресивера. За появлением надписи Boot следует номер канала. Включаем телеприёмник и запускаем поиск каналов. Если он находит всего один канал без сигнала, значит, ошибок в подключении ресивера нет.
  2. Низкочастотное подключение. Производим присоединение AV-кабелем (в народе называют «тюльпанами») или Scart-кабелем (широкий многозубчатый разъём). Подключаем ресивер к электросети и включаем тумблер питания. Ждём, когда загорится номер канала после засвеченной надписи Boot. На пульте управления телевизором находим кнопку A/V (Audio/Video) и запускаем режим видео. Если в итоге получили пустой канал без сигнала, настройка ресивера закончена.

Следующим шагом смотрим на силу и качество сигнала, принимаемого ресивером со спутника. Нажимаем на пульте телевизора любой канал. Мы видим номер канала, передачу и время, которые получили со спутника. Так как настройка каналов у нас ещё впереди, телевизор покажет нам пустой экран.

Как настроить тарелку Триколор ТВ на спутник самому без прибора

Для того чтобы провести процедуру установки и настройки правильно, необходимо знать расположение спутника.

Сигнал можно сравнить с прожекторным лучом, светящим с высоты 36-38 тыс. км.

Высокое качество трансляции возможно только в том случае, если антенна будет установлена с правильной стороны и под правильным углом. Обусловлено это тем, что сигнал со спутника не проходит через стены и может сбиваться при наличии даже таких преград, как деревья или небольшие постройки.

Именно поэтому зеркало антенны должно устанавливаться в южном направлении. Этот момент является самым важным, так как без него не будет происходить трансляции. Если же окна вашей квартиры или дома выходят на северную сторону, то установка оборудования в данном случае невозможно. Даже при очень больших усилиях можно будет получить только некачественный сигнал. Лучший вариант в данном случае – установка тарелки на крыше здания. Данный вариант подходит только для частных домов.

Как настроить тарелку Триколор ТВ на спутник самому? Для этого нужно придерживаться следующей схемы:

  1. Определить правильный угол места – тарелка должна «смотреть» на спутник, т. е. на юг.
  2. Диаметр антенны должен быть не менее 0,6 м.
  3. Установка кронштейна должна быть осуществлена посредством анкерных болтов, что исключает вероятность поломки при плохих погодных условиях. В противном случае сбои сигнала будут возникать после ветра и дождя.
  4. После проведения монтажных работ следует подсоединить посредством специального кабеля тарелку к тюнеру.

Далее нужно самостоятельно провести включение оборудования и заняться поиском сигнала и настройкой телеканалов. Если в процессе установки или настройки возникают какие-либо трудности, то можно связаться с оператором, который поможет справиться с проблемой любого характера. Для этого следует позвонить по телефону: +7(911)101-01-23.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Закупки с умом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
