Как подключить акустику к телевизору для вывода звука

Как подсоединить домашний кинотеатр к телевизору

Современные телевизоры способны передавать великолепное качество картинки, вплоть до разрешения 4K, могут воспроизводить 3D видео, оснащаются встроенными спутниковыми ресиверами, но вот качество звука, даже у дорогих моделей, хромает. Это и понятно, ведь телевизоры становятся все тоньше и хорошую акустику туда физически не поставишь. Но решение есть- покупка домашнего кинотеатра или AV ресивера с качественными колонками. Даже с помощью бюджетной акустики вы получите хорошее качество звука. В этой статье я хотел бы подробно рассказать о том, как вывести звук от телевизора на ресивер домашнего кинотеатра.

Вывести звук от телевизора к домашнему кинотеатру/ ресиверу с помощью HDMI кабеля.

Один из самых современных способов передать звук в высоком качестве (не только звук, но и видео) является интерфейс HDMI. Что касается передачи звука от телевизора к ресиверу этот интерфейс так же подойдет, но с небольшими оговорками — ваш телевизор и домашний кинотеатр должны поддерживать технологию Audio Return Channel (ARC).

ARC (Audio Return Channel) технология, с помощью которой можно передавать объёмный звук, с телевизора на домашний кинотеатр/ ресивер с помощью HDMI-кабель v 1.4.

Но для того что бы воспользоваться этой технологией у вашего телевизора должен быть разъем HDMI (ARC).

HDMI разъем с поддержкой ARC должен быть и на ресивере домашнего кинотеатра, эту информацию вы можете узнать из технической документации к аудиосистеме.

Если ваш телевизор и аудиосистема поддерживает ARC осталось подключить их между собой кабелем HDMI версии 1.4, желательно 1.4b

Обратите внимание на то, что кабель должен быть высокого качества, поскольку при низком качестве кабеля, возможны проблемы при воспроизведение аудио на домашнем кинотеатре, в частности звук может пропадать на несколько секунд

После того, как вы подключили ТВ и домашний кинотеатр/ ресивер качественным HDMI кабелем v 1.4, убедитесь что ARC включен как на телевизоре, так и на аудиосистеме. Осталось в настройках телевизора выбрать- воспроизводить звук с аудиосистемы (вместо встроенных колонок) и наслаждаться качественным звуком.

Данный способ позволяет добиться отличного качество звучание без использования лишних проводов и, на мой взгляд, является наиболее предпочтительным.

Воспроизведение аудио с телевизора на аудиосистеме с помощью оптического кабеля.

Еще один способ передавать звук с ТВ на аудиосистему- с помощью оптического кабеля. Для этого убедитесь, что на телевизоре и ресивере домашнего кинотеатра есть разъем для подключения оптического кабеля. На телевизоре должен быть разъем — OPTICAL OUT, а на ресивере домашнего кинотеатра — OPTICAL IN.

Если таковые разъемы имеются, осталось приобрести оптический кабель нужной длины и подключить ТВ и домашний кинотеатр.

В чем преимущество данного способа- оптический кабель не «боится» электромагнитного излучения, поэтому помех при его использовании не будет, плюс ко всему он способен передавать великолепное качество звука.

Вывести звук с телевизора на ресивера домашнего кинотеатра с помощью коаксиального кабеля.

Если первые два способа вам не подходят, то подключение с помощью коаксиального кабеля (RCA-RCA)- ваше спасение.

Первым делом посмотрите присутствует ли такой разъем на вашем телевизоре и аудиосистеме.

После этого подключите с помощью кабеля разъем COAXIAL OUT (S/PDIF — OUT COAXIAL) на телевизоре и разъем COAXIAL IN на ресивере кинотеатра. После этого можно наслаждаться многоканальным звуком на домашнем кинотеатре.

Настроить воспроизведение аудио с телевизора на ресивер с помощью аналогового подключения.

Если все выше описанные способы вам не подошли, можно воспользоваться самыми простыми способами, а именно использовать аналоговое подключение, например подключение с помощью RCA (в простонародии — тюльпан).

С его помощью подключите порт AUDIO IN на ресивере и AUDIO OUT ( LINE OUT ) на телевизоре. Помимо «тюльпана» можно использовать различные переходники, например mini Jack — 2 RCA, SCART — 2 RCA (если 3RCA, то желтый (передает видео) не нужно подключать) и т.д. главное подобрать аудио разъем на телевизоре с приставкой OUT а на ресивере домашнего кинотеатра с приставкой IN.

Хочу добавить, что подключение через аналоговые разъемы снижает качество звука, и если есть возможность, то лучше использовать любой из первых трех способов.

Как вы могли убедиться для того, что бы настроить воспроизведение аудио с телевизора на домашнем кинотеатре есть довольно много способов. Вам решать каким из них воспользоваться.

Как подключить колонки к компьютеру (пассивные)

• На колонках по 2 клеммы. В таком случае вам подойдет кабель от любых наушников с mini Jack 3.5 мм. Отрезаете динамики и аккуратно зачищаете провод. Подключаете зачищенные концы в клеммы, а mini Jack штекер в звуковую карту.
• Купите недорогой стерео усилитель, особенно если вы хотите использовать колонки от в прошлом приличного музыкального центра, это оправдает затраты.

P.S. Особой громкости звука таким способом подключения колонок к компьютеру не добиться, выходная мощность будет в несколько Ватт, так как для пассивных динамиков требуется усилитель, но хотя бы избавите свои колонки от участи попасть в мусорное ведро.

Для тех кто озадачен вопросом покупки недорого ресивера, будет интересна статья: «Как подключить аналоговые колонки к любой технике?».

В какое гнездо подключать колонки?

Выше мы рассуждали о способах подключения колонок к ТВ, но не дали советов и подробного описания каждого из входов, которые активно используются для синхронизации. Сейчас мы исправим упущение.

Важно! Есть еще несколько не рассмотренных схем подключения, которые сейчас не очень актуальны. Сюда относятся:

• USB – по умолчанию колонки редко обладают таким выходом, но можно воспользоваться переходником, например, RCA-USB.
• Коаксиальный – тот же вход, который использует антенна от ТВ. Так как он практически всегда занят, использовать разъем обычно невозможно, да и неудобно.

HDMI

HDMI – самый лучший разъем для подключения, так как он отличается высокой скоростью передачи данных. На практике это означает минимальные задержки и поддержка наилучшего качества аудио.

Как подключить колонки через HDMI:

1. Берем соответствующий кабель.
2. Подключаем штекер с одной стороны к акустике.
3. Вторую сторону всовываем во вход на ТВ с названием HDMI ARC.

Главная проблема стандарта – далеко не все устройства его поддерживают. HDMI может быть недоступным как на колонках или сабвуфере, так и на самом телевизоре. Однако, если оба устройства поддерживают стандарт, рекомендуем сделать выбор в пользу него

Особенно важно его использовать для подключения домашнего кинотеатра, профессиональной акустики, мощных ресиверов, системы с многоканальным звуком и т. п

RCA (тюльпаны)

Один из самых распространенных выходов на акустики прошлых поколений, от которого отказались практически все производители. Сейчас RCA, в народе «тюльпаны», преимущественно встречаются на старых ТВ, хотя некоторые фирмы до сих пор выпускают ТВ с поддержкой этого входа. Причина снижения популярности – невысокое качество сигнала.

Провод состоит из 3 штекеров. Для воспроизведения музыки нужен красный и белый, третий отвечает за передачу видео. Эти входы нужно вставить в аналогичные по цвету разъем на телевизоре.

Линейные входы

Встречается реже остальных разновидностей, он подразумевает подключение клемм к «+» и к «-». Такие варианты синхронизации можно использовать для некоторых компьютерных колонок и домашнего кинотеатра.

Модельный ряд

Рассмотрим популярные модели домашних кинотеатров Samsung.

HT-J5530K

Одна из самых востребованных моделей от компании Samsung, которая позволяет работать практически со всеми устройствами и воспринимает большую часть существующих в наши дни носителей. Из интерфейсов присутствует Bluetooth. Мощность колонок составляет 165 Вт, сабвуфера — порядка 170 Вт.

Пользователи выделяют высокое качество изображения и звучания, простоту настройки, функциональность оборудования и наличие пары выходов для микрофона.

Из минусов можно отметить не самое легкое подключение к колонкам, а также неудобный пульт ДУ. Кроме того, в комплекте отсутствуют микрофон и провода — их необходимо покупать самостоятельно.

Пластмасса, из которой собирается эта аппаратура, имеет не самое высокое качество, что существенно сокращает период использования техники. Стоимость в магазинах начинается от 20 тыс. руб.

HT-J4550K

В комплект этого домашнего кинотеатра входят акустические системы серии 5.1, из интерфейсов можно выделить Bluetooth, USB, а также Wi-Fi. Поддерживает практически все форматы и носители. Фронтальные и тыловые колонки имеют мощность 80 Вт, мощность сабвуфера —100 Вт.

К несомненным достоинствам оборудования относят возможность чтения самых разных форматов, а также высокое качество аудио- и видеоряда. Домашний кинотеатр имеет стильный и лаконичный дизайн, его отличает высокое качество сборки. Для максимально комфортного использования предоставляется возможность прослушивания музыки с мобильного телефона через Bluetooth.

В то же время этот домашний кинотеатр имеет неудобное меню и довольно слабый сабвуфер, который не позволяет слушать музыку в максимально высоком качестве. Подключение колонок возможно исключительно через провода. Ценник в магазинах начинается от 17 тыс. руб.

HT-J5550K

В комплект входит акустическая система серии 5.1. Интерфейс включает USB, Wi-Fi, интернет, а также Bluetooth. Основные параметры мощности колонок соответствуют 165 Вт, сабвуфера – составляют 170 Вт.

К плюсам техники относят оптимальное соотношение цена – качество, а также стильный современный дизайн системы. Кинотеатр поддерживает многофункциональность своего использования.

В то же время здесь отсутствуют провода, необходимые для подключения к телевизору, а кабель соединения слишком короткий. Кроме того, некоторые пользователи отмечают, что при прослушивании на негромком режиме из колонок доносятся неприятные шумы.

Это довольно дорогой домашний кинотеатр, который стоит более 27 тыс. руб

HT-J4500

Это лучшее оборудование, которое поддерживает практически все существующие медиаформаты и носители. Мощность тыловых и фронтальных колонок составляет 80 Вт, этот же параметр у сабвуфера соответствует 100 Вт. Бонусами являются наличие радио, напольная акустика и высокая технологичность платы питания.

Из недостатков можно отметить легкие погрешности в звучании, а также отсутствие опции караоке.

Цена за оборудование составляет порядка 30 тыс. руб.

Как к телевизору подключить колонки при помощи музыкального центра либо магнитофона

Да, так подключить тоже можно. Качества звук значительно улучшиться, по сравнению с телевизионными динамиками либо дешёвыми компьютерными колонками. Тут роль играет техническая предрасположенность к такой составляющей как более высокое качество в воспроизведении аудио потока.

Шнуры переходники для соединения музыкального центра либо магнитофона и телевизора

Подключение производиться при помощи разъёмов TRS3, 5 мм (mini Jack) и RCA (тюльпанов либо колокольчиков). Нужно состыковать гнезда и штекера, которые имеет ваша техника, и если потребуется, воспользоваться переходниками TRS-RCA либо RCA-RCA. Нужно помнить, для вывода звука от телевизора к колонкам, нужно выполнить включение шнуров и переходников в гнездо «out» на телевизоре и в гнездо «in» на том устройстве, с которого будет производиться выведение звука.

Данная аппаратура обладает высоким, почти совершенным качеством звука, встроенным усилителем, который поддерживает мощные колонки, сабвуфером, раскладывающим звучание на отдельные каналы.

В подключении пригодятся способы, описанные выше. Если ваш телевизор оснащен разъёмом SCART, то при подключении возможно использование переходников SCART- RCA либо SCART- TRS.

Эта аппаратура обладает высочайшим качеством звука, объёмным звуком, профессиональным усилителем и ресивером, что позволяет приблизиться к совершенному звучанию. Ресивер поддерживает возможность подключения DVD и Blu-Ray проигрывателя.

Телевизор и ресивер соединяются кабелем под определенные разъёмы.

Наиболее хорошего результата можно добиться, если подключить при помощи разъема HDMI. При помощи этого интерфейса обеспечивается одновременная синхронизированная передача многоканального звука и изображения, имеющих высокое разрешение.

Если на телевизоре нет разъема HDMI то используйте Scartr разъем, он не сильно уступает по качеству передачи звука HDMI.

Перед тем как к телевизору подключить колонки, следует, тщательно ознакомится с инструкцией, прилагаемой к технике. Работу, проделанную изготовителем, следует уважать и не стоит усложнять подключение. Подключение должно производиться, когда техника не подключена к сети.

Подключение акустики к телевизору

Вывести звук с телевизионных динамиков на внешние колонки можно практически на любой модели. На современных ЖК-панелях разъемы для подсоединения дополнительной аппаратуры давно унифицированы под общий стандарт, для устаревших телевизоров предусмотрены переходники. Рассмотрим более детально, какие разъемы использовать для подключения разной акустики к телевизору.

Подключение активных колонок

Активные акустические колонки – самодостаточная аппаратура с встроенным усилителем звука. Это удобно, так как не придется покупать отдельное устройство. Колонки имеют провод питания и регулятор громкости, сбалансированы, фильтры настроены, от телевизора им нужен только аналоговый или цифровой сигнал.

Соответственно, что способ вывода звука на активные колонки, достаточно прост и зависит от их модели, предусмотренных разъемов на задней или боковой панели. Обычно подсоединение выполняется при помощи аудиоразъема TRS (миниджек 3.5 мм) или кабеля 2RCA – 2RCA.

С поиском гнезда на панели телевизора проблем не должно возникнуть, так как интерфейс обозначен значком «Наушники». Все что нужно сделать, это установить колонки, подключить их к питанию, соединить через подходящий кабель с телевизором.

Подключение пассивных колонок

Главное отличие пассивной акустики – это отсутствие встроенного усилителя. Чтобы воспользоваться этой аппаратурой, потребуется приобрести отдельный блок для усиления сигнала. Вначале динамики подключаются к усилителю, затем усилитель соединяется с телевизионной панелью.

Процесс синхронизации не такой сложный, как может показаться вначале. При выборе усилителя и пассивных динамиков следует учитывать обязательные технические требования:

• Мощность усилителя должна составлять не менее 30% от мощности акустики.
• Показатели сопротивления должны быть одинаковыми для обоих устройств.
• Соединяя динамики с усилителем необходимо учитывать полярность, левая колонка – левый канал, а правая – к правому.

Соединяющие провода обычно идут в комплекте, если их нет, нужно использовать кабель с площадью сечения не менее 1 мм. Рекомендуется выбирать многожильный медный кабель.

Подключение музыкального центра

Для установки соединения между телевизором и музыкальным центром можно использовать разные виды кабелей и портов для них. Оптимальный способ соединения устройств в единую систему подбирается на месте, зависит от наличия того или иного вида разъемов на аппаратуре.

Наивысшее стереофоническое качество звучания обеспечивает подключение через оптический кабель. На ступеньку ниже по характеристикам чистоты звука стоят SCARD и линейное подключение. Универсальный RCA-провод (тюльпан) выдаст самый слабый по качеству и объему звук.

Хорошим решением станет соединение аппаратуры через HDMI-порт. В этом случае, хозяин техники может вставить в музыкальный центр USB-накопитель, с коллекцией фильмов и наслаждаться просмотром видео с качественным изображением и звуковым сопровождением.

Так как музыкальный центр представляет собой устаревшую аппаратуру, в основном для его подключения предусмотрены разъемы RCA. Если на ЖК-панели нет этих разъемов, потребуется приобрести переходник HDMI-RCA или SCARD-mini Jack.

Комплектация домашнего кинотеатра

Домашний кинотеатр – комплекс аудиооборудования, способно качественно воспроизводить звук. Система позволит комфортно смотреть фильмы, получая звуковые ощущения, какими их задумал автор. На продвинутых моделях типа LG, «Самсунг», более именитых брендов Hi-End, качество звучания не уступает полноценному кинотеатру.

Каждый производитель аудиотехники обладает инженерными центрами, призванными довести выпускаемые модели до совершенства. При этом комплектация, возможности аудиосистемы для дома будут зависеть от цены, класса.

Традиционная система состоит из нескольких компонентов:

• Ресивер. Устройство, отвечающее за обработку входящего сигнала, его распределение на другие элементы, подключенные к кинотеатру.
• Акустика. Сеть колонок, обеспечивающих воспроизведение на разных частотах. Как правило, компоновка составляется по схеме 2.0, 2.1, 5.1, 7.1.
• Источник сигнала. Вывести звук можно с медиаплеера, смартфона, DVD-плеера, либо телевизора.

Способ подключения будет зависеть от модели стереосистемы.

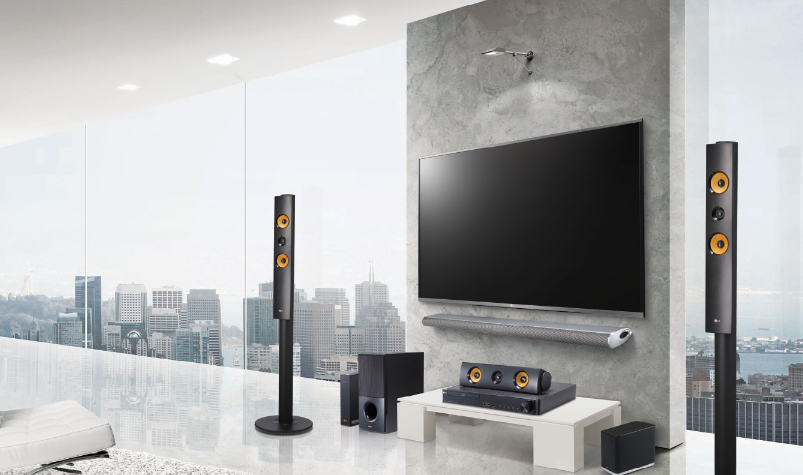

Стандартный домашний кинотеатр.

Какие порты есть у телевизора для внешней акустики

Перед тем, как идти в магазин или просто выбирать одну из имеющихся акустических систем для подключения к телевизору, полезно узнать, какие выходы на нем для этого предусмотрены. От правильного выбора порта напрямую зависит не только качество звука, но и возможности звуковой системы. Итак, современные производители предлагают:

• порты RCA, есть на большинстве моделей для обратной совместимости;
• разъем-гнездо 3.5 мм миниджек, рассчитано на подключение наушников или проводной гарнитуры, предлагается не всеми производителями;
• линейный выход в формате 3.5 мм миниджека или 6 мм миниджека, также может не предусматриваться конструкцией телевизора;
• порт SCART, гребенка достаточно старого формата.

Из самых современных решений телевизор может поддерживать режим работы порта HDMI ARC, то есть обратного канала аудио, когда устройство не принимает данные, а наоборот, отправляет их на саундбар или колонки. Также на большинстве моделей сегодня найдется оптический выход, по которому звуковые данные в цифровом формате передаются на подключенное устройство.

От выбора портов зависит доступное качество звука. Так, 3.5 мм, 6 мм миниджеки, линейные выходы, RCA тюльпаны всегда подразумевают работу с аналоговым сигналом. Это означает, что телевизор предварительно преобразует звук. Со всеми неизбежными потерями и уровнем качества, зависящим от установленного в устройстве усилителя.

Цифровой оптический выход и HDMI в режиме ARC передают данные в цифровом формате. С одной стороны, это значит, что с ними сможет работать только определенная акустика. С другой стороны, звуковые данные медиафайла или трансляции не преобразуются. Достигаются нулевые потери качества и высокая скорость передачи данных.

Однако наличие только простой аналоговой аудиосистемы не означает, что ее нельзя подключить к современному телевизору с цифровыми портами. Сегодня не составит труда купить переходник на 3.5 мм миниджек с интерфейсов SCART, RCA, HDMI. На рынке есть и предложения внешних аудиокарт, которые позволят работать с оптическим цифровым выходом телевизора.

Инструкция по подключению домашнего кинотеатра

Для того чтобы выполнить правильное подключение домашнего кинотеатра к телевизору вам необходимо придерживаться следующих рекомендаций:

Сначала следует изучить схему, которая предоставляется в комплекте с устройством. Перед подключением лучше всего ориентироваться на тот способ, который советует производитель. Если схема подключения просто отсутствует, тогда вам необходимо придерживаться варианта, который мы предоставили ниже.

Теперь необходимо определить, какие отверстия есть на ресивере и задней панели телевизора. На сегодняшний день современные модели могут использовать HDMI разъем. Устаревшие модели могут использовать RGB, S-Video или SCART разъем. Предпочтение лучше всего отдавать первому варианту. В этом случае вы сможете получить наилучшее качество передачи видео.

Теперь вам потребуется вывести изображение на экран. Для этого вам потребуется подключить разъем «OUT» ресивера к «IN» телевизора. Провода обычно вы сможете найти в комплекте. Если вы не найдете HDMI разъем, тогда нужно подключить кинотеатр к экрану тюльпанами.

Статья по теме: Мебельные жалюзи: преимущества, виды, изготовление своими руками

Теперь на колонки вам необходимо вывести звук. Для этого можно использовать оптический, коаксиальный или известный «тюльпан» кабель. Затем вам необходимо подключить разъем «OUT» к «IN» ресивера. Подключение домашнего кинотеатра к телевизору лучше всего выполнять через оптический кабель.

К спутниковому телевидению вам необходимо подсоединить систему колонок. На задней панели вы сможете найти следующие надписи FRONT/CENTER/SURROUND/SUBWOOFER. Эти надписи могут означать: фронтальные, центральные, тыловые колонки и сабвуфер. Согласно цветовой маркировке проводов, а также специальным обозначениям «+» и «-» вам необходимо будет подключить оголенные контакты нажимным или резьбовым способом.

Теперь вам следует установить колонки от домашнего кинотеатра в выбранных местах. Как правило, фронтальные колонки должны находиться по бокам от экрана, центральная – ниже или выше зоны просмотра, а тыловые за спиной. Место установки сабвуфера может быть произвольным. Вы самостоятельно должны решить, где должно располагаться ваше устройство.

Теперь нужно подвесить телевизор на стену или установить его на тумбе.

Выполняем подключение кинотеатра к электросети и проверяем правильность установки всех компонентов. Звук или видео должен идти без помех.

Вот так вы можете подключить домашний кинотеатр к телевизору, чтобы был звук и видео. Всю суть соединений вы сможете увидеть на видео.

Колонки, вы сможете использовать в качестве акустической системы. Конечно, стереозвука может и не быть, но это лучше чем просмотр телевизора с его динамиками. Как видите, подключение домашнего кинотеатра к телевизору своими руками не занимает много времени.

Рекомендуем вашему вниманию: подключение кондиционера своими руками.

Последовательность подключения домашнего кинотеатра

Фирмы, выпускающие кинотеатры для дома, рекомендуют подключать эту технику к телевизионным панелям собственного производства для обеспечения лучшей совместимости и качественной передачи сигнала. Но в то же время никто не запрещает подсоединить к телеприемнику Самсунг или Филипс кинотеатр LG или иного бренда.

Как вывести звук и изображение на телевизор

Чаще всего для подключения ресивера к телевизионному приемнику выбирается HDMI. Он обеспечивает высокое качество картинки и звучания.

Чтобы использовать этот тип кабеля, нужно удостовериться, что на ресивере есть выход HDMI Out, а на телевизионной панели – вход HDMI IN.

Если это так, нужно соединить их, а затем включить оба устройства и на телеприемнике назначить в качестве источника трансляции задействованный порт.

При настройке подключения техника должна быть выключена и обесточена. Преимущество такого подключения в том, что одновременно транслируется аудио и видео.

Разъем SCARD может быть использован, если выход HDMI отсутствует на одном из устройств. Такое подсоединение также обеспечивает достаточно хорошее изображение и звуковой сигнал. Для настройки нужно подсоединить штекеры в соответствующий выход OUT на ресивере и в разъем IN телевизора. Некоторые типы кабелей передают только видеосигнал, звук в этом случае будет воспроизводиться с акустики домашнего кинотеатра. Первый вид кабеля – компонентный, состоящий из трех штекеров красного, зеленого и синего цвета. Изображение выводится аналоговое и довольно высокого качества. Если на одном из устройств есть компонентный разъем, а на втором нет, но есть SCARD, можно воспользоваться переходником SCARD-компонент. Звук при таком подключении домашнего кинотеатра выводиться на телевизионный приемник не будет.

Еще один тип проводов, который можно использовать, чтобы подключить кинотеатр к телевизионной панели для вывода изображения, называется S-Video. Этот формат устаревший, передает только аналоговый сигнал в низком разрешении, но по-прежнему используется некоторыми пользователями. Самый простой и дешевый способ подсоединить телеприемник – воспользоваться «тюльпанами». Это недорогой провод со штекером желтого цвета, которым соединяются соответствующие разъемы на технике. Качество изображения при таком соединении очень низкое.

Как вывести звук с телевизора на кинотеатр

Если пользователь желает вывести через ресивер на акустические колонки звук с телевизионной панели, ему нужно воспользоваться HDMI ARC, оптическим или коаксиальным кабелем. Перед тем, как подключить телевизор, чтобы был звук в акустике кинотеатра, нужно убедиться, что на обоих устройствах есть разъем HDMI ARC, а сам провод высококачественный и имеет версию 1.4 (предпочтительно – 1.4b). Эта технология называется Audio Return Channel (ARC) и используется для передачи объемного звука. Чтобы настроить подключение, нужно соединить технику (для телевизионной панели разъем с маркировкой OUT, для ресивера – IN), а затем включить оба устройства и активировать на них ARC.

После этого следует выбрать на телеприемнике режим воспроизведения звукового сигнала с внешнего аудиоустройства. Теперь при просмотре телевидения звучание будет идти из акустических колонок, подключенных к ресиверу. Чтобы подключить оптический кабель от телевизора к домашнему кинотеатру, нужно удостовериться, что на телевизоре есть порт OPTICAL OUT, а на ресивере – OPTICAL IN. Он транслирует сигнал в хорошем качестве, а также невосприимчив к электромагнитному излучению. Это означает, что помех при работе не будет. Коаксиальный кабель (RCA-RCA) подсоединяется в разъемы COAXIAL OUT и COAXIAL IN на телевизоре и ресивере соответственно. Он также обеспечивает передачу многоканального звука в высоком качестве. Если эти три способа для подсоединения не подходят, можно воспользоваться стандартным «тюльпаном» 2RCA-2RCA или 3RCA-3RCA.

Во втором случае желтый провод, передающий изображение, остается неподключенным. Также можно задействовать переходники: mini Jack-2RCA, SCARD-2RCA и т.д.

Для их использования нужно отыскать на телевизионной панели аудиовыход с надписью OUT, а на ресивере – с обозначением IN. При использовании провода со штекерами mini Jack-2RCA на телевизионном приемнике выбирается выход под наушники. При настройке соединения через «тюльпан» звуковой сигнал будет аналоговый и не самого лучшего качества.

Заключение Покупатели часто желают знать, как подключить домашний кинотеатр к телевизору смарт тв. Это легкий процесс, достаточно лишь выбрать подходящий кабель и правильно соединить им устройства.

Последовательность подключения домашней видеосистемы

Чтобы все компоненты домашнего кинозала четко функционировали, необходимо их правильно соединить. Прежде всего, следует изучить схему подключения видео и аудиосистемы, которая входит в общую комплектацию. Как правило, это ресивер, колонки и сабвуфер. Алгоритм подключения прост и состоит из нескольких этапов.

Этап 1. Соединение ресивера с телевизором

Практически все ЖК, LED, Ultra-HD и плазменные телевизоры оборудованы современными стандартными разъемами, что позволяет подключать к ним различные мультимедийные устройства. Существует несколько вариантов соединения, каждый из которых зависит от типа разъемов, расположенных на телевизоре и ресивере.

Современные модели оснащены стандартным разъемом HDMI – High Definition Multimedia Interface, который необходим для получения высококачественного сигнала (HD), а также четкой и яркой картинки. Как подключить телевизор к кинотеатру данным способом? Посредством специального шнура, и никаких дополнительных приспособлений не требуется. Достаточно ввести имеющийся штекер на вход IN телевизора и выход OUTресивера, и система полностью подсоединена.

В более ранних моделях стандартный разъем HDMI не предусмотрен, однако используется иной метод подключения домашнего кинотеатра к телевизору – интерфейс Y Pb Pr, который по качеству сигнала признан вторым. Особенностью данного соединения является наличие коаксиального кабеля, и трех разноцветных штекеров: зеленого, синего и красного. Каждый из них вводится в аналогичные цветные гнезда (RCA разъемы), расположенные на панели источника и приемника сигнала.

Европейские видеоустройства оборудованы разъемами SCART, что позволяет использовать способ передачи изображения и стереозвука по RGB (Red, Green, Blue). Он выполняется посредством одноименного специализированного провода. Этот вариант так же, как и предыдущие, прост и доступен. Достаточно соединить выходные разъемы источника и приемника видеосигнала, и систему можно считать готовой к просмотру.

Иногда в достаточно ранних видеоустройствах при наличии разъемов S-Video (separate video) используется низкокачественный аналоговый формат передачи видеоизображения, которое транслируется в низком разрешении. Подключение телевизора к домашнему кинотеатру в данном случае выполняется с помощью соответствующего специализированного провода S-Video, концы которого оснащены двумя Mini-DIN разъемами, вставляющимися в четырехштырьковые розетки на панели видеоисточника и телевизора.

Самым примитивным способом соединения считается Video. Он выполняется посредством всем известных RCA-разъемов, расположенных на концах коаксиального кабеля, которые вставляются в розетки источника и приемника видеосигнала.

Этап 2. Соединение ресивера с колонками

Следующим этапом подключения домашнего кинотеатра к телевизору считается подсоединение колонок к сабвуферу и тюнеру. Число динамиков в комплектации бывает произвольным, но обычно комплектация предполагает наличие одного сабвуфера и пяти динамиков. Они делятся на центральную, фронтальные и тыловые колонки. Как правило, используется определенная схема подключения домашнего кинотеатра, которая указана в инструкции.

При покупке видеосистемы многие спрашивают можно ли устанавливать колонки в произвольном порядке? Воспроизведение главного звука достигается посредством основной и двух фронтальных колонок, которые отвечают за стереозвучание, и устанавливаются по обеим сторонам экрана. Главную колонку предпочтительно установить непосредственно перед экраном. Задние колонки создают уникальный объем стереозвучания, и устанавливаются в дальней части комнаты.

Сегодня используется два метода, как подключить звук к видеосистеме для дома:

• беспроводной;
• с помощью стандартных кабелей.

Подсоединение сабвуфера к телевизору

В зависимости от типа сабвуфера подключение к телевизору будет осуществляться по-разному.

Активный саб

Активный сабвуфер подключить очень просто. Устройство нужно подсоединить к телевизионной панели проводами, обычно это осуществляется через тюльпаны. Это 2RCA кабель с красным и белым штекерами, подключаемыми в сабвуфере в аналогичные разъемы с обозначением «Audio In», а в телевизоре – «Audio Out». После соединения техники нужно открыть настройки телевизора, перейти во вкладку «Звук» и сделать в ней необходимые изменения в соответствии с инструкцией по эксплуатации.

Пассивный саб

Пассивный сабвуфер присоединить к телевизору напрямую невозможно. Такое устройство подключается проводами с соблюдением полярности к ресиверу или внешнему усилителю, который, в свою очередь, подсоединяется к телевизионной панели. Соединение должно быть установлено таким образом, чтобы изделие могло работать совместно с подключенной акустикой, например, от компьютера.

Усилитель для сабвуфера

Музыкального центра вместо сабвуфера

Если у владельца телевизора имеется неиспользуемый музыкальный центр, он может применять его в качестве сабвуфера. Для этого нужно соединить всю технику. Колонки присоединяются к центру шнурами из комплекта, само же устройство подключается к телевизору через кабель 2RCA-2RCA или mini Jack-2RCA. В телевизионной панели используются разъемы 2RCAс надписью Audio Out или гнездо для наушников. В музыкальном центре штекеры подсоединяются ко входу с надписью Audio In согласно цвету.
