Устройство бензокосы и распространенные неисправности

Проще всего отдать бензокосу в ремонт, выделив из семейного бюджета определенную сумму средств, оперативный и качественный ремонт своими руками не менее прост и удобен при желании разобраться в конструкции бензокосы и исправить все неполадки.

Массовое и штучное изготовление триммеров основывается на использовании общепринятой технологии, типичная схема конструкции состоит из определенных элементов и частей, их важно знать при осуществлении самостоятельных ремонтных работ:

  • верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
  • средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
  • нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.

Самыми распространенными и часто встречающимися, подлежащими самостоятельному исправлению поломками агрегата можно назвать следующие проблемы:

  • неисправность двигателя, за счет которых бензокоса не заводится и не работает;
  • усиленная вибрация штанги мотокосы, что усложняет ее целевое использование;
  • увеличенный перегрев редуктора, его ускоренное нагревание в ходе эксплуатации;
  • медленное и слабое функционирование режущей лески при недостаточных оборотах;
  • засорение решетки стартера, вызывающее перегрев двигателя и его отказ от работы;
  • быстрое и частое засорение карбюратора за счет применения некачественного топлива;
  • засорение воздушного фильтра при несоблюдении мероприятий по уходу за устройством.

Все эти проблемы могут привести к тому, что прибор потеряет свою трудоспособность, прежде чем заказывать необходимые запчасти для безнокосы следует провести визуальный осмотр и диагностику прибора.

Особенного внимания требуют отдельные запчасти и агрегаты приспособления, для их проверки не придется обращаться к профессиональному мастеру, комплекс диагностических мероприятий поможет своими руками выявить следствие возникновения потери работоспособности.

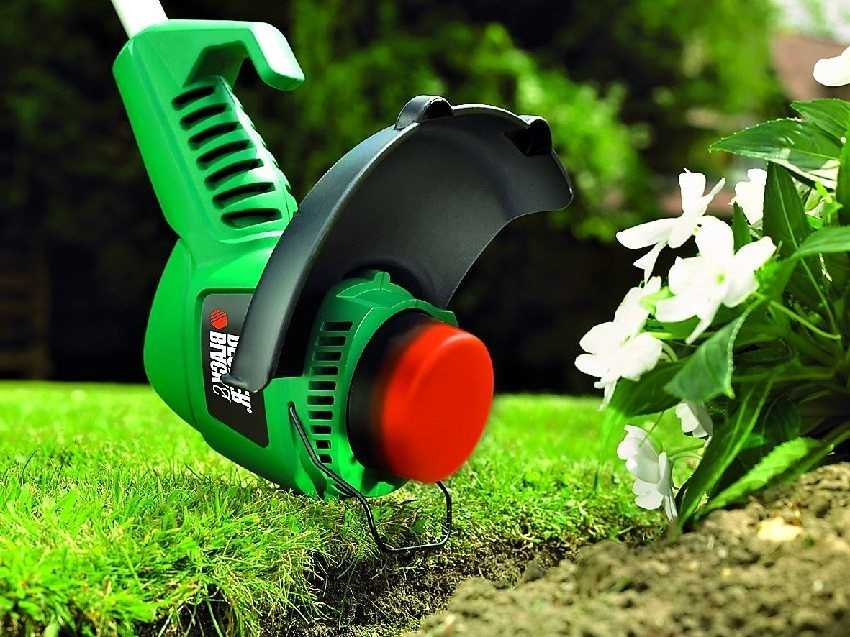

Ремонт электротриммера своими руками: подробная инструкция для начинающего мастера с картинками, схемами и фотографиями

Почему-то часто необходимость выполнять ремонт электротриммера своими руками возникает в самый неподходящий момент, когда требуется срочно косить траву, а возникшая поломка не позволяет этим заниматься.

Большинство возникающих дефектов не отличается сложностью и может быть устранено буквально на месте простым подручным инструментом. Но для этого надо иметь базовые знания конструкции своей косилки.

Делюсь собственным опытом, приобретенным за пять сезонов эксплуатации своего ECO GT-800L, а также помощи друзьям и соседям по даче в этом вопросе

Сам же стараюсь уделять внимание профилактическому обслуживанию, своевременно проводить технические осмотры и проверки

Ремонт карбюратора

В процессе осмотра карбюратора стоит обращать внимание на возможное протекание применяемого топлива, для выявления проблем карбюратора необходимо осуществить следующие мероприятия:

  • продувка топливного шланга для устранения возможного засорения элемента;
  • проверка и замена прокладки, находящейся между двигателем и карбюратором;
  • определение герметичности и поддержания постоянного давления в агрегате.

При необходимости собственноручно можно провести разборку и тщательную чистку узла, с использованием бензина, прочистка жиклера и каналов осуществляется применением сжатого воздуха.

Поломки стартера и редуктора

Редуктор передает вращательный момент от вала двигателя к режущему инструменту, его шестерни в процессе эксплуатации должны быть абсолютно чистыми и обязательно смазанными специальной смазкой.

  • Дровокол своими руками — чертежи, схемы, размеры. 120 фотографий самодельных дровоколов

  • Септик Топас — подробный обзор и описание технических характеристик

  • Компостер садовый — какой выбрать? Обзор лучших видов для дачи (100 фото)

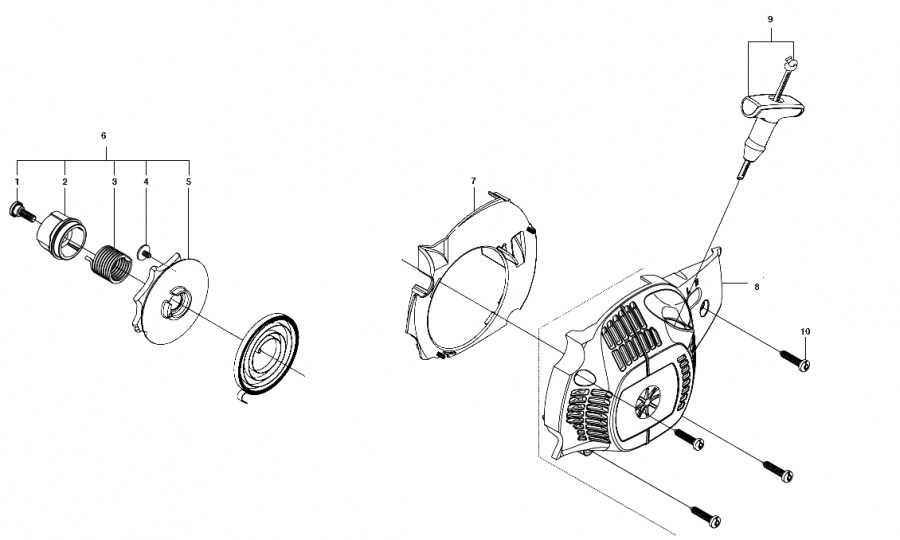

Стартер необходим для приведения триммера в рабочее состояние, его диагностика заключается в проверке натяжения шнура сцепленного с зубьями катушки стартера, которые часто разрушаются при резком запуске.

Нерабочий стартер в бензокосе не подлежит ремонту, его необходимо заменить на рабочий агрегат, в рамках проведения обязательного техосмотра или комплекса ремонтных мероприятий.

Отдельного внимания и ухода требуют режущие элементы, которые всегда необходимо очищать от грязи и скошенной травы после эксплуатации. Регулярный осмотр и тщательная подготовка устройства к работе поможет избежать дорогостоящего и затратного по времени ремонта, всегда быть уверенным в работоспособности бензокосы.

Устранение неисправностей своими руками

Чтобы своими руками без привлечения специалистов починить магнето, нужно знать, как его разобрать, и как поменять контакты прерывателя на новые.

Разборка магнето

Разборка магнето выполняется очень просто. Сначала нужно снять с двигателя это устройство и вычистить его, устранив частицы масла и грязь. Далее, так как автомат опережения зажигания надежно закреплен, нужно открутить гайку, а затем снять деталь и вытащить из паза шпонку. Крышка зафиксирована на четыре винта, чтобы ее убрать, необходимо выкрутить и удалить крепеж. Затем нужно вытащить из корпуса ротор магнето, отвернуть шпильки, удерживающие трансформатор, и достать его. А чтобы собрать магнето, нужно выполнить описанные выше действия в обратном порядке.

Замена контактов прерывателя

После разборки магнето необходимо снять старые контакты прерывателя и правильно установить новые. Для осуществления этого необходимо:

  1. отодвинуть защелку, снять с прерывателя крышку;
  2. выкрутить винт, удерживающий соединительный проводник;
  3. извлечь винт, крепящий пластину прерывателя к крышке магнето, и снять ее;
  4. достать винт, фиксирующий пружину прерывателя;
  5. снять с оси замковую шайбу, а затем рычаг с подушкой в сборе, которые она удерживает;
  6. выкрутить винт, фиксирующий контактную стойку, снять деталь с оси.

Собирать узел с новыми контактами нужно в обратном порядке.

Магнето – конструкция и принципиальная схема работы

Предназначение катушки зажигания – преобразование энергии вращения в высоковольтный разряд и формирование искры, воспламеняющей топливную смесь. В ДВС эта деталь называется магнето, так как в ней переменный ток генерируется от вращения постоянного магнитного ротора или якоря.

Магнето конструктивно состоит из двух обмоток: высокого и низкого напряжения. К последней параллельно подключены конденсатор с контактами прерывателя. Тогда как выводы обмотки высокого напряжения подсоединяются к свече и корпусу. Они обе наматываются на сердечник, между полюсами которого установлен вращающийся магнит, намагниченный продольно.

Неисправности ДВС и способы их устранения

Чаще всего ДВС триммера выходит из строя из-за:

Поломка ДВС проявляется по-разному, например, появлением постороннего шума во время работы триммера, или невозможностью увеличения скорости до заявленного в технической документации значения.

Появление посторонних шумов при работе ДВС

Появившийся внезапно нехарактерный стук, напоминающий удары металла о металл, свидетельствует о том, что мотор перегрелся, или в него перестало подаваться топливо. Устранить дефект можно, если ненадолго выключить двигатель и проверить наличие горючего в баке. Если стук исходит из самого двигателя, то причина кроется в износе деталей цилиндро-поршневой группы или подшипников коленвала. В данном случае звук устраняется заменой изношенных деталей. Не исключено, что в этом случае может потребоваться и замена коленвала.

Ремонт ЦПГ

Поломка деталей ЦПГ, как правило, происходит из-за нарушения сроков замены масла или его недостатка. Особенно это актуально для двухтактных моторов, где смазывающий состав добавляется в бензин. Ведь моторное масло, старея, теряет свои смазочные свойства, а образовавшийся осадок делает его и вовсе непригодным для эксплуатации. Еще одна причина, которая может вызвать такую неисправность — недостаточное количество топлива.

Неисправности ЦПГ считаются наиболее сложными и дорогостоящими — ведь при ремонте может потребоваться замена всех деталей поршневой группы (цилиндр, кольца, поршень, сальники и пр.). Такого рода операции лучше доверить специалистам, ибо некомпетентное вмешательство может «угробить» мотор окончательно. Каким образом осуществляется ремонт ЦПГ, можно увидеть на видео:

https://youtube.com/watch?v=QmTaYBK_Us4

Ремонт системы зажигания

Одной из самых серьезных поломок данной системы считается выход из строя катушки зажигания. Однако перед тем, как озаботиться вопросом ее замены, необходимо проверить работоспособность остальных деталей — ведь причина неисправности вполне может быть связана с поломкой выключателя или стартера. Но в первую очередь нужно протестировать состояние и работоспособность свечи зажигания — убедиться в целостности ее корпуса и отсутствии загрязнений.

Так, для извлечения свечи необходимо сначала отсоединить высоковольтный кабель, а затем выкрутить ее специальным ключом. Далее свечу осматривают на предмет наличия отложений и нагара, а потом очищают при помощи уайт-спирита или тормозной жидкости. В тех случаях, когда свеча неисправна, ее заменяют новой, после чего устанавливают на место и аккуратно затягивают ключом.

Сопутствующий ремонт других узлов триммера

Еще одним узлом, работоспособность которого влияет на функционирование мотора бензокосы, является карбюратор. Причем обычный пользователь может своими руками разве что разобрать и очистить его от грязи и отложений.

Проверку и чистку карбюратора осуществляют в следующем порядке:

Работоспособность мотора зависит также от исправности стартера, неотъемлемым элементом которого является катушка зажигания. Ведь двигатель триммера запускается после того, как «собачки» маховика войдут в зацепление с зубьями катушки зажигания. Происходит это при натяжении стартового тросика, более энергичное натягивание которого и приводит к запуску мотора. При этом слишком резкий запуск, во время которого «собачки» ударяют по катушке, может способствовать разрушению последней. О том, что катушка зажигания вышла из строя свидетельствует отсутствие искры на свече.

Резюмируя вышеописанное, следует отметить важность соблюдения рекомендованных производителем триммеров условий эксплуатации, пропорций горючей смеси, а также регулярности и виду технического обслуживания. Нарушение данных требований может сказаться на работе самого важного узла триммера – моторе, ремонт которого своими руками очень затруднителен, но при наличии определенных технических знаний и инструмента возможен

Хотя в этом случае, чтобы не усугубить ситуацию, рекомендуется воспользоваться платными услугами специалиста.

https://youtube.com/watch?v=oq0Amu7WTwk

Триммер Makita EBH341U на Яндекс Маркете

Триммер Huter GGT-2500S на Яндекс Маркете

Основные неисправности бензиновых триммеров

К более частым относятся поломки бензокос, связанные с такими элементами конструкции:

  • движком (а именно с поршневой системой);
  • карбюратором;
  • штангой;
  • стартером (обрыв веревки, поломка либо выход из зацепления пружины);
  • с системой зажигания или подачи горючего;
  • передаточным механизмом (редуктором);
  • фильтрами и глушителем.

Признаки дефектов последующие:

  • возникновение при работе мотокосы несвойственных звуков;
  • бензокоса не врубается, не набирает требуемые обороты или глохнет;
  • при работе мотора рабочая часть не крутится либо проскакивает;
  • течь бензина;
  • лишний нагрев отдельных узлов.

Также могут случиться более маленькие поломки, которые обнаруживаются без какой-нибудь специальной диагностики:

  • западание пусковой кнопки;
  • спадание ограничителя;
  • обрыв лески либо поломка (утрата остроты) ножика.

Починить маленькие неисправности несложно. Ремонт бензинового триммера в более сложных случаях востребует проведения подготовительной диагностики для выяснения четких обстоятельств. Если имеются надлежащие познания и способности слесарных работ, то проблемы можно устранять без помощи других, заменяя вышедшие из строя детали.

Проверка работоспособности

До диагностики магнето необходимо удостовериться, что неувязка по сути в данном узле. Для этого необходимо проверить всю цепь и убедиться, что нет других обстоятельств поломки триммера.

  • Поначалу следует пристально оглядеть катушку на наличие трещинок и других наружных изъянов на корпусе. Дальше будет нужно изучить все элементы и узлы, проводящие ток, и удостовериться, что они чисты.
  • Последующий шаг — осмотр высоковольтных проводов. Они должны быть исправны и накрепко прикреплены к контактам, без следов ржавчины и с неповрежденной изоляцией.
  • Последующим действием станет проверка свечного колпачка. В итоге неосмотрительных действий юзер нередко отрывает его от высоковольтного провода, а потом импровизирует и делает самодельное крепление. Необходимо осознавать, что хоть какое плохое соединение в этом месте значительно уменьшает мощность электронной дуги свечки.
  • Потом следует удостовериться, что сама свеча исправна. Если заправлять мотокосу бензином низкого свойства, срок службы этой детали значительно сокращается. Не считая того, она может быть залита либо иметь большой нагар, препятствующий работе. Время от времени свеча даже прикипает и не откручивается.
  • Дальше нужно оглядеть выключатель цепи. На триммерах и бензопилах китайского производства он очень нередко ломается.

Катушка зажигания триммера – неисправности и ремонт

Мотокосы – пользующийся популярностью сезонный инструмент, созданный для удаления ненадобной растительности на придомовом участке

Как и неважно какая другая техника, эти устройства временами ломаются. Ремонт катушки зажигания триммера – одна из фаворитных заморочек, соответствующих для бензиновых кос

Сама система зажигания сконструирована аналогично на двух- и четырехтактных ДВС, потому устранение поломки производится фактически идиентично для инструментов различных , Huter, Husqvarna либо другая марка. Методы восстановления работоспособности катушки зажигания или подмены ее на новейшую – в материале дальше.

Инструменты для ремонта

Для работы потребовались отвертки и старый тестер с проводами и паяльником.

Фотоаппарат был при себе и удалось все действия по восстановлению работоспособности электродвигателя последовательно заснять. Эти фотографии вставил в текст статьи.

Прозвонка схемы

Для проверки электрических цепей необходимо их вызванивать тестером или прозвонкой. У меня на даче для таких целей хранится старый прибор Ц4324. Питание схемы измерения тока у него осуществляется никель кадмиевыми аккумуляторами.

После длительного хранения они оказались в разряженном состоянии, а эксплуатируются с 1994 года, когда я их приобрел на распродаже. Использовать их уже не получилось.

Питание тестера

Техническое решение подсказал старый мобильник. Задействовал для подачи напряжения его аккумулятор, предварительно проверив его этим же прибором в режиме вольтметра.

Старые АКБ изъял, а питание подал тонкими проводами разного цвета прямо на вывода тестера с соблюдением полярности. Для подключения использовал паяльник и скотч.

Калибровка

Здесь трудностей не возникло. Мощности аккумулятора мобильника вполне хватило для проведения измерений и калибровки.

Переключатели прибора установил в положение «Омметр», а ручкой потенциометра выставил указатель стрелки на ноль. Регулировкой механического балансира указателя не занимался, он был до этого в норме.


Тестер подготовлен к замерам сопротивлений на делениях Омов.

Отвертки

Корпус электрического двигателя крепится шурупами-саморезами с крестообразными головками среднего размера. Под них удовлетворительно подошла старая отвертка советских времен и хороший охват граней удалось создать головкой из комплекта инструментов, приобретенных в интернет магазине.

Однако короткое рабочее тело комбинированной отвертки не позволило работать в глубоких выемках. Все труднодоступные места оказались для нее недоступными. Изображения отверток показал в последующих фотографиях.

Правила выбора смазки

Многие компании, производящие садовый инструмент, например, Stihl и Husqvarna, самостоятельно выпускают смазку для своих изделий. В этом случае рекомендуется использовать именно такую продукцию — она лучшим образом уменьшает износ техники. Если же для триммера недоступна оригинальная смазка, при выборе состава стоит учитывать несколько факторов:

качество продукции бренда, выпускающего смазывающий материал;
вязкость состава — на этот параметр влияет вращающий момент вала;
адгезия к поверхности составляющих узла;
расход смазывающего покрытия — нужно принять во внимание температуру воздуха, тип и объем проводимых работ.

По консистенции смазки могут быть жидкими и полужидкими, с содержанием различных добавок и присадок, а также пластичными и твердыми. Пластичные являются самыми распространенными, а твердые представляют собой их первоначальное состояние. Наиболее популярными по составу считаются:

  • графитовые смазки, уменьшающие трение и улучшающие движение шестерней;
  • литиевые составы, обладающие высокими антикоррозийными свойствами и добавками, снижающими износ металла;
  • универсальные вещества, содержащие минеральные масла и добавки, повышающие эксплуатационные свойства редуктора.

К самым распространенным смазочным материалам относятся: Литол-24, Champion EP-0, Азмол 158, а также состав производства .

Проверка работоспособности

Включил собранный триммер под напряжение и опробовал в работе. Самопроизвольные отключения прекратились. Двигатель под нагрузкой и тряской работает нормально, нагрев обмоток не ощущается.

Привожу фотографии небольшой лужайки, обработанной вначале старой дедовской косой, а потом триммером. Сравните качество скошенной поверхности. На нижнем снимке она выполнена строго по горизонтальной плоскости.

Знаю, что мой уровень косца довольно низкий и мало практики. Но, работа триммера меня вполне устраивает, а простой косой пользуюсь крайне редко.

Предлагаю посмотреть видеоролик по этой же теме. Свой вариант устранения поломки двигателя электрического триммера предлагает владелец Игорь Иванов. Он все показывает в реальном времени.

Источник

Устройство бензокосы и распространенные неисправности

Проще всего отдать бензокосу в ремонт, выделив из семейного бюджета определенную сумму средств, оперативный и качественный ремонт своими руками не менее прост и удобен при желании разобраться в конструкции бензокосы и исправить все неполадки.

Массовое и штучное изготовление триммеров основывается на использовании общепринятой технологии, типичная схема конструкции состоит из определенных элементов и частей, их важно знать при осуществлении самостоятельных ремонтных работ:

  • верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
  • средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
  • нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.

Самыми распространенными и часто встречающимися, подлежащими самостоятельному исправлению поломками агрегата можно назвать следующие проблемы:

  • неисправность двигателя, за счет которых бензокоса не заводится и не работает;
  • усиленная вибрация штанги мотокосы, что усложняет ее целевое использование;
  • увеличенный перегрев редуктора, его ускоренное нагревание в ходе эксплуатации;
  • медленное и слабое функционирование режущей лески при недостаточных оборотах;
  • засорение решетки стартера, вызывающее перегрев двигателя и его отказ от работы;
  • быстрое и частое засорение карбюратора за счет применения некачественного топлива;
  • засорение воздушного фильтра при несоблюдении мероприятий по уходу за устройством.

Все эти проблемы могут привести к тому, что прибор потеряет свою трудоспособность, прежде чем заказывать необходимые запчасти для безнокосы следует провести визуальный осмотр и диагностику прибора.

Особенного внимания требуют отдельные запчасти и агрегаты приспособления, для их проверки не придется обращаться к профессиональному мастеру, комплекс диагностических мероприятий поможет своими руками выявить следствие возникновения потери работоспособности.

Проблемы и способы устранения – ремонт своими руками

Но что делать, если вдруг избежать поломки механизма не удалось? Разбираться в причинах этого мы не станем, но будет не лишним рассмотреть возможные неполадки, которые могут возникнуть с косилкой, а также методы их устранения своими собственными силами.

Не заводится двигатель. Если вы столкнулись с этой проблемой, то первоначально нужно оценить количество горючего в топливном баке, может проблемы как таковой нет, а надо всего лишь долить топлива и продолжить работу. Кстати, отдельного внимания стоит используемое горючее, ведь от его качества зависит срок службы и качество работы бензокосы. Специалисты рекомендует бензин АИ-92, не ниже.

Задались вопросом: “Как выбрать профессиональную пилу, не имея опыта работы с данным инструментом?”, тогда вам сюда //machinspec.com/lesozagotovitelnaya/benzopila/kak-vybrat.html.

Ещё одной вероятной причиной нестабильной работы двигателя может быть загрязнение топливного фильтра. Следует внимательным образом осмотреть его, отчистить, если есть в этом необходимость. Если фильтр не поддается самостоятельному ремонту, то следует заменить его на новый.

Газонокосилка Штиль Затем фильтр необходимо тщательно ополоснуть и высушить, внимательно следя за целостностью конструкции. Перед установкой детали в косилку, необходимо смазать её небольшим количеством масла. Однако, если вы не хотите возиться с чисткой агрегата, то предлагаем вам ознакомиться с газонокосилкой с функцией мульчирования, ведь она не только пострижёт газон, но и подготовит дальнейшее удобрение.

Свеча зажигания тоже может влиять на работоспособность двигателя. Необходимо выкрутить её и проверить состояние, если понадобится, то заменить её на новую.

Если после всех проделанных манипуляций, двигатель по-прежнему не заводится, то можно прибегнуть к советам бывалых мастеров, использовавших их на практике.

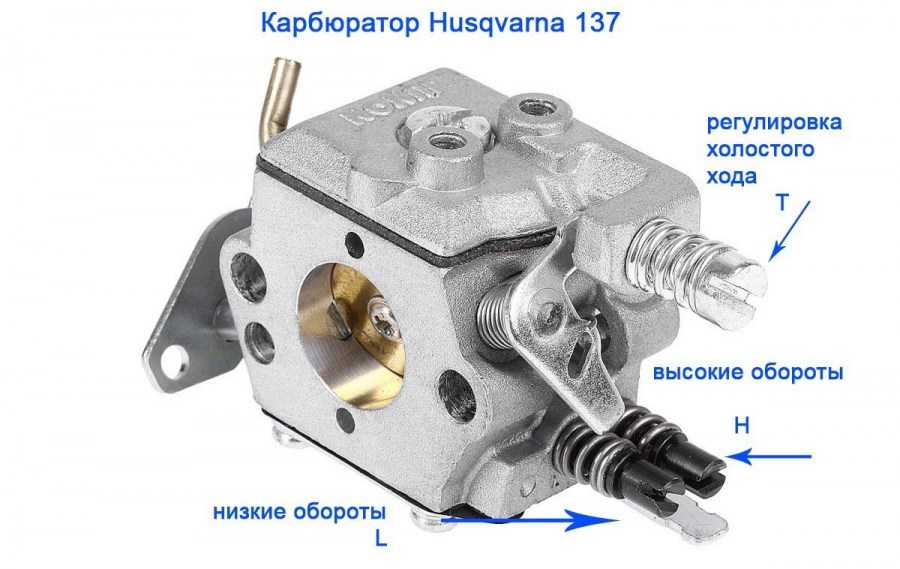

Необходимо отрегулировать обороты при помощи винта карбюратора. Косилку кладут таким образом, чтобы топливо попадало точечно на низ карбюратора. Для этого инструмент кладут так, чтобы сверху был воздушный фильтр.

Далее необходимо снять его и залить немного горючего в карбюратор, установив потом все детали на место. Двигатель должен завестись.

Данные советы не являются панацеей, но они являются довольно действенными и полезными.

Косилка глохнет сразу после запуска. Основной причиной такой неполадки является неверная регулировка карбюратора. Определить данную проблему довольно просто – будет чувствоваться сильная вибрация при работе косилки. Исправить неполадку можно самостоятельно, заглянув в инструкцию, где подробно описана проблема и методы устранения.

Особое внимание следует уделять топливному каналу, часто именно он является причиной того, что инструмент глохнет. Регулярно проверяйте его и отчищайте от загрязнений
