Все что нужно знать о шаге цепи бензопилы для эффективной работы

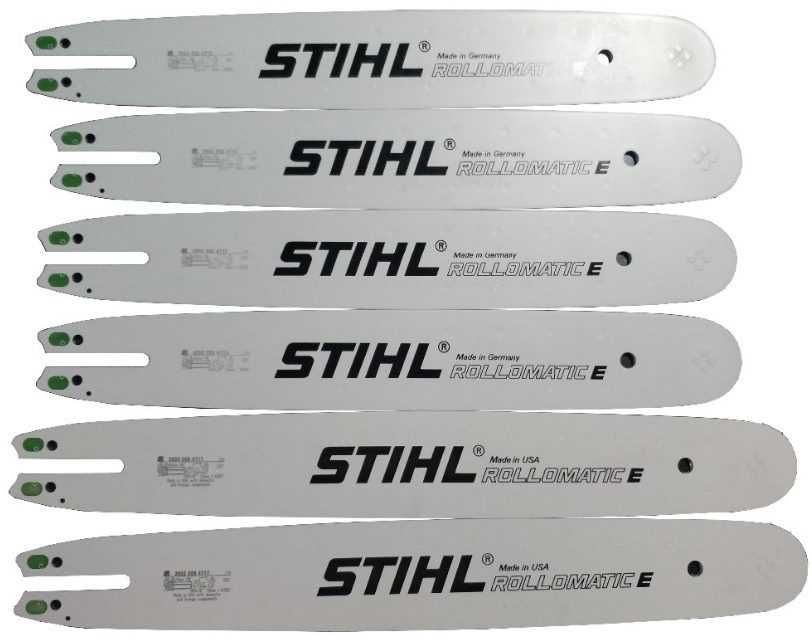

Длина шины бензопилы — какими они бывают и на что влияет

Одним из важнейших параметров шины для бензопилы является их размер. Чем больше длина направляющей, тем большего диаметра можно пилить бревна инструментом. Однако это вовсе не означает, что на маломощную бензопилу можно установить длинную направляющую, и пилить толстые бревна. Длина шины должна иметь соотношение с мощностью.

Это интересно! В техническом описании к каждой модели инструмента указывается оптимальная длина шины, которую рекомендует использовать производитель. Установка детали меньшего или большего размера приведет к ускоренному износу пильной гарнитуры и механизмов инструмента.

Если не удается найти технический паспорт инструмента, то узнать рекомендуемую длину для конкретной модели инструмента можно простым способом — измерить старую направляющую. Как измерить длину шины бензопилы, знают далеко не многие специалисты. Чтобы узнать длину направляющей на бензопиле, необходимо воспользоваться рулеткой, и измерить расстояние от торца (носовой части) до начала выреза. На схеме ниже показано, как правильно измеряется длина шины.

Узнать длину можно также по описанию, которое обычно изображено на боковой части гарнитуры. Однако со временем эксплуатации инструмента происходит затирание надписей, поэтому этот способ уместен для случаев, когда на шине можно прочесть информацию. Измерив длину, можно приобрести соответствующего размера пильную гарнитуру на инструмент. Почему нельзя использовать на маломощной пиле длинную шину и цепь? Причин для этого достаточно, и описать их можно в виде перечня:

  1. Нехватка мощности двигателя, что отразится на скорости пиления
  2. Увеличенный расход топлива за счет повышенной нагрузки
  3. Быстрый износ двигателя и расходных материалов
  4. Неправильная цикличность подачи масла для смазки цепи, что повлечет за собой перегрев гарнитуры, и быстрый выход из строя

Если не хотите, чтобы инструмент быстро вышел из строя, то необходимо использовать соответствующего размера пильную гарнитуру. Чтобы обеспечить максимальную эффективность и производительность инструмента, необходимо правильно подобрать в зависимости от мощности инструмента шину и цепь. Для обозначения длины используется такая единица измерения, как дюйм. Ниже представлены размеры направляющих для бензопил в дюймах с переводом их в метрическую систему измерения:

  • 10 дюймов – 25 см
  • 12 дюймов – 30 см
  • 14 дюймов – 35 см
  • 16 дюймов – 40 см
  • 18 дюймов – 45 см

Только после того, как будет уточнена длина шины бензопилы, можно приступать к выбору новой детали. Есть также устройства длиной 38, 33 см и другие. Длина детали в 45 см — это еще далеко не самый большой вариант. Профессиональные высокомощные агрегаты комплектуются устройствами, длина которых достигает 75 см.

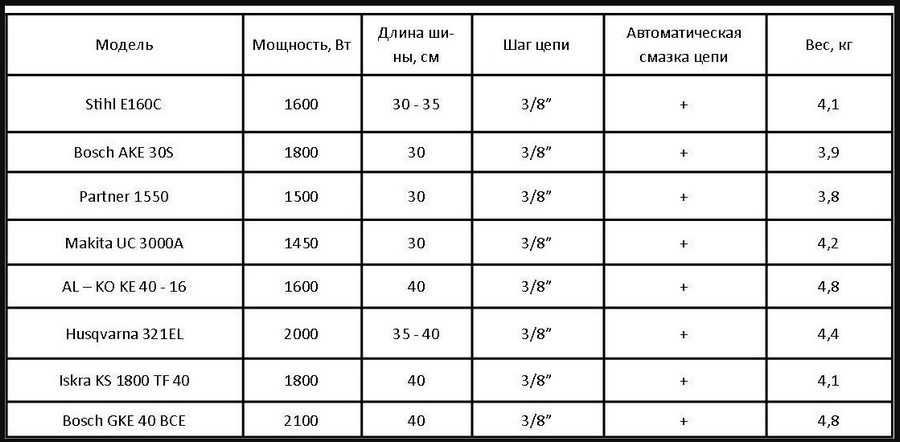

Как пользоваться таблицей?

В левой колонке обозначены наиболее распространенные модели бензопил, в последующих – ведущие критерии. Отыскав нужную модификацию инструмента, можно в течение нескольких секунд узнать необходимые данные относительно ее пильной части и быстро разрешить любую спорную ситуацию.

Цепь бензопилы выполняет важную функцию при работе. Именно от неё в большей степени зависит производительность и скорость реза.

Правильно подобрав пильную гарнитуру для бензопилы с малой мощностью, можно значительно увеличить характеристики её работы. В этой статье рассмотрим виды цепей и их основные параметры.

На какую марку обратить внимание

Наряду с техническими характеристиками следует обдумать вопрос и о том, какую марку выбрать

Бензопила — инструмент с повышенной травмоопасностью, поэтому очень важно выбрать надежного производителя, достойная репутация которого послужит гарантией качества

Дороже всего обходятся пилы западноевропейских компаний Stihl (Германия) и Husqvarna (Швеция). Кто из них лучший, читайте здесь.

Тем же, кого интересует выбор недорогой бензопилы, следует обратить внимание на торговую марку Partner, относящуюся к концерну Husqvarna. Благодаря перемещению производства в Китай, выпускаемые под этой ТМ (торговой маркой) пилы имеют низкую стоимость — от 6 до 15 тыс

руб.

Прочие известные зарубежные производители: Dolmar, Huter (Германия), Champion, Stihl, Kioritz, Makita (Япония), Carver, Champion (Китай).

Для постоянного использования в профессиональных целях лучше выбирать бензопилы следующих фирм:

  • Stihl;
  • Husqvarna;
  • Makita.

Цена на них приличная, но и качество высокое. Они никогда не сломаются в самый неподходящий момент

Заводятся и работают без проблем, что очень важно при выполнении большого объема работ в сложных условиях, например при заготовке леса

Для домашнего использования с ограниченным бюджетом стоит выбирать бензопилы следующих компаний, завоевавших немалую популярность среди потребителей:

  • Carver;
  • Champion;
  • Partner;
  • Huter.

Цена на них в разы ниже, чем у именитых брендов. Качество приемлемое, запчасти необходимые для ремонта в свободном доступе и недорогие. Соотношение цены и качества на достойном уровне.

Если нужна бензопила для домашних целей от популярного бренда, зарекомендовавшего свою продукцию, как качественную, и бюджет при этом позволяет сделать такой выбор, то стоит отдать предпочтение компаниям Stihl или Husqvarna.

В России они очень популярны, большое количество сервисных центров, проблем с ремонтом и запчастями не будет. Выбирать стоит из бензопил бытового сегмента, например Stihl 180, Husqvarna 142 и другие.

Немало производителей бензопил с Российским именем. В качестве примера можно привести следующие ТМ:

  • Зубр;
  • Зенит;
  • Калибр;
  • Урал;
  • Тайга.

Стоят такие пилы примерно в 4 раза дешевле продукции от Stihl и ей подобной при той же мощности. Качество этих бензопил оставляет желать лучшего, т.к. производятся они в Китае из самых дешевых запчастей. А от русского осталось только название.

При выборе марки следует учитывать, что отечественные пилы менее требовательны к качеству топлива: смесь можно изготавливать из бензина с самым низким октановым числом (вплоть до 76-го) и самого дешевого масла, предназначенного для применения в двухтактных двигателях мотоциклов. Соотношение масла к бензину составляет 1:25.

Также рекомендуем почитать интересную статью про пропорции масла и бензина для бензопилы, в ней подробно раскрыты все вопросы приготовления топливной смеси, сколько нужно масла и бензина для любой бензиновой пилы.

Как продлить срок службы оснастки

В среднем срок службы качественной шины бензопилы составляет не менее 3-х замененных цепей. Ведущую звезду нужно менять в зависимости от ее состояния. Срок службы направляющей быстро снижается, если неисправно работает маслонасос, зубья цепи длительное время не затачиваются, а также в случае эксплуатации инструмента с неотрегулированной натяжкой цепи. Основными причинами ускоренного износа устройства также являются:

  1. Быстрый износ паза и хвостовой части цепи
  2. Слабое или избыточное натяжение цепи
  3. Несоответствие шага с венцом ведущей звезды
  4. Если эксплуатировать инструмент для распиливания замерзлой или твердой древесины
  5. При использовании некачественного смазочного вещества для цепи

Если в паз направляющей попадает грунт или песок, то это приводит к ускоренному износу гарнитуры, поэтому запуск инструмент рекомендуется осуществлять так, чтобы цепь не соприкасалась с землей.

Это интересно! Все стандартные бензопилы профессионального типа оснащаются ведущими звездочками, имеющие шаг 0,325.

Шаг цепи

Всего существует три шага цепи:

1) Цепь с шагом 8,25 мм (0,325”) и 9.3 мм (3/8”) является низкопрофильной, чаще всего встречается у бытовых и полупрофессиональных моделей. Главное отличие заключается в низком уровне вибрации, но у таких цепей небольшая производительность.

2) Цепь с шагом и 9.52 мм (0,404”) устанавливаются на профессиональные модели бензопил, такие цепи являются высокопрофильными. По уровню производительности они выше, а также эффективнее справляются с толстыми деревьями. Но в тоже время им присуща большая отдача при пилении, что увеличивает риск получения травм неопытным пользователям.

Выбор подходящей цепи: несколько советов

Если вы хотите получить максимальную отдачу от своей бензопилы, важно выбрать именно правильную пильную цепь. Вот несколько вещей, о которых следует помнить

При выборе пильной цепи в первую очередь необходимо знать шаг, калибр и количество приводных звеньев. Когда они у вас есть, все остальное в выборе в основном зависит от того, что вы предпочитаете. Шаг — это среднее расстояние между двумя заклепками на пильной цепи. Его значение (1/4 “, 325”, 3/8 “или 404”) обычно отображается на направляющей. Если вы не можете его найти, наш лучший совет — позволить вашему дилеру измерить вашу старую пильную цепь, так как это немного сложно

Калибр — это толщина приводных звеньев, и это важно знать, чтобы пильная цепь правильно входила в направляющую шину. Калибр (0,043 дюйма, 0,050 дюйма, 0,058 дюйма или 0,063 дюйма), как и шаг, вероятно, отображается на направляющей шине

В противном случае мы рекомендуем вам обратиться к дилеру для измерения толщины вашей старой пильной цепи. Длина пильной цепи определяется шагом и количеством приводных звеньев. Обычно это не печатается нигде на пильном полотне или где-либо еще на изделии, поэтому необходимо подсчитать звенья на старой пильной цепи.

Установка более агрессивной цепи на стандартную пилу никогда не даст вам лучшей производительности. Это все равно, что надеть акульи зубы пиранье – от укуса лучше не станет.

Если вы убедитесь, что ваша цепь и пила идеально подходят друг другу (агрессивная пильная цепь для агрессивной пилы и т. д.), ваше режущее оборудование всегда будет обеспечивать максимальную производительность.

Качественная цепная электропила делает резку древесины проще, быстрее и проще, поэтому она справится с работой в кратчайшие сроки.

Как выбрать шину для бензопилы — советы и рекомендации

При покупке новой шины под свою бензопилу важно первоначально обратить внимание на материал, из которого изготовлена деталь, а также качество изделия и наличие маркировки. Отсутствие маркировки говорит о том, что гарнитура была изготовлена подпольным способом, и покупать такую деталь не рекомендуется. При покупке направляющей под бензопилу надо также уделить внимание трем основным параметрам:

При покупке направляющей под бензопилу надо также уделить внимание трем основным параметрам:

  1. Хвостовая часть — для разных моделей бензопил эта часть детали может иметь отличия, поэтому заблаговременно убедитесь, что деталь подойдет для вашего инструмента. Хвостовик направляющей должен совпадать с формой посадочного места бензопилы. Если установить направляющую, которая не соответствует по форме посадочного места, то на цепь не будет подаваться масло, что приведет к ускоренному износу гарнитуры
  2. Ширина паза — зависит от типа принадлежности бензопилы и ее мощности
  3. Ведомая звездочка — лучше покупать направляющие, которые оснащены цельнометаллическими вариантами звезд, особенно если планируется пилить твердые породы деревьев
  4. Шаг направляющей и цепи должен быть одинаковым с ведущей звездочкой. Если шаг отличается, то это повлечет за собой нестабильную работу двигателя, и быстрый износ гарнитуры. Если шаг звездочки равен 0,325, то и цепь с направляющей должны иметь аналогичное значение

При покупке также учитывайте рекомендации, которые представлены в материале, то есть тип шины, длина, размер паза.

https://youtube.com/watch?v=iuAdCuoSQ4U%3F

Шаг — длина участка между центрами соседних звеньев

Шагом называется важный параметр, по которому ориентируются для выбора цепи для бензопил. Измерить шаг на своей имеющейся гарнитуре можно путем прикладывания линейки к первому и третьему звену заклепок. Этот параметр измеряется в дюймах, и чем больше это значение, тем выше производительность инструмента.

Как выбрать гарнитуру по шагу

Перед рассмотрением пильной гарнитуры разных шагов, нужно уточнить мощность своего инструмента, так как от нее зависит правильность выбора. Стандартизированные размеры шагов имеют следующие значения:

0,25 или 1/4 Встречаются крайне редко, и почти уже не применяются
0,325 0,375 или 3/8
0,404 Устанавливаются на полупрофессиональные и профессиональные инструменты
0,75 или 3/4 Используются в агрегатах профессионального типа, но встречаются крайне редко

По таблице можно быстро узнать, какой тип пильной гарнитуры в зависимости от шага нужен под имеющийся инструмент.

https://youtube.com/watch?v=wGZ7ltNAP8E%3F

Конструктивные особенности

На производительность, долговечность, а также на стоимость цепей для мотопил влияют и их индивидуальные особенности:

  • Модели среднего и особенно высшего сегментов могут оснащаться ведущими звеньями не с 1, а с 2 хвостовиками. Такая конструкция обеспечивает более надёжное сцепление, не допускает проскальзываний цепи, а также увеличивает срок её службы.
  • Для домашнего использования с низкой и средней интенсивностью можно выбрать цепь пропускного типа (с дополнительной секцией-соединителем после каждого режущего звена) или полупропускного (двойное соединение идёт через один резец).

Чем меньше режущих элементов, тем дешевле цепь. Однако одновременно возрастает нагрузка на неё. Поэтому выбирать тип – стандартный, пропускной или полупропускной – нужно в соответствии со сложностью и объёмом предстоящих задач.

Почему изнашивается

Это один из вопросов, которые задаются владельцами бензопил постоянно. Ответить на него легко. На поверхности гарнитуры происходит трение, которое и является причиной износа.

Существует еще один актуальный вопрос: почему шина изнашивается преждевременно? На него можно ответить если изучить конструкцию шины и принцип работы смазочной системы, что мы и постараемся сделать.

Система смазки начинается с масляного бака, куда заправляется масло и далее при помощи масляного насоса передается в место соприкосновения хвостовика шины с корпусом бензопилы. Для регулировки подачи масла, насос инструмента оборудован специальным винтом. В месте установки шины имеется специальная прорезь, которая совпадает с отверстием для получения смазки на шине. Причиной преждевременного износа, может быть недостаточная смазка трущихся деталей, что в свою очередь возникает при следующих неисправностях.

Для увеличения срока службы, производители рекомендуют использовать специальные масла имеющие высокую адгезию.

Благодаря этому свойству, на высоких оборотах движения цепи, смазка распределяется и удерживается на всей шине, а не только на верхней её части как в случае с обычными маслами.

Рейтинг бытовых бензопил

В бытовом сегменте, уже длительное время, лидирует бензопила Штиль МС 180. Она по праву считается легендарной, т. к. оставляет всех конкурентов далеко позади.

Первое место — Штиль МС 180

За все время выпуска Штиль МС 180, пила несколько раз подвергалась рестайлингу, а производство было перенесено на территорию Китая, но её качество и производительность оставалось таким же, как и прежде.

Характеристики этой пилы не самые лучшие, мощность всего 1,5 кВт, но она компенсируется высокими оборотами коленчатого вала. Она легкая, примерно 3,5 кг и надежная, т. к. при её производстве используются качественные материалы, а само производство полностью контролируется немецкими инженерами, хотя и находится в Китае.

Да, китайской Штиль 180 точно не назовешь. С первого взгляда видно, что пластик ударопрочный, а элементы конструкции практичные, например, это касается рукоятки, которая на чисто китайских бензопилах алюминиевая и легко гнется.

Стандартное оснащение Штиль не самое богатое, точнее его совсем нет. На пилу устанавливается только компенсатор и центробежная система очистки, но зато у Штиль 180, есть вариант исполнения «Люкс» — Штиль МС 180С (ВЕ).

Вот она имеет максимально полное оснащение, а именно:

  • стартер с механической системой облегчающей пуск двигателя;
  • систему натяжения без помощи дополнительных инструментов;
  • улучшенные крышки баков, которые легко открыть и невозможно потерять;
  • дополнительный металлический зубчатый упор.

Для бытовой бензопилы совсем недурно, особенно система облегченного запуска, которая снижает сопротивление двигателя за счет дополнительной пружины установленной в стартере.

Второе место в нашем рейтинге недорогих бензопил занимает Husqvarna 135.

Husqvarna 135

Да, Хускварна и тут только на втором месте, хотя пила очень даже неплохая. Все потому, что Husqvarna 135, это совсем новая бензопила.

Она пришла на смену легендарным Хускварна 137 и , которые долгое время считались прямыми конкурентами Штиль 180 и постоянно делили с ним места в топе, то набирая, то теряя популярность.

Но вернемся к 135 модели и рассмотрим её характеристики:

  • мощность 1,5 кВт;
  • вес 4,4 кг;
  • объем 41 см3.

На пиле установлен двигатель X-Torq, который является уникальной разработкой компании Хускварна. Новый двигатель это конечно хорошо, но система X-Torq сильно зажимает выходную мощность бензопилы, конкуренты с таким объемом могут выдавать мощность около 2 кВт. Также бензопила Хускварна 135 ощутимо проигрывает Штиль 180 в весе, разница килограмм, а это серьезно.

Оснащение:

  • быстросъемное крепление фильтра;
  • эргономичная задняя рукоятка;
  • система Air Injection отвечающая за очистку воздуха;
  • разметка направления валки.

Третье место нашего рейтинга недорогих и качественных пил для дома и дачи занимает бензопила компании CHAMPION.

CHAMPION 237-16″

Причина того, что мы подняли эту бензопилу до третьего места нашего рейтинга, в её стоимости и достаточно высоком качестве.

На сегодняшний день, эта модель Чемпион только набирает популярность, т. к. тоже появилась на рынке недавно. Её начали поставлять взамен и модели, которые были популярны долгие годы.

Поскольку бензопила CHAMPION 237 имеет самую низкую стоимость, производители не запихнули в неё большого количества «наворотов». Оснащение самое простое, материалы дешевые.

Самые лучшие бензопилы из категории бюджетных

Большой пласт всех представленных на рынке бензопил составляют бытовые устройства бюджетного сегмента. Они имеют невысокую мощность, ограниченный срок эксплуатации и не самую лучшую функциональность. Тем не менее зачастую покупатели заинтересованы в таких моделях, особенно если планируется проведение разовых работ. Сюда также входят наилучшие китайские модели. Для строительных бригад или коммунальных служб такие аппараты не подходят.

Makita EA 3202 S 40 B

Makita EA 3202 S 40 B

Рейтинг лучших бюджетных бензопил по качеству и надежности открывает хорошая модель фирмы Makita. Небольшой вес позволяет без значительных неудобств переносить устройство. Бензопила имеет систему быстрого запуска без разогрева. Это значит, что она сможет эффективно работать в любых погодных условиях. Для удобства использования производители также предусмотрели продвинутую систему гашения вибраций. Безопасность обеспечивают специальные датчики, которые заглушают двигатель при обнаружении обратного удара.

Преимущества Недостатки
  • тихая работа
  • относительно малый вес
  • емкий бак для топлива
  • продвинутая система смазки
  • иногда слетает цепь
  • защита от обратного удара слишком чувствительна, что может создать значительные неудобства при работе

Цена: 10 000 – 11 000 рублей.

Partner P340S

Partner P340S

Лучшая китайская бытовая бензопила для большинства покупателей. Подходит для садовых работ или непродолжительной стройки. Добротная сборка и отличная функциональность этой модели позволили включить ее в рейтинг. Оснащена неплохими системами шумо- и виброзащиты.

Преимущества Недостатки
  • относительно небольшая масса
  • защита от шума
  • малый расход топлива
  • усложнено наблюдение за остатком топлива
  • воздушный фильтр забивается очень быстро
  • не самая эффективная виброзащита

Цена: 6 500 – 7 500 рублей.

Hitachi CS 33 EB

Hitachi CS 33 EB

Комфортная в работе бензопила от известного бренда. Особенностью модели считается специальная система уменьшения выхлопов, которая снижает потребление топлива. Относительно малый вес 4.2 кг позволяет без труда переносить устройство. Продвинутая система вибрационной защиты позволит обезопасить руки от вредного воздействия.

Преимущества Недостатки
  • стабильная работа на протяжении долгого времени
  • надежность комплектующих
  • защита от вибрации
  • система сокращения выхлопов
  • фильтр может пропускать некоторое количество пыли
  • довольно быстрый перегрев
  • цепь из комплектации лучше сразу заменить на более качественную

Цена: 8 900 – 9 500 рублей.

КАЛИБР БП-1800/16У

КАЛИБР БП-1800/16У

Одна из самых дешевых моделей. Обладает не самыми лучшими характеристиками, но для дома вполне подойдет. Без особых сложностей спилит небольшое дерево. Система зажигания электронная, что значительно упрощает работу с устройством.

Преимущества Недостатки
  • низкая цена
  • отличная комплектация
  • защита от вибрации
  • шум при работе
  • некоторые компоненты изнашиваются очень быстро (цепь)

Цена: 4 000 – 5 000 рублей.

CARVER PROMO PSG-45-15

CARVER PROMO PSG-45-15

Легкий инструмент для несложных работ на частных территориях. Справится с обрубанием веток, распилкой дров и т.п. Смазка цепи автоматическая. Есть возможность для «холодного запуска». За безопасность отвечает специальный тормоз, который самостоятельно прервет работу в случае неисправности.

Преимущества Недостатки
  • мощный двигатель
  • низкая цена
  • небольшой вес
  • пластмассовый корпус
  • не очень удобное расположение в руках

Цена: 3 700 – 4 000 рублей.

PATRIOT PT 4518

PATRIOT PT 4518

Хорошо сбалансированный инструмент, функционала которого хватит для большинства хозяйственных работ. Аппарат без каких-либо трудностей справится даже с толстым бревном. Если возникнет аварийная ситуации, сработает защитный механизм и работа остановится.

Преимущества Недостатки
  • запуск двигателя в любых погодных условиях
  • небольшой вес
  • удобное расположение ручек

Цена: 6 000 – 7 000 рублей.

Hyundai X 360

Hyundai X 360

Надежная бензопила для осуществления простых работ по облагораживанию участка. Обрубание веток, распил небольших бревен и другие задачи. Удобная рукоятка позволит надежно удерживать аппарат во время работы. Предусмотрена система защиты от вибрации.

Преимущества Недостатки
  • запуск двигателя даже в мороз
  • надежная конструкция
  • небольшой вес

Цена: 7 000 – 8 000 рублей.

Из чего состоит

Современная пильная цепь сделана из звеньев трех типов:

Рабочие зубья делятся на левосторонние и правосторонние. Ведущие, их еще называют хвостовиками, устанавливаются между соединительными и рабочими с определенным шагом, который зависит от размеров звеньев. Соединительные, как понятно из названия, объединяют рабочие и ведущие звенья.

Два основных вида, которые сейчас можно встретить в продаже: чипперные и чиззельные цепи. Разделение основано на индивидуальных параметрах и форме рабочего зуба.

Чипперные — более универсальные.

Они могут применяться, как обычными пользователями для работы в быту, так и профессионалами для продольного пиления. Наиболее часто профессионалы используют пильные цепи такого вида на бензопилах, работающих в пилорамах типа LOGOSOL

Они, при условии соблюдения необходимого угла заточки (10 0 ), способны быстро пилить вдоль волокон, что в пилораме самое важное, при этом их работоспособность и высокая производительность сохраняется длительное время. При необходимости цепи такого вида, как и остальные, можно затачивать, применяя для этого напильник или заточной станок

Чиззельные – показывают большую производительность при поперечном резе.

Используются профессионалами при валке и раскряжевке. Углы атаки такой цепи агрессивные, она легко врезается и быстро режет, но только поперек волокон. Скорость реза вдоль, даже при условии правильной заточки, у такой гарнитуры меньше.

Ниже представлено видео о видах цепей и критериях выбора для бензопилы. В нем подробно рассказывается об основных параметра гарнитуры. Показывается, как выглядят звенья разных типов и размеров

Большое внимание уделяется шагу и ширине

Специальные

Отдельным видом цепей для бензопил являются твердосплавные, специального назначения. К таким относятся цепи для резки бетона, газобетона или аварийно-спасательных работ. Конструкция зуба в такой гарнитуре включает в себя победитовую напайку, которая и позволяет пилить бетон, тонкий металл, арматуру, стекло.

На что обратить внимание при выборе пилы

Моделей бензопил достаточно много, но к какому бы классу не принадлежала пила, все они схожи по конструкции

Рассмотрим основные элементы конструкции бензопилы, на которые нужно обратить внимание при выборе

  • Двигатель – силовой агрегат пилы. Для бензопил применяют двухтактные двигателя с электронной системой зажигания. Двигатель работает на смеси бензина с маслом.
  • Рукоятка с курком газа. В задней части бензопилы, всегда находится рукоятка для правой руки. Она оборудована курком газа, а так же на ней установлен блокиратор от случайного нажатия на газ. Рукоятка для левой руки установлена над двигателем и изогнута таким образом, что бы было возможно поворачивать бензопилу на 90 градусов для удобства валки деревьев.
  • Пусковой механизм (стартер). Элемент предназначен для пуска двигателя, как правило, установлен с левой стороны бензопилы.
  • Глушитель. Устройство, предназначенное для подавления шума работающего двигателя. Включает в себя пламегаситель, для борьбы с непроизвольным возгоранием.
  • Шина. Элемент, основная функция которого удерживать и направлять цепь. Дополнительно, через направляющую шину производится смазка цепи.


Рукоятка с курком газа


Шины и цепи

Как узнать какая гарнитура на бензопиле

Определить тип цепи, которая установлена на бензопиле, можно несколькими способами. Если пила новая, только купленная, то тип и размер цепи указываются в документах (руководстве пользователя, в разделе характеристики). Если пила уже успела поработать и не известно, менялась ли гарнитура за время эксплуатации, то определить тип цепи можно проведя следующие действия:

  1. Снять гарнитуру и посчитать количество звеньев.
  2. При помощи штангенциркуля померить ширину хвостовика.
  3. Визуально определить тип режущего зуба. Острые боковые грани — чизельный, плавные грани — чипперный.
  4. Линейкой или штангенциркулем померить шаг цепи.

Важно! Неправильно снятые размеры могут привести к тому, что новая цепь не установится в шину бензопилы или будет иметь шаг отличный от шага звездочек, поэтому при проведении замеров нужно быть более внимательным. Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку

Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично

Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку. Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично.

Некоторые производители, например, Орегон, на хвостовик своей продукции наносят номер модели. Зная номер, можно без труда определить характеристики цепи, найдя информацию о модели в каталоге.

Дополнительные параметры

Шины бывают трех типов: узкие, облегченные и с заменяемыми головками. Чаще всего тип шины соответствует классу бензопилы. Узкая и плоская шина гарантирует минимальную травмоопасность при работе и обычно устанавливается на любительские бензопилы в комплекте с низкопрофильной цепью, вероятность обратного удара (отскока бензопилы) также сведена к минимуму. Облегченные стальные шины состоят из двух стальных пластин, скрепленных полимерным сердечником. Вес пилы с узкой шиной будет легче, чем с любой другой, соответственно и работать с такой будет проще — отличный выбор для дачника. А вот шины с заменяемыми головками имеют большой размер, наибольшую производительность и, как вы уже наверняка догадались, устанавливаются на профессиональные агрегаты. На шине маленькой длины цепь развивает наибольшую скорость, топлива тратится мало, но распилить толстый ствол дерева с такой не получится. Длина шины обязательно должна соответствовать мощности двигателя, иначе на выходе вы можете получить совсем не то, что ожидаете.

В сопроводительной инструкции указывается максимально возможная длина шины, превышение которой грозит существенным падением КПД устройства. С длинной шиной производительность будет выше, можно пилить толстые деревья, а распилочные борозды будут глубже. Помимо размеров и композиции шины, немаловажным атрибутом является цепь, которая на эту шину крепится. Для всех цепей есть единый стандарт, определяющий скорость распиловки и способность работы с жестким материалом, а конкретнее с шагом звеньев в 0.325, 3/8 и 0.404 дюймов. Самый первый вариант, 0.325 дюйма, встречается в низкопрофильных цепях. Особенности низкопрофильных цепей мы уже рассмотрели, тут ничего нового. Мощные полупрофессиональные и проф. агрегаты имеют шаг цепи в 3/8 и 0.404 дюйма. Такая цепь прослужит долго и не боится тяжелых условий. Конечно, даже такие цепи не являются универсальными, и так же, как и любая часть конструкции, подвержены износу.

Для работы с самым сложным материалом существуют цепи, зубья которых состоят из твердых сплавов, либо покрыты специальным высокопрочным напылением. В большинстве современных бензопил предусмотрена защита от отскока, осуществляемая с помощью тормозного рычажка, либо защитного экрана

Важно понимать, что бензопила — инструмент, работа с которым несет риски для здоровья, а значит, требует повышенной осторожности. Не так важно, какой марки бензопилу выбрать. Главное, не пренебрегайте правилами, следуйте указаниям в инструкции и не покупайте бензопилу, не подходящую под ваши физические параметры и задачи, а если уж дошли до покупки, воспользуйтесь советами из нашей статьи

Главное, не пренебрегайте правилами, следуйте указаниям в инструкции и не покупайте бензопилу, не подходящую под ваши физические параметры и задачи, а если уж дошли до покупки, воспользуйтесь советами из нашей статьи

Как узнать

Есть несколько способов узнать шаг цепи:

  1. Посмотреть значение шага на пильной шине. Производители пильной гарнитуры, обязательно указывают длину шины, ширину паза и шаг ведомой звездочки на хвостовике пильного полотна.
  2. Измерить расстояние между хвостовиками соседних зубьев или центрами трех соседних заклепок.
  3. Способ, который подходит для цепей в фирменной упаковке, это посмотреть характеристики цепи на коробке.

На фирменной упаковке цепей Штиль указана исчерпывающая информация о продукции, ознакомившись с которой можно узнать не только расстояние между соседними звеньями, но и тип зубьев, ширину звена, рекомендованный размер напильника для заточки.

Какая форма зубьев лучше?

Режущие зубцы бензопильных гарнитур также отличаются и формой своего профиля. Здесь ключевым фактором выбора является характер предстоящей работы:

  • Для бытового использования, когда требуется максимальная практичность и лёгкость обслуживания, больше подходит цепь с зубьями чипперного профиля, отличающегося округлой, серповидной формой. При использовании такой цепи вы получаете повышенную производительность распиловки, относительную простоту заточки, при которой не требуется скрупулёзно соблюдать углы. В то же время работа с чипперной цепью создаёт повышенную нагрузку на инструмент и несколько снижает качество работы.
  • Для профессионального использования предназначена оснастка с чизельным профилем, который внешним видом напоминает цифру 7. Точность реза здесь будет выше, однако в обслуживании такие цепи намного сложнее. При заточке нужно точно выдерживать уголь, а при работе не допускать попадания грязи, которая быстро затупит режущие кромки.

Итак, если для вас главное – производительность, а качество не столь критично, стоит выбирать оснастку с чипперным профилем. Если в приоритете профессионализм и качество работы, то вам подойдёт цепь с зубцами чизельного профиля.

Связь шага цепи и ее толщины

Поскольку нагрузка на цепь в зависимости от шага может быть больше или меньше, то и цепь должна быть либо толще, либо тоньше. Здесь имеется ввиду толщина тех звеньев цепи, которые входят в паз шины. Их толщина может быть следующей:

  • 1,1 мм
  • 1,3 мм
  • 1,5 мм
  • 1,6 мм
  • 2,0 мм

На бытовых пилах как правило эта толщина, а значит и ширина паза на шине, оставляет 1,1 либо 1,3 мм. При этом при толщине 1,1 мм, как правило, используется низкопрофильная цепь с шагом 3/8″. На 1,3 мм бывает либо также низкопрофильный шаг 3/8″, либо 0,325″.

1,5-миллиметровые цепи могут быть как с шагом 0,325″, так и 3/8″. И имеют всегда высокий профиль. Цепи такой толщины применяют на аппаратах средней мощности.

Цепи с толщиной входящего в паз звена в 1,6 и 2,0 мм используются на профессиональных бензопилах большой мощности, предназначенных для ежедневной многочасовой работы в самых суровых условиях. Шаг может быть любой — и 0,325″, и 3/8″, и 0,404″.

Почему табличный вариант представления информации самый лучший?

Таблица подбора цепей для бензопил – наиболее удобный способ визуализации сводных данных. С этим показчиком больше не будет необходимости ломать голову, соответствуют ли размеры новых комплектующих тем элементам, которые устанавливались на заводскую модель. В качестве ключевых характеристик были использованы:

  • размерность шины (в см);
  • шаг цепи;
  • толщина хвостиков (мм);
  • общее число звеньев цепи.

Первый параметр обуславливается многими факторами и обычно находится в переделах 30-45 см, хотя бывают и исключения.

Цепной шаг – расстояние, которое измеряют между 3-мя близлежащими заклепками.

Толщину ведущих звеньев или высоту паза шины можно вымерять обычным штангенциркулем. Обычно она находится в пределах 1,1-2,0 мм.

Суммарное количество режущих звеньев так же учитывается при подборе цепи.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Закупки с умом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
