Электрический рубанок: устройство и принцип работы, виды,

Устройство и назначение

Несмотря на большое количество электроинструментов для обработки древесины, плотники и столяры не спешат отказываться от такого простого и надежного инструмента, как рубанок. Ведь по сравнению со шлифовальной машинкой он обладает неоспоримыми преимуществами:

отсутствие древесной пыли при работе – главное, но не единственное достоинство;

лезвие не нуждается в частых заменах, в отличие от шлифовальной шкурки;

не требуется доступ к электросети – тоже немаловажно, особенно в небольших мастерских.

Основные детали этого инструмента.

• Корпус. На нем базируются все остальные элементы. Он может быть деревянным или металлическим, главное – его подошва (нижняя часть) должна быть строго плоской.
• Нож. Это рабочий орган. Он должен иметь хорошую одностороннюю заточку под определенным углом.
• Зажим для ножа («лягушка»). Он обеспечивает необходимый вылет лезвия и, как следствие, скорость и качество работы.
• Передняя ручка. Нужна для удержания инструмента и задания направления движения. Ее держат левой рукой.
• Задняя ручка. Предназначена для передачи толкающих усилий. В некоторых моделях ее роль выполняет корпус.
• Стружколоматель. Устанавливается немного выше ножа. Он предназначен для снижения внутренних напряжений в материале заготовки и предотвращения сколов на обработанной поверхности.
• Регулировочный винт положения ножа.
• Прорезь в подошве, через которую нож взаимодействует с заготовкой («ротик»). На дорогих моделях величина этого зазора регулируется.

В простых деревянных рубанках последних 2-х элементов может не быть. Существует большое число разновидностей этого инструмента. Это и одинарные, и двойные, и шерхебели, и шлифтики, и много чего еще. Соответственно, и работать этими инструментами нужно по-разному. Но принципиально конструкции ничем не отличаются. Поэтому их настройка выполняется похожим образом.

Наиболее популярные модели

Мы составили таблицу, в которую включили наиболее популярные модели в различных ценовых категориях, а также их краткое описание.

МодельХарактеристики и комплектацияСредняя стоимость рублейKolner “KEP 480″Мощность мотора 450 вт, ширина фрезы 88 мм, не подходит для выборки четверти, вес 2 кг, глубина строгания не регулируется и составляет 0,6 мм1500BORT BFB-710NМощность мотора 700 вт, ширина фрезы 88 мм, не подходит для выборки четверти, вес 2,5 кг, диапазон регулировки глубины строгания 0-3 мм.2200ЗУБР ЗР-750-82Мощность мотора 750 вт, ширина фрезы 88 мм, подходит для выборки четверти, вес 3 кг, диапазон регулировки глубины строгания 0-2 мм.3900Калибр РЭ-1100+СТМощность мотора 1100 вт, ширина фрезы 110 мм, не подходит для выборки четверти, оснащен подставкой, вес 4,5 кг, диапазон регулировки глубины строгания 0-3 мм.5000ДИОЛД РЭ-1500-01 с подставкойМощность мотора 1500 вт, ширина фрезы 110 мм, максимальная глубина выборки четверти 14 мм, оснащен подставкой, вес без подставки 5,5 кг, диапазон регулировки глубины строгания 0-3 мм.5400BOSCH PHO 1500Мощность мотора 550 вт, ширина фрезы 82 мм, максимальная глубина выборки четверти 8 мм, вес 2,5 кг, диапазон регулировки глубины строгания 0-1,5 мм.6200MAKITA KP0800Мощность мотора 62 вт, ширина фрезы 82 мм, максимальная глубина выборки четверти 12 мм, вес 2,5 кг, диапазон регулировки глубины строгания 0-2 мм.7900MAKITA 1911BМощность мотора 900 вт, ширина фрезы 110 мм, не подходит для выборки четверти, вес 4,5 кг, диапазон регулировки глубины строгания 0-2 мм.14700MAKITA 1806BМощность мотора 1200 вт, ширина фрезы 170 мм, не подходит для выборки четверти, вес 8,5 кг, диапазон регулировки глубины строгания 0-2 мм.26500

https://youtube.com/watch?v=rcBJjcZDHQgrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

• www.isolux.ru
• stroysvoimirukami.ru
• club.dns-shop.ru
• aquagroup.ru

Другие конструкционные элементы и дополнительные полезные функции

Рукоятка

Главное требование к ручке электрорубанка (как, впрочем, и любого другого ручного электроинструмента) – эргономичность. От этого во многом зависит, насколько удобно будет им пользоваться. Поэтому перед покупкой следует обязательно подержать понравившийся рубанок в руках. В идеале на рукоятке должна быть прорезиненная накладка или любое другое противоскользящее покрытие.

В передней части корпуса некоторых электрорубанков производители устанавливают дополнительную ручку для левой руки мастера: это очень полезный элемент, поскольку он позволяет равномерно распределить усилие во время работы.

Патрубок

Патрубок, расположенный с боковой стороны корпуса электрорубанка, предназначен для отведения стружки и древесной пыли из рабочей зоны. Подсоединение к нему специально предназначенного для этого мешка или шланга строительного пылесоса позволит содержать мастерскую в порядке и сократить время на ее уборку. Р

едко, но все же встречаются рубанки с двумя зеркально расположенными патрубками. Такие модели должны особенно заинтересовать левшей, которым неудобно работать, когда мешок для сбора стружки подсоединен к стандартно расположенному патрубку.

Блокировка случайного включения

С целью повышения безопасности при обращении с электроинструментом большинство выпускаемых сегодня моделей оснащается кнопкой предотвращения случайного включения. Без нажатия на эту дополнительную кнопку не удастся нажать и на гашетку запуска двигателя, а значит, вы сможете спокойно переносить не отключенный от электросети рубанок, не задумываясь о том, что можно ненароком задеть клавишу пуска. Кроме того, благодаря этой функции ваши малолетние дети не смогут случайно или преднамеренно включить потенциально опасную «игрушку».

Плавный пуск

Электродвигатель рубанка с функцией плавного пуска набирает обороты постепенно. Это препятствует быстрому износу основных узлов инструмента и делает работу с ним более безопасной. Особенно полезна такая функция для тяжелой и мощной техники.

Электродинамический тормоз

Наличие функции электродинамического торможения вала позволяет очень быстро останавливать вращение ножевого барабана. Благодаря этому существенно снижается риск повреждения ножей в момент выключения рубанка, когда оператор как можно скорее хочет отпустить инструмент. Да и для мастера работа с инструментом становится немного безопаснее.

Константная электроника

При увеличении нагрузки на инструмент неизбежно возникает «торможение» двигателя, т. е. снижения количества оборотов в единицу времени. Избежать риска заклинивания оснастки и обеспечить высокое качество обработки поверхности заготовки в этих условиях поможет константная электроника, поддерживающая заданную оптимальную скорость вращения ножевого вала вне зависимости от скорости перемещения рубанка и твердости древесины. Оснащаются такой функцией, как правило, только дорогие профессиональные модели.

Строгает — хоть доску, хоть брус

Во время строгания торцов бруса или доски выполните несколько движений электрорубанком от края торца к центру, и так же от противоположного края. Это поможет избежать возникновения отщепов и отколов. В процессе не стоит прилагать больших усилий. Рубанок должен плавно передвигаться вдоль волокон древесины.

Сделайте несколько движений электрорубанком по обрабатываемой поверхности. На втором и третьем движении по поверхности каждый раз выключайте электрорубанок, возвращайтесь и вновь выключайте.

Электрорубанок можно использовать для снятия фаски с детали. Исходя из ширины необходимой фаски, проводят рубанком по ребру обрабатываемой заготовки нужное количество раз.

Как правильно выставить ножи на электрорубанке?

• 25-01-2015
• 17
• 994

В век модернизации рынок богат различными строительными инструментами, упрощающими и ускоряющими процесс работы. Также ни один ремонт или строительство не обходится и без электрорубанка.

Каждый инструмент имеет дополнительные комплектующие элементы, а вот у рубанка этими дополнительными элементами являются ножи, при помощи которых и обрабатывается дерево. Такие ножи являются двухсторонними и идут в комплектации по две штуки.

Если режущие элементы стали плохо снимать стружку, значит, они пришли в нерабочее состояние, и их необходимо заточить.

Но, прежде чем начать разбирать инструмент, необходимо знать, как выставить ножи на электрорубанке

В связи с этим важно подробно изучить принципы разбора рубанка

Установка ножей: рекомендации

Режущие элементы установлены на барабане рубанка, который вращается. Предназначение ножей — строгание верхних слоев древесины в процессе обработки изделий. Данная конструкция оснащена одним или двумя режущими элементами.

Ножи, стоящие последними, являются поворотными, при необходимости их положение легко поменять, в случае если одна из сторон притупилась. Ножи для электрорубанка производятся из карбида вольфрама или из инструментальной стали.

Изделия, выполненные из стали, можно подвергать повторной заточке.

Лезвия имеют различную конфигурацию и разделяются по форме:

1. Прямые — их устанавливают при выборке четвертей и при обработке маленьких деталей.
2. Закругленные — используются при строгании широких участков деталей, так как переходы между строгаными линиями делаются плавно.
3. Волнообразные — подобные ножи применяются при выполнении имитации старины на древесине.

Схема вариантов заточки ножа рубанка: а – на оселке, б – на точильном камне, в – положение фаски лезвия резца при заточке на оселке, г – заточка на диске точильного камня с применением упорного устройства.

Перед началом работы электрорубанком необходимо убедиться в правильности установки ножей. Если были обнаружены какие-нибудь погрешности, то нужно правильно выставить ножи на электрорубанке.

Режущая часть элемента должна быть расположена параллельно подошве рубанка и немного выступать наверх.

Обычно режущая часть ножа выступает на 0.5 мм над уровнем подошвы. А вот шерхебель, который служит для первого чернового строгания, его режущий край, выпускается не менее чем на 1 мм. Производить регулировку можно без проблем.

При этом важно поочередно поворачивать вправо и влево маленький и большой регулировочный винт до тех пор, пока режущая часть не встанет на место. Эти винты расположены сзади платформы, предназначенной для ножа электрорубанка

После всех манипуляций нож устанавливается в сам инструмент и фиксируется центровочными крепежами на верхнюю пластину. Если электрорубанок новый, то, как правило у него ножи отрегулированы, но при использовании инструмента настройки сбиваются.

Также важно помнить, что сразу после настройки не рекомендуется производить работу сразу на деталях, предварительно не испробовав инструмент на ненужной доске

Выбираем лучший: параметры выбора

Мощность

Мощность электрорубанка составляет 0,5-2,2 кВт. Показывает, сколько раз прокрутится барабан при соприкосновении с поверхностью. От этого зависит производительность — чем быстрее движутся ножи, тем скорее закончится работа.

Если инструмент будет редко использоваться, а скорость не важна, то не стоит приобретать профессиональную модель. Мощности 1 кВт вполне хватит, чтобы обтесать не закрывающуюся дверь, убрать бугорки с доски или поработать с мягкой древесиной. Так вы сэкономите деньги и электроэнергию.

Мнение эксперта Левин Дмитрий Константинович

Если вы планируете профессионально заниматься обработкой древесины, то не стоит экономить на мощности и тормозить весь процесс.

Ширина прохода

Этот параметр показывает, сколько раз нужно провести рубанком по доске, чтобы обработать всю поверхность. Зависит от ширины режущего барабана. Обычно выпускают 82-312 мм.

Ширину рубанка подбирают по целям:

Частота холостого хода

Показывает количество оборотов барабана без нагрузки на поверхность. От этого зависит количество прикосновений лезвия к материалу, а значит — скорость его обработки. Измеряется в оборотах в минуту. Выпускаются модели с 12000-19000 об/мин

Обратите внимание — этот параметр не связан с мощностью

Какой выбрать:

Глубина выборки

От неё зависит толщина срезаемой стружки. Показывает количество проходов для достижения нужной глубины. Регулируется вращением настроечной рукояти, которая изменяет разность между подошвой и режущей платформой. Диапазон — 0,1-18 мм.

Шаг настройки глубины

Показывает, на сколько миллиметров регулируется глубина:

• 0,1-10 мм — грубая обработка, удаление коры, снятие толстой стружки, мягкого слоя.
• 0,1-5 мм — фальцовка.
• 0,1-2 мм — снятие отдельных неровностей, финальная шлифовка.

Вес инструмента

Составляет от 2,5 до 9 кг. Для работы на горизонтальной поверхности лучше выбирать модель потяжелее, что снизит количество усилий. Это актуально для многочасовой работы — не нужно весь день давить на инструмент, достаточно просто толкать его в нужную сторону.

Наоборот, для работы по вертикали нужно брать лёгкие рубанки. Тогда при шлифовке беседок, лавочек не будет уставать рука. Этот вариант подходит для дачи.

Удобная рукоять

Рукоять должна удобно лежать в руке, не скользить. Нужно почувствовать баланс, вес. Включение инструмента должно производиться из рабочего положения без лишних движений.

Дополнительная рукоять должна иметь грибообразную форму. Так легче поднять рубанок при необходимости. Прорезиненная поверхность обеспечивает чёткую фиксацию без скольжения, предотвращает поворот и выпадение из руки.

Ножи

Ножи — это расходный материал.

Для их производства используются два типа стали:

Высокопрочная, долго сохраняет остроту, дорого стоит, не подлежит заточке.

Можно много раз затачивать, стоят дёшево, применяется в большинстве моделей.

На заказ изготавливаются ножи с выемками для создания декоративных элементов.

Дополнительно

Пылесборник — собирает выбрасываемую стружку. Без него в помещении будет пыльно.

Канавки на подошве — нужны для скоса кромки, обработки фасок, отвода воздуха.

Выборка четверти — смещение барабана в сторону и наличие упора.

Рамка-фиксатор — позволяет использовать электрический рубанок как станок, установив его вверх ногами.

Плавный пуск — постепенно наращивает обороты двигателя, что снижает нагрузку и продлевает срок службы.

Ручной электрофуганок

Для работы с каждым из перечисленных выше разновидностей фуганка нужна большая физическая сила. Поэтому, мастера, которые каждый день обрабатывают большое количество дерева, предпочитают использовать электрофуганки. Этот инструмент устанавливается на верстаке, таким образом, превращаясь в станок для обработки дерева.

Конечно же, в продаже есть и стационарные фуганки для профессионалов. Но для домашнего использования, ручной электрофуганок, прикрепленный стационарно, вполне подойдет. Купив его, не беритесь сразу отстругивать детали. Вначале попрактикуйтесь на ненужных кусках древесины, потом приступайте к работе.

Соблюдайте технику безопасности:

• будьте осторожны во время работы, чтобы не порезаться,
• остерегайтесь близости частей тела и одежды с фрезами,
• своевременно удаляйте стружку, которая собирается у подошвы, рядом с барабаном,
• если хотите заменить фрезы, непременно выключите источник питания инструмента.

Покупая электрический фуганок, обратите внимание на следующие свойства:

• мощность выше 600 Вт,
• скорость оборотов барабана 13 -15 тысяч оборотов в минуту.

Рассмотрим несколько наиболее распространенных электрических инструментов для строгания.

Критерии выбора электрического рубанка

Основное предназначение данного инструмента заключается в создании выровненной гладкой поверхности. Для достижения необходимого результата, рубанок должен обязательно отвечать следующим требованиям:

• Глубина строгания;
• Частота, с которой вращаются резаки;
• Мощность у мотора;
• Ширина поверхности для обработки.

Чем быстрее будет скорость вращения ножей, тем чище в итоге поверхность

Обратите внимание, что лучшие электрические рубанки – это те, где скорость вращения ножевого барабана равна или более 10000 оборотов в минуту и не снижается при нагрузке.. Слой древесины с каким по толщине слоем можно снять всего лишь за один проход инструментом зависит от того, насколько высоко над конкретным уровнем литой поверхности выступают резаки.

Слой древесины с каким по толщине слоем можно снять всего лишь за один проход инструментом зависит от того, насколько высоко над конкретным уровнем литой поверхности выступают резаки.

Если глубина у погружения достаточно большая, то в таком случае и внимание стоит обратить на производителей электрических рубанков с большей мощностью.

Еще одной важной характеристикой, которую стоит учесть при покупке является качество ремней в приводе и ножей. Если хочется избежать долгих уборок после завершения всех работ, то ищите рубанок с пылесборником.. Подошва любого строительного инструмента должна быть обязательно ровной, но на ней должны быть углубления, необходимые для снятия фасок

Подошва любого строительного инструмента должна быть обязательно ровной, но на ней должны быть углубления, необходимые для снятия фасок.

Стоит также перед покупкой рубанка обязательно уточнить в компании, есть ли возможность покупки различных расходных материалов для выбранной марки вроде ремней или, например, ножей в вашем городе.

Подробнее об электрорубанке

Определение

Электрорубанок – это инструмент для обработки древесины, работающий за счет электрической энергии. В отличие от традиционного рубанка, имеющего в своей нижней части лезвие, которое снимает слой древесины, если нажать на обрабатываемую заготовку инструментом и провести по ней по направлению от себя, электрический рубанок срезает материал за счет барабана с лезвиями, вращающегося в определенном направлении.

Разновидности

Электрорубанки бывают нескольких видов.

В зависимости от возможности перемещения они бывают двух видов:

Этот тип инструментов при работе с ними держат в руках и направляют их движение также руками.

Представляют собой металлический стол с закрепленными на нем электродвигателем и одним или несколькими барабанами с лезвиями.
Помимо них на таком столе, как правило, если регулируемые направляющие для более точного движения заготовки.
Сам рубанок во время работы не перемещается – перемещают обрабатываемую заготовку.

1-Ручной рубанок 2-Стационарный рубанок

В зависимости от типа питания электрорубанки делят на:

Они работают от бытовой электросети напряжением 220 В.

Их питание осуществляется от сменных аккумуляторов.

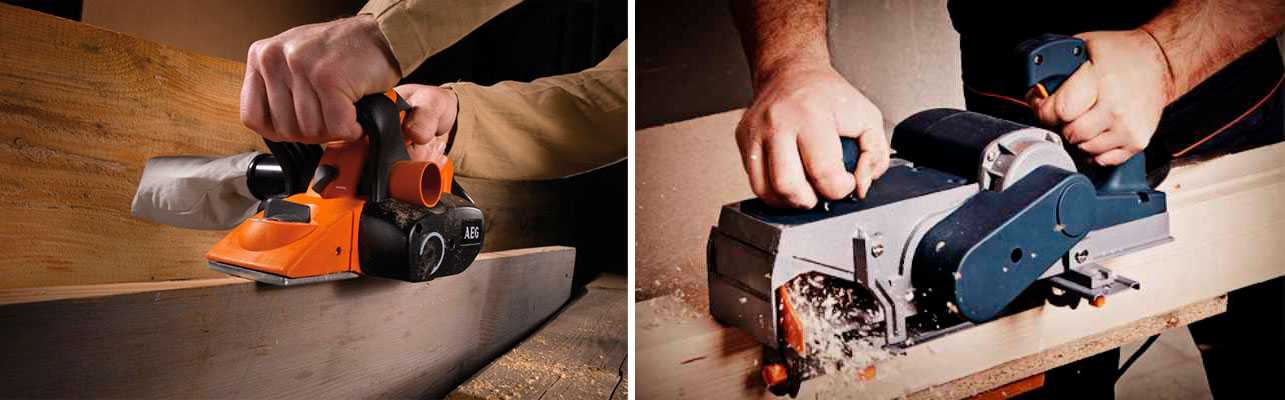

1-Рубанок сетевой 2-Рубанок аккумуляторный

Мнение эксперта
Кузнецов Василий Степанович

В случае с электрорубанком лучше выбрать сетевой. Дело в том, что этот инструмент требует достаточно большого расхода электроэнергии, что приводит к быстрому расходу заряда аккумулятора. Конечно, аккумуляторный инструмент в некотором роде автономен и его можно взять в любое место, но время его работы от одного аккумулятора составит всего один – два часа, что очень мало.

Конструктивное устройство

Ручной электрорубанок состоит из следующих частей:

1. Корпус – это кожух (чаще всего пластиковый), предназначенный для защиты деталей инструмента от механических повреждений.
2. Рукоятка – элемент для удержания инструмента в руках при работе (как правило, на электрорубанках две рукоятки – для правой и левой рук).
3. Кнопка управления – включает подачу электропитания на двигатель.
4. Регулятор скорости вращения – представляет собой переменный резистор, позволяющий выбрать нужную скорость вращения барабана с лезвиями.
5. Электродвигатель – находится внутри корпуса и приводит в движение барабан с лезвиями.
6. Ременной привод – ремень из полимерного материала, который обеспечивает передачу энергии вращения от электрического двигателя к барабану.
7. Барабан – цилиндрическая деталь из металла с закрепленными на ней лезвиями, которая выполняют функцию обработки древесины.
8. Нижняя платформа. Представляет собой ровную металлическую пластину с вырезом для барабана и выполняет роль направляющей, которая позволяет ровно обрабатывать древесину, а также уравновешивает центр тяжести инструмента, перемещая его в нижнюю часть рубанка.
9. Канал для отвода стружек. Рядом с барабанам обычно размещают специальный канал для отвода стружек. При работе с электрическим рубанком их образуется довольно много, поэтому если не отводить их, то они могут забить барабан или внутреннюю часть корпуса инструмента.

Несколько отличается конструкция стационарного электрорубанка.

Он состоит из:

• Металлического стола.
• Электродвигателя.
• Ременного привода.

• Одного или нескольких барабанов с лезвиями.
• Направляющий, обеспечивающих движение обрабатываемой заготовки в нужном направлении.

Плюсы и минусы электрических рубанков

В отличие от простого рубанка, электрический способен за один проход удалять до 3 мм древесины, такой способностью обладает инструмент, который применяют профессионалы, инструмент, предназначенный для выполнения работ по дому (бытовой) на проход снимает до 2 мм. Разумеется, этот показатель зависит от марки древесины.

Несравнима с ручным рубанком и ширина реза. Минимальная ширина, которую может обработать от 60 до 312 мм. То есть, за один проход, мастер с электрорубанком в руках может проделать гораздо больший объем работы за то же время.

В то же время, использование электрического рубанка может быть ограничено временем его непрерывной работы. То есть, использовать бытовой рубанок, который может бесперебойно работать не более 20 минут в час, не может быть использован для постоянной работы на производстве, например, в качестве основы для стационарного станка.

Все дело в наличии быстровращающегося барабана с установленными на нем ножами. И хотя производители принимают меры по обеспечению безопасности для работающего на нем человека, соблюдать правила техники безопасности просто необходимо.

Прочный мини-рубанок MTX 879055 для гипсокартона

Мини-рубанок для обработки кромок гипсокартоновых листов разработан и произведен в Германии. Корпус выполнен из усиленного нейлона, что позволило достичь сочетания механической прочности с небольшим весом – 277 г.

Два режущих трапециевидных полотна изготовлены из углеродистой инструментальной стали 45 – прочной, но не склонной к хрупкости. Одно лезвие установлено для реза под углом 45 градусов, другое – 22,5. Глубину их можно регулировать раздельно.

Доступны настройки под толщину гипсокартона 9,5 мм, 12,5 мм и для более толстых листов 15+ мм. Также регулируется поперечное положение полотна. Рукоятка сделана в виде наплыва на корпусе.

Рекомендуется для формирования краев и фасок на листах гипсокартона, дерева и ламинированного пластика. Подойдет как опытному, так и начинающему мастеру на производстве.

Владельцы отмечают традиционное немецкое качество инструмента и продуманность конструкции. Многие считают, что длина в 25 см оптимальна. Более короткая модель потребует много времени для работы, а удлиненной это не всегда удобно.

Техника безопасности во время работы

Как и любой электроинструмент, электрорубанок требует соблюдения определённых правил.

Запрещено размещать шнур вблизи источников тепла.
Если на кабеле появились повреждения, его нужно незамедлительно заменить на новый. В противном случае мастер рискует получить электрический удар.
Включать электрорубанок в розетку следует после того, как мастер произвёл все точные настройки прибора.
Перед тем как подключать прибор к сети, нужно убедиться в том, что положение пусковой кнопки находится в выключенном положении.
Чтобы защитить зрение, мастеру следует использовать защитные очки.
Обработка поверхности дерева должна быть лёгкой за счёт хорошо заточенных ножей.
Электрорубанок должен использоваться только относительно той мощности, на которую он рассчитан.
Обрабатываемая поверхность должна находиться на специальных закрепляющих поверхностях, но не в руках мастера

Специально для этих целей предназначены столы, которые удерживают деталь в неподвижном состоянии.
Обязательно нужно обратить внимание на то, как защищены ножи от неумышленного попадания пальцев.
Кнопка пуск должна располагаться таким образом, чтобы мастер мог в любой момент отключить прибор.
Перед тем как выбрать четверть электрорубанком, необходимо заранее приготовить специальные упоры.

Принцип работы

Принцип функционирования оборудования любых производителей одинаковый. Работа электрического рубанка основана на вращении ротора электродвигателя при подаче питающего напряжения на обмотки статора. С помощью передаточного механизма (приводного ремня) крутящий момент передается барабану, с расположенными на его поверхности стальными лезвиями (их количество у разных моделей может быть разным, но обычно их два).

При включении и отключении питания электродвигатель, соответственно, запускается и останавливается постепенно. Его перегрузки во время работы исключаются применением плавной регулировки числа оборотов с помощью электронных систем.

Подведем итоги

Каким электрорубанком пользуетесь вы?

АккумуляторнымСетевым

Электрорубанок – электрический инструмент для обработки поверхности дерева.
При выборе инструмента нужно обратить внимание на ряд важных параметров: мощность электродвигателя, скорость вращения барабана с лезвиями, удобство удержания, общее качество сборки устройства.

• Электрорубанки бывают стационарными и ручными и могут работать от сети 220 В или съемного аккумулятора.
• Не стоит покупать дешевый китайский инструмент, так как он ненадежен и недолговечен, но и переплачивать за брендовые немецкие электрорубанки тоже не нужно. Оптимальным выбором будут устройства отечественного производства – они надежны, долго служат, обладают достаточной мощностью и при этом недорого стоят.
