Как сделать из перфоратора ямобур и вибратор для бетона своими руками

Что такое вибратор для бетона

Данный инструмент обеспечивает прочность и надежность бетонного слоя во время процесса строительства монолитных строений. Благодаря наличию высокой вибрационной силы, бетон перемешивается в хаотичном порядке, в результате чего лишний воздух выходит. Вибраторы бывают трех видов:

Погружные – полностью погружается в слой бетона, доставая до дна.
Наружные – крепятся к любому опорному объекту, который соприкасается с бетонным слоем, в результате чего осуществляется поверхностное перемешивание.
В виде пресса с вибрацией – удобны для работы с потолками, углами, углублениями, полом, поскольку не только избавляют бетон от воздуха, но и уплотняют его.

Материалы и инструменты для изготовления

Иногда у людей, которые проживают в частном доме либо являются владельцами дач, возникает необходимость в проведении разнообразных земляных работ. Нередко возникает необходимость в рытье ям, которые необходимы для дальнейшего обустройства заборных столбов либо так называемых свайных опор. Чтобы выполнить бурение и провести подобные работы в основном используется ручной инструмент (бур).

Стоит отметить, что применение ручного инструмента занимает большое количество времени и требует огромных трудовых затрат. В некоторых случаях, при возникновении необходимости проведения большого объема работ, рытья ям, применяется специальное оборудование, которое оснащается приводом электрического либо топливного типа.

Использование специального оборудования, во время проведения разнообразных земляных работ, например, таких как рытье ям, под свайные опоры, существенно уменьшает объемы трудовых затрат. Однако приобретение либо аренда такого оборудования стоит не дешево. Именно по этой причине, большое количество людей, для выполнения подобных земляных работ используют самодельные ямобуры, которые можно самостоятельно сделать из самого обыкновенного перфоратора.

Как правило, такие самодельные буры используются для бурения неглубоких ям малого диаметра. Конструкция самодельного ямобура состоит из следующих частей:

Переходника (в качестве альтернативы может использоваться редуктор).
Обыкновенного земляного шнека.
Перфоратора (рекомендуется использовать электроинструмент с хорошим запасом мощности).

Земляной шнек и переходник можно изготовить самостоятельно. Однако нужно отметить, что в строительных магазинах можно приобрести уже готовый шнек (специальную насадку), который предназначен непосредственно для бурения ям на поверхности грунта. Чтобы самостоятельно сделать ямобур потребуется использование:

сварочного аппарата;
УШМ (болгарки);
перфораторного бура;
электродрели;
металлического прута либо арматуры (используется для изготовления штанги);
материала для изготовления режущей части;
кабеля и розетки (используется для изготовления удлинителя).

Для самодельного ямобура рекомендуется использовать электроинструмент мощностью от 2 кВт. Стоит отметить, что такое устройство не рекомендуется применять для бурения ям в слишком твердом грунте. При помощи самодельного ямобура бурение может выполняться непрерывно либо с периодическим доставанием из ямы лишнего грунта.

На заметку мастерам — умельцам

При уплотнении бетона глубинным вибратором нужно придерживаться соответствующих рекомендаций.

В свежезалитом растворе может быть около 50% воздуха. Процентное соотношение зависит от марки цемента и степени его подвижности. От этих пустот надо избавляться, применяя глубинный вибратор.
Вибратор на аккумуляторах должен доставать все места залитого фундамента, иначе оставшиеся пустоты в будущем принесут неприятности.
Помните, что прекращать заливать фундамент нельзя ни в коем случае, поэтому надо постоянно следить за работой вибратора, чтобы он не сломался в непредвиденный момент.
Во избежание формирования в растворе воздушных пустот фундамент надо заливать с маленькой высоты.
Наконечник устройства погружать в раствор рекомендуют только вертикально и не производить горизонтальных передвижений.
Надо всегда осуществлять контроль за расстоянием между точками погружения. Оно не должно превышать 10 размеров диаметра самого наконечника.
При заливке послойного фундамента наконечник должен погружаться в каждый предыдущий слой не меньше чем на десять сантиметров, чтобы обеспечить максимально прочное сцепление всех слоёв.
Если держать вибратор слишком долго в одной точке, то бетон может расслоиться. Время работы устройства от 5 до 15 секунд. Периодичность зависит от марки цемента и мощности виброустройства.
Рабочий наконечник не должен касаться стенок опалубки или конструкции из арматуры.
Вынимать наконечник надо аккуратно, производя медленные движения «вверх и вниз», чтобы уличный воздух не попал в место, где он находился.
Если пузырьки на всей поверхности бетона отсутствуют, то работа была произведена правильно.
Заводской вибратор нельзя включать «вхолостую», так как это испортит устройство и сократит срок его эксплуатации.

Другие варианты самостоятельно сделать вибратор в домашних условиях

Хотя изготовление из дрели или перфоратора является самым распространённым, есть и другие варианты сборки глубинного вибратора в домашних условиях. Достаточно подобрать соответствующий источник колебаний и приспособить к нему подходящий вибронаконечник.

Видео: глубинный вибратор из двигателя водяного насоса

Основным преимуществом бетонных вибраторов, сделанных из подручных инструментов, является то, что на прибор не приходится тратить деньги, а после окончания работы он демонтируется, и составные части можно использовать по их прямому назначению.

Видео: глубинный вибратор из триммера

Для того чтобы самостоятельно залить монолитный фундамент, отлично подойдёт вибратор из дрели или перфоратора, собранный в домашних условиях из подручных средств. Такой инструмент не подойдёт для больших масштабов строительства, но будет просто незаменимым в возведении конструкций для дачи или загородного дома. Надо отметить, что при длине устройства, которое будет превышать один метр, понадобится помощник для работы. Собирая вибратор дома, надо все стыки делать максимально надёжными, так как раствор бетона создаёт сильное давление на прибор и способен активно противодействовать вибрационным колебаниям.

Как сделать аппарат из дрели

Собрать вибрационный прибор из подручных материалов своими руками не так сложно, как кажется. Один из незатейливых и недорогих способов: на время преобразовать дрель в инструмент для уплотнения бетона.

Необходимый эффект достигается за счёт преобразования энергии вращения в колебательные движения. Дрель в данной схеме сборки служит аналогом привода.

Выбор комплектующих

Чтобы в домашних условиях собрать вибратор для бетона понадобятся:

Мощная (от 1 кВт) электрическая дрель.Насадка вместе с круглым диском со смещённой осью (преобразует вращение в поступательные движения).Наконечник из легированной стали.Гибкий армированный шланг либо пружина для прочистки канализации.Металлическая трубка длиной минимум 50 см (лучше длиннее). Диаметр изделия рекомендуется брать не меньше 4 см.Круглый стержень из металла (диаметр сечения 150 мм) и стержень прямоугольного сечения.Трос спидометра (выполнит функцию внутреннего стержня).Втулка.Подшипники.

Эксперты советуют в качестве комплектующих подбирать материалы, выполненные из нержавеющей стали. Это связано с тем, что нержавейка – единственный материал, способный противостоять агрессивному воздействию бетонного раствора. Обычная сталь быстро подвергнется коррозии, а цветные металлы не выдержат давления.

Отдельное внимание уделяют подшипникам: надёжнее всего приобретать качественные материалы, поскольку на них ложится осевая нагрузка. При использовании дешёвых китайских образцов вибратор прослужит максимум 1-2 применения

Для подгонки и монтажа прибора нужны:

ножовка;сварочный аппарат;сверла, предназначенные для работ по металлу.

Этапы сборки

Сбор всех элементов в готовый прибор происходит поэтапно:

В круглую металлическую трубку вставляется стержень, который на одном из концов просверливается насквозь для последующего крепления.Сердечник крепится в трубке с обеих сторон двумя подшипниками, через которые пропускается стержень. С обеих сторон рекомендуется оставить по 7-10 мм сердечника.Подшипники закрываются с целью защиты от пыли и попадания раствора металлическими крышками. На один из концов сердечника одевают втулку, которая защитит вращательный элемент.Сооружают эксцентричный вал из гидроизолированного гнущегося шланга, тросика от спидометра и подвижного стержня.Вал смазывают нетекучей плотной смазкой, чтобы уменьшить износ и силу трения.Трубку одевают на вал так, чтобы её концы были длиннее на 5 см. Втулку в стержень вставляют и соединяют с просверленным отверстием сердечника на одном из концов.Натягивают гибкий шланг на втулку, закрепляют с помощью хомута.На наконечник одевают защитный элемент из плотного материала.

Не рекомендуется погружать в бетонный жидкий раствор верхнюю часть шланга полученного вибратора, поскольку герметично подсоединить её к дрели невозможно.

Поры и капилляры, ослабляющие бетон

Бетон изначально – водный раствор цемента, песка и добавок. Вода, находящаяся между зернами песка и других заполнителей, в процессе застывания испаряется, образуя в массиве капиллярные поры. Их размеры могут быть много меньше микрона или достигать сотен микрон.

Процесс, происходящий под зернами заполнителей (седиментация), приводит к испарению воды. В результате под ними образуются седиментационные поры более 2 мм в диаметре (зависит от размеров фракций заполнителя).

Кроме того, при перемешивании в бетономешалке раствор может дополнительно набрать воздушных пузырьков. Суммарно все виды воздуха в неуплотненном растворе могут достигать 6% от массы бетонной смеси. Если дать бетону застыть в таком состоянии, то качество камня ухудшится в разы.

Изготовление вибратора из дрели своими руками

Чтобы сделать устройство самостоятельно, нужно отыскать дома старую дрель или перфоратор, а потом основное его вращательное движение превратить в колебательное. Необходимыми материалами, инструментами и знаниями стоит запастись заранее.

Что нужно для сборки вибратора:

Металлический стержень сечением 15 миллиметров
Трубка из нержавеющей стали сечением 40 миллиметров и длиной 55 сантиметров
Втулка и два качественных подшипника
Кусок стержня из металла прямоугольной формы
Гнущийся армированный шланг, выполненный со слоем гидроизоляции (либо прочная трубка из резины)
Внутренний стержень для трубки – вполне подойдет тросик от спидометра

Чтобы самому сделать вибратор для бетона, понадобится такой инструмент: ножовка, электрическая либо газосварка, сверла по металлу, стержень прямоугольного сечения.

Всю конструкцию собирают в определенном порядке. Сначала нужно найти нержавеющую стальную трубку диаметром 3-4 сантиметра и длиной до 60 сантиметров. Чтобы сделать внутренний стержень, берут металлический прут сечением 12-15 миллиметров, который будет двигать всю систему в сторону и создавать вибрационные колебания.

После того, как подготовлены металлическая трубка и центральная деталь, их нужно совместить: на одном конце прута сверлят отверстие, благодаря которому будет прикреплен к устройству привод. Чтобы сердечник ходил без трения, берут несколько хороших подшипников, в средине их располагают круглую часть конца прута. Потом его продевают внутрь трубки, а подшипники забивают до упора с обеих сторон.

Если конец прута со стороны носовой части сильно выдается вперед, его обрезают до 5-10 миллиметров. А подшипники защищают с обеих сторон самодельной крышкой из металла, чтобы исключить возможность попадания вовнутрь грязи и пыли. На подшипники будет приходиться серьезная нагрузка, поэтому они должны быть максимально качественными.

Ко второму концу гибкого стержня крепят втулку, которая призвана плотно закрыть вращательный элемент прибора.

Этапы изготовления

Последовательность действий:

Разрезание болгаркой стального стержня круглого диаметра на две одинаковые части.
Приваривание отрезков к пруту прямоугольного сечения по обеим сторонам.
Установка подшипников на дебаланс с обеих сторон.
Помещение конструкции в стальную трубку.
Обрезка круглого прута с одной из сторон точно вровень с трубой.
Вырезка крышки для рабочего торца наконечника из листа металла, приваривание ее.
Просверливание в конце, который выходит из наконечника, двух отверстий для состыковки с валом: одно должно быть вдоль оси вращения, точно по центру, диаметром и глубиной в 1.5 сантиметра, второе – делают перпендикулярно первому диаметром в 4 миллиметра и через 7 миллиметров от края.
В меньшем отверстии нужно сделать резьбу для зажимного винта.
Трос (стержень) помещают в резиновую трубу, предварительно смазав, по сторонам оставляют запас до 5 сантиметров.
Соединение вибронаконечника и вала.
Одевание шланга на вибробулаву, фиксация хомутом.
Обрезка второго конца вала до необходимой длины, закрепление в патроне дрели таким образом, чтобы мог вращаться лишь трос, а шланг оставался неподвижным.
Защита пластиковым кожухом вибронаконечника.
Подключение электродрели к сети, проверка работоспособности вибратора.

Как сделать быстро и просто глубинный вибратор для перфоратора

Сделать вибратор под перфоратор для уплотнения бетонной смеси своими руками не трудно, если грамотно подойти к этому вопросу. Самодельная конструкция ничем не хуже заводского инструмента. Чтобы конструкция получилась высокоэффективной, понадобится подготовить расходные материалы, из которых будет сооружаться насадка.

Почему в качестве приводного инструмента применяется перфоратор? Это идеальный инструмент для изготовления вибратора, так как он имеет мощный электродвигатель с большим моментом. Ударный режим работы способствует созданию вибраций большой частоты. Эта вибрация выполняет полезную работу, уплотняя бетон. Итак, при изготовлении вибратора для перфоратора не имеется никаких ограничений. Использовать можно самые разные расходные материалы, которые имеются в хозяйстве. Чтобы сделать устройство своими руками, понадобится знать следующее:

На перфораторе есть функция удара, которая собственно и создает вибрирующие действия насадки
Гибкость насадки является не обязательным свойством. Гибкая конструкция играет роль удлинителя, который способствует передаче высокочастотных возвратно-поступательных движений от источника к приемнику. Изготавливать гибкий удлинитель рационально только в одном случае, когда предстоит провибрировать бетон большой глубины

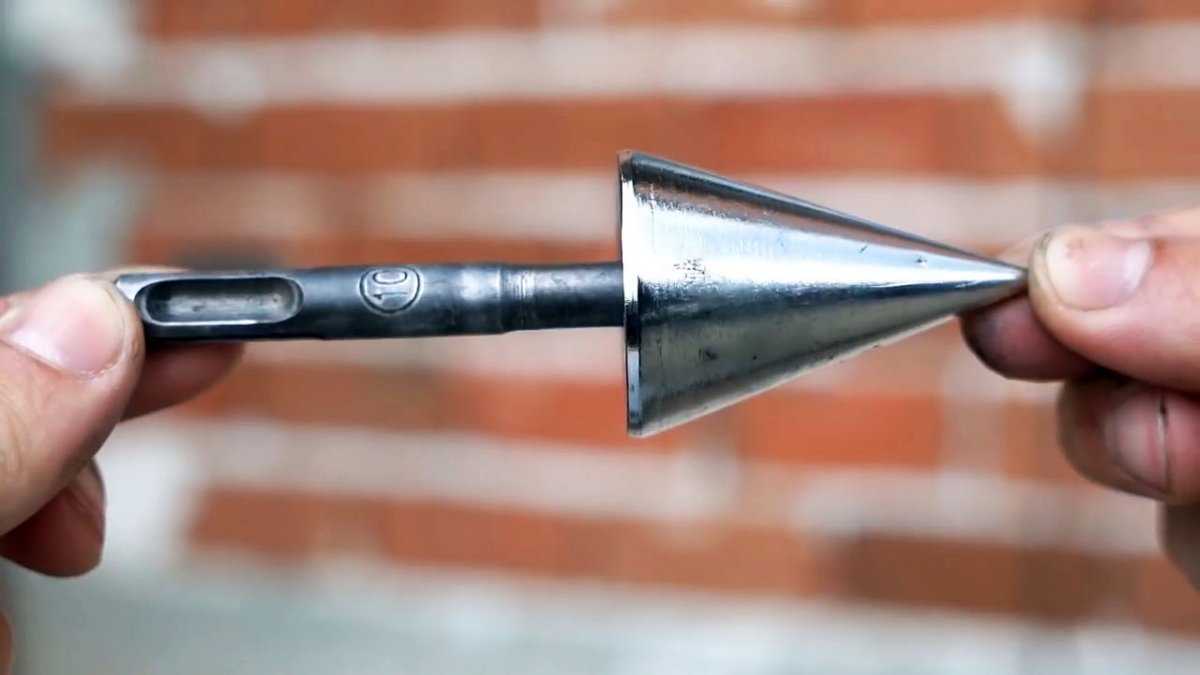

Чтобы соединить перфоратор с насадкой, понадобится соответствующей конструкции хвостовик типа SDS. Лайфхак по изготовлению вибратора для перфоратора — покупается отдельная насадка, то есть наконечник с гибким удлинителем, ко второй стороне которого приваривается хвостовик от бура. В итоге получается готовый вибратор для перфоратора

Это интересно! Для обеспечения эффективной работы вибратора, необходимо применять перфораторы мощностью не менее 1 кВт.

https://youtube.com/watch?v=DmzNT-7ETg4%3F

Для изготовления самодельного устройства своими руками понадобится выполнить следующие действия:

Взять две трубки — одну малого диаметра, а вторую большого
Трубка малого диаметра помещается внутри большой трубы. Предварительно к краям трубки приваривается два подшипника, наружный диаметр которых на 1-2 мм меньше внутреннего размена большой трубки. Внутренними обоймами подшипников необходимо приварить их к двум краям малой трубки
На малую трубку приварить две пластины, которые будут играть роль эксцентрика — для смещения оси или дисбаланса
К внутренней трубке присоединить гибкий трос, тем самым обеспечив ее перемещение внутри большой трубы
Для соединения большой трубы с перфоратором или дрелью, надо взять отрезок резинового патрубка, который крепится одной стороной к инструменту, и фиксируется хомутом. Вторая часть крепится к стальной трубе, и также фиксируется хомутом
Далее остается в патроне дрели зажать конец стального троса, а если в качестве электроинструмента применяется перфоратор, тогда к гибкому соединителю приварить хвостовик от бура

Имеется и другой вариант изготовления простейшего устройства. Для этого понадобится стальная пластина размером 8х8 см и толщиной 3-4 мм. К одной стороне поверхности пластины следует приварить хвостовик от неисправного бура, и в итоге получается устройство следующего вида, как показано на фото ниже.

Принцип эксплуатации заключается в том, что поверхность насадки воздействует на наружную часть изготовленной опалубки. Воздействие на стенки опалубки приводит к разравниванию залитой бетонной смеси. Это простейший и быстрый вариант изготовления насадки вибратор для перфоратора своими руками.

https://youtube.com/watch?v=zk4UJEYCbYE%3F

Если заливается пол бетоном, то для разравнивания и удаления воздуха из внутренней поверхности, можно воспользоваться перфоратором с закрепленным в патроне буром, а также совковой лопатой. Воздействуя на поверхность лопаты с одной стороны буром перфоратора в режиме удара, будет выполняться разравнивание и уплотнение бетонного основания.

Не только из перфоратора, но и из обычной дрели также можно сделать вибратор. Причем конструкция вибратора при этом будет отличаться. Многие мастера рекомендуют даже использовать в качестве приводного механизма дрель, а не перфоратор, но все зависит от имеющегося в распоряжении расходного материала.

https://youtube.com/watch?v=IH6ncEz3P6M%3F

Глубинный вибратор на основе перфоратора

Преобразование перфоратора в самодельный глубинный вибратор происходит даже проще, чем при способе с использованием дрели, поскольку оба прибора производят колебательные движения.

Для создания вибрирующего инструмента необходимо подготовить:

непосредственно сам перфоратор (мощностью от 2 кВт);металлический стержень (его длина в идеале равна глубине слоя раствора от поверхности до дна опалубки);пластинка круглой формы из толстого металла диаметром 5-7 см.

Собирают самодельный агрегат таким образом:

К одному концу гнущегося стержня приваривают круглую металлическую пластину. Второй конец зажимают в патрон перфоратора. Уже на этом шаге прибор готов к использованию.

Преимущество применения перфоратора как детали самодельного вибратора в том, что вибрация раствора дополняется ударной силой, воздействующей на опалубку. Воздействие на опалубку длится до 180 секунд и считается комбинированным методом отбоя и «штыкования».

Важно надёжно защитить все стыки изготовленного из подручных материалов вибратора, потому что бетон оказывает давление на прибор и противостоит вибрационным колебаниям. Плохо приваренные элементы или незакрытые защитными крышками способны снизить эффективность работы инструмента

Из перфоратора изготавливают и поверхностные вибраторы, просто подсоединив к инструменту стальной совок для угля и золы с металлической ручкой. Используя электроприбор в режиме отбойного молотка, совок прикладывают к глади бетонного раствора, создавая колебание на поверхности.

Принцип работы

Использование вибратора для бетона сводится к последовательному погружению его вглубь залитого в опалубку раствора. Шаг погружений около 30-50 см. При работе с армированными бетонами нужно избегать контакта вибронаконечника с металлическими частями.

При работе с инструментом следует строго соблюдать рекомендации производителя и правила безопасности, изложенные в инструкции. Перед началом работы нужно производить тщательный визуальный осмотр и пробный пуск. Гибкий вал и вибронаконечник — это расходные части. В случае значительного износа их нужно немедленно заменить.
