Гриндер своими руками по готовым чертежам с размерами: особенности сборки и назначение

Гриндер своими руками в домашних условиях – текстовые и видеоинструкции

Купить готовый гриндер, особенно для бытовых нужд, может позволить себе не каждый. Предлагаем изучить подробную инструкцию, как сделать гриндер самостоятельно, без дополнительных трат. Однако, придётся постараться и кое-где приложить немалые физические усилия и рвение.

Из чего можно сделать привод для гриндера

Привод для гриндера – один из самых основных элементов конструкции. К выбору «сердца» машины стоит подойти основательно.

Самодельный гриндер с двигателем от стиральной машины

Разберём подробно все этапы работ. Мы решили сделать небольшую насадку на дрель под стандартную ленту 75×457 мм

Для работы мы также приобрели дверной доводчик.Закручиваем выточенную заранее заготовку на вал. Закрепляем ведущий ролик болтом. Сам мотор, как вы видите закреплен на жёсткой подставке. Для работы также понадобится абразивная лента, в нашем случае − 610×45 мм(ширину отрезали под наши ролики).Обрезаем лишнюю часть болта

На всякий случай в болту делаем прорезь, если вдруг будет необходимо снять вал.Разбираем провода для подключения: коричневый и красный стартер, щетки – серые.К станине привариваем деревянную основу, которая погасит некоторую вибрацию.Выравниваем положение нашего «доводчика», обратите внимание, важно обеспечить ему правильную фиксацию на станине!К ручке крепим на болт 10-ку, к ней крепим регулировочные гайки и сами ролики, устанавливаем подшипники. Их подбираем по ширине лентыИсходя из натяжения ленты, затягиваем доводчик в нужном положении. Выравниваем конструкцию так, чтобы лента была достаточно натянута

Выравниваем конструкцию так, чтобы лента была достаточно натянута.

Иллюстрация Описание действия
Для работы потребуется обычный коллекторный двигатель от старой стиральной машины.
Проверяем положение вращающего вала лазером

Такой гриндер прекрасно справится с ремонтом затупившихся свёрл, заточкой ножей, а также мелких деталей.

Гриндер для дрели

Гриндер для дрели – это специальная насадка, которую можно сделать в несколько этапов. Покажем этапы работ. К слову, вариантов – сотни и сотни. Рассмотрим некоторые фотографии, которые помогут определиться с вариантом, который подойдет для ваших целей. Такие гриндеры помогают выполнить несложные работы.

Также на основе дрели можно сделать устойчивую конструкцию на станине. Такие гриндеры могут помочь подточить ножи или любые плоские детали.

Гриндер из болгарки своими руками: чертежи

Это один из самых «ходовых» гриндеров, которые можно сделать своими руками. Обычно его используют для мелких работ, для затирки сварочных швов, заточки мелких деталей. Особенно, если зафиксировать такую конструкцию на столе, то можно справиться и с более сложными задачами. К примеру, такой гриндер можно использовать для правки режущего инструмента или заточки ножей, топоров и т.п.

Из чего сделать шлифмашину?

Можно создать своими руками ленточную шлифовальную машину на основе промышленной конструкции, которая предусматривает движение ленты над плоской поверхностью рабочего стола абразивной частью наружу. При этом самодельное устройство будет отличаться от фирменного аналога большими размерами и стационарной установкой. Для данных работ потребуется электродвигатель, например, от стиральной машины, деревянная либо металлическая панель, ДСП, материал для абразивной ленты, клей.

Так как трансмиссия в виде редуктора либо ременной передачи значительно усложняет конструкцию рассматриваемого инструмента, на самодельных моделях стараются не использовать ее. Для этого можно оснастить устройство электродвигателем мощностью в 2-3 кВт с частотой вращения ротора в 1500 об/мин.

В таком случае при радиусе ведущего вала 10 см лента будет двигаться со скоростью около 15 м/с. Нужно учитывать, что рассматриваемая конструкция не предусматривает наличие регулировки скорости вращения ленты. Однако возможно регулировать степень ее натяжения благодаря тому, что натяжной вал, вращающийся на подшипниках для уменьшения трения, закреплен на неподвижной оси, которая может быть смещена относительно рабочего стола. Ведущий вал закреплен на валу электродвигателя.

Рабочий стол для такой шлифовальной машины можно сделать своими руками из деревянного бруса либо листового металла. Нужно учитывать, что варианты из металла позволяют обрабатывать более сложные предметы. Размеры рабочего стола рассматриваемого инструмента определяют на основе размеров ленты и расстояния между осями валов, а также его назначения. Вблизи валов в рабочем столе следует проделать скосы с целью обеспечения плавного соприкосновения ленты с ним.

Барабаны также можно изготовить своими руками. В качестве исходного материала для данных элементов можно использовать ДСП. Из плиты вырезают квадраты с длинами сторон в 20 см в таком количестве, чтобы их общая толщина при наложении друг на друга составляла около 25 см. Затем данные заготовки нужно превратить в диски диаметром 20 см путем обработки на токарном станке. Можно обрабатывать нарезанные фрагменты по отдельности, однако более удобно обтачивать все их сразу, насадив на ось и зажав. При этом нужно учитывать, что барабаны должны иметь края большего диаметра в сравнении с центральной частью для автоматического удерживания ленты.

Правила при резке дерева

Фрезерование при помощи болгарки требует соблюдения определенных правил:

  • насадка на болгарку должна быть предназначена для деревянных изделий;
  • снятие защитного кожуха недопустимо;
  • применение инструмента большого размера может привести к его вырыванию из рук;
  • работа должна выполняться в перчатках или при наличии жесткого крепления устройства;
  • скорость работы болгарки должна быть минимальной;
  • перед началом эксплуатации следует убедиться, что в материале нет гвоздей, саморезов и других металлических деталей;
  • инструмент нужно держать в одной плоскости, не допуская перекосов;
  • нельзя производить блокировку кнопки в работающем режиме;
  • замена насадки осуществляется при отключенном питании.

Иногда соблюдение этих рекомендаций может не повлиять на гарантию безопасности при распиле древесины. Решение о пользовании болгаркой при обработке дерева должен принимать сам мастер. При наличии большого объема работ лучше воспользоваться циркулярной пилой или электрическим лобзиком.

Резка и обработка древесины может быть выполнена с применением популярного инструмента – болгарки. Фрезерный станок, сделанный своими руками из углошлифовального инструмента, поможет справиться с небольшим объемом работ с древесиной. Только в таких ситуациях следует неукоснительно соблюдать технику безопасности.

Собрать фрезерный станок своими руками решают многие домашние мастера. Приобрести специализированное устройство для изготовления печатных плат или других работ — достаточно дорогое удовольствие. Имея в распоряжении три принтера, дрели или болгарку, вы сумеете своими руками сделать полноценный фрезерный станок. Чертежи и инструкция помогут в достижении поставленной цели.

Не редко в условиях домашней мастерской требуется фрезерный станок. Его можно собрать из дрели, принтера или болгарки. Есть и ряд других вариантов, адаптированных под конкретные чертежи.

Прежде чем сделать устройство для печатных плат или производства небольших деталей, нужно ознакомиться с особенностями конструкции заводского настольного станка. Его делают не из дрели и точно не из принтера. Но вам придется соблюдать общий конструктивный принцип, собирая станок своими руками.

Стандартный настольный фрезер состоит из следующих элементов:

  • Основание или станина;
  • Рабочий стол;
  • Привод;
  • Электрический двигатель;
  • Рабочий инструмент.

Если основание и рабочий стол можно сделать из подручных инструментов, то рабочая долбежная головка, электромотор и фрезы получить несколько сложнее.

Рассматривая вариант с использованием принтера, чтобы сделать станок с ЧПУ, тут стоит отметить наличие в их конструкции шаговых двигателей. Чертежи предусматривают, что для сборки фрезера вам нужно сделать разборку не одного принтера, а двух. Обусловлено это тем, что требуется наличие трех шаговых двигателей. Их же в одном принтере только два.

Вообще сделать станок с ЧПУ рекомендуется тем, кто обладает опытом в сборке более простых конструкций. Возможность изготовления печатных плат, координатный стол и долбежная головка — это вспомогательные компоненты фрезерного станка. Нужна ли вам долбежная головка или устройство для печатных плат? Это зависит от целей, которые вы перед собой ставите.

Создание печатных плат или работоспособная долбежная головка — это компоненты, функционирование которых напрямую зависит от технических характеристик. Данные параметры непосредственно влияют на то, какими возможностями будет обладать ваш фрезерный станок. А именно играют роль следующие характеристики:

  • Частота вращения электромотора;
  • Мощность электрического двигателя;
  • Размеры рабочего стола;
  • Предельный вес заготовок, которые может обрабатывать фрезерный станок.

Гриндер из болгарки своими руками

ПОСМОТРЕТЬ Ручной ленточный гриндер на AliExpress → Стационарный гриндер из болгарки используется в тех же случаях, что и ленточно-шлифовальные машинки из дрели, т. е. когда необходимо выполнять небольшие эпизодические работы, не требующие особого качества. Но при этом болгарка имеет свои характерные особенности, в число которых входит очень высокая скорость вращения привода.

Поэтому при ее применении может потребоваться регулятор числа оборотов. Очень часто этот электроинструмент используется в составе «электронапильников»: узких и длинных ленточно-шлифовальных насадок на болгарку, которые применяют для обработки труднодоступных мест, а также небольших отверстий и проемов (см. фото ниже).


Гриндер из болгарки

Главным конструктивным отличием болгарки от других видов электроинструмента является то, что ее выходной вал повернут под углом 90º к оси электродвигателя и, соответственно, к корпусу.

По этой причине она и называется УШМ — углошлифовальная машинка. Такая особенность прекрасно подходит для продольного крепления ведущего ролика и полотна «электронапильника».

Получается вытянутый в линию и очень комфортный в работе инструмент. Такая же насадка для дрели располагается под прямым углом к корпусу, что достаточно неудобно для работы.

Гриндер «от Чапая» − краткий обзор

Андрей Чапай разработал собственный вариант гриндера. Модель настолько полюбилась мастерам, что скоро стала именем нарицательным. Сотни и тысячи образцов шлифовальных машин «от Chapay» нашли своё почетное место в мастерских в разных уголках России и стран СНГ. Главным преимуществом разработки считается его универсальность. Идея такая – создать станок, который может служить для обработки разных материалов под разным углом. Для этого мастер разработал особое крепление поворотного стола.

Гриндер «от Чапая»− универсальный станок для обработки изделий сложной формы из металла, пластика и дерева

Можно купить изделие, что называется, «под ключ», а можно выбрать скромный набор инструментов и оборудования: выбрать конкретный мотор, набор сопутствующих деталей или заказать собственную разработку.

К сведению! Самые распространенные модели гриндеров: «ГЧ-10», «ГЧ-12», «ГЧ-16» (профессиональная серия), а также новые мобильные версии гриндера 610 серии «ГЧ610-63» и «ГЧ610-71» − изготавливаются с цинковым покрытием.

Общие моменты, характерные для всех станков:

важно, что все поверхности гриндера отшлифованы, что упрощает работу с инструментом и защищает обрабатываемые детали от царапин, даёт дополнительную плавность хода;
точное, выверенное расположение роликов помогает исключить перекосы во время хода ленты;
существует разновидность моделей, которые могут идти без покраски и защитного покрытия;
поверхности эффективно работают на скольжении;
не забывайте, что для того, чтобы исключить коррозию изделия, достаточно периодически протирать его специальным маслом или силиконовым спреем;
универсальность работы достигается из-за особой конструкций прижимной площадки.

Особенность прижимной площадки в том, что она может поворачиваться строго вертикально и строго горизонтально, обеспечивая при этом разный прижим

В качестве дополнительных элементов в комплектацию входят: диск для установки вместо ведущего валика. Его рекомендуют использовать при обработке по металлу, в случае, если необходимо счищать серьёзные объёмы лакокрасочного материала или налёта от ржавчины.

Один из самых популярных моделей гриндера – №16. Он изготовлена на усиленной поворотной основе, станина снабжена двумя стойками. Основание для станины 2 металлических листа, толщиной 12 мм. Металл обеспечивает необходимость жёсткость конструкции. Специальные крепежи позволяют быстро и без усилий разворачивать гриндер как в вертикальное, так и в горизонтальное положение.

В конструкции используется увеличенная шлифовальная лента – 1600-1800×50 мм и достаточно мощный двигатель – 2,2 кВт. Станок обладает более высокой производительностью и идеально подходит для непрерывных работ на крупных промышленных производствах. Цена такого изделия на данный момент варьируется от 55 000 до 60 000 рублей.

Необходимые инструменты

Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.

Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.

Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.

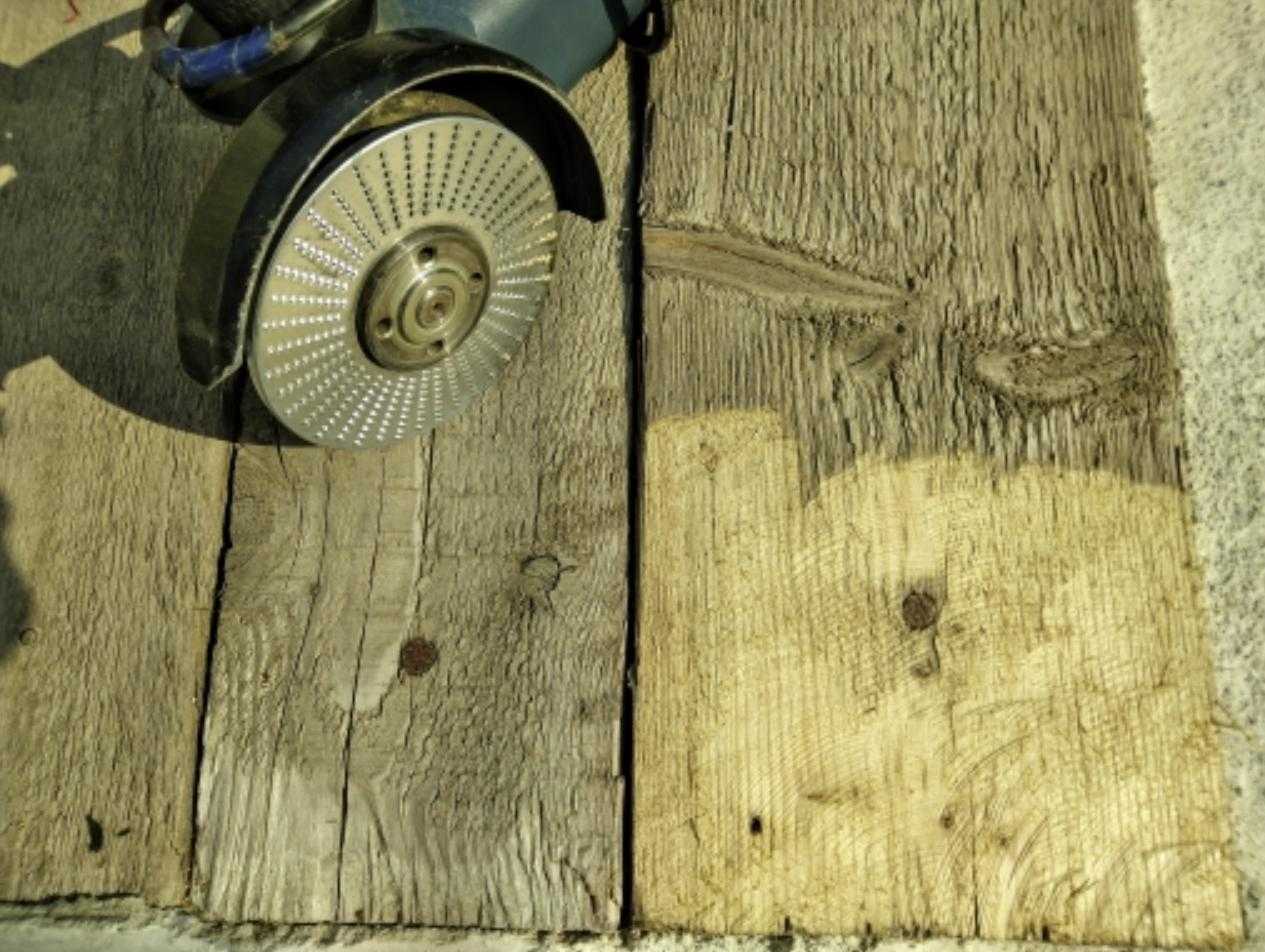

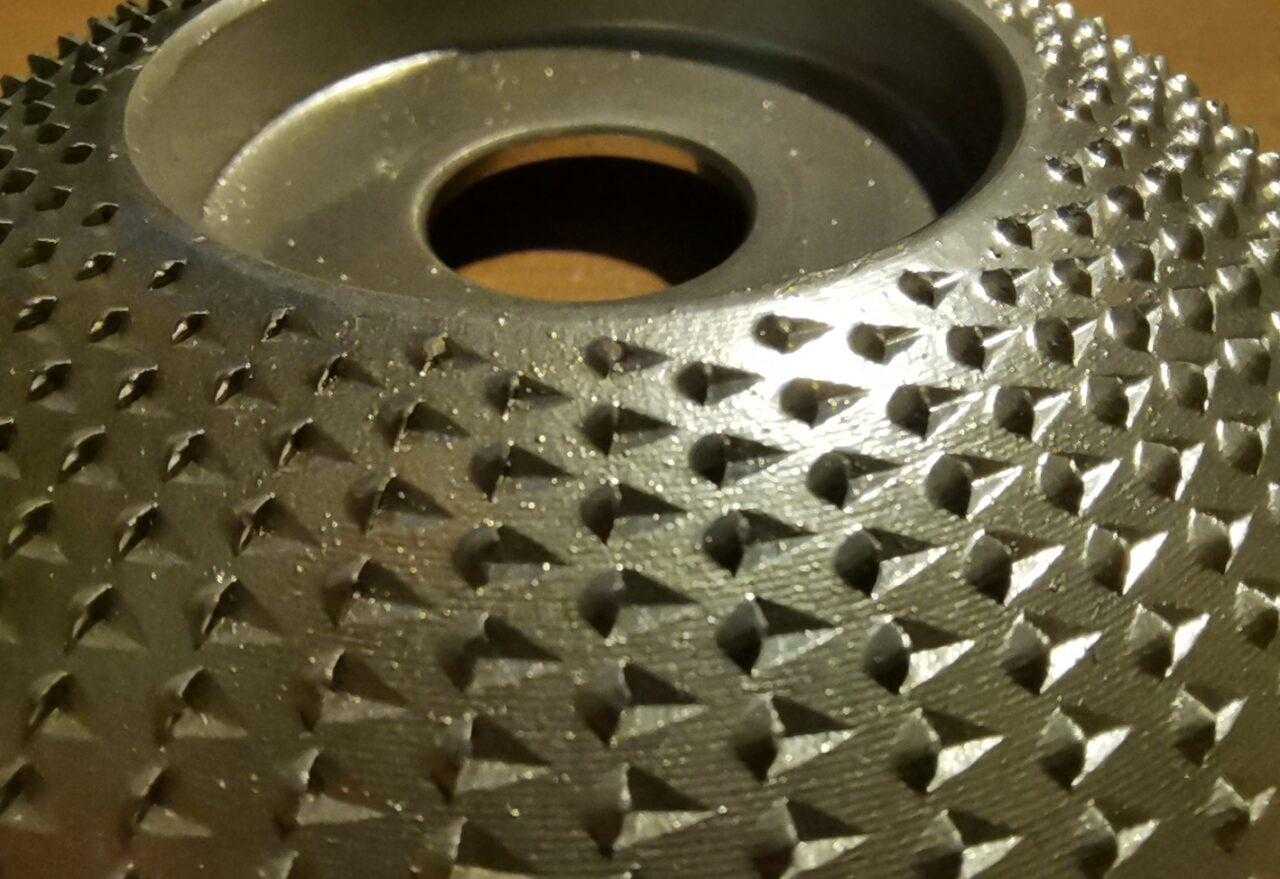

Диск для шлифовки по дереву

Еще один инструмент, позволяющий использовать «болгарку» для очистки поверхностей.

Это металлический диск, отлично шлифующий деревянные изделия. Он обладает выгнуто-вогнутой конструкцией, позволяющей обрабатывать неровные поверхности без нарушения их формы. (В зависимости от формы обрабатываемой поверхности выбирается, какой стороной ставить диск).

Он может использоваться в качестве замены наждачных полировочных дисков. Кроме того, эффективен в роли инструмента неглубокой деревообработки – диск отлично скругляет кромку, зачищает торцы и т.д.

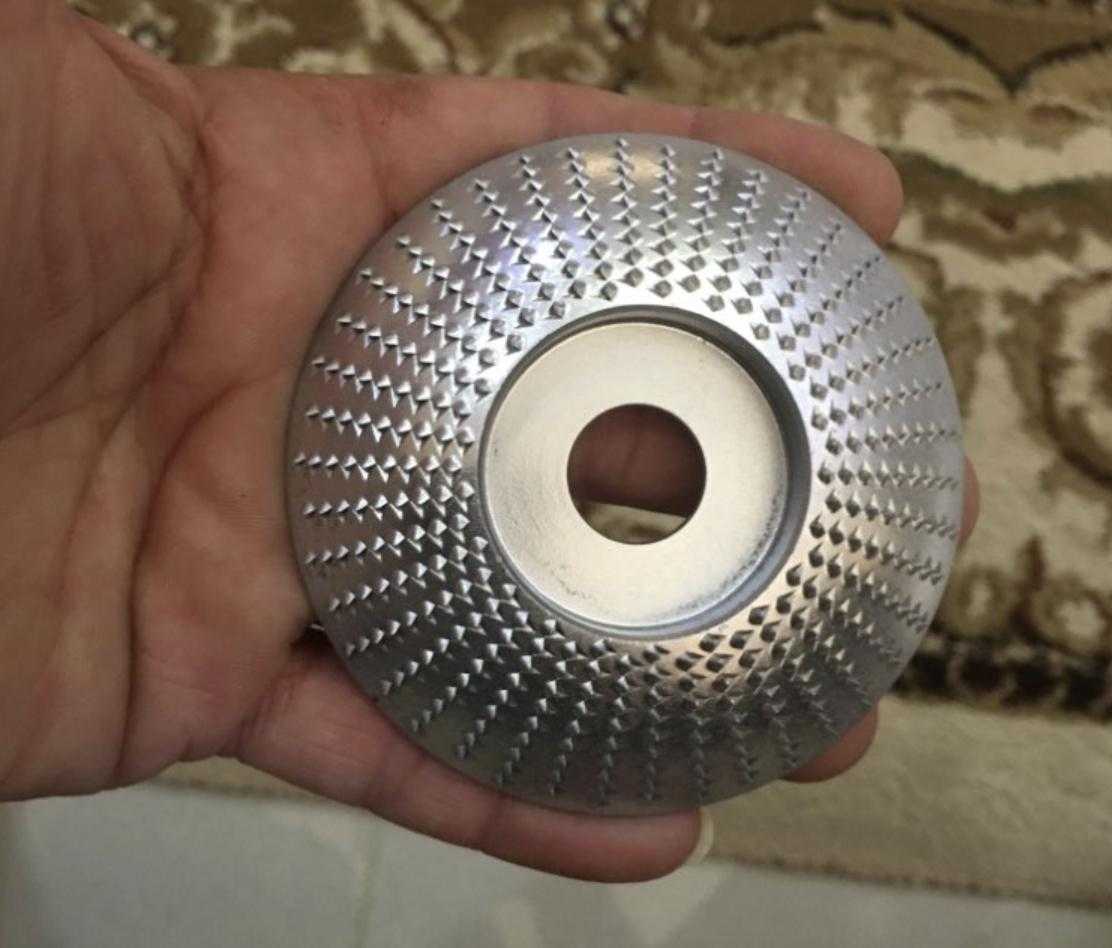

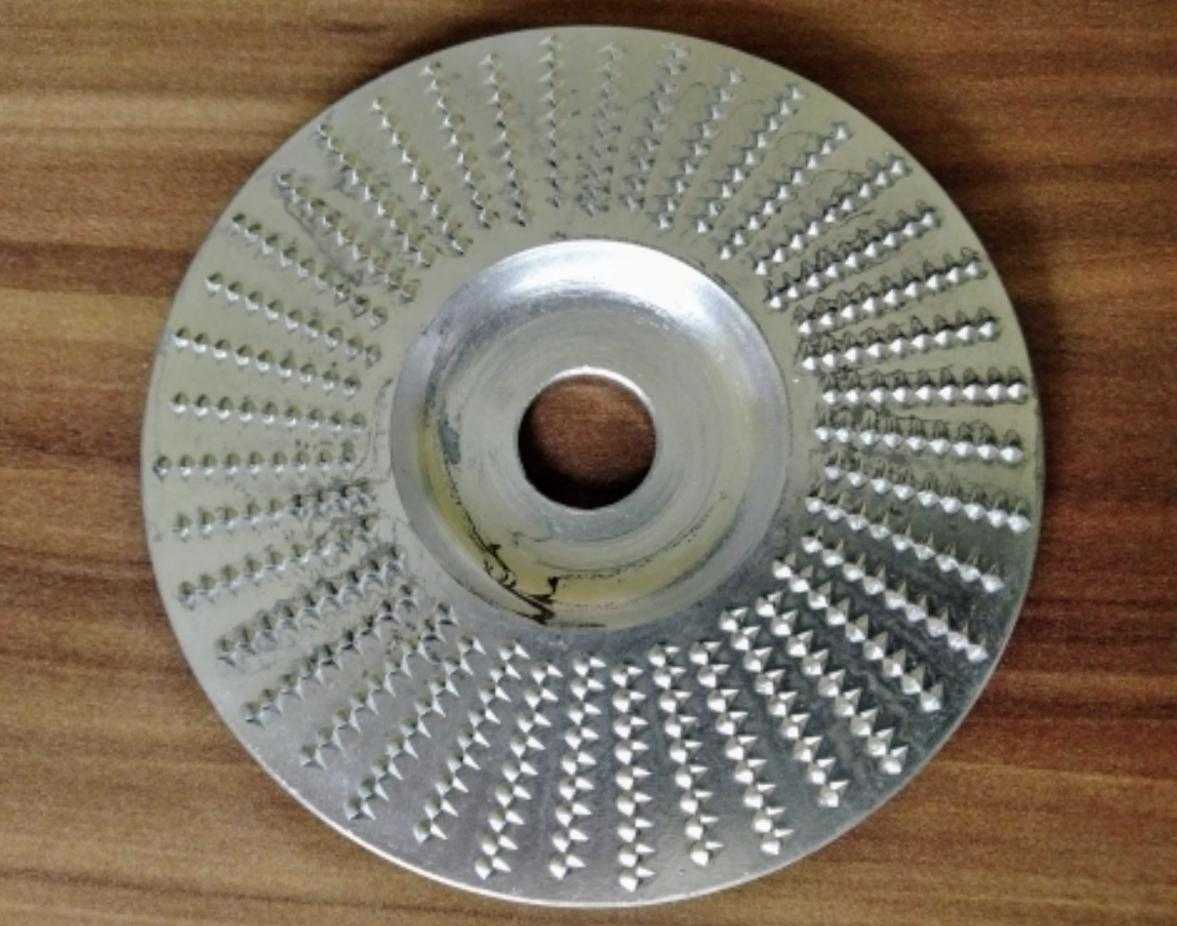

Вариант плоского диска.

Он устанавливается на стандартную угловую шлифмашину, рассчитанную на диски 125 мм. Поверхность съемного приспособления покрыта большим количеством «зубцов», обеспечивающих при работе на больших оборотах качественную шлифовку деревянных изделий.

Это приспособление я рекомендую мастерам с большими объемами обработки неровных деревянных поверхностей. Один такой диск проработает значительно дольше аналога с наждачной бумагой и выполнит больше работы.

Фрезер из болгарки + (Видео)

Иногда появляется необходимость профрезеровать отверстие или поверхность, а знакомого фрезеровщика нет, да и искать негде. Но есть угловая шлифовальная машина – болгарка. Это решение проблемы. Выбираем станок из двух вариантов – подвижная машинка и подвижный стол.

В первом случае мы закрепляем заготовку или материал, который нужно профрезеровать, а болгарка крепится в вертикальной плоскости к рамке. На рамке есть возможность сдвигать пластину, к которой крепится болгарка влево – вправо и вперед – назад. Другими словами, мы можем перемещать болгарку относительно заготовки.

В другом варианте болгарка закреплена жестко, а заготовка перемещается по аналогии влево – вправо и вперед – назад. Это основные направления для фрезерования. Для фрезерования по осям вверх – вниз дополнить приспособу труда не составит.

Выбрав вариант станка можно приступать к реализации. Единственное место, которое потребует привлечения токаря – держатель фрезы. Он вытачивается из шестигранника не менее 16 мм, потому что резьба болгарки 14 мм. Держатель цангового типа. Он прост в изготовлении и не имеет больших биений. Обычный кулачковый патрон справляется хуже.

Достоинство такого станка, как и всех станков на базе болгарки, заключается в том, что они легко трансформируются обратно в болгарку. Как разновидность фрезера из болгарки можно сделать бормашину.

https://youtube.com/watch?v=J9_PFNEAqwM

Делаем своими руками зернодробилку из пылесоса

Если у вас нет стиральной машинки – поищите пылесос. Его можно использовать целиком или частично. Всё зависит от того, какая конструкция вам кажется более привлекательной, и какими навыками вы обладаете. Предлагаем познакомиться с возможным вариантом исполнения.

Пылесос – хорошая основа для зернодробилки

Готовим всё необходимое для работы

Чтобы изготовить зернодробилку из старого пылесоса, стоит подготовить:

  • слесарный и металлорежущий инструмент;
  • наждачку;
  • дрель;
  • крепёжные элементы;
  • отрезки труб длиной около 15 см для изготовления выходного патрубка;
  • готовые ножи или металлические пластины для их изготовления;
  • решётку с небольшими ячейками, которая необходима для изготовления сита, предназначенного для просеивания зерна. Если таковой не имеется, можно воспользоваться металлическим листом, в котором просверливаются отверстия нужного диаметра.

Для изготовления сита подойдет металл толщиной 3 мм

Схема устройства

Конструктивное исполнение устройства зависит от того, какая часть используется. Чаще всего предпочтение отдается вариантам, предполагающим использование одного двигателя. Его устанавливают на основание, под которым располагается ёмкость для приёма дроблёного зерна.

Подготовка сборных элементов

На подготовительном этапе:

  • изготавливаем основание, используя фанеру, ламинат либо металлопрокат;
  • разбираем пылесос, чтобы извлечь двигатель;
  • просверливаем в основании отверстие. Его диаметр должен соотноситься с диаметром вала двигателя;
  • если нет готовых ножей, изготавливаем их из металлических пластин. При толщине около 1,5 мм, их длина не должна превышать 20 см;
  • при отсутствии готового сита, изготавливаем его из металлического листа.

Сборка конструкции

Процесс сборки зернодробилки из пылесоса включает ряд этапов, каждый из которых заслуживает особого внимания:

  • с помощью гайки фиксируем нож на валу двигателя;
  • устанавливаем сито;
  • размещаем под ситом ёмкость, в которую будет поступать измельчённое зерно.

Предлагаем посмотреть следующее видео, чтобы разобраться с последовательностью выполнения работ:

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Как сделать ролики для гриндера своими руками

Подготовка роликов для гриндера – один из самых трудоёмких этапов работы. Чаще всего для шлифовальной машинки делают четыре ролика с разными размерами − от 70 до 150 мм. Чаще всего в работу идет металл, в первом случае используют сталь, лучше всего подойдёт титан или дюралюминий. Причём ширина роликов зависит от размера шлифованной ленты.Многие мастера используют как металлические конструкции, так и деревянные, главное обеспечить качество крепления «бочонка» к рабочей поверхности.


Чертёж ролика для гриндера с размерами

При создании чертежа для изготовления роликов запомните, что ролики должны быть бочкообразной формы, это всё обеспечит удержание ленты. Чертёж – обязательное условие работы, ведь, скорее всего, вам придётся обращаться к токарям. Если вы хотите, чтобы ваше устройство работало качественно, стоит не экономить на этом, кроме того, следует выбирать подшипники 6 класса и выше.

Шкив для гриндера своими руками

Шкив для гриндера после собственно мотора − один из самых затратных элементов шлифовального станка. Готовая деталь стоит не менее 2 000 рублей.


Варианты шкива и роликов из металла

Видео о том, как можно сделать шкив для гриндера, можно посмотреть тут:

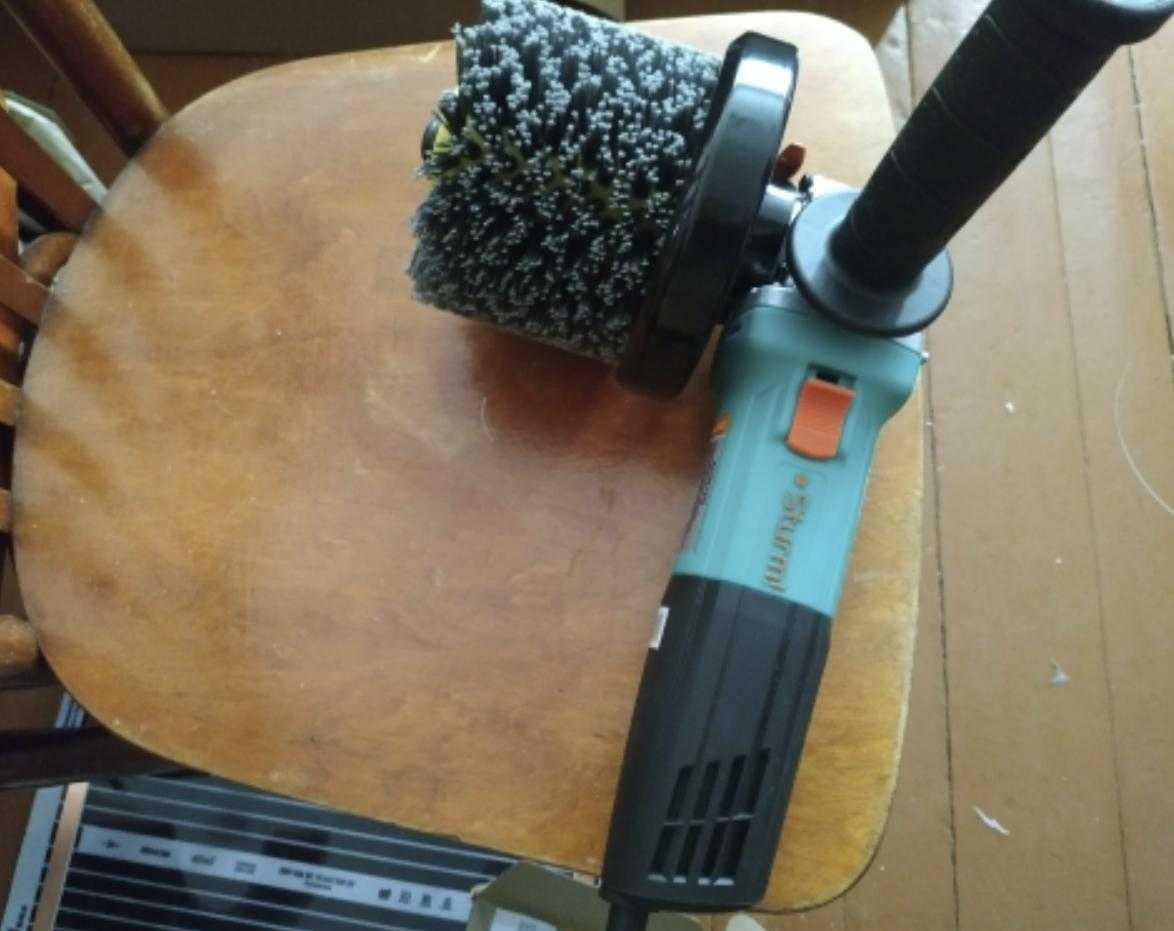

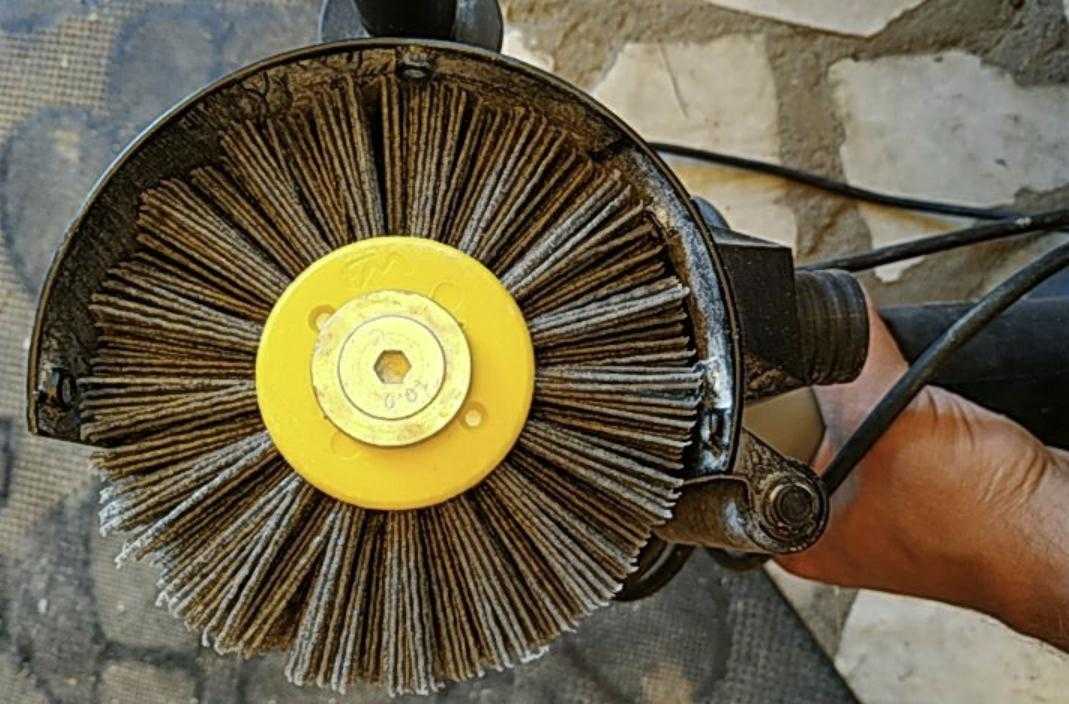

Угловая абразивная щетка

Ее я рекомендую любому, кто сталкивается с необходимостью обрабатывать наждачной бумагой или другим зачистным инструментом труднодоступные поверхности.

Угловая абразивная щетка используется для снятия лакокрасочных изделий с деревянных и металлических конструкций. Будет полезна при необходимости очистить от ржавчины металлические конструкции, элементы конструкций или детали.

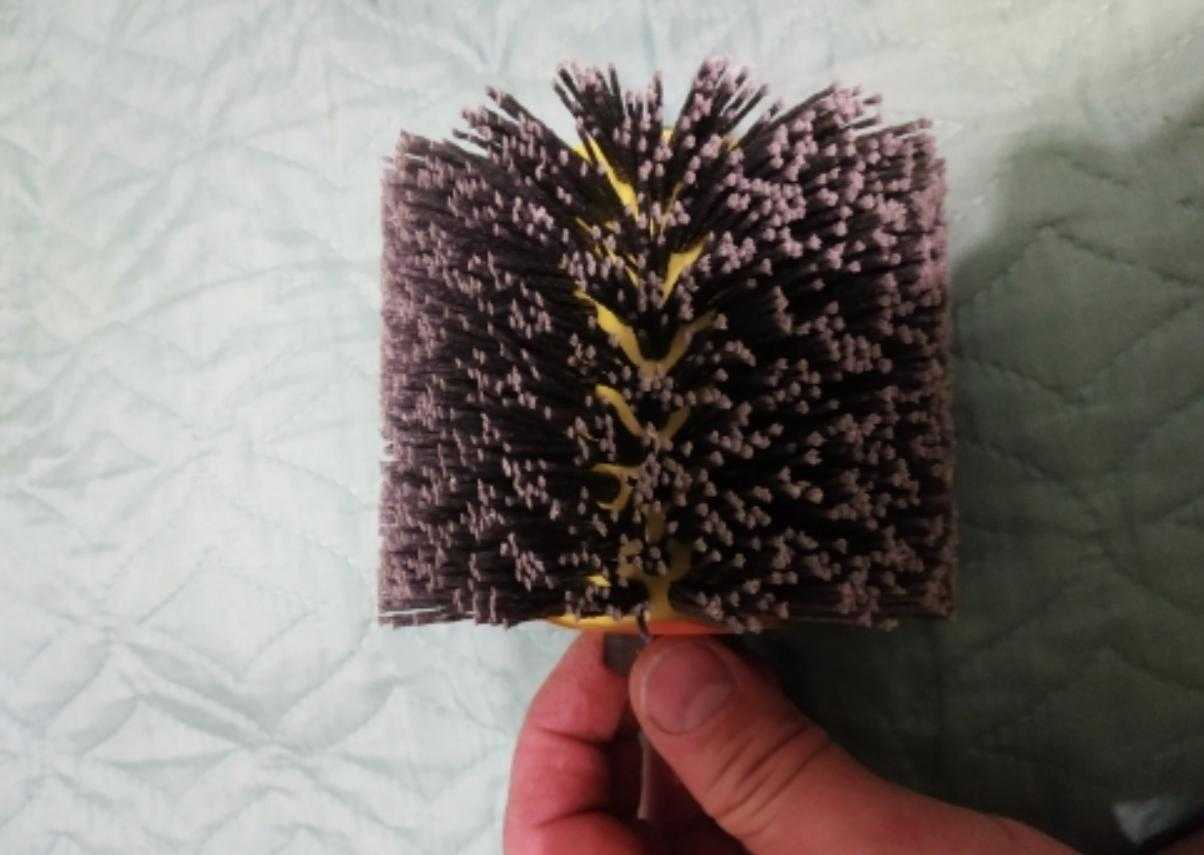

Щетка представляет собой закрепляемый на «болгарку» валик с щетиной из полимерных материалов. Ширина «валика» – 100мм. Диаметр – 120 мм.

Используемые материалы – металл и полимер – устойчивы к воздействию разного рода химических реактивов. Что позволяет ее использовать с различными моющими средствами.

Изготовление ведущего ролика для ленты на болгарку

Для изготовления ролика лучше всего использовать древесину, а вот для сердцевины прекрасно подойдёт высокая колёсная гайка на 14. Она идеально накручивается на приводной вал УШМ.

ФОТО: YouTube.comГайка подходит, можно с ней работать

Первым делом на шлицах гайки нужно сделать небольшие надпилы – они помогут ей крепче держаться внутри деревянного ролика на эпоксидном клее. Риски делаются как поперечные, так и продольные.

ФОТО: YouTube.comРиски помогут эпоксидному клею крепче держать гайку в древесине

Как сделать ролик без токарного станка

На самом деле всё не так сложно, как кажется. Для начала в деревянном кубике при помощи пера на 25 делается отверстие. Такого размера вполне достаточно, чтобы гайка поместилась внутри.

ФОТО: YouTube.comВ деревянном кубе сверлится отверстие диаметром 25 мм

Затем внутрь отверстия помещается гайка, а все пустоты между металлом и древесиной заполняются эпоксидным клеем. Можно сказать, что на текущий день работа завершена. Ближайшие 12—15 часов делать будет нечего, клей должен полностью высохнуть.

ФОТО: YouTube.comПустоты необходимо полностью заполнить эпоксидным клеем и дать ему просохнуть

По прошествии необходимого времени у куба срезаются боковые грани (при помощи стамески). Остальная работа производится рашпилем. В гайку вкручивается винт, будущий ролик фиксируется на валу обычного заточного станка, после чего ему придаётся форма. Таким образом и получается ролик для будущего гриндера.

ФОТО: YouTube.comПри помощи рашпиля ролику придаётся его форма

Делаем измельчитель травы из болгарки своими руками

Скошенная трава и мелкие ветки в собственном хозяйстве – это не мусор, а сырье, которое может использоваться для создания кормовых смесей или подготовки компоста. Но такое сырье должно быть измельчено, а делать это вручную очень тяжело и хлопотно. Если нет денег на покупку специального садового измельчителя, легко можно сделать измельчитель из болгарки своими руками. Причем лучше сразу делать универсальный агрегат, способный измельчать не только траву, но солому, а также ветки кустарника и небольших деревьев.

От описанной выше зернодробилки измельчитель веток из болгарки своими руками немного отличается по конструкции, хотя работает по тому же принципу.

Устройство станка

Несущая конструкция ленточного станка состоит из вертикальной стойки и опоры. Первая — это металлическая полоса, нижняя часть которой согнута под углом 90º, а вторая — прямоугольный лист толстого металла. Согнутая часть стойки выступает в роли ее опорной площадки, с помощью которой она крепится на переднем краю опоры. На плоскости опоры смонтирован привод, в роли которого выступает угловая шлифмашина (болгарка), подключенная с электросети через регулятор оборотов.

На шпинделе болгарки на резьбе крепится ведущий шкив в виде металлического валика, который задает движение шлифовальной ленты. Ведомый валик устанавливается на верхней части стойки. Позади нее расположено Т-образное коромысло, которое нижним концом зафиксировано на опоре и соединено поперечиной со стойкой. На ближнем конце коромысла находится натяжной ролик, а к дальнему прикреплена пружина, обеспечивающая натяг ленты.

Вращающиеся элементы

Самый важный и сложный компонент любого ленточного шлифовального станка — это система валиков, по которым с большой скоростью движется лента. Размер ведущего шкива задает линейную скорость движения, поэтому его диаметр необходимо определять расчетным путем.

Линейная скорость ленты вычисляется по формуле: V = (π × D × N) / 1000 × 60, где V — скорость (м/сек), D — диаметр ведущего шкива (мм), N — количество оборотов привода (об/мин). Соответственно диаметр определяется по формуле: D = V × 1000 × 60 / π × N (мм).

Рекомендуемые скорости обработки материалов разнятся:

  • древесина — примерно 25 м/сек;
  • сталь — 25-30 м/сек;
  • пластики (в зависимости от типа) — 10÷30 м/сек;
  • титан — 15 м/сек.

Поскольку основные материалы, обрабатываемые в домашней мастерской — это сталь, древесина и пластик, расчет будет опираться на предельную величину 26 м/сек. Максимальная скорость вращения шпинделя нашей болгарки составляет 11 000 об/мин, поэтому расчетное значение диаметра будет равно 45 мм.

Все три вращающихся элемента имеют одинаковый диаметр 45 мм, но разную конструкцию:

  • Ведущий шкив. Цилиндрической формы с бортиками по краям для предотвращения схода ленты. Внутри выточен стакан на глубину, достаточную для его крепления к резьбовому концу шпинделя длинной гайкой М14. Общая ширина рабочей поверхности — 60 мм, бортика — 1 мм.
  • Ведомый валик. Наружная поверхность такая же, как у ведущего шкива. Вращается на двух подшипниках, заглубленных заподлицо с обеих сторон. В качестве вала используется болт диаметром 8 мм с короткой концевой резьбой, выступающей за его габарит.
  • Натяжной ролик. Вал и подшипники такие же, как у ведомого валика. Наружная поверхность бочкообразная, без бортиков, шириной 60 мм.

Все три изделия лучше всего проверить и собрать там, где их изготовили. Опытные мастера наверняка помогут правильно посадить подшипники и исправят возможные недочеты. Кроме того, в мастерской необходимо сделать отверстие в нижней части стойки диаметром 42 мм для установки привода.

Конструктивные элементы и комплектующие

Все остальные элементы конструкции могут быть изготовлены самостоятельно или приобретены в хозяйственных магазинах и на металлобазах. Для сборки ленточного шлифовального станка своими руками необходимы:

  1. Вращающиеся элементы. Описаны выше.
  2. Болгарка. Например, ручная угловая шлифмашина Hitachi g12 sr2 с 11 000 об/мин и мощностью 650 Вт. Подсоединяется к электросети через регулятор мощности.
  3. Основание. Лист металла толщиной 10 мм, размером 30 х 40 см. По краям сверлятся отверстия на 10 мм для прикрепления ее к верстаку. Два отверстия для винтов впотай расположены на месте установки стойки и еще одно — по месту фиксации привода.
  4. Стойка. Пластина толщиной 8 мм и шириной 8 см. Внизу согнута под прямым углом (полка 4 см) для установки на опору. Высота от сгиба до верхнего конца — 65 см. В нижней части расположено отверстие под привод, а в верхней — для крепления ведомого валика. На высоте 20 см от сгиба — отверстие для крепления соединительной планки стойки коромысла.
  5. Коромысло натяжного ролика. Состоит из стойки (толщина — 8 мм, ширина — 3 см, высота — 25 см) и закрепленной на ее верхнем конце (через втулку болтом) ассимметричной перекладины. На обоих концах последней просверлено по отверстию: на длинном — для установки натяжного ролика, а на коротком — для крепления натяжной пружины.
  6. Метизы и прочие материалы. Необходимые для сборки винты, болты, гайки, гроверы и втулки, а также подкладки из дерева и хомут для крепления болгарки к опоре.

В перечне не указаны материалы для рабочего стола, который монтируется перед полностью собранной шлифмашиной. Он должен изготавливаться индивидуально с привязкой к месту установки.

Как шлифовать болгаркой

Не надо забывать, что шлифовка всегда связана с большим количеством пыли. Подготавливаясь к шлифовке, не забудьте и о себе! Защитная маска и респиратор – это лучшие помощники при шлифовке. Можно найти и такой вариант, где маска совмещена с хорошим респиратором.

Фильтр респиратора будет забиваться очень быстро, поэтому надо заготовить сразу несколько штук для оперативной замены. Только после проведения тщательной подготовительно работы можно приступать к шлифовке.

Шлифуем дерево + (Видео)

Дерево это уникальный материал. Он и вручную шлифуется неплохо, но с болгаркой можно добиться очень хороших результатов. Некоторые снобы утверждают, что болгаркой вообще шлифовать нельзя, но это от незнания и неумения.

Главный секрет – шлифмашина используется на минимальных оборотах. Если болгарка имеет переключатель скоростей, то проблем не будет. На больших оборотах наждачная бумага будет очень быстро и очень плотно забиваться древесиной. В таком режиме ее не хватит и на пять минут работы. Оптимальная скорость не более 6000 оборотов.

Другой секрет – не шлифовать всей площадью круга. Если шлифовать всей поверхностью, то на древесине будут оставаться круговые следы. Чтобы вообще не оставались следы от наждачки или они были бы минимальными, надо шлифовать только верхним сектором круга. Движения машинки должны быть вдоль волокон древесины.

Таким методом можно получать великолепные результаты при шлифовке вагонки. Доска становится гладкой и не сохраняет следов инструмента. Не надо только увлекаться и вовремя менять наждачные накладки на круг.

Подобным образом шлифуется сруб. Здесь желательно, чтобы опорная тарелка была тонкой по краю. С такой тарелкой будет проще шлифовать узкие места примыкания бревен. В противном случае эту работу придется доводить стамеской.

https://youtube.com/watch?v=6HqSS8Wk9Bo

Работаем по бетону + (Видео)

Если не удалось приобрести фирменный защитный кожух-пыльник с патрубком для пылесоса, то его можно сделать своими руками. Для этого берем использованное ведерко из-под шпаклевки или клея с диаметром чуть больше круга болгарки. Отрезаем донную часть на высоте чуть большей собранной шлифовальной части.

Вырезаем отверстие в донышке для установки на редуктор и отверстие для пластикового сантехнического углового отвода. Теперь подключаем к патрубку шланг пылесоса и спокойно работаем.

Шлифовальный круг должен быть рассчитан на обработку камня. Бетон и бетонные поверхности предпочтительнее шлифовать всей поверхностью круга. Это будет экономить время обработки, и хорошо выравнивать плоскость поверхности.

Шлифуя бетонный пол надо постоянно контролировать плоскость с помощью строительной линейки, потому что из-за разной плотности бетона можно сделать углубления. Для обработки стыковочных швов между бетонными заливками достаточным будет добиться одного сочетанию по уровню.

Хорошо шлифовать бетонные полы и поверхности алмазной шлифовальной чашкой фирмы Matrix. Если болгарка на 150 мм, то чашка на 125 мм.

Шлифовка металлических поверхностей + (Видео)

Металл шлифуется по разным требованиям. Чаще всего металл шлифуется под покраску или для дальнейшей полировки. Основным инструментом признана опорная чашка со сменными наждачными накладками. Подбор наждачной бумаги зависит от степени обработки и от состояния металла.

Во время шлифования необходимо работать только частью диска. На поверхности не должно оставаться необработанных участков.

Обработанные поверхности обычной стали желательно покрывать грунтовкой. Содержащаяся в воздухе влага может очень быстро покрыть металл, и вызвать появление ржавчины.

https://youtube.com/watch?v=73nuIaCKLRQ

Гриндер для очистки труб из болгарки (насадка)


Всем привет, в этой инструкции мы будем расширять возможности вашей болгарки! Самоделка позволит превратить ее в ленточную шлифовальную машину. Главная уникальность этой насадки в том, что она отлично умеет шлифовать трубы. Дело в том, что ремень на насадке при шлифовке прогибается, тем самым охватывая значительную площадь трубы. Конечно, помимо труб с помощью этой насадки можно будет обрабатывать и другие изделия, в том числе и плоские.

Собирается устройство очень просто, и менять при этом конструкцию болгарки не понадобится! Насадка устанавливается вместо защитного щитка болгарки. У автора щиток крепится благодаря специальным пазам, так что насадка меняется легким движением руки. Все делается довольно просто, в качестве колес используются колесики от скетборда. Самой большой сложностью является сделать раму. Все делается из металла, тут понадобится болгарка и сварка. Автор профилирует некоторые запчасти на гидравлическом гибочном станке, но вы можете упростить эти узлы. Итак, рассмотрим более подробно, как же собрать такую насадку!

Подобный шлифовальный адаптер можно заказать из Китая

Материалы и инструменты, которые использовались автором:

Список материалов:

— листовая сталь; — три колесика от скейта; — гайка для вала болгарки; — наждачная бумага или обрезанный шлифовальный ремень; — ось, пружина, пластиковые упоры и прочее для натяжителя; — краска.

Список инструментов:

— сварочный аппарат; — болгарка; — сверлильный станок; — маркер; — линейка; — тиски; — напильники; — дрель.

Процесс изготовления самоделки:

Шаг первый. Вырезаем основную часть рамы

Рама изготавливается из листового металла, он должен быть достаточной толщины, чтобы рама была прочной. Сперва рисуем нужную фигуру, а потом отправляемся к сверлильному станку. Тут нам понадобится бита подходящего диаметра, чтобы просверлить отверстие для крепления конструкции на болгарке. Просверлив нужное отверстие, вырезаем деталь при помощи болгарки. Еще это можно сделать при помощи ленточной пилы. После этого отшлифуйте края изделия, чтобы не пораниться. Для этого используем болгарку со шлифовальным диском.

Шаг второй. Крепежное отверстие
Шаг третий. Вырезаем вторую часть рамы
Шаг четвертый. Изготовление ведущего колесика
Шаг пятый. Первое ведомое колесико

Шаг шестой. Натяжитель и второе ведомое колесико Натяжитель у автора сделан довольно сложно, но при этом качественно. Первым делом он изготовил путем изгиба специальный кронштейн. Его задачей является удерживание пластины, которая будет двигаться. Также тут в центре будет находиться ось, с установленной пружиной, которая и будет работать как натяжитель. Все это дело изготавливается путем сгибания на гидравлическом станке, ну а далее привариваются крепежные пластины и все собирается. Более детально смотрим на фото.

Вот, собственно, и вся суть самоделки. В завершении вам нужно ее покрасить, это защитит металл от ржавчины и сделает изделие более красивым.

Шаг седьмой. Приступаем к тестированию!

Устанавливаем насадку на болгарку, крепление может отличаться в зависимости от модели болгарки. А далее устанавливаем шлифовальный ремень. Интересен тот факт, что никаких регулировок тут нет, тем не менее, ремень не слетает, для этого все должно быть собрано идеально ровно. Что касается натяжения, тот тут все автоматически, ремень постоянно натянут должным образом.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Закупки с умом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
