Ремонт фена для волос своими руками

Как разобрать фен

Как правило все современные фены, впрочем как и другие бытовые устройства подобного рода, не всегда имеют болты крепления доступные и на виду, они часто скрыты за различными заглушками или пластиковыми панелями которые нужно отстегнуть. Пациент для данной статьи, старенький фен Rowenta, в этом смысле не отличается.

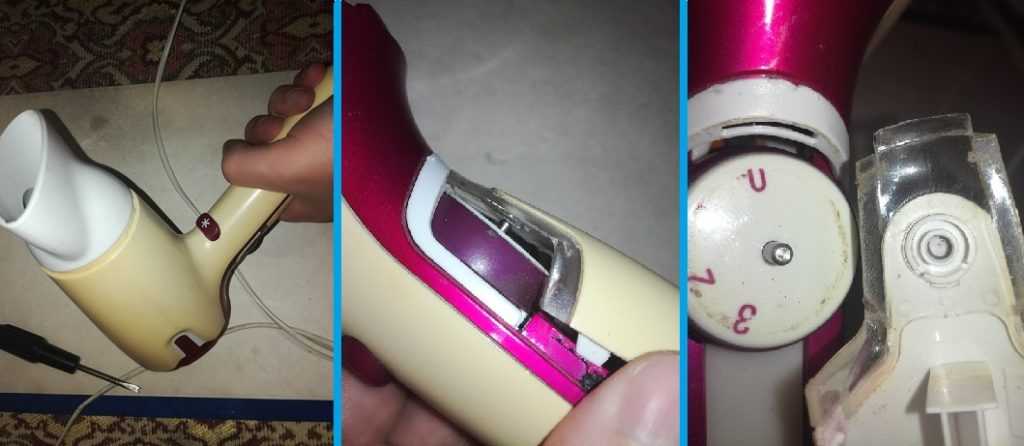

На ручке фена отщёлкиваем и снимаем пластиковую панель

Тонкой плоской отвёрткой или лучше коротким монтажным ножом, отжимаем защёлки и снимем крышку. Далее нужно разобрать механизм переключения режима скоростей. Для этого вынимаем ось колеса переключателя и снимаем планку.

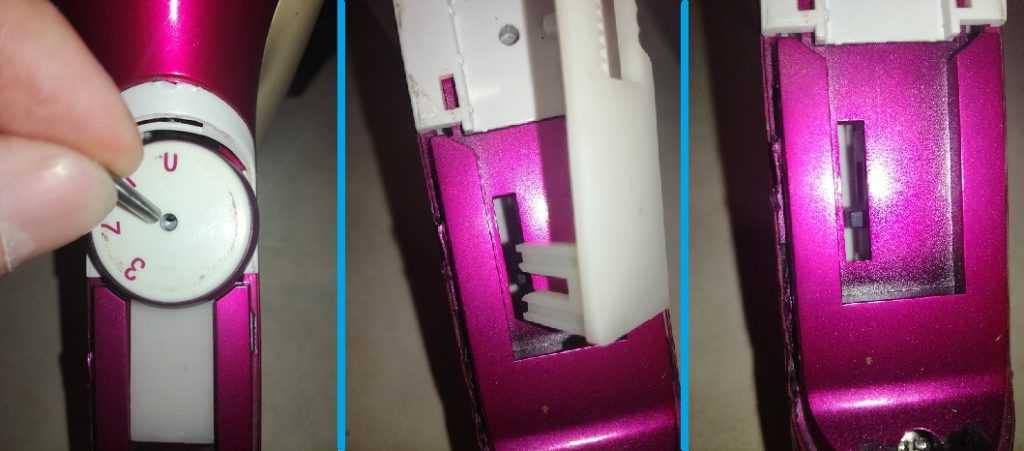

Разбираем механизм переключения

Затем снимаем ещё одну накладку и вот только теперь можно выкрутить болты крепления.

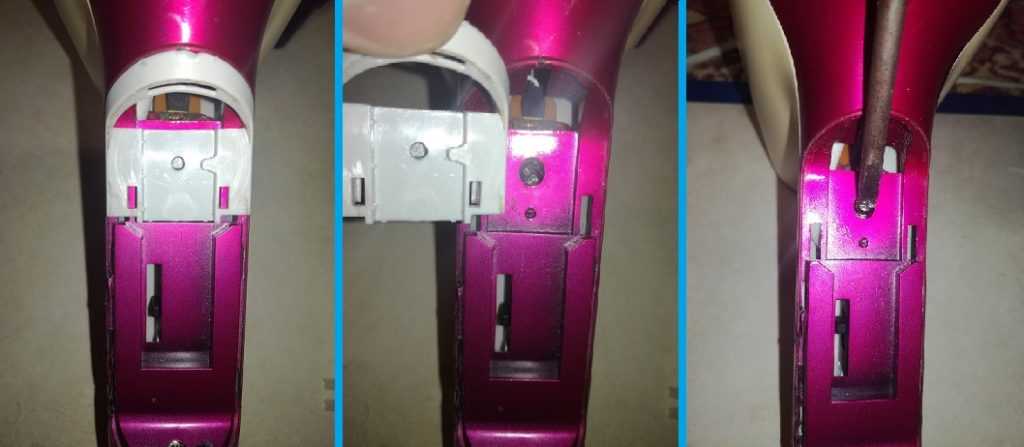

Добираемся до болтиков

Кстати для этого часто нужна хитрая отвёртка например формы треугольник, звёздочка или плоская с прорезью, в моём случае это давно сделанная самоделка из старой плоской отвёртки, но сейчас такие можно и приобрести.

Хитрый винт с самодельной отвёрткой

Теперь когда два винта выкручены, для полной разборки необходимо снять ещё одну пластиковую часть корпуса.

Ну вот, добрались до внутренностей.

Теперь, можно и провод заменить и любой другой ремонт выполнить.

Фен разобран

Коротко о конструкции

Любая модель фена Ровента имеет в наличии основные элементы, без которых она не может функционировать. Эти узлы и детали совместно выполняют основную работу по сушке волос любой длины с отличным эффектом, а некоторые, со значком ION — делают ионизацию воздуха для лучшей укладки.

У каждого изделия есть переключатели, внешний вид и количество которых отличается, но принцип действия идентичен.

На рисунке ниже показаны основные составляющие любого фена:

  • вентилятор;
  • электрический двигатель;
  • защитная решетка воздухозаборника;
  • основа фена — нагревательный элемент;
  • термостойкая основа;
  • кнопка пуска;
  • выключатель термостата;
  • шнур подвода питания;
  • фиксатор торца рукояти;
  • колодка контактов.

Типичные неисправности: ремонт своими руками

Рассмотрим наиболее часто встречающиеся неисправности фена:

Гонит холодный воздух

Возможные неисправности: перегорела спираль

Что делать:

Как правило, обрыв виден невооружённым глазом, даже без мультиметра. Есть несколько способов ремонта спирали:

Можно поместить оборванные концы спирали в тонкую латунную или медную трубочку и обжать плоскогубцами. Спираль держится на каркасе из термостойких, не проводящих ток пластин

В такой пластине следует осторожно острым предметом сделать круглое отверстие диаметром примерно 2–3 миллиметра, вставить туда короткий болтик с шайбой, заправить под шайбу оборванные концы спирали и затянуть. Набросить один оборванный конец на другой

Оборванные концы можно просто скрутить вместе. Следует заметить, что третий и четвёртый способы менее надёжны, чем первые два. Дело в том, что при соединении оборванных концов набросом и скруткой отремонтированный участок спирали имеет повышенное сопротивление и поэтому перегревается и достаточно скоро перегорает в том же месте.
Разобрать фен-донор (понятное дело, если он у вас есть) и взять оттуда. (не для каждого): можно намотать спираль самому. Где взять нихром? Например, заказать в Китае. можно купить уже готовую спираль. Чтобы найти нужную, введите в строке поиска вашего браузера >. Спирали бывают разной мощности и продаются в пакетиках по несколько штук.

Посмотреть примеры ремонта спирали можно в этих видео:

Видео: ремонт фена Viconte VC-372 (перегорела спираль)

Видео: где можно купить нихром

Не включается, т. е. не греется и не крутится вентилятор

Возможные неисправности: не подаётся напряжение, то есть проблема с кабелем питания

Как отремонтировать:

Сначала внимательно просмотрите кабель от сетевой вилки до корпуса: нет ли явных повреждений. Если есть, удалите повреждённый участок и спаяйте концы кабеля. Возможно, это все неисправности и фен заработает. Пример ремонта кабеля есть в вышеприведённом видео: Как разобрать и отремонтировать фен Scarlet.

Крыльчатка не крутится или крутится на низких оборотах

Возможные неисправности: неисправен двигатель или на его вал намотались волосы.

Решение:

Если на ось электродвигателя намотались волосы, чтобы их убрать, придётся демонтировать крыльчатку. Также вам нужно будет снять крыльчатку, если вы собираетесь смазать вал двигателя или заменить его. Как это сделать, можно посмотреть в этих двух видео:

Видео: снимаем крыльчатку с фена

Видео: как снять вентилятор с моторчика фена

Также в некоторых случаях можно ухватиться пальцами за основание крыльчатки и, потянув, снять её.

Если двигатель не вращается, нужно проверить целостность обмоток мультиметром. При обрыве обмотки придётся покупать новый двигатель (хотя вы можете перемотать старый, но это, пожалуй, имеет смысл только в качестве развлечения). Если двигатель сильно искрит, вам также придётся покупать новый. Протирание спиртом в этом случае если и поможет, то ненадолго. Один из вариантов, где вы можете приобрести новый двигатель: заказать в Китае (ищите >).

Фены с функцией ионизации воздуха и инфракрасные аппараты

Фены с ионизацией — при включении этого режима — выделяют много отрицательных ионов, нейтрализуя положительный заряд на волосах, отчего они становятся гладкими и не пересушиваются. Для создания отрицательных ионов используется спецмодуль, размещённый в ручке фена. Провод, выходящий из этого модуля, расположен в области нагревателя. Воздух ионизируется, соприкасаясь с этим проводником.

Диагностировать исправность модуля ионизации без специальных приборов можно по косвенным признакам. Если вы перестали ощущать разницу при включённом и отключённом модуле ионизации — и вы убедились, что на модуль поступает нормальное напряжение питания — следовательно, модуль неисправен. Далее вам потребуется найти модуль на нужное напряжение и подходящий по габаритам. Ищите, опять-таки, в Китае.

Фотогалерея: примерный вид модулей ионизации

Модуль 1: габариты и назначение выводов

Модуль 2: габариты и назначение выводов

Инфракрасные фены сушат волосы не горячим воздухом, а инфракрасным излучением. Они довольно дорогие, относятся к категории профессиональных и сушат волосы значительно быстрее обычных фенов. Вместо нихромовой спирали в них используется инфракрасный нагревательный элемент (как в инфракрасных обогревателях). В остальном их конструкция сходная с конструкцией обычного фена.

Алгоритм демонтажа и поиска неисправностей

Ремонт фена любой сложности начинается с визуального осмотра изделия — здесь нет особой разницы, делает это специалист или пользователь, который отважился все сделать своими руками. Расскажем поэтапно, как следует проводить диагностику изделия.

Розетка

Вначале следует внимательно осмотреть розетку на предмет подгорания контактов или их разболтанность. При обнаружении неисправностей, контакты зачистить или подтянуть, вилка должна входить в них с некоторым усилием и не болтаться при этом.

Силовой провод

Осматривать его надо с места входа в рукоять изделия: здесь расположена колодка контактов, а потом осмотр продолжается до самой вилки — искать надо повреждения изоляции, внутренних пригаров и излом.

Корпус

Как правило, разборка фена начинается с демонтажа корпуса, который состоит из двух половинок, соединяющихся винтами, а в передней части у сопла специальными защелками

Эти защелки можно сломать, поэтому действовать надо осторожно, кроме этого, существуют скрытые винты, которые закрывают наклейки, пластмассовые вставки и съемные крышки

Модели фенов Rowenta довольно похожи по внешнему виду, например, модель Rowenta Pro 2300 разбирается аналогично другим стандартным фенам, а вот фены-расчески разбираются немного по-другому — у них есть свои конструктивные особенности. Это надо учитывать, когда вы собрались отремонтировать изделие самостоятельно — надо внимательно прочитать инструкцию и посмотреть видео по разборке именно вашей модели.

Вентилятор

Перед ним ставят защитную решетку и фильтр, который препятствует попаданию внутрь волос и пыли. Довольно часто она забивается, и ее надо прочищать при помощи небольшой кисточки. В бюджетных вариантах стоит только решетка, поэтому вентилятор может снизить свои обороты из-за присутствия на валу волос и пыли

Лопасти устройства очищают с помощью старой зубной щетки, а с вала надо осторожно снять пропеллер и удалить намотанные волосы

Электродвигатель

Если он некорректно работает, то и все устройство барахлит, что происходит при пробое обмотки или перегорании диодного моста. В некоторых случаях виноваты щетки — произошла их предельная выработка.

Ось движка должна вращаться без биения и в свободном режиме, после любого ремонта все трущиеся части надо смазывать, а проблемные места подгонять вручную.

Спираль

Многие модели имеют несколько спиралей, с помощью которых осуществляется работа разных режимов нагревания воздушного потока. Целостность их восстанавливается пайкой, а все дефекты легко обнаружить визуально. Иногда спирали следует сменить на аналогичные изделия из нихромовой нити с идентичными параметрами.

Микросхемы

Разберем типичные виды неисправности:

  • основа из гетинакса может потрескаться, при этом дорожка из олова разрывается, ремонт производится по следующей технологии — поврежденные участки залудить, покрыть припоем;
  • конденсаторы раздуваются — их выпаивают и устанавливают новые;
  • неисправные резисторы сразу же темнеют — их необходимо менять.

Мы кратко постарались разъяснить, как можно разобрать некоторые модели фена от немецкой компании Rowenta, но хотим предупредить, что ремонт этих изделий отличается сложностью для непосвященных пользователей. Внутри таятся такие доработки, как регуляторы плавного действия типа кнопки Care, что в переводе означает «Уход»; спирали делаются из специальных сплавов, обрыв их трудно соединить надежно в домашней обстановке. Кроме этого, производители вставляют специальные ионизаторы воздушного потока и прочие новшества.

Прежде чем начинать разборку фена, необходимо найти принципиальную электрическую схему изделия, если ее нет в прилагаемой инструкции, проконсультироваться со знакомыми специалистами. Помните — разобрать любой бытовой прибор гораздо проще, чем затем собрать и не нарушить при этом взаимодействие всех основных узлов и деталей.

Рассмотрение проблемы

Чтобы произвести разборку и ремонт фена, необходимо использовать крестовую отвертку, канцелярский нож и непосредственно паяльник.

Допустим, что прибор выключается во время сушки, но если потеребить шнур, то периодами начинает работать. Следовательно, проблема состоит в том, что провод является перебитым. Нам надо следует определить место, где перебит провод. С помощью крестовой отвертки открутите шурупы для того, то есть разберите корпус.

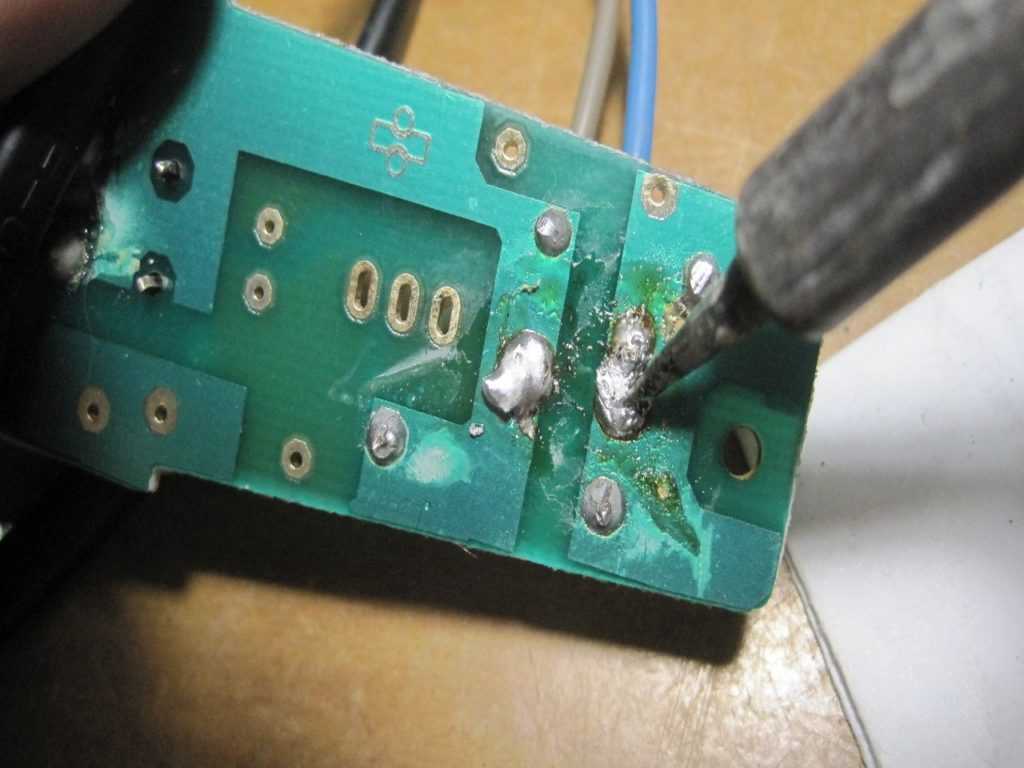

Затем надо достать плату и выпаять провода.

Далее важно найти участок обрыва и обрезать его. Можно просто провести замену шнура

Сборка аппарата проводится в обратном порядке

Процедуру необходимо выполнять с особым вниманием. Перед работой обязательно отключите фен от электрического питания

Данный алгоритм поможет достичь поставленной цели.

Правила эксплуатации

Фен считается настолько привычным и обыденным прибором, что вряд ли кто-то утруждает себя изучением инструкции к его эксплуатации. Ну что может быть проще – включил в розетку, установил нужный режим и суши себе голову.

Но мало кто знает, иногда фен сгорает даже потому, что в ванной комнате слишком влажный воздух. Чтобы поломки случались реже, надо четко знать важные правила:

  • Перед включением прибора в сеть проверяйте состояние шнура и вилки – на них не должно быть заломов и видимых повреждений.
  • Обязательно устанавливайте на фен насадку-концентратор или любую другую из тех, что находятся в комплекте.
  • Никогда не используйте фен сразу же после распыления лака или других аэрозолей.
  • Регулярно осматривайте и очищайте от загрязнений заднюю сетку-фильтр.
  • Никогда не отключайте фен от сети, просто потянув его за шнур.
  • Не пользуйтесь феном в закрытом помещении, в котором много пара.
  • Держите этот электрический прибор подальше от воды. А если он намок – отключите от сети и дайте время полностью высохнуть.
  • Не кладите включенный прибор на мягкие поверхности (диван кресла, подушки).
  • Следите за тем, чтобы во время его работы не перекрывался свободный доступ воздуха.

Главное – не пользуйтесь неисправным феном. Если вы замечаете, что он работает с перебоями, начал постоянно греться, поток воздуха стал меньше, или появился неприятный запах – отнесите его в сервис и не пытайтесь ремонтировать самостоятельно!

Конструкция и принцип работы фена

Внешне и функционально все приспособления идентичны. В основе работы техники лежат вентилятор и нагреватель. Первый засасывает воздух из помещения, проводит его через нагревательный элемент и выводит наружу уже нагретый поток. Помимо этих двух главных составляющих, в конструкцию аппарата входят и другие необходимые элементы:

  • двигатель;
  • кабель питания;
  • термозащита;
  • регуляторы оборотов скорости, температуры и так далее.

Особенности работы устройства заключаются в следующем:

  1. Встроенная внутри ТЭНа понижающая спираль предназначена для снижения напряжения до необходимого значения;
  2. Диодный мост способствует выравниванию напряжения;
  3. На вал из металла, расположенный на двигателе, устанавливают вентилятор, который может состоять из двух, трех или четырех лопастей;
  4. В качестве нагревателя используется трубчатый элемент спиралевидной формы с нихромовой ниткой, наматываемой на несгораемое основание для безопасной эксплуатации;
  5. Перегрев изделия предотвращает термостат и регулятор температур;
  6. При наличии функции «холодный воздух» агрегат функционирует без включения нагревателя, то есть выдувает прохладный поток.

Интересно!

Термостат — полезная деталь, отвечающая за защиту прибора от перегрева, есть она далеко не на всех моделях. В момент максимального нагрева спирали термостат отключает питание и включает только после того, как ТЭН остынет.

Электрическая схема фена

В целом электросхема всех приспособлений одинакова. Число спиралей Н указывает на число режимов — если на устройстве 3 спирали, то Н1 отвечает за подачу питания на двигатель, а Н2 и Н3 — за нагрев. Самое верхнее положение SW1 свидетельствует об обесточивании системы. В первом положении девайс функционирует на минимальной мощности, поскольку включается только одна спираль, во втором — на средней (работает 2 единицы), а в третьем — на максимальной (включены все 3). Если есть кнопка «cool», значит аппарат может работать без обогрева, то есть второй и третий спиралевидные элементы отключаются, а двигатель работает, выдувая холодный воздух. Также в схему входят катушки индуктивности L1, L2 и конденсаторы С1, С2, минимизирующие помехи при работе, а также термопредохранитель F1 и термостат F2.

Электрическая схема фена

Полезно!

Электросхема предназначена для преобразования тока и регулирования рабочих режимов аппарата. Разобраться в ней несложно, поскольку она содержит немного элементов, а подробное описание всегда можно найти в прилагаемой к технике инструкции.

Коротко о конструкции

Любая модель фена Ровента имеет в наличии основные элементы, без которых она не может функционировать. Эти узлы и детали совместно выполняют основную работу по сушке волос любой длины с отличным эффектом, а некоторые, со значком ION — делают ионизацию воздуха для лучшей укладки.

У каждого изделия есть переключатели, внешний вид и количество которых отличается, но принцип действия идентичен.

На рисунке ниже показаны основные составляющие любого фена:

  • вентилятор;
  • электрический двигатель;
  • защитная решетка воздухозаборника;
  • основа фена — нагревательный элемент;
  • термостойкая основа;
  • кнопка пуска;
  • выключатель термостата;
  • шнур подвода питания;
  • фиксатор торца рукояти;
  • колодка контактов.

Разновидности

Большая часть всех электрических проборов работают при подключении к источнику питания. Фен-щетка этой марки не является исключением. При этом иногда можно увидеть в продаже модели с двойной системой питания или же работающие только от аккумулятора. Такой функционал дает возможность использовать фен-щетку практически в любом месте без проблем.

Обычно фен-щетка продается либо в единичном экземпляре, либо же с дополнительной расширенной комплектацией. В роли нее производитель предлагает несколько сменных брашингов различного диаметра, но иногда можно увидеть в комплекте и бигуди различного диаметра, а также специальный чехол для перевозки. Стоит отметить, что те модели, которые оснащены таким футляром и могут работать автономно от аккумулятора можно смело отнести в категорию дорожных устройств.

Не стоит забывать и о вращении самой щетки. Есть фены, у которых она вращается автоматически. При этом вращение может быть как в одну сторону, так и в другую. Есть также и модели, у которых активировать вращение брашинга можно лишь при нажатии и удержании определенной кнопки на рукоятке.

Выбирать конкретный вариант устройства следует исходя из длины, густоты волос, а также навыков использования именно таких фенов с брашингом.

Причины неисправности и способы их устранения

Существует несколько типов неисправности, которые можно самостоятельно исправить в домашних условиях. Рассмотрим их подробнее

Обратите внимание! Любые работы нужно проводить с отключённым от сети феном

Проблема с кабелем: не подаётся питание и фен не запускается

Не происходит подача напряжения. Скорее всего, проблема в кабеле питания.

Перед ремонтом нужно внимательно осмотреть кабель по всей длине, начиная от сетевой вилки и вплоть до корпуса, на предмет видимых повреждений. При их наличии нужно вырезать участок с повреждением и запаять кончики кабеля. Обычно это оказывается единственной неисправностью, и после её устранения фен снова работает.

Внимательно осмотрите шнур питания и спаяйте повреждённые места

Вентилятор совсем не крутится или набирает обороты недостаточно быстро

Возможно, неполадки в двигателе. Чаще всего это происходит из-за намотавшихся на вал двигателя волос. Чтобы снять их, нужно провести демонтаж крыльчатки. Это же нужно проделать, если вам нужно поставить новый вал двигателя или смазать его. Ухватите крыльчатку за основание пальцами, потяните от фена и снимите.

От себя хочу добавить, что самый удобный способ проверки электродвигателя для вашей же безопасности — это его демонтаж с последующим подключением к блоку питания, который защищён от возможного короткого замыкания. Если вращение двигателя не происходит, проверьте при помощи мультиметра обмотки и их целостность. При обнаружении проблем с обмоткой лучше просто установить новый двигатель. Конечно, можно попробовать перемотать старый самостоятельно. Но это, скорее, подойдёт для собственного развлечения, для повышения мелкой моторики.

Мультиметр поможет вам выявить проблемы с обмоткой

Видео: снимаем вентилятор с мотора фена

Неисправность двигателя: запах горения проводки, проскальзывание искр

Иногда при работе фена из него пахнет гарью. В таких случаях даже выдуваемый воздух может быть слишком горячим. Самая простая причина — вал двигателя намотал на себя волосы. Их нужно срочно и аккуратно извлечь. Они могут оплавиться и повредить спираль, что приведёт к поломке двигателя. Те же волосы при горении могут вызвать появление искр.

Запах гари или искры из фена могут свидетельствовать о проблемах с двигателем

Кстати, если фен искрит достаточно сильно, то лучше заменить двигатель на новый. Можно разобрать фен и аккуратно протереть его детали спиртом. После этого обязательно дождитесь, пока прибор полностью высохнет прежде, чем снова включить его. Этот способ мне помогал, но ненадолго. В итоге всё оказалось проще поставить новый двигатель.

Неисправность нагревательного элемента: фен выдувает холодный воздух, а не горячий

В этом случае, скорее всего, имеет место перегорание спирали в фене. Обычно её обрыв можно увидеть невооружённым глазом, не пользуясь для этого мультиметром. Отремонтировать спираль можно несколькими способами.

Защелки плотно удерживают пластик

На внутренней поверхности светлого кожуха также есть защелки, очень маленькие и мощные.

Необходимо глубоко просунуть плоскую лопатку между кожухом и корпусом, чтобы образовался небольшой зазор. И сразу нужно потянуть кожух. Усилие при этом должно быть очень значительным.

Теперь нужно выкрутить все винтики, которые держат остальные детали фена. Всего винтов восемь: два в ручке, три под съемной частью входного сопла фена и еще три, которые держат корпус в его верхней части. Для выкручивания винтов, расположенных в ручке, нужна отвертка с треугольным сечением.

Если удалось разобрать фен до такого состояния, можно приступать к ремонту.

Практические советы по использованию

Следующие рекомендации помогут разобраться с работой фена-щетки и ознакомиться с основными функциями прибора:

  • Все щетки для сушки и укладки волос хранятся в защитных футлярах, которые позволяют сохранить качество и эффективность их гибкой щетины.
  • Установка и удаление щеток происходит буквально за несколько секунд. Для установки насадки сначала с нее снимается защитный футляр, после чего щетка насаживается на корпус фена Rowenta Brush Activ 1000. Как разобрать прибор, догадаться совсем несложно. После остывания щетки, которая сильно нагревается во время сушки волос, насадка просто снимается с корпуса после нажатия небольшой кнопки в месте их соединения.
  • Перед началом эксплуатации прибора необходимо выбрать соответствующую температуру и скорость подачи воздуха (умеренный, интенсивный режим или холодный воздух).
  • Функция вращения. Для ее активизации переключатель необходимо перевести в положение, соответствующее нужному направлению (вправо или влево).
  • Скорость вращения щетки можно регулировать путем перевода кнопки в верхнее или нижнее направление.

Следуя этим простым правилам, каждая девушка сможет сделать себе укладку самостоятельно, не прикладывая особых усилий.

Разборка фена

Как правило, корпуса фенов выполнены из пластика, которые скреплены саморезами. Нужно выкрутить их фигурной отверткой. Дальше нужно раздвинуть половинки корпуса, вывести защелки из зацепления

Защелки очень хрупкие и важно действовать с осторожностью, чтобы не сломать их. Особенно, если вы хотите разобрать фен Rowenta. Как это сделать правильно? Главное выкрутить все саморезы

Случается, что в фенах, в зависимости от их конструкции, применяются скрытые саморезы. Они могут находиться под наклейками или логотипами производителя. Если их не выкрутить, то при дальнейшей разборке у вас есть все шансы сломать защелки

Как это сделать правильно? Главное выкрутить все саморезы. Случается, что в фенах, в зависимости от их конструкции, применяются скрытые саморезы. Они могут находиться под наклейками или логотипами производителя. Если их не выкрутить, то при дальнейшей разборке у вас есть все шансы сломать защелки.

Есть еще одна особенность, если вы не знаете, как разобрать щетку фена. такие приборы состоят из нескольких частей и имеют вращающуюся головку. При разборке такого устройства нужно внимательно запоминать, в каком порядке, и как крепятся детали друг к другу

Это очень важно и необходимо для последующей правильной сборки фена

Внутреннее устройство

Перед тем как начать разборку аппарата неплохо будет узнать, что внутри и из чего он вообще состоит. В принципе это довольно простой аппарат и основных элементов в нем не так уж и много. Любой фен состоит из:

  1. Электрического шнура;
  2. Выключателя/переключателя режимов;
  3. Моторчика;
  4. Крыльчатки;
  5. Нагревательного элемента;

Теперь хорошо видно, что аппарат устроен совсем просто. Самостоятельный ремонт вполне возможен. Ниже мы более подробно рассмотрим основные причины того, почему фен не работает и что можно сделать, чтобы их исправить.

Для этой нехитрой работы нужно заранее подготовить:

  • Мультиметр;
  • Отвёртку со сменными битами;
  • Электропаяльник.

Заключительные советы

Ремонтирование профессиональных фенов отличается большей сложностью. Элементы конструкции часто дополняются плавными регуляторами и дополнительными опциями наподобие кнопки Care. Спирали изготавливаются из специальных сплавов, создающих при нагревании отрицательные ионы, благотворно влияющие на волосы. Методика остается прежней:

  • шнур;
  • выключатели и кнопки;
  • очистка от пыли;
  • спирали;
  • мотор;
  • визуальный контроль конденсаторов, резисторов.

Перед починкой желательно раздобыть принципиальную схему.

Промышленные модели мало чем отличаются от бытовых. Но сушить волосы не рекомендуется. Отличаются такие изделия повышенной стойкостью к пыли, ударам, вибрациям, влажности, прочим климатическим факторам. Домашняя реставрация промышленных фенов закончится не лучшим образом.

Электрорадиоизделия, применяющиеся в бытовых моделях, не подходят для эксплуатации в тяжелых условиях. Требования предъявляются к проводам, шнуру питания, мотору и спиралям.

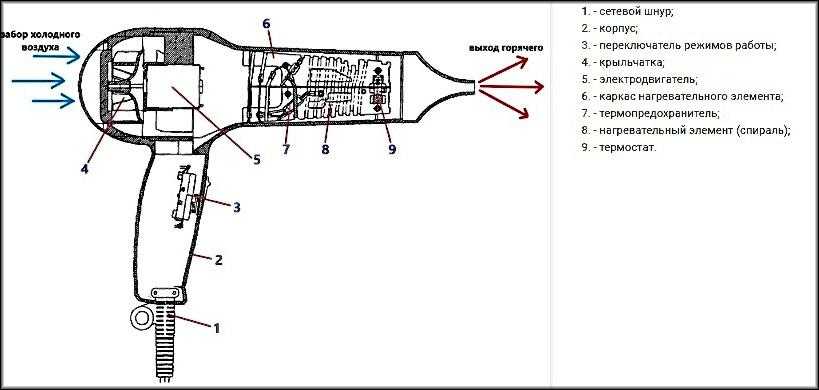

Как устроен аппарат

Любой фен имеет двигатель с крыльчаткой и нагреватель. Крыльчатка засасывает воздух с одной стороны фена, после чего он обдувает нагреватель и выходит уже горячим с другой стороны. Также фен имеет переключатель режимов работы и элементы для защиты нагревателя от перегрева.

1 — крыльчатка; 2 — электродвигатель; 3 — нагреватель; 4 — термозащита; 5 — переключатель режимов; 6 — кабель питания

У бытовых фенов вентилятор собран на коллекторном электродвигателе постоянного тока, рассчитанном на напряжение 12, 18, 24 или 36 вольт (иногда встречаются электродвигатели, работающие на переменном напряжении 220 вольт). Для питания электродвигателя используется отдельная спираль. Постоянное напряжение получают с диодного моста, смонтированного на выводах электродвигателя.

Нагреватель фена представляет собой каркас, собранный из негорючих и непроводящих ток пластин, на котором намотана нихромовая спираль. Спираль состоит из нескольких участков, в зависимости от того, сколько режимов работы имеет фен.

Вот так он выглядит:

Спираль намотана на термостойком каркасе

Горячий нагреватель должен постоянно охлаждаться проходящим потоком воздуха. Если спираль перегревается, она может перегореть или может случиться пожар. Поэтому фен сконструирован так, чтобы автоматически отключаться при перегреве. Для этого используется термостат. Это пара нормально замкнутых контактов, размещённых на биметаллической пластине. Термостат находится на нагревателе ближе к выходному отверстию фена и постоянно обдувается горячим воздухом. Если температура воздуха превышает допустимую, биметаллическая пластинка размыкает контакты и нагрев прекращается. Через несколько минут термостат остывает и снова замыкает цепь.

Термостат выделен красным кругом

Иногда в качестве дополнительной защиты используется ещё и термопредохранитель. Он одноразовый и при превышении определённой температуры перегорает, после чего его нужно менять.

Термопредохранитель, внешний вид

Чтобы лучше понять принцип работы фена, можете посмотреть эти два видео (смотрите первое видео с 6-й минуты):

Принципиальная схема

Схема бытового фена

Схема большинства бытовых фенов близка к вышеприведённой. Рассмотрим её подробнее. Нагреватель представляет собой три спирали: Н1, Н2 и Н3. Через спираль Н1 подаётся питание на двигатель, спирали Н2, Н3 служат только для нагрева. В данном случае у фена есть три режима работы. В верхнем положении SW1 схема обесточена. В положении <<1>> фен работает на минимальной мощности: питание подаётся через диод VD5, который отсекает одну полуволну переменного напряжения, включена только одна нагревательная спираль Н2(не на полную мощность), мотор вращается на низких оборотах. В положении <<2>> фен работает на средней мощности: диод VD5 закорочен, в схему поступают обе полуволны переменного напряжения, спираль Н2 работает на полную мощность, мотор вращается на номинальных оборотах. В положении <<3>> фен работает на максимально возможной мощности, так как подключается спираль Н3. При нажатии кнопки <<cool>> нагревательные спирали Н2, Н3 отключаются, а мотор продолжает работать. Диоды VD1-VD4 представляют собой двухполупериодный выпрямитель. Катушки индуктивности L1, L2 и конденсаторы С2, С3 снижают уровень помех, которые неизбежно возникают при работе коллекторного электродвигателя. F1, F2 — это термопредохранитель и термостат.

Фен-щетка Rowenta Brush Activ 1000: инструкция

Сушка и укладка не займет много времени и оставит приятные впечатления от работы фена-щетки в том случае, если при использовании придерживаться инструкции. Порядок действий при создании укладки заключается в следующем:

  • Вымыть голову шампунем, хорошо вытереть волосы полотенцем и расчесать их.
  • При необходимости волосы можно немного подсушить без щетки, только так, чтобы они еще оставались влажными.
  • Разделить все волосы на небольшие пряди и зафиксировать их на голове с помощью зажимов и заколок.
  • Установить щетку нужного диаметра (в зависимости от длины волос и вида прически) на корпус прибора Rowenta Brush Activ 1000. Закрепив ее правильно, можно будет услышать характерный щелчок.
  • Выбрать нужную скорость вращения и поднести щетку к волосам. В этом случае прядь начнет наматываться автоматически.

Чистка прибора производится сухим способом без использования воды и только после предварительного отключения от сети.

Маленькие хитрости

Есть стандартные требования по безопасной эксплуатации электрического фена для сушки волос, которые могут раздвинуть границы безаварийной работы прибора, без обращения в сервисные центры:

  • Не надо наматывать электрический провод на рукоятку прибора и вообще стараться не допускать скрутки и петель на проводе;
  • Применять только те насадки, которые поставлялись в комплекте с устройством;
  • Не применять прибор в помещениях с высокой влажностью, чтобы не допустить попадание воды на корпус фена;
  • Если расстояние до розетки слишком большое, допускается применение только заводских удлинителей;
  • Совсем не лишним будет место забора воздуха оградить мелкоячеистым фильтром, чтобы избежать попадания частиц пыли и волос внутрь прибора;
  • Не переносить фен, удерживая его на весу, удерживая его рукой за провод;
  • При появлении даже незначительных перебоев в работе, дальнейшая эксплуатация аппарата запрещена;
  • Не допускать излишнего перегрева изделия;
  • После работы нужно дать прибору остыть и только потом убирать его на хранение;
  • Хранить электрический фен необходимо в сухом и проветриваемом помещении;
  • Соблюдайте элементарные правила техники безопасности при ремонте электрических приборов;
  • Для ремонта фена необходимы навыки работы с электричеством. Если их нет, лучше доверить работу профессионалам в специализированных мастерских.

Повторимся еще раз — самостоятельный ремонт возможен, если все работы выполняются особенно аккуратно. Это всегда актуально для электроприборов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Закупки с умом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
