Ремонт газового водонагревателя «нева»: типичные нарушения в работе и технологии ремонта

Ремонт газоводяного узла

Как любой механизм водяной блок в своей конструкции имеет изнашивающиеся детали. Когда они приходят в негодность, работа нагревателя ухудшается или прекращается совсем.

При возникшей неисправности, вполне по силам выполнить ремонт водяного узла газовой колонки самостоятельно, разобрав редуктор и заменив отработавшие своё расходные материалы. Для начала предлагаю разобраться в том, как собственноручно разобрать и отремонтировать водяной узел устройства проточного водонагревателя.

Назначение газоводяного узла

Независимо от сложности конструкции газовые колонки, применяемые для нагрева воды в домах, где нет ГВС (горячего водоснабжения), действуют по общему принципу. Проходящая через теплообменник вода нагревается газом, который подается на горелку при появлении тока жидкости через водяной узел и перекрывается при закрытии крана горячей воды.

Водяной узел – первый автоматически работающий блок газовой колонки на пути холодной воды.

Газоводяной узел

Основная задача водяного блока – подача сигнала на включение или отключение газовому узлу, работающему с ним в паре, регулировка подачи газа к горелке и подачи воды в змеевик теплообменника (обеспечение нормальной работы колонки).

Благодаря оригинальному внутреннему устройству, при открытии крана горячей воды водяной редуктор подает сигнал:

  • к открытию газа при условии, что расход нагретой воды не ниже предусмотренного;
  • к прекращению подачи газа при перекрытии крана или недостаточном напоре горячей воды.

Одновременно водяной редуктор «Лягушка» – одно из устройств безопасности водонагревателя, так как при слабом напоре воды предотвращает перегрев теплообменника, который от регулярного перегрева выходит из строя.

Устройство «лягушки» проточного водонагревателя

Чтобы не заниматься ремонтом в слепую, нужно понимать, как тот или иной узел работает. Для лучшего понимания назначения деталей и принципа работы, рассмотрим устройство водяного блока применяемой в быту газовой колонки. Сделаем это на примере одной из самых распространённых колонок – Нева.

Водяной редуктор в просторечии называют сердцем водяного узла. Корпус состоит из двух частей – основания и крышки, соединяемых винтами. В Неве корпус выполнен из латуни. В современных колонках корпуса редукторов выполняют также из силумина, полиамида или высокопрочного пластика.

К тому же в нижней части основания сделаны ревизионные отверстия для спуска воды, заглушенные винтами.

Основание имеет два патрубка. По вводному в лягушку поступает вода. С помощью накидной гайки патрубок присоединяется к трубе водопровода. Здесь же установлена уплотняющая прокладка, предохраняющая от утечек, и сеточка фильтра, защищающая внутренности лягушки от попадания с водой частиц мусора. Наличие фильтра продлевает жизнь мембране, особо чувствительной к присутствию мусора, действующего при потоке воды и движении мембраны подобно абразиву.

Выводной патрубок оснащён штуцером . С трубкой, по которой вода из редуктора идет к змеевику теплообменника, патрубок соединен накидной гайкой. Здесь также устанавливают уплотняющую прокладку. Над суженной частью штуцера Вентури в теле основания сделано перепускное отверстие, через которое вода из нижней полости регулятора через штуцер попадает в отделённую мембраной верхнюю полость – под крышку.

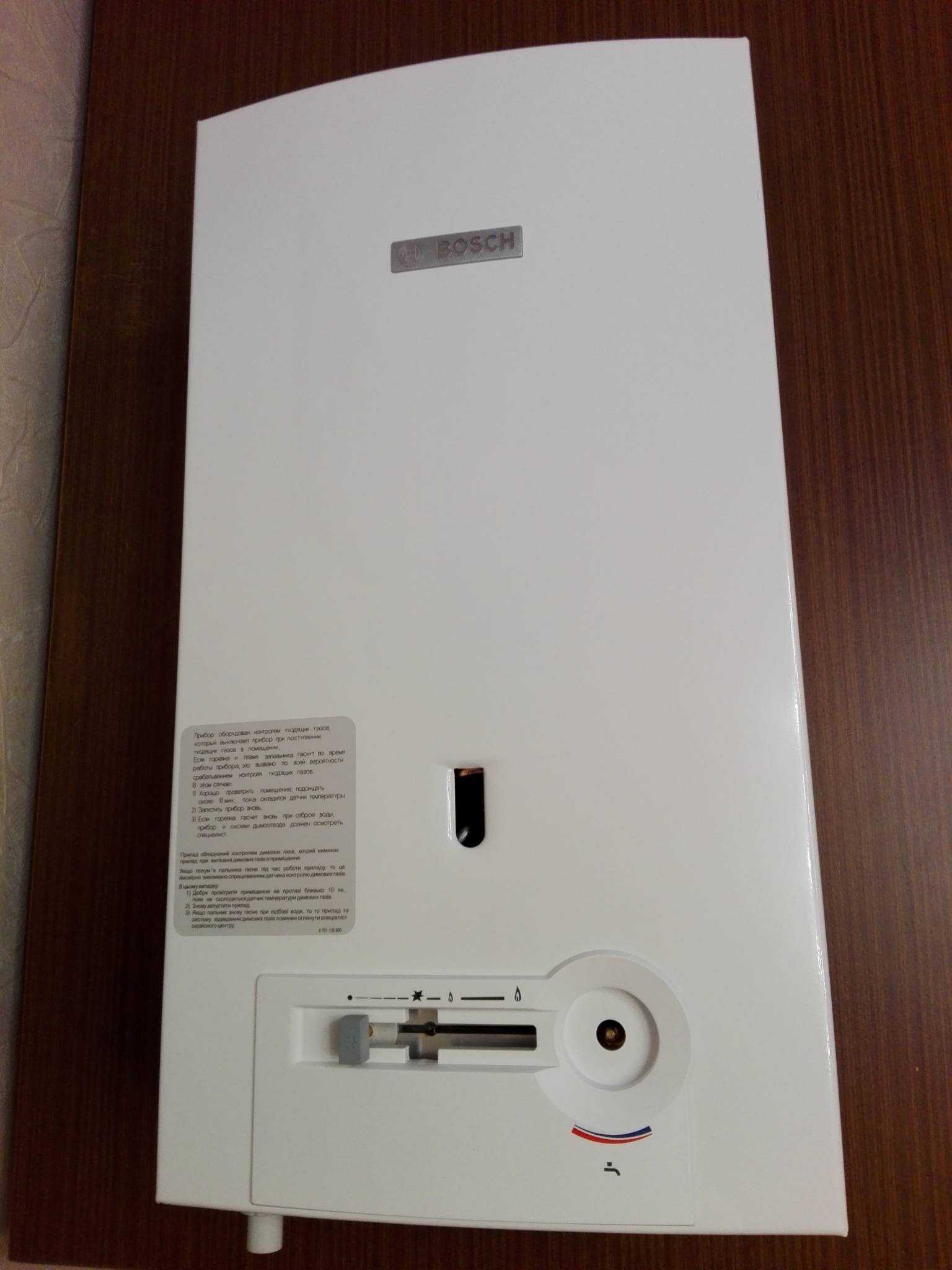

Снятие облицовки колонки

Такой ремонт газовой колонки своими руками, как замена батареек, является единственным способом устранения неполадок, не требующий снятия внешнего кожуха агрегата. Для проведения ремонта газовых колонок Вектор, Оазис и любых других при других неисправностях потребуется вскрытие аппарата. Чтобы приступить к снятию кожуха с водонагревателя, необходимо перекрыть все вентили подачи воды и газа, после чего, выполнить следующее (для примера взята водогрейка Нева 5611, которую разберем на столе).

В самом начале требуется снять ручки управления с панели агрегата. Они никак не закреплены, поэтому достаточно потянуть их на себя. Если не получается свободно вытянуть ручку, то можно воспользоваться каким-либо плоским предметом, аккуратно поддев ее снизу, чтобы не сломалась. Газовая колонка Оазис (серии Турбо) еще имеет и третью ручку “зима-лето”, расположенную по центру.

Под одной из ручек водонагревателя находятся 1 винт, который необходимо выкрутить. Наличие винта под ручкой наблюдается только в модели Нева 5611, в то время как в Нева 4510 и Нева 4610 его нет.

На кожухе аппарата закреплен дисплей, к которому подводятся 4 провода. Пара, состоящая из красного и черного проводников, подсоединяется к модулю управления, а черно-синяя – к температурному датчику. Для удобного отсоединения на концах проводов предусмотрено наличие соединительных колодок, которые легко размыкаются

Разомкните все 4 провода, нажав на небольшой фиксатор на колодке (если этого не сделать, колодка может сломаться).

Далее необходимо выкрутить винты из корпуса, удерживающие облицовку.

После этого заведите пальцы под облицовку (соблюдайте осторожность, можно порезаться) и слегка потяните ее на себя, чтобы вышли из прорезей направляющие шипы, расположенные на корпусе агрегата.

Затем кожух подается вверх, после чего он должен сняться с крюков. На рисунке ниже видны отверстия для зацепов.

На следующем рисунке показаны отверстия для шипов центровки и места для винтов крепления (синяя стрелка).

Установка облицовки на исходное место происходит в обратном порядке.

Не зажигается газовая колонка

Чаще всего причиной такой поломки бывает отсутствие тяги в вентиляции. Это происходит из-за попадания постороннего предмета в шахту или ее засорения сажей. Удостовериться в отсутствии тяги можно просто: если пламя зажженной спичи отклоняется в сторону – тяга присутствует, если пламя не колышется – тяги нет.

Существуют и другие причины того, что не зажигается газовая колонка. К примеру, если элементы аппарата, отвечающие за формирование искры в автоматических системах розжига, не заряжены, это также может привести установку в нерабочее состояние.

Еще одной причиной сбоя в работе колонки может быть недостаточное давление в системе водоснабжения. Если напор холодной воды стал хуже, то, скорее всего, неисправность кроется в системе водоснабжения. Если напор холодной воды хороший, а горячая еле течет, то, возможно, понадобится починка водяного блока установки (ремонт мембраны или чистка фильтра).

Фильтр засоряется вследствие отключения водоснабжения. Необходимо снять его и промыть под напором воды. Снять мембрану сложнее, но в этом поможет схема газовой колонки. В случае если поверхность мембраны деформирована, ее нужно заменить. Для этого можно выбрать силиконовое изделие, которое имеет больший срок эксплуатации. Магазины, продающие запчасти для газовых колонок, могут предложить такие варианты.

Бывают ситуации, когда агрегат тухнет сразу после зажигания. Причиной тому является некачественный контакт термопары и э/м клапана. Если термопара находится в исправном состоянии, проточная колонка газовая пригодна для ремонта (чистка контактов и блока автоматики).

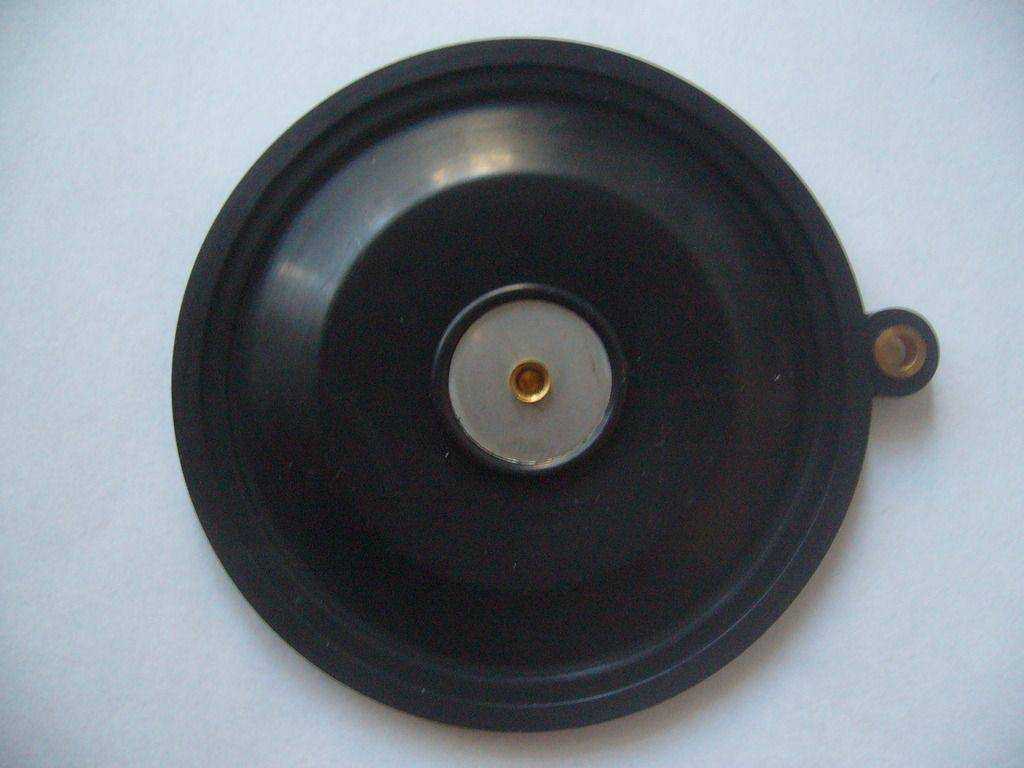

Виды мембран для колонок

Диафрагма газового водонагревателя — это круглая прокладка, изготовленная из черной резины или силикона. В зависимости от производителя колонки на мембране могут присутствовать элементы из твердого пластика или металла. Некоторые диафрагмы измененной формы.

Если говорить о материале, из которого делают диафрагмы, их существует несколько видов:

  • Мембрана из черной резины — классический вид. Большинство производителей предпочитают делать прокладки именно из черной резины. Прослужит такая диафрагма 7-8 лет, при условии, что не попадется брак.

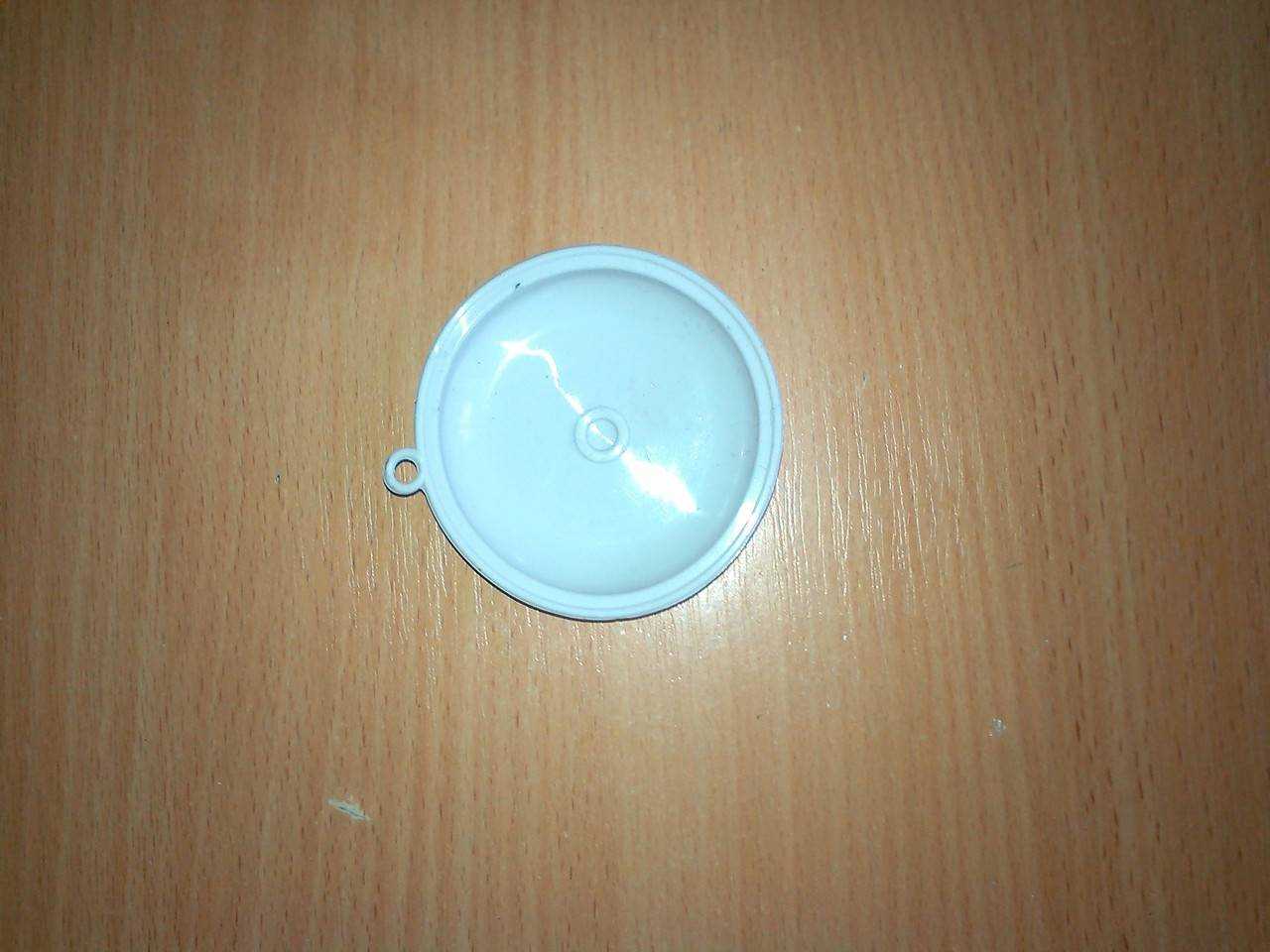

  • Силиконовая мембрана — гарантированно проработает 10-12 лет. На рынке можно найти прокладки к отечественному и китайскому оборудованию. Владельцам европейских водонагревателей придется обходится диафрагмами из черной резины.
  • Красные мембраны — используется материал низкого качества. Резина рвется после нескольких включений колонки. Подойдет в качестве временной меры. Бывает, что необходимую прокладку приходится заказывать напрямую у производителя. Установив красную мембрану можно продолжить пользоваться горячей водой в ожидании доставки оригинальной детали.

Полностью узнать какая именно диафрагма используется можно в прилагаемой к проточному водонагревателю технической документации или после разбора водяного регулятора.

Как определить поломку мембраны

Причиной того, что газовая колонка работает некорректно, чаще всего становится порванная мембрана. Первым делом проверьте уровень давления воды и газа. Нормальная работа бытового прибора невозможна, если он нестабилен или не дотягивает до нормы. Посчитайте количество горячей воды, расходуемой через кран.  Ее объем должен быть в пределах двух – трех литров за минуту. Уровень давления газа можно прикинуть на глаз, ориентируясь на форму огня в конфорках газовой плиты.  Для разных типов колонок существуют свои способы.

Фитильный розжиг

Имея дело с устройствами этого типа, обратите внимание на расположение огонька запальной горелки, и его размер. В идеале язычок должен достигать трех – пяти сантиметров в высоту и находиться прямо под краем основной горелки

Если приметы не совпали, это может означать возникновение неполадок, например, засоренный жиклер. Попробуйте прочистить его и провести осмотр заново. Если процедура не помогла, а колонка перестала загораться, значит проблема определенно в мембране.

Воспламенение от аккумулятора

Если колонка зажигается с кнопки, следует периодически следить за попытками воспламенения. Во время включения владелец должен услышать определенный звук, похожий на щелчок. Это означает, что резиновая мембрана работает исправно, а источник неполадок необходимо искать в газовой части или поджигающем электроде. Если щелчки не были слышны — высока вероятность разрыва мембраны. Однако вызывают это явление несколько причин, выяснить в чем дело можно, только разобрав узел.

Другие случаи

Существуют модели водонагревателей, в которых работоспособность мембраны выявляется по движению штока, регулирующего работу электронного блока при помощи микропереключателя. Легче всего это заметить, если демонтировать защитный кожух. Статичная деталь при открытом кране подачи горячей воды становится явным свидетельством вышедшей из строя мембраны. В этом случае замена штока не требуется.

Функции мембраны, причины неисправности

Эластичная мембрана находится в основании водяного узла, реагирует на перепады давления в системе. Как только вы открываете смеситель, резиновый элемент под давлением выгибается и выталкивает шток. Шток в свою очередь приводит в действие газовый клапан. Так топливо поступает в горелку.

При интенсивной эксплуатации колонки «Вектор», «Нева», «Оазис» мембрана изнашивается. Резина растягивается, засоряется и повреждается. В результате топливо не поступает в горелку: колонка не воспламеняется либо зажигается, но сразу тухнет.

Признаки поломки

Как понять, что пора поменять резиновую диафрагму? Нужно обратить внимание на:

  • Силу давления газа и воды в системе. Откройте кран, посчитайте, сколько в минуту расходуется литров. В норме должно быть не меньше двух-трех литров. Подачу газа можно вычислить визуально, посмотрев на силу огня.
  • Расположение пламени. В приборах с фитильным розжигом огонь должен гореть с края горелки, быть высотой не менее 3-5 сантиметров. Не соответствует? Тогда проверьте жиклеры на засор. После чистки снова посмотрите на пламя. Если ситуация не изменилась, проблема в диафрагме.

  • Техника с пьезорозжигом должна щелкать при нажатии кнопки. Это значит, что диафрагма сработала. Если звуков не слышно, возможно, деталь повреждена или разорвана.
  • В некоторых моделях определить поломку поможет шток, который контролирует работу управляющего блока. Снимите защитный кожух и откройте воду. Если шток находится без движения, требуется заменить диафрагму.

После того как вы нашли поломку, нужно правильно подобрать деталь для замены.

Виды мембран

Существуют мембраны особой формы, принцип функционирования которых отличен от стандартной схемы. Ярким примерам такой детали может стать расходник для водонагревателя Аристон Fast GIWH. Ее называют «восьмерка».

Ее отливают в специальной форме, используя для изготовления плотную черную резину. Среднерыночная цена может колебаться от трехсот до пятисот рублей, в зависимости от места приобретения.

Гораздо проще устроена перегородка бытового прибора от компании Электролюкс или Vaillant. Созданная по тому же принципу, что и «восьмерка», она обладает стоимостью всего двести – двести пятьдесят рублей.

Есть еще более простой вид, например, мембрана для газовой колонки от фирмы Нева или Астра. Несмотря на свою внешнюю непритязательность, деталь отлично справляется со своими функциями. Дополнительным плюсом такой формы является простота замены.

Поиск и устранение причин

Итак, почему не включается газовая колонка? Виной может стать целый ряд ситуаций:

  1. Ошибка в подсоединении труб;
  2. Отсутствие тяги в дымоходе;
  3. Высокая чувствительность защитного реле;
  4. Разряженные батареи системы зажигания;
  5. Слабый напор воды или его полное отсутствие;
  6. Загрязнение фильтров;
  7. Деформация мембраны.

Рассмотрим все перечисленные причины более подробно и разберём эффективные методы их устранения:

Причина №1: ошибка в подсоединении труб

Система защиты водонагревателя сама перекрывает подачу газа, если допущены ошибки в подключении труб. Чтобы не допустить такого, попросту придерживайтесь простой и понятной схемы:

Причина №2: отсутствие тяги в дымоходе

Из-за загрязнения дымохода в результате накопления сажи или попадания в него строительного мусора вектор движения продуктов горения меняется вплоть до противоположного. Это грозит двумя опасностями:

Возвращающаяся смесь угарного газа с воздухом тушит горелку
. В результате срабатывает система защиты, и работа газового водонагревателя блокируется;

Возвращающаяся смесь угарного газа с воздухом проникает в жилые помещения
. Этот вариант ещё хуже, так как несёт опасность здоровью и даже жизни домочадцев. Возможен он в том случае, когда силы «опрокинутой» тяги недостаточно, чтобы затушить огонь.

Разберёмся в том, что делать в описанной ситуации:

Фото Описание
В первую очередь проверьте, не установил ли кто-нибудь над выходом вентиляционной шахты спутниковую антенну. Этого может оказаться вполне достаточно, чтобы создать эффект обратной тяги. В таком случае проблему можно решить переговорами с соседями без вызова специалистов по очистке дымоходов.
Вызовите специалистов для чистки вентиляционного канала. Если никакие внешние факторы не мешают выходу продуктов горения, значит, причина отсутствия тяги однозначно заключается в засорении дымоотвода. Можно попробовать прочистить его и самостоятельно, но есть опасность того, что вы без соответствующего опыта своими действиями повредите соседские ответвления.

Причина №3: высокая чувствительность защитного реле

Загорается газовая колонка, после чего в скором времени затухает? В этом случае проблема, скорее всего, заключается в слишком чувствительном реле, у которого от перегрева срабатывает защита. Есть два варианта решения проблемы:

Временный
. Следует открыть форточку, чтобы снизить температуру в комнате;

Радикальный
. Окончательно решить проблему можно лишь заменой реле.

Причина №4: разряженные батареи системы зажигания

Ещё одной причиной, почему не загорается основная горелка, могут быть севшие батарейки. Определить это можно по холостым щелчкам пьезового элемента зажигания во время включения горячей воды.

Стоит также отметить, что описанная проблема касается исключительно водонагревателей, снабжённых автоматической системой включения.

Причина №5: недостаточно сильный поток воды или полное его отсутствие

Для того чтобы газовая колонка включилась, должен присутствовать напор воды определённой силы. Если же он слишком слабый, то агрегат не включится. В таком случае сначала следует уточнить источник проблемы, открыв кран с холодной водой в ванной:

Если уровень подачи воды и там слабый
, значит, что дело в системе городского водоснабжения. Здесь вы ничего поделать не сможете, придётся ждать;

Если же жидкость бежит нормально
, скорее всего, засорилась сама колонка.

Во втором случае можно вызвать мастера, а можно попробовать прочистить аппарат самостоятельно. Инструкция выглядит так:

  1. Перекрываем подачу газа;
  2. Откручиваем трубы;

  1. Снимаем газовую колонку с петель;

  1. Устанавливаем её вверх дном на столе;
  2. Шприцом вливаем внутрь специальную жидкость для очистки. Цена такой смеси не очень высокая, и приобрести её можно в любом специализированном магазине;
  3. Оставляем агрегат на пару часов.

Причина №6: загрязнение фильтров

Ещё одной причиной неправильной работы колонки может стать загрязнение фильтров. Накипь, ржавчина и иные нерастворимые примеси со временем забивают решётки, и те нуждаются в очистке. При этом речь идёт не об одном объекте, а сразу о нескольких:

Фото Название и месторасположение фильтра
Водяной узел в самой колонке. В некоторых случаях его можно прочистить описанным выше способом, в других придётся разбирать аппарат и чистить решётку вручную или же полностью менять её.

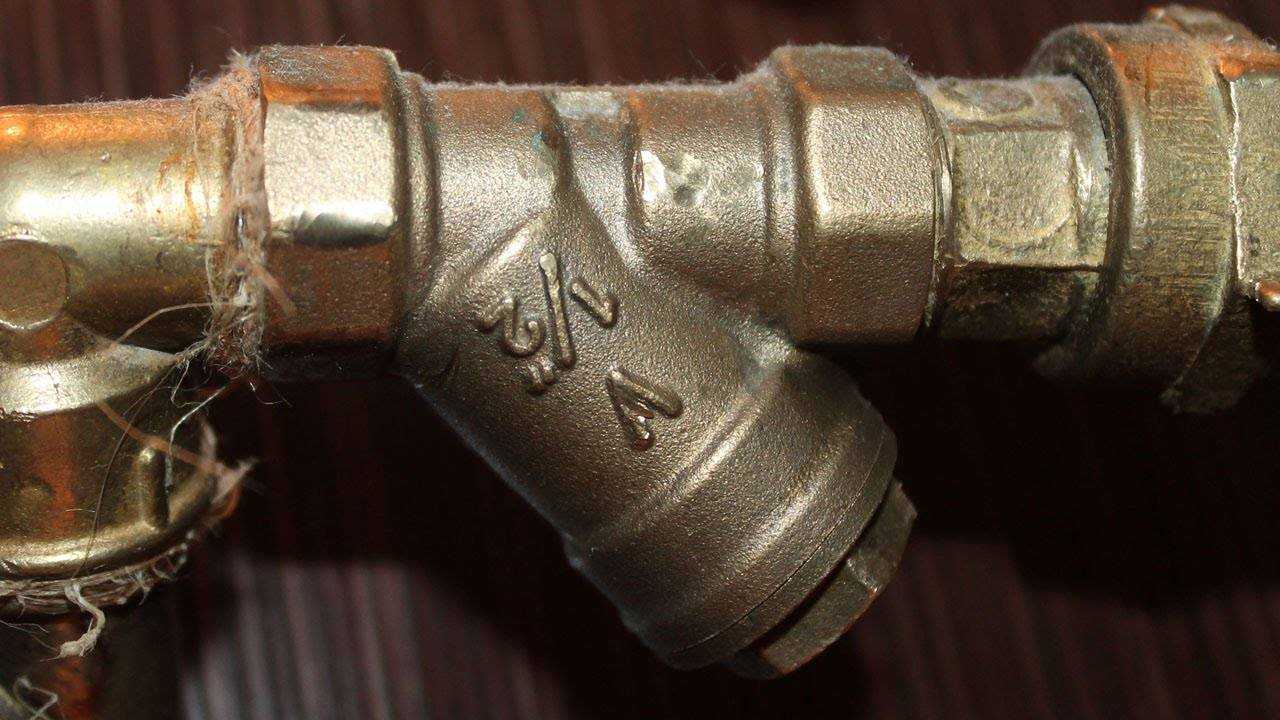

Фильтр грубой очистки. Находится на трубе, подающей в водонагреватель холодную воду.
Фильтр на смесителе.

Причина №7: деформация мембраны

Не работает газовая колонка также и в случае появления трещин, разрывов или иных деформаций на мембране. В таком случае необходимо выполнить её замену.

Газовая колонка затухает

Когда бытовой нагреватель сначала включается, однако вскоре затухает, причина кроется часто в неисправности биметаллического датчика температуры, который требуется, чтобы защитить устройство от перегрева. Если температурный датчик поломался, прибор может не включаться, и тогда сценарии развития могут быть следующими:

Газовая горелка зажигается, техника включается и в течение некоторого времени исправно работает, однако быстро затухает, после этого нагреватель уже не получится разжечь. Пройдет 20 или 30 минут, и только тогда оборудование можно снова включить, но далее происходит то же самое.

Выбор кондиционера: на что следует обращать внимание

Монтаж дымохода — лучшие идеи постройки металлических и каменных вариантов (75 фото)

Накопительный водонагреватель — методы установки и обзор самых экономичных вариантов (85 фото)

Оборудование выключается в хаотическом порядке, иногда его включить не получается. Изоляция на проводнике износилась, в результате произошло замыкание на корпус, тогда происходит срабатывание предохранительного клапана, колонка перестает функционировать нормально. И в этом случае вам помогут работники сервисного центра.

Преимущества мембраны для газовой колонки «Нева»

Чтобы заменить поломанную мембрану самостоятельно, потребуются определенные знания и умения. Ремонт колонки «Нева-4513» можно выполнить при помощи специалистов сервисного центра, но стоить он будет в разы дороже

Перед покупкой детали важно изучить устройство конкретной газовой колонки

Резиновая диафрагма, предназначенная для регуляции протока, рассчитана на использование в течение пяти лет. Реальное время ее исправности во многом зависит от качества и жесткости воды, интенсивности работы колонки

При покупке мембраны важно обращать на рейтинг и отзывы о производителе изделия

Преимущества мембраны:

  • Состоит из высококачественной резины.
  • В наличии дугообразное ответвление, имеющее форму ушка.
  • Если мембрана повреждается, то газовая колонка не производит горячую воду.

Каким бы высоким качеством не отличалась мембрана, со временем она придет в негодность. Современные технологии позволяют приобрести мембрану самого высокого качества, не выходя из дома. На специализированных сайтах мембрану можно заказать онлайн. Также приобрести мембрану можно в специализированных магазинах, в которых есть возможность проконсультироваться со специалистом в реальном времени.

Газовые колонки в нашей стране представлены большим количеством производителей. При этом сами колонки по внутреннему функциональному наполнению друг от друга почти не отличаются. Во многих колонках недостатком является частая я поломка мембраны.

Многие пользователи утверждают, что после замены резиновой мембраны на силиконовую, проблемы с нагревом воды и ее протечкой прекращаются. Но гарантировать долгий срок службы такой мембраны тоже нельзя. Поэтому многие пользователи задают вопросы о том, можно ли починить мембрану, изготовленную из силикона.

Ремонт силиконовой мембраны:

  • Попытаться заклеить при помощи герметика.
  • Использовать Пентоэласт.
  • Выбрать силиконовый герметик, который имеет большой коэффициент растяжения.
  • Попробовать приклеить латку.
  • Применить скотч.

Многие сходятся во мнении, что силиконовую мембрану нужно попросту заменять. Такой подход может быть оправдан, так как постоянные починки приведут к затратам времени, сил и нервов. Заменить деталь не так уж сложно, если знать, как обращаться с колонкой в общем. Самыми распространенными моделями колонок, для которых пользователи ищут новые мембраны: «Вектор», «Беретта», «Оазис».

Если газовая колонка гаснет во время работы

Отсутствует тяга.

Если в комнате плотно закрыто окно, нет притока свежего воздуха, колонка перегревается и срабатывает автоматика, которая ее отключает. Если после этого вы открыли окно, через 10 минут включили колонку, а она работает, значит причина найдена.

Тяга снижается и при засорении вентиляционного канала. Чтобы проверить тягу, надо открыть форточку и закрыть листом бумаги канал: если лист держится, то тяга нормальная. Также ее можно проверить зажженной возле вытяжного канала спичкой: если пламя станет горизонтальным, значит тяга хорошая, если нет, то надо прочистить канал.

Неисправности водяного узла.

Горелка в газовой колонке может гаснуть и в случае недостаточного давления воды. Причиной этого может быть засорение сетчатого фильтра. Чтобы его почистить, надо открутить подачу воды и почистить сеточку.

Устраняем течь в соединениях.

На трубе, что обеспечивает подачу воды в радиатор газовой колонки, обязательно должен быть установлен кран, также кран должен быть обязательно установлен на трубе, по которой проводится подача газа. Все водопроводные соединения сделаны при помощи накидных гаек, а герметизация – посредством резиновых прокладок.

От перепада температур и со временем эластичность прокладок уменьшается – это приводит к тому, что из соединений течет вода. Необходимо делать периодическую замену прокладок. Если одной прокладки недостаточно и вода течет из соединения, то надо поставить две прокладки.

Чистим запальник.

Через некоторое время запальник забивается сажей, пламя фитиля уменьшается, и газ, выходящий из горелки, не сразу загорается. При накоплении газа может произойти взрыв. Чтобы его предотвратить, необходимо срочно почистить запальник.

Нужно прочистить отверстия для подачи воздуха. Для этого снимается жиклер и при помощи тонкой проволоки чистится дюза. Некоторые колонки имеют автоматический электроподжиг, но у него есть недостатки: при слабом давлении воды он работает нестабильно, периодически надо менять батарейки.

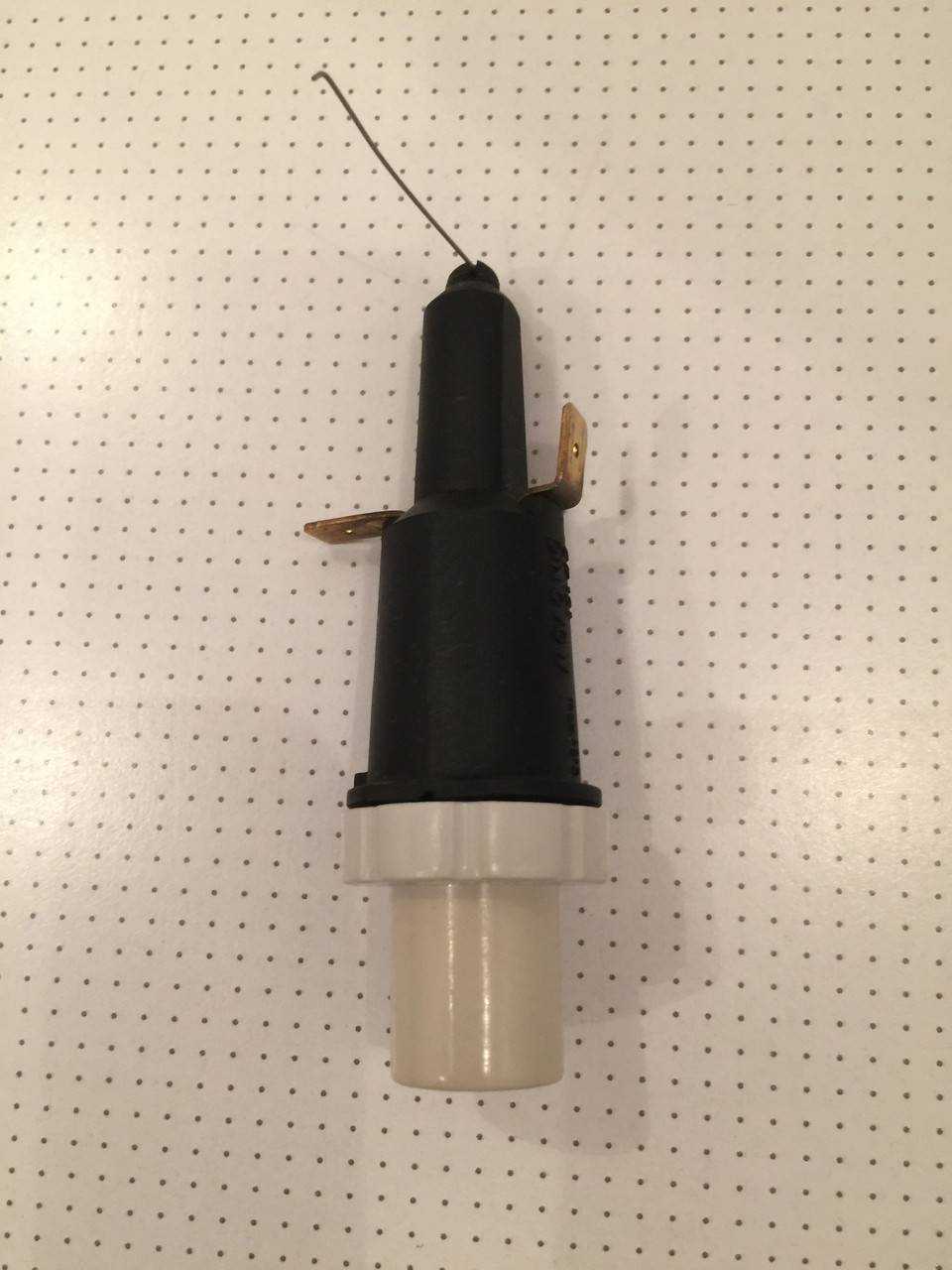

Батареи или генератор

Такой вид неисправности возможен только у приборов с автоматическим розжигом. Например, не загорается газовая колонка Нева (фото). Часто в инструкциях указывают большее значения время работы батареек.

Чтобы устранить причины неисправности, необходимо проверить кнопки включения. Если надо, заменить батарейки или генератор автоматической колонки.

У некоторых приборов, например, у водонагревателя Астра, возможно окисление батареек. Нужно зачистить контакты. Нарушены контакты электрической цепи. Может произойти окисление штока. Его надо почистить и смазать. При поломке блока управления или клапана необходима их замена.

Особенности модели

Выделим ряд преимуществ, которыми эта колонка способна порадовать потенциального покупателя:

  • Компактность и эргономичность. Размеры агрегата весьма скромны и составляют 565х290х221 мм. При этом вся конструкция выдержана в лучших стандартах эргономики – удобная панель управления и минималистичный дизайн являются характерными чертами модели.
  • Высокие эксплуатационные качества. Проектирование газовой колонки NEVA 4511 происходило с учетом того, что техника будет работать преимущественно в непростых условиях российского климата. Из-за этого ее сделали выносливой, прочной, долговечной и высокопроизводительной. Кроме того, модель 4511 приспособлена для работы в условиях низкого давления в системе водоснабжения, что можно считать важным плюсом для пользователей из нашей страны, где перебои такого рода случаются довольно часто.
  • Безопасность и надежность. Агрегат оснащен датчиком контроля пламени, что снижает риск непредвиденной аварии в сотни раз.
