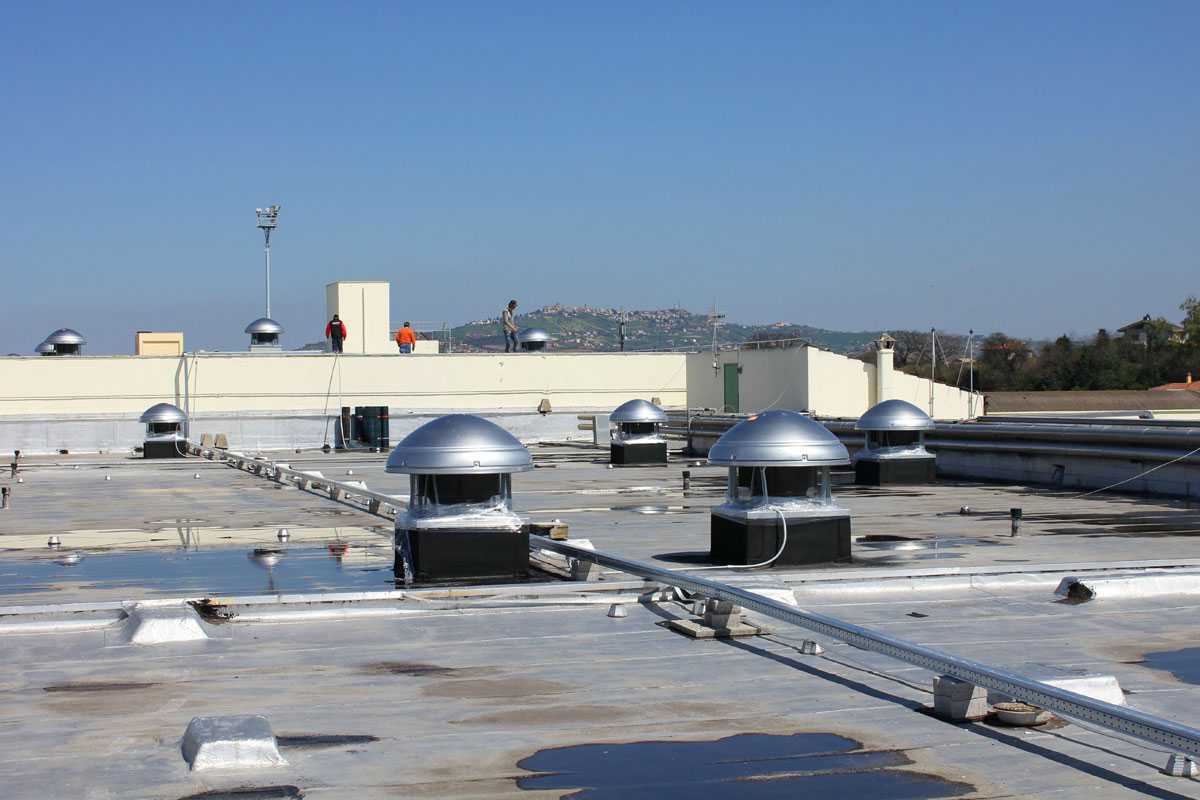

Монтаж крышных вентиляторов

Виды дымоудаляющих вентиляторов

Сегодня существует три типа вытяжных устройств, которые различаются между собой конструктивными особенностями. Рассмотрим их характеристики.

Осевой вентилятор

Это устройство является одним из самых распространенных дымососов простой и надежной конструкции.

Блок удаления дыма отличается высокой эффективностью удаления дыма и дыма, а также простотой обслуживания.

Осевой вытяжной кожух

Основным элементом этого агрегата является поворотная ось, на которой закреплено несколько лопастей.

К этому типу устройств относится, например, вытяжной вытяжной вентилятор VEZA. Он отличается простотой конструкции, монтажа и безотказной эксплуатацией на долгие годы.

Диагональный вентилятор

Это устройство является модификацией осевого вентилятора, но имеет некоторые конструктивные улучшения.

Основное отличие этих вентиляторов от предыдущих в том, что у них немного другая форма лопастей.

Диагональный вытяжной вентилятор для крыши

Центробежный/радиальный вентилятор

Это устройство отличается от предыдущих дымоудалений конструкцией и способом удаления дыма. Вентилятор имеет особую форму лопастей, которые вращаются, создавая центробежную силу. За счет этого получается, что вентилятор как бы засасывает загрязненный воздух из помещения, вытягивая его наружу.

Центробежный вытяжной вытяжной вентилятор

К этому типу устройств относится вытяжной вытяжной вентилятор КРОВ. Он отличается высокой степенью дымоудаления, безопасностью эксплуатации, простотой установки и последующего обслуживания.

Особенности монтажа вентилятора для дымоудаления

Монтаж дымососов может производиться несколькими способами, выбор которых зависит от некоторых факторов.

К основным из них можно отнести:

1. тип кровельного покрытия здания (мягкое / твердое);
2. значение угла наклона кровли по отношению к горизонту;
3. внешний вид вентилятора;
4. габаритные размеры дымохода.

Если вентилятор будет устанавливаться в новостройке, необходимо заранее подготовить место для его установки.

Монтаж вытяжного вытяжного устройства

Для этого проводятся работы:

• обеспечить стяжку места установки;
• об установке специальных оцинкованных юбок и фартуков, которые располагаются по контуру корпуса вентилятора;
• восстановить целостность изоляционных слоев кровли.

Перед тем как приступить к установке кровельного дымососа, необходимо убедиться, что зона его установки и окружность в радиусе 3 метра выполнены из негорючих материалов.

Корпус дымососа изготовлен из стали, обладающей повышенной прочностью, а его поверхность покрыта специальным антикоррозийным слоем. Такие конструкции можно устанавливать на жестких или мягких кровлях.

Монтажная втулка для вытяжного вытяжного устройства

Монтаж на крышах с твердым покрытием намного проще

В процессе монтажа важно соблюдать правильность монтажа корпуса дымовой системы и вентилятора, используя специальные крепежи от одного производителя

Часто их предлагают в комплекте с оборудованием. После завершения монтажа всех элементов конструкции оставшиеся пространства заделываются герметичным составом.

Что учитывать при выборе

Учитывая требования, которые приводились выше для крышных вентиляторов, можно легко составить список нюансов, на которые стоит обращать внимание при покупке конкретного экземпляра:

• способ монтажа;
• мощность двигателя;
• отказоустойчивость;
• объем удаляемого воздуха;
• скорость вращения.

Вентилятор для удаления дыма, который будет установлен на крыше должен иметь простую систему монтажа. От этого будет зависеть, какие доработки потребуется сделать на кровле. Кроме того, при должной сноровке его можно смонтировать самостоятельно. Мощность двигателя должна браться с запасом в 10%. Это необходимо для максимальной эффективности. Обмотки двигателя должны быть дополнительно защищены лаком и находиться в герметичном корпусе. Если модель уже определена, тогда стоит поинтересоваться у монтажников, сколько приблизительно служат такие вентиляторы. В паспорте устройства должна быть заявлена отказоустойчивость.

Если этого нет, тогда такой прибор окажется абсолютно бесполезным при возникновении пожара. Объем удаляемого воздуха должен быть максимально возможным. Необходимо подсчитать объем самого помещения и посмотреть на показатели производительности вентилятора. За один час он должен быть способен несколько раз заменить массы в полном объеме

От скорости вращения двигателя напрямую зависит производительность, поэтому важно брать агрегат с максимальными показателями.

Расчет основных параметров

Нормативный объем притока

Определение объема приточного воздуха производится согласно требованиям нормативной документации и показателя кратности обмена.

Также объем определяется в зависимости от типа помещения и его назначения:

1. Жилые здания – 20 куб. м/час (временное нахождение), 60 куб. м/час (постоянное нахождение);
2. Подсобные сооружения – 180 куб. м/час.

Диаметр воздуховодов

Для определения диаметров элементов системы с естественным притоком без установки оборудования для принудительной циркуляции потоков расчеты ведут, опираясь на такие показатели:

1. Сечение отверстия вентиляционного вывода;
2. Площадь помещения.

Более точные цифры получаются путем сложных расчетов.

Проведение монтажных работ

Стакан. Монтаж крышных вентиляторов на твердую поверхность начинается с фиксации на свое место стакана. Он может иметь форму круга или квадрата, изготовленную из оцинкованной стали или железобетона. Присутствие колодезных отверстий или вентиляционных шахт дает повод для постановки такого устройства.

В другом варианте стакан ставится в вертикальную позицию на главное основание кровли. Диаметр стаканов изнутри может иметь показатели в 700, 1000 и 1450 мм, в то время как высота соответствует 400 мм.

Затем поддон устанавливается на основание стакана, при этом обратный клапан крепится к самому вентилятору.

Варианты установки вытяжного крышного вентилятора.

Поддон. Этот элемент собирает влагу и избавляется от ненужной сырости. Для монтажа поддона используются болты, гайки и шайбы. Этот элемент закрепляется на стакан еще до определения вентилятора на свое место. Перед проведением главных работ в средней части поддона делаются проемы диаметром 14 мм, расстояние между ними равно 200 мм. Стенки боковых частей и тяги укрепляются болтами.

Обратный клапан. Этот элемент закрепляется на вентилятор перед его фиксацией на стакан

Накануне проведения мероприятий по монтажу важно прикрутить транспортировочные винты, которые останавливают створки клапана. Следует проверить эту часть на предмет беспрепятственного перемещения.

Вентилятор не должен ставиться на клапан, это поможет избежать его перекашивания. Его укрепляют с помощью шпилек, приваренных к стакану. Количество таких элементов может доходить до 8 штук. Чтобы избежать протечек, вентилятор фиксируется на стакан, основание посадочной площадки заранее смазывается герметиком.

Канальные вентиляторы для прямоугольных воздуховодов — основные нюансы монтажа

Сразу отметим тот факт, что большинство канальных вентиляторов с прямоугольным или квадратным сечением можно устанавливать в любых положениях — горизонтально, под наклоном, вертикально. Это существенно расширило сферу применения агрегатов этого типа, что и вызвало все большую популярность подобных моделей для организации вентиляции на коммерческих и административных объектах. Единственное исключение составляют только крышные канальные вентиляторы, которые должны монтироваться исключительно в горизонтальном положении.

При монтаже необходимо придерживаться следующих правил:

Виды вентиляторов

Различные виды вентиляторов

В зависимости от условий использования и поставленных целей можно использовать различные типы вентиляторов.

Для установки на крышу чаще всего используются следующие виды вентиляторов:

• Осевой. Один из самых распространенных типов вентиляторов на сегодняшний день. Представляет собой систему лопастей, вращающихся с определенной скоростью вокруг оси (отсюда и название). Такая конструкция является наиболее просто в изготовлении и обслуживании, но в тоже время чрезвычайно эффективной, благодаря чему заслужила большую популярность во многих сферах человеческой жизни, в числе и в качестве вентиляторов для удаления дыма.
• Диагональные вентиляторы являются дальнейшим развитием осевых систем. Благодаря особой форме лопастей, воздух в таких вентиляторах всасывается в осевом направлении, а выводится в диагональном.
• Центробежные вентиляторы, так же называемые радиальными, схожи с предыдущими двумя, однако конструкция их несколько сложнее. Работа таких вентиляторов основана на центробежной силе, возникающей при всасывании воздуха через лопасти особой формы.

Таким образом, устройство различных типов вентиляторов в принципе одинаково, однако благодаря оригинальным конструкторским решениям имеет ряд нюансов, выделяющих каждый из них в ряду остальных.

Принятие решения об использовании конкретного крышевого вентилятора в рамках определенной ситуации должно приниматься на основе эксплуатационных условий и задач, решение которых ставится перед системой дымоудаления.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена.

Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж.

При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода.

В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов.

Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Разновидности кровельных вентиляционных систем

Различают модели по габаритным размерам, уровню производительности, мощности устройств, силе звукового давления. Среди большинства кровельных моделей можно выделить следующие:

• Осевые устройства для монтажа на производственных или административных зданиях;
• Устройства КРОВ. Применяются исключительно в жилых домах и на производстве;
• Оборудование серии ВКРМ и ВКР. Эти серии призваны удалять объемы воздуха по сетям воздуховодов или же из различных помещений;
• Также можно выделить приборы, которые устанавливаются в зданиях, в которых используют открытый огонь для отопления, приготовления пищи.

Не стоит производить монтаж этого оборудования на каминные или же печные дымоходные системы.

Обзор производителей

Хорошо зарекомендовал себя производитель крышных вентиляторов для дымоудаления «Веза». В их модельном ряде есть приборы КРОВ-ДУ/ДУВ. Радиальные приборы Веза обладают высокой эффективностью. Увеличенный корпус позволяет создать большую тягу. Производитель Веза хорошо продумал систему монтажа прибора. Выброс отработанных масс производится вверх, при этом есть защита от попадания осадков. Есть преимущество применения на складах со взрывоопасными материалами

Стоит обратить внимание на ВРКВ-ДУ. Такой прибор для дымоудаления способен функционировать при температуре внешней среды до 45°

Изделие для дымоудаления может быть установлено на здания различного назначения. Это могут быть школы, больницы, жилые дома или склады с опасными веществами.

Интересную конструкцию и высокую производительность имеют вентиляторы ВКРС. Лопатки крыльчатки прибора для дымоудаления располагаются особым образом, поэтому можно говорить о его особой эффективности. КПД, который обеспечивается вентилятором для дымоудаления достигает 69%. Есть различные модели, которые подбираются под каждый конкретный случай. Для совместимых моделей вентиляторов дымоудаления можно использовать стакан для монтажа СМКВ. Он необходим для продления срока службы всех модулей прибора. СМКВ подбирается в зависимости от того, в каких условиях будет функционировать вентилятор. Это могут быть северные регионы или тропики.

Назначение и применение

Вентиляторы крышные предназначены для удаления из помещения через вентиляционный канал вредных выбросов, неприятных запахов, дыма, влаги. Они эффективно предотвращают образование конденсата на внутренних стенках здания и вентиляционных шахт, развитие заплесневелых грибков в строении с повышенной влажностью.

Вытяжные вентиляторы на крышу устанавливают в частных домах, в производственных цехах, на предприятиях общественного питания, больницах, офисах, в торговых центрах и других общественных и промышленных зданиях. В зависимости от того, какова этажность строения и объем проветриваемого помещения выбирают вид вентилятора.

3 Предназначение и основные типы

Обустраивая выход вентиляции на кровлю, следует знать об основных тонкостях предстоящей работы, разбираться в типах конструкций и их предназначении. Проходы через крышу могут использоваться в разных типах вентиляционных систем:

1. 1. Во внутренних комнатах коттеджа.
2. 2. В фановой трубе стояка канализации.
3. 3. В чердачном подкровельном пространстве.

Более того, порой эти проходы необходимы для прокладывания дымовых шахт и телевизионных антенн. В конце системы воздухоотвода находится специальный вентиляционный выход, который обустраивается с учетом всех требований к системе.

В настоящее время есть возможность покупать готовые комплекты выходов вентиляции для их дальнейшего монтажа на кровельных конструкциях из твердых и мягких материалов. Такие изделия позволяют быстро и качественно соорудить стояк вентиляции, чтобы защитить крышу от возможных протеканий, а также сохранить ее эстетическую привлекательность. Более того, подобные устройства являются естественной защитой вентиляционных каналов от проникновения различной грязи и осадков.

Высота и форма проходов через крышу определяется индивидуальными особенностями кровельной конструкции. Помимо труб с круглым сечением, в ход идут конструкции прямоугольной формы.

МОНТАЖ КРЫШНЫХ ВЕНТИЛЯТОРОВ

Центробежные и осевые крышные вентиляторы устанавливают на покрытиях промышленных и гражданских зданий. Для монтажа крышных вентиляторов используют типовые сборные железобетонные стаканы, устанавливаемые строительными организациями при монтаже покрытий (рис. 12.9). Внутренний диаметр стаканов

Рис. 12.9. Установка крышных вентиляторов на стакан: а — осевого; б — центробежного; 1 — вентилятор; 2 — поддон; 3 — закладная деталь (труба диаметром 20 мм); 4 — болт; 5 — гайка; 6 — шайба; 7 — прокладка; 8 — козырек

700, 1000 и 1450 мм, минимальная высота 400 мм. Стаканы имеют анкерные болты для крепления кожухов вентиляторов и отверстия с трубками диаметром 20 мм, заложенными на толщину его стенок и предназначенными для крепления поддона. Поддоны применяются для сбора влаги, конденсирующейся на металлических частях вентилятора в холодный период года, оборудуются дренажным трубопроводом диаметром 15—20 мм, присоединяемым к муфте нижней части поддона, который одновременно служит защитой от случайного попадания посторонних предметов в помещение при ремонте и монтаже вентилятора.

Крышные вентиляторы поднимают и устанавливают с помощью башенных, автомобильных кранов. Застропив вентилятор, его поднимают к месту монтажа, затем плавно опускают и устанавливают на стакан, на поверхность которого предварительно помещают резиновую прокладку. Анкерные болты, замоноличенные в стакане, пропускают через отверстия в основании вентилятора. Затем вентилятор крепят, навертывая на каждый анкерный болт две гайки.

В некоторых случаях (большая высота здания, многопролетные цехи промышленных зданий и др.) крышный вентилятор нельзя подавать непосредственно к месту монтажа. В таких случаях крышные вентиляторы устанавливают с помощью реечных домкратов (рис. 12.10). Подняв на кровлю крышный вентилятор краном, лебедками или другими средствами, монтаж выполняют следующим образом: на кровлю укладывают дощатый настил от места выгрузки вентилятора до места его установки; устанавливают вентилятор с помощью крана на две ранее поднятые на кровлю тележки, предварительно положив на них два разгрузочных швеллера № 8 длиной 4 м, и прикрепляют вентилятор к швеллерам болтами Ml6x80.

Между швеллерами и плитой вентилятора прокладывают два деревянных бруска высотой 40, шириной 100 и длиной 1300 мм. К месту монтажа подводят на тележках крышный вентилятор и устанавливают его над стаканом, стараясь совместить анкерные болты, замоноличенные в стакане, с отверстиями в плите вентилятора. При этом устанавливают на уложенные возле стакана 6 деревянные шпалы 1, четыре реечных домкрата 2 грузоподъемностью 5 т; приподнимают домкратами крышный вентилятор на 30 мм (рис. 12.10, б); снимают швеллеры и деревянные бруски и откатывают тележку; опускают крышный вентилятор на стакан и закрепляют его (рис. 12.10, в).

После окончания монтажа вентиляторы подключают к электросети и проверяют правильность установки вентиляторов под нагрузкой (независимо от типа вентилятора), в том числе на прочность и правильность соединения электродвигателя с вентилятором, на прочность крепления вентилятора и электродвигателя к опорам и на правильность балансировки колеса вентилятора. Кроме того, Прове-

Рис. 12.10. Последовательность (а — г) монтажа крышных вентиляторов с помощью домкратов:

1 — шпала: 2 — реечный домкрат; 3 — швеллер: 4 — деревянные бруски; 5 — платформа тележки; 6 — опорный стакан

ряют правильность вращения рабочего колеса вентилятора. Если направление вращения рабочего колеса не соответствует проектному, то его необходимо изменить, переключив фазы на зажимах электродвигателя. Всасывающее отверстие вентилятора, не присоединенное к воздуховоду, должно быть защищено металлической сеткой.

Сферы использования крышных вентиляторов

Элементы для вентиляции через кровли.

Нередко подобные сооружения устанавливают на предприятиях промышленной направленности, больших строениях общественного значения, в торговых организациях, на спортивных объектах, то есть везде, где существует опасность возгорания. Главной целью вентиляторов дымоудаления является стремительное выведение из помещения дыма, гари и копоти, возникших в результате возгорания или иного эпизода.

В частных домах такая система используется для отведения угарных масс, возникших в результате работы печей, каминов и газовых котлов. Монтаж таких устройств проводится через устройство вытяжки или пожарную систему вентилирования. Первый вариант схож с деятельностью кондиционера. Пожарный вентилятор срабатывает в случае возникновения опасности воспламенения.

Расчёт кровельной вентиляции

Задача расчёта вентиляции — определение необходимых параметров, при которых объём поступающего воздуха будет достаточным для эффективного удаления пара.

1. Для поступления наружного воздуха в подкровельное пространство в софите, подшивающем карнизный свес, должны быть устроены либо щель во всю длину шириной 20–25 мм, либо серия отверстий. Диаметр отверстий зависит от уклона кровли:
   • до 15o — 25 мм;
   • свыше 15o — 10 мм.
2. Суммарная площадь входных отверстий определяется из расчёта 200 мм2 на метр длины.
3. Вентиляционный зазор под кровельным покрытием должен иметь высоту не менее 50 мм.
4. Площадь выходных отверстий (под коньком или в аэраторах) должна быть на 10—15% больше площади входных отверстий.
5. Суммарная площадь отверстий для вентиляции чердака должна составлять примерно 0,02–0,03% площади чердачного перекрытия.
6. Скатные аэраторы следует устанавливать не далее 60 см от конька. Оптимальное расстояние — 15 см.

   Скатные аэраторы нужно располагать не далее 60 см от конька

Высота вентканалов над кровлей определяется с учётом их близости к коньку или парапету:

Канальные вентиляторы

Отдельно стоит сказать и об этом типе вентиляционного оборудования. Вентиляторы дымоудаления канальные монтируются в разрыв промышленных и бытовых воздуховодов. Они могут иметь различное сечение, но более распространены вентиляторы круглой формы.

Учитывая то, что во многих случаях такие устройства монтируются внутри помещения, существует необходимость их защиты от поражающих факторов пожара.

Вентилятор дымоудаления канальный Systemair MUB F

Так специалисты определили следующие требования:

• Вентилятор данного типа должен обеспечить удаление пожарных газов на протяжении не менее чем 60 минут. При этом, температура дыма принимается равной 600 градусам, так как остудить пожарные газы до меньшего значения в непосредственной близости от очага невозможно.
• Конструкция крыльчатки должна обеспечить защиту электродвигателя от воздействия высокотемпературных газовых смесей.
• Для присоединения вентилятора к сети воздуховодов чаще всего применяют фланцевые соединения или специальные гибкие металлические вставки.

При монтаже канальных вентиляторов стоит помнить о том, что большинство модификаций канальных вентиляторов могут монтироваться только в определенном положении. Незначительная часть устройств считаются универсальными, а большинство устанавливается на воздуховод только вертикально или горизонтально.

Обращайте внимание на способ установки при выборе определенной модели вентилятора. К преимуществам таких вентиляторов можно отнести то, что они могут монтироваться практически в любой точки сети вентиляции, они будут успешно и эффективно работать как на вытяжку, так и на нагнетание

К преимуществам таких вентиляторов можно отнести то, что они могут монтироваться практически в любой точки сети вентиляции, они будут успешно и эффективно работать как на вытяжку, так и на нагнетание.

Процесс монтажа

Первым делом осматривается кровля и выбирается место, где будет находиться прибор. Делается расчет предположительных нагрузок, которые будет оказывать вентилятор. В кровле изготавливается отверстие. Возможно, под вентилятор понадобится установить небольшую площадку, чтобы он находился строго горизонтально. Следующим шагом устанавливается специальный поддон. В зависимости от указаний производителя сверлятся отверстия и монтируются тяги. Чтобы в систему вентиляции не происходило обратного тока воздуха, понадобится клапан. Клапан монтируется в согласии с особыми требованиями, чтобы не возникало перекоса. Часто для этих целей наносятся специальные метки. Когда клапан и вентилятор совмещены, их можно поместить в стакан и зафиксировать. Чтобы влага не просачивалась через отверстие, края обрабатываются герметиком. Подробнее процесс монтажа прибора для дымоудаления можно посмотреть в видео.
