Как легко и просто отремонтировать утюг дома

Утюг Saturn из Китая

Считается, Сатурн покровительствует субботе. Любые начинания из рук вон плохо идут, получаются уродливым, некрасивым. Сатурн внешним видом удался, функция самоочистки работает плохо. Забегая вперед, скажем: внутри из бачка в камеру нагрева ведет отверстие, прикрываемое трехходовым ниппелем. Функция самоочистки соответствует верхнему положению, проток жидкости максимальный. Практически неработоспособно. Приведем руководство по проведению процедуры:

  1. Выставить нагрев регулятором максимальный.

  2. Рычаг расхода пара поставить на нуль.

  3. Поставить утюг вертикально, включить в розетку.
  4. Подождать, пока погаснет индикатор (управляется общим реле с нагревательным элементом, лампочку в основании ручки отлично видно на фото).
  5. Выключить утюг из розетки.
  6. Над ванной расположить утюг горизонтально.
  7. Выставить рычаг подачи пара в максимальное положение (на фото – капельки).
  8. Подождать, пока вода, пар стекут.

Вода, пар из дырочек политься отказались, после разборки оказалось: 6 из 19 отверстий фэйковые. Другого слова не приходит на ум. Выполнены в одном стиле, площадью бойлера перекрываются только передние 13. Фото подошвы прилагается, можно рассмотреть нужное.

Встала задача понять, почему именно не работает режим самоочистки. Является ли неисправностью. Начинаем разбирать утюг!

Неисправности и ремонт

Проблемы в работе, указывающие на поломку:

  1. струя пара слишком слабая или отсутствует вовсе;
  2. не происходит нагрева воды или температура недостаточна;
  3. пар выходит через отверстия, не предназначенные для его вывода;
  4. вместе с паром брызжет вода.

Знание устройства необходимо для выявления причины поломки аппарата. В нем несколько уязвимых мест.

Неисправности помпы

Неисправность помпы – частая причина, при которой наблюдается недостаточная мощность струи. В этом случае нужно полностью разобрать корпус, что может вызвать затруднения, так как в некоторых моделях (например, Филипс) он фиксируется винтами с уникальным рисунком шляпки. Поможет подходящая по размеру плоская отвертка, но в сервисе будут заметны попытки проникновения внутрь прибора.

Разборка и сборка помпы требует осторожности и терпения. Для начала при помощи мультиметра следует проверить вольтаж на внутренних клеммах, что подают напряжение к двигателю, и целостность его обмотки. Если сопротивление зашкаливает, а цепь разомкнута, то можно смело заявлять, что обмотка сгорела

В таком случае следует подобрать провод нужного сечения и перемотать двигатель, либо заказать новую помпу в сервисном центре

Если сопротивление зашкаливает, а цепь разомкнута, то можно смело заявлять, что обмотка сгорела. В таком случае следует подобрать провод нужного сечения и перемотать двигатель, либо заказать новую помпу в сервисном центре.

Нагревательный элемент

Если же отсутствует подача пара вообще или вода не нагревается, то проблема кроется в нагревательном элементе. Это наиболее уязвимая часть, поскольку он подвержен перегоранию. Либо выходит из строя термостат, размыкающий цепь по достижению максимальной температуры. Это происходит вследствие:

  • неправильной эксплуатации;
  • скачков напряжения в сети;
  • низкого качества самого прибора;
  • использования неочищенной воды.

Ремонт перегоревшего ТЭН в домашних условиях крайне нежелателен, поскольку может привести к замыканию и пожару. Здесь ничего не остается, кроме как обратиться в сервис. Все, что можно сделать – проверить, действительно ли он перегорел. Тестер в этом случае будет показывать обрыв сети. В нормальном состоянии он фиксирует сопротивление в 20-60 Ом.

Неисправность электроники отпаривателя

Сбой электроники – еще одна причина, почему не работает или работает неправильно отпариватель для одежды. Из-за недостаточной герметизации, на элементах схемы, дисплеях и кнопках могут оседать пар и накипь. Поскольку электрическая схема управляет рабочими процессами отпаривателя для одежды, это негативно сказывается на функционировании. Ремонт сводится к проверке работоспособности и замене сломанных электронных компонентов.

Механические повреждения

Помимо прочих, бывают механические неисправности, такие как:

  • нарушение герметичности жидкостных бачков;
  • повреждения паровых шлангов;
  • износ прокладок и вспомогательных запчастей;
  • поломка стоек и держателей.

В ситуации, когда в отпаривателе вместо устойчивой паровой струи идет пар с водой, имеет место механическое повреждение жидкостного резервуара. Трещины в емкости приводят к течи, и помимо того, что вместе с паром захватываются струйки жидкости, под устройством еще и натекает лужа.

Если не выдает пар, то помимо нарушений в работе помпы, можно заподозрить, что выходные отверстия в бойлере или на распылителе засорены накипью. Для прочистки используется специальная жидкость, которой промывается ТЭН и резервуар с трубками. Корпус предварительно обесточивается и разбирается.

Падение мощности паровой струи бывает следствием микротрещин в шланге, которые расширяются со временем, приводя к потере КПД. Исправить поможет только полная замена детали, поскольку герметизация подручными средствами даст временный эффект из-за повышенного давления пара.

В заключение важно отметить, в каких случаях стоит ремонтировать самостоятельно. Сейчас практически вся сложная техника имеет гарантийный талон, по которому сломанный прибор подлежит ремонту в сервисе. Если же по какой-то причине такой возможности нет (вышел срок гарантийного обслуживания, утерян талон или чек, либо гарантия вообще не оформлялась), только в этом случае можно попробовать починить своими руками

Если же по какой-то причине такой возможности нет (вышел срок гарантийного обслуживания, утерян талон или чек, либо гарантия вообще не оформлялась), только в этом случае можно попробовать починить своими руками.

https://youtube.com/watch?v=nxiFZAyzmBo

Отвлеченные умствования

Производители оправдывают превращение утюга в подобие кодового замка требованиями безопасности, дизайна и эргономики. Но, пардон, из видимого крепежа на утюгах как было 1-2 винта сзади, так и осталось. Причем детали корпусов старых утюгов делались их хрупкого бакелита и полистирола, а теперешние пластики по прочности соперничают с металлами.

На самом деле мы, увы, живем в век не вечных вещей. Одна из коренных установок потребительского общества неумолима: изделие массового спроса должно безупречно проработать (репутация производителя, а как же) не более 2-2,5 гарантийных сроков, а затем быстро и необратимо прийти в полную негодность. У ведущих производителей ширпотреба до половины и более конструкторского персонала задействованы на том, чтобы, не дай бог, изделие не оказалось слишком долговечным.

Как сказывается на экологии работа индустрии на мусорный бак, а на массовом сознании – привлечение действительно высококлассных специалистов к фактически вредоносной деятельности, вопрос другой, но утюг таким потугам почти не поддается: слишком он прост, а внутри него слишком жарко и влажно. Поэтому порча утюга на стадии конструирования сводится преимущественно к тому, чтобы затруднить его разборку вне сервисного центра. Тем не менее, починить утюг в домашних условиях подручными средствами все-таки можно, если знать, где и какие в нем могут быть спрятаны секретки и как их вскрывать, не рискуя испортить утюг окончательно.

Термозащита

Термопредохранитель (термичка) срабатывает, если температура подошвы утюга превышает 240 градусов или ток через ТЭН некое заданное значение. Т.е., термопредохранитель взамен негодного нужно подбирать также и по току в зависимости от мощности утюга:

  • 2200 Вт – 25 А.
  • 1500 Вт – 16 А.
  • 1000 Вт – 10 А.
  • 600 Вт – 6,3 А.

Избыточность термички по току нужна, т.к. 220 В это действующее (эффективное) значение сетевого напряжения; амплитудное равно 220 В х 1,4 = 308 В. Длительность полупериода частоты 50 Гц 10 мс, а время срабатывания термички 4-5 мс. Вдруг напряжение сети прыгнет до предельно допустимого значения 245 В, термопредохранитель на рабочий ток ТЭНа может сгореть в совершенно исправном утюге.

Термозащитные устройства утюгов

Термопредохранители бывают одноразовыми (поз. 1 на рис.), восстанавливаемыми, поз. 2, и самовосстанавливающимися, поз. 3. Первые сгорают и устанавливаться должны обязательно в диэлектрическом термостойком рукаве (обычно из стеклоткани), иначе весьма вероятен пробой напряжения сети на подошву. В восстанавливаемом термопредохранителе предварительно напряженная биметаллическая пластина «перещелкивается» и размыкает контакты. Для восстановления ее нужно через имеющееся в контакте окошко отжать до обратного щелчка чем-то острым. Самовосстанавливающаяся термозащита вернется в исходное состояние, если утюг отключить от сети и дать ему полностью остыть. Самовосстанавливающиеся термички конструктивно объединяются с терморегулятором (см. ниже) и всегда дополняются токовым предохранителем.

Виды утюгов и их устройство

Если говорить об электроутюгах, есть они трех типов:

  • Обычный, без отпаривания. В последнее время они непопулярны, но они — самые недорогие и компактные, могут приобретаться в качестве «походного» варианта. Для поездок, командировок и т.п.

    Утюг без пара и с паром

  • С отпаривателем. Внутри имеется встроенный резервуар для воды, в подошве многочисленные мелкие отверстия. Емкость расположена над нагревательным элементом утюга. Во время работы вода небольшими порциями (количество зависит от выставленного режима отпаривания) подается на нагревательный элемент, где превращается в пар и выходит через отверстия в платформе.
  • Утюги с парогенератором (гладильная система, паровая станция). У этих моделей есть отельная емкость для воды, в которую встроен свой нагревательный элемент. Емкость соединена с утюгом паропроводом и электрическим шнуром. Вода в емкости превращается в пар, он под определенным давление по паропроводу подается в подошву, выходит через отверстия.

    Паровая станция или утюг с парогенератором

Самые распространенные — утюги с отпаривателями, именно его ремонт и будем рассматривать дальше. Для начала стоит ознакомиться с его устройством. Так ремонт утюга своими руками будет проще. Зная состав устройства и назначение его частей можно назвать возможные причины проблем.

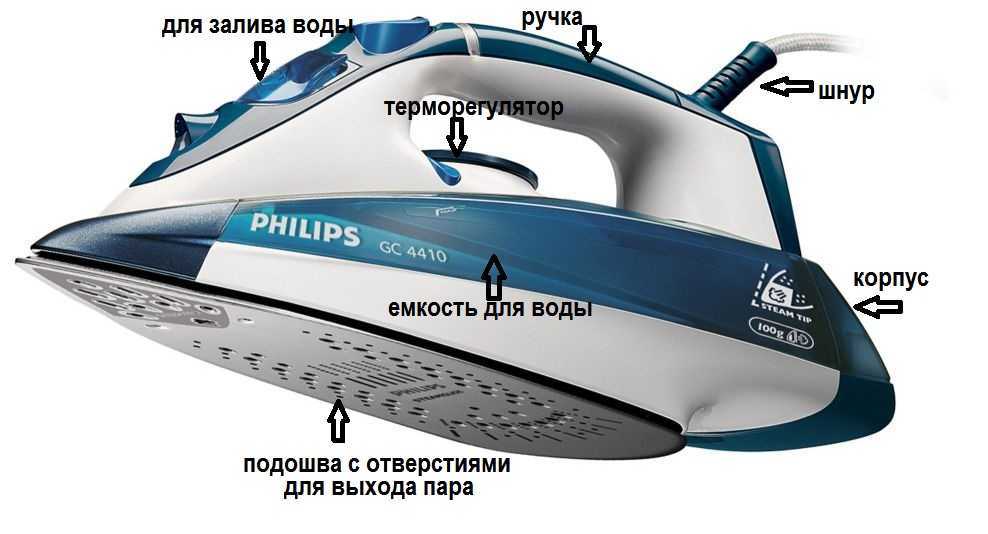

Если говорить в общих чертах, каждый утюг состоит из корпуса, ручки, терморегулятора и подошвы с отверстиями, через которые в зону глажки подается пар. Для поддержания режима отпаривания в корпус утюга встроена емкость для воды, также имеются регуляторы интенсивности режима отпаривания.

Общее устройство утюга с отпаривателем

Устройство системы отпаривания

Современные электрические утюги этого типа имеют несколько режимов отпаривания. Для понимания того, как все работает надо рассмотреть, как оно все устроено. Ведь часто ремонт утюга своими руками необходим не из-за того, что утюг не греется, а потому что не идет пар

И тут важно понимать в чем именно дело

В современных моделях есть три режима отпаривания, которые имеют индивидуальные кнопки. Каждая кнопка приводит в действие свою помпу, которая, в зависимости от настроек подает, требуемое количество воды. Есть такие режимы и помпы:

  • Мягкое (нормальное) отпаривание с регулятором интенсивности пара. Выставляете регулятор в нужное положение (обычно режимов 4-5) и пар подается  постоянно (пока не закончится вода) через определенные промежутки времени.
  • Паровой удар. Резкий разовый выброс пара, который происходит при нажатии на соответствующую кнопку.
  • Капельное орошение. Из маленького сопла, расположенного впереди на ручке, при нажатии кнопки распыляется небольшая порция воды.

    Устройство современного утюга с отпаривателем

Более простые модели (предыдущего поколения) имеют обычно разбрызгиватель и режим отпаривания. У них строение несколько иное. Первое отличие — регулятор нагрева подошвы перенесен на ручку (впрочем, не всегда), на ручке также находится регулятор пара, но выполнен он в виде поворотного диска.

Утюг с отпаривателем и разбрызгивателем (без парового удара)

Кнопка разбрызгивателя, в таких моделях утюгов, находится между регуляторами температуры и пара.

Электрическая схема утюга

Ремонт утюга своими руками невозможен без электрической схемы. Как видите, принципиальная схема электроутюга мало чем отличается от схемы чайника или бойлера. Основные отличия в форме нагревательных элементов и других «дополнительных» устройств.

Электрическая схема утюга

В схеме есть всего несколько элементов: соединительная колодка, нагревательный элемент, терморегулятор и термозащита. Термозащита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения при перегреве. Так как элементов схемы немного, ремонт утюга своими руками — не самая сложная задача.

Утюг включается, но не греет

Если утюг включается (горит индикатор), но не нагревается, значит, ток на прибор подаётся. Причиной поломки может быть сгоревший ТЭН или терморегулятор. Чтобы определить неисправность, нужно исследовать оба элемента.

Проверяем исправность ТЭНа

Как правило, к выводам нагревательного элемента подключаются индикаторы нагрева. Поэтому если лампочка продолжает гореть, а подошва остаётся холодной, причиной неисправности может быть перегоревший ТЭН. Элемент обычно наглухо вмонтирован в подошву и не подлежит замене.

Для проверки нагревателя необходимо проверить его контакты мультиметром. Если сопротивление будет отсутствовать, можно сделать вывод о неисправность детали.

Проверяем исправность терморегулятора

Если утюг не нагревается, а лампочка горит, проблема может крыться в неисправном терморегуляторе. Чтобы добраться до этого узла, прибор необходимо разобрать полностью.

Сняв корпус, необходимо визуально оценить состояние контактов и соединений на предмет обрывов и окисления. Если видны внешние повреждения, необходимо их зачистить мелкозернистой наждачной бумагой. Если нет – определить работоспособность детали, замерив сопротивление, или проверив напряжение отвёрткой с индикатором, последовательно прижимая её к контактам

Поскольку для проверки отвёрткой утюг должен включаться в сеть, при замерах необходимо проявлять крайнюю осторожность. https://www.youtube.com/embed/_7Rfwjv2DaI

Как правило, в моделях известных производителей термопредохранитель встраивается в разрыв контактов ТЭНа с одной стороны, а терморегулятор – в разрыв с другой. Например, если не включается утюг Philips, может быть неисправен один из перечисленных элементов. Сопротивление между контактами ТЭНа при этом будет отсутствовать. Соответственно, для обнаружения истинной причины неисправности необходимо прозвонить каждый участок, начав с предохранителя (вероятность, обнаружить сгоревший терморегулятор при исправном защитном элементе крайне низка).

Особенности утюгов браун

Утюг устроен достаточно просто, и если вы обладаете хотя бы начальными познаниями в технике, то легко сможете его отремонтировать

Главное — запаситесь терпением и держите перед глазами этот мастер-класс, чтобы не упустить ничего важного. Обычно причина того, что подошва утюга остаётся холодной, кроется в отсутствии тока в каком-нибудь из узлов электроцепи утюга. Модель Браун Фристайл оснащена функцией автоматического отключения утюга, если он находится без движения, за которую отвечает специальный блок, в этом его особенность

И, как всякий технический наворот, зачастую именно он является причиной поломки. По статистике, на первом месте по ремонтам стоит накипь на подошве отпаривателей, а на втором – неисправность модуля позиционной защиты. Но чтобы знать, где его искать, нужно познакомиться с электрической схемой вашего утюга

Модель Браун Фристайл оснащена функцией автоматического отключения утюга, если он находится без движения, за которую отвечает специальный блок, в этом его особенность. И, как всякий технический наворот, зачастую именно он является причиной поломки. По статистике, на первом месте по ремонтам стоит накипь на подошве отпаривателей, а на втором – неисправность модуля позиционной защиты. Но чтобы знать, где его искать, нужно познакомиться с электрической схемой вашего утюга.

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Разбор корпуса

Далее расскажем, как производится разборка утюга Philips Azur Ionic для ремонта или чистки. Другие модели нидерландского производителя, которые выпускались в последние годы, например, Philips Azur Performer Plus, разбираются похожим образом. Для этого достаточно иметь под руками шлицевую и крестообразную отвертки.

Иллюстрация

Порядок действий

Аккуратно снимите крышку, расположенную в задней части утюга. Она легко поддевается отверткой. Красным кружком обозначено место расположения крепежного шурупа под резиновой заглушкой, которая тоже легко снимается

Отверните крепежный шуруп и снимите пластиковую крышку

Открутите два шурупа, которыми крепится подошва (см. фото). Нужно также отвернуть крепеж и снять клеммы, удерживающие сетевой электрический шнур

Аккуратно поддевайте отверткой пластиковую вставку ручки, перемещая ее вдоль корпуса с обеих сторон, пока не отсоедините все защелки

Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону

Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга

Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия

Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой

Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке

Для того чтобы добраться до платформы с парообразующим отсеком, придется открутить еще три крепежных шурупа. Два возле разъема и один в носовой части

Теперь можно очищать подошву от ворса, грязи и пыли. Удалите накипь внутри парообразователя, залив туда раствор уксусной или лимонной кислоты. Поместите нижнюю часть платформы в этот же раствор. Когда химическая реакция прекратится, тщательно промойте деталь проточной водой и высушите феном. Сборка электроутюга производится в обратном порядке

Итак, если вы столкнулись с тем, что утюжок перестал работать, не расстраивайтесь. В большинстве случаев можно быстро разобрать и отремонтировать его своими руками. Для разборки, диагностики и ремонта достаточно просто иметь минимальный набор инструментов и мультиметр.

Основные неполадки

Новенькие модели утюгов могут иметь большое число компонентов, но, как мы разобрались, в каждой из них будут четыре знакомых детали. Самые распространенные неисправности как раз-таки и касаются этих компонентов:

  1. Подошва отказывается нагреваться. Возможно, прибор нуждается в срочном ремонте предохранителя или терморегулятора. Первый может страдать от разрыва в контактах, а у второго они могут окислиться.
  2. Устройство не включается. Как упоминалось выше, множество проблем связано именно с кабелем питания. Но не стоит забывать и о терморегуляторе, который с забитыми отверстиями далеко не пойдет — тут не обойтись без чистки.
  3. Вышел из строя температурный регулятор, что мешает менять режимы работы.

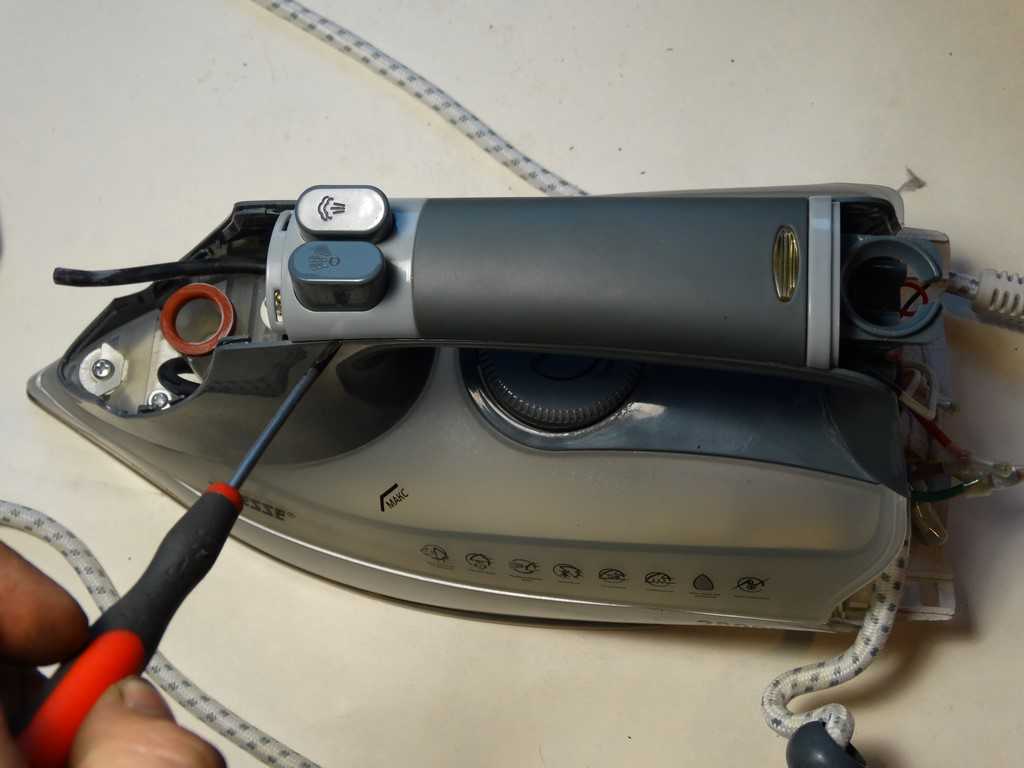

Как разобрать утюг Bosch? Для того чтобы понять, что делать дальше, нужно научиться разбирать устройство:

  1. Найдите винт на задней стенке, выкрутите его и снимите крышку.
  2. Обыщите корпус на предмет наличия спрятанных замков или выступов. Если таковые имеются, то аккуратно подденьте их острым предметом.
  3. Выкрутите оставшиеся винты и достаньте емкость.
  4. После демонтажа бака осмотрите все внутреннее строение прибора.
  5. На защитной крышке выкрутите несколько винтов и получите доступ в электросхеме.

Инструмент

Чтобы успешно отремонтировать утюг, давайте подготовим сначала кой-какой самодельный инструмент; много времени это не займет и существенных расходов не потребует:

  • 2-4 отжимника для крышек;
  • отжимник для скрытых защелок;
  • дешевый светодиодный фонарик (именно светодиодный) и лупу;
  • полоску замши, пилку для ногтей, спирт;
  • или, взамен п. 4 – ластик карандашный, ластик чернильный, кусочек чистой тряпочки, спирт.

Отжимники

Вскрытие верхней крышки утюга столовым ножом

Отжимник для крышек делается из верхнего, самого прочного слоя бамбука размерами и толщиной с палочку от мороженого; один его конец срезается на клин. Крышки на корпусе утюгов часто ставят на защелки без фиксации. В сервисном центре такую крышку сжимают специальными клещами и вынимают. Чтобы снять ее кустарным способом, крышку нужно поддеть: зубья защелок без фиксации скошены с обеих сторон и выходят из пазов неповрежденными. Но вскрывать крышки на тугих защелках столовым ножом или широкой отверткой, как на рис. справа, не надо: сталь оставит на пластике следы. Прочность поверхностного слоя бамбука на изгиб выше, чем у пластиков, а на сдвиг ниже. Поэтому бамбуковый отжимник правильно поддетую крышку снимет, но, возможно, с поверхности помнется сам, не повредив пластик. Если же крышка не поддета неправильно и не поддается, бамбуковый отжимник сломается, не испортив утюга. Действуют бамбуковыми отжимниками попарно, поддевая деталь с 2-х сторон.

Хороший тонкий отжимник для фиксируемых защелок получается из срезанной на клин пластиковой мешалки для кофе, которые выдают кофейные автоматы. Отжимник из мешалки проходит в любую щель и аккуратно отводит усы защелок с фиксацией, не царапая и не ломая ни их, ни детали корпуса.

Фонарик и лупа

Дешевые мини-фонарики на светодиодах дают очень жесткий свет с резкими тенями. В данном случае это достоинство: такой свет глубоко проникает в тонкие щели, и под лупой можно разглядеть, что там держит деталь. Для этого сначала поддевают крышку, которую непонятно как снимать, бамбуковыми отжимниками, подсвечивают и разглядывают, что там держит.

Как управляться с защелками

Лучше всего, конечно, найти схему разборки утюга данной модели, но попробуйте-ка! И типовых схем расположения секретных запоров тоже не ищите: они могут быть разными у одной и той же модели одного и того же изготовителя. Читали в инструкциях: «Производитель оставляет за собой право вносить в конструкцию изменения, не влияющие на работоспособность изделия»? Т.е., при разборке утюга скрытые соединения скорее всего придется искать самому.

Надо сказать, западные фирмы постепенно отходят от принципа: «Сам чинить хочешь? Что ж, ломай и новый покупай!» Но азиаты упорно за него держатся. Напр., если ваш утюг китайский, то носовой крепежный винт (см. далее) скорее всего окажется не под крышкой заливочной горловины, а… под кнопками подачи воды и пара!

Скрытые защелки в кнопках утюга

Подсветим, посмотрим. Видите обведенное зеленым на рис? Так вот, это не защелка, а скользящий шип в пазу. Защелки с другой стороны кнопок. Чтобы кнопки снять и разобрать утюг, нужно:

  • Подать кнопку вперед.
  • Вставить сзади нее отжимник из мешалки.
  • Отжать защелку.
  • Не вынимая отжимника, поднять кнопку вверх до упора. Должен быть слышен слабый щелчок зуба защелки, вышедшего из паза.
  • Придерживая кнопку, чтобы не упала, вынуть отжимник.
  • Продолжая придерживать кнопку, подать ее вперед с наклоном, чтобы скользящий шип вывернулся из паза.
  • Проделать то же самое с другой кнопкой.

Фасонный крепеж

Винты в утюгах западных производителей чаще всего или обычные с крестовым шлицем или под шестигранник. Покупать для последних спецотвертку с набором бит для разового ремонта нет смысла: винт с шестигранным шлицем элементарно отворачивается плоской отверткой с тонким жалом подходящей ширины. Ею же можно отворачивать винты со шлицом трилистник, которые очень любят китайцы, (справа на рис.), но без сильного нажима: боковое усилие при этом создается значительное и винт в резьбе может просто заклинить. Если винт сидит туго, его срывают серией мелких рывков, переставляя отвертку в другие пары пазов.

Фасонные винты

Сложнее всего будет отвернуть винт со шлицом TORXX (справа на рис.): ножницы или пинцет его возьмут, только если винт болтается в резьбе. Удобнее всего винты TORXX отворачивать без спецключа малыми плоскогубцами-утконосами; можно и бокорезами, но тогда на перемычке шлица останутся вмятинки. Винту от них ничего не будет, но опытный мастер, вдруг к нему попадет этот утюг, накинет на ремонт за предыдущий неквалифицированный доступ.

Нарушение целостности сетевого шнура

Электрический шнур — распространенный фактор поломки утюга. Поскольку это самая подвижная часть прибора, часто неисправность состоит в повреждении изоляции при его перегибе или завивании. Поэтому утюг может перестать включаться, или его подошва может слабо греться. Если сетевой шнур все-таки деформирован, то в первую очередь следует заизолировать его поврежденные части.

После этого его надо прозвонить мультиметром. Во время прозвона шнур необходимо разогнуть во все стороны, особенно там, где есть или возможны повреждения. Также требуется изолировать провода в процессе работы — это обеспечит безопасность от поражения электротоком. Если прибор не прозванивается, то провод следует заменить.

В утюги устанавливают особый гибкий провод, покрытый оболочкой из ткани, поэтому больше никакие шнуры к утюгам не подходят. Для замены нужно приобрести новый специальный электрический шнур.

Работы по разборке

Несмотря на маленькие габариты прибора, разобрать его не так уж просто, как может показаться на первый взгляд. Дело в том, что крепежи находятся под декоративной отделкой в труднодоступных местах.

Как правильно разобрать утюг от Филипс? Порядок выполнения работ рассмотрим на примере прибора фирмы Браун. Дело в том, что конструкции двух этих утюгов одинаковы, поэтому и разборка их осуществляется по единой схеме. Прежде чем приступить к разборке, необходимо подготовить инструмент, а именно крестовую и плоскую отвертки. Работы по разборке выполняются в следующем порядке:

При помощи отвертки откручиваются два болта крепления задней крышки.

Снимается центральная накладка, идущая от задней стенки к регулятору. Она поддевается с помощью плоской отвертки и легко снимается.

Снимается ручка регулятора температурного режима

При снятии ручки следует быть внимательным, так как там находится пружинка (для трещотки), важно не потерять ее.

Далее снимается блок управления вместе с разъемом нагревательного элемента.

Снимается индикатор вместе со шнуром питания. Корпус индикатора крепится на двух защелках к корпусу утюга

Для извлечения понадобится длинная отвертка, с помощью которой поочередно отгибаются защелки, и вынимается индикатор.

Далее вынимается вся электрическая часть, достаточно вытянуть ее назад, приложив немного усилий.

Снимается заглушка распылителя воды, за которой находится винт крепления. Он откручивается при помощи крестовой отвертки.

На задней части отсоединяются две защелки крепления корпуса, и снимается подошва.

После выполнения работ по устранению неисправности сборка осуществляется в обратном порядке.

Таким нехитрым методом производится разборка утюга. Главное, иметь немного времени и запас терпения. К слову, такой порядок разборки подойдет также к утюгам фирмы Бош.

Также необходимо рассмотреть, как разобрать утюг фирмы Скарлет. Принцип разборки в данном случае немного отличается от предыдущих моделей. Последовательность действий выглядит следующим образом:

  1. С помощью ножика или ножниц снимаем защитный колпачок в задней части прибора, за которым находится винт крепления.
  2. Головка винта имеет специфическую форму, для откручивания которой не подойдет ни крестовая, ни плоская отвертки. При отсутствии специального инструмента можно воспользоваться ножницами. Рекомендуется заменять винт на новый, с формой головки под отвертку.
  3. Далее снимается крышка, закрывающая отверстие для залива воды, и с помощью крестовой отвертки откручивается болт.
  4. Снимается верхняя часть ручки и задняя крышка, за которой скрываются контакты подключения шнура питания. После этого откручиваются оставшиеся винты.
  5. Извлекается ручка терморегулятора при помощи лезвия ножа и небольших физических усилий.
  6. Далее снимается облицовочная часть утюга.
  7. С помощью крестовой отвертки отвинчиваются оставшиеся винты крепления, и снимается подошва.

Вот собственно такими действиями и производится самостоятельная разборка современного парового утюга.

Виды электрических приборов

Это самая распространенная бытовая техника, поэтому и с поломками ее хозяева сталкиваются довольно часто. Утюги бывают трех типов.

  1. Обычные, лишенные функции отпаривания. Сейчас они не так популярны, однако их небольшая стоимость и компактность позволяет использовать такие приборы в роли «походного» варианта, спасающего одежду в поездках.
  2. Проборы, имеющие отпариватель, — емкость для воды. На подошве этих удобных устройств есть небольшие отверстия, предназначенные для выхода пара. Данные утюги сейчас, наоборот, очень востребованы.
  3. Утюги с парогенератором — паровые станции. У этих приборов отдельный резервуар для воды, в него встроен нагревательный элемент, а пар к подошве утюга подается через специальный паропровод.

Приборы с отпаривателями — золотая середина, именно этим и объясняется их популярность. Ремонт таких устройств не слишком сложен, главное — «докопаться до истины» — найти виноватых в поломке.

Что у кого не так

Тефаль

Своеобразием отличается ремонт утюга Тефаль. Первое, корпус у него снимается вместе с верхней крышкой. Второе, носовой винт спрятан под крышкой дозатора воды (слева и в центре на рис.); он виден сквозь полупрозрачный пластик. Третье, чтобы добраться до помп, нужно снять верхнюю крышку уже при снятом корпусе. Ее винт спрятан под кнопками (справа на рис.), и его нужно вывернуть, чтобы можно было снять крышку.

`img-12`

Крепление крышки утюга Тефаль

Наконец, Тефаль – лидер производства беспроводных утюгов. Они бывают нескольких типов: с контактами на площадке, с термоаккумулирующей подошвой, с отбрасываемым (отстреливающимся) шнуром. Первые два для любительского ремонта непригодны, а последний вроде бы неисправный может оказаться вполне рабочим.

Шнур от утюга отбрасывает толкатель, действующий от отдельного триггерного механизма со своей биметаллической пластиной. Т.е., если вы, к примеру, прогладили обшлага и хотите еще подогреть утюг, вставив шнур, а он не лезет, то утюг еще недостаточно остыл. Нужно дать ему еще остыть, вставить шнур, повернуть регулятор на больший нагрев и ждать, пока шнур не отскочит. Неудобно, конечно, поэтому утюги с отстреливаемым шнуром особым спросом не пользуются.

Филипс

Особенность утюгов Филипс – двойной корпус. Напр., популярный Азур сначала разбирается в обычной последовательности, поз. А на рис., но крепление задней крышки – 2 винта снизу. Под декоративным корпусом с помпами оказывается внутренний с защитой (поз. Б), а уже под ним – массивная подошва (фактически, третий корпус) с терморегулятором и термичкой, поз. В.

`img-13`

Разборка утюга Филипс Азур

Бош

`img-14`

Крепление задней крышки утюга Бош

Конструкцию утюгов Бош можно считать типичной, а разборка Бошей даже легче прочих: задняя крышка на одном винте и без хитрых креплений. Чтобы ее снять, нужно, вывернув винт, потянуть назад за вводный шланг сетевого шнура (см. рис. справа), крышка откинется вместе с шарниром, после чего дальнейшая разборка особенностей не имеет.

Браун

`img-15`

Проржавевший парогенератор утюга

Врожденный порок недорогих утюгов Браун – тонкостенный бак парогенератора из оцинкованной стали и крепление кожуха терморегулятора отгибаемыми лапками из нее же. То и другое отлично ржавеет, см. рис. справа, после чего ремонт утюга теряет смысл.

Как сделать пар

`img-16`

Неправильная чистка утюга от накипи

Такой же врожденный порок всех без исключения утюгов с паром – накипь. Удалить ее из неразборного резервуара парогенератора трудно, и ни в коем случае не следует для этого кипятить утюг в сковороде с уксусом, как на рис. Пары уксусной кислоты сделают хрупким пластики, разъедят до шероховатости никель на подошве, а если она с тефлоновым покрытием, то оно начнет отслаиваться. Во-первых, утюг для чистки нужно разобрать до подошвы, см. напр. видео, как чистить Philips 3240:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Закупки с умом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
