Ремонт утюга: разборка, характерные неисправности и способы их устранения

Типичные проблемы

Подача пара в утюгах марки Тефаль осуществляется посредством специальной кнопки, которая давит на полую трубку. Определённое усилие передаётся соответствующему контакту. Из-за частого давления деталь раскалывается и не подлежит восстановлению. Исправить положение может применение термоусадочного шланга, продающегося в магазине радиоэлектроники. Его следует надеть на пластиковую трубку и нагреть зажигалкой. После восстановления деталь можно установить на своё место.

Ещё одна неисправность может возникнуть из-за повреждения шнура питания. В таком случае требуется провести проверку предохранителей. Один из них располагается в электрической вилке

Также нужно обратить внимание на наличие нагара на контактах, потёртостей, заломов и повреждений другого рода. Любое из них может послужить причиной того, что утюг перестанет функционировать исправно, потребуется замена кабеля

Перед тем как его менять, нужно осмотреть место соединения кабеля с вилкой и гребёнку в задней части корпуса под крышкой.

Налёт, долгое время скапливающийся на отдельных внутренних частях утюга, может также вывести его из строя. Для удаления окисления стоит использовать мелкую наждачную бумагу, щётку, моющие средства с небольшим содержанием кислот или этиловый спирт. Поскольку в большинстве утюгов Tefal вода и пар попадают напрямую на токоведущие элементы, то отсутствие должного ухода за прибором и регулярного очищения приведёт к негативным последствиям.

Электрическая схема

Утюги Тефаль почти ничем не отличаются в электрической части. Электрическая схема стандартная: шнур, предохранитель, нагревательный элемент (ТЭН) и терморегулятор. Шнур подает электрический ток на нагревательный элемент – нихромовую спираль с керамическими или металлическими кольцами, которая нагревается и передает тепло подошве. Температуру нагревания подошвы регулирует терморегулятор. Внешне он имеет вид дискового переключателя со шкалой. Он фиксирует заданное значение температуры и стимулирует размыкание цепи, прекращая подачу напряжения. Предохранитель защищает утюг от перегрева.

Разборка аппарата Philips

Чтобы разобрать утюг филипс, необходимо выполнить такие действия:

Выкрутите болт, расположенный на подставке и снимите нижнюю часть прибора;
Под подставкой открутите еще два болта;
Прикладывая небольшое усилие, вытащите ручку утюга, которая вставлена в корпус с помощью защелок;
Вытягивая верхнюю часть прибора, открутите два болта и отсоедините корпус от нижней поверхности;
Отсоединив все провода, открутите все болты на внутренней поверхности утюга.

Обнаружив поломку, устраняем неисправность и собираем устройство в той же последовательности, в которой разбирали.

Термозащита

Термопредохранитель (термичка) срабатывает, если температура подошвы утюга превышает 240 градусов или ток через ТЭН некое заданное значение. Т.е., термопредохранитель взамен негодного нужно подбирать также и по току в зависимости от мощности утюга:

2200 Вт – 25 А.
1500 Вт – 16 А.
1000 Вт – 10 А.
600 Вт – 6,3 А.

Избыточность термички по току нужна, т.к. 220 В это действующее (эффективное) значение сетевого напряжения; амплитудное равно 220 В х 1,4 = 308 В. Длительность полупериода частоты 50 Гц 10 мс, а время срабатывания термички 4-5 мс. Вдруг напряжение сети прыгнет до предельно допустимого значения 245 В, термопредохранитель на рабочий ток ТЭНа может сгореть в совершенно исправном утюге.

Термозащитные устройства утюгов

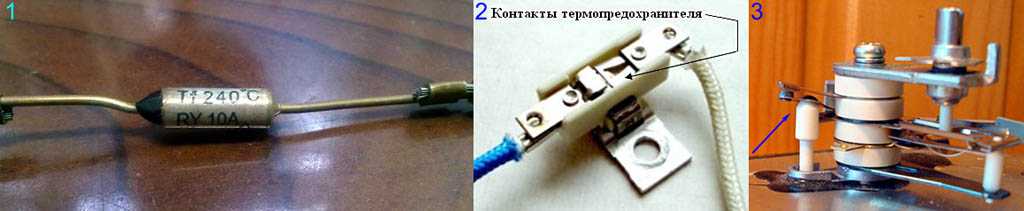

Термопредохранители бывают одноразовыми (поз. 1 на рис.), восстанавливаемыми, поз. 2, и самовосстанавливающимися, поз. 3. Первые сгорают и устанавливаться должны обязательно в диэлектрическом термостойком рукаве (обычно из стеклоткани), иначе весьма вероятен пробой напряжения сети на подошву. В восстанавливаемом термопредохранителе предварительно напряженная биметаллическая пластина «перещелкивается» и размыкает контакты. Для восстановления ее нужно через имеющееся в контакте окошко отжать до обратного щелчка чем-то острым. Самовосстанавливающаяся термозащита вернется в исходное состояние, если утюг отключить от сети и дать ему полностью остыть. Самовосстанавливающиеся термички конструктивно объединяются с терморегулятором (см. ниже) и всегда дополняются токовым предохранителем.

Термозащита

2200 Вт – 25 А.
1500 Вт – 16 А.
1000 Вт – 10 А.
600 Вт – 6,3 А.

Термозащитные устройства утюгов

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Модели, которые не стоит чинить самостоятельно

Прибор, который можно даже не пытаться чинить своими руками – это беспроводной утюг Тефаль. На рынке представлены различные варианты таких устройств:

с контактными площадками;
с подошвой, накапливающей тепло;
с отстреливаемым кабелем питания.

Две первые категории однозначно требуют диагностики, разборки и ремонта с помощью специального оборудования: починить подобный утюг в домашних условиях вряд ли удастся. У третьей категории имеется четко обозначенная слабая зона. Схема работы выглядит так:

Утюг с подсоединенным к специальному механизму кабелем включается в сеть 220V.
По достижении заданной регулятором температуры кабель отстреливается пружинным блоком.
Пока температура не упадет, вставить кабель на место нельзя: он не фиксируется, а в отдельных моделях даже не вставляется.

Проблема утюгов с отстрелом кабеля одна – в них два термических контрольных механизма: основной и фиксации шнура. Со временем владельцам такой модели придется перейти на следующую схему действия: погладив часть одежды, дожидаться падения температуры, вставлять шнур, передвигать регулятор на большее значение и снова ожидать. Причина такого поведения утюга – в окислении биметаллической пластины контрольного устройства отстрела. Ее достаточно почистить, заменить, в некоторых случаях – просто поправить.

В чем суть всех неисправностей

К счастью, внутри современных утюгов очень мало того, что может выйти из строя. Многие модели имеют упрощенную конструкцию без сложной электроники или электродвигателей. Большинство ремонтов касается:

Неисправных шнуров.
Поврежденных ручек.
Засоров паровых камер в виде отложений минералов.
Нерегулируемых температурных режимов.
Плохого нагрева подошвы.

Проблемы с электронными деталями утюга должны решаться в авторизованном сервисном центре. Самостоятельно заменить перегоревшую плату будет проблематично по причине отсутствия в розничной продаже подходящих комплектующих микросхем. Как починить утюг с такой проблемой самостоятельно — вопрос емкий. Здесь требуются навыки пайки и специализированное оборудование. Без должных знаний в этой теме провести такую работу будет невозможно.

Многие отмечают, что, как правило, более выгодно заменять, а не ремонтировать утюг с внутренними проблемами. Однако если проблемы связаны с внешними дефектами, они легко решаются самостоятельно. Обратитесь к руководству по эксплуатации вашего утюга, чтобы узнать рекомендации производителя по чистке и советы по хранению. Это позволит избежать многих поломок в будущем.

Водопроводная вода содержит различные примеси и минералы, которые могут повредить такой бытовой прибор и нанести вред вашей одежде. Вместо нее используйте фильтрованную или дистиллированную жидкость. В магазинах также часто продается специальная вода для глажки белья, которая заливается в такой прибор.

Регулятор температуры

Далее ремонт утюга своими руками — осмотр регулятора температуры. Отсоединив от подошвы утюга пластиковый корпус, получаем к нему доступ.

Как он работает? Состоит он из трех основных частей: стержня, прикрепленных к нему контактных пластин и биметаллической пластины. Биметаллическая пластина нагревается от подошвы утюга. При повышении температуры она нагревается, выгибается. При определенной температуре она выгнута настолько, что размыкает контакты, отключая питание. Когда утюг остывает, она принимает исходное состояние, контакты снова замыкаются, утюг снова начинает греться.

Читать также: Газовые водонагреватели проточного типа

Сначала надо проверить, работает ли он вообще. Покрутите его из одного крайнего положения в другое. В одном из положений должен раздаться характерный щелчок, который издают замыкающиеся контакты. Именно через них подается питание на ТЭН утюга. Оставив терморегулятор в этом положении, проверим наличие электрического контакта.

От регулятора температуры отходят два контакта (к ним подключены провода, которые идут на ТЭН). К ним и прикасаемся щупами мультиметра (режим прозвонки). Если пищит — все нормально. Но, поставив регулятор в другое крайнее положение, вы должны получить «обрыв» — контакты должны разомкнуться. В таком случае этот узел работает нормально.

Регулятор температуры утюга

Не помешает и визуальный контроль — может они подгорели, окислились, ослабли. Если есть окалина, грязь, ржавчина, их можно аккуратно почистить. Для этого можно использовать полоску наждачной бумаги с очень мелким зерном или пилочку для ногтей. Сильно не усердствуйте — не спилите контакты полностью. Во время чистки старайтесь отгибать пластины по минимуму — чтобы не ослабить контакт.

Иногда регулятор поворачивается с трудом. Захватив его плоскогубцами или пассатижами, вращайте его туда-сюда, пока не добьетесь более плавного хода. После чего надо взять простой карандаш и натереть узел графитом. Он не спекается при высоких температурах и имеет хорошие смазывающие свойства.

После всех манипуляций снова проверьте наличие контакта в положении терморегулятора «включено». Если все нормально, Можно попробовать подключить утюг и проверить его работоспособность. Возможно, ремонт утюга своими руками закончен. Если нет — идем дальше.

Не работает нагревательный элемент

Если утюг включен в розетку, лампочка горит, регулятор температуры находится в максимальном положении, а подошва не греется, то, скорее всего, сгорел ТЭН. Два выхода ТЭНа расположены в задней полости подошвы утюга. Чтобы проверить клеммы ТЭНа, нужно использовать мультиметр. Если на экране высветится цифра больше 250 ОМ, то ТЭН сгорел. Для тестирования мультиметр следует наладить для определения сопротивления и подключить к клеммам ТЭНа.

Если на экране появилась цифра, близкая к 250 Ом, то нагревательный элемент не сгорел. Если на экране появилась цифра, которая намного больше, то нагревательный элемент вышел из строя. Поможет только замена целой детали – подошвы. Если же у включенного утюга не горит лампочка и не нагревается подошва, то проблема в электрическом шнуре.

Устраняем неисправности

Когда изъяны со стороны питающего электрошнура отсутствуют, и он не требует замены, проверяем по порядку основные узлы, пока не найдем поломку:

Работоспособность нагревательного элемента. Используем прибор для прозвонки электрических цепей. Когда с ТЭНом всё в порядке (получаем звуковое, стрелочное или световое подтверждение) продолжаем искать неисправности дальше. Если он сгорел, нет смысла его заменять, лучше купить новый утюг! Ремонт может обойтись дороже.

Проверяем целостность цепи терморегулятора. Когда контакты подгорели, утюг либо совсем будет не греть либо не отключаться, работать непрерывно. Берем наждачку или пилочку для ногтей и ремонтируем терморегулятор.

Аккуратно разъединяем слипшиеся контакты, очищаем от нагара, стараемся не изгибать пластины, на которых они крепятся. Если устранить проблемы не получается, решаем, что делать дальше – покупать запчасть, новый терморегулятор, или – утюг.

Убеждаемся, не сгорел ли предохранитель. Прозваниваем. При необходимости, выпаиваем, заменяем на аналогичный . Предохранитель очень важен. Не стоит его исключать из электрической схемы утюга, закорачивать соединение без него. При неисправном терморегуляторе он просто сгорит, убережет от пожара.

Проверяем систему разбрызгивания воды и состояние парогенератора. Чистим утюг от накипи. Ремонтируем мини-насосы, подающие воду на разбрызгиватель и подошву. Вполне возможно, что его механизмы залипли и требуют чистки.

В процессе ремонта все проверки делать при отключении утюга от электросети. Некоторые авторитетно советуют искать фазу при подаче тока к прибору когда он включен

Это нужно делать достаточно осторожно, чтобы случайно не замкнуть нулевой контакт и фазу той же отверткой. Можно получить болезненный удар током

Не забываем о личной безопасности, ставим утюг на ровную поверхность, не лезем ремонтировать и проверять его работоспособность влажными руками.

Когда после всех проверок выясняется, что электроприбор ремонту не подлежит, со спокойной совестью бежим в магазин покупать новый!

Разборка корпуса

Далее расскажем о том, как проводится разборка утюгов Tefal популярных моделей Supergliss 3530 и 3535, серии Ultragliss Оcean, а также других изделий с подобным устройством, имеющих металлокерамическую подошву Ultragliss Diffusion.

Так выглядит утюжок Tefal Supergliss 3530

Перед тем как начать ремонт утюга Tefal своими руками, позаботьтесь о том, чтобы под рукой была отвертка с наконечником TORX, поскольку крепежные винты в корпусах французских электроутюгов имеют шляпки с шестиконечными выемками.

Набор торцевых головок TORX, стандарта, популярного у французских производителей

В крайнем случае, попробуйте выкрутить винты простой шлицевой отверткой, подобрав подходящий размер наконечника. Помните, что защелки и другие крепежные детали, изготовленные из пластика, довольно хрупкие и ломаются, если приложить к ним излишнее усилие. Поэтому будьте предельно внимательны и аккуратны, разбирая корпус, и соблюдайте последовательность разбора, которая представлена в таблице.

Иллюстрация	Описание
	Выкрутите два винта в основании утюжка. Они расположены в местах, обозначенных кружками красного цвета. Затем снимите небольшую крышку, которую фиксировал нижний винт
	Аккуратно снимите верхнюю часть корпуса с кнопками и воронкой для залива воды. Данная деталь фиксируется четырьмя защелками, по две с каждой стороны, а также еще двумя, располагающимися в задней части, сразу за кнопками
	Снимите верхнюю часть рукоятки, для чего с тыльной стороны утюга потяните на себя и немного вверх ее нижнюю часть. Направление указано стрелкой
	Открутите винты, шляпки которых стали видны после того, как сняли верхнюю часть корпуса (обозначены на фото)
	Выкрутите 2 винта, доступ к которым появился после снятия верхней части рукоятки (обозначены на фото)
	Подденьте отверткой и снимите регулировочный диск терморегулятора
	Потянув на себя, снимите с контактной группы электрический узел, к которому прикреплен сетевой шнур
	Открутите еще два винта, доступ к которым появится после того, как сняли электрический узел (обозначены на фото). После этого появляется возможность снять пластиковый корпус, содержащий емкость для воды
	После разъединения металлическая подошва предстанет в подобном виде, если электроутюг эксплуатировался длительное время и не чистился
	Тщательно очистите металлическую основу от пыли, грязи и волокон тканей, которые попали в нее при глажке. Промойте также все паровые отверстия на рабочей поверхности подошвы. В заливное отверстие (обозначено на фото) залейте раствор уксуса или лимонной кислоты для удаления накипи. Спустя час удалите жидкость с остатками известкового налета и тщательно промойте подошву проточной водой

Чистку подошвы следует проводить в обязательном порядке. Сборку проводите в обратной последовательности. Старайтесь не оставить «лишнего» крепежа и деталей.

Так должна выглядеть металлокерамическая поверхность подошвы утюга Tefal после очистки от грязи и пригара лимонной кислотой

Блог инженера

Originally published at Мир глазами инженера. You can comment here or there.

Нынешние утюги стали чересчур умными. Принесли мне в ремонт утюг BOSCH Sensixx’x DA50, который отключился выбив автоматы в щитке и больше не включался.

Виновник нашелся быстро – маленькая плата управления в ручке с микроконтроллером SN8P2511SG.

На плате есть грузик и оптопара – своеобразный датчик положения, просто, дешево, надежно – оптика в отличии от контактов не окисляется

Но вот герметизация модуля оказалась неважной, плата в следах коррозии, видимо поэтому и выгорела

Поиски привели к любопытному посту, видимо это распространенная проблема. Правда не совсем понятно зачем этот модуль чинить (2/3 цены нового утюга), когда его можно просто выкинуть. К счастью, он не ведает температурой и ни на что кроме защиты не влияет. Выкинув его утюг даунгрейдится до обычного утюга.

В целом конструкция утюга порадовала, довольно ремонтопригодно, нет нелюбимых мной защелок, все на винтах. Шурупы спрятаны под кнопками брызгалки и под креплением крышки, прикрывающей заливочное отверстие.

По рыжему пятну на разъеме видно, что контакт грелся. Контакты слева направо: Неонка, L, PE, N. На модуль приходит 3 провода: N, Фаза с вилки, Фаза на утюг. Таким образом нам нужно отрезать один провод от модуля (черный), а два других (белый и коричневый) соединить накоротко.

Если вдруг кому нужно:

маркировка платы TB110SREV1.0 R1=R2=10K

R11=105 (1М) R3=223 (22к) R4=564 (560к) R12=103 (10к) R21=103 (10к) R6=471 (470 Ом) R10=102 (1к) C3=100u 10v C2=100v 10u

Раз уж разобрал, то решил почистить от накипи. При использовании жесткой воды в подошве утюга откладывается накипь, и самым пакостным образом частички накипи иногда под давлением пара выпадают, пачкая чистое белье. Конструкция полостей, в которых генерируется пар не предполагает разборку, они проклеены термостойким герметиком, поэтому технология такая – заклеиваем все отверстия на подошве клейкой лентой, и заливаем в отверстия раствор лимонной кислоты. Оставляем постоять, пока шипение не прекратится.

Промываем смело, в этой части утюга нет узлов которые портятся от воды.

Собираем обратно. Традиционное слабое место – это контакт. Высокая температура, вода, малая площадь контакта – рано или поздно сломается. Родные контакты перегрелись, никакой упругости от них уже не ждем, поэтому припаиваем куски проводов с нормальными обхватывающими клеммами, как раз пригодится термостойкая силиконовая изоляционная трубочка.

Готово. Утюг работает лишившись одной функции – защиты, теперь он не отключится сам при бездействии, а в остальном работает, температуру поддерживает.

Попал ко мне на ремонт утюг модели BOSCH DA70 с признаками полуживого состояния. При включении в сеть загорались и мигали индикаторы, но нагревательный элемент независимо от режимов регулировки оставался холодным.

Поиски в интернет привели на многочисленные жалобы причиной которых была именно проблема холодной платформы при наличии рабочих признаков.

Для разборки заграничного чуда я воспользовался видео выложенным добрым человеком на ютубе, но причина неисправности крылась в другом.

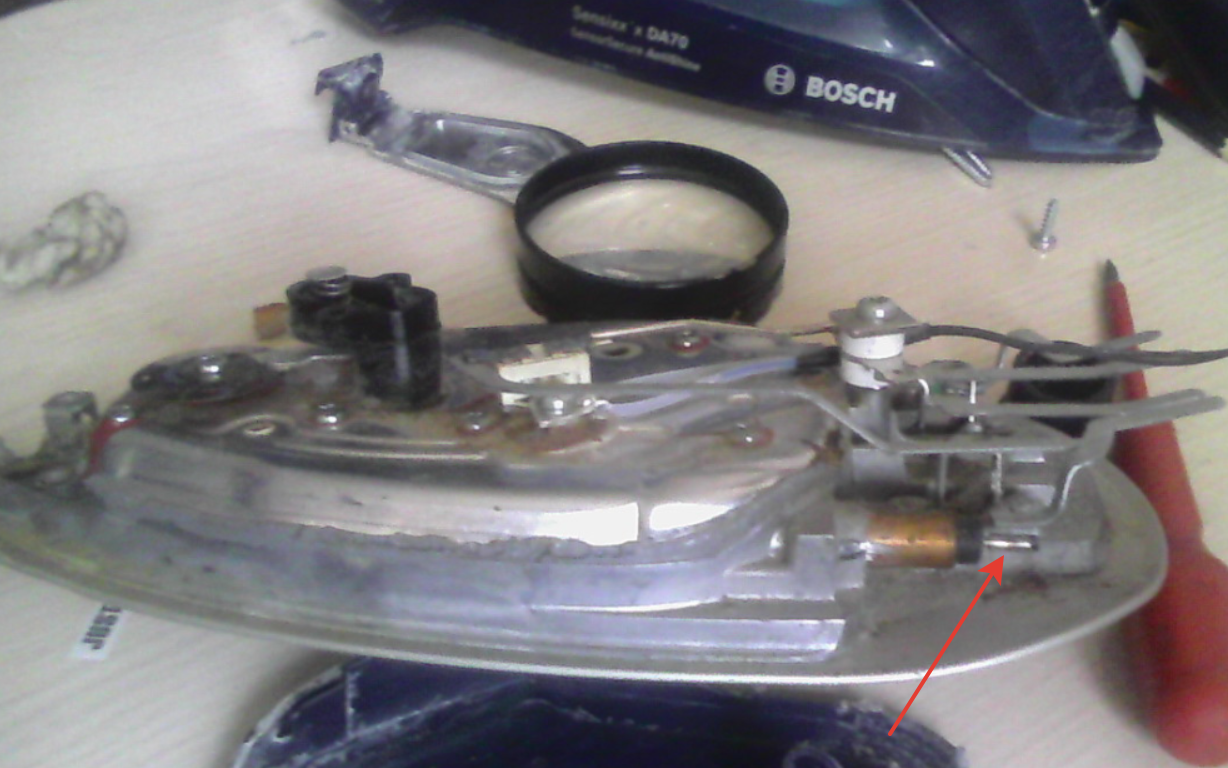

Разобрав утюг BOSCH DA70 по составляющим и проведя внешний осмотр внутренних элементов бросилась в глаза то что от нагревательного элемента утюга отвалилась контактная пластина, изначально соединённая точечной сваркой.

Или приварили плохо или отвалилась во время падения, но от этого никому не легче. Вопрос встал как её закрепить, не имея аппарата точечной сварки? Проволочные стяжки, пайка оловом отпали сразу. Было две идеи. Первая это гильза для обжима проводов и вторая – обжать подходящей контактной пластиной.

Пока искал нужного диаметра гильзу наткнулся на контактный соединительный элемент лет надцать лежавший в коробке с клемниками (правду говорят – лежит значит когда-нибудь пригодиться) идеально в размер подходящий под данное соединение. Обтянул, собрал в исходное, включил в сеть и утюг нагреваясь мягко зашипел, испаряя остатки воды, попавшей в подошву во время ремонта. Излишне говорить, что хозяйка от счастья на седьмом небе.

Фотографии сделанные в процессе ремонта:

Надеюсь, что информация по ремонту утюга BOSCH DA70 своими руками в домашних условиях будет для кого-то полезной.
