Как устроен и работает лазерный принтер

Второй этап: экспонирование

Цель данного этапа заключается в формировании на поверхности фотобарабана с повышенной светочувствительностью невидимого изображения из точек, причем без использования статического заряда. Для этого тонкий луч лазера светит на зеркало четырех- или шестигранной формы, после чего отражается и попадает на т.н. распределяющуюся линзу. Он отправляет его на конкретное место на поверхности барабана. Далее система, состоящая из нескольких линз и зеркал, перемещает лазерный луч вдоль фотовала, в результате чего формируется строка. Т.к. печать осуществляется при помощи точек, то лазер постоянно включается и выключается. Заряд при этом также снимается точечным образом. После того как строка подходит к концу, фотовал начинает поворачиваться с помощью пошагового двигателя и процедура экспонирования продолжается.

Головка для печати

В первую очередь нужно подчеркнуть, что устройство картриджа струйного принтера с головкой для печати является немного более сложным по сравнению с моделями без данного элемента. Именно от этой головки и находится в непосредственной зависимости качество печати. В некоторых принтерах струйной разновидности она расположена не в картридже, а в самом устройстве. Головка для печати представляет собой небольшую пластину из металла, которая расположена на нижней части расходного материала. Она состоит из большого количества отверстий, под которыми расположено множество т.н. дюз. Диаметр дюз настолько мал, что даже диаметр среза волоса человека превышает его. Благодаря таким небольшим размерам дюз краска не можете самостоятельно вылиться наружу. Чем меньше диаметр дюз и соответственно чернильных капель, тем меньшей зернистостью будет обладать отпечатываемое изображение. В свою очередь, это положительным образом сказывается на чёткости, разрешении и точности картинки. Но с другой стороны небольшой диаметр дюз резко повышает риск засыхания в ней краски и выхода расходного материала из строя. Таким образом, чем мельче полости на головке, тем картридж капризнее.

Третий этап: проявка

Еще один имеющийся в картридже лазерного принтера вал, является металлической трубкой, внутри которой имеется магнитный сердечник. Магнит, внутри отсека притягивает к поверхности вала тонер и, вращаясь, выносит его наружу. Специальное дозирующее лезвие позволяет регулировать толщину слоя красящего вещества и предотвращать, таким образом, его равномерное распределение.

После этого краска попадает между фотобарабаном и магнитным валом. На участках, прошедших экспонирование тонер начинает притягиваться к поверхности фотовала, а на заряженных – отталкиваться. Красящее вещество, оставшееся на магнитном ролике, как правило, идет дальше и снова проходит через бункер. Что касается тонера, переместившегося на поверхность барабана, то он делает изображение на нем видимым, после чего следует дальше, т.е. к бумаге.

Как возникла струйная печать

Открытие, которое позже легло в основу  струйной печати, обнаружил французский ученый Феликс Саварт еще в 1833 году. Явление основывалось на том, что, когда капельки жидкости проходят через минимально узкое отверстие, они будут иметь одинаковые размер и консистенцию.

На практике его применили только в 1951 году в лаборатории компании Сименс,  где была выявлена одинаковая консистенция капелек  в измеряющем напряжение аппарате. А через десятилетие стенфордские ученые представили метод, согласно которому одинаковые и равноудаленные капли попадали на поверхность при помощи электрического заряда. Таким образом из них формировалось напряжение, а неиспользованные частички с зарядом возвращались обратно в устройство коллектора. Так была изобретена струйная печать.

За последние десять лет технология струйных принтеров поражает своим прогрессом. Если раньше это была печать цветных текстов, геометрических фигур и простых логотипов, то сейчас на струйном принтере реально распечатать высококачественные художественные изображения.

Все современные струйные принтеры – цветные, черно-белых вариантов сегодня просто не выпускают. А будучи цветными, они делятся уже на классы:

Color;

Photo.

В первом случае устройство работает в четырехцветном режиме, а уже фотоагрегаты используют шесть и более цветов.

Как устроен картридж

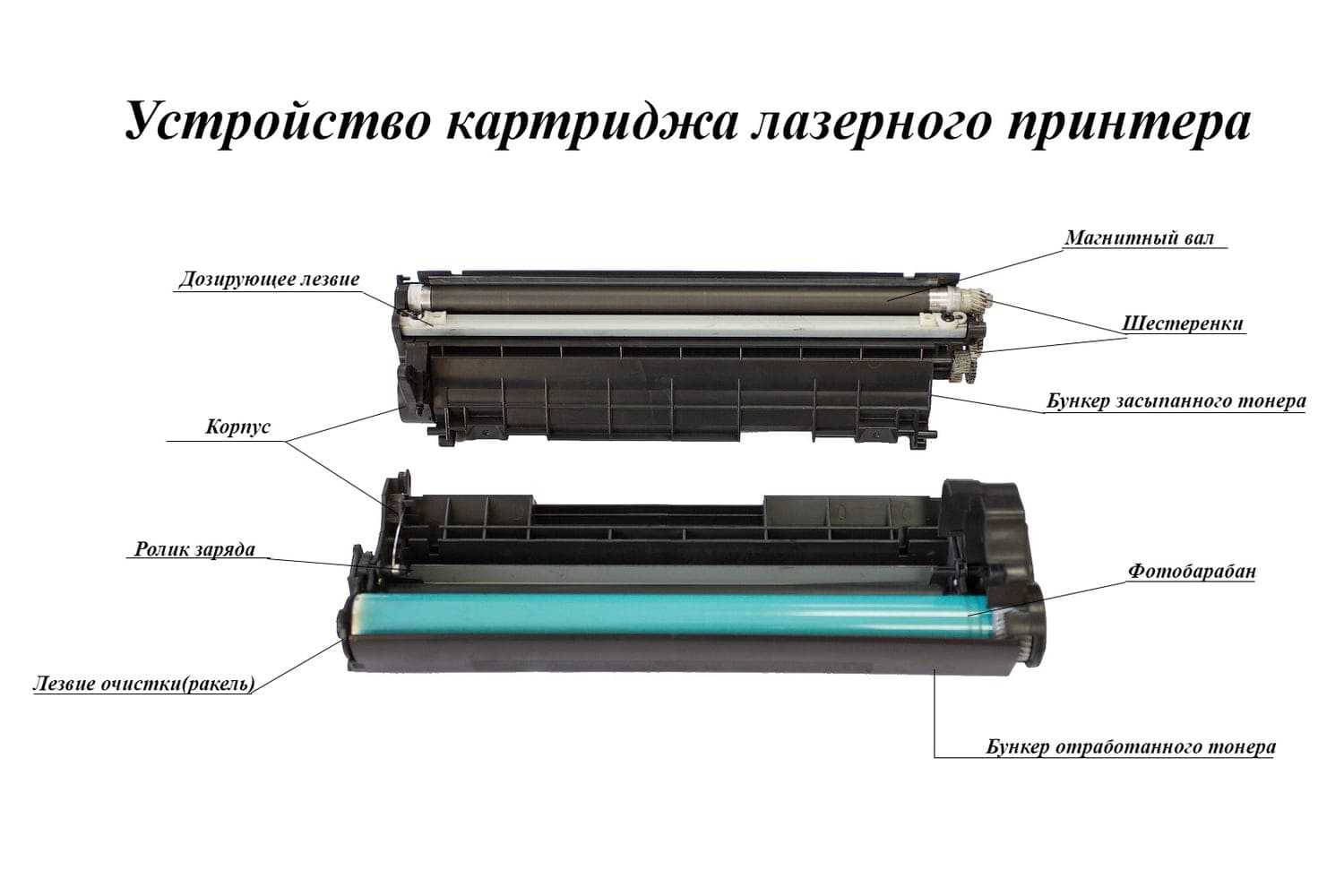

Картридж лазерного принтера состоит из барабана, резинового роллера, магнитного роллера, лезвия дозирования тонера и бокса, в который засыпается тонер. По бокам картриджа установлены шестерни, с помощью которых роллеры и барабан приводятся в движение. Магнитный роллер состоит из внешнего корпуса и магнитного сердечника. Магнит притягивает частички тонера, а лезвие выравнивает их по всей поверхности вала.

Почти все модели картриджей поддерживают возможность повторного заполнения тонером. Картридж – это заменяемый элемент принтера. Через некоторое время в негодность приходит фотобарабан и магнитный роллер. Это сопровождается ухудшением качества печати, появлением белых и черных полос.

Процесс наложения изображения.

Фотоцилиндр с помощью вала предварительного заряда (PCR) получает начальный заряд (положительный или отрицательный). Сама величина заряда определяется настройками печати принтера. После того как фотоцилиндр зарядился, луч лазера проходит по поверхности вращающегося фотоцилиндра, и места засвети фотоцилиндра становится нейтрально заряженными. Эти нейтральные области соответствуют требуемому изображению.

Блок лазерного сканирования состоит:

— Полупроводникового лазера с фокусирующей линзой,- Вращающегося зеркала на моторе,- Группы формирующих линз,- Зеркала.

Рис. 5 Блок лазерного сканирования со снятой крышкой.

1,2 -Полупроводниковый лазер с фокусирующей линзой; 3- Вращающееся зеркало; 4- Группа формирующих линз; 5- Зеркало.

Барабан имеет непосредственный контакт магнитным валом (Magneticroller), который подает тонер из бункера картриджа на фотоцилиндр.

Магнитный вал представляет собой пустотелый цилиндр с токопроводящим покрытием, внутрь которого вставлен стержень из постоянного магнита. Тонер находящийся в бункерев бункере притягивается к магнитному валу под действием магнитного поля сердечника и дополнительно подаваемого заряда, величина которого также определяется установками печати принтера. Это определяет плотность будущей печати. С магнитного вала под действием электростатики тонер переносится на сформированное лазером изображение на поверхности фотоцилиндра, т. к.он имеет начальный заряд он притягиваетсяк нейтральным областям фотоцилиндра и отталкиваетсяот одинаково заряженных. Это и есть нужное нам изображение.

Здесь стоит отметить два основных механизма создания изображения. В большинстве принтеров (НР, Canon, Xerox) применяется тонер с положительным зарядом, остающийся только на нейтральных поверхностях фотоцилиндра, то есть лазер засвечивает только те участки, где должно быть изображение. Фото цилиндрв этом случаи заряжается отрицательно. Вторым механизмом (применяется в принтерахEpson, Kyocera, Brother) является использование отрицательно заряженного тюнера, и лазер разряжает участки фотоцилиндра на которыхне должно быть тонера. Фотоцилиндр изначально получает положительный заряд и тонер заряженный отрицательно, притягивается к положительно заряженным участкам фотоцилиндра. Таким образом в первом случаи получается более тонкая передача деталей, а во втором более плотная и равномерная заливка. Зная эти особенности можно точнее выбрать принтер для решения своих задачь (печать текста или печать скетчей).

Перед контактом с фотоцилиндром бумага также получает статический заряд (положительный или отрицательный), с помощью ролика переноса заряда (Transferroller). Под действием этого статического заряда тонер во время контакта переходит с фото цилиндра на бумагу. Сразу после этого нейтрализатор статического заряда удаляет этот заряд с бумаги, что устраняет притягивание бумаги к фотоцилиндру.

Устройство лазерного принтера

Лазерное печатающее устройство состоит из трех основ­ных узлов: 1. печатающий механизм — очень точное и сложное электронно-оптико-меха­ническое устройство, во многих эле­ментах которого, особенно тонере, реализуются последние достижения химических технологий 2. контрол­лер, содержащего растровый про­цессор, который преобразует по­ступающие от компьютера данные в графические образы печатаемых страниц (в некоторых случаях эта задача может быть возложена и на центральный процессор ПК) Контроллер выполняет функции:

• принимает от компьютера изображение;
• запоминает изображение в ОП принтера;
• тестирует внутренние узлы принтера;
• обеспечивает работу с панелью управления принтером;
• посылает управляющие сигналы всем функциональным блокам принтера.

3. ин­терфейсный блок, обеспечиваю­щего двунаправленный обмен дан­ными с компьютером.

Рассмотрим наиболее важный механизм в лазерном принтере это его КАРТРИЖД .

Особенности цветной печати

Зачастую в цветном лазерном принтере используются четыре картриджа: черный, синий, пурпурный и желтый. В более дорогих и современных моделях их может быть больше. Принцип работы аналогичен монохромному варианту, но незначительно отличается за счет необходимости нанесения не одного, а сразу нескольких разных оттенков. В процессе каждый картридж наносит свой цвет отдельно от остальных. В зависимости от количества проходов, разделяют такой тип техники на одно и многопроходные.

• В многопроходном варианте используется «посредник». Это может быть отдельный вал или лента. Сначала наносится один цвет за первый оборот фотовала. Потом второй и все остальные по очереди. Время работы увеличивается в четыре раза для полного нанесения цветного изображения. После этого готовая картинка попадает непосредственно на бумагу.
• При однопроходном варианте все четыре картриджа наносят свой рисунок одновременно при первом же проходе валов. Они оборудованы каждый своей системой лазеров и переносным роликом. Такой способ нанесения более быстрый по скорости. И также по стоимости покупки подобные принтеры дороже обычных.

Важные особенности цветных лазерных принтеров:

• Лазерная цветная печать фотографий и рисунков на таком принтере выходит не такая качественная, если сравнивать с работой струйных устройств. Вся проблема в сложности передачи тонов сухими красителями. Но для распечатки графиков и диаграмм больше подходят «лазерники», а потому и более популярны как раз в офисах.
• Цветной аппарат дороже монохромного значительно, а потому такая техника пользуется меньшим спросом среди домашних пользователей. Обслуживание и расходные материалы также не из бюджетного сегмента. Это стоит учитывать и узнавать детали по каждой отдельной марке еще до покупки.

После отправки документа на печать, в картридже лазерного принтера происходят следующие процессы:

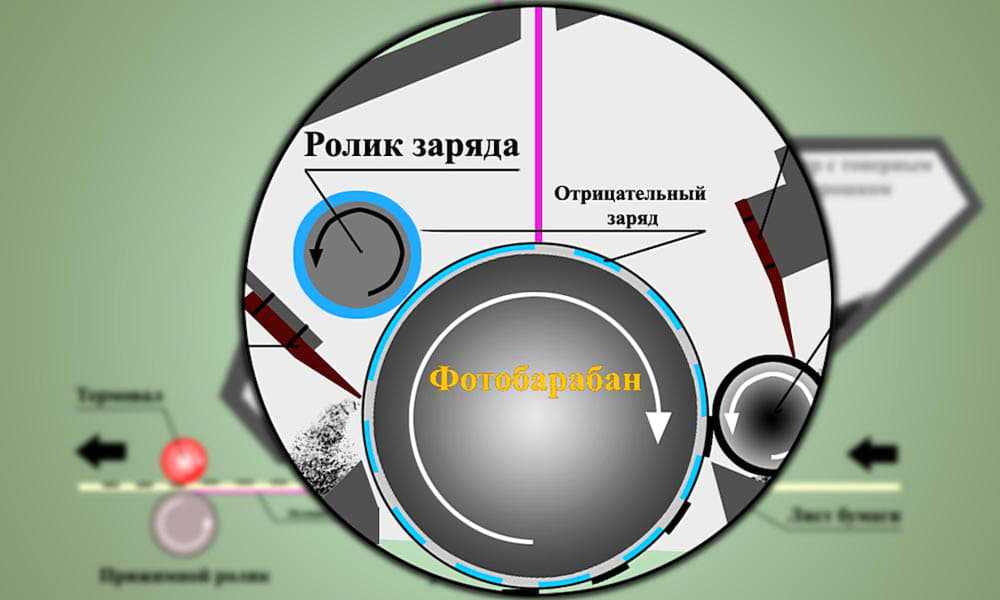

1. Зарядка барабана. Вал первичного заряда (PCR) равномерно передает на поверхность вращающегося барабана отрицательный заряд.
 2. Экспонирование. Отрицательно заряженная поверхность барабана экспонируется лазерным лучом только в тех местах, на которые будет нанесен тонер. Под действием света фоточувствительная поверхность барабана частично теряет отрицательный заряд. Таким образом, лазер экспонирует на барабан скрытое изображение в виде точек с ослабленным отрицательным зарядом.

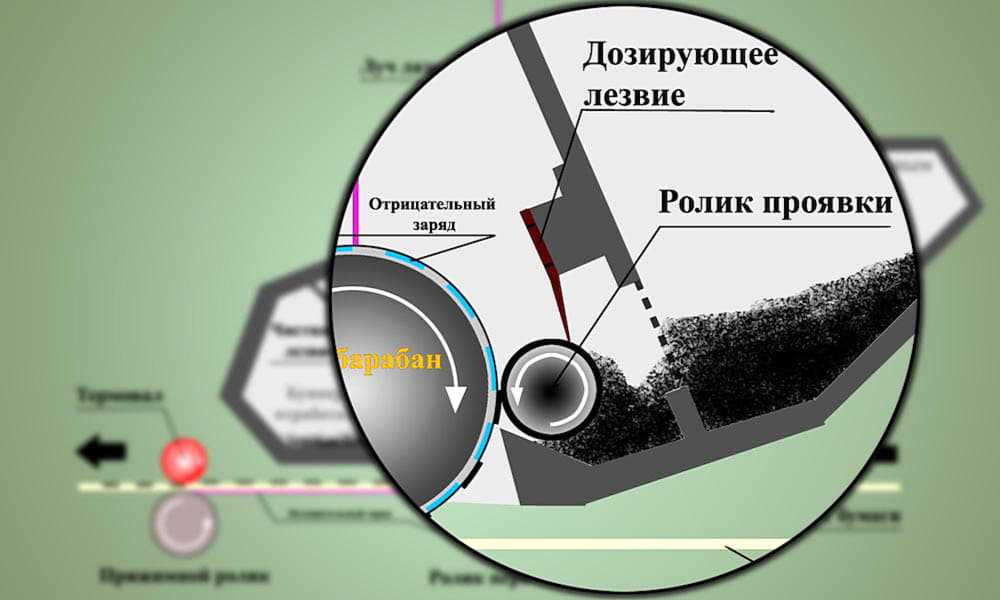

 3. Нанесение тонера. Скрытое изображение на барабане при помощи тонера превращается в видимое изображение, которое будет перенесено на бумагу. Тонер, находящийся около магнитного вала, притягивается к его поверхности под действием поля постоянного магнита, из которого изготовлена сердцевина вала. При вращении магнитного вала тонер проходит сквозь узкую щель, образованную «доктором» и валом. В результате он приобретает отрицательный заряд и прилипает к тем участкам барабана, которые были экспонированы. «Доктор» обеспечивает равномерность нанесения тонера на магнитный вал.

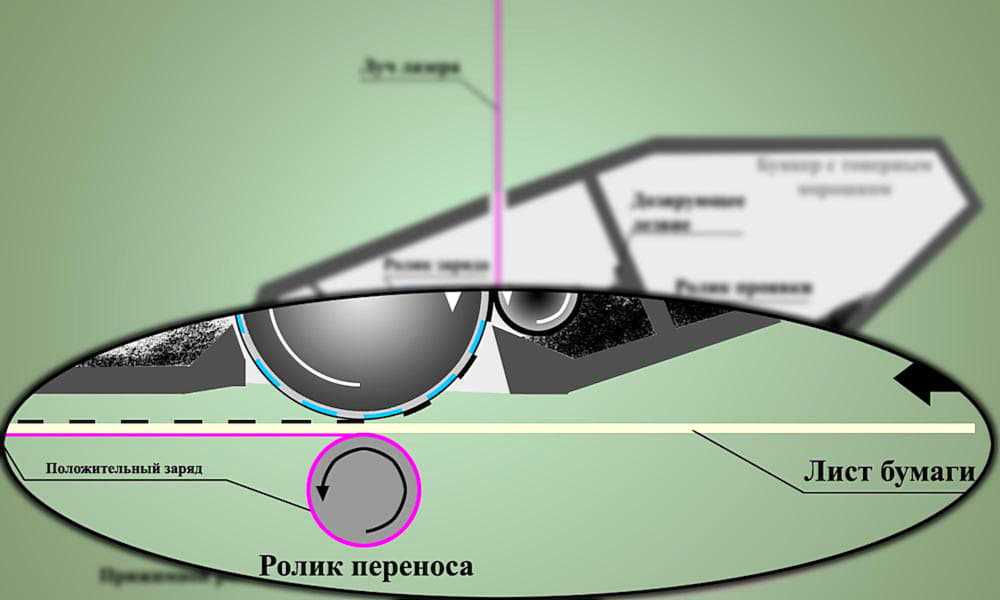

 4. Перенос тонера на бумагу. Продолжая вращаться, барабан с проявленным изображением соприкасается с бумагой. С обратной стороны бумага прижимается к валу Transfer Roller, несущему положительный заряд. В результате отрицательно заряженные частицы тонера притягиваются к бумаге, на которой получается изображение, «насыпанное» тонером.

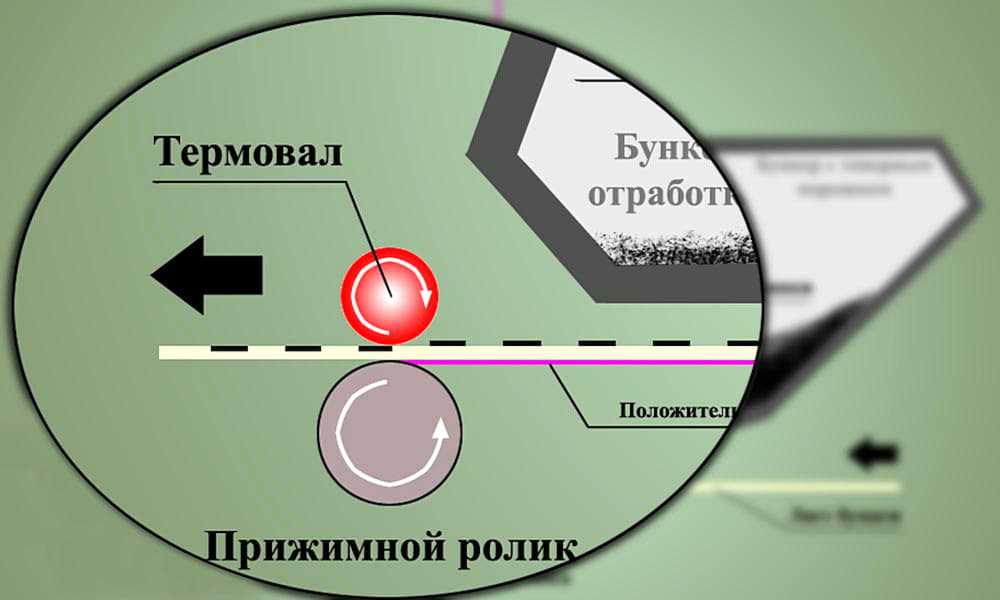

 5. Закрепление изображения. Лист бумаги с незакрепленным изображением перемещается к механизму закрепления, представляющему собой два соприкасающихся вала, между которыми протягивается бумага. Верхний вал нагрет, и при соприкосновении с ним частицы тонера расплавляются и закрепляются на бумаге.

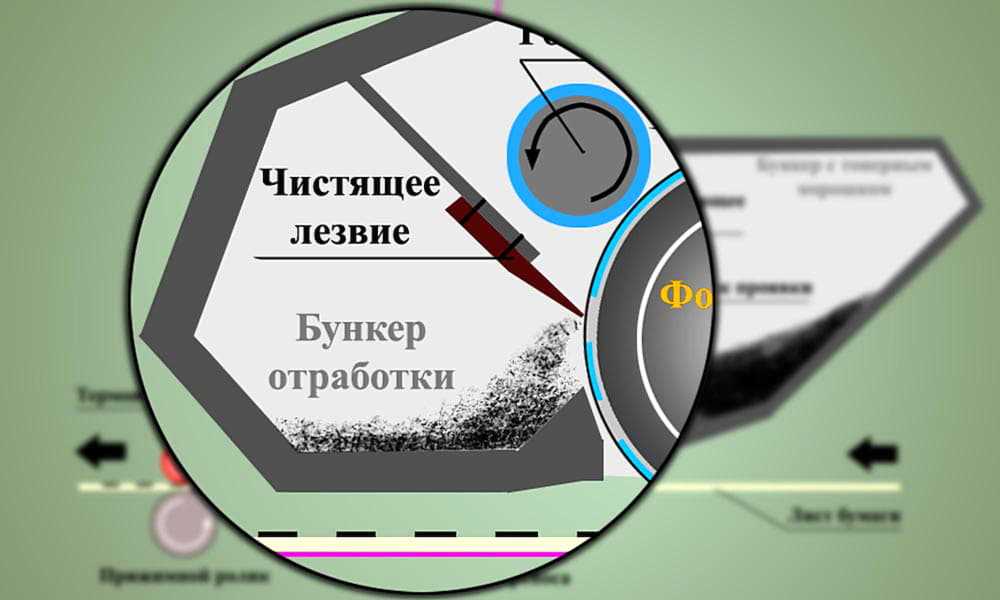

 6. Очистка барабана. Некоторое количество тонера не переносится на бумагу и остается на барабане, поэтому его необходимо очистить. Весь тонер, оставшийся на барабане, счищается вайпером в бункер для отработанного тонера. При этом Recovery Blade закрывает область между барабаном и бункером, не позволяя тонеру просыпаться на бумагу.
 7. «Стирание» изображения. С поверхности барабана «стирается» скрытое изображение, нанесенное лазерным лучом. При помощи вала первичного заряда поверхность фотобарабана равномерно «покрывается» отрицательным зарядом, который восстанавливается в тех местах, где он был частично снят под действием света.

Как видим процесс довольно сложный. Для более полного понимания процесса печати предлагаю упрощенную версию всего выше сказанного.

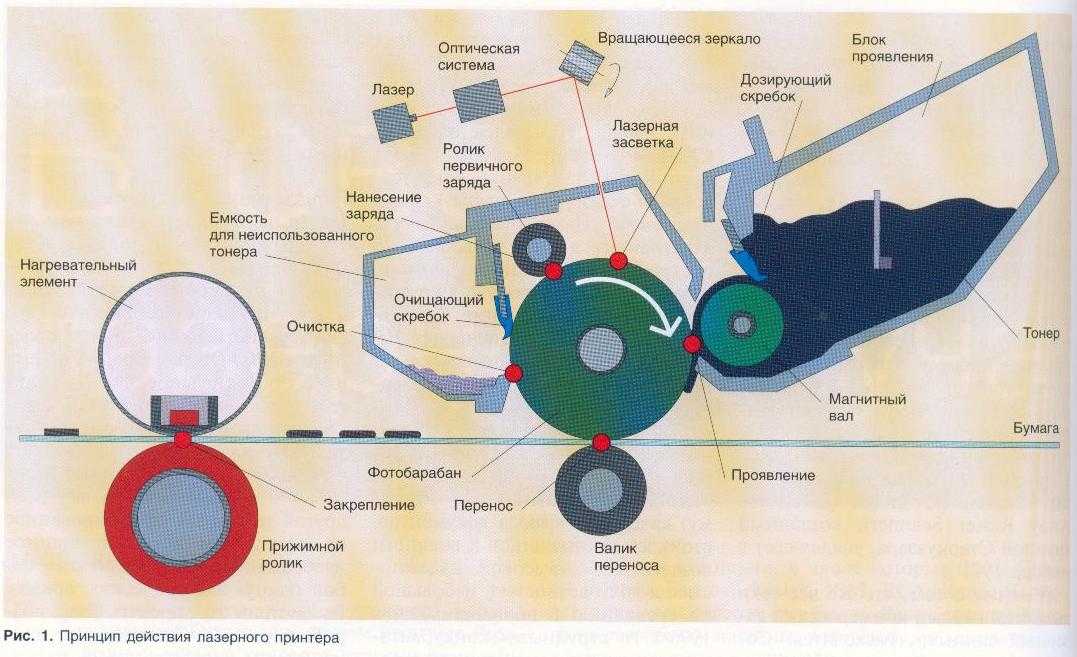

Принцип печати.  С помощью зарядного провода на поверхность светочувствительного барабана равномерно наносится статический заряд. Полупроводниковый лазер низкой мощности генерирует узкий направленный луч, который, отражаясь от вращающегося шестигранного зеркала, пробегает вдоль поверхности барабана. При освещении лучом лазера управляемого специальным контроллером, поверхность барабана разряжается в точках соответствующих строке изображения, формируя ее невидимый образ на поверхности барабана. Когда луч лазера попадает на предварительно заряженный барабан, заряд «стекает» с освещённой поверхности. Таким образом, освещаемые и не освещаемые лазером участки барабана имеют разный заряд. Формируется на поверхности барабана скрытое невидимое человеку изображение. Затем происходит проявление изображения, т. е. превращение скрытого электронного изображения в видимое. Заряженные частицы тонера притягиваются только к тем местам барабана, которые имеют противоположный заряд по отношению к тонеру. Валиком подаётся бумага, проходит через блок термического закрепления тонера (fuser) , где тонер под воздействием температуры и давления плавится на поверхности бумаги (т. е. делается оттиск порошка с барабана на бумагу).

Остатки порошка скапливаются в отстойнике — устройстве очистки лазерного принтера.

Когда изображение с поверхности барабана переносится на бумагу, не все частички тонера прилипают  к бумаге, и небольшое количество тонера остаётся на барабане. Прежде чем барабан будет заряжен для печати следующей страницы, специальный чистящий узел удаляет остатки тонера с поверхности барабана, чтобы не испачкать им следующую страницу.

Устройство лазерного принтера

Лазерный принтер основан на фотоэлектрическом принципе ксерографии. В конструкцию входят сложные механизмы и агрегаты, которые можно разделить на три основных блока.

1. В его основе лежит печатающий механизм.
2. За сканирование отвечает контроллер с растровым процессором.
3. Обмен данными происходит через интерфейсный блок.

Элементы печатающего механизма:

• фотопроводник со статическим зарядом, который меняется в зависимости от освещенности;
• лазерно-зеркальная система обеспечивает освещение некоторых участков на барабане;
• промежуточный блок, необходимый для переноса изображения на финальную опору;
• картридж для хранения и подачи тонера;
• механизмы подачи бумаги из лотка в печатающую головку;
• нагревательные элементы для проявления изображения на листе.

Печатающий механизм

• Барабан — основная единица каждого копировального аппарата. Он используется для переноса изображения на бумагу. В комплекте фотобарабан, ракель, емкость для отработанного тонера.
  • Фотобарабан (Photoval, фоторецептор) — алюминиевый цилиндр, покрытый светочувствительным материалом, который может изменять свое электрическое сопротивление при освещении. В некоторых системах вместо фотоцилиндра использовалась фотоловушка — эластичная кольцевая полоса с фотографическим слоем.
  • Магнитный валик: валик в картридже, используемый для переноса тонера из бункера на фотобарабан (или валик проявителя в машинах Xerox / Samsung, в которых используется немагнитный тонер.)
  • Ракель-нож (чистящее лезвие)
  • Горный бункер
• Блок лазерного луча (или светодиодная полоса в светодиодных принтерах)
• Коротрон (коронирующий провод, намоточный ролик, коронирующий провод)
• Лента переноса — это лента в цветных лазерных принтерах, на которую наносится промежуточное изображение с барабанов 4-х цветных картриджей, которое затем переносится на окончательную основу — бумагу .
• Блок проявки используется для переноса тонера на электростатическое изображение, сформированное на поверхности фотопроводящего барабана .

Расходные материалы

Тонер — это порошок для нанесения изображения.

Носитель представляет собой ферромагнитный порошок (по структуре это мелкие частицы), используемый в двухкомпонентных машинах для удержания тонера на поверхности магнитного валика за счет электростатических сил (при смешивании с тонером он заряжает его положительным статическим потенциалом на взаимное трение), а оттуда под действием разряда на коротрон — на поверхность барабана; кроме того, сам проявитель благодаря своим магнитным свойствам остается на магнитном стержне и практически не изнашивается (однако со временем теряет свои свойства и также требует замены) .

Проявитель (иногда его называют стартером) — смесь материалов, подаваемых в барабан. В двухкомпонентных машинах это смесь тонера и носителя, а в однокомпонентных машинах это просто тонер. Этот термин похож на термин «проявитель», используемый в фотографии, но обычно не переводится в русскоязычной литературе.

Этапы работы принтера

Электронный документ отправляют на печать. В этот момент печатная плата обрабатывает его, а лазер посылает цифровые импульсы на картридж. Заряжая фотобарабан отрицательными частицами, лазер переносит на него изображение или текст, которые надо напечатать.

Когда лазерный луч попадает на барабан он убирает заряд и на его поверхности остаются незаряженные зоны. Каждая частица тонера заряжена отрицательно и соприкасаясь с фотобарабаном, тонер прилипает к незаряженным фрагментам под воздействием статического электричества. Это называется проявкой изображения.

Специальный валик с положительным зарядом прижимает лист бумаги к фотобарабану. Поскольку противоположно заряженные частицы притягиваются, тонер прилипает к бумаге.

Дальше бумага с тонером нагревается до температуры порядка 200 градусов с помощью термовала так называемой печки. Благодаря этому тонер расправляется и изображение надежно фиксируется на бумаге. Поэтому свежеотпечатанные на лазерном принтере документы всегда теплые.

На последнем этапе происходит снятие заряда с фотобарабана и его очистка от оставшегося тонера, для чего используется чистящее лезвие и бункер для отработанного тонера.

Вот так и происходит процесс печати. Лазер рисует будущее изображение заряженными частицами. Фотобарабан ловит и передает на бумагу красящий порошок. Тонер прилипает к бумаге под действием статического электричества и приплавляется к ней.

По такому же принципу работает копировальная техника.

Устройство

Печатающий механизм

• Драм-юнит (drum-unit)

  • Фотобарабан (Фотовал, фоторецептор) — алюминиевый цилиндр, покрытый светочувствительным материалом, способным менять свое электрическое сопротивление при освещении. В некоторых системах вместо фотоцилиндра использовался фоторемень — эластичная закольцованная полоса с фотослоем.
  • Магнитный вал — вал в картридже, используемый для переноса тонера из бункера на фотобарабан. (Либо ролик проявки в аппаратах Xerox/Samsung, где используется немагнитный тонер.)
  • Ракельный нож
  • Бункер отработки

Блок лазера (laser beam unit) (либо светодиодная линейка, в светодиодных принтерах)

Коротрон (коронатор, ролик заряда, Corona Wire)

Лента переноса (transfer belt) — лента в цветных лазерных принтерах, на которую наносится промежуточное изображение с барабанов 4 цветных картриджей, которое затем переносится на конечный носитель — бумагу.

Блок проявки (developing unit) служит для переноса тонера на электростатическое изображение, образованное на поверхности фотопроводящего барабана.

Расходные материалы

Тонер — порошок для нанесения изображения.

Носитель (анг. Carrier) — ферромагнитный порошок (по структуре представляет собой мелкие частицы), используемый в двухкомпонентных машинах для удержания тонера на поверхности магнитного вала за счет электростатических сил (при перемешивании с тонером заряжает его положительным статическим потенциалом при взаимном трении), а оттуда, под воздействием разряда на коротроне — на поверхность фотобарабана; причем сам девелопер, в силу своих магнитных свойств, остается на магнитном валу и почти не расходуется (однако теряет со временем свои свойства и тоже требует замены).

Девелопер (анг . Об этом говорит сайт https://intellect.icu . Developer) (изредка называется стартером) — смесь материалов, подаваемая к фотобарабану. В двухкомпонентных машинах это смесь тонера и носителя, а в однокомпонентных машинах — только тонер. Термин аналогичен применяемому в фотографии термину проявитель, но обычно в русскоязычной литературе не переводится.

Как печатает лазерный принтер?

Главный блок устройства — это тонер-картридж, который отвечает за перенос готового изображения на бумажную основу. Внутри — фотобарабан (алюминиевый цилиндр, покрытый слоем диэлектрика), заряжающий ролик и магнитный вал.

Лазерной печать на бумаге проходит в 5 этапов:

1. Заряд фотобарабана. После нажатия кнопки «Печать» ролик прижимается к барабану и заряжает его электричеством.
2. Экспонирование. Тонкий лазерный луч направляет на диэлектрическую поверхность отпечаток документа.
3. Проявка. С помощью магнитного вала барабан притягивает к себе микрочастицы тонера и формирует будущее изображение.
4. Перенос. Фотобарабан прокатывается по бумаге и оставляет на ней отпечаток документа.
5. Закрепление. Лист с печатью проходит через термический узел. Разогретый тонер вплавляется в бумагу и прочно фиксируется.

Цветные изображения получаются из четырех красок: голубой (Cyan), пурпурной (Magenta), желтой (Yellow) и черной (Black). Вместе они образуют цветовую модель печати CMYK. Сочетания первых трех цветов на выходе дают новые оттенки. Например, при смешивании голубого и желтого получается зеленый, а пурпурного и голубого — синий.

В цветовой палитре CMYK 16 млн оттенков

История

Лазерный принтер Kyocera FS-1110

В 1938 году студент юридического факультета Честер Карлсон получил первое ксерографическое изображение, технология которого заключалась в использовании статического электричества для переноса тонера (сухих чернил) на бумагу. Это стало результатом многолетней работы по отказу от существующих мимеографов и избавлению от них дороговизны получаемых отпечатков. Однако только восемь лет спустя, после получения отказа от IBM и Корпуса связи США, в 1946 году Карлсон смог найти компанию, которая согласилась бы производить электростатические копировальные аппараты, которые он изобрел. Эта компания называлась Haloid Company, которая позже была переименована в Xerox Corporation.

Первое устройство Xerox появилось на рынке в 1949 году как модель A. Это громоздкое и сложное устройство требовало ряда ручных действий, чтобы сделать копию документа. А всего десять лет спустя был выпущен полностью автоматический ксерограф: Xerox 914, способный производить 7 копий в минуту. Эта модель стала прототипом всех появившихся позже копиров и лазерных принтеров.

Xerox начала работу над лазерными принтерами в 1969 году. Успех был достигнут в 1978 году сотрудником Гэри Старквезером, который смог добавить лазерный луч к существующей технологии копировальных аппаратов Xerox, создав таким образом первый лазерный принтер. Полнодуплексный Xerox 9700 может печатать 120 страниц в минуту (кстати, это по-прежнему самый быстрый лазерный принтер в мире). Однако размеры устройства были просто огромными, а цена в 350 000 долларов (без поправки на тогдашний курс обмена) не соответствовала идее «принтер в каждом доме».

В начале 1980-х годов спрос на устройства, превосходящие существующие матричные принтеры по качеству печати, достиг критического уровня. В 1979 году последовало предложение Canon о выпуске первого настольного лазерного принтера LBP-10. В следующем году компания в частном порядке представила новый LBP-CX калифорнийским компаниям Apple, Diablo Systems и HP.

В то время Canon нуждался в сильных партнерах для продвижения своей продукции на новом для компании рынке, поскольку у компании были сильные позиции в области фотоаппаратов и офисных решений (самих копиров), но не было соединений, необходимых для эффективной работы продажи на рынке устройств обработки данных. Первоначально Canon обратилась к Diablo Systems, подразделению Xerox Corporation. Это было очевидно и логично, поскольку Diablo принадлежала большая часть рынка лепестковых принтеров, а ее поставщики выражали желание разместить логотип Diablo на продукции других производителей. Это сделало Xerox первой компанией, попросившей продать систему CX с контроллером Canon.

Однако Xerox отклонила это предложение, потому что вместе с японской Fuji-Xerox она разрабатывала устройство, призванное стать лучшим настольным лазерным принтером на рынке. Но хотя новый 4045 был одновременно копиром и лазерным принтером, он весил около 50 килограммов, стоил вдвое больше CX, не имел сменного картриджа с тонером и не предлагал наилучшего качества печати. Позже бывшие маркетологи Diablo признали, что потеря предложения Canon было большой ошибкой и что следующим принтером HP LaserJet мог стать Xerox LaserJet.

В любом случае, после того как Diablo отклонил предложение Canon во Фремонте, последний проехал несколько километров, чтобы посетить офисы HP в Пало-Альто и Apple Computer в Купертино. Hewlett-Packard была вторым логичным выбором, поскольку она тесно сотрудничала с Diablo и располагала довольно широким ассортиментом точечных и лепестковых матричных принтеров.

Canon и HP объединились для выпуска принтеров HP LaserJet, способных печатать 8 страниц в минуту в 1984 году. Их продажи быстро росли, и в 1985 году Hewlett-Packard захватила почти весь рынок настольных лазерных принтеров. Следует отметить, что, как и в случае со струйными принтерами, новые устройства стали по-настоящему доступными только после разработки для них сменных картриджей с тонером (в данном случае разработчиком выступила Hewlett-Packard).

В то же время проблемы снижения стоимости новых и использованных картриджей для рециклинга, количество которых стало указывать на экологические проблемы, породили целую отрасль перерабатывающей промышленности, датой рождения которой можно считать 1986 год.
