Инструкция, как отремонтировать и заменить экран телевизора своими руками

Кинескопные экраны

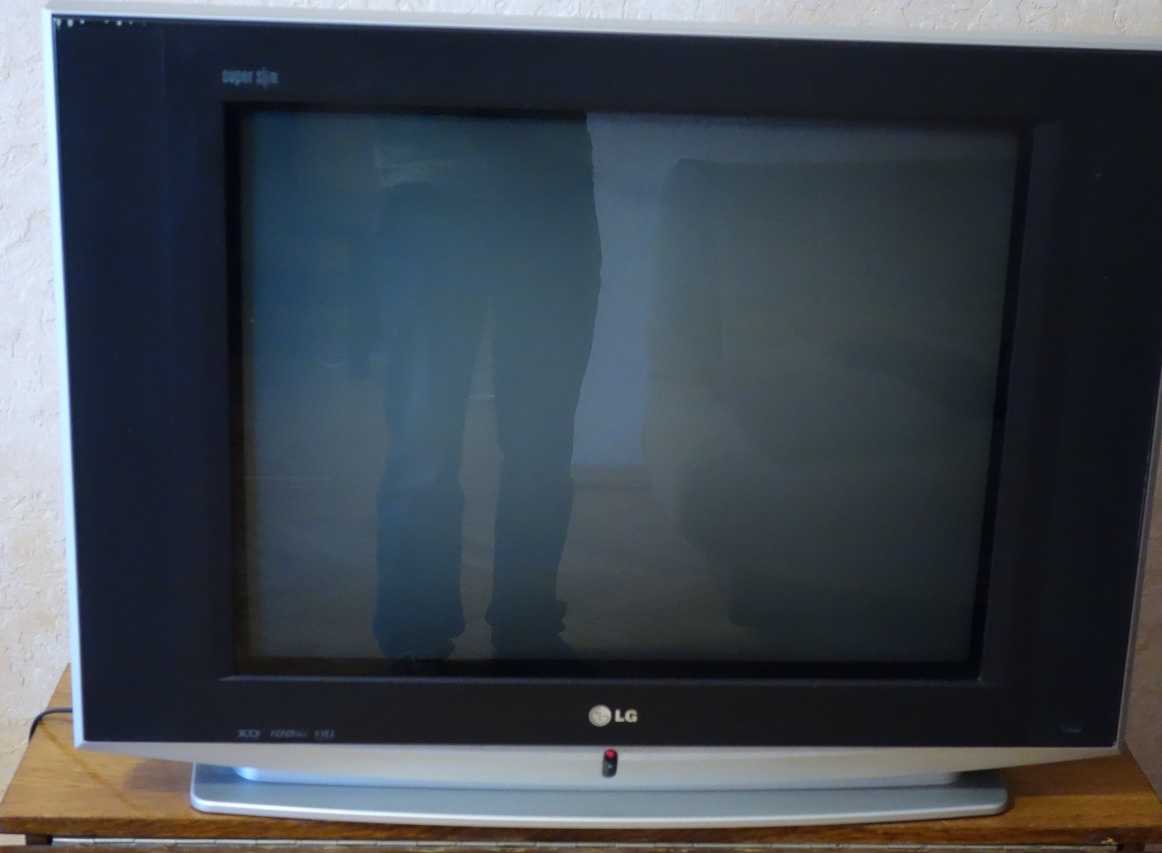

Начало ремонта телевизора LG своими руками, а также ТВ таких марок, как Панасоник, Самсунг, Рубин, Шарп и др., состоит в проверке предохранителя.

Для того чтобы починить телевизоры с электронно-лучевой трубкой, необходима проверка на наличие основных неисправностей, а после — их устранение.

Проверка предохранителя. Для этого откручиваем заднюю панель, под которой находится плата. К предохранителю подключены клеммы питания, которые необходимо переключить к цоколю обычной лампы и подсоединить ТВ к сети. Если лампа потухла, значит, устройство функционирует исправно. В случае если лампа и не начинала гореть или наоборот, горела всё время, то стоит сделать вывод, что предохранитель сгорел.

Диодный мост. В случае этой поломки ремонт возможен только после прозвонки. Для этого понадобится мультиметр и паспорт ТВ, в которых указана основная его характеристика. А далее нужно действовать согласно приведенной в паспорте схеме, хотя при поломке диодного моста всё же лучше отнести его в сервисный центр.

Наиболее сложной проблемой кинескопных телеприемников, как правило, является неисправность позистора. Для его проверки нужно выключить и включить цепь питания и следить за рабочей лампой. Для осуществления ремонта сначала понадобится настройка сопротивления сети, а после — замена позистора.

Сгорели конденсаторы или транзисторы. Обнаружить их несложно, это можно сделать даже зрительно: если они вздуты или изменили цвет на плате, то проблема имеет место быть. В этой ситуации испорченную деталь необходимо заменить.

Ремонт блока питания

Как уже говорилось, конструкция и принцип работы ЛЕД и LCD телевизоров, независимо от фирмы производителя, одинаковые. Конечно, есть кое-какие различия, но они не играют существенной роли при диагностике неисправностей. Часто при проблеме с БП жидкокристаллический телик не включается вообще, при этом нет индикации, либо включается на некоторое время, и самопроизвольно отключается. На примере рассмотрен ремонт блока питания LCD аппарата DAEWOO (можно применить и к плазме), который мало чем отличается от ремонта телевизора LG, а также Тошиба, Сони, Рубин, Горизонт и им подобных моделей.

Первым делом, перед тем, как отремонтировать телевизор, требуется снять заднюю панель аппарата с помощью отвертки, открутив винты

В некоторых моделях для крепления задней стенки могут быть установлены защелки, с которыми нужно обращаться осторожно, чтобы не сломать их.
Сняв крышку, вы увидите слева блок питания, состоящий из нескольких модулей, а справа — материнскую плату.

1. На плате БП видно 3 трансформатора: нижний – это дроссель сетевого выпрямителя, верхний слева (большой) питает инвертор, и справа находится трансформатор блока питания дежурного режима. Начать проверку нужно именно с него, так как он включает дежурный режим телеприемника.
2. Дежурный трансформатор при включении аппарата в сеть должен выдавать напряжение 5 В. Для того, чтобы правильно найти провод, на котором нужно замерять напряжение, можно воспользоваться схемой, а можно посмотреть маркировку на корпусе. В данном случае, напротив нужного контакта написано – 5 В.

1. Сначала проводится измерение на обрыв цепи, подсоединив один щуп к найденному контакту, а другой к катоду диода, стоящего на радиаторе. В данном случае обрыва нет.

Далее один щуп тестера можно прикрепить на корпус аппарата, другой на выбранный прежде контакт, и замерить напряжение, предварительно включив телик в сеть. В данном случае прибор показывает 1,5 В, вместо требуемых 5 В. Такие показания трансформатора говорят о том, что он работает, но не на полную силу. Причиной может быть высохший конденсатор, находящийся ниже, или вздутый – выше трансформатора.
Чтобы выпаять пришедшие в негодность детали, необходимо снять плату БП. Для этого сначала отсоедините все провода и шлейф матрицы, идущие от инвертора и системной платы. Чтобы в дальнейшем, после ремонта блока питания, не запутаться, куда что подключается, можно пред отключением проводов и шлейфов сфотографировать их.
Теперь можно снять весь блок питания ЖК телевизора, открутив 4 винта

После его снятия очень важно разрядить все конденсаторы, чтобы избежать удара током.

1. Выпаиваем дефектные конденсаторы и меняем их на новые, соблюдая полярность.
2. Сборка аппарата происходит в обратном порядке: плата прикручивается на место, подключаются все разъемы и шлейфы, закрывается задняя панель агрегата.
3. Снова замеряем напряжение на трансформаторе блока питания телевизора (аппарат должен включиться) и видим, что оно стало 5v. Развернув отремонтированный телеприемник, вы увидите, что он работает.

Как видно из обзора, представленного выше, ремонт своими руками блоков питания телевизоров не такая уж непосильная задача. Следуя этому описанию, можно проводить и ремонт плазменных телевизоров.

Основные узлы поломок

Перед тем, как приступать к починке устройства, нужно его продиагностировать и понять, в чем именно заключается неисправность. Это сэкономит время как вам, так и мастеру (если вдруг вы в итоге прибегнете к его помощи). В любом случае, разбираться в узлах электроприбора — это новое знание, которое когда-нибудь вам пригодится.

Итак, основных узлов, о которых надо знать при ремонте телевизоров “Самсунг”, всего три. По сути, они представляют собой отдельные приборы, которые в какой-то степени взаимодействуют друг с другом:

1. Блок питания устройства. От этого узла зависит вся работа телевизора. Он существует для того, чтобы обеспечивать остальные части необходимым количеством электрического тока.
2. Телевизионный инвертор. Данный узел обеспечивает преобразование низкого напряжения с части, описанной выше, а также удовлетворяет поддержание теплоты ламп и поддерживает их, равномерно освещая подсветку.
3. Основная плата. Является самой трудной в починке устройства — лучше сразу прибегнуть к помощи профессионала.

В последнем блоке должно находиться все для того, чтобы управлять описанными выше узлами и опущенными, более мелкими. Именно поэтому эту деталь можно также разделить на несколько основных составляющих:

• Матрица. Заявляет о себе во время помех на дисплее. Следовательно — эта деталь отвечает за изображение.
• SPU. Является центральным процессором. Он служит для того, чтобы принимать сигналы, обрабатывать их и направлять на подчиненные устройства.
• Тайминг-контроллер. Выстраивает изображение на матрице, с помощью сигналов, вырабатываемых с помощью электроблока подачи напряжения.

Что ломается в телевизоре и как его починить?

Желаю здравствовать моим читателям! Сегодня поговорим о том, что ломается и как его починить телевизор. Прежде чем звонить мастеру, любую поломку телевизора можно постараться диагностировать и починить самостоятельно. Мы связались с и ниже приведем основные виды неисправностей и доступные способы ремонта

Важно! Большинство жидкокристаллических телевизоров устроены одинаково, сняв заднюю крышку, отвинтив винты, за ними будут блок питания, к которому подключен кабель, и материнская плата. Если вы снимете крышку и увидите нагар или поломку деталей, не спешите сразу их менять, ведь неисправность может быть только последствием большой поломки и при замене новые детали также перегорят или сломаются

Нет изображения, хотя экран светится

Может не проходить сигнал с тюнера/приемного блока. Чтобы проверить его работоспособность, пошлите сигнал с другого источника — компьютера, приставки через видео-гнезда в корпусе (обычно за него отвечает тюльпан желтого цвета). Если картинка появилась, то поломка в тюнере или микроконтроллере. Если кнопки на телевизоре все еще работают и Вы легко выходите в меню и настройки с их помощью, то микроконтроллер исправен и заменить следует тюнер.

Если же сигнал с других источников не сработал, то поломка в видеопроцессоре (его микросхеме). Проверьте, есть ли потенциал в цепях на схеме, если обнаружится несоответствие, то причина точно в нем.

Не включается телевизор, не светится экран

Если экран не загорается, не мигает индикатор питания или картинка включается, но через пару минут гаснет, то, скорее всего, сломан блок питания. Он мог сгореть из-за скачков напряжения при отсутствии стабилизатора. Можно заменить весь блок питания или только конденсаторы, если они вздулись или из них потекла жидкость. Для этого потребуется хотя бы минимальный опыт припаивания новых деталей. Подсоединять новые конденсаторы лучше последовательно, соблюдая полярность (если ее спутать, конденсаторы взорвутся, так что лучше отойдите при проверке и подключении блока питания для безопасности). Не забудьте установить прокладки под замененными деталями, чтобы изолировать компоненты от корпуса.

Если блок питания исправен, а экран все равно черный, то неисправна цепь питания — скорее всего контакты шлейфов, что легко исправить запаиванием контактов.

Изображение мутное, двоится

Это неисправность матрицы и отличить эту поломку очень легко — сломанная матрица ведет к половинчатому изображению, полосам, частичной работе экрана, в то время как помехи на весь экран — практически всегда исходят из поломки системной платы или сбоя программного обеспечения.

Целиком ключевая деталь матрицы очень редко имеется в свободной продаже и поставляется только в сервисные центры и спецмагазины. Если Вы нашли матрицу нужной модели, то можно произвести замену самостоятельно, главное помнить, что это очень хрупкая деталь. Положите панель на мягкую ткань вниз экраном, чтобы отвинтить все крепежные элементы. Затем переверните телевизор экраном верх и снимите с защелок переднюю панель. Матрицу следует отсоединить от проводов и шлейфа (можно проверить цельность старой матрицы). Новую матрицу следует очень аккуратно прикрепить к шлейфу и питанию подсветки. При включении для проверки новой матрицы экран должен быть идеально ровным без дефектов.

Телевизор не реагирует на команды переключения, изменения настройки

Если пульт исправен, это означает, что у Вас точно неполадки с материнской платой по причине сбоя программного обеспечения или неисправности вторичного преобразователя DC. Его можно заменить оригинальной запчастью или приобрести универсальный преобразователь.

Ремонт материнской платы — один из самых сложных, так как крайне сложно выявить конкретный сбой, особенно без специализированного оборудования, чаще всего наиболее экономный вариант — полная ее замена.

Нет звука или хрипы в динамике

Причина — неполадки в звуковом блоке. Проверьте тестером входное напряжение на микросхеме звукового усилителя. Самая простая диагностика – принюхаться к схеме, запах гари — явный признак ее перегорания.

Если звук появляется периодически, то неполадка во внутреннем динамике или колонке (попробуйте вывести звук на наушники или через другой выход, чтобы исключить эти варианты).

Распространенные неисправности телевизоров

Современные ЖК телевизоры стали более компактными, и их починку проводить стало намного легче. Конечно, бывают поломки, которые сложно обнаружить без специального диагностического оборудования. Но чаще всего встречаются неисправности, которые можно обнаружить даже визуально, например, вздувшиеся конденсаторы. При такой поломке достаточно выпаять их и заменить на новые с такими же параметрами.

Все телеприемники одинаковы по своему устройству и состоят из блока питания (БП), материнской платы и модуля подсветки LCD (используются лампы) или ЛЕД (используются светодиоды). Материнку самостоятельно чинить не стоит, а БП и лампы подсветки экрана – вполне возможно.

Не получается включить или выключить телевизор

Если телевизор не получается включить совсем, то, скорее всего, причину проблемы нужно искать в блоке питания. Если в сети часто происходят перепады напряжения, то он просто мог перегореть. Также из-за этого может происходить самопроизвольное выключение устройства. Если модель оснащена специальной защитой, то при скачках напряжения она будет срабатывать и отключать технику.

Если же есть четкая уверенность, что с напряжением проблем нет, то причина может быть в появлении микротрещин на материнской плате.

Плохое качество звука

Если качество звука неожиданно резко упало, то связано это с неисправностью динамиков. Необходимо провести диагностику и проверить правильность их подключения. Все контакты должны находиться в хорошем состоянии. Если при осмотре никаких проблем не выявлено, то нужно детально изучить функционирование радиоканалов.

Отсутствующее изображение или его плохое качество

Одна из самых распространенных проблем. Заключается в том, что пользователь слышит звук работающего телевизора, но изображение отсутствует. В таком случае необходимо обратиться к помощи специалистов по ремонту. Возможных причин у данной неисправности может быть много и профессионал способен быстро определить ее. Чаще всего это будет одна из следующих поломок.

1. Есть звук, но отсутствует изображение – поломка видеоусилителя или матрицы.
2. Нет «картинки», звук есть, но периодически пропадает. В данном случае проблема, скорее всего, связана с разверткой.
3. Звук есть, а экран просто светится. Самое простое, что может быть – помехи тюнера. В худшем случае сломался видеопроцессор.
4. Звук и изображение есть, но картинка растянута не на весь экран. Это свидетельствует о том, что возникла поломка модуля кадровой развертки матрицы. Это происходит при частых скачках напряжения в сети, либо из-за неисправного блока питания.
5. Звук и изображение есть, но на экране появляется узкая полоса. Если она вертикальная, то это свидетельствует о вероятной поломке трансформатора срочной развертки. Горизонтальная полоса говорит о проблеме в самой кадровой развертке.
6. Звук есть. Изображение есть, но стало одноцветным. В таком случае нужно рассматривать в качестве причины поломку видеопроцессора или видеоусилителя.

Неисправность матрицы

Неисправность матрицы является одной из самых сложных проблем. Дело в том, что починить ее не получится, поэтому придется производить замену. Матрица является элементом, на котором выполняется построение изображения. Сломаться она может по следующим причинам:

• телевизор роняли, или по экрану чем-то ударили;
• контакты матрицы подверглись воздействию жидкости;
• элемент оказался бракованным;
• матрица долго эксплуатировалась и износилась за это время.

О том, что матрица повреждена, могут свидетельствовать следующие признаки:

• на экране появляются полосы разного цвета;
• черные круги на «картинке»;
• изображение подвисает или полностью исчезает.

Проблема с разверткой

Определить, что проблема связана с неисправностями кадровой развертки, можно по следующим факторам:

• изображение уменьшилось или сместилось в сторону;
• нарушилась центровка или появились линии;
• кадровая развертка отсутствует полностью – на экране вместо изображения находится только белая светящаяся полоса.

В данной ситуации причиной неисправности является блок генератора кадровой развертки. В нем находится много электронных элементов. Поэтому необходимо вызвать специалиста, которой сможет точно определить, какой из них необходимо заменить, и выполнит ремонт.

Другие причины поломки ТВ

Среди типичных и простых причин того, что телик не включается, может выступать пульт ДУ или отсутствие сигнала от антенного кабеля.

Неисправность пульта ДУ

Если телевизор не включается с пульта, для начала, необходимо убедиться в годности батареек. Если они севшие – замените их. Часто телеприемник не может включиться из-за загрязнения контактов под кнопками. Для этого его можно разобрать самому, и очистить контакты мягкой тканью от скопившейся грязи. Если ваш пульт падал, то возможно повреждение кварцевого излучателя. В таком случае он подлежит замене. Ну а если вы залили ПДУ водой или какой-либо другой жидкостью, и он после разборки и просушки не заработал, то его придется заменить на новый.

Более подробно о починке пульта ДУ можно узнать из следующего видео или статьи.

Нет ТВ сигнала

При ремонте телевизоров LG, Sharp c ЖК дисплеем, Рубин, Горизонт с такими же экранами, часто возникает ситуация, когда при вполне исправном аппарате не происходит его включение. Оказывается, причиной может послужить отсутствие ТВ сигнала в антенном кабеле. Происходит это из-за срабатывания защиты шумоподавления (в теликах Рубин, ее стали ставить не так давно), и агрегат переходит в режим ожидания. Поэтому, если вы обнаружили свой телик в нерабочем состоянии, не стоит паниковать, а требуется проверить наличие сигнала от передающей станции.

В заключение можно сказать — когда вы принимаете решение о самостоятельном ремонте телеприемника, следует трезво оценивать свои способности и знания в этом деле. Если вы чувствуете себя не уверенно, то лучше это дело доверить телемастеру, тем более, что 220 В никто не отменял, и незнание элементарных правил безопасности может повлечь за собой неприятные последствия.

Ремонт блока питания

Так как неисправность блока питания одна из самых распространенных проблем всех типов ТВ, то необходимо изучить ее подробнее.

Ремонт блоков питания жидкокристаллических телевизоров

Так как все модели ЖК-мониторов не имеют принципиально разных конструктивных отличий, поэтому ниже представленная схема может применяться для всех ТВ (Тошиба, Горизонт, Самсунг, Сони, Рубин).

Инструкция:

1. Вскрыть при помощи инструментов задний корпус устройства.
2. Открутив крышку, пользователь увидит, расположенный с левой стороны блок питания ЖК телевизора, а справа находится основная плата.
3. На плате блока имеются три трансформатора: нижний, верхний и трансформатор справой стороны – он отвечает за дежурную работу монитора, с него и нужно начинать проверку.
4. Трансформатор, отвечающий за дежурный режим должен давать напряжение в 5В. Чтобы понять, в каком проводе произвести замер, рекомендуется воспользоваться схемой или посмотреть на маркировку корпуса. Около нужного контакта будет набито -5В.
5. Первым замеряется обрыв цепи, необходимо прикрепить один щуп к контакту -5В, а другой к катоду диода, расположенного на радиаторе. Поставить тестер в режим прозвона, и проверить цепь. Наличие звукового сигнала будет свидетельствовать о том, что обрыва нет.
6. Затем один щуп мультиметра прикрепить к панели ТВ, а другой оставить на прежнем контакте, включить экран в сеть и произвести замер напряжения. Если устройство покажет значение меньше 5В, например, 1,5 то это говорит о том, телевизор работает не на полную мощь, возможно, высох конденсатор.
7. Нужно перепаять вышедшие из работы элементы, для этого изъять плату, отсоединить шлейф матрицы.
8. После выполненной работы экран должен включиться.

Кинескопные ТВ

Ремонт мониторов, оснащенных кинескопом, например таких, как (рубин, шарп 2002sc, сони тринитрон, ввк), а также ремонт телевизора Самсунг, Панасоник. всегда начинается проверки блока питания.

Тестирование выполняется с помощью лампы накаливания, но перед выполнением процедуры нужно обязательно отключить Sharp c2002sc, Самсунг или другой экран от нагрузки (каскад строчной развертки). Напряжение строчной развертки может варьироваться от 110 до 150 В, это зависит от размера кинескопа. Требуется найти в цепи ТВ конденсатор фильтра развертки. Далее нужно будет подключить лампочку, для того чтобы снять нагрузку, необходимо отпаять дроссель и предохранитель, через которые элемент СП потребляет питание. Такая схема применяется для экранов sharp c 2002sc.

После, адаптер питания подключить к электричеству и сделать замер напряжения, если значения будут превышать норму, то придется проверить цепь обратной связи блока питания. Если же БП в хорошем состоянии, то лампочка убирается, и все элементы припаиваются на место. Это основная информация, как отремонтировать телевизор своими руками.

Основные причины неисправности подсветки матрицы

• Некорректная работа модуля подсветки (преобразователя). Проверить его можно подключив к заведомо исправной матрице;
• Выгорание лампы матрицы. В случае ее полной неработоспособности легко заменяется в условиях сервиса. Причиной поломки может стать скачок напряжения или изначально некачественная деталь;
• Повреждение лампы матрицы. Происходит вследствие неаккуратного обращения с телевизором при случайном ударе или других физических воздействий. В этом случае обязательно обратитесь в ремонт телевизоров, чтобы заменить неисправный инвертор.
• Затемнение экрана и другие искажения изображения. Это тоже свидетельствует о неисправности матрицы.

Основные неполадки

Сразу же отметим, что в данном материале не мы не будем говорить о дефектах LED подсветки, как её мерцание, неравномерность, а также частичное либо полное отсутствие. При рассмотрении повреждений и неполадок речь будет идти только о самом стекле матрицы, где и формируется картинка. Для удобства мы разделили все дефекты на несколько разновидностей, к которым будут написаны советы по ремонту, если он возможен.

Физическое повреждение

В большинстве случаев жидкокристаллическая панель выходит из строя после ударов по экрану, падения устройства и других аналогичных факторов. В отличие от старых телевизоров, современные матрицы не так хорошо могут выдержать некоторые механические нагрузки. Даже бросок ребёнком мягкой игрушки со стеклянным глазом в экран телевизора может плачевно закончиться для последнего.

Если в вашем ТВ матрица поломалась под воздействием чрезмерного физического воздействия, тогда она восстановлению не подлежит и ЖК панель необходимо менять.

Искажение изображения

Не редкостью также является и заводской брак. Проявляться он может как сразу после покупки телевизора, так и спустя некоторое время пользования устройством. Данная поломка может быть настолько разнообразной, что её легко можно разбить сразу на несколько категорий:

1. вертикальные полосы на экране;
2. отсутствие картинки либо её части;
3. столбы на изображении;
4. «замирание» или «торможение» кадра;
5. засвеченные области на матрице, сменяющие своё положение;
6. искажение цветов и так далее.

Причин у данной неисправности может быть очень много. Обычно проблема кроется в гибких шлейфах, интегрированных в стекло матрицы, и управляющих чипах.

В большинстве случаев эту неисправность можно устранить при обращении в сервисный центр вашего производителя. Самостоятельно же пытаться исправить неполадку в новом телевизоре не следует, ведь вам откажут в гарантийном обслуживании. Более того, даже если дефект вызван именно заводским браком, что предполагает замену устройства на новое, вы также не сможете получить компенсацию после самостоятельного вмешательства.

Появление пятен на картинке

Ещё одной распространённой поломкой матрицы являются различные пятна овальной, округлой и любой произвольной формы. Появляются они из-за дефектов стекла матрицы либо по причине разрушенного поляризационного слоя.

Износ этих элементов может быть вызван не только производственным браком, но также нарушением правил транспортировки, норм хранения и даже требований к эксплуатации. Если на дисплее вашего телевизора появились такие пятна, то в этом случае единственное возможное решение – замена матрицы.

Неквалифицированное вмешательство

Хотя это не частая причина поломки дисплея, но о ней также следует упомянуть. Проблемы с матрицей также могут появиться после самостоятельного ремонта LED подсветки, экрана или других компонентов телевизора. В данном случае могут появиться порванные шлейфы, трещины в углах экрана, сколы и другие повреждения

Безусловно, ремонт ЖК матрицы телевизора можно выполнить и собственноручно, но для этого важно не только изучить вопрос, но также проявлять аккуратность. Помните, что починка любой техники также включает в себя грамотную разборку и сборку
