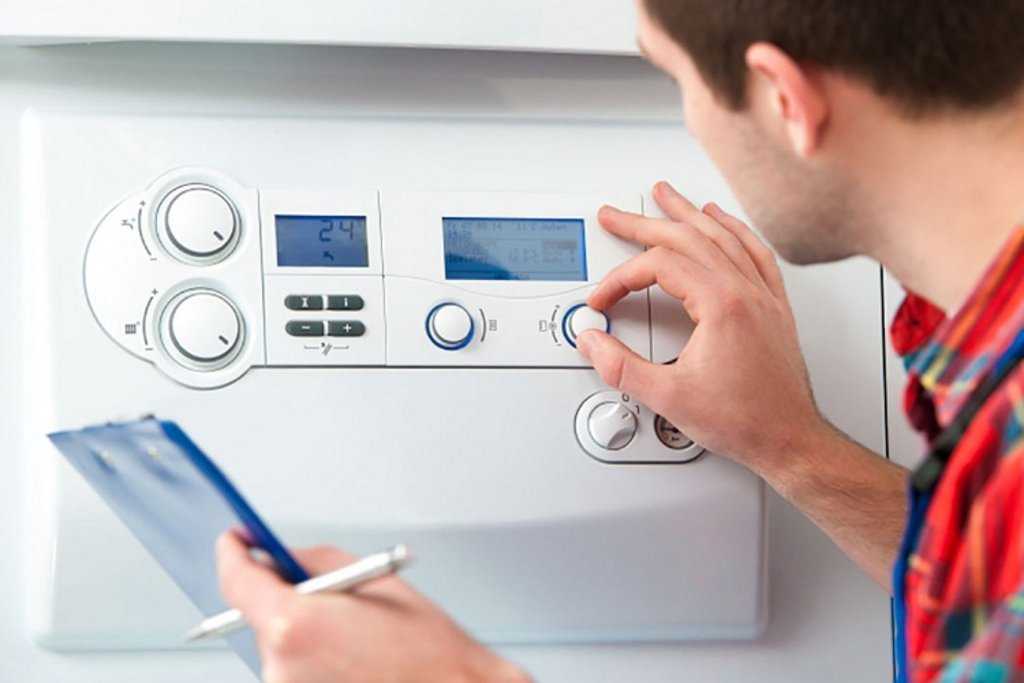

Настройка газового котла: регулировка мощности, как отрегулировать давление, регулируем краном подачи газа

Инструкция по розжигу

Нагреватели отличаются типом розжига, поэтому при запуске разных модификаций есть свои нюансы. Прежде чем включать аппарат, нужно прочитать инструкцию по розжигу, чтобы всё сделать правильно. Рассмотрим розжиг на примере итальянского котла «Аристон»

Перед включением важно проверить систему на протечки. С этой целью термостат включают на максимум, чтобы автоматически сработало переключение

Процесс розжига Ariston:

прибор подключен к электросети, а регулятором нагрева установлено нужное значение температуры;
при включении насоса слышится небольшой шум;
когда в трубах устранятся все воздушные пробки, шум исчезнет;
срабатывает электророзжиг — котел включается самостоятельно.

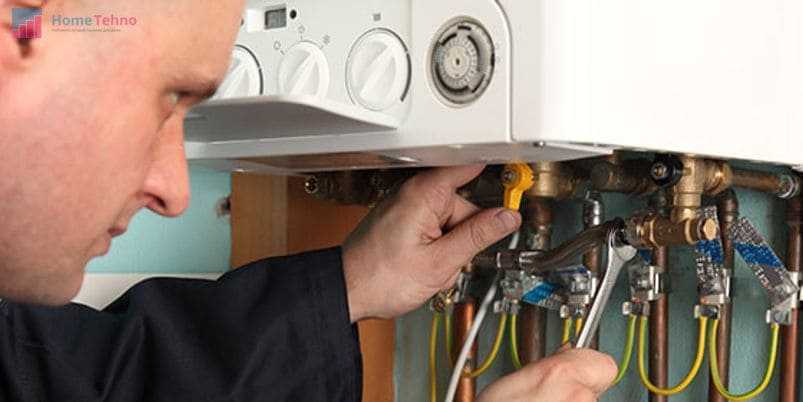

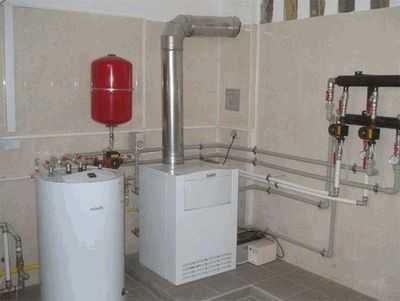

Четвертый этап: подключение агрегата к газопроводу

Подключение к газопроводу — чрезвычайно ответственное дело. Малейшая ошибка может обойтись очень дорого. Если не качественно выполнить монтажные работы, то могут возникнуть серьёзные аварийные ситуации, которые приведут к отравлению газом или взрыву. Мелочей при подключении котла к газопроводу быть не должно.

Первый шаг — это соединение патрубка от котла к ответвлению газовой трубы. На газовой трубе при этом обязательно должен быть отсекающий кран. На него так же устанавливают специальный фильтр для отопления.

Соединяя газопровод с котлом, нужно внимательно проследить за тем, чтобы все стыки были герметичными. Здесь для герметизации нельзя применять ФУМ ленту или уплотнительную нить, которые не обеспечивают качественной изоляции. Рекомендовано применение пакли и краски.

Резиновые шланги для подключения газовых котлов к газопроводу запрещены. Резина может утратить эксплуатационные свойства (потрескаться), это неминуемо приведёт к опасной утечке газа. К патрубку агрегата шланги прикрепляют с использованием накидных гаек и уплотнительных паронитовых прокладок. Уплотнители здесь обязательны, ведь именно они позволят добиться достаточной герметизации соединения.

Что касается подключения котла Бакси к системе отопления, то тут без помощи специалистов не обойтись. В данном случае самостоятельно можно выполнить только начальные этапы по его монтажу. Котёл будет работать долго и эффективно, когда его подключение будет выполнено профессионально.

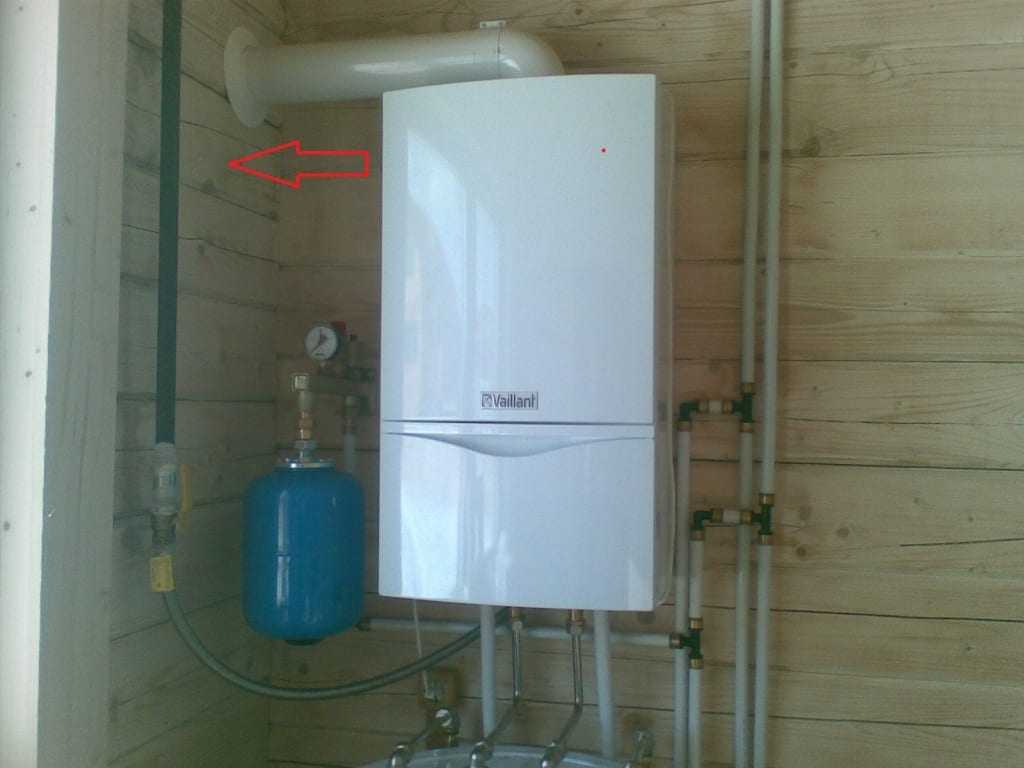

Правильная установка газового котла настенного типа

установка газового котла настенного типа

Подготовительные работы

Первым делом открываем упаковку прибора и проверяем комплектацию, если чего-то будет не хватать, отправляемся в магазин и докупаем.

Проверяем поверхность, на которую будет установлен котёл. Если она выполнена из горючих материалов, необходимо на поверхности закрепить жаропрочное покрытие, а прибор в таком случае крепится от поверхности на расстоянии до 5 см.

Отметим, что установка газового котла Бакси своими руками на этом этапе может выполняться, так как подготовительные работы могут не входить в обязанности специалистов. Их задача исключительно подключение и монтаж.

Рекомендуется перед установкой прибора выполнить промывку внутренних трубок, в которые при транспортировке и хранении на складе мог попасть мелкий мусор и пыль. Только после выполнения этих работ можно приступать к процессу установки, которая включает в себя восемь этапов.

Перед началом всех работ сверьте номер, указанный в паспорте с номером на газовом приборе, который будет устанавливаться. Этот момент следует проверить еще при покупке. Если номера не будут совпадать, котел могут не зарегистрировать.

Установка настенного газового котла Бакси

Установить планки.
На водопроводную трубу, по которой будет выполняться подача воды, устанавливается фильтр. Если это не сделать, оборудование засорится, и понадобится покупать запчасти для газовых котлов Baxi и вызывать мастера для устранения неисправности. Фильтр должен устанавливаться между двух отсекающих кранов — это позволит выполнять его замену или чистку и при этом не сливать из системы воду.
Устанавливается коаксиальный дымоход для газового котла Бакси, после чего проверяется тяга.
С трубопроводом газовый котёл соединяется при помощи муфты, подсоединение выполняется с боковой стороны.
Подача подключается сверху, возврат внизу. Если понадобится выполнять сварочные работы, рекомендуется использовать газовую сварку. Уклон труб отопления не должен превышать 5 мм на 1 метр трубы.
Подключение прибора к системе газоснабжения выполняться должно специалистом.
Если устанавливаемое оборудование энергозависимое, то подключаем его к электросети

Важно установить стабилизатор напряжения для газового котла Baxi, наличие которого защитит прибор от скачков напряжения, замыканий и перегрева.
После подключения всех контуров, мастер выполняет первый запуск и проверяет качество работы установленного им газового котла в систему отопления.

При необходимости с целью повышения эффективности и экономичности в работе прибора, мастер может порекомендовать установить комнатный термостат для газового котла Baxi, что позволит регулировать температуру нагрева теплоносителя, исходя из параметров комнатной температуры

Как отрегулировать тягу в газовом котле?

Как настроить тягу в казовом котле? После настройки газового котла Бош или другого производителя тяга может ослабевать. Необходимо иногда проверять её как в самом оборудовании, так и в трубе. Посмотрите через окошко, почистите пути от сажи. Также на тягу может влиять погода.

Помогает улучшить тягу дефлектор. Он искусственно понижает давление. Или можно купить вентилятор, флюгер.

Шибер ставят, когда тяга, наоборот, слишком сильная. И тогда дымоход остывает, изнутри покрываясь конденсатом. Труба становится забитой сажей или льдом. Но только нужно не забывать крутить регулятор тяги раз в несколько дней, чтобы не портилось оборудование, иначе потом поменять положение не получится.

Встречаются механические регуляторы. Они подходят для твёрдотопливного оборудования. Но мастера на газовые ставят тоже.

Как избавиться от «тактования» газового котла?

Иногда возникает такая проблема как частое включение-выключение газового агрегата. Его еще называют «тактование». Эта проблема появляется в том случае, если мощность агрегата превышает отапливаемую площадь. Теплоноситель в системе отопления нагревается очень быстро, и котел отключается через несколько секунд после включения. Затем он остывает, и устройство снова включается. Получается так, что включение и отключение повторяются очень часто — это приводит к повышенному износу узлов и быстрому выходу агрегата из строя.

Избавиться от данной проблемы поможет перевод горелки на меньшую мощность. Если горелочное устройство работает на минимуме возможностей, то уменьшить производительность еще больше поможет регулировка газового клапана котла. Однако лучше и надежнее все-таки вызвать специалиста сервисного центра.

Неожиданная проблема — тактование котла.

Как известно, если постоянно включать и выключать без веской причины какое-либо устройство — оно быстро выйдет из строя. Именно такая участь чаще всего постигает автоматические газовые котлы. Автоматика не в силах приспособиться к переменчивым условиям, каждые 10 (а то и 5) минут активирует подогрев. Техника не выдерживает таких скачков и буквально сгорает за несколько месяцев. Как ни странно, особенно это явление коснулось настенных газовых котлов, чувствительных к перепадам температуры.

Такое явление быстро укоренилось среди пользователей газовых котлов и мастеров под названием «тактование» — слишком частое повторение цикла нагрев-охлаждение.

Запорные краны

Простейшее приспособление, способное изменять температуру батарей, – это запорный кран. Он может на самом примитивном уровне управлять подачей горячей воды из отопительной системы дома. Запорная арматура имеет вид шарового краника, имеющего всего два положения:

«закрыто» – движение горячей жидкости остановлено, батарея остывает;
«открыто» – через радиатор проходит максимальный объем теплоносителя, и он греет в полную силу.

Существенным минусом применения запорного крана является необходимость постоянных манипуляций. Создать устойчивый температурный режим с помощью этого устройства невозможно.

Использовать кран для регулирования температуры радиатора можно, только если перед батареей установлен байпас (обходная труба). В противном случае закрытый кран нарушит циркуляцию теплоносителя в общедомовой системе.

Устройство и технические характеристики

Одноконтурный котел Очаг для отопления дома

Отопительный котел бывает одноконтурным, двухконтурным или комбинированным.

Одноконтурный котел

Имеет чугунный теплообменник, для нагрева используется природный газ. Это сложная конфигурация, для установки требует большого количества деталей. В его функции входит только отопление. Для горячего водоснабжения дополнительно устанавливают бойлер.

Двухконтурный котел

Оборудован двумя теплообменниками. Используется для центрального отопления и горячей воды. Для нагрева применяют природный газ. Это компактная установка, работает в автоматическом режиме. Для одновременного нагрева отопительных батарей и получения горячей воды устанавливают теплоаккумулятор.

При отсутствии теплоаккумулятора при открытии крана горячей воды давление в системе отопления падает, температура снижается. Если котел расположен далеко от места потребления, горячая вода появится не сразу.

Комбинированные установки

Это универсальные котлы со стальным теплообменником (КСТГ, КСТГ). Агрегат может работать на мазуте, твердом топливе, природном газе. Используется для обогрева помещений площадью 400 м2 и горячего водоснабжения, имеет внутренний нагреватель воды. Оборудован газовой автоматикой, которая снижает подачу газа при повышении давления.

Газовый котел Очаг имеет следующие технические характеристики:

Характеристики	Марка котла
	КСГ-7АТ	КСТГ-16	КНГ 24
Тип	Конвекционный газовый отопительный
Используемое топливо	Природный газ с переналадкой на сжиженный	Природный газ или твердое топливо	Природный газ с переналадкой на сжиженный
Назначение	Отопление	Отопление	Отопление и подача горячей воды
Способ крепления	Напольный	Напольный	Настенный
КПД	85 %	75%	90%
Мощность	7 кВт	16 кВт	24 кВт
Электропитание	Отсутствует	Отсутствует	220 В / 50 Гц
Срок службы	15 лет
Гарантия	36 месяцев

Приведены параметры трех часто используемых марок отопительного агрегата Очаг.

Как избежать сбоев в работе? Помогут правильная настройка газового котла и регулярное обслуживание

Частное строительство набирает силу, а вместе с ним растет спрос на современное оборудование теплоснабжения, бесперебойно обеспечивающее потребителей тепловой энергией для отопления дома и нагрева воды для хозяйственных нужд.

Газовый котел — центральное звено системы газового теплоснабжения, созданной для таких целей. Являясь одним из самых экономичных устройств, он, тем не менее нуждается в правильной его настройке, обеспечивающей надлежащий расход топлива и надежность его работы.

Подбор и настройка оборудования

Вопросы эксплуатации системы теплоснабжения частного дома, в отличие от централизованных систем, целиком ложатся на ее владельцев. И одной из задач, которые приходится решать — это вопрос правильного подбора газового оборудования.

Опыт эксплуатации систем показывает, что правильно подобранный котел должен работать не менее 30% отопительного периода.

Среднее же значение потребляемой мощности котла на квадратный метр отапливаемого помещения (при высоте потолков до 3 метров) составляет около 100 ватт.

Также практика показывает, что установка котла или горелки слишком высокой мощности может создавать множество проблем, связанных с перерасходом газа, трудностью подбора температуры в отапливаемых помещениях и надежностью работы системы.

После подбора и установки системы теплоснабжения, а также при каждом ее запуске проводятся следующие регулировки:

Полный прогрев котла.
Полное открытие шибера дымохода.
Выставление пламени горелки на максимальную мощность (пламя при этом должно состоять из синего и желтого сегментов).
Перекрытие крана подачи газа на опуске для удаления желтого сегмента пламени.
Проверка автоматики безопасности и рабочих режимов котла.

Важно! Настройка правильного цвета пламени газовой горелки имеет ключевое значение для полного сгорания газа без образования сажи, оседающей на стенках топки и дымохода, снижающей эффективность работы системы и увеличивающей расход газового топлива. Как отрегулировать мощность горелки

Как отрегулировать мощность горелки

Если горелка значительно превосходит котел по мощности, ей может не хватать объема топки, притока воздуха через шиберы и от наддува. Горение пламени в этом случае становится малоуправляемым, и пламя горелки желтеет.

Неполное сгорание газового топлива вызывает закопчение топки и дымохода продуктами горения, а часть энергии рассеивается в окружающее пространство, повышая расход топлива.

Фото 1. Запорный кран помогает регулировать подачу газа в случае возникновения неполадок с котлом.

В этом случае мощность горелки можно уменьшить прикрытием крана подачи газа на опуске.

Однако, если мощность будет постоянно установлена на минимальное значение, это снизит эффективность работы и диапазон регулировок системы.

Справка! При выборе газовой горелки, помимо габаритов камеры сгорания и геометрии факела, важно учитывать соответствие паспортных значений минимальной и максимальной мощности и способов ее регулирования, а также расход газа горелкой. Высокое потребление газа

Высокое потребление газа

Причиной высокого расхода газа часто является неэффективная работа теплообменника котла. Теплоноситель, проходящий через теплообменник, несет с собой частицы окалины и солей, которые могут откладываться на внутренних стенках теплообменника, снижая его теплопроводность и увеличивая количество требуемого топлива для нагрева.

Обычно проблема с теплообменником проявляется характерным шумом, исходящим от работающего котла, напоминающим свист или бульканье, похожее на закипание чайника.

В этом случае потребуется ручная чистка теплообменника или его промывка специальным составом.

Причиной высокого расхода газа также может стать его пониженная калорийность, вызванная недостаточной его осушкой газораспределяющей компанией. Норма низшей теплоты сгорания бытового газа должна составлять не менее 7600 ккал на один кубический метр, на практике же калорийность газа может снижаться до 4000 ккал.

Важно! При приобретении газового оборудования важно принимать в расчет состав и минимальное давление газа в конкретной системе газоснабжения, чтобы оборудование работало устойчиво

В каких случаях требуется регулировка пламени горелки?

Атмосферная газовая горелка для обогревательного оборудования чаще выходит из строя. Ею оснащаются модели как настенного, так и напольного котла. Инжекционная горелка напольного оборудования снижает свою эффективность по разным причинам:

Мощность горелки завышена. Случается, когда для маленького обогревательного оборудования приобретается горелка высокой мощности. При этом для горения недостаточно места, приток воздуха для такой мощности слабый, что приводит к переходу пламени от голубого к желтому, закопчению камеры сгорания, дымохода.
Если дымоход плохо прочищен, ухудшается тяга котла. При этом отработанные продукты горения слабо выводятся, приток воздуха малый. Это ухудшает горение, пламя желтеет.
Дефект самой горелки не дает возможность правильно настроить полное сгорание топлива.
Из-за перепадов давления в системе газоснабжения хорошо отрегулированное оборудование может выбрасывать большое количество неотработанного газа в дымоходную трубу. Частично он оседает копотью, сажей. Большой слой сажи снижает тягу, увеличивает расход топлива.
Запуск отопительного оборудования после ремонта.
Наличие посторонних шумов при работе котла, газовой горелки.
Смена вида топлива.

Система безопасности

Приборы, работающие на газе, нуждаются в серьезном контроле. Его обеспечивает либо человек, либо система автоматики. Последняя способна обеспечить многоступенчатую защиту, которая предотвращает опасные ситуации и повышает безопасность оборудования. Главная задача системы защиты — вовремя отключить устройство, прекратив подачу топлива.

Рассмотрим ступени защиты на примере напольного котла «Протерм Волк KSO». Эти современные аппараты имеют многоступенчатую защиту. Одна из ступеней — датчик ионизации, который контролирует пламя. Если огонь потухнет, будет подан сигнал блоку управления, он перекроет поступление топлива и предотвратит аварию.

В камере сгорания имеется датчик температуры, который следит за нагревом теплоносителя и не допускает быстрого прогорания топки. «Волки» оснащены системой КТД — контроля тяги дымохода. Она предотвращает скопление угарных газов. Если тяги нет, начинается скапливание продуктов сгорания в дымоходе, термостат нагревается. При достижении предельного значения температуры контакты термостата размыкаются — поступление топлива прекращается.

Автоматическая защита

Современные модели нагревателей насыщены электронными контрольно-измерительными приборами, генерирующими сигналы для блока управления. Автоматика, получая сигналы от датчиков, координирует работу всех узлов. Элементами, предотвращающими разного рода неполадки и проблемы, являются предохранительные клапаны, расширительные емкости, воздушные клапаны, датчики дыма и другие устройства.

Установка и подключение

Монтаж, наладку и первый пуск любой модификации газового котла Navien должны выполнять сервисная служба, а запуск газового оборудования представители горгаза.

Впрочем, собственнику теплового оборудования потребуется знать основные моменты пуска котла в эксплуатацию, чтобы контролировать ход монтажно-строительных работ.

Газовый котел не допускается устанавливать во влажных, подвальных помещениях, не имеющих приточной вентиляции. Обычно такие навесные агрегаты устанавливают в кухнях, если позволяет свободная площадь, а напольные варианты в специальной топочной.

Основные правила расположение настенного котла Navien:

Котел устанавливается на капитальную стену из жаростойких материалов.
Промежуток от фронта котла до противоположной стены должен быть не менее 1.0 для того чтобы можно было обслуживать устройство.
Промежуток от котла до любого электроприбора должен быть не менее 0.6 м.
Промежуток между боковой поверхностью котла и стен должен быть не менее 0.2 м.
Промежуток между уровнем пола и нижней плоскостью котла должен быть не менее 0.8 м.
Агрегат должен иметь самостоятельную линию электропитания 220В/50Гц.
Корпус котла в обязательном порядке заземляют.
Помещение, в котором устанавливается газовый аппарат, должен иметь 3-х кратную часовую систему приточной вентиляции.

Особенности использования

Для нормальной работы газового котла, поддержания горения, необходима воздушная масса, которая может забираться непосредственно из помещения, где установлено оборудование, либо извне. Автономное отопление с помощью котла на естественной тяге допускается не во всех помещениях. Они должны обязательно отвечать действующим нормативам.

С принудительной тягой дело обстоит несколько иначе. Забор воздуха с последующим отведением продуктов сгорания осуществляется со стороны улицы или специального помещения. Процесс выполняется за счёт вентилятора. Отвод идёт по воздуховодам, отличающимся небольшим диаметром. При такой тяге устройство допускается монтировать в квартире, либо в подвале загородного дома.

Почему газовый котел не работает от генератора

Причин, почему газовый котел не включается при питании от генератора может быть несколько:

наиболее распространенной является неправильное выполнение заземления или его отсутствие. Многие генераторы не имеют явно выраженной «фазы», «ноля» и «земли». Тем не менее решение довольно простое, мы уже описывали его в инструкции по подключению несколькими абзацами выше;
также причиной может быть выбор генератора с несоответствующей частотой. Практически все современные модели рассчитаны на 50 Гц, что и требуется для нормальной работы котлов. Тем не менее, более старые модели генераторов могут иметь отличительную частоту.

Схемы обвязки систем отопления Baxi

Несмотря на то, что производитель позаботился о том, чтобы предоставить пользователю всю необходимую документацию по обвязке котла к системе отопления, для того чтобы сохранить гарантийные обязанности, не рекомендуется выполнять это самостоятельно, нужно пригласить сервисную службу, которую порекомендуют в магазине при покупке агрегата.

Таким образом, задачей пользователя будет подбор нужной схемы обвязки. Она будет зависеть от установленного контура отопления. Согласно существующим схемам теплоснабжения она может быть:

двухтрубная для домов большой отопительной площади;
однотрубная с естественной циркуляцией для домов малой нагреваемой площади;
комбинированная, для многоконтурных систем отопления.

Двухтрубная схема

Двухтрубная схема Бакси выполняется из источника нагрева, циркуляционного насоса, расширительного бака, группы безопасности, грязевика и фильтра очистки теплоносителя.

Принцип работы двухтрубной сети:

Холодная вода через фильтр поступает в отопительный контур на всас сетевого насоса.
Вода поступает в котел, нагревается до температуры установленной пользователем на рабочей панели.
Нагретый теплоноситель поступает на подачу системы отопления.
От подающего трубопровода идут ответвления к каждому прибору отопления.
Охлажденная вода из радиатора по обратному ответвлению поступает в общую обратную магистраль и насосом подается в агрегат для следующего цикла нагрева

На приборе отопления устанавливаются воздухоотводчики и тепловой датчик, который регулируют теплоноситель в зависимости от установленной температуры.

Благодаря такой схеме радиаторы нагреваются равномерно и при необходимости могут быть полностью индивидуально отключены.

Однотрубная схема

Однотрубная схема с естественной циркуляцией доступная и экономичная схема обвязки предназначена для малогабаритных одноэтажных домов.

Схема состоит в следующем:

Газовый котел устанавливается на стену в кухне.
Подача от устройства поступает по одному трубопроводу, к которому подключены все радиаторы последовательно.
Нагретый теплоноситель из аппарата поступает в подающую магистраль, которая имеет верхнюю разводку, а затем последовательно проходит по всем радиаторам отопления.
Из последнего радиатора он поступает в обратную магистраль и затем в котел для нового цикла нагрева.
Движение среды протекает под воздействием естественной циркуляции, возникающей при разности температур в подаче и обратке. Для эффективности движения трубопроводы подачи и обратки устанавливаются с уклоном. Воздушник устанавливается в самой верхней точке, обычно в чердачном помещении.
В системе устанавливается расширительный бак для компенсации температурного расширения теплоносителя.

Недостаток такой схемы, в том, что первые по ходу теплоносителя батареи перегреваются, а последние недогреваются. Эффективность схемы можно повысить, если интегрировать в контур циркуляционный насос, что позволит увеличить площадь нагрева от 40 м2 до 150 м2.

Комбинированная схема системы газового отопления Бакси

Это наиболее прогрессивная схема обвязки котла, она имеет несколько независимых контуров отопления — радиаторный и систему «теплый пол».

Обычно радиаторы устанавливают в спальных комнатах и гостиной, а в остальных помещениях в кухне, ванной комнате и других подсобных помещениях устанавливают «теплый пол», который работает в более низких температурных режимах и может работать с обратным теплоносителем.

Ограничение температуры обратного теплоносителя устанавливается заводом изготовителя для конкретной модели агрегата, чтобы противодействовать процессу образования конденсата в дымовых газах. Для распределения теплоносителя по разным контурам потребуется установка котла Бакси с гидравлическим коллектором и отдельными насосами циркуляции на каждый контур.

Инструкция по розжигу

Процесс розжига Ariston:

прибор подключен к электросети, а регулятором нагрева установлено нужное значение температуры;
при включении насоса слышится небольшой шум;
когда в трубах устранятся все воздушные пробки, шум исчезнет;
срабатывает электророзжиг — котел включается самостоятельно.

Выводы и полезное видео по теме

Ролик #1. Нюансы организации газового отопление коттеджа:

Ролик #2. Принципы циркуляции теплоносителя в отопительной системе частного дома:

Ролик #3. Самостоятельная сборка различных систем отопление для загородных коттеджей:

Грамотно подготовить для частного дома расчеты и схемы по организации газового отопления в состоянии только опытный теплотехник.

Составление проектной документации и ее согласование лучше всего доверить профессионалам. А вот дальнейший монтаж отопительной системы можно выполнить самостоятельно. Здесь нужны будут лишь навыки монтажных работ, а также четкое следование инструкциям и проекту.

У вас есть полезные советы по поводу организации газового отопления и выбора газового котла? Хотите поделиться собственным опытом или обнаружили спорные моменты в ходе ознакомления с представленным нами материалом? Пишите, пожалуйста, комментарии и задавайте вопросы в расположенном под текстом блоке.
