Установка напольного газового котла своими руками: технические нормы и алгоритм работ

Где возможно установить газовый котел

Установка газового котла в доме должна соответствовать определенным требованиям. Причем они обязательны к выполнению, не завися от того, работает ли он для ГВС или нет.

1. Монтировать котел следует в отдельностоящей комнате, площадью не менее 4 м2, а потолки обязаны быть не меньше 2,5 метров. Правила еще обозначают объемный размер комнаты – не менее 4 м3.

2. В помещении с котлом обязательно необходимо открывающаяся форточка или окно. Дверь должна быть не меньше, чем 80 см шириной.

3. Запрещена внутренняя отделка из горючих материалов. Технология подвесных потолков запрещается.

4. В комнату необходимо организовать постоянный приток свежего воздуха. Проем для притока обязан быть постоянно открытым, а его сечение обязано быть от 8 см2 на каждый 1 кВт от заявленной мощности греющего оборудования.

Обращаем внимание! Для того, чтобы установить газовый котел в доме мощностью 30 кВт нужно8 м3 свободного пространства. Далее по увеличению мощности – для 31-60 кВт должны обеспечены 13,5 8 м3, для 61-200 кВт требуется от 15 м3 свободного объема. Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

  • Выхлопная труба обязана быть выведена в отдельно стоящий газоход. Подключение к вентиляционным каналам запрещается.
  • Горизонтальный газоход должен быть длиной не больше 3 метров внутри помещения. Допускается организовать не более трех углов и поворотов.
  • Из дома газоход выходит вертикально. Высота на 1 метр больше, чем самое высокое место фронтона.
  • Дымоход обязан быть выполнен из основ высокостойких к химическим и термическим воздействиями. Использование основы слоистого характера (асбестоцементные трубы) разрешается лишь на удалении от 5 метров от обреза выходного патрубка.

Когда происходит подключение газового котла на кухне требований еще добавляется:

  • Высота навешивания котла обязана быть организована по следующей схеме – наинижний патрубок не должен быть ниже верхней части излива у мойки. Однако, при любом случае высота от пола не должна быть менее 80 см.
  • Под навешенным котлом должно быть свободное пространство.
  • Пол под газовым оборудованием требуется застилать металлическим листом (размер 1000 х 1000 мм). Требования газовиков и противопожарной службы не допускают асбестоцементных покрытий, т.к. он со временем стирается. С другой стороны требования СЭС не допускают наличия в доме элементов, которые содержать асбест.
  • Помещения с газовым оборудованием не должны иметь каких-либо полостей, в которых возможно скапливание взрывоопасных смесей или продуктов сгорания.

Как можно заметить правила жестко регламентируют процесс установки. Однако, этому есть оправдание, т.к. газ опасная штука. Именно поэтому о монтаже газового котла можно забыть, если:

  1. Вы владелец квартиры в многоэтажном доме (хрущевке), в котором отсутствует магистральный газоход.
  2. На кухне имеются обустроенные фальшпотолки или капитально сделанная деревянная мебель.
  3. При отсутствии приватизации на квартиру. Возможна только установка водогрейного аппарата. Все дело в том, что потребуется перепланировка, которую разрешено выполнять лишь владельцам.

Остальные случаи разрешают установку в квартирах водогрейных котлов. Настенные отопительные допускается, а вот с напольными все будет с большими проблемами.

Частный дом будет в этом плане проще. В подобном случае нет четких требований для обустройства котельной в самом в доме. Можно соорудить пристройку, не вызывающую лишних вопросов.

В частном жилье вообще самым лучшими вариантом станет установка настенного котла. Для него не потребуется обустройства хитрых защитных сооружений.

Преимущества и недостатки использования котлов газового типа

Высокая популярность газового отопительного оборудования, которое, при соблюдении определенных требований к помещениям, может быть установлено и на кухне, объясняется целым рядом причин. К ним относятся:

  • длительный срок эксплуатации;
  • высокая надежность котлов данного типа;
  • возможность использования для обогрева помещений, характеризующихся значительной площадью;
  • достаточно высокий КПД;
  • возможность выбора модели из достаточно большого ассортимента в определенном конструктивном исполнении и с требуемым набором опций;
  • простота эксплуатации, управления и технического обслуживания;
  • доступность и невысокая цена используемого энергоносителя – газа;
  • достаточно невысокая стоимость оборудования.

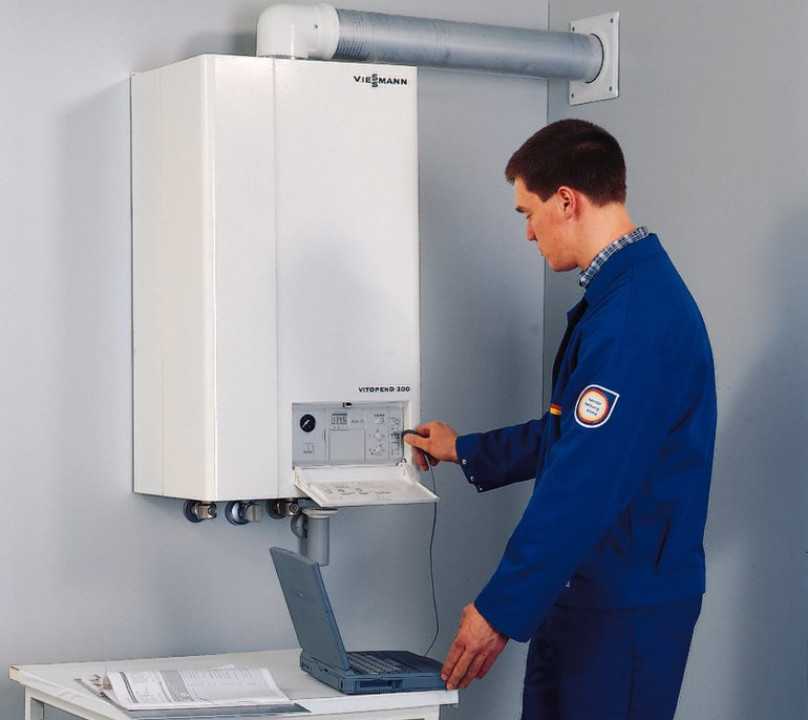

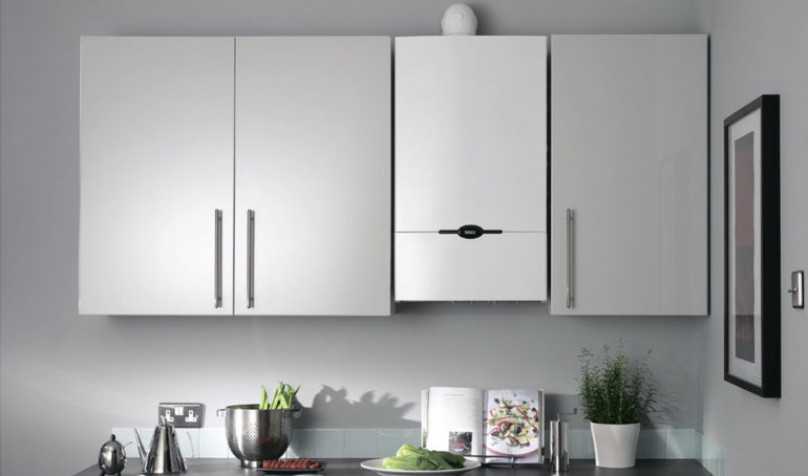

Современная компактная модель газового настенного котла в интерьере кухни

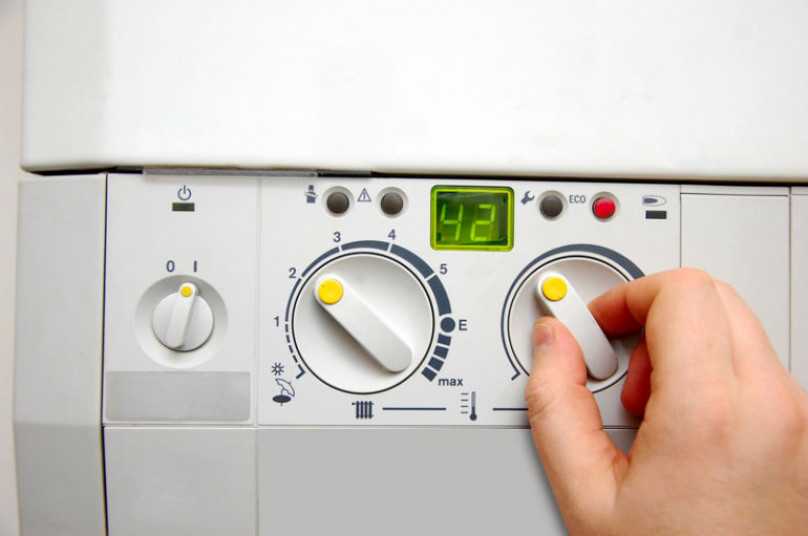

Автоматика многих моделей газовых котлов обеспечивает самостоятельную работу приборов круглый год и защищает оборудование в случае экстремальных ситуаций

Между тем, есть у газового оборудования и недостатки, к которым следует отнести следующие параметры.

  • Работать такое оборудование может только при условии, что в подключенном к нему трубопроводе есть газ.
  • Устанавливать подобную технику в частном доме или на даче можно лишь в том случае, если на это получено соответствующее разрешение.
  • Если давление газа в трубопроводе падает, то это приводит не только к снижению КПД котла, но и к образованию значительного количества копоти при его работе.
  • Достаточно высокая сложность монтажа как самого котла, так и дымохода и вентиляционной системы.

Заземление газовых котлов

Как сделать заземление:

  1. Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
  2. Необходимо соединить проводники.
  3. При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
  4. Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Как лучше подключить газовый котел — выбор схемы

Существует несколько схем подключения котла: подключение может включать в себя также контур ГВС для нагрева горячей воды. В самом простом варианте установки газового отопительного котла применяют тупиковую схему. Такая схема подключения напольного газового котла подойдет и для настенных моделей, предусматривая коммутацию нагревательных приборов между разливами. Недостатком данного варианта является неравномерность температурного режима на разных участках контура: ближние радиаторы будут всегда горячее дальних из-за прохождения по ним основного объема теплоносителя. Проблему можно решить балансировкой (дросселированием) подводок ближних к котлу батарей.

В принципиальной схеме подключения двухконтурного газового котла приготовление ГВС происходит в отдельном теплообменнике. В целом ГВС реализуется очень просто: холодную воду подают внутрь теплообменника.

Схема, как правильно подключить газовый котел двухконтурного типа, на порядок интереснее:

  • Циркуляция внутри малого контура обеспечивается встроенным в котел насосом, замыкающим теплообменник и гидрострелку.
  • За гидрострелкой располагают коллекторную разводку для 6 автономных контуров: 2 – для стандартных секционных радиаторов, и 4 – для системы теплого пола. Каждая пара гребенок теплого пола в состоянии обеспечить по 2 контура.
  • Обязательно нужно синхронизировать контуры с разным температурным режимом. Для этого используется передвижение теплоносителя по трубкам водяного теплого пола.
  • Подключение газовой системы отопления возможно только после получения соответствующего разрешения.

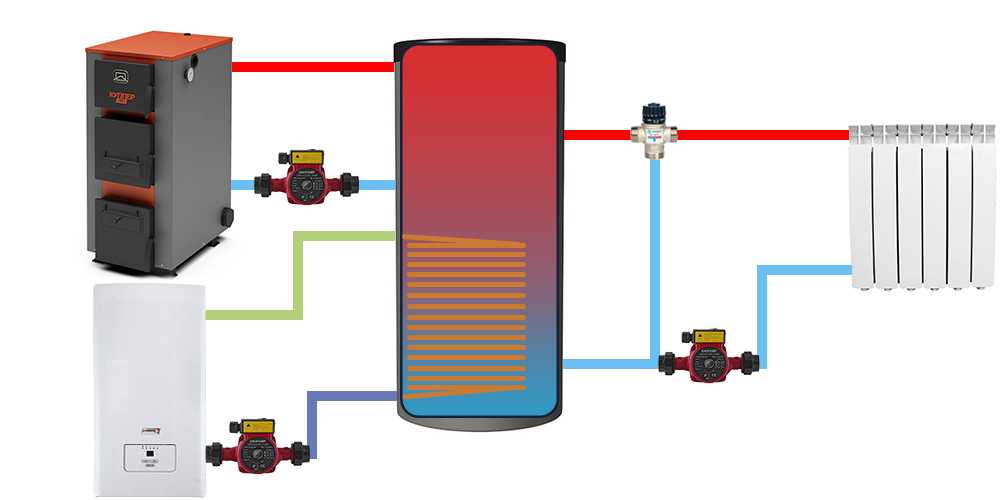

Для организации ГВС частного дома нередко используется отдельный нагреватель, так как подключить одноконтурный газовый котел намного легче. Приготовление горячей воды здесь происходит в бойлере косвенного нагрева, с дальнейшей частичной передачей энергии от теплоносителя на теплообменник. Для возможности организации системы теплых полов здесь предусмотрена схема подключения одноконтурного газового котла с трехходовым клапаном и рециркуляцией. В летнее время подача воды осуществляется только через бойлер и котел.

После остановки нагревателя, циркуляция воды между тепловым аккумулятором и радиаторами отопления продолжается. Регулировка температуры батарей здесь также обеспечивается трехходовым краном и термостатом. Для этих целей определенный объем воды или антифриза с обратки запускают на повторную циркуляцию.

Итоги

В качестве вывода можно сказать, что схема подключения газового котла в частном доме во многом зависит от способа циркуляции теплоносителя внутри системы отопления. Самые простые в плане организации — одноконтурные гравитационные схемы, где теплоноситель перемещается самотеком благодаря созданию необходимого уклона труб. Однако более эффективными считаются принудительные системы, в составе которых есть циркуляционный насос: он обеспечивает более интенсивное перемещение нагретого теплоносителя по трубам. Наличие избыточного внутреннего давления в закрытых контурах предусматривает обязательное применение дополнительных регулирующих приборов и предохранительных клапанов.

Выбор схемы для подключения котла

Как уже было сказано, специалисты выделяют несколько популярных типов подключения газового оборудования, каждый из которых сопровождается соответствующей схемой. Выбор должен осуществляться исходя из того, как именно будет выполняться система – по открытому или же закрытому типу.  Кроме того, огромное значение имеет и то, какой именно котел будет подключаться. Сегодня пользуются спросом одноконтурные или двухконтурные отопительные приборы с различными по характеристикам камерами. Рассмотрим каждый из них подробней.  Особенности подключения одноконтурных котлов

Главной особенностью такого оборудования является наличие одного теплообменника, предназначенного для нагрева жидкости, запускающейся по одному контуру. Еще когда-то такие приборы применялись только для того, чтобы обеспечить оптимальную температуру нагрева воздуха в жилых и нежилых помещениях. Но благодаря усовершенствованию технологии производства, на сей день, котлы активно используются и для нагрева воды. Такое оборудование бывает двух типов – настенным и напольным. Выбирать тот или другой необходимо в зависимости от того, какая мощность необходимо для конкретного объекта. Учитывайте то, что одноконтурный прибор напольного типа отличаются больше производительностью и соответственно, имеют более внушительный вес.

Подключая такой котел к уже существующей системе, можно применять только две трубки от теплоносителя. Одна будет отвечать за то, чтобы в нагревательную емкость поступала жидкость для нагрева, другая – за то, чтобы горячая вода направлялась по магистралям.

Порядок подключения газового котла в частном доме

Установка и подключение газового котла в доме возможна силами владельца помещения, но это значительно осложняется согласованием с газовыми службами и необходимостью подготовить обязательный пакет документации. В него входит договор о поставке природного газа, разработка и согласование проекта газификации, проверка представителями газовой службы документации на прибор.

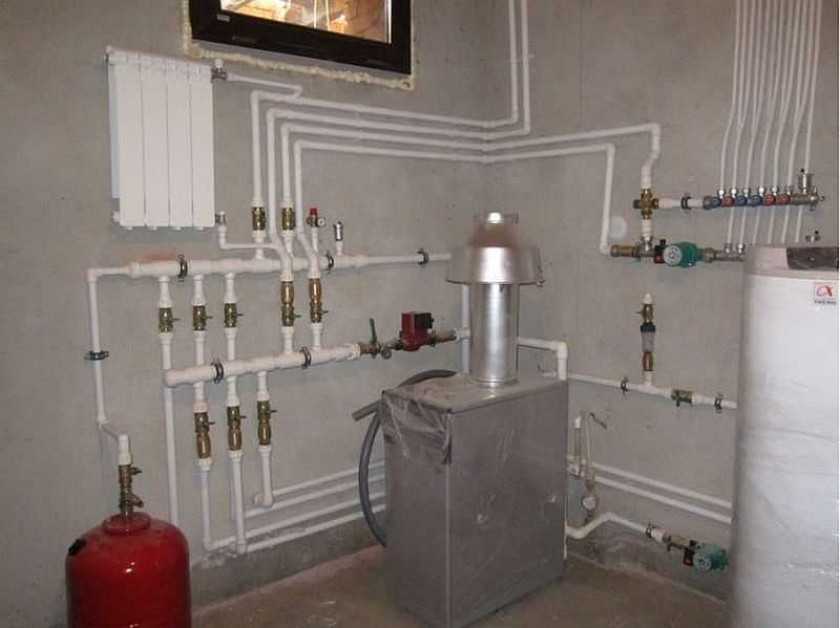

Особенности монтажа напольных котлов

Монтаж напольного котла сложнее настенного, так как требуется подготовка места под прибор. Необходимо выровнять поверхность и создать негорючее основание из плитки или бетонной стяжки. Допускается укладка оцинкованного стального листа, выступающего по лицевой стороне на 30 см.

Прибор должен быть установлен так, чтобы оставался доступ к любой из его сторон с соблюдением необходимого зазора между котлом и стеной. При установке следует выровнять аппарат и добиться равномерной нагрузки на его опоры.

Важно обеспечить удаление котла от источников горения и электроприборов

Особенности монтажа настенных котлов

Для монтажа настенного котла используются специальные планки, которые крепятся к стене. Прибор должен находиться примерно на расстоянии 1 метра от пола и 30-50 см от стены. После установки присоединяют дымоход и проверяют герметичность соединений дымоотвода. Для связи между котлом и дымоходом допускается использование трубы длиной 25 см.

Подключение газового котла к водопроводу и отоплению

Этапы подключения котла к источнику воды и системе циркуляции теплоносителя (системе отбора в ГВС):

  • установка на прибор фильтра для очистки поступающей воды;
  • монтаж кранов и запорных вентилей по обе стороны фильтра;
  • присоединение к трубам водопровода и отопления — первое выполняется как можно ближе к месту ввода в дом, второе по проекту отопления перед разветвлением;
  • присоединение к трубе обратки производится снизу котла;
  • установка запорных и регулирующих механизмов.

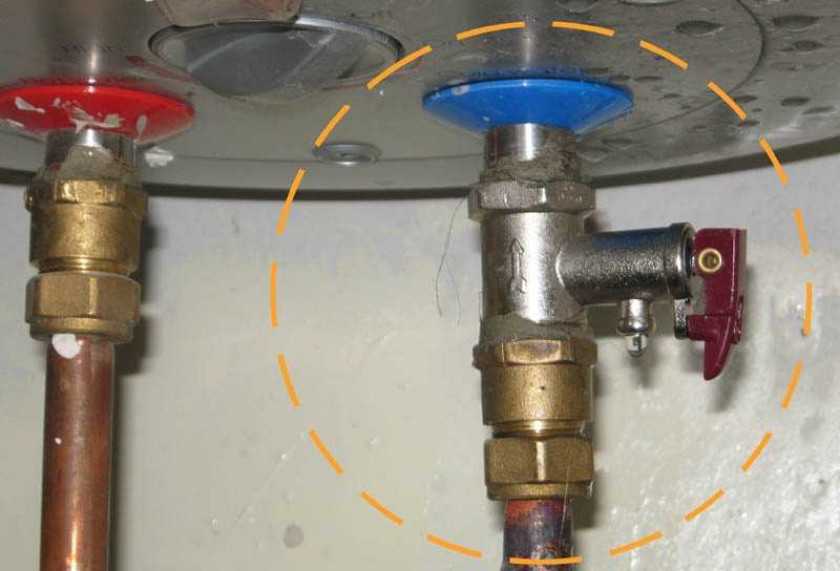

При необходимости поддержания давления в системе циркуляции используются специальные насосы и насосные группы для котельных с автоматикой контроля и аварийного отключения.

На газовой магистрали должен быть установлен кран перекрытия подачи. В зависимости от конструкции котла может использоваться автоматика, отключающая газ при перерыве подачи и угасании пламени.

Отличие оборудования

Два затронутых выше варианта котлов (одноконтурный и двуконтурный) являются всего лишь укрупненными характеристиками широкого ассортимента газового оборудования. Они взяты в пример в связи с тем, что установка такого газового котла может быть выполнена своими руками. Другие же варианты газовых обогревательных устройств потребуют привлечения профессионалов. Благо сейчас найти специалиста для монтажа не составить труда. Они и комнату подготовят, и документацию оформят.

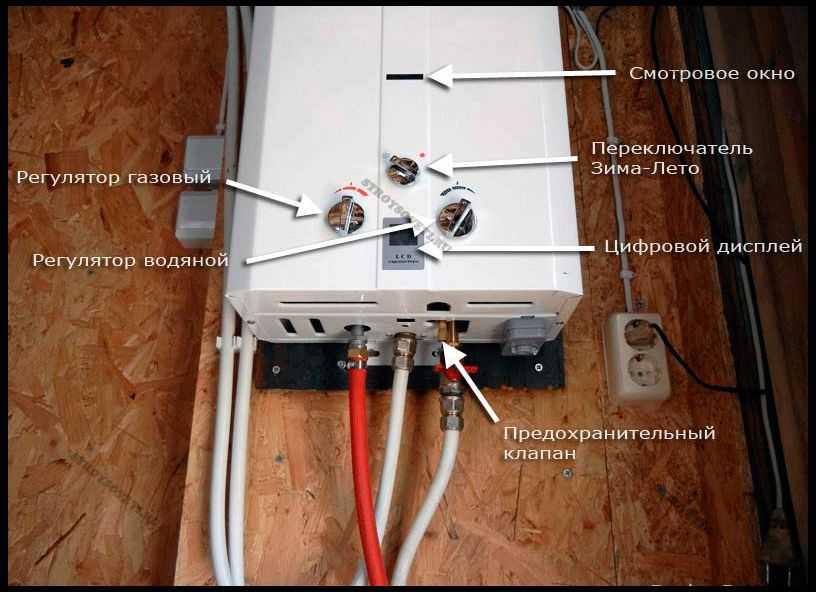

Котел для ГВС

Подобное оборудование часто называют «водогрейка». По своей сути они на самом деле простые по своей конструкции. Кроме теплообменника и горелки ничего и нет. Для работы следует подвести к нему газовый и водяной шланг, а также оборудовать дымоход. Все больше ничего не потребуется. Конечно же, не нужно забывать об оформлении разрешительной документации на подключение газового котла. Иначе имеется риск получить серьезный штраф.

Котельная для дома

Двухконтурное газовое оборудование с автоматикой выпускается настолько проработанным, что процесс монтажа является точно таким же, как и у простой водогрейки. Наличие автоматического регулирования обусловлено не только легкостью установки и монтажа. Она способна контролировать окружающую температуру и регулировать по необходимым установкам. Во время работы подобного котла расходование газа может быть снижено до 70%.

Но монтаж газового котла такого типа обладает значительным недостатком. Если будет нарушаться электроснабжение дома, то котел работать не станет. Одновременно с ним перестанет работать и циркуляционный нанос, при его наличии. Придется позаботиться о дополнительном резервном электроснабжении. Как правильно подобрать электрогенератор можете посмотреть здесь.

Основные требования при проектировании

Проектирование котла — самый важный этап в процессе строительства.
Все требования по монтажу котлов, работающих на газовом топливе должны отвечать следующим разделам СНИП:

  1. Дома жилые одноквартирные, No 31-02/2001.
  2. Газоснабжение, No 2.04.08/87.
  3. Отопление, вентиляция и кондиционирование, No 41-01/2003.
  4. Пожарная безопасность зданий и сооружений, No 21-01/97.
  5. Внутренний водопровод и канализация зданий, No 2.04.01/85.

Для того, чтобы исключить ошибки, которые могут привести к финансовым потерями, необходимо обратиться в проектную компанию, имеющую опыт выполнения проектных работ по установке котлов.

Перед заключением договора, удостоверяются, что подрядчик обладает полным пакетом разрешительных документов на осуществление такого вида работ. Далее заказчик совместно с проектной организацией составляет техническое задание, в котором обозначаются все требования к будущей установке.

На базе этого документа проектантами разрабатываются инженерные решения, составляется технико-экономическое обоснование, рассчитываются тепловые нагрузки.

Эта организация, по просьбе заказчика, также может взять на себя оформление согласований проекта в контролирующих органах и обеспечить полную комплектацию котельного оборудования.

Можно ли установить самовольно

Технически подготовленный собственник котла, вполне может самостоятельно смонтировать газовую запорную арматуру, клапан-отсекатель, счётчик и датчик загазованности воздуха.

Тем не менее, обвязку котла к газовой магистрали и все работы на ней имеют право выполнять только работники газовых служб, они же выполняют первый запуск оборудования.

Это обязательное условие по безопасному подключению газового котла, которое разрешает выполнение подобных работ компаниями и специалистам, имеющим специальный допуск. А вот обвязку газового котла к системе отопления можно выполнять самостоятельно.

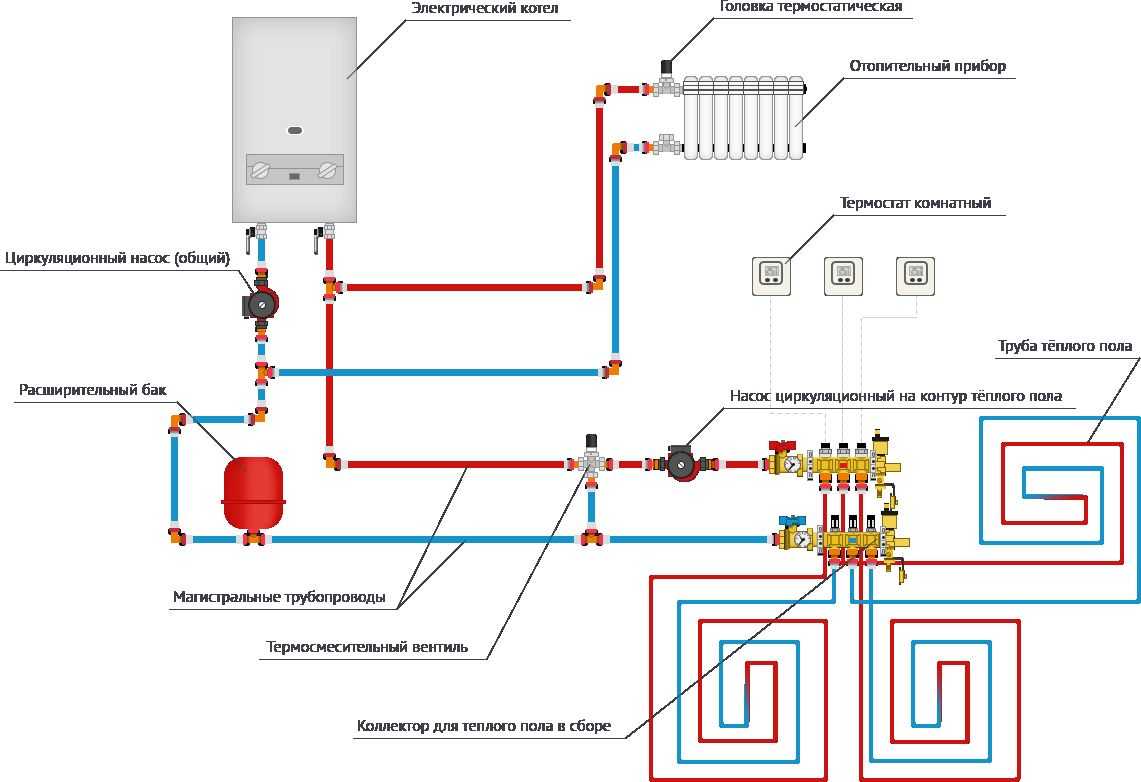

Схемы отопления частного дома с электрокотлом

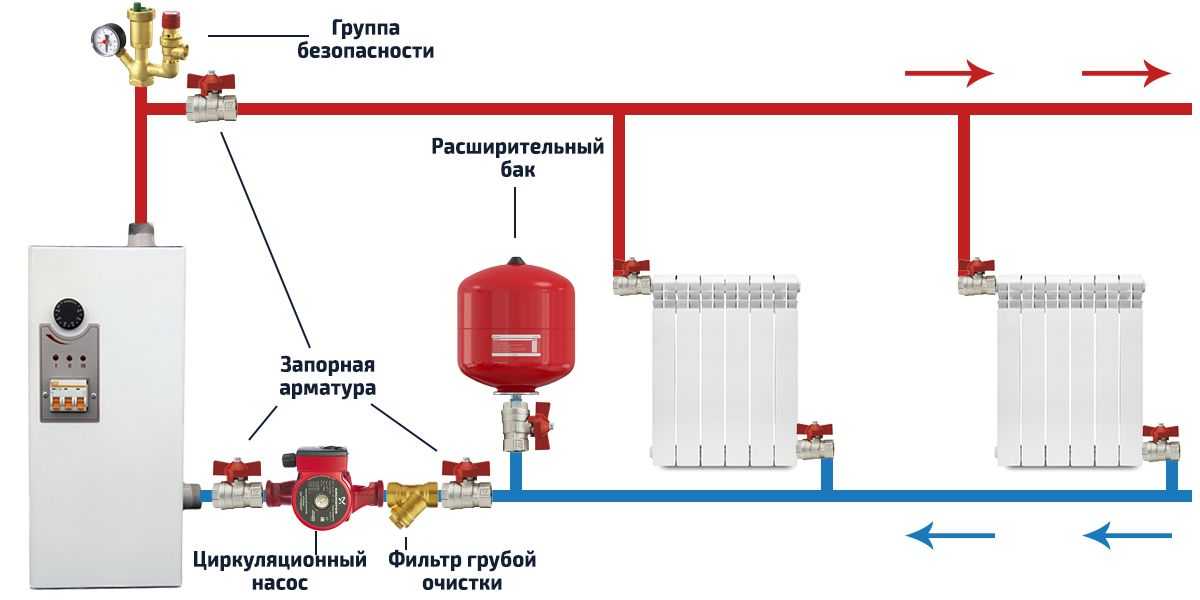

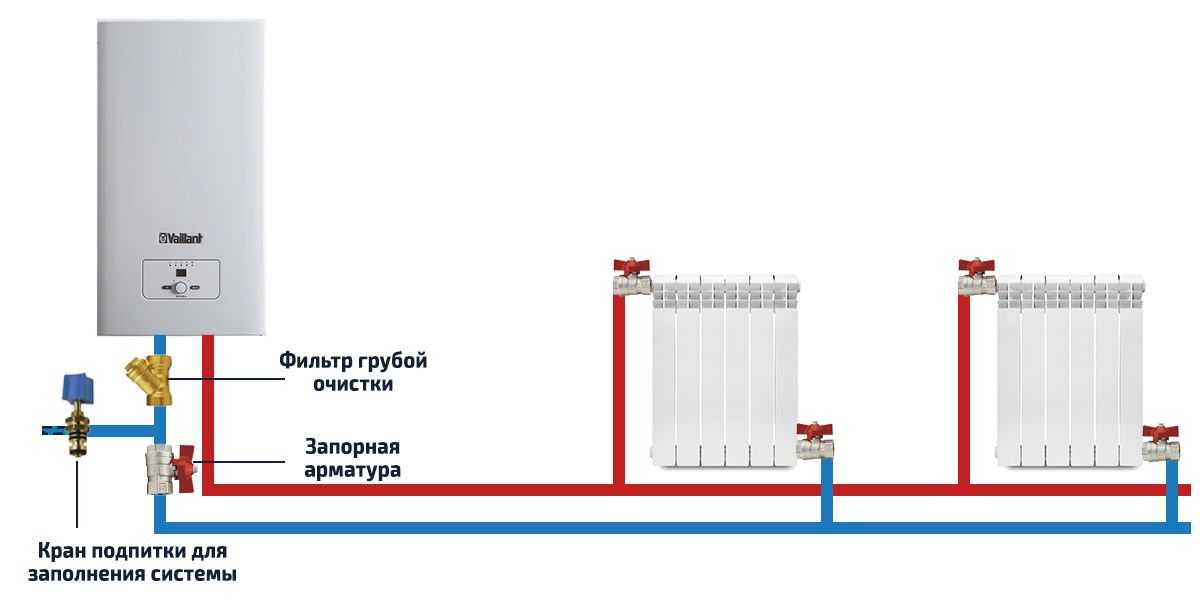

Самая простая схема отопления частного дома с принудительной циркуляцией ТЭНовым моноблочным электрокотлом, в котором уже имеются расширительный бак, циркуляционный насос, предохранительный клапан и воздухоотводчик.Схема отопления частного дома с простым электрокотлом, не имеющим расширительного бака и циркуляционного насоса.Упрощенная схема применения электрокотла в качестве резервного отопительного оборудования в связке с основным котлом и буферной емкостью. Электрокотел можно использовать во время действия ночной зоны суток со сниженными тарифами, а днем буферная емкость еще длительное время будет отдавать накопленное тепло.Схема подключения двухконтурного электрического котла.Схема отопления с электрокотлом и теплыми полами. Для развода теплых полов на несколько контуров используются гидроколлекторы.

Установка и требования к монтажу

Она зависит от способа выполнения газового котла. Если он является напольным, то монтаж заключается в размещении котла в том месте, где он должен стоять. Перед этим проверяют своими руками прочность основания и при необходимости укрепляют ее.

Если же планируется провести подключение настенного агрегата. то его установка в доме предусматривает последовательное выполнение таких этапов:

  1. Создание дымохода. Он может быть классическим (нужен для котлов с естественной тягой) и коаксильным (предназначен для агрегатов с принудительной тягой). Первый делают из стальных круглых труб, которые обязательно утепляют. Второй собирают из труб, которые являются частью комплекта котла. Коаксильный дымоход нужно сразу присоединять к агрегату .
  2. Фиксация кронштейнов .
  3. Навешивание котла .

Независимо от способа монтажа всем хозяевам следует соблюдать часто упоминаемые в видео требования:

  1. Наличие котельной для напольного газового котла. Она должна иметь объем, больший 15 куб. м, отдельный вход, окно с площадью большей 0,45 кв. м и вентиляцию.
  2. Наличие датчика загазованности в помещении, где будет размещаться котел.
  3. Между стеной/полом и котлом должна быть прослойка из материала. которая не горит.
  4. Ближайшие газовые приборы должны размещаться на расстоянии не менее 20 см.
  5. Расстояние между котлом и соседними стенами должно составлять 30-50 см.

Лучшие известные производители и модели: характеристики и цены

Denzel GT-950i

Один из лучших инверторных бензиновых генераторов для газового котла мощностью 0,9 кВт и экономичным расходом топлива – 0,5 л/час. Рассчитан на беспрерывную работу на протяжении 4,5 часов, имеет компактные размеры, более стабильный и тихий 4-х тактный ДВС, корпус в виде звукоизоляционного кожуха, что делает его работу достаточно тихой.

Согласно отзывам владельцев, мобильность генератора позволяет его использовать не только для питания котла, но и другой техники в доме, в любой момент брать генератор в гараж или на рыбалку.

Стоимость: 14 800 руб.

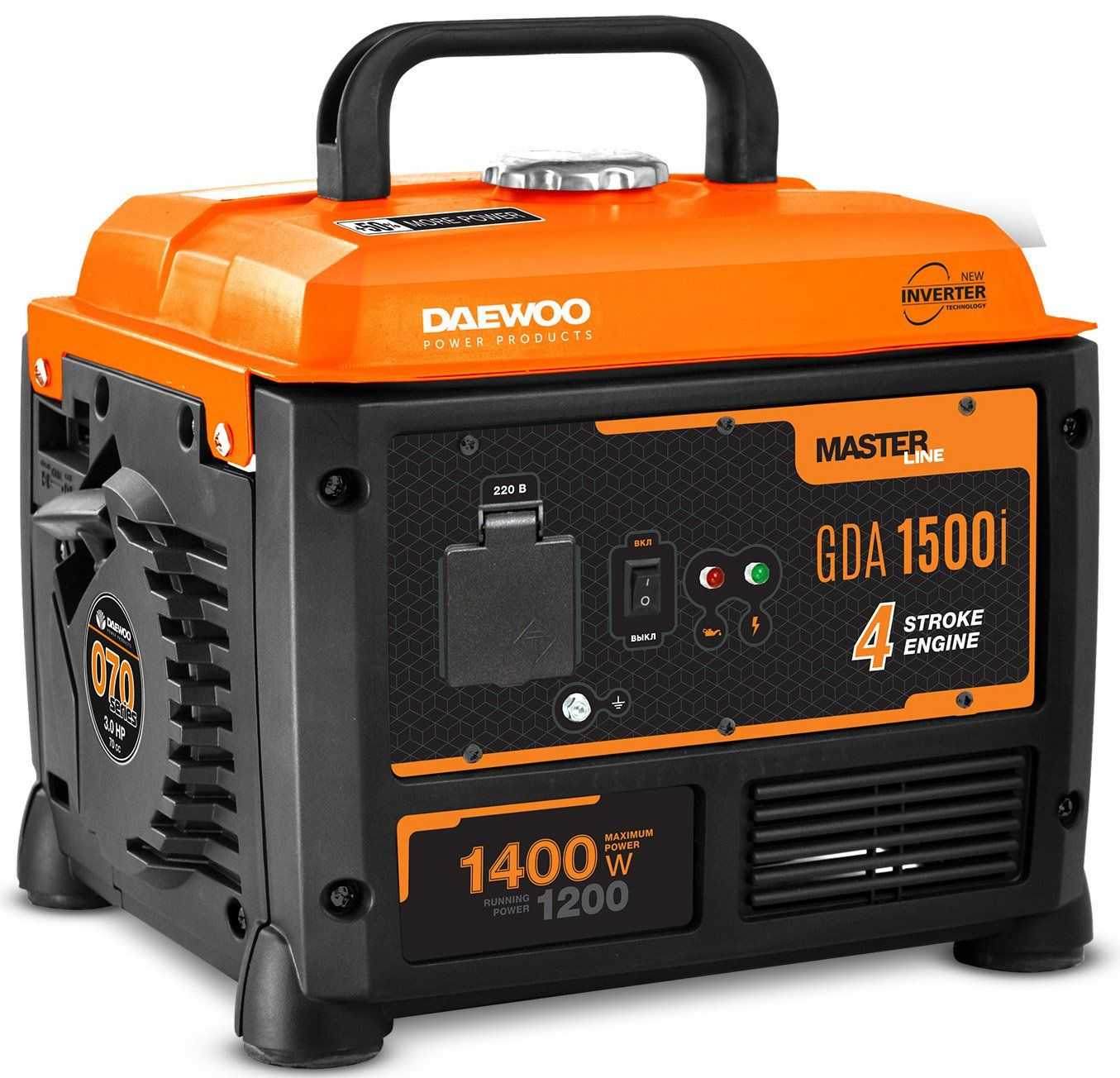

Daewoo Power Products GDA 1500I

Отличный более мощный инверторный синхронный бензогенератор на 1,4 кВт, чего достаточно для обеспечения электроэнергией самых сложных отопительных систем. Четырехтактный двигатель помещен в звукоизоляционный кожух, что делает его работу практически бесшумной. Однако модель обладает более высоким расходом топлива – 1.25 л/ч, который все же компенсируется наличием инвертора и возможностью регулировки оборотов. При достаточно высокой мощности имеет всего одну розетку.

За практику использования генератор зарекомендовал себя как оптимальный по характеристикам, надежный и долговечный.

Стоимость: 17 000 руб.

Huter DY5000L

Мощный 4,5 кВт двухтопливный (газ/бензин) синхронный генератор. Предназначен для питания не только котла, но и полноценной электросети среднестатистического загородного дома. Рассчитан на беспрерывную работу на протяжении 9-9,5 часов, генератор автоматически отключается при перегреве, перегрузке или низком уровне масла. Выраженных недостатков за практику использования замечено не было.

Стоимость: 29 000 рублей.

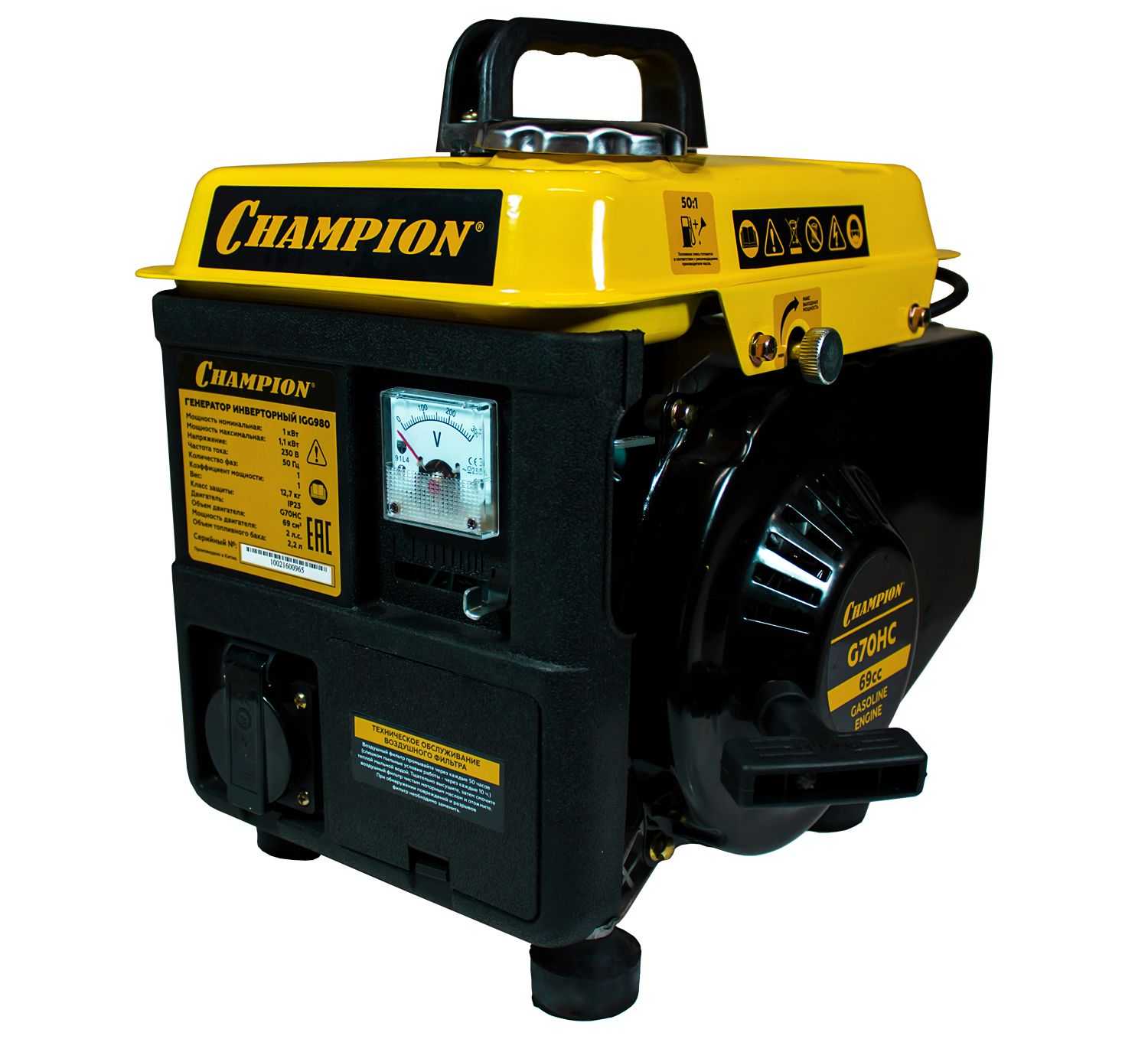

CHAMPION IGG980

Отличный инверторный бензиновый генератор мощностью 1,1 кВт и экономичным расходом топлива – 0,6 л/ч. Отличается крайне доступной ценой, небольшими размерами, большей, нежели заявленная производителем, мощностью и возможностью ее регулировки. Но, как и другие недорогие модели, имеет характерные недостатки в виде некачественной синусоиды на выходе, шумной работы, некачественной сборкой, что является причиной подтеков масла и бензина.

Стоимость: 7 800 руб.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Выбор и оборудование помещения под монтаж

Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности.

ВАЖНО! СНиПы регулярно обновляются, а действующие законы вносят в них поправки. Нужно проверять законодательно-правовую базу непосредственно пред установкой.. Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный

Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный.

Общие требования:

  • Комната должна быть хорошо проветриваемая;
  • В комнате должны быть оконные проёмы;
  • Площадь тем больше, чем больше мощность котла.

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

Установка настенного котла

  1. Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
  2. Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
  3. Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
  4. Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
  5. Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
  6. Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
  7. Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
  8. Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

ВАЖНО! Первый запуск проводится в присутствии газовщика.

Монтаж напольного котла

  1. Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
  2. Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
  3. Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
  4. Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
  5. Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
  6. Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.

Схемы подключения водонагревателя к газовому котлу.

Теперь давайте перейдем к рассмотрению схемы подключения водонагревателя к контуру ГВС котла. Итак, смотрим ниже на рисунок:

Из рисунка видно, что накопительный водонагреватель замыкается отдельно на котел и на потребителей. Разделение делается при помощи двух трехходовых клапанов с сервоприводами. Переключение сервоприводов и включение циркуляционного насоса осуществляет некий прибор под названием «схема управления питанием». Подключается этот прибор к термостату водонагревателя. Стандартных решений тут нет и придется этот прибор изобретать с нуля.

Для сравнения приведу вам еще одну схему из технического документа:

В этой схеме нет трехходовых клапанов и нет схемы управления питанием. Питание циркуляционного насоса заводится непосредственно через термостат водонагревателя. Делается это согласно следующей схеме:

Верхняя схема имеет одну важную особенность — водонагреватель там имеет три патрубка подсоединения. Это нестандартный вариант для электрических водонагревателей, но у бойлеров косвенного нагрева имеются вход и выход рециркуляции, через которые вполне возможно организовать подобную схему подключения. Ну а для обычных электрических водогреек опять придется что-то изобретать. Иногда, такой «колхоз» отнимает много времени, сил и денег.

Теперь давайте разберемся в том, как циркулирует вода в верхней схеме. Для этого я приведу еще два рисунка:

На верхних рисунках стрелками указано направление циркуляции воды в каждом режиме работы. В данной схеме нагрев и водоразбор могут происходить одновременно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Закупки с умом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
