Как выбрать и установить насосную станцию для частного дома

Основные принципы работы устройства

Насосная станция с накопительным баком

Вода накачивается из скважины в водонапорный бак, установленный на чердаке или в достаточно высокой точке дома. Специальный поплавок регулирует уровень воды в баке и работу насосной станции.

Водяной накопитель насосной станции

Когда бак набирается, устройство автоматически перестает накачивать воду и переходит в режим ожидания. На сантехнические приборы вода поступает из водонапорного бака самотеком, под естественным напором.

Минусы системы — слабый напор, риск подтопления.

Плюс системы — остаться без запаса воды даже при отключении электричества невозможно. Расход энергии в этом случае минимален.

Насосная система с гидроаккумулятором

Гидроаккумулятор это усовершенствованный, обычно стальной накопительный бак, имеющий не слишком сложную конструкцию. Основная задача гидроаккумулятора это регулировка давления в системе и накопление воды. В некоторых моделях накопительная емкость гидроаккумулятора составляет до 500 литров. Обычный объем водонапорного бака гидроаккумулятора 20-100 литров.

Насосная станция с гидроаккумулятором

Устройство гидроаккумулятора следующее. Две, разделенные мембраной, камеры, в одной из которых находится сжатый воздух, во второй — вода, накачиваемая насосом.

Таким образом, вода постоянно находится под давлением, даже если насос в данный момент не работае. Разумеется, насос и не должен постоянно работать, иначе он выйдет из строя). Напор воды обеспечивается гидроаккумулятором.

Автоматический пуск и отключение насоса осуществляется при помощи реле давления. И при помощи механизма гидроаккумулятора, напор в магистрали остается прежним, независимо от работы насоса.

Техническое обслуживание гидроаккумулятора

Осуществляется не реже 1 раза в месяц. При помощи манометра измеряется давление в баке и, при необходимости, подкачивается воздух в напорную систему.

2 раза в год мембрану необходимо доставать и промывать с содой.

Недопустимо допускать загрязнение гидроаккумулятора, попадания в него грязи, поскольку это влечет за собой загрязнение всей системы водоснабжения в целом.

Плюсы системы. Хороший напор воды, современная система.

Минусы. Требуется слишком частое техобслуживание, что влечет за собой износ оборудования. В простом напорном баке ломаться нечему. В гидроаккумуляторе имеются детали, выход которых из строй критичен для системы в целом. Простой прорыв мембраны делает всю систему полностью бесполезной. При некоторой автономии и удаленности от других поселений и магазинов специализированного сантехнического оборудования, это может стать неразрешимой проблемой.

Накопительные баки ругают за возможность затопления, что особенно неприятно, промокнет весь дом. Но что произойдет, если из строя выйдет бак с водой под давлением?

Монтаж насосной станции в частном доме

Примечание. Если накопительный бак, присоединенный к простому насосу или как часть системы с накопительным баком и распределением воды самотеком, можно располагать только на чердаках, то бак гидроаккумулятора может быть расположен в любом месте. Это довольно удобно, поскольку укреплять помещения верхних этажей для безопасного размещения бака на 500 литров, очень сложная задача.

Эжекторные насосы

Эжектор насосной станции может иметь как внутреннее, так и внешнее расположение.

Модели со встроенным эжектором неспособны поднимать воду с глубины более чем 7-8 метров (как правило, в средней полосе России, уровень водоносного пласта находится на 4-5 метрах).

Выносной эжектор насосной станции

Такие модели отличаются повышенной устойчивостью к воде с содержанием минеральных солей и песка до 2 мм. Устойчивость к механическим повреждениям и неприхотливость к качеству воды делают модели со встроенным эжектором весьма востребованными.

Насосные станции с внешним эжектором предназначены для поднятия воды из колодцев глубиной от 9 м и до 45. Главным элементом насосной станции с выносным эжектором является поверхностный насос с эжектором и обратным клапаном. Такой насос может легко поставлять воду с глубины до 45 метров. Модели с выносным эжектором подходят для скважин, шириной не менее 100 мм.

Схема основных частей насоса

Такие станции обязательно оборудованы сетчатым фильтром, который отфильтровывает примеси.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Как выбрать

Только правильно подобранный гидравлический бак поможет правильно использовать водопроводную систему. На практике используют две ёмкости: мембранную и гидравлическую. В первом резервуаре находится каучуковая капсула, которая раздувается до определённого объёма под давлением воды.

Во второй части резервуара находится сжатый воздух. Во время работы системы выдавливание жидкости происходит за счёт сжатого воздуха. Второй вид гидроаккумулятора идентичен по принципу действия, здесь пространство между воздухом и водой разделяется специальной эластичной мембраной.

Обратите внимание! При подборе рассматриваемого устройства следует отдавать предпочтение баллонному варианту. В таком резервуаре капсула не контактирует с металлическими стенками ёмкости.
Разнообразие гидроаккумуляторов. При выборе прибора для автономного водопровода необходимо рассчитать потребность семьи в воде

Во время отключения электроэнергии в приборе может находиться различное количество воды (объём увеличивается с увеличением габаритных размеров резервуара). При покупке гидравлического бака обращают внимание на следующие важные детали:

При выборе прибора для автономного водопровода необходимо рассчитать потребность семьи в воде. Во время отключения электроэнергии в приборе может находиться различное количество воды (объём увеличивается с увеличением габаритных размеров резервуара)

При покупке гидравлического бака обращают внимание на следующие важные детали:

• Независимо от объёма резервуара, груша будет занимать только половину бака. Для автономной системы, используемой в частном доме, подойдёт резервуар с ёмкостью в 80-100 литров. Такого объёма хватит для беспрерывной работы насосной станции с производительностью 30л/час. При этом устройство будет включаться не более 30 раз за час;
• Ориентируются на максимальный расход воды, когда её используют все члены семьи одновременно;
• 100-литровый гидроаккумулятор позволит сохранить достаточный запас воды после отключения электроэнергии.

Чтобы обеспечить максимальную эффективность работы прибора, его располагают в непосредственной близости к скважине.

https://youtube.com/watch?v=XCgtwiIK4f0%3F

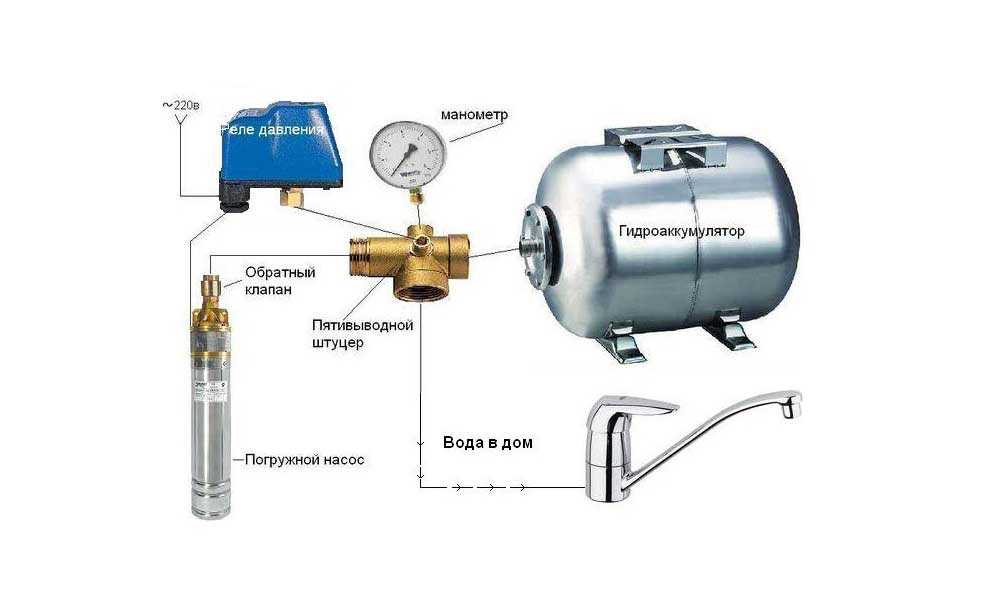

Как работает гидроаккумуляторный узел

Цикл работы схемы водоснабжения с накопительным мембранным баком выглядит так:

1. Вода из скважины или колодца посредством насоса нагнетается внутрь эластичной гидрокамеры. Увеличиваясь в размерах, груша давит на воздух внутри бака – его объем уменьшается, а давление увеличивается.
2. По достижению давлением пороговой величины происходит срабатывание специального реле. Оно прерывает подачу электроэнергии, отключая питание насоса.
3. По мере отбора воды, реле вновь активирует работу насоса, когда достигается нижняя пороговая установка по давлению. Далее цикл повторяется.

В работе гидроаккумуляторного узла участвуют следующие элементы:

1. Насос (поверхностный или погружной). Поверхностные устройства монтируются возле точки водозабора, с отбором жидкости через всасывающую магистраль (шланг или стационарную трубу). Создаваемого поверхностной помпой давления 1,5-3 атм. хватает для работы посудомоечной или стиральной машины. Центробежные поверхностные насосы в состоянии поднимать воду с глубины до 8-9 м. Если зеркало водозабора находится дальше, то используются погружное (глубинное) водоподъемное оборудование.

1. Реле. Контролирует комфортный для людей и бытовой техники диапазон давления в системе – 1,4-2,8 атм. Реле давления бывают механическими или электронными. Бытовые схемы часто комплектуют недорогими механическими моделями отличающиеся простотой и надежностью. Там же, где важна точность срабатывания, применяют электронные приборы.
2. Манометр. Служит для визуального контроля давления. Обычно манометр устанавливают рядом с реле.
3. Запорная арматура. Краны или вентили используются для отсечек входящих/исходящих от насоса водопроводных линий, а также самого гидроаккумулятора во время проведения ремонтов или профилактик узла.

Виды мембранных баков

Гидробаки могут быть установлены в системе водоснабжения разного назначения.

В частности, речь идет о следующем:

• Обеспечение потребности в горячей и холодной воде.
• Системы отопления частного дома.

В первом случае мембранный бак позволяет продлить срок службы насосного оборудования за счет установленного режима включения и выключения и защищает систему от разрушительного воздействия гидроударов. Второй вариант предполагает использование гидробака в качестве расширителя, который вмонтирован в закрытую отопительную систему и является ее неотъемлемой частью.

По конфигурации гидробаки делятся на горизонтальные и вертикальные модели. Стоит отметить, что конфигурация емкости не оказывает влияния на принцип ее работы и подключение погружного насоса к гидроаккумулятору.

Отличительной особенностью гидробаков вертикального типа является специальный клапан, через который осуществляется стравливание лишнего воздуха. Причем в большинстве случаев клапаном оснащены модели объемом более 50 литров. Клапан вмонтирован именно в верхнюю часть емкости, так как воздух, поступающий в мембранный отсек вместе с водой, имеет свойство накапливаться вверху камеры.

В поисках ответа на вопрос, где установить гидроаккумулятор для систем водоснабжения, важно понимать, что устройства горизонтального и вертикального типа характеризуются одинаковой эффективностью и функциональностью

Поэтому при выборе устройства в первую очередь во внимание принимаются габариты помещения, где планируется установка устройства.

Принцип работы

Рассматриваемое устройство работает следующим образом. Насосная станция из скважины подаёт воду в мембрану под определённым давлением. Когда величина напора достигнет порогового значения, насосная станция отключается.

Во время потребления жидкости давление падает, что приводит к повторному включению. Эффективность работы приспособления зависит от объёма бака. При увеличении габаритов ёмкости снижается нагрузка на насос. Реле давления можно выставить на определённый запас воды методом вращения специальных гаек.

При продолжительной работе гидроаккумулятора присутствующий в жидкости воздух скапливается в мембране, заполняя полезное пространство, которое могло бы использоваться для воды. В связи с этим рекомендовано проводить профилактические действия, которые заключаются в стравливании скопившихся газов. Подобные операции необходимо проводить с периодичностью в 1-3 месяца.

https://youtube.com/watch?v=yKk0lYubFu0%3F

Принцип работы гидроаккумуляторов

Эти устройства также называют аккумуляторными или напорными баками и гидробаками для систем водоснабжения. Внешне гидроаккумулятор выглядит как металлическая емкость, разделенная внутри на две части при помощи специальной резиновой прокладки – мембраны. Этот элемент прочно закрепляют у горловины бака, где имеется отверстие для поступления жидкости.

На противоположной стороне аккумулятора располагается еще одно отверстие, предназначенное для воздуха. В этом месте устанавливают обычный ниппель, что сделано с определенной целью. Устройство гидробака имеет следующие особенности: поскольку мембрана делит его на два отделения, в одном из них находится вода, а в другом – воздух с определенной величиной давления.

Чтобы узнать этот параметр в резервуаре, пользуются манометром. Некоторые из моделей дополнительно снабжают фильтром с целью недопущения попадания загрязнений внутрь. Мембрану изготавливают из особой резины, отличающейся эластичностью и безопасностью для здоровья человека.

Принцип работы гидроаккумулятора после его подсоединения к водопроводной системе заключается в следующем: жидкость поступает из него под постоянным напором, а это позволяет повысить качество воды из водопровода и обеспечить требуемые условия для функционирования бытовых устройств.

Например, чтобы бесперебойно работала стиральная машина, ванна с гидромассажем и другая аналогичная техника, необходимо поддерживать определенную величину давления в системе водоснабжения. Почти всегда напорные баки укомплектовывают регулирующим устройством, которым является реле давления.

Можно таким образом настроить работу гидроаккумулятора в системе водоснабжения, что он будет включать /отключать подачу воды в прибор в зависимости от величины давления воздуха.

Функционирует он так:

1. По мере забора жидкости из бака в его воздушной камере понижается давление.
2. Реле после достижения минимальной отметки давления автоматически подключает насос, чтобы восполнялся объем воды.
3. В итоге давление в емкости вновь повышается.
4. Когда максимально возможное значение давления достигнуто, реле отключает водоподачу в бак.

В результате вышеописанный процесс, как работает гидроаккумулятор, позволяет значительно сократить число включений/отключений насоса, что способствует продлению ресурса функционирования техники. Если подключить насосное оборудование напрямую к автономному водопроводу, количество циклов существенно увеличивается.

Знание принципа, как работает гидроаккумулятор для водоснабжения, позволяет владельцу объекта недвижимости сделать выбор лучшего устройства, после чего организовать его правильный монтаж и последующее обслуживание.

1 Назначение, устройство и принцип действия

Первоначально внесем ясность в терминах — гидробак и расширительный бак не есть одинаковые устройства. Гидроаккумулятор используется в системах водоснабжения частного дома, устроенных на подаче воде с помощью насоса из внешнего источника, тогда как расширительный бак устанавливается в системы отопления и горячего водоснабжения с целью стабилизации их давления и предотвращения возникновения гидроударов.

Рассмотрим основные функции гидробака в системах водоснабжения:

устройство предотвращает износ насоса из-за частого включения — поскольку в резервуаре постоянно содержится вода, насос будет запускаться только при его опустошении, что позитивным образом скажется на долговечности агрегата; гидроаккумулятор снижает вероятность возникновения гидроударов в трубопроводе при включении насоса, также он поддерживает стабильное давление в системе, предотвращая колебания напора при одновременном использовании нескольких кранов; бак обеспечивает постоянный запас воды, что особенно важно в загородных домах с проблемным электроснабжением

Насосная станция с гидроаккумулятором

Устройство гидробака состоит из непосредственно металлического резервуара и находящийся внутри него мембраны, которая разделяет емкость на две камеры — одна для воды, вторая для воздуха. Камера для воды выполнена из бутила — санитарно безопасной разновидности резины, хранящаяся в ней жидкость не контактирует с металлическими стенками бака. Подача и отвод воды происходит через два резьбовых патрубка, к которым подключаются трубопроводы, патрубки имеют идентичный диаметр.

За регулирования давления в камере для воздуха отвечает пневмоклапан. Гидроаккумуляторы большого объема (100 литров и выше) оснащены обратным клапаном, который нужен для стравливания воздуха из водяной камеры. Аналогичную функцию в небольших баках выполняет запорный кран. Стандартное давление воздуха в гидроаккумуляторе — 1.5-2 Бар.

Принцип работы гидробака достаточно прост. Первоначально насос закачивает в бак воду, и когда накопительная емкость заполняется, реле давления фиксирует это и отключает насос, прекращая подачу. Далее по мере использования резерва воды реле определяет понижение давления, включает насос и цикл повторяется.

1.1 Разновидности гидробаков и особенности их расчета

В зависимости от формы корпуса данное оборудование делится на два типа — гидроаккумулятор горизонтальный и вертикальный.  Между ними имеется лишь одно конструктивное отличия — вертикальные баки объемом более 50 литров оснащены краном для стравливания воздуха, который накапливается в камере для воды и снижает эффективность работы устройства.  В горизонтальных баках объемом 50-100 л кран расположен в торцевой части сбоку корпуса.

Во всех гидроаккумуляторах объемом менее 50 литров стравливание воздуха из водяной камеры происходит посредством полного слива воды. Выбор формы бака осуществляется исходя из размеров помещения, где он будет смонтирован. Никаких хитростей тут нет — брать нужно тот резервуар, который лучше впишется в отведенное для него место.

Разновидности гидроаккумуляторов

Более сложным является выбор бака по параметру производительности. Тут нужен расчет оборудования, который поможет определить его требуемый объем.

Расчет выполняется по формуле: O = K*Rmax*(Dmax + 1)*(Dmin+1)/(Dmax-Dmin) — (P + 1), в которой:

• K — коэффициент мощности подключенного к гидробаку насоса;
• Rmax — наибольший планируемый расход литров воды в минуту;
• Dmax — уровень давления воды в баке для выключения насоса (Бар);
• Dmin — граница давления воды для включения насоса (Бар);
• Р — давление воздуха в гидробаке (Бар).

Коэффициент насоса зависит от мощности его двигателя:

• мощность 0.55-1.5 кВт — коэффициент 0.2;
• 2-3 кВт — 0.375;
• 4-5.5 кВт — 0.625;
• 5-9 кВт — 0.875.

Расчет практически любых гидроаккумуляторов для бытовых стаций водоснабжения покажет, что необходимо использовать бак объемом 25-50 литров. Это оптимальный объем под большинство насосов для скважин и колодцев, которого будет достаточно для полноценного водоснабжения частного дома.

Брать гидроаккумулятор большего объема (75 и 100 л) имеет смысл при частом и длительном отключении энергоснабжения дома, когда нужен серьезный запас питьевой воды. В обычных условиях покупать бак «с запасом» бессмысленно, так как неиспользуемая вода в нем будет застаиваться и терять свои вкусовые качества.

Эксплуатация и ремонт

По мере проникновения внутрь гидроаккумулятора вода приносит с собой воздух. Для предотвращения подобного предлагаемые сегодня модели оснащены клапаном стравливания. Для эффективной работы от пользователя требуется время от времени открывать его.

Знакомясь с инструкцией, можно заметить, что там могут быть предусмотрены и другие действия, которые должны быть выполнены владельцем.

Явной подсказкой о том, что гидроаккумулятор вышел из строя, может выступать наличие течи в виде маленьких или прерывистых струек, а также резких перепадов в показаниях манометра. В подобных ситуациях необходимо надавить на золотник, имеющий вид клапана, который определяет направление движения воды.

Обязательно нужно удалить остатки воздуха! Если видно, что стрелка изменила свое положение на нижнее, то это указывает на то, что количество воздуха небольшое. Если из оборудования был удалён весь воздух, но течь не прекращается, то можно сделать вывод, что причина неисправности заключается в поврежденной мембране.

Чтобы аппарат смог исправно выполнять свою задачу при наличии поврежденной мембраны или каучукового баллона, необходимо приобрести новое изделие. За покупкой подобных элементов следует обратиться в специализированные магазины, занимающиеся продажей гидроаккумуляторов.

Правильная эксплуатация оборудования

Насосные станции предназначены для долговременной автономной эксплуатации в непрерывном режиме. Они могут использоваться для целей бытового водоснабжения и пожаротушения. Отличными характеристиками и высокой надежностью отличаются современные модели марки Джамбо. Они требуют минимального технического обслуживания. В процессе их нормальной работы необходимо:

• периодически производить наружный осмотр на отсутствие пропусков и посторонних звуков;
• не реже одного раза в год промывать фильтр грубой очистки;
• в случае длительного перерыва на зимний период освободить все полости от воды и хранить демонтированное оборудование в отапливаемом помещении;
• при первом пуске после расконсервации проверить правильность всех подключений и убедиться в плавности работы насоса.
