Как из дрели сделать триммер своими руками

Пошаговая инструкция по сборке

В зависимости от исходных материалов для электрогазонокосилки такие этапы будут отличаться. Одним из самых распространённых вариантов является сборка косилки из старой стиральной машины. Будет полезным рассматривать пошаговую инструкцию именно по созданию подобного аппарата.

Действия должны происходить в такой последовательности:

  1. Изготовление каркаса или лонжеронов под двигатель будущей конструкции. Делать его нужно из металлического или стального листа 500 на 500 миллиметров.
  2. В центральной части листа следует высверлить отверстие под вал электрического двигателя.
  3. Снизу металлического листа (лонжеронов) приваривают уголки по периметру. А также их можно закрепить болтами.
  4. Потом необходимо установить колёса. Их можно сделать самостоятельно из фанеры или дерева, или снять со старых приборов. Размещаются они на вал (металлическую ось).
  5. После этого мотор нужно закрепить на платформе. Для этого его либо следует приварить на заранее вмонтированных металлических уголках, или просверлить отверстия для имеющихся дырок в самом моторе, а потом скрепить болтами.
  6. Дальше требуется установить ручку для управления конструкцией.
  7. Под платформу монтируется защитный кожух для управления.
  8. Устанавливается металлический нож (самодельный или готовый). Крепится он на вал электродвигателя.
  9. Для защиты мотора от травы необходимо вмонтировать консервную банку на его вале.

Все механические части собраны. Дальше нужно приступать к электрической схеме конструкции.

Для этого необходимо:

  • установить включатель и выключатель в удобном месте возле ручки аппарата;
  • подсоединить кабель питания с вилкой;
  • монтаж УЗО.

Ёмкость для сбора травы нужно устанавливать в самом конце. Её делают в виде коробки или мешка.

Покрытие ножей с помощью кожуха является обязательным, так как это позволит повысить безопасность во время работы. Такую защиту нужно делать и для мотора во избежание попадания мусора и его долговечности, а также стойкости.

Изготовление электрокосы из стиральной машины своими руками

Сделать электрокосу можно также на основе двигателя из стиральной машины. Он асинхронный и включается посредством кнопки. Заводилку можно изготовить из возвратной кнопки, например, от измерительных приборов. Достаточно компактные размеры мотора позволяют не делать большую тележку, как в предыдущем варианте.

На заметку! Удобство использования такого двигателя заключается в том, что он уже имеет шкив, и замена поршневой на более удобную тут не нужна. Ремень и второй шкив находятся тут же – в стиралке.

Ножи изготавливаются по аналогии с описаниями выше. Но есть один важный момент — чтобы двигатель из стиральной машины подготовить к работе в качестве триммера, следует не забыть сделать для него защитный кожух. Он убережет привод от травы. Но при этом необходимо позаботиться о защите от перегрева, то есть — кожух должен быть больше по размеру и иметь отверстия для вентиляции. С этой целью подойдет старое ведро или пластиковая бутылка большой емкости. Не стоит забывать делать перерывы — на длительную работу подобный мотор не рассчитан.

Как косить траву при помощи болгарки

Чего только умелые руки и беспокойная головы не вытворяли с электроинструментом от момента его появления в мире. Вот, возьмем простую угловую шлифовальную машину, именуемую в народе “болгаркой”. И торцевую пилу из нее делали, и снег ей, с трудом, но убирали, ну, много альтернативных применений нашло этому инструменту население нашей страны.

Болгарка в работе. Сегодня посмотрим на один из примеров того, как при помощи этого инструмента мы, почти за даром, можем навести порядок в саду или на газоне дачи или другого владения. Сперва возьмем кусок стальной полосы, отмерим и согнем из нее прямоугольную скобу, таким образом, чтобы в последствии надеть ее на корпус редуктора.


Делаем скобу.После этого, нужно разметить и просверлить пару отверстий на скобе в тех местах, где находятся отверстия для рукоятки на корпусе того же редуктора. При этом диаметр отверстий должен быть не меньше самого диаметра дырок под рукоять.


Делаем пару отверстий. Затем, берем остаток полосы и привариваем его перпендикулярно к скобе. Он послужит нам дополнительным креплением и элементом усиления самой конструкции. Получается своеобразная рама.


Варим кусок поперек. К раме под углом градусов в пятьдесят мы приварим кусок стальной водопроводной трубы. Она будет нам служить ручкой и подвесом для кабеля.


Привариваем трубу.Едем дальше, и мы близки к финалу. Находим на своем или соседнем участке давно заброшенные, но бережно сохраненные боковые колесики от детского велосипеда. Одеваем скобу на болгарку, и прикручиваем насквозь колесики и скобу к корпусу.


Собираем устройство во едино. Дело осталось за пустяком. продеваем пару кусков тросика в отверстия для ключа на зажимной гайке, и прикручиваем ее на свое положенное место. Провод фиксируем к ручке по всей длине.


Готова новая газонокосилка.Включаем в розетку, запускаем болгарку и катая ее по поверхности косим траву. Такая простая и дешевая коса будет очень кстати при открытии нового дачного сезона.


Наводим порядок на участке. Источник

Из пылесоса

Триммер из двигателя от пылесоса делается по тому же принципу, что и из болгарки. Мотор необходимо закрепить на штанге, а на вал двигателя закрепить либо ножи, либо пластиковый или металлический диск, в который вставить леску. Сверху режущий инструмент закрывается защитным кожухом.

Чтобы пыль и мелкие частицы скошенной травы не попадали в двигатель, снятый из пылесоса, его также можно спрятать в пластиковый кожух, сделанный из канализационной трубы, как показано на следующем фото.

Поскольку двигатель в пылесосе высокооборотистый, ему нужно обеспечить охлаждение. Поэтому под шайбу, в которую вставляется леска, рекомендуется вставить самодельный диск с прорезанными и выгнутыми лопастями, чтобы он выполнял роль вентилятора, создающего разрежение. Оно требуется для того, чтобы воздух засасывался через шланг сверху и охлаждал мотор.

Для того, чтобы облегчить нагрузку на руки оператора косилки, агрегат можно установить на площадку с колесиками. В таком случае уже получится нечто похожее на газонокосилку.

Для закрепления лески также можно использовать либо шкив с подходящим посадочным отверстием, либо пластиковое колесо от тележки.

Заключительные советы

Позаботьтесь в первую очередь о своей безопасности. Для этого:

  • еще раз вспомните правила обращения с электричеством;
  • не работайте без защитных чехлов с открытыми вращающимися ножами;
  • не доверяйте посторонним людям без должной подготовки свои опасные самоделки;
  • при косьбе не отвлекайтесь, но контролируйте рабочую территорию. На нее не допускайте детей, животных, случайных посетителей.

Самодельная газонокосилка помогает прочувствовать все прелести и недостатки электрического скашивания травы, особенности работы подобных устройств, необходимость балансировки центра масс. После приобретения небольшого опыта пользования ею легче выбирать заводскую модель, профессионально подготовленную для длительного применения.

А сейчас рекомендую закрепить в памяти материал просмотром видеоролика Михаила Майорова «Электрический триммер своими руками».

Полезные товары

  • Цифровой штангенциркуль
  • Wi-Fi модуль умного дома Sonoff
  • Инструмент для вскрытия корпуса планшета

Полезные сервисы и программы

  • Курсы по дизайну
  • Онлайн изучение английского языка с репетитором или самостоятельно

Другие варианты

Есть множество других агрегатов, из которых можно изготовить триммер для травы. В качестве основы используют пылесос, дрель или бензопилу.

Из пылесоса

При изготовлении самодельного триммера из двигателя пылесоса последний монтируют на штангу. Ножи устанавливают на вал двигателя и закрывают их защитным кожухом. Вместо ножей можно использовать металлический диск с леской. Двигатель также закрывают кожухом, это защитит его от пыли и грязи. Чтобы создать дополнительное охлаждение, нужно установить охлаждающее устройство. Его изготавливают из диска с выгнутыми лопастями (вентилятор) и монтируют его под шайбу, через которую проходит леска для триммера. Воздух внутрь попадает сверху через шланг и охлаждает двигатель.

Из дрели

Если нужно быстро сделать триммер, то в этом поможет дрель. Для этого из металлической пластины изготавливают нож и затачивают его. Затем в центре проделывают отверстие, вставляют болт и фиксируют гайкой. Готовый нож вставляют в патрон дрели и аккуратно зажимают.

Его изготавливают из пластиковой трубы и надевают на корпус инструмента.

Из бензопилы

Так как двигатель бензопилы тяжелый, то из него нельзя сделать триммер с нижним приводом, но можно изготовить газонокосилку на колесиках. Процесс изготовления:

  1. Вначале из уголка 25×25 мм делают тележку. Ее размеры — 500×600 мм.
  2. По углам конструкции устанавливают колеса.
  3. Газовый трос и топливный шланг удлиняют.
  4. Шину и штурвал откручивают. Из водопроводной трубы делают ручку, на которую монтируют штурвал.
  5. При установке двигателя на раму вал должен располагаться в нижней части конструкции. При этом редуктор находится с разворотом в 90°C.
  6. Затем на вал инструмента монтируют режущий узел.

Инструмент готов. Чтобы с ним легче работалось, можно приобрести в магазине плечевой или ранцевый ремень для триммера.

Как сделать триммер в кустарных условиях

Как сделать триммер на дому

Что же на самом деле, как избавиться от клещей на дачном участке рассказывалось ранее, сейчас же подвергнется рассмотрению вопрос — как сделать триммер на дому из самых подручных для этой цели вам средств.

Сейчас на рынке встречаем разные варианты триммеров, работающих как от электричества, так и от бензина. Но не часто можно приобрести триммер, но а в основной части, случае он совсем не так уж и нужен.

Преимуществами же самодельного триммера из дрели или болгарки будет то, что когда необходимо покосить газон около дома, триммер с лёгкостью собирается. При ненадобности же, дрель или болгарка с триммера снимаются и употребляются по собственному прямому предназначению.

Из дрели

Самая простая косилка в считанные минуты делается из дрели или шуруповерта. Но предварительно вы должны изготовить нож из заточенной металлической пластины с просверленным по центру отверстием. В это отверстие вставляется болт и зажимается гайкой.

Далее, болт зажимается в патроне дрели, и триммер готов.

Поскольку дрель с данной насадкой не имеет защитного кожуха, то такой инструмент достаточно опасен для пользователя. Чтобы обезопасить себя, можно дрель разместить, как и болгарку (об этом говорилось выше), на черенке от лопаты или на алюминиевой трубе.

Также для защиты пользователя косилки от ножей, на дрель можно закрепить кожух (крепится на пластиковую трубу, и одевается на корпус аппарата).

Дрель к штанге крепится с помощью хомутов.

Газонокосилка своими руками из бензопилы

Подойдет для изготовления инструмента своими руками любая отечественная модель пилы, поскольку они, в отличие от импортных аналогов, имеют большую мощность, которая поможет газонокосилке справляться с сорняками. Состоять газонокосилка, изготовленная своими руками, будет из нескольких узлов:

  • двигатель;
  • каркас – опора, на которой будут располагаться все детали;
  • кожух защитный;
  • ножи;
  • колеса;
  • ручки.

Взятый из бензопилы мотор должен быть в рабочем состоянии. Его устанавливают на основание, сделанное из сваренного в форме рамы уголка 25х25 мм с размерными показателями 600 х 500 миллиметров.

Рама снабжается колесиками, размер которых выбирается индивидуально. К шасси крепят регулируемую по высоте ручку, для изготовления которой подойдут водопроводные трубы.

Конечно, сделать ее можно нерегулируемой, но в этом случае, с ней работать менее удобно, особенно, если пользоваться газонокосилкой будет не один человек. Прикрутив к готовой ручке «штурвал», удлиняют топливный шланг и газовый трос, чтобы редуктор можно было расположить по отношению к двигателю под прямым углом.

Это позволит вал конструкции, изготовленной своими руками, расположить внизу, прикрутив его к раме. Используют для этого специальное отверстие, имеющееся на редукторе и в бензопиле (применяется для крепления шин), и двух специальных шпилек кожуха маховика, расположенного в нижней части.

Видео: Газонокосилка своими руками

На этом изготовление основы для газонокосилки своими руками можно считать законченной. Осталось закрепить режущий инструмент, для изготовления которого потребуется «звездочка» бензопилы — на нее требуется закрепить трубу, длина которой 80 миллиметров и диаметр 50 миллиметров, в соосном положении.

Этот отрезок будет необходимо обработать на токарном станке. Другую трубу такой же длины, но большего диаметра — 58 мм, надевают на первую, чтобы получился некий телескопический вал, соединив его трубы болтами М6. Последние в диаметральном направлении должны быть параллельными.

Чтобы возможно было регулировать высоту среза сорняков, потребуется несколько отверстий, обеспечивающих движение труб относительно друг друга для компенсирования дисбаланса. Также необходимо предусмотреть ножевое основание, для чего к другой трубе приваривают специальный стальной диск, размер которого составляет 180 миллиметров в диаметре, а его толщина равна 4 мм.

Основа качественной электрической поделки

Запросто своими руками из болгарки можно смастерить электрокосу. Главное, чтобы данная поделка была качественной и постоянно использовалась до полного износа. Потом ее можно применять для разных видов работы.

Садовый триммер быстро делается своими руками и долговечен в эксплуатации.

Стрижка газонов не требует особых требований для самодельных триммеров. Минимальные приспособления обеспечивающие подключение аппарата:

  • Простой удлинитель, толщиной 2,5 мм;
  • Электрическая вилка;
  • Рабочий выключатель.

Сам садовый триммер имеет следующие составляющие:

  1. Корпус с вентиляционным отверстием, который покрыт частью ПЭТ бутылки.
  2. Огибающая корпус стальная полоса 20 см на 8 см.
  3. Болты, скрепляющие все отверстия.
  4. Ручка, приваренная к 15-ти дюймовой круглой трубе.
  5. Изолента, обтягивающая все соединения. Например: выключатель, вилку, приваренные гайки М10, трубы и т.д.

Для скрепления всех заготовленных деталей сверлятся отверстия размерами от 2,5 мм до 4,5 мм. Все они распределяются по триммеру равномерно. Так чтобы закручиваемые гайки не мешали друг другу.

Диски собранного триммера находятся на расстоянии около 3 см друг от друга. Что обеспечивает проход срезанной травы.

Круговой вал скрепляется зажимной гайкой. Так затягивается конечность, из которой не вылетят острые вертящиеся диски.

Как сделать леску для триммера

Нарезанная лента из ПЭТ бутылок, если намотать ее на триммер, косить будет, но недолго, поскольку является хрупкой и быстро рвется. Ее нужно немного усовершенствовать, и для этого нужно сделать следующее.

  1. Вставьте один конец пластиковой ленты в тиски и зажмите ее.
  2. Второй конец ленты можно зажать в дрель или шуруповерт. Вставьте ее в патрон шуруповерта таким образом, чтобы она хорошо держалась в нем и не выскочила при натяжении.
  3. Включите самые малые обороты на шуруповерте и начинайте скручивать ленту, обязательно удерживая ее натянутой, иначе она начнет спутываться.
  4. После того, как лента перестанет скручиваться, не отпуская натяжение, начинайте прогревать ее строительным феном. Поскольку данный пластик имеет термоусадочные свойства (сокращается при нагревании), то витки будут выравниваться и спаиваться.
  5. Во время прогревания скрученной ленты, время от времени включайте шуруповерт и проворачивайте веревку для выравнивания витков на ней.
  6. Когда прогреете всю ленту, у вас получится самодельная пластиковая веревка, которая является достаточно пластичной и прочной.
  7. В случае, когда у вас под рукой нет дрели, можно воспользоваться для скручивания пластиковой ленты обычной палкой, как показано на следующем рисунке.
  8. Строительный фен можно заменить обычной зажигалкой, если вы изготавливаете корд небольшой длины.

Как показывает практика, леска для триммера, изготовленная своими руками из одной скрученной ленты, косит траву хорошо, но если на пути ее попадаются камни или ветки, то быстро изнашивается. Чтобы устранить данный недостаток, рекомендуется плести пластиковую веревку из нескольких лент, например, из двух или трех. На следующем рисунке показан самодельный корд, сплетенный из трех пластиковых полосок. Хотя он и отличается по толщине от одинарного корда, но является намного прочнее первого, и служит более продолжительное время.

Далее, как обычно, леска для триммера вставляется в косильную головку или наматывается на катушку, а затем вставляется в головку, после чего обрезаются торчащие концы так, чтобы они не касались защитного кожуха.

Таким образом, буквально из подручных материалов получается бесплатная леска для триммера, которую можно изготавливать в неограниченном количестве.

Самостоятельная сборка газонокосилки

Различные виды газонокосилок при самостоятельном изготовлении делаются аналогичным образом. Обычно используется мотор, который берут из старых и неработающих конструкций. Существует несколько популярных вариантов самостоятельного изготовления данного устройства.

Из старой стиральной машины

К сведению. Газонокосилка электрическая своими руками может быть сделана с мотором от стиральной машины.

В качестве мотора можно использовать тот, который был взят из старой стиральной машины. Он достаточно тяжёлый, поэтому его устанавливают на стальной лист, просверлив в нём отверстие для передачи вращения ножам.

Для работы электромотора необходимо сделать цилиндрический стальной кожух.

Из бензопилы Дружба и Урал

Важно! Вращение газонокосилки может быть обеспечено не только с помощью электричества, но и путём использования бензинового двигателя. Одним из возможных функциональных вариантов является использование того, который имеется в бензопиле Дружба или Урал

Вот как собрать газонокосилку такого типа: один из вариантов такой самоходной домашней конструкции предусматривает использование стальной прямоугольной рамы. Её делают из отрезков металлического профиля. Поскольку конструкция относительно тяжёлая, рекомендуется использовать для её перемещения четыре колеса.

Две вращающиеся косы можно расположить в передней части рамы в соответствии с чертежом. Мотор устанавливается таким образом, чтобы ось вращения была расположена вертикально. Вращение на ножи передаётся путём использования ременной передачи.

К сведению. Можно использовать двигатель от Камы.

Одним из вариантов изготовления ножей является использование отрезков велосипедной цепи длиной 25 см. Также можно использовать центрифугу с ножами. При высокой скорости вращения такие ножи будут качественно срезать траву.

Самодельная газонокосилка с бензиновым мотором обладает хорошей автономностью при работе и имеет высокую мощность. Недостатком газонокосилки бензиновой сделанной своими руками является большой вес устройства.

Из болгарки

Газонокосилка из болгарки

Изготавливается газонокосилка из болгарки следующим образом. Обычно в таком случае мотор устанавливают на металлическую основу, к которой приделаны два колеса. Мотор от болгарки имеет удлинённую форму. Он располагается горизонтально таким образом, чтобы его передняя часть выступала немного вперёд над металлическим листом. При этом ось вращения мотора должна смотреть вниз. Здесь вал использовать не нужно.

В качестве ножей в газонокосилке из болгарки своими руками используется металлическая полоска. Её подтачивают по краям, в центре сверлят отверстие, предназначенное для механического крепления к оси мотора.

Из бензопилы

Для бензопилы уже придумано много разных насадок, расширяющих возможности данного агрегата, к примеру, культиватор, бур, лодочный мотор, а также насадка коса. Как она выглядит, можно посмотреть в этом видео. В случае, если вы захотите из бензопилы сделать триммер, то максимум, что вы сможете сделать – это газонокосилку на колесиках, поскольку двигатель агрегата достаточно тяжелый, и применить вышеописанные варианты изготовления триммеров (с нижним расположением привода) к нему не получится.

Поэтому сначала изготавливается тележка. Ее можно сварить из уголка 25х25 мм. Размеры рамки должны быть 500х600 мм. Колеса крепятся по углам рамки.

Далее, от агрегата необходимо открутить “штурвал” и шину. Ручку тележки можно изготовить из водопроводных труб. К ней прикручивается “штурвал”. Также необходимо удлинить топливный шланг и тросик газа.

Бензиновый двигатель устанавливается (прикручивается через отверстия для закрепления шины) на раму таким образом, чтобы редуктор был повернут на 90 градусов и вал находился снизу.

Теперь остается только закрепить на вал агрегата режущий инструмент. Делается это следующим образом.

  1. К “звездочке” аппарата необходимо приварить небольшой отрезок трубы, длиной 80 мм и диаметром 50 мм. Трубу лучше резать на токарном станке, чтобы торцы были идеально ровные.
  2. Далее найдите трубу с немного большим диаметром — равным 58 мм. Ее нужно также отрезать длиной 80 мм. Таким образом, вы получите телескопический вал, который соединен с помощью 2-х болтов (м6), расположенных друг напротив друга. На болтах обязательно должны быть контргайки. Ниже показана схема, по которой изготавливается головка триммера, служащая для закрепления режущего инструмента.

В телескопических трубах нужно проделать несколько отверстий, чтобы можно было регулировать высоту ножей над землей.

Нож лучше изготавливать такой конструкции, как на следующем рисунке.

Благодаря тому, что на диске закреплены подвижные ножи на заклепках, они при встрече с камнем или сухой веткой просто будут отскакивать. Это убережет вал и редуктор от повреждений, которые могут возникнуть при заклинивании инструмента.

Диаметр диска (изготавливается из листовой стали 4 мм) должен быть 180 мм. Ножи изготавливаются из полосок шириной 30 мм и длиной 120 мм, вырезанных болгаркой с полотна ножовки по дереву.

Из болгарки

Болгарка есть у каждого мастера. Это самый подходящий инструмент для создания триммера. В отличие от магазинных устройств он сильнее по мощности и имеет хорошие обороты. Рассмотрим, как изготовить триммер из болгарки своими руками, порядок работ:

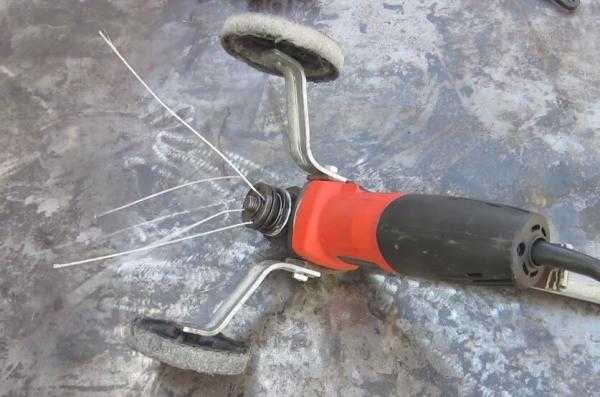

  1. Вначале готовят скобу. Она предназначена для обхвата корпуса болгарки. Металлическую пластину прикладывают к корпусу и сгибают.
  2. С двух сторон корпуса находятся резьбовые отверстия, в которых крепится перекидная ручка. К ним прикрепляют скобу триммера.
  3. В скобе с двух сторон просверливают отверстия таким образом, чтобы они соответствовали проемам, находящимся на корпусе инструмента. Для точности на детали делают пометки маркером, зажимают ее тисками и сверлят.
  4. Затем к скобе приделывают направляющую. Ее размер должен соответствовать длине корпуса или быть немного короче. Направляющую прикрепляют сварочным аппаратом, остатки окалины сбивают. Деталь шлифуют щеткой по металлу.
  5. Из металлической трубы изготавливают ручку (штангу). Чтобы ручку закрепить под уклоном, кончик трубы срезают под скос. Готовую ручку приваривают к конструкции, окалину сбивают и деталь зачищают щеткой.
  6. Чтобы прикрепить инструмент, нужно открутить защитный диск болгарки.
  7. Затем самоделку устанавливают на колеса. Для этого можно позаимствовать колеса от тележки или детской коляски с кронштейнами.
  8. Вначале монтируют болгарку, затем колесо с кронштейном. Все закрепляют болтом. С другой стороны делают такой же крепеж.
  9. Режущий узел изготавливают из стального троса. Подойдет капроновый провод, предназначенный для триммеров. Его продевают сквозь зажимную гайку и отверстие для ключа по методу крест-на-крест. Затем гайку закручивают вместе с тросами.
  10. Провод фиксируют изолентой.

По технике безопасности рекомендуется изготовить для устройства защитное приспособление. Кожух для болгарки делается из алюминиевого листа или тонкой жести.

Ремень для триммера

Для более комфортной работы с триммером, если подразумевается обработать большую площадь, поросшую травой, желательно использовать специальный ремень. Данное приспособление снимает усталость с рук и спины оператора косилки и значительно облегчает процесс, если сравнивать с той же работой, но без ремня.

Ремни бывают плечевые и ранцевые. Плечевой ремень является самым простым приспособлением и состоит из петли с двумя или одной защелкой (карабином), с помощью которого он крепится к косильному агрегату. Ко второму карабину обычно крепится пластиковая пластина, защищающая бок оператора от давления штангой триммера.

Плечевой ремень обычно применяется с легкими триммерами, массой 3-4 кг. Для более тяжелых агрегатов удобнее использовать ранцевый ремень.

Ремень для триммера можно легко заказать через интернет или купить в специализированном магазине, где продаются данные аппараты и комплектующие к ним.

Если же появится желание сделать его своими руками, то любая хозяйка, взглянув на данное приспособление, легко может сшить его из подручных средств (старых поясов и ремней). Возможно, придется прикупить пряжки и карабины. Но все же мы рекомендуем купить готовый ранцевый подвес и не терять время и деньги на изготовление худшего по качеству, чем готовое, приспособления.
