Компрессор из холодильника своими руками

Насос для перелива жидкости

Простейшая конструкция выполняется из доступных материалов.

Понадобятся следующие комплектующие:

• 2 пластиковые фляги (одна с крышкой, вторая открытая);
• отрезок ПВХ-трубы соответствующего диаметра;
• специальный шланг для перелива воды.

Самостоятельное изготовление насоса начинают с лепесткового клапана. Первым шагом вырезают окружность из прокладки в крышке бутылки из пластика. Диаметр круга должен быть меньше горлышка фляги. В процессе обрезания небольшой сектор оставляют в первоначальном виде.

Простейшая конструкция насоса для перелива жидкости.

По центру пробки формируют 8-миллиметровое отверстие. Следующим шагом вставляют в исходное положение перегородку и завинчивают обрезную горловину пластикового изделия. При закрутке мембрана зажимается, создавая клапанное устройство лепесткового типа.

Поверх полимерной трубы, вставленной в готовый клапан, закрепляют вторую бутылку с обрезанной верхушкой. Получается конструкция, напоминающая заборную воронку. Заключительным этапом самостоятельного изготовления простейшего насоса является соединение изливного шланга со вторым концом пластикового трубного изделия.

Что лучше — самодельный или покупной?

Всего можно выделить несколько основных отличий между ними:

В конструкции заводского компрессора присутствует электрический двигатель, передающий крутящий момент к рабочей камере через ременную передачу. Что касается самодельного компрессора, то он состоит из корпуса и самого двигателя, без ремней.
В заводском варианте уже установлены автоматические системы сброса давления, входной и выходной фильтры, измерители показателей давления и т.д. В компрессоре из холодильника придется устанавливать регулировочное оборудование самостоятельно, учитывая все особенности.
Несмотря на то, что большинство заводских компрессоров оборудовано автоматическими системами, в некоторых бюджетных моделях такая особенность не реализована. Иными словами, данные агрегаты придется выключать самостоятельно, засекая время по часам. Самодельные компрессоры, в основном, оборудованы защитным реле, выключающий двигатель при возникновении риска перегрева.
В некоторых заводских моделях может напрочь отсутствовать какая-либо смазка. Конечно у них маленький, но зато отсутствуют различные выхлопы

Данное обстоятельство очень важно, особенно если краскопульт ведет себя довольно капризно, не терпя различных примесей. Что касается самодельных компрессоров, то тут масла предостаточно.
Главная особенность самодельного компрессора — он очень тихо работает, особенно если надеть на него все трубки правильно, соблюдая герметичность

Что касается заводских компрессоров, то они ведут себя более шумно, поэтому его использование возможно только вне дома.
Стоимость изготовления самодельного компрессора очень низкая, ведь основные комплектующие берутся от старой техники, а регулировочная аппаратура обойдется максимум в 1000 рублей.
В заводской компрессор невозможно вносить какие-нибудь технические изменения. Иными словами, если агрегат недостаточно мощный, то использовать его можно только как насос для подкачки шин, не более. Самодельные варианты хороши тем, что к ним можно добавлять некоторые детали, например, большой ресивер, благодаря чему можно существенно увеличить мощность устройства.

Как показывает практика, самодельный компрессор для покраски автомобиля ломается гораздо реже, чем его заграничные и отечественные заводские аналоги. В интернете можно найти много инструкций по сооружению компрессоров своими руками. Так что обсудим несколько вариантов, которые могут помочь в этом деле.

Разработка схемы компрессорной станции

Подготовка оборудования для самодельной компрессорной станции

При разработке схемы компрессорной станции и составления списка дополнительного оборудования к ней следует учитывать планируемую область применения. Чем больше ресивер и давление в нём, тем шире будут возможности самоделки. Стандартная схема включает в себя следующие детали и механизмы:

• Электронный датчик давления. Он отключает двигатель при достижении заданных параметров давления в ресивере.
• Манометр для измерения степени сжатия воздуха.
• Предохранительный клапан.
• Осушитель воздуха при выходе из ресивера.
• Воздушный фильтр для установки на входную трубку компрессорного блока.
• Фильтр очистки воздушной струи под давлением от масла.
• Кнопка выключателя.
• Провода, шланги высокого давления и фитинг с необходимой конфигурацией.
• Баллон высокого давления для ресивера.
• Шаровой кран, перекрывающий подачу воздуха потребителю на выходе из системы.

Регулировка карбюратора бензопилы Дружба

Необходимость настройки карбюратора пилы возникает из-за длительного использования топливной смеси, приготовленной в неправильном соотношении ее компонентов. В руководстве по эксплуатации модели указано, что пропорция бензина и масла для бензопилы Дружба должна составлять 1:15, то есть, в 1 л бензина нужно разбавлять 65 мл моторного масла. Если не придерживаться этой пропорции, то возникнут проблемы с цилиндро-поршневой группой и системой зажигания инструмента. В результате свечу начнет заливать маслом, и увеличиться количество потребляемого инструментом горючего.

Перед регулировкой карбюратора нужно осмотреть бензиновый клапан. Вполне возможно, что во время работы он сместился вовнутрь, в результате чего мотор пилы начал работать с перебоями. Если клапан на своем месте, нужно приступать к регулировке карбюратора.

Инструкция по ремонту выглядит следующим образом:

1. Вначале нужно завести инструмент и дать ему поработать на холостых оборотах;
2. Далее потребуется до конца закрутить топливный болт, после чего отвернуть его на 3 оборота в обратную сторону;
3. Затем нужно до конца закрутить воздушный регулировочный болт. Как только мотор пилы начнет работать на максимальных оборотах, болт потребуется отвернуть на 2 оборота в обратную сторону.

После настройки нужно заглушить двигатель и снять защитный корпус. Далее потребуется проверить все имеющиеся уплотнители. Оператору следует убедиться в том, что внутри конструкции инструмента не образуется подсос воздуха. После этого можно установить защитный корпус и продолжить работу с инструментом.

Практичные идеи из целого холодильника

Старый холодильник, независимо от того, работает он или уже нет, все еще может приносить пользу в доме и за его пределами.

Многофункциональные дизайнерские вещи

Дизайнеры-художники во всем мире давно освоили способы вторичного использования старых холодильников и их отдельных элементов для изготовления оригинальной мебели. Результаты своих трудов они демонстрируют в городских инсталляциях по разным городам мира. Старые холодильники используют в городских условиях как зарядные станции для телефонов, уличные фотосалоны, электрические подстанции.

Дизайнерские вещи из старого холодильника

Кладовка или шкаф для посуды

В укромном месте квартиры или дачи, нерабочий старый холодильник, будет служить кладовкой для продуктов. Закрывается герметично, пластик внутри предназначен для хранения съестных припасов.

Если проявить смекалку и добавить в конструкцию старого холодильника типа Side-by-Side выдвижные ящики, то он превратится во вместительный шкаф для хранения посуды и хозяйственных мелочей.

Шкаф из холодильника

Винный «погребок»

Хотите удивить гостей своим оригинальным подходом к оформлению винного погребка? Для получения домашнего мини-бара используйте напрямую функцию охлаждения еще рабочего старого холодильника. Доверить молочные или мясные продукты такому агрегату может быть и рискованно, но вот с охлаждением напитков он справится наверняка.

Горизонтальные полочки нерабочего агрегата снабдите фиксаторами для бутылок и храните в нем напитки при комнатной температуре.

Конура для собаки

Из объемной теплоизоляционной камеры нерабочего старого холодильника можно соорудить будку для собаки, если снять его дверцу. Пластиковая внутренняя обшивка вполне выдержит домашнего питомца, в ней не заведутся насекомые, а убирать и обрабатывать внутри конуру будет легко.

Такая будка зимой сохраняет тепло, а летом в ней прохладно. Дизайн предложенного варианта, изображенного на картинке ниже, готовился для выставки, а в обычной жизни можно обойтись более скромным.

Конура для собаки из старого холодильника

Мобильный холодильник

Старый холодильник можно превратить в передвижной рефрижератор, если поместить его на подходящей колесной конструкции. Вместительную рабочую тележку примените для хранения и продажи мороженного.

А если воспользоваться теплоизоляционными свойствами камеры холодильника, то в такой тележке можно перевозить и продавать горячую вареную кукурузу.

Контейнер для мусора

Камера холодильника сможет заменить мусорный ящик в частном доме или на даче. В него не смогут попасть бродячие животные, а неприятные ароматы будут надежно заперты внутри. Объемный, герметичный, с крышкой, легко вычищать и дезинфицировать — что еще надо для хорошего мусорного контейнера?

Компактная теплица

Для растений из старого холодильника можно изготовьте мини-теплицу. Вариантов два: горизонтальное или вертикальное расположение камеры. Переверните камеру холодильника горизонтально, заполните её землей, вместо снятой дверцы можете натянуть пленку или положить стекло. В таком парнике удобно работать, потому что расположить его можно на любой высоте.

Вертикально расположенная камера позволяет на полочках размещать рассаду, регулировать потоки света и поступление воздуха.

Парник из холодильника

Инкубатор, сушилка или коптильня

В теплоизоляционной камере старого холодильника можно сделать инкубатор, сушилку или коптильню. В ней хорошо поддерживается нужная температура, удобно устанавливать необходимое оборудование для запуска и контроля процессов. Тем более, что сегодня в продаже большое количество микроконтроллеров для поддержания заданных параметров в таких системах.

С помощью установленного микроконтроллера можно удерживать в камере нужную влажность, задать температурный режим и даже проводить автоматический поворот платформ, на которых расположены контейнеры с яйцами, фруктами или кусочками мяса. Уборка и дезинфекция агрегата не будет представлять сложности.

Коптильня из холодильника

Насос из велосипедного колеса

Технология изготовления основана на использовании следующих элементов:

• ПВХ-отводы и полимерные трубы для канализационных сетей;
• 2 велосипедных колеса разного диаметра;
• небольшая шестерня;
• несколько готовых поршневых конструкций;
• веревка из нейлонного волокна;
• штанга для крепления.

Водяной насос с использовании велосипедного колеса.

Гильза, выполненная из пластиковой канализационной трубы, погружается в источник. Сверху монтируется отвод, предназначенный для стекания воды. Снизу устанавливается малый сателлит, изготовленный из обода меньшего диаметра. Большее велосипедное колесо фиксируется в верхней части конструкции.

Поршни равномерно распределяются по всей длине нейлонной бечевки, закрепляются на тросе. Для обеспечения нормальных условий эксплуатации необходимо прохождение через гильзу самодельного насосного агрегата. Веревка исполняет роль связующего звена между шкивом и велосипедным колесом.

При вращении шестерни происходит захват воды поршнями, закрепленными на бечевке. Устройство поднимает жидкость наверх, позволяя водяному потоку направляться в отвод. Для облегчения использования подобного насоса рекомендуется установить в систему велосипедный привод.

Машина

Из бензопил можно сделать разные варианты машин. Один из них — карт багги, который отличается наличием в конструкции подвески. Она делает комфортнее езду машины по бездорожью.

Процесс создания такой самодельной машины сложный. Особенно это касается рамы, которую сваривают из металлических или профильных труб по заранее составленным чертежам. Затем занимаются изготовлением подвески, деталей рулевого управления.

Операции по изготовлению багги включают:

• сборку подвески;
• установку руля, тяг и пускача;
• крепление колес;
• размещение тормоза;
• установку кресла водителя;
• крепление на раму двигателя.

Передать вращение от мотора на колеса можно цепью или ремнем. В первом варианте устанавливают звездочки, во втором — шкивы. Двигатель, чтобы уменьшить шум, снабжают глушителем.

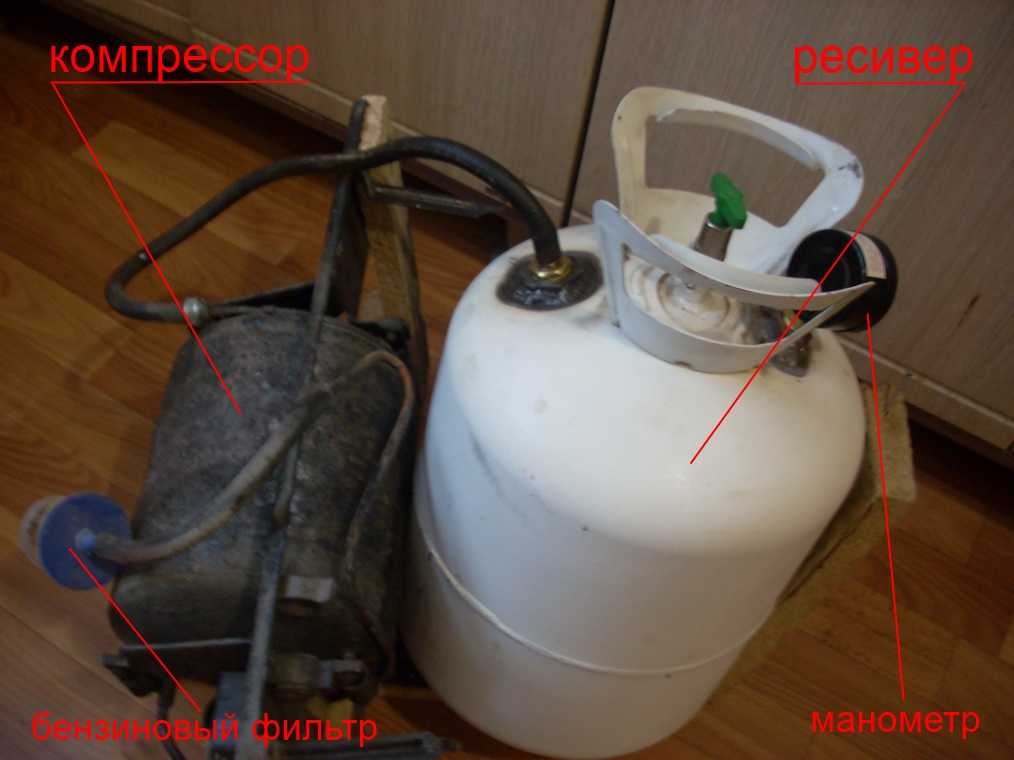

Материалы и инструменты для самодельного компрессора из холодильника

Компрессор. Мотор из старого холодильника и называется компрессором, он — центральный элемент нашего изделия. Как он выглядит, можно посмотреть на фото: деталях разные модели могут отличатся, но в общем схожи между собой. К компрессору прилагается пусковое реле (чёрная коробочка, присоединённая сбоку), из которого выходит провод питания с вилкой.

Ресивер. Емкость, в которую будет закачиваться воздух компрессором. Здесь возможны варианты: подходит любая плотно закрывающаяся емкость объёмом от 3 до 10 литров из железа или пластмассы. Это может быть пустой огнетушитель, маленькие цистерны, различные ресиверы от грузовых автомобилей, канистры от строительных жидкостей.

Шланги. Потребуются три отрезка шланга. Два длиной по 10 см и один — 30-70 см в зависимости от формы ресивера и предполагаемого крепления. Удобно использовать шланги для топлива в автомобиле, так как они будут соединяться с автомобильными фильтрами.

Также потребуется один шланг или трубочка, чтобы соединить готовый самодельный компрессор из холодильника с самим потребителем воздуха. Здесь длина, материал зависит от конкретных нужд. Если вы будете использовать компрессор с аэрографом, то подойдет любой тонкий поливиниловый шланг (или тот, который прилагается к аэрографу). При использовании компрессора на улице лучше поискать шланг потолще.

• Хомуты. 5 штук, размер 16 или 20 мм.
• Трубочки. Две штуки — медные или железные, диаметром 6 мм или другим — главное, чтобы налезли шланги.
• Длиной одна 10 см, вторая 20-50 в зависимости от размера ресивера, подробней далее.
• Автомобильные топливные фильтры. Один бензиновый, и один дизельный.
• Манометр (по желанию).
• Эпоксидная смола, если используется ресивер из пластмассы.
• Кусок деревянной доски (основа). Размер зависит от размера ресивера и мотора. Они должны разместится на доске рядом.
• Стальная лента или проволока. Нужна, чтобы закрепить ресивер.
• Саморезы по дереву.

Водяной насос из компрессора

Эффективный насосный агрегат простейшей конструкции собирается из рабочего компрессора. Для самодельного устройства понадобится 2 трубопровода – для воздуха и воды.

Технология изготовления отличается простотой. Дачники, не знакомые со строительной профессией, способны самостоятельно справиться с работой.

В нижней части водяной трубы, расположенной на дне источника, формируется отверстие, размером превышающее диаметр воздуховода. Воздушный трубопровод вводится в образованную дыру, соединяется с компрессором.

Под воздействием давления атмосферных масс вода выталкивается из системы.

Принцип работы водяного насоса из компрессора.

Проверка работоспособности

Проверка работоспособности компрессора от холодильника

Для того, чтобы проверить работоспособность блока, следует его сначала прозвонить при помощи электронного измерителя сопротивления, а затем подключить к сети:

• Проверяется каждый входной контакт. Обычно их на блоке имеется 3 шт., сконфигурированных под стандартный разъём реле.
• Контакт с максимальным сопротивлением относится к механизму запуска электромотора (приблизительно 20-40 Ом)
• Контакт с сопротивлением 10-15 Ом относится к обмотке, обеспечивающей рабочий режим (проволока на его обмотке толще).
• Третий контакт – фазный.

Для проверочного подключения напряжение подаётся на рабочий и фазный контакт, после чего производится кратковременное замыкание рабочего и стартового контакта. Аппарат должен создавать стабильный тембр звука при включении, а из выходной трубки должен пойти воздушный поток.

Демонтажные работы

Перед тем, как начинать сборку компрессорного агрегата из старого холодильника, надо с него снять компрессор, обеспечивающий движение хладагента по системе охлаждения. Как правило, этот узел устанавливают сзади в нижней его части. Компрессор закрепляют к корпусу с применением стандартного крепежа. Перед тем как его снять, необходимо стравить фреон и откусить латунные трубки. Для их отделения от корпуса компрессорного агрегата использовать ножовку нельзя. Так, как при пилении образуются опилки, которые могут попасть внутрь агрегата и нанести ему непоправимый вред. Поэтому трубки надо отсоединять при помощи кусачек. После того, как трубки отсоединены, надо снять распределительную коробку. Как правило, она черного цвета, выполнена из пластика. В нее входит несколько проводков. Затем, можно демонтировать и сам компрессор. Все детали и крепеж, которые образовались после снятия компрессора необходимо оставить в сохранности, они потребуются в дальнейшем при сборке компрессора.

Детали для сборки компрессора

• реле давления;
• манометр;
• редуктор с масловлагоотделителем;
• фильтр масловлагоотделитель;
• переходники;
• крестовина;
• штуцер и гайка;
• муфта;
• ниппель;
• трубка;
• автомобильные хомуты;
• ресивер;
• гайки, шпильки, шайбы;
• мебельные колеса;
• автомобильное масло;
• тумблер;
• вилка и шнур;
• топливный фильтр;
• фанерные панели (ДСП);
• компрессор от холодильника;
• маслобензостойкий шланг, шурупы, «Эпоксилин», герметик, краска, лента фум, сниматель ржавчины и прочая мелочевка.

В своих вариантах проверил несколько разных контрольных клапанов. После нескольких попыток заказал обратный клапан RUCK14IAMSV, он не жужжит и может прекрасно подойти на строительство компрессора от холодильных установок. Также надо купить предохранительный клапан (MINI SVM14-12). Бак берите от порошкового огнетушителя 16 кг. Давление в баке составляет 9,5 бар, срок хранения — 2 месяца.

1. Между компрессором и резервуаром должен быть установлен масляный сепаратор.
2. Масло следует добавить через третью паяную трубку.
3. Лучше всего припаять разъем и завинтить винтом или металлической заглушкой.
4. Установите обезвоживатель, он также захватывает масло.

В связи с внезапным выходом из строя холодильника, стал владельцем эффективного агрегата на 110 Вт. Конечно его можно преобразовать в компрессор. Имеется автомобильная аэрография, которую ранее использовали с 12-ватным компрессором, а также с компрессором большой мощности. Эти устройства являются шумными и недолговечными. Так что пришлось делать самодельный.

Самые распространенные виды самодельных влагоотделителей

Самодельные влагоотделители изготавливают по образу и подобию промышленных. Существует три разновидности таких устройств:

Циклоны

Влагоотделитель этого типа имеет цилиндрический корпус, в котором воздуху придается вращательное движение. При этом содержащийся в нем пар отбрасывается центробежной силой к стенкам, на которых оседает в виде конденсата.

Подсушенный воздух выводится через выходной патрубок, который удален на максимально возможное расстояние от входного.

Для сброса конденсата имеется дренажный вентиль.

Адсорберы

Некоторые вещества впитывают водяной пар, как губка. Чтобы подсушить воздух, достаточно пропустить его через камеру, наполненную таким веществом (его называют сорбентом).

По мере насыщения влагой сорбент следует менять.

Охладители

Выше мы уже говорили, что «растворимость» пара в воздухе увеличивается с ростом температуры последнего. К примеру, при температуре 0 градусов воздух может содержать до 1 г водяного пара, в то время как при +20С — уже около 20-ти г. Отсюда следует простой вывод: чтобы воздух подсушить, его нужно охладить. При этом часть пара станет избыточной и тут же превратится в конденсат.

Наглядным примером данного процесса могут послужить такие явления, как выпадение росы утром, постоянно капающая из бытового кондиционера вода, запотевание холодного зеркала после приема душа. Да и бытовые осушители воздуха, использующие данный принцип — уже давно не редкость.

Охладитель и влагоотделитель – схема

Удаление влаги из воздуха путем его охлаждения — довольно энергоемкий процесс, поэтому влагоотделители этого типа встречаются реже первых двух. Также следует учитывать, что холодильные осушители не очищают воздух от механических примесей, как это делают циклоны и адсорберы.

Влагоотделители заводского изготовления обычно являются комбинированными. Охлаждающий блок или циклон представляет собой первую ступень, в которой осуществляется грубая очистка, то есть удаляется основная часть пара. В циклоне воздух закручивается в вихрь при помощи вращающегося рабочего колеса с лопатками.

Адсорбер выступает в качестве второй ступени, которая осуществляет уже тонкую очистку. Благодаря комбинированному решению сорбент приходится менять гораздо реже.

В характеристиках промышленных влагоотделителей помимо количества отводимого пара (указывается в процентах) приводится еще и размер пылинок, задерживаемых устройством.

Чертеж устройства

В самодельном варианте циклона мы с целью упрощения обойдемся без рабочего колеса. Вместо этого воздух в цилиндрический корпус будем подавать по касательной, за счет чего он и будет двигаться вихреобразно.

Правда, нужно учесть, что такой влагоотделитель, не имеющий принудительного завихрителя, будет эффективно работать только при установке после компрессора. То есть сам нагнетатель он защитить не сможет.

Подлежит ли компрессор ремонту

Как правило, реле при ремонте необходимо прозвонить. Также нужно заменить масло в устройстве. Если компрессор и после этого не работает, то предпринимать что-то ещё смысла нет, дальнейший ремонт нужно остановить. Лучше такой автокомпрессор выбросить и сделать новый. К тому же его цена не будет превышать полторы тысячи рублей.

К слову, в качестве исходного материала для компрессора можно использовать и двигатель внутреннего сгорания с нагнетателем. Таким образом можно получить достойный аппарат с большой мощностью. Тем более что поршневая группа обеспечена высоким запасом мощности. Если есть возможность и желание, можно найти его за довольно низкую цену в отличном состоянии. При таком варианте систему зажигания, впуска и выхлопа нужно удалить. Для его успешной работы достаточно смазки поршней, системы охлаждения и герметичности.

Подобные конструкции можно сделать из газового баллона. Есть и мембранные компрессоры.

Косилка

Чаще всего газонокосилку из бензопилы своими руками делают роторного типа. Выглядит она в виде небольшой тележки, на которой смонтированы все агрегаты, детали. Делают ее сварной, используя металлические трубы или полосы. Снизу устанавливают колеса, размер которых должен позволять приспособлению без затруднений перемещаться по любой поверхности.

Есть варианты сенокосилок своими руками из бензопилы, укомплектованные 2, 3 или 4 колесами. Газонокосилка из бензопилы в 2-колесном исполнении обладает лучшей маневренностью, поэтому получила большее распространение. В ней устраивают специальный кожух, который предотвращает соприкосновение работающего агрегата с землей.

Чтобы сделать газонокосилку, с бензопилы вначале демонтируют штурвал и шину. Мотор на раме располагают так, чтобы вал был снизу. Тележку снабжают ручками, которые делают из труб. На них крепят штурвал мотопилы, удлиняют тросик, которым управляется дроссельная заслонка карбюратора.

Дальше для косилки из бензопилы изготавливают узел, которым скашивается трава:

1. Вначале к звездочке мотора приваривают отрезок трубы длиной 80 см и диаметром 50 мм.
2. Внутри нее располагают другую трубу, которая меньше первой в диаметре на 8 мм.
3. Соединяют трубы между собой болтами М6. Трубчатая конструкция позволяет регулировать высоту среза травы.
4. На конце широкой трубы приваривают металлический диск толщиной 4 мм и диаметром 18 см.
5. К диску крепят ножи-лезвия, изготовленные из старой ножовки. Их ширина — 3 см, длина — 12. Соединение выполняют болтами М6 неплотно, что позволяет предохранить лезвия от поломки при встрече с камнями.

Компрессор из холодильника

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью. С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром. Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.
