Съемные и несъемные патроны что о них известно

При эксплуатации перфоратора вы наверняка сталкивались с таким термином, как съемный патрон для перфоратора. Различают два типа патронов на перфораторы — съемные или быстросъемные и обычные, которые снимаются только при разборке самого механизма. Быстросъемные устройства фиксируются 4 шариками, которые входят в зацепление с пазами торцевой части растровой втулки. Чтобы снять такой патрон, его надо потянуть на себя.

На фото выше показано устройство съемного типа. Его можно демонтировать без необходимости разборки. Это очень удобно, когда необходимо вместо него установить цанговый элемент

Такие устройства являются не оригинальными, поэтому если вам попадается новый перфоратор со съемным патроном, то нужно принять это во внимание, так как, скорее всего, зажимной механизм установлен не оригинальный

Обычные типы зажимных устройств или оригинальные можно демонтировать только после разборки самого механизма (вместо них можно установить съемные патроны). Фиксируются они при помощи цилиндрических бочонков, расположенных в пазах.

Надежными считаются механизмы несъемного типа, однако при необходимости их замены или ремонта, необходимо разбирать оснастку. Как снять несъемный патрон с перфоратора, показано на видео ниже.

Это интересно!Разница в цене между сменными и несъемными патронами отличается почти в 5 раз. Если оригинальный элемент стоит около 3-3,5 тысяч рублей, то сменный можно купить за 500-800 рублей.

Как устроен перфоратор

Перфоратор можно отнести к разряду инструментов, имеющих устройство повышенной сложности. Однако последовательное рассмотрение деталей и принципа действия поможет основательному пониманию нюансов работы механизма и поиску неисправностей.

Источником движения, как и во многих других строительных инструментах, в перфораторе служит однофазный двигатель с фазным ротором. Его мы рассмотрим отдельно, а сейчас за точку отсчёта примем шестерню, посаженную на передний вал якоря. Именно она и задаёт вращение всем остальным элементам системы.

Устройство бочкового перфоратора: 1 — сетевой шнур; 2 — угольные щётки; 3 — электродвигатель; 4 — выключатель; 5 — эксцентриковый механизм; 6 — ударный механизм; 7 — быстросменный патрон

У бочкового перфоратора двигатель и ведущая шестерня расположены вертикально. Ключевым отличием от инструмента пистолетного типа здесь служит наличие промежуточного редуктора. В его устройстве нет ничего хитрого: плоская шестерня от двигателя вращает две другие с разными передаточными числами. Одна из них передаёт вращение на основной вал, другая крутит эксцентриковый вал с шатуном, обеспечивающим возвратно-поступательное движение ударного механизма.

В перфораторах горизонтального (пистолетного) типа раздаточного редуктора нет как такового, вращение сразу передаётся на промежуточный вал, расположенный ниже оси основного шпинделя. Этот вал посажен на двух подшипниках, между ними находится «пьяный подшипник», который при вращении колеблется и приводит в движение поршень ударника. На выступающем переднем конце вала имеется шестерня, за счёт которой передаётся вращение на ствол.

Устройство перфоратора пистолетного типа: 1 — выключатель; 2 — электродвигатель; 3 — щётки; 4 — «пьяный подшипник»; 5 — «летающий» поршень; 6 — боёк; 7 — быстросъёмный патрон SDS

В любом перфораторе имеются переключатели режимов. В бочковом они просто приподнимают шестерни раздаточного редуктора, выводя их из зацепления. В пистолетном перфораторе может применяться одна из двух схем управления. В простейшем случае один переключатель смещает промежуточный вал, который, будучи выдвинутым максимально вперёд, имеет зацепление с шестернёй патрона, но при этом расцеплена муфта передачи вращения на качающийся подшипник. В среднем положении в трансмиссию включены оба механизма, а в максимально утопленном работает только ударник. Устаревшая кинематическая схема имеет два переключателя, один из которых выводит муфту качающегося подшипника из зацепления, а другой сдвигает промежуточный вал.

Патрон: простая конструкция – залог долгой работы

Первый перфоратор был выпущен немецкой фирмой Bosh в 1930-х годах. Аппарат сразу пришелся по душе мастеровитым мужчинам, они оценили его универсализм и незаменимость. Ведь инструмент позволяет не просто просверливать отверстие. Импульсное долбление, которое он обеспечивает, ускоряет и упрощает проводимую работу.

С помощью патрона закрепляется сверло на перфораторе

В конструкции инструмента важная роль отводится зажимному устройству, который закрепляет сверло или бур. Однако именно патрон перфоратора оказывается ненадежным элементом конструкции. Он быстро выходит из строя из-за того, что именно на него приходится основной объем ударной силы.

После некоторых экспериментов производители поняли: простое устройство патрона перфоратора является залогом долгой работы элемента, меньше подвергается разрушению в процессе эксплуатации. А потому опытным путем пришли к созданию трех основных видов данной детали.

Как устроены патроны для перфораторного оборудования

Чтобы эффективно использовать различные насадки для перфоратора, необходимо обеспечить их надежную фиксацию. Для этого и применяется специальный патрон. Первые его модели стали разрабатываться еще в 30-х годах прошлого века, когда на рынке появились перфораторы, серийное производство которых освоила всемирно известная компания Bosch.

Такое ручное устройство, как перфоратор, практически сразу было по достоинству оценено потребителями, поскольку с его помощью можно совмещать сверление с импульсным долблением, что значительно повышает эффективность выполняемой обработки. Основной недостаток первых моделей перфораторов был связан именно с тем, что наиболее слабым звеном в их конструкции был патрон, быстро приходящий в негодность под воздействием ударных нагрузок.

Внешне перфораторный патрон представляет собой полностью закрытое зажимное устройство

В итоге было создано три основных типа патронов для перфораторов, которые в свою очередь подразделяются на подтипы.

Зубчато-венцовые (ключевые)

Существуют патроны, рабочая насадка в которых фиксируется при помощи специального ключа, приводящего в действие кулачки, надежно зажимающие хвостовик используемого инструмента. Наиболее значимым достоинством патронов данного типа является то, что они обеспечивают надежное крепление инструмента, используемого в комплекте с перфоратором. Между тем, чтобы выполнить замену рабочего инструмента в таком патроне для перфоратора, потребуется потратить значительно больше времени, чем при использовании зажимных устройств других типов.

Основные типы патронов для перфоратора

Быстрозажимные (БЗП)

Рабочая насадка перфоратора может фиксироваться на нем и посредством быстрозажимного патрона (БЗП), который приводится в действие только за счет усилия, создаваемого руками оператора. В зависимости от конструктивного исполнения, патроны данного типа могут быть одно- или двухмуфтовыми, принципы действия которых также различаются.

Более простыми в использовании являются одномуфтовые патроны, но использовать их можно только в комплекте с дрелями, на которых предусмотрена возможность автоматической блокировки рабочего вала. Для приведения в действие такого патрона достаточно усилий одной руки. Для того чтобы воспользоваться двухмуфтовым зажимным устройством, необходимо одной рукой удерживать его заднюю муфту, а второй – вращать переднюю.

Это интересно: Тонкости процесса штукатурки откосов: распишем суть

Для чего нужен перфоратор

С латыни слово perforo переводится как пробивать. От него и произошло название инструмента, предназначенного для нанесения коротких ударов по поверхности. В основном перфоратор используется для операций с материалами повышенной твёрдости: в бетоне, железобетоне или кирпиче. Такой инструмент может оснащаться функцией сверления и работать как обычная дрель. С его помощью можно снести перегородку или проштробить канал для укладки кабеля, вырубить нишу или демонтировать кафель.

Перфораторы бывают однорежимными, выполняющими одно действие-удар во время вращения. В двухрежимных инструментах добавляются безударные обороты или метод отбойного молотка. Инструмент с тремя способами работы объединяет их все. В этом случае необходим адаптер для перфоратора под сверло.

Как заменить патрон перфоратора?

Периодически необходимо осуществлять разборку инструмента, чтобы тщательно его прочистить во избежание несвоевременных поломок и неисправностей.

В некоторых случаях потребуется провести небольшой ремонт, для чего, в свою очередь, будет полезно знать, как заменить патрон перфоратора.

Этот процесс не требует профессиональных знаний и навыков, его может осуществить любой потребитель, имеющий базовые понятия в электротехнике. Это обусловлено тем, что патроны типа SDS имеют схожую конструкцию вне зависимости от компании-производителя.

Разборка и смазка перфоратора пистолетного типа.

К примеру, за основу можно взять процедуру разборки перфораторного патрона компании Bosch, поскольку она является ведущим в мире производителем подобного оборудования.

Процесс разборки и сборки патрона на перфораторе выглядит следующим образом:

необходимо сдвинуть пластмассовую часть;
резиновая обшивка аккуратно удаляется;
при помощи отвертки осторожно демонтируется ободок крепления;
крепящая шайба удаляется;
за крепящей шайбой расположен следующий ободок, демонтирующийся отверткой.

На очереди стоит SDS-устройство, состоящее из шайбы, шарикового механизма и пружинки. Прежде всего вынимается механизм, после чего можно удалить пружинку и шайбу.

Как отремонтировать зажимной цилиндр

Часто причиной снятия и разбора головки шуруповерта является ремонт отдельных деталей и устранение дефектов. Подробнее о том, как это делается своими руками в домашних условиях.

При люфте

Если отклонение гильзы при работе не превышает 1 мм, то это не критично. При большем люфте уже нужно разбирать устройство. Ремонт патрона шуруповерта для этого случая выполняется так:

1. Раскрутить крепежи на верхней крышке инструмента, снять ее.
2. Отсоединить двигатель от редуктора, внимательно проверить все крепления.
3. Разобрать редуктор. Если втулка вышла из строя, то она и явилась причиной сильного люфта. Эту деталь необходимо извлечь вручную и заменить новым экземпляром.

Редуктор в разобранном виде

1. Дальше нужно смазать все трущиеся элементы и собрать редуктор назад в четкой последовательности: втулка – вал – подшипники – стопорное кольцо.
2. Редуктор прикрепляется на место, к двигателю.
3. Верхняя крышка шуруповерта закручивается назад.

При биении цилиндра

Если в шуруповерте наблюдается биение патрона, причина также кроется в редукторе. Его нужно демонтировать, отсоединив от электродвигателя, разобрать, внимательно осмотреть все детали. Бьющаяся гильза – следствие:

• нарушения геометрии вала;
• износа шестерней, штифтов;
• выхода из строя подшипника вала.

После определения сломавшихся элементов нужно приобрести новые, все правильно установить, собрать назад редуктор и присоединить его к двигателю.

При заклинивании

Еще одна частая проблема – патрон начинает заклинивать. Это вызвано тем, что кулачки со временем утрачивают полный зажим. Чтобы отремонтировать головку, есть сразу несколько методов:

1. Тщательно промазать цилиндр во всех местах – возможно, причина только в этом.
2. Сжать патрон в руке и 1-2 раза сильно ударить о деревянный твердый предмет – брус или устойчивый стол.
3. Корпус сжать тисками, а цилиндр – газовым ключом. Упереть шуруповерт патроном в стол и включить.

Нередко головка заклинивает после засорения опилками и прочим мелким мусором. Если есть подозрения на забивание, цилиндр стоит хорошенько нагреть строительным феном, а еще лучше – несколько минут подержать над открытым огнем. Затем деталь тщательно смазывается.

При прокручивании

Если патрон прокручивается, то дело, скорее всего, в стирании зубцов на фиксирующей муфте. Проблема решается так:

1. Извлечь муфту.
2. На месте сточенных зубчиков нужно просверлить маленькие отверстия.

Слева – муфта и ее зубцы

1. В дырочки вставить винты. Их выступающие части удаляются кусачками.
2. Вернуть муфту на место и проверить, как теперь ходит цилиндр.

Виды перфораторов

Перфораторы имеют несколько классификаций. Это обусловлено различными сферами применения инструмента.

Количество режимов может быть от одного до трёх:

• сверление. Перфоратор работает в режиме дрели;

• сверление с ударом. Можно делать отверстия в кирпиче и бетоне;

• отбойный молоток, то есть удар без сверления.

Типы приводов перфоратора:

• электрический. Подключение к сети или работа от аккумулятора;

• пневматический. Такие перфораторы применяются там, где наличие электричества опасно возникновением пожара или взрыва. И в условиях большого количества воды, где может произойти короткое замыкание, например, при устранении аварии;

• бензиновый. Инструмент используется в ремонте и строительстве дорог, горнодобывающей промышленности. В основном, в качестве отбойного молотка.

Классификация по массе:

• лёгкие. 2–4 кг. Мощность 400–700 Вт. Используются в быту;

• средние. Около 5 кг. Мощность 700–1200 Вт. Профессиональные;

• тяжёлые. Более 5 кг. Свыше 1200 Вт. В строительстве.

Типы патронов, используемых в перфораторах:

• SDS+ устанавливается на лёгкие и средние перфораторы для работы бурами до 20 мм;

• SDS max используется для буров более 20 мм, поэтому устанавливаются на тяжёлые перфораторы, имеющие большую мощность.

Классификация по расположению двигателя:

• простой или с горизонтальным расположением двигателя. Такие перфораторы имеют меньший вес и размеры;

• бочковой или с вертикальным расположением двигателя. Более мощные перфораторы.





















Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон. Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели. Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

• быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
• ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит. В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

• регулятора оборотов;
• электронного реверса;
• щеточного реверса;
• системы быстрой замены;
• иммобилайзера;
• индикаторов;
• антивибрационной системы;
• фрикционной муфты.

Возможные проблемы с патроном при работе дрели: причины, описание и пути их решения

Чтобы с дрелью не случались проблемы, на ней нужно уметь правильно работать. Дрель — универсальный инструмент, с её помощью можно сверлить дерево и металл, пластик и кафель, камень и стекло, бетон и кирпич. В быту обычно используется ударно-вращательная дрель средней мощности. Она оснащается патроном системы SDS, которую придумали в фирме BOSH. Патрон SDS не отличается особой точностью, но идеально подходит для сверления бетона, камня, кирпича. То есть тех строительных материалов, где сверление нужно с ударом.

Для более точного сверления металлических и деревянных деталей у неё есть специальный переходник для крепления зажимного кулачкового ключевого или быстрозажимного патрона. Дрелью нельзя выполнять фрезерные работы. Сверлильный патрон не рассчитан на боковую нагрузку и быстро выйдет из строя. Огромное значение имеет:

• правильный выбор сверла;
• правильная заточка режущей части сверла;
• обязательная разметка центра отверстий с помощью керна.

Нужно умело пользоваться выбором нужной скорости, подачи, режима работы в зависимости от материала заготовки. Все эти факторы напрямую влияют на надёжную работу сверлильного патрона.

Деталь слетает

Патрон слетает? Такая проблема довольно часто встречается даже на новых дрелях при конусной посадке кулачкового патрона, когда сверлится глубокое отверстие. Нужно поднять сверло, чтобы освободить его от стружки, и в этот момент патрон слетает с конуса. Исправить положение можно увеличением натяга в конусном сопряжении. Для этого патрон нагревается в масле или духовке до температуры 110 градусов и сажается на холодную оправку дрели.

Заклинили зажимные губки

Работа дрели всегда происходит в грязных условиях. Это пыль, грязь, стружка, опилки и другой мелкий мусор. При попадании внутрь патрона этот мусор может вызвать заклинивание резьбовых соединений, в частности, у кулачков. Здесь выход только один. Требуется разборка патрона, чистка и промывание движущихся частей. Перед сборкой все подвижные детали смазываются литолом. Особенно много в патрон сыплется отходов при сверлении потолочных поверхностей. Здесь можно задуматься о защите патрона половинкой небольшого резинового мячика.

Биение

Биение патрона может быть вызвано разными причинами. Например, изношен посадочный конус Морзе. Это можно проверить с помощью краски. Наносится равномерный слой на конус, насаживается патрон. Затем снимается и изучается след, который он оставил на конусе. Другой причиной может быть неравномерный износ кулачков. В этом случае их нужно менять. Но чаще меняют разбитый патрон на новое зажимное устройство.

В умелых руках бытовая дрель творит чудеса. С её помощью сверлятся отверстия в прочных и мягких материалах. Зажимной патрон — важный узел сверлильной машины. Именно он обеспечивает надёжность крепления сверла и точность сверления

Поэтому для домашнего мастера очень важно уметь самостоятельно обеспечить мелкий ремонт и замену этой части устройства

• Перфоратор — Как правильно и безопасно пользоваться…
• Как выбрать электрическую дрель — оснастка и комплектация
• ПОЛИПРОПИЛЕНОВЫЕ ТРУБЫ — Назначение и секреты работы с ними
• Как выбрать идеальный перфоратор для дома
• Всё о сверлах — название и назначение

SDS-патроны (Steck, Dreh, Sitzt)

Под конец XX столетия компания Bosch совершила прорыв и доказала, что наиболее простая конструкция обеспечивает высокую надежность устройства.

Схема устройства зажимного патрона.

Таким образом на свет появилась новейшая категория крепления для насадок, которую сегодня все знают под сокращением SDS. Оно расшифровывается, как Steck, Dreh, Sitzt – установи, прокрути, закрепи.

Практически все электрические перфораторы сегодня используют именно эту разновидность патронов. Большинство потребителей и неопытных строителей могут спутать SDS-патрон с быстрозажимными устройствами, так как в нашей стране многие его так и называют. Но стоит помнить, что такой тип патрона закрепляется простым придерживанием, а быстрозажимное устройство предполагает зажимание патрона при помощи вращения муфт.

Все особенности закрепления и функционирования SDS-насадок интуитивно понятны из их внешнего вида, а именно из строения хвостовой части. На ней можно разглядеть 4 основных паза. Первые 2 паза открыты с торцевой стороны, другие 2 паза – закрыты. Открытые выемки выполняют роль направляющих, применяющихся для размещения насадок. Закрытые пазы призваны закреплять устройство, для этого внутри патрона имеются особые механизмы в форме шариков. При установке нужного сверла его необходимо аккуратно вкрутить, механизмы фиксируются в закрытых выемках. На этом процедура фиксации насадки завершается.

Чтобы сверло размещалось еще проще, необходимо слегка смазать его основание. Стоит отметить, что при данном методе закрепления в насадке может возникнуть легкое биение во время вращения, проявляющееся при сухом движении. Это практически не оказывает влияния на просверливание проемов, но холостое движение сверла внутри крепления уводит патрон от ударного давления. Этому неизбежно подвергаются бурильные насадки.

Виды патронов

Очень часто домашние мастера сталкиваются с такой трудностью, как заклинивание элементов, и мало кто знает, как поменять патрон на шуруповёрте правильным образом. Для начала стоит разобраться с основными видами.

Разновидности:

1. Быстрозажимные.
2. Кулачковые.

Иногда на агрегаты ставят самозажимные устройства, но эти разновидности более популярны.

Патрон быстрозажимной для аккумуляторных шуруповёртов подразделяется ещё на несколько классификаций.

Он может быть:

1. Двухмуфтовым. Эта разновидность затягивать приходится двумя руками, потому что одну из муфт обязательно нужно поддерживать, а вторую поворачивать при помощи специального ключа.
2. Одномуфтным. В этом случае надо будет выполнить все те же действия, что и в первом варианте, но всё можно проделать при помощи только одной руки. Этого смогли достигнуть благодаря тому, что в конструкции имеется специальная блокировка, которая автоматически заклинивает вал, когда происходит снятие оснастки. Бита насаживается на такую конструкцию несколько проще и удобнее.

Быстрозажимная модель отличается тем, что при эксплуатации не нужно использовать никаких дополнительных инструментов. К примеру, нет необходимости применять ключ.

Патроны изготавливаются из двух материалов:

• пластик;
• металл.

Благодаря конструкции из пластика производители значительно уменьшили вес агрегата. Но нельзя сказать, что такой материал является надёжным. Он не сможет выдержать больших ударных нагрузок и не обладает высокой устойчивостью, в отличие от металлического шуруповёрта.

Быстрозажимной механизм из пластика и металла применяют для выполнения как профессиональных, так и бытовых задач.

Способы закрепления

Существует ряд проверенных способов, с помощью которых патрон можно надежно зафиксировать на устройстве. Среди них выделяют следующие:

1. При помощи резьбы.
2. Благодаря конусу Морзе.
3. С использованием специального винта, который служит в качестве дополнения к вышеуказанным способам.

Наиболее проверенным и простым методом считается использование конуса, который стал применяться ещё в XIX веке. Вал затачивается таким образом, чтобы он соответствовал параметрам конуса, который располагается внутри. При соединении двух элементов, обеспечивается надёжное и крепкое соединение.

Если рассматривать резьбовой вид соединения, то принцип его работы состоит в том, что валу и патроне вытачивают определённую резьбу. Чтобы соединить две детали необходимо только накрутить их друг на друга.

Большое распространение получил и фиксирующий винт, который всегда устанавливается с целью дополнительной фиксации. Головка его изготавливается в виде креста, как на отвёртке, а резьба нарезается в левую сторону. Чтобы увидеть винт, необходимо разобрать кулачки патрона. Другим способом это осуществить не удастся.

Первые цифры обозначают, что диаметр хвостовика равен от 1 до 6 мм. В10 — это обозначение размера конуса, который можно найти абсолютно в любом справочнике, который предназначается для машиностроителей.

Если используется резьбовое соединение, то в этом случае также устанавливается определённая маркировка. К примеру, 1,0−11 М12×125. М12×125 будет обозначать размер метрической резьбы, а цифры могут указывать, какой размер имеет хвостовая часть насадок. В том случае, если прибор приобретается не отечественного производства, то все цифры будут переводиться в дюймы.

Выбор насадок – несколько советов!

Производители, пытаясь угодить потребителям, предлагают различные переходники, благодаря которым на SDS-max, например, можно поставить бур с хвостовиком SDS-plus. Ладно бы, если только так, но на прилавках вы найдете и переходники с меньшего на больший диаметр! Ни в коем случае не используйте их! Инструмент легкого или среднего класса физически не предусмотрен для работы с насадками для тяжелых инструментов. Это как если бы человека, который не занимается активно спортом, заставили бы пробежать марафон на 42 км. Вполне возможно, что он бы даже добежал до финиша, но вряд ли это прибавило бы ему здоровья.

Буры для перфораторов обычно продаются сразу упаковками – дело в том, что они практически не подлежат ремонту. Наибольшим спросом пользуются насадки-буры, которые во многом похожи на сверло для дрели, хотя, если присмотреться, вы заметите существенную разницу в заточке режущей кромки и строении спирали. Кстати, чем больше спираль закручена, тем лучше произойдет отвод отходов, тем быстрее удастся засверлить отверстие. Однако высокой прочностью такие буры похвастаться не могут. Чем меньше закручена спираль – тем выше прочность!

• https://derevyannie-doma.com/tehnologii/kak-snyat-patron-s-perforatora-video.html
• http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/dreli-i-perforatory/patron-dlya-perforatora-pod-sverlo.html
• https://remoskop.ru/ustrojstvo-patrona-perforatora.html

Снятие и замена патрона

Существует несколько признаков или симптомов, которые указывают на наличие проблем со стороны перфораторного патрона.

• Устройство не держит насадку. Такой признак указывает на износ шариков или роликов. Также потенциальная причина — это сильный износ ограничительного кольца, либо проседание пружинного механизма.
• Перфоратор не держит сам патрон. Подобная проблема обычно возникает из-за износа кронштейнов, которые крепят элемент к инструменту. Потребуется замена патрона. Но иногда удаётся обойтись и ремонтом.

Если перед вами стоит задача по снятию и вы не знаете, как нужно заменить патрон на своём перфораторе, тогда следуйте инструкциям.

Снятие

Пошагово расскажем, как правильно поменять патрон на перфораторе и что для этого потребуется сделать:

• Снимите защитную накладку, расположенную сверху или с торца. Накладка поддевается плоской отвёрткой и снимается.
• За накладкой скрывается стопорное кольцо и пластина. Их также извлеките. Для удаления кольца воспользуйтесь отвёрткой. Это кольцо фиксирует и пыльник (чехол).
• Снимите чехол, после чего оснастку можно считать завершённой. Внимательно проверьте состояние элементов, чтобы определить причины неисправностей.
• Если кольцо изношено, что видно по визуальному состоянию, оно идёт по замену.

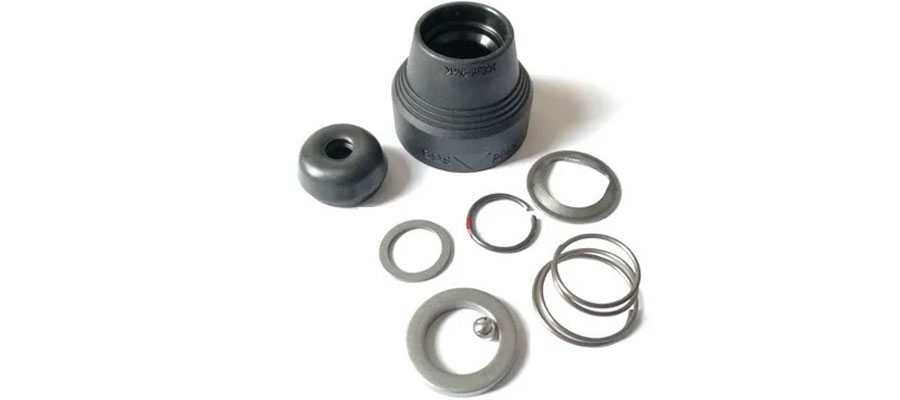

• Для ремонта можно воспользоваться ремкомплектом, либо отдельно приобрести подходящее колечко.

Заменив все проблемные элементы патрона, его следует установить обратно.

Обратная сборка

Прежде чем снять со своего перфоратора проблемный патрон, стоит заранее купить ремкомплект для замены изношенных компонентов. Но если в вашем случае ремонт уже не актуален, тогда потребуется новый патрон с соответствующими характеристиками.

Обратная сборка осуществляется по такому принципу:

Если вы ремонтировали устройство, тогда очистите деталь от старого смазочного материала, удалите следы выработки. При сборке потребуется добавлять новую смазку.
На ствол установите новую пружинку, если старая уже непригодная к эксплуатации.
Далее идёт пластинка

На её состояние тоже обращайте внимание. При длительной эксплуатации она обычно изнашивается и требует замены.
Затем вставьте в отверстие патрона шарик, который нужно предварительно обработать смазочным составом.
После кольца следует упорное кольцо.
Следующий этап — это установка корпуса на место и фиксация с помощью стопорного кольца.
За кольцом следует пластинка, которая будет удерживать пыльник

Он фиксируется ещё одним стопорным кольцом.
Завершается процесс сборки установкой пыльника.

Добавляя смазку, учтите, что лучше больше, чем меньше. Для обработки используйте специальные смазочные материалы для буров.

Восстановленный патрон крепится на место. Остаётся проверить, ушли ли все ранее выявленные симптомы неполадок и может ли теперь патрон достаточно прочно и надёжно удерживать насадку.
