Предохранительная муфта перфоратора что это

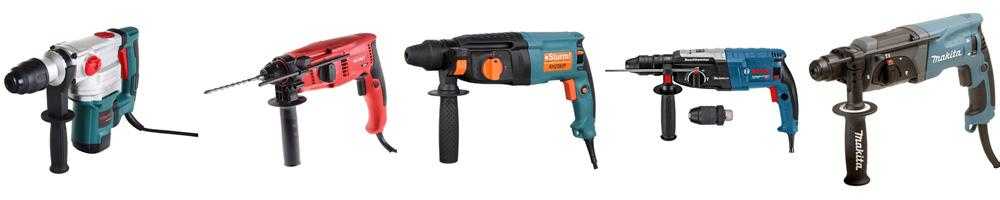

Лучшие перфораторы по качеству и надежности

Если вам требуется хороший перфоратор, способный порадовать превосходным качеством сборки и надежности, тогда для этого необязательно выбирать модель из профессионального сегмента. Известные производители сегодня предлагают неплохие варианты инструменты среднего класса мощности (800 — 1200 Вт), даже в среднем ценовом сегменте, и их возможностей среднестатистическому покупателю хватит даже с запасом. В этой категории мы также отобрали 3 наиболее привлекательных устройства от известных брендов, которые станут отличным вариантом для покупки.

1. KRÜGER KBH-1400

Перфоратор Kruger от немецкого бренда имеет увеличенную мощность 1400 Вт, поэтому отлично справляется с широким спектром работ по сверлению отверстий, разбивке бетона, демонтажу разных строительных материалов. Перфоратор Kruger снабжен различными функциями, например, реверсом. То есть, если сверло застряло, оператор без труда сможет его вытащить.

Эргономичная прорезиненная рукоятка обеспечивает надежный хват дрели, предотвращает скольжение рук. Небольшой вес – 3,1 кг – гарантирует удобство эксплуатации прибора. Работать с перфоратором Крюгер можно в течение долгого времени.

Еще одно достоинство перфоратора Kruger – богатая комплектация аппарата. Он поставляется с качественным глубиномером для сверления ровных отверстий одинаковой длины, дополнительным патроном, который можно заменить посредством одного нажатия. Также в комплекте присутствуют три сверла, бур и пика. Прибор помещается в удобный компактный кейс для комфортной транспортировки и хранения.

Достоинства:

• длинный сетевой шнур;
• небольшой вес;
• комфорт эксплуатации;
• три режима работы.

Недостатки:

не выявлено.

2. AEG KH 27 E

Одним из лучших по надежности работы перфораторов можно без сомнения назвать модель KH 27 E от всемирно известного бренда AEG. Мощность устройства составляет 825 Вт, что обеспечивает 1500 оборотов в минуту на холостом ходу и 4500 уд/мин. Сила последних равняется 3 Дж, что можно назвать отличным показателем для прибора данного класса. В обзорах перфоратора KH 27 E в качестве его достоинств часто отмечается небольшой вес и хороший комплект поставки. Максимально допустимый диаметр сверления при использовании данной модели составляет 13, 26 и 30 миллиметров для металла, бетона и дерева соответственно.

Достоинства:

• качество сборки;
• надёжность в работе;
• небольшой вес;
• количество оборотов.

Недостатки:

за время тестирования не выявлено.

3. DeWALT D25144K

Выбирая фирму-производителя перфоратора, многие покупатели останавливаются именно на бренде DeWALT. Продукция этой марки отлично зарекомендовала себя в разных классах, включая решения профессионального назначения. Модель D25144K при небольшой цене в 9000 рублей предлагает потребителю 900 Вт мощности с частотой оборотов на холостом ходу в 1450 за минуту. Перфоратор может функционировать в 3-х рабочих режимах, включая долбление. Он способен не только продалбливать отверстия, но и, при замене патрона, превратиться в дрель-шуруповерт. Прибор обладает отличной силой удара как 3,2 Дж чего с легкостью хватит для долбления прочного бетона.

Достоинства:

• высокое качество материалов;
• частота и сила ударов;
• комплектация и функциональность;
• система быстрой смены патронов;
• лучшее соотношение цены и характеристик.

Недостатки:

за время тестирования не обнаружено.

4. Makita HR2470

Перфораторы от Makita сегодня считаются одними из лучших на рынке. По качеству продукция этой японской компании превосходит большинство конкурентов, хотя стоимость электроинструмента знаменитого производителя находится на очень доступном уровне. Не стала исключением и модель HR2470, оснащённая двигателем мощностью в 780 Вт. Возможности данного решения от Makita весьма внушительные: три режима работы, диаметр сверления до 24 миллиметров (для бетона), частота и сила ударов 4500 в минуту и 2.4 Дж соответственно. HR2470 – это качественный и универсальный перфоратор с хорошей комплектацией и кабелем длиной 4 метра, что позволяет работать с ним на большой площади. При этом вес устройства составляет всего 2,6 кг, а значит нагрузка на руки при его использовании будет низкой.

Достоинства:

• длина сетевого кабеля;
• высокое качество сборки и надежность;
• удобно сидит в руке;
• защита от заклинивания сверла;
• хорошая защита от пыли.

Недостатки:

не обнаружено.

https://youtube.com/watch?v=fuLbxGZFh-M

Главные правила использования

Этот инструмент очень часто применяется в строительстве и ремонте, поскольку ему удалось заменять монотонных и неэффективный ручной труд. Однако во время работы с ним есть определённые нюансы, которые должен знать каждый пользователь.

Разрешается применять только исправный перфоратор именно в том режиме, который заявлен производителем. Запрещена работа с устройством, кабель которого повреждён, или его сечение не соответствует заявленным нормам по мощности.

Если транспортировка перфоратора до нужного объекта проводилась в холодное время года, после попадания в тёплое помещение следует подождать 30 минут. В обратной ситуации смазочные жидкости в механизме не успеют размягчиться, и появится риск поломки. Пользователь устройства может работать только в хорошем самочувствии и здоровом состоянии. Также ему следует внимательно изучить правила безопасности заранее.

Схема и конструкции перфоратора Bosch 2-20

Ремонт перфоратора Bosch 2–20 не возможет без знания конструкции чинимого инструмента.

Принцип действия перфоратора Bosch 2–20 основан на передаче вращательного момента от вала ротора поз.3 к валу ударного блока поз.22 через промежуточный вал поз.824, одновременно передавая продольный импульс на рабочий инструмент.

Ротор поз.3 передает вращательный момент на шестеренку косозубую промежуточного вала поз.824.

Схема перфоратора Bosch 2-20

Косозубая шестерня закреплена на промежуточном валу и передает момент вращения на вал. На валу закреплен пьяный подшипник, получающий момент вращения через муфту сцепления. За счет своей конструкции пьяный подшипник передает поступательное движение на цилиндр ствола ударного механизма.

Конструкция промежуточного вала перфоратора Bosch 2–20

Промежуточный вал перфоратора Бош 2–20 состоит из узла подшипника качения (пьяный подшипник), муфты сцепления, большой косозубой шестерни, малой прямозубой цилиндрической шестерни.

Чаще всего поломки проявляются в износе шлицов муфты сцепления, что приводит к пропаданию вращения патрона перфоратора при наличии ударного импульса.

Исправляется заменой муфты сцепления или восстановлением зубьев деталей муфты.

Вид промежуточного вала перфоратора Bosch 2-20

Принцип действия перфоратора

Новаторская суть изобретения перфоратора заключается в том, что ударная сила генерируется самим инструментом. Происходит это за счёт преобразования вращательной энергии электродвигателя в поступательное движение поршня. Поршень приводит в движение боёк (ударник), который уже непосредственно выполняет работу.

В зависимости от того, какой инструмент используется, какой режим активирован, перфоратор может сверлить, бурить или работать в режиме отбойного молотка.

Номинальная мощность перфоратора колеблется в диапазоне от 1,5 кДж до 20 кДж. Если представить, что с высоты 1 м на пол уронили гирю весом в 1кг, то она ударит по поверхности пола с силой в 1 кДж. Соответственно, 20-килограммовая гиря ударит с силой 20 кДж.

Целесообразность самостоятельного ремонта

Ремонт перфоратора “Макита 2450” своими руками стоит проводить по нескольким причинам.

Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.

Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.

Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали “Макита 2450”. Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.

Особенности сверления разных поверхностей

С помощью перфоратора можно сверлить различные поверхности — металл, бетон, дерево, керамическую плитку. Для каждого материала существуют свои тонкости. Только при их точном соблюдении следует ожидать качественный результат.

Для работы с металлом необходимо использовать самые твёрдые и прочные насадки. Труднее всего сверлить тонкие металлические пластины, потому что они могут сдвинуться с места. Для закрепления на поверхности рекомендуется использовать специальные устройства. Под лист лучше подложить кусок резины, чтобы не образовались рубцы.

Дерево также следует надёжно зафиксировать. Под него подкладывается кусок древесины с наждачной бумагой. На сам перфоратор во время работы нужно нажимать слабо.

Чтобы правильно работать по бетону, используют насадки с победитовым наконечником. Сначала в материале при помощи обычного сверла делается небольшое углубление, а затем оно расширяется победитовой насадкой. Для наилучшего прохождения через бетон, свёрла периодически вытаскивают и опускают в банку с водой.

При проделывании отверстий в керамической плитке используют специальные насадки с твердосплавными напайками, которые могут уменьшить нагрузку на поверхность. Если покрытие уже уложено, лучше взять сверло, рассчитанное на стекло.

Как пользоваться перфоратором в разных режимах

Многих людей интересует, как нужно правильно работать перфоратором. Существует ряд режимов функционирования устройства, которые необходимо подбирать с учетом своих задач. Если внимательно изучить инструкцию, с прибором справится даже девушка или ребенок.

Сверление

Как правильно сверлить перфоратором? Для начала работы нужно включить перфоратор в режим сверления без удара. При этом рычажок следует установить напротив отметки, обозначающей сверло. Для сверления не требуется прикладывать много физических усилий.

Инструмент подходит для сверления

Сверление с ударом

Для использования этого режима переключатель нужно поставить в положение «сверло + молот». Этот режим помогает делать отверстия в бетоне и кирпиче. Прибор выполняет движения поступательного и вращательного характера.

Долбление

Многих людей интересует, как долбить бетон перфоратором. Для этого переключатель требуется поставить около о. В таком режиме инструмент вращаться не будет. С его помощью можно дробить строительные конструкции, пробивать штробы, проводить отбойные работы.

При долблении твердых поверхностей необходимо хорошо удерживать приспособление. При этом рекомендуется пользоваться особыми инструментами — пиками, лопатками, долотами, зубилами.

Реверс

Эта функция помогает изменить направление движения элементов прибора. В недорогих устройствах применяется электрический реверс. В профессиональных приспособлениях используют коробку передач. Этот вариант считается более надежным. Однако такие инструменты стоят намного дороже.

Дополнительные возможности инструмента

Некоторые модели перфораторов оснащены дополнительными режимами. К ним, в частности, относят поворот долота. Этот режим требуется для результативного долбления. В этом положении долото поворачивается на определенный градус. Это происходит при каждом ударе.

Как переключать и регулировать режимы перфоратора

Менять режимы устройства рекомендуется только после прекращения работы механизма. При этом отключение прибора от электросети не требуется

Важно удостовериться, что переключатель приобрел нужное положение

Особенности выбора

Какие бывают трудности при выборе? Главное – не запутаться в характеристиках.

• вертикальный или горизонтальный – важна мощность, тип работ и удобство;
• мощность: меньше 600 Вт для бытовых работ до 2 кВт для профессиональных задач;
• частота ударов: до 5000 в минуту, причем о надежности пробития больше говорит энергия удара – до 20 Дж/удар, что создаст дыру в стене из бетона;
• масса: чем легче, тем слабее, поэтому от режима работы вес зависит очень сильно;
• частота оборотов: вращение нужно для удаления пыли, поэтому дрель будет вариацией перфоратора (до 1000 оборотов у промышленных моделей);
• работа в двух или трех режимах (сверлить / сверлить с ударом / удар);
• диаметр сверления патрона sds plus и работа от сети – возможность работы как дрелью;
• тип патрона – лучше sds max (под больший диаметр насадки) или sds plus, работа от сети и 3 режима дополнят функционал.

Выбор инструментов всегда непрост. Есть модели без кейса, и свое назначение перфоратор отработает с лихвой. Вертикальный перфоратор – более мощный, чего уже достаточно для такой работы как длительная разбивка бетона

Для домашних работ расположение мотора не сильно важно

Среди лучших — bosch gbh 18v 26 professional, интерскол п 18 450эр, makita hr2470. Этих машин хватит как дома, так и на стройке.

Как выбрать перфоратор для дома или работы

Технические характеристики перфоратора определяются задачами, для которых он был создан. Правильный выбор перфоратора поможет не только ускорить и упростить работу, но и сделать ее более приятной и безопасной

Также при выборе перфоратора стоит обращать внимание на эргономику и внешний вид

Энергия удара

Пожалуй, самой важной характеристикой является энергия удара (сила удара). Этот показатель измеряется в джоулях

• Небольшие модели обладают энергией удара до 2 джоулей. Эти модели легкие и маневренные, что делает их идеальным выбором для бурения небольших отверстий (5-8 мм) или при работе в труднодоступных местах (например, под потолком).
• Перфораторы с силой удара от 2 до 4 джоулей — отличный выбор для тех, кому нужно бурить отверстия диаметром 6-14 мм, а также проводить мелкие демонтажные работы.
• Перфораторы с силой удара 4-8 джоулей отлично подойдут для бурения отверстий большого диаметра, демонтажных работ, а также бурения ударными коронками (кольцевыми резцами).
• Перфораторы с силой удара более 8 джоулей предназначены для бурения отверстий большого диаметра (52 мм и больше), работы с ударными коронками больших размеров (100 мм и больше), а также демонтажных работ разной степени сложности.

Чем выше сила удара, тем с большим диаметром оснастки может работать перфоратор и тем больше отверстия он может делать. Причем, в отличие от дрели, сила удара не будет зависеть от того, насколько сильно оператор нажимает на инструмент. Это связано с особенностью строения ударного механизма, о котором мы уже говорили выше — сила удара будет постоянной даже при небольшом нажатии на перфоратор.

Частота ударов

От количества ударов поршня о боек зависит скорость бурения или демонтажа. Наряду с энергией удара это один из параметров, напрямую отвечающих за производительность перфоратора. Частота удара зависит от количества оборотов двигателя, однако обратно пропорциональна силе удара. Чем выше скорость вращения и количество ударов, тем ниже сила каждого отдельного удара. Это связано с особенностью строения ударного механизма.

Мощность перфоратора

Мощность напрямую влияет на работу перфоратора под нагрузкой. При одинаковой скорости бурения и силе удара более мощный перфоратор будет испытывать меньшие нагрузки и, как следствие, меньше нагреваться. Если же выбрать перфоратор с недостаточной мощностью, то даже при непродолжительной работе он может перегреться или выйти из строя.

Наличие нескольких режимов работы

В зависимости от типа и назначения перфоратора, он может иметь следующие режимы работы:

• сверление без удара;
• бурение (сверление с ударом);
• долбление (удар без сверления).

В зависимости от поставленных задач, нужно выбирать необходимый режим работы:

• бурение — для отверстий в кирпиче, бетоне, камне и других минеральных основаниях;
• сверление — для отверстий в металле, дереве или пластике;
• долбление — для демонтажных работ.

Инструмент, у которого есть сразу три функции, называется трехрежимным перфоратором.

Также можно выделить еще один режим — режим настройки угла оснастки. В этом режиме можно выставить долото в необходимой плоскости для удобства работы. В некоторых моделях режим сверления совмещен с режимом настройки угла оснастки.

Некоторые перфораторы могут оснащаться функцией реверса — вращения в обратном направлении. Эта функция будет полезна при извлечении заклинившей оснастки, нарезании резьбы и других работах.

Эргономика

Чтобы с перфоратором было удобно работать, у него должна быть эргономичная форма, рукояти оптимальной ширины и, желательно, наличие резиновых вставок, предотвращающих выскальзывание инструмента

Также стоит уделить внимание наличию системы виброгашения, которая поможет сделать даже длительную работу с инструментом безопасной и комфортной. Обратите внимание на наличие настраиваемых боковых ручек — такой вариант будет удобен при работе в тесном пространстве

Антивибрационная система, используемая в инструменте

Схема основных деталей перфоратора, которые часто ломаются.

Фирмы постоянно разрабатывают новые и усовершенствуют уже имеющиеся системы, направленные на снижение вибраций, возникающих в инструменте. Все разнообразие систем предохранения от вибрации можно разделить на два вида:

• активные;
• пассивные.

Активная антивибрационная система монтируется только на инструмент, имеющий высокую мощность. Для снижения уровня вибрации применяется несложное устройство, которое состоит из противовеса с пружинным устройством, принимающим все вибрационные нагрузки. Эта система не может полностью компенсировать все вибрации, возникающие в инструменте, она способствует только значительному снижению ее уровня. Помимо этого гашению вибрации способствует рукоятка инструмента, прикрепляемая к корпусу посредством шарнирного соединения и пружинного механизма.

Роль пассивной системы снижения уровня вибраций, возникающих в работе, выполняют резиновые накладки, смонтированные на корпусе, помимо этого, такие накладки предотвращают скольжение рук. Пассивная система является малоэффективной.

Предохранительная муфта

При увеличении нагрузки на инструмент, превышающей его характеристики согласно инструкции по эксплуатации, чтобы не допустить повреждения элементов, устанавливается предохранительная муфта. Главная её задача — остановить попытки механизма провернуть патрон при заклинивании бура. Если б такая муфта не стояла, то при заклинивании перфоратор вывернулся бы из рук.

По типу использования муфты бывают кулачковые и фрикционные. Первый тип состоит из двух частей, имеющих скошенные грани и соединённые друг с другом через пружину. При усилении давления пружина распрямляется, и части выходят из сцепления. Муфта расцепляется. Такое состояние характеризуется появлением треска. Во фрикционной муфте момент вращения предаётся на подключённый механизм за счёт плотного сжатия дисков. При перегрузке усилие сжатия пропадает, и вращение не передаётся.

Механические поломки

При ремонте электрического перфоратора часто возникает потребность в его разборе. Но перед тем, как его начать, надо лишний раз убедиться в том, что неполадки возникли именно в механической части устройства. Разберем подробно, какие неполадки встречаются и как их можно устранить

Неисправности в редукторе

Несвоевременное обслуживание, некачественно выполненный ремонт, эксплуатация перфоратора в запредельных режимах может привести к тому, что из строя может выйти любая деталь, входящая в состав этого механизма. Для выявления дефектов редуктора необходимо выполнить его разборку, промыть детали и после этого выполнить тщательный их осмотр.

Замена редуктора

Выявленные поврежденные детали необходимо заменить на новые. Затем выполнить сборку редуктора, разумеется, в него требуется уложить смазку. Кстати, марка смазки, должна быть указана в руководстве по эксплуатации.

Неисправность патрона

Если насадка не входит в рабочее положение, то скорее всего причина кроется в патроне. Для устранения этого дефекта нет нужды в разборке инструмента. Как правило, помехи для установки насадки заключаются в том, что внутрь патрона попал какой-либо мусор.

Неисправен переключатель режимов

Для выявления неисправностей в устройстве переключения режимов перфоратор все же придется разбирать. В принципе, дефект можно выявить путем тщательного осмотра механизма переключения.

Ремонт переключателя режимов

В принципе, перечислены основные узлы, в которых чаще всего возникают поломки и требуют ремонта. Между тем существует еще несколько видов дефектов, которые могут возникать по разным причинам. Например, отсутствует режим ударного молотка. То есть, бур вместе с патроном вращается, но ударного действия на рабочую поверхность не оказывает. Чаще всего причиной, в таком случае, выступает плавающий подшипник. Другой причиной этой неисправности может стать повреждение стального бойка. В обоих случаях требуется замена дефектной детали.

Нередки случаи, когда при включении инструмента, двигатель работает, но патрон не вращается. Это происходит чаще всего потому, что заклинило редуктор. Кстати, долго держать перфоратор во включенном состоянии, при неработающем патроне недопустимо, может сгореть обмотка двигателя. Перфоратор придется разбирать и устранять дефекты в редукторе. Они могут быть вызваны или повреждением шестерен, или попаданием в него мусора.

Еще один дефект заключается в том, что патрон не может зафиксировать бур. Такая проблема может возникнуть у инструмента, который уже длительное время эксплуатируется. Причина этой неполадки кроется в износе крепления корпуса фиксатора.

Рейтинг 2018 года

Hammer PRT 1100 LE PREMIUM

• Высокая энергия удара
• Длинный кабель
• Прочный кейс
• Мощность
• Надежность
• Хорошая антивибрационная система
• При долгой работе не перегревается

• перфоратор мощностью 1100 Вт
• патрон SDS-Max
• режимы работы: долбление
• энергия удара 9 Дж
• Модификация 78786
• частота ударов 3750 уд/мин
• скорость вращения 470 об/мин
• диаметр сверления бетона буром до 38 мм
• в комплекте:кейс
• вес 6.2 кг

MILITARY RH500

• Низкий вес
• Надежность
• Регулировка оборотов плавная
• Достаточная длина провода
• Мощный

Греется при долгой работе

• перфоратор мощностью 500 Вт
• патрон SDS-Plus
• режимы работы: сверление, долбление
• энергия удара 1.5 Дж
• частота ударов 7500 уд/мин
• скорость вращения 1650 об/мин
• режим реверса
• диаметр сверления бетона до 16 мм
• вес 2.38 кг

Sturm! RH2592Р

• Мощность
• Относительно легкий
• Функциональность
• Комплектация
• Три режима работы
• Эффективный ударный механизм

• перфоратор мощностью 920 Вт
• патрон SDS-Plus
• режимы работы: сверление, долбление
• энергия удара 3 Дж
• частота ударов 4400 уд/мин
• скорость вращения 1100 об/мин
• ключевой патрон в комплекте
• режим реверса
• диаметр сверления бетона до 26 мм
• в комплекте:кейс
• вес 3.15 кг

BOSCH GBH 2-28 F кейс

• Хорошая мощность
• Баланс
• Сборка
• Вибрация при работе по рукам почти не ощущается
• Быстросменный патрон
• Защита от заклинивания
• Удобный кейс

• перфоратор мощностью 880 Вт
• патрон SDS-Plus
• режимы работы: сверление, долбление
• энергия удара 3.2 Дж
• Модификация 0 611 267 600
• частота ударов 4000 уд/мин
• скорость вращения 900 об/мин
• режим реверса
• диаметр сверления бетона буром до 28 мм
• в комплекте:быстрозажимной патрон, кейс
• вес 3.1 кг

Makita HR2470

• Низкая вибрация при работе
• Удобные рукоятки
• Надежный, толстый сетевой шнур длиной 4 метра
• Кейс в комплекте
• Удобно лежит в руке
• Хорошая производительность
• Небольшой вес

Кабель не очень гибкий

• перфоратор мощностью 780 Вт
• патрон SDS-Plus
• режимы работы: сверление, долбление
• энергия удара 2.4 Дж
• частота ударов 4500 уд/мин
• скорость вращения 1100 об/мин
• режим реверса
• диаметр сверления бетона до 24 мм
• в комплекте:кейс
• вес 2.6 кг

BOSCH GBH 2-26 DFR

• Надежность
• Большая мощность удара
• Мощный реверс
• Высокое качество сборки
• Универсальный

• перфоратор мощностью 800 Вт
• патрон SDS-Plus
• режимы работы: сверление, долбление
• энергия удара 2.7 Дж
• Модификация 0 611 254 768
• частота ударов 4000 уд/мин
• скорость вращения 900 об/мин
• режим реверса
• диаметр сверления бетона буром до 26 мм
• в комплекте:быстрозажимной патрон, кейс
• вес 2.9 кг

BOSCH GBH 2-26 DRE кейс

• Мощный
• Качество изготовления
• Хороший удар
• Эргономичная рукоятка
• Низкий уровень вибрации

Качество пластика корпуса

• перфоратор мощностью 800 Вт
• патрон SDS-Plus
• режимы работы: сверление, долбление
• энергия удара 3 Дж
• Модификация 0 611 253 708
• частота ударов 4000 уд/мин
• скорость вращения 900 об/мин
• режим реверса
• диаметр сверления бетона буром до 26 мм
• в комплекте:кейс
• вес 2.7 кг

BOSCH PBH 2100 RE

• Компактность
• Наличие кейса
• Высокая эффективность
• Длинный шнур
• Реверс

• перфоратор мощностью 550 Вт
• патрон SDS-Plus
• режимы работы: сверление, долбление
• энергия удара 1.7 Дж
• Модификация 0 603 3A9 320
• частота ударов 5800 уд/мин
• скорость вращения 2300 об/мин
• режим реверса
• диаметр сверления бетона до 20 мм
• в комплекте:кейс
• вес 2.2 кг

Bort BHD-700-P

• Низкий вес
• Производительность
• Мощный
• Надежный
• 3 режима работы

• перфоратор мощностью 700 Вт
• патрон SDS-Plus
• режимы работы: сверление, долбление
• энергия удара 3 Дж
• частота ударов 4850 уд/мин
• скорость вращения 1050 об/мин
• режим реверса
• диаметр сверления бетона до 24 мм
• вес 2.85 кг

Интерскол П-22/620ЭР

• Надежность
• Эргономика
• Кейс в комплекте
• Компактный размер
• Хорошая мощность
• Длинный шнур

Лучшие перфораторы на рынке инструмента с самым обширным функционалом, богатой комплектацией и оптимальным соотношением цены и качества.

Электродвигатель устройства

Двигатель, являясь основным элементом устройства, приводит в действие все остальные части механизма. Он состоит из статора и ротора, при этом ротор подвижная часть, а статор нет. В состав ротора входят якорь и коллектор. Якорь — это такой блок, содержащий пластины из стали. На них наматываются обмотки из медной проволоки. Коллектор, в свою очередь, выглядит в виде цилиндра. Его конструкция имеет вид диэлектрика с установленными проводящими пластинами, к этим пластинам и подключаются обмотки якоря. Вращения ротора происходят за счёт магнитного потока, создаваемого вокруг него обмотками статора и приводящего к возникновению момента кручения. При этом ротор использует только постоянное значение тока, и магнитный поток всегда направлен только в одну сторону. Подача питания осуществляется посредством щёток, выполненных из графита. Щётки расположены таким образом, чтобы обеспечивать электрический контакт с якорем.

Для проверки обмоток можно воспользоваться мультиметром. Для этого один щуп измерительного прибора устанавливается на щёткодержатель, а второй на вход подключения к сети 220 вольт. Чтобы точно определить места подключения, проще воспользоваться электросхемой. Если сопротивление бесконечное, делается вывод о перегорании обмотки.

Как пользоваться перфоратором в разных режимах

Для удобства и правильного выполнения разных типов работ у перфораторов предусмотрено несколько режимов работы. Для их переключения предусмотрен тумблер.

Большинство современных перфораторов работают в трёх режимах:

• сверление;
• сверление с ударом;
• долбление.

Режимы работы и их стандартное обозначение: сверление, сверление с ударом, долбление. Регулировать их можно с помощью переключателя

Сверление

Переключатель режима установлен напротив обозначения «сверло». Для выполнения сверловочных работ используют оснастку в хвостовиками SDS: съёмный кулачковый патрон или свёрла для перфоратора. Такой режим необходим для формирования отверстий в дереве, металле и других материалах.

Сверление с ударом

Переключатель установлен напротив обозначения «сверло + молот». Этот режим предназначен для бурения отверстий в бетоне, кирпиче, железобетонных конструкциях и других строительных элементах. Режущий инструмент совершает одновременно вращательные и поступательные движения. При бурении железобетонных конструкций следует учитывать вероятность столкновения с арматурой, это опасно как для инструмента, так и для человека. В этом режиме используют буры — свёрла со специальными твердосплавными напайками.

Включён режим «сверление с ударом»

Долбление

Переключатель установлен напротив обозначения «молот», в этом режиме рабочий инструмент не вращается. Применяют для пробивки штроб, разрушения строительных конструкций, при отбойных работах

Важно держать перфоратор крепко и уверенно. Для долбления используют специальный инструмент — долота, пики, лопатки

Чтобы проштробить отверстие, необходимы специальные инструменты — долота, пики, лопатки, молотки

Реверс

Режим реверсивного вращения меняет направление движения сверла или бура на противоположное. В бюджетных моделях перфораторов используют электрический реверс — якорь электродвигателя крутится в противоположную сторону. Недостаток: более интенсивный износ щёток и торможение якоря. В профессиональных аппаратах применяют более сложный механизм — коробку передач, в которой направление переключается механически, с помощью шестерёнок. Такой способ более надёжен, однако модели перфораторов с механическим переключением реверса имеют более высокую стоимость.

Другие режимы

В некоторых моделях перфораторов существуют дополнительные режимы работы. Например, поворот долота — предназначен для эффективного долбления. В таком режиме долото проворачивается на определённый градус после каждого удара.

Как переключать и регулировать режимы перфоратора

Переключение режимов перфоратора необходимо выполнять только после полной остановки рабочего механизма перфоратора. При этом от сети отключать инструмент не нужно. Необходимо убедиться, что переключатель режимов чётко зафиксировался в нужном положении.
