Как пользоваться шуруповертом: инструкция для начинающих

Варианты использования инструмента

Шуруповёртом можно не только закручивать и выкручивать крепёж. Чтобы инструмент не залёживался, ему можно найти массу применений.

Можно ли использовать шуруповёрт как дрель

Сверлить шуруповёртом можно только, если этот режим предусмотрен производителем. Тогда сверление будет безопасным. Внимательно прочитайте инструкцию. На муфте это последнее положение или пиктограмма с изображением сверла.

Обозначение режима сверления

В шуруповёртах с функцией сверления устанавливается быстрозажимной или ключевой патрон. Магнитный или защёлкивающийся патрон не сможет удержать сверло и обеспечить безопасность работы. Для замены оснастки проделайте следующие действия:

1. В двухмуфтовом быстрозажимном патроне придерживайте заднюю муфту, а переднюю поверните против часовой стрелки.

2. Если муфта одна, то поворачивайте её.

3. Кулачки разожмутся. Вставьте сверло.
4. Поверните муфту против часовой стрелки, чтобы зажать сверло в кулачках.

5. В ключевом патроне есть три отверстия. Вставляйте в них по очереди ключ и поворачивайте до свободного вращения. Зубья ключа должны зацепляться за зубья патрона.

6. Прокрутите патрон против часовой стрелки, чтобы кулачки разошлись. Извлеките старое сверло и вставьте новое.
7. Сначала заверните патрон. Потом ключом затяните каждое отверстие.

Другое применение

Используя различные насадки, инструментом можно выполнять следующие работы:

• полировать;

• снимать фаску у болтов;

• работать под любым углом и в труднодоступных местах;

• точить ножи;

• безопасно и быстро закручивать саморезы, работая одной рукой. Для этого предусмотрена насадка с ленточным магазином саморезов;

• устанавливать заклёпки;

• резать профнастил турбоножницами;

• разжигать огонь насадкой-феном.

Можно ещё найти массу применений для этого инструмента. Но помните, что работать нужно в защитных очках и перчатках.

Особенности некоторых марок

Для более точного представления того, что может предложить тот или иной изготовитель, разберем некоторые характерные особенности конкретных марок

На некоторые марки стоит обратить внимание:

1. Makita — разнообразные модели на все вкусы, от самых недорогих до профессиональных моделей. Обладают качеством и прочностью.
2. Bosch – от бытовых до профессиональных качественных моделей.
3. AEG – дорогие, но полностью оправдывают цену.
4. DeWALT – отличается инновациями.
5. Metabo – присутствует множество микроэлектроники, корректирующей различные процессы.
6. Hitachi – качество и оптимальная цена.

Некоторые модели стоит разобрать подробнее.

Bosch GSR 10,8 V-EC 2.0Ah x2 L-BOXX отлично справляется со своей работой. Из положительных моментов можно отметить отсутствие коллектора в двигателе и оптимальный аккумулятор. Легко справится с шурупами до 100 мм и диаметром до 6 мм. Минусы несущественны – не удачное крепление ремня и расположение подсветки.

Metabo PowerMaxx BS Quick Basic 2.0Ah x2 Case – компактная, сбалансированная модель дрели – шуруповёрта. Идеальна для того, чтобы сперва просверлить отверстие, и следом вкрутить крепеж. Без усилий вкручивает 100 мм шуруп в сосновый брус. Хороший аккумулятор. Омрачает картину крупная ручка, что может быть не совсем удобно. Шток не имеет замка, что также является минусом.

Интерскол ША-6/10,8М3 – недорогая российская модель. Немного крупнее, чем многие модели, но это не несет дополнительную нагрузку на руку. Большой диапазон регулировки крутящего момента, хорошая батарея, компактный кейс и полное отсутствие минусов делают эту модель одной из востребованных.

Milwaukee M12 CDD-202C отличается качеством и удобным расположением в руке. Хорошие характеристики и металлический патрон, электронная защита от перегрузок вполне компенсируют недостаток этого шуруповёрта в виде большой цены.

BOSCH GSR 120-LI 1.5Ah x2 Case очень удобен для работы в труднодоступных местах. Однако аккумулятора не хватает на длительный промежуток времени. Но это компенсируется быстрой зарядкой, небольшим размером, легкостью, хорошим крутящим моментом.

Hitachi DS12DVF3 – одна из самых долговечных моделей. Быстрая зарядка и вторая батарея в комплекте позволят работать без перерыва любое время. Качество по не высокой цене хорошо характеризует эту модель.

Hitachi DS18DFL – многофункциональная модель по разумной цене. Мощный, но достаточно тяжелый шуруповерт, рассчитан на интенсивную работу. Крепление для бит и 22 уровня регулировки крутящего момента компенсируют такие недостатки, как отсутствие подсветки и блокировки шпинделя.

Зубр ЗДА-14.4-2 КИН20 – удобный качественный шуруповерт для бытовых нужд. Сбалансирован, может применяться на морозе, имеет в комплекте ремень для руки. Большой срок гарантии и хорошая подсветка. Однако он не совсем удобен для сверления некоторых видов материалов.

DeWALT DW269K имеет не привычное расположение фиксирующей кнопки. Однако этот недостаток полностью перекрывается достоинствами – удобная прорезиненная рукоять, высокий крутящий момент и небольшой вес инструмента.

Metabo DWSE 6.3 хорош скоростью вкручивания шурупов. Очень надежный двигатель. Инструмент легко справляется с большой нагрузкой. Из минусов можно упомянуть его вес.

Makita TD0101 – прекрасный инструмент для работы с крупным крепежом. При этом он достаточно легкий и компактный инструмент.

Энкор ДШЭ-2 350ЭР/10 – практичный бытовой шуруповерт, работающий от сети. Недорогой, с широким спектром применения, качественный, единственными его недостатками являются отсутствие подсветки и шнур средней длины.

Black&Decker BDCHD18KB – недорогой, но качественный универсальный шуруповерт. Мощный и удобный, может просверлить отверстие даже в бетоне определенной характеристики. Немного портит впечатление шумный ограничитель.

Таким образом, выбирать стоит прежде всего исходя из необходимых работ. Если Вы будете представлять, что и с какой интенсивностью будете делать, сможете выбрать подходящую модель. Многофункциональные шуруповёрты удобны, но иногда стоит выбрать менее функциональную модель, что позволит существенно сэкономить средства. Если необходим более профессиональный инструмент, стоит не слепо доверять известности фирмы, а лично проверить его качества и характеристики.

Выбор шуруповертов

Современные конструкции шуруповертов имеют несколько модификаций, определяемых назначением. Можно выделить следующие основные типы аппаратов:

Виды шуруповертов.

• шуруповерт:
• дрель-шуруповерт;
• гайковерт;
• аккумуляторная отвертка.

Если обычный аппарат предназначен только для закручивания крепежных элементов, то дрель-шуруповерт совмещает функции сверления и закручивания крепежа за счет расширения диапазона скоростей. Самый маломощный аппарат – это аккумуляторная отвертка. Гайковерт снабжен насадкой для закручивания гаек и других шестигранников.

По типу электрического питания шуруповерты можно разделить на аккумуляторы и работающие от сети. Аккумуляторные аппараты имеют большое преимущество, в части мобильности. На них обычно устанавливаются никель-кадмиевые и литий-ионные элементы. По механизму крепления сверла можно выделить шуруповерты с быстрозажимным патроном, и шуруповерты с ключевыми патронами.

Важными параметрами аппарата являются мощность и скорость вращения. Мощность можно выразить в функциональных параметрах – мягком и жестком крутящем моменте. Мягкий крутящий момент определяет максимально допустимую нагрузку в режиме закручивания, а жесткий момент – в режиме сверления. Для обыкновенных шуруповертов наиболее важен первый параметр. Так, при моменте, равном 30 Нм длина закручиваемого шурупа ограничивается 70 мм, а при 40 Нм увеличивается до 100 мм и т.д.

Скорость вращения определяет назначение аппарата. При его использовании только в режиме закручивания или раскручивания шурупов скорость устанавливается до 350 об/мин. Если аппарат используется в режиме дрели, то скорость должна составлять не менее 1000 об/мин.

Схема устройства съемного аккумулятора.

При выборе аккумуляторных шуруповертов следует учитывать некоторые особенности аккумуляторов. Современные импортные аппараты снабжены чаще всего литий-ионными элементами. Такие аккумуляторы имеют ряд преимуществ, в т.ч. достаточно высокий срок службы. Однако они имеют склонность к саморазряду, т.е. разряжаются при хранении. Шуруповерты с этими аккумуляторами хороши, когда ими часто пользуются. Если эксплуатация их производится редко, то целесообразно использовать аппараты с никель-кадмиевыми элементами, которые меньше подвержены саморазряду и заметно дешевле. Любые аккумуляторы нужно выбирать по их емкости. Чем выше этот показатель, тем качественнее элемент. Если шуруповерты будут использоваться дома, где есть доступ к розеткам, то лучше выбрать аппарат с питанием от электросети.

При выборе дорогого качественного шуруповерта следует обратить внимание на дополнительные функции, которые расширят возможности устройства. К ним можно отнести:

• введение в конструкцию ударного механизма, что поможет при откручивании торцевых головок;
• обеспечение импульса повышения крутящего момента, что пригодится при утоплении головки шурупа;
• возможность увеличения скорости вращения до 1000 об/мин;
• подсветку рабочей зоны.

При выборе дешевого, но достаточного для домашних условий шуруповерта можно остановиться на аппарате с крутящим моментом 30-35 Нм и питанием от сети или с никель-кадмиевым аккумулятором емкостью порядка 2 А/ч.

Правильная установка сверла в патроне дрели

Прежде чем разбираться с тем, как правильно установить сверло в перфоратор, желательно выяснить, как вставить сверло в дрель. Элементом ее конструкции, в котором фиксируется хвостовик сверла, является патрон. На большинстве моделей современных дрелей установлены патроны кулачкового типа, состоящие из:

• корпуса цилиндрической формы;
• кольца или гильзы, которые вращаются вокруг внешней поверхности корпуса;
• кулачков, установленных во внутренней части корпуса.

Конструкция кулачкового патрона

При вращении гильзы по часовой стрелке кулачки одновременно приближаются друг к другу, тем самым надежно зажимая хвостовик устанавливаемого сверла. Соответственно, вопрос о том, как вытащить сверло из дрели, решить нетрудно: достаточно начать вращать гильзу против часовой стрелки. При этом кулачки начнут расходиться, что позволит легко вынуть сверло из дрели. Следует иметь в виду, что перед установкой сверла кулачки следует разжимать с запасом, в таком случае инструмент можно будет легко вставить.

Удобство использования патронов кулачкового типа заключается не только в оперативности и высокой надежности установки инструмента, но также и в том, что в них можно вставить сверла практически любого диаметра. При использовании таких патронов сложностей с тем, как поменять сверло в дрели, как правило, не возникает. Правильно вставленный инструмент держится в таких патронах надежно и позволяет просверлить точное отверстие.

Если вы стали замечать проскальзывание зубьев в момент затяжки патрона – замените стертый ключ на новый

Кулачковые патроны используются как в промышленных, так и бытовых инструментах для сверления. Зажимные устройства бытовых дрелей выпускаются для двух диапазонов диаметров сверл: от 0,8 до 10 и от 1,5 до 13 мм.

В первом случае гильза приводится в действие при помощи специального ключа, на конусной рабочей части которого имеются зубья. Ключ, чтобы привести в действие зажимной механизм, надо вставить в отверстия на боковой части корпуса патрона и вращать. Таких отверстий в отдельных моделях может быть даже три. Соответственно, чтобы ослабить или зажать кулачки, ключ необходимо вставить в каждое из них и начать вращение против часовой стрелки или по ней.

После ослабления кулачков при помощи ключа необходимо провернуть против часовой стрелки и сам патрон, что позволит увеличить расстояние между кулачками до требуемой величины. Вставленный инструмент фиксируется в обратной последовательности: сначала зажимается сам патрон (при его вращении по часовой стрелке), а затем при помощи ключа зажимаются гнезда.

Вытаскивать и устанавливать сверла при использовании быстрозажимного патрона значительно проще и быстрее. В нем гильза приводится в действие за счет ее вращения вручную. Чтобы ограничить силу стягивания кулачков, их часто оснащают блокирующими элементами.

Перед тем как вставить сверло, сначала убедитесь, что дрель находится в рабочем состоянии и обесточьте ее. Только после этого можно приступать к установке сверла.

Разновидности быстрозажимных патронов

Установка рабочего инструмента на перфоратор

Как уже говорилось выше, перфоратор перед установкой сверла надо проверить на работоспособность. Чтобы выполнить такую проверку, рабочий режим перфоратора устанавливается на сверление без боя. Если после нажатия пусковой кнопки устройства вы услышите и почувствуете, что его двигатель работает ровно и без толчков, значит, перфоратор можно использовать по прямому назначению, предварительно вставив в него сверло или бур.

Перед тем как вставить сверло в перфоратор, необходимо обработать хвостовик рабочего инструмента специальной смазкой, которая защитит его от коррозии. Сама процедура установки сверла в перфоратор выглядит следующим образом.

1. Перфоратор задней частью устанавливается на пол или другую твердую поверхность.
2. Подвижная часть зажимного устройства оттягивается назад.
3. Инструмент вставляется в перфоратор до упора. При этом сверло или бур, которые надо вставить в перфоратор, необходимо держать вертикально. Если пренебречь этим требованием, можно столкнуться с тем, что инструмент будет вылетать или даже ломаться, а также это может привести к выходу из строя самого перфоратора.

Учитывая тот факт, что зажимные патроны на современных перфораторах отличаются достаточно простым принципом действия, вопросов о том, как достать сверло из перфоратора, как правило, не возникает.

Сняв с перфоратора использованный инструмент, чтобы заменить его на другой, желательно сразу очистить его хвостовик от смазки и строительной пыли. При этом хвостовик сверла, который вы собираетесь вставить, также должен быть очищен и предварительно смазан. Замененный таким образом инструмент не нанесет вреда зажимному механизму перфоратора и прослужит намного дольше.

Используя перфоратор, можно не только получить просверленный элемент конструкции, но и выполнить обработку при помощи специального зубила. Можно также устанавливать в качестве рабочего органа такого устройства миксер.

У домашних мастеров часто также возникают вопросы о том, как вставить сверло в шуруповерт или как поменять патрон на перфораторе. Решить первый вопрос достаточно просто, так как в конструкции шуруповерта используются патроны такой же конструкции, как на дрелях и перфораторах. А вот к вопросу о том, как правильно заменить патрон на перфораторе, следует подходить со знанием дела: выполнить такую процедуру, не имея определенных знаний и навыков, непросто.

Чтобы не столкнуться с тем, что вылетающий инструмент или бетонная крошка нанесут вред вашему здоровью, работы по сверлению необходимо выполнять с соблюдением всех мер безопасности. В качестве средств, обеспечивающих такую безопасность, следует использовать защитные очки, перчатки, беруши или наушники, защищающие органы слуха. Естественно, все работы необходимо выполнять в специальной одежде, в которой не должно быть свисающих элементов, которые могут намотаться на сверло.

Чтобы исключить перегрев используемого для сверления электрического инструмента, необходимо регулярно давать ему отдых

Очень важно правильно вставить сверло (делать это нужно до упора инструмента)

Часто случается, что без шуруповерта никак не обойтись. Шуруповерт – это незаменимый помощник в изготовлении подвесного потолка, монтаже гипсокартона. Ремонтные работы усложняются, если под рукой нет шуруповерта, которым можно с легкостью закручивать саморезы и крепежные элементы. В бытовой сфере он пользуется спросом не меньше, чем в профессиональной деятельности.

Однако, как правильно пользоваться шуруповертом, об этом знают не все владельцы инструмента. Трудного ничего в этом нет, главное придерживаться некоторых правил и рекомендаций для начинающих.

Шуруповерт можно классифицировать на следующие разновидности:

1. Дрель-шуруповерт
2. Гайковерт
3. Аккумуляторная отвертка
4. Стандартный шуруповерт

Принцип работы у инструментов похож между собой, но все же есть различия в функциональности.

Дрель-шуруповерт в состоянии не только закрутить шуруп, но и просверлить отверстие. Гайковерт специализируется на болтах и гайках. Третий представитель — аккумуляторная отвертка, предназначена исключительно для закручивания/откручивания элементов крепления с крестовидной шляпкой. Последний вид характерен малой мощностью, в отличие от вышеперечисленных.

Особенности сверления шуруповертом бетона, металла, кирпича

С помощью электрошуруповертов сверлят древесину, металл, бетон и другие материалы. При этом функциональные возможности используемой модели зависят от ее технических показателей: мощности, величины, крутящего момента, наличия ударного режима работы, частоты вращения. Инструкция по эксплуатации содержит точные указания можно ли сверлить шуруповертом тот либо иной материал. В ней также приводится максимальный диаметр создаваемых отверстий, а в некоторых случаях и ограничения по заглублению.

Кирпичную или бетонную стену способна просверлить только достаточно мощная дрель-шуруповерт. В большинстве случаев такие устройства могут работать в ударном режиме. Но просверлить бетонную стену шуруповертом, даже ударного типа, достаточно проблематично. Данный инструмент подходит только для одноразовых операций. Эту трудоемкую работу лучше выполнять с помощью перфоратора.

В мягких породах древесины даже аккумуляторные изделия из бытовой категории способны создавать отверстия сечением до 20 мм. С помощью бюджетных моделей из рейтинга лучших электрошуруповертов 2017 года сверлят различные металлы, включая сталь. При этом отверстия в диаметре могут достигать 10 мм.

Для сверления каждого материала применяют сверла определенного вида. Насадки отличаются не только материалом, из которого они изготовлены, но и конструкцией, заточкой.

При работе с инструментом вращающееся сверло должно входить в поверхность материала перпендикулярно ей — это позволяет равномерно распределять нагрузку на оснастку, создавать более аккуратные отверстия.

При сверлении металла рекомендуется предварительно с помощью керна сделать маленькое углубление по центру будущего отверстия. Это предотвратит скольжение сверла по гладкой металлической поверхности. Если нужно сделать отверстие достаточно большого диаметра, то следует предварительно просверлить меньшее. Также во время работы с металлом насадку рекомендуется регулярно смазывать специальным составом.

Используя дрель-шуруповерт, следует учитывать, что нельзя оказывать на нее сильное давление, потому что это не только не ускорит выполнение работы, но и способно повредить сверло, а также сам электроинструмент. Усилие необходимо поддерживать постоянно на одном уровне. Чтобы избежать заклинивания или поломки насадки, нужно ее доставать из просверленного отверстия только при вращении. Если все же сверло застряло, то достать его можно, выполнив реверс.

Сверление небольших деталей рекомендуется выполнять, предварительно зафиксировав их в тисках. Если предстоит делать сквозное отверстие в тонком листе металла или в нетолстой деревянной заготовке, то под них нужно подлаживать ровные куски фанеры или досок.

Шуруповерту перерывы необходимы

Чтобы шуруповерт послужил хозяину достаточно долго, необходимо верно им пользоваться и помнить: нагружая механические части этого строительного инструмента по максимуму, не стоит рассчитывать на продолжительную и одновременно эффективную работу. Если электродвигатель трудится на максимальных оборотах, то он может перегреться и привести к неисправностям в обмотке. Специальным насадкам тоже несладко приходится: контактируя с материалами, предназначенными для обработки, они нагреваются. Оттого специалисты рекомендуют периодически устраивать перерывы, чтобы охладить сверло. С помощью воды решать данную проблему не следует: резкие перепады температурных показателей нежелательны.

Составители инструкции к инструменту предупреждают: корректировать курс вращения биты, ее частоту запрещается, если шуруповерт включен. Там, где придется применять этот аппарат, требуется достаточное освещение и устойчивая работа электросети.

Надо быть осторожным, если рядом находятся предметы с заземлением. Категорически запрещается прикасаться к ним шуруповертом, удар током никому не будет приятен. Защищая себя, человек должен бережно относиться и к инструменту. К примеру, необходимо следить, чтобы корпусу не угрожала влага.

Шуруповерт с успехом заменил не только различные виды отверток, но и гаечные, шестигранные ключи. Также этот инструмент используют вместо дрели. Для строителей с мебельщиками электрошуруповерт стал незаменимым помощником. Для него и в домашних условиях постоянно находится применение. Ассортимент на рынке представлен большим разнообразием моделей. Несмотря на распространенность шуруповертов в различных сферах деятельности, не все пользователи, особенно начинающие, знают, как нужно его эксплуатировать. Правильное использование, обслуживание и хранение электроинструмента продлят по максимуму срок его службы.

По способу питания шуруповерты делятся на две разновидности:

• сетевые, подключаемые к сетям напряжением 220 V;
• аккумуляторные, использующие энергию накопленного заряда.

Внешнее и внутренне устройство сетевых и аккумуляторных моделей практически одинаковое. В общем случае электроинструмент состоит из следующих конструктивных элементов:

• корпуса;
• патрона;
• кнопки включения;
• переключателя направления вращения электродвигателя (реверса);
• регулятора скорости (количества оборотов);
• кнопки блокировки включения;
• регулятора силы затяжки (переключателя величины крутящего момента).

Ряд моделей дополнительно оснащен подсветкой, которая конструктивно реализуется разными способами. Не у каждого изделия имеется регулятор скорости и кнопка блокировки включения. У сетевых электрошуруповертов есть шнур питания, а у аккумуляторных вместо него установлен накопитель заряда.

Корпус электроинструмента наиболее часто изготавливают из пластика, гораздо реже – из сплавов разных металлов. Для удобства обычно он состоит из 2-х половинок. Внутри корпуса находятся такие главные детали:

• электродвигатель (постоянного либо переменного тока);
• плата;
• конденсатор;
• редуктор;
• муфта.

Схема электрических соединений зависит от модели.

Электрошуруповерт может быть оснащен патронами разных типов. Наибольшее распространение получил быстрозажимной трехкулачковый вариант данной детали. Патрон также состоит из отдельных частей, которые представлены на нижеследующем фото.

Принцип работы как сетевых, так и аккумуляторных шуруповертов один и тот же. Он заключается в том, что электрическая энергия приводит во вращение электродвигатель. Через редуктор и вал передается от мотора усилие и скорость к закрепленной в патроне насадке. Она уже сверлит отверстие либо вкручивает или выкручивает крепеж. Особенностью процесса является то, что электродвигатель у сетевых моделей работает на переменном напряжении 220 V, а у аккумуляторных – на постоянном, величина которого может находиться в диапазоне от 3,5 V до 36 V.

Варианты использования

Правильное использование шуруповерта – это его использование согласно инструкции или установленной документации. По этим документам основная сфера использования – это непосредственно возможность вкручивать и выкручивать различные крепежи, а также для сверления различных отверстий.

В зависимости от возможностей та или иная модель может применяться как в быту, так и в профессиональной сфере. Бытовые шуруповерты дешевле и обладают небольшой мощностью, в то время как профессиональные модели имеют повышенную мощность, высокие показатели и более широкий функционал для использования.

Скрутка проводов

Шуруповерт, имеющий специфическую насадку, отлично подходит для скручивания разделенных концов проводов. Обычно скрутку делают при помощи пассатижей, но желающие могут воспользоваться шуруповертом, применив его по такому назначению. Главное, правильно выполнять эту хитрую процедуру.

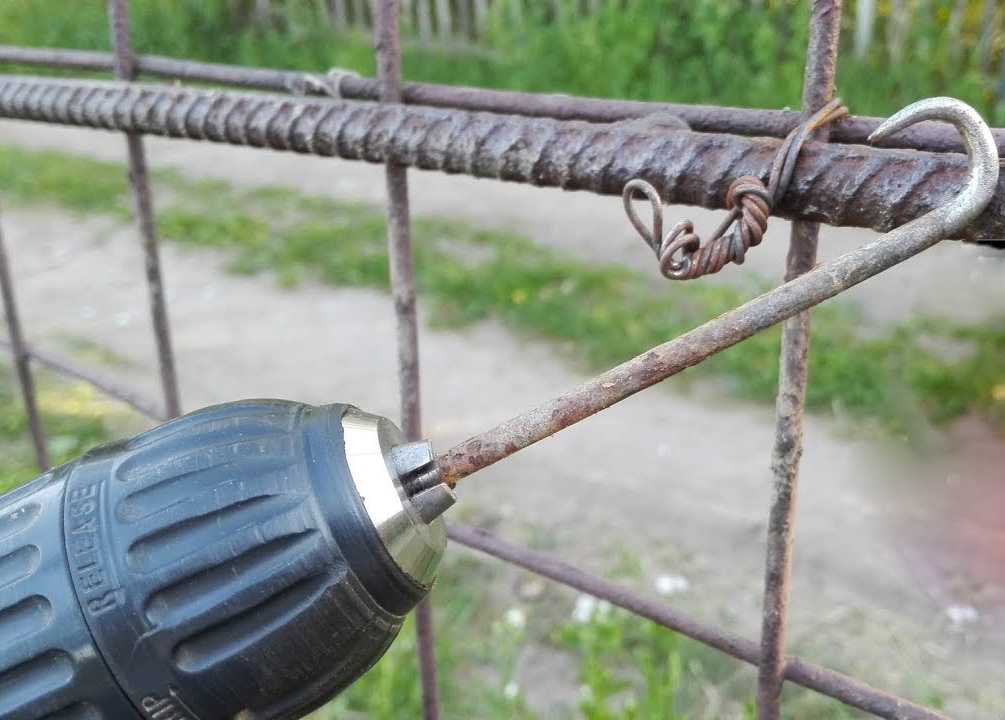

Вязка арматуры

Шуруповерт можно применять для вязания арматуры, используя стальную проволоку. Это широко распространено при строительстве, когда происходит возведение различных железобетонных конструкций домов и фундамента. Для того чтобы вязать, берут аккумуляторный или сетевой инструмент, который имеет насадку крючок.

Устройство и назначение

Шуруповерт применяют при разных строительных и ремонтных работах, но основная его функция – быстрое вкручивание и закручивание крепежа: саморезов, шурупов, болтов, винтов.

Он помогает справиться с большим объемом задач за ощутимо меньшее время, чем при использовании отвертки.

Бюджетные шуруповерты малой и средней мощности используют при сборке, установке и демонтаже мебели, техники, возведении каркасных конструкций (перегородок, стен, подвесных потолков) и других объектов. Мощный инструмент с ударным механизмом справляется со сверлением отверстий.

Помимо стандартных операций, перечисленных в инструкции к шуруповерту, его можно использовать и для других задач. С помощью насадки-миксера им замешивают негустые растворы. Через специальный адаптер подключают устройство к ледобуру, чтобы быстро проделывать лунки.

Корпус большинства шуруповертов изготавливают из пластика – благодаря этому общий вес инструмента уменьшается. Внутри корпуса размещаются:

1. двигатель. В зависимости от типа устройства он может быть электрическим или пневматический. Первые работают от сети или аккумулятора, вторые – от резервуара со сжатым воздухом или компрессора.
2. Редуктор. Шестереночный механизм, который передает вращательное движения от двигателя к шпинделю.
3. Муфта-регулятор. Соединена с редуктором, с ее помощью производится регулировка глубины завинчивания и вращающего момента.
4. Пусковой конденсатор. Он запускает двигатель.
5. Зажимной патрон. В него вставляют биты, сверла, торцевые головки. Наиболее распространены быстрозажимные трех- или четырехкулачковые.
6. Источник питания (аккумулятор) и/или сетевой шнур.

На корпусе размещается панель управления с кнопкой включения, переключателем скоростей. Для работы в режиме отвинчивания используют реверс. Дополнительно шуруповерт может иметь подсветку, предохранитель.

Устройство сверлилки-шуруповерта

Симбиоз шуруповёртов и дрелей чаще всего исполняется в форме пистолета (см. рисунок ниже).

Конструкции агрегата свойственны следующие элементы (нумерация соответствует рисунку).

• Корпус. В моделях класса “профи” корпус обычно изготавливается из пластика особой прочности, стойкого к ударам и падениям инструмента. Внутренняя часть аппарата состоит из электродвигателя, системы охлаждения (воздушной), модулей управления и переключения режимов работы.
• Рукоятка. Имеет эргономичную форму для удобного расположения в руке. Часто рукоятка имеет резиновые вставки, чтобы исключить выскальзывание инструмента.
• Аккумулятор. Батарея может быть такого типа, как на рисунке выше, или скрыта в рукоятке инструмента.
• Пусковая кнопка. От силы нажатия на курок зависит частота оборотов патрона агрегата.
• Кнопка переключениянаправления вращения. Расположена в удобном месте и позволяет легко и быстро переключаться между режимами вращения шпинделя.
• Переключатель скоростей. Обычно работает в 2-положениях (2 скорости): первое положение (малые обороты) используется для работы агрегата в режиме шуруповерта, второе (большие обороты) переключает аппарат в режим сверления.
• Патрон. В данный элемент агрегата зажимается различный рабочий инструмент (биты, сверла или специальные приспособления).
• Губки патрона.
• Трещотка – элемент, позволяющий регулировать силу закручивания шурупа (силу крутящего момента). Чтобы не перекрутить винт, например, мебельный, устанавливается требуемая сила зажатия на трещотке. При достижении определенного усилия муфта проскальзывает, и затяжка прекращается. Такая функция помогает избежать повреждения изделия. Диапазон регулируемых усилий может колебаться от 4-6 позиций (в бюджетных моделях) и доходить до 20-ти и более в дорогих устройствах. На регуляторе также имеется режим сверления, обозначенный пиктограммой в виде сверла, чтобы не было остановки рабочего инструмента во время этого процесса. Наличие трещотки – главное отличие аппарата от дрели.
• Подсветка. Некоторые модели класса “профи” имеют в своем распоряжении элемент подсветки. Обычно это светодиод, расположенный в верхней части рукоятки. Такое дополнение удобно, к примеру, при сборке мебели, когда приходится производить сверлильные работы внутри тумбы, где ограничено освещение.
