Как использовать строительный уровень

Проверка горизонтали

Главное, что требуется от строительного уровня — это точность показаний. Как их проверить при покупке непосредственно в магазине или дома?

Здесь нужно запомнить два основных правила:

уровень может врать даже если он новый

уровень может врать даже если он очень дорогой

Поэтому всегда его проверяйте, несмотря на ценник и заверения продавца-консультанта.

Чтобы проверить точность строительного уровня нужно найти более-менее ровную поверхность. То есть ту поверхность, которой инструмент будет касаться всей плоскостью.

Перед этим правда нужно убедиться, что сама плоскость рейки ровная и не имеет деформаций. Для этого достаточно приложить к ней металлическую линейку и посмотреть на свету отсутствие зазоров.

Итак, после такой проверки прикладываете к поверхности девайс и карандашом отмечаете ориентиры. Они необходимы, чтобы устанавливать уровень каждый раз на одно и то же место.

Запоминаете показания и расположение пузырька. После этого переворачиваете инструмент на 180 градусов и ставите его обратно согласно отметкам.

Если показания не изменились, то значить уровнем можно смело пользоваться.

Как пользоваться

У пузырькового уровня существует рабочая поверхность – та, которую прикладывают во время измерения к стене, полу, фундаменту. Ее можно определить по отсутствию краски, в отличие от остальной поверхности корпуса. Если прикладывать строительный уровень не рабочей, а противоположной поверхностью, при измерении прибор может показывать небольшую погрешность. Боковую сторону инструмента не используют вовсе.

Чтобы проверить горизонтальную плоскость, используют визир, который находится посередине рейки. Для поверки вертикальных поверхностей имеется визир, расположенный ближе к концу корпуса прибора. Длину инструмента следует выбирать основываясь на то, какие работы будут выполняться с его помощью. Она может варьироваться от 20 см до 4 метров. Уровень длиной 20 см используется для определения точности небольших поверхностей, например, расположения розеток, выключателей. Рейки длиной до 1 метра применяют при проведении работ более масштабного характера, например, во время укладки кафельной плитки. Длинные строительные уровни используют как контрольные рейки.

Как откалибровать прибор и зачем это нужно

Мало кто знает о том, что еще на этапе покупки пузырьковых уровней необходимо проводить проверку на точность их функционирования. Возможно вы пользуетесь уровнем длительное время, и при этом даже не догадывались, что выполняемые им измерения проводятся с погрешностями. Если это так, то пришло время не только проверить свой инструмент, но еще исправить его. Для начала стоит отметить, что калибровка пузырькового уровня — это процедура, посредством которой измерительная часть инструмента приводится к идеальному состоянию.

Калибровке поддаются не только уровни, которые имеют специальную систему регулировки в виде винтов, но и устройства, не имеющие такого механизма. Для начала рассмотрим процедуру калибровки уровня, который имеет систему настройки. Инструкция по калибровке имеет следующий вид:

1. Наполнить ванну водой, и взяв лист пенопласта, погрузить его в воду так, чтобы он был на плаву, и при этом не касался стенок ванной
2. Расположить на поверхности пенопласта уровень, и осуществляя вращения винтов, привести расположения пузырька к состоянию, пока он не будет находиться точно по центру между рисками
3. Развернуть уровень по вертикали на 180 градусов, и произвести повторную регулировку при необходимости

Калибровка уровня пузырькового типа длится до момента, пока пузырек на приборе не будет находиться точно в центре колбы при расположении уровня в разных горизонтальных направлениях. В этом и заключается суть настройки или калибрования.

Если уровень не имеет регулировочных винтов, то его также можно отрегулировать. Делается это при помощи применения эталонного прибора. Без прибора, который имеет точную калибровку, отрегулировать неисправный прибор можно, но понадобится много времени. Принцип калибровки уровня без регулировочных винтов следующий:

1. Если используется вспомогательный уровень, который не нуждается в калибровке, тогда необходимо расположить оба прибора рядом друг с другом на ровной и прочной поверхности
2. Когда на эталонном приборе пузырек будет находиться точно по центру, следует воспользоваться молотком и пробоем. Чтобы эталонный уровень выровнять, можно воспользоваться листами бумаги, которые подкладывают под необходимую сторону
3. Используя пробой и молоток, следует осуществлять удары по пластиковой части колбы уровня, который нуждается в настройке. Удары нужно наносить по противоположной стороне смещения пузырька. При этом учитывайте, что ударять по стеклянной колбе запрещено

Аналогично процедура повторяется при разворачивании уровней на 180 градусов. Если эталонного уровня нет, тогда определить, куда нужно наносить удары можно при помощи ванной, наполненной водой, и листа пенопласта. Если нужно откалибровать колбу, отвечающую за вертикальную плоскость, то здесь намного проще. Для этого удаляется заглушка, чтобы обеспечить доступ к колбе, и прислонив неисправный прибор к эталонному уровню, произвести настройку.

Более подробно о том, как откалибровать уровень своими руками, представлено на видео.

https://youtube.com/watch?v=wh4uOuPBz3U%3F

Что значат деления получай колбах

Большинство делений на строительном уровне начинающему пользователю абсолютно понятны. На различных моделях встречается знакомая линейка для измерения расстояний либо — либо откладывания отрезков. Отдельные производители предлагают смещающиеся блоки для разметки отверстий до шаблону.

Больше всего вопросов вызывают деления на строительном уровне, увиденные нате цилиндриках с пузырьками внутри. Что это за отметки – рассмотрим пониже. Ant. выше.

1. Маркировочные метки, нужные для определения верности горизонта. При прикладывании прибора возьми ровной поверхности воздух в соответствующей колбе разместится строго между рисками, края пузырька подходят к ним капитально.
2. Метки погрешности. Расположены за рисками верности горизонта, ближе к краям колбы. Присутствуют у изделий средней и (дор`огой) категории. К каждому из них прилагается инструкция, где приводится роль деления. При смещении пузырька к таким меткам можно определить пологий) поверхности в миллиметрах на погонный метр.

Торжественно! В уровнях с поворотными колбами, на которых нанесены риски определения грех, предлагается измерять угловые отклонения. Все данные, необходимые для расчетов, приводятся в руководстве до эксплуатации того или иного приспособления.

Разметка нулевого уровня полов

После того, как с помощью гидроуровня, обычного или ротационного лазера был размечен уровень горизонта, на высоте 1,0-1,5 метра от существующих полов, можно сделать отбивку нуля для выполнения бетонной заливки. Для этого во всех помещениях необходимо выполнить измерение высоты от основания до нанесенной ранее на стену линии.

Там где высота будет наименьшей, следует отступить от поверхности на 30 мм, измерить расстояние до линии горизонта и запомнить его. В углу отмерить от линии горизонта контрольную высоту и вкрутить в стену саморез. В другом углу повторить эту операцию. Натянуть на саморезы шнур, который и покажет нулевой уровень пола.

После этого следует проверить, нет ли под натянутым шнуром мест, где расстояние до пола менее 30 мм. Если такие места есть, то во время выполнения работ была допущена ошибка и ее необходимо исправить.

Виды строительных уровней. Их преимущества и недостатки.

Строительные уровни условно можно поделить на ручные и лазерные. К ручным строительным уровням относятся: пузырьковый и колпачковый (гидроуровень, он же водяной уровень или отвес). Рассмотрим более подробно: для каких работ подходит тот или иной строительный уровень, его достоинства и недостатки.

Пузырьковый (реечный) уровень.

Самый популярный и широко известный измерительный инструмент. Большую популярность завоевали уровни с тремя колбами.

Конструкция: Основной элемент – планка из твердого материала. В нее вмонтированы прозрачные, стеклянные капсулы с пузырьком. На стекле ампулы (колбы) имеются измерительные метки (риски). Воздушный пузырь должен находиться в центре измерительных линий. Корпус бывает деревянный, алюминиевый и пластиковый. Широко используется уровень из алюминия. В колбах с пузырьком, как правило, находится технический спирт. В некоторых уровнях спирт подкрашивают и добавляют неон. Многие модели для удобства работы оснащены магнитами. Каждая отдельная ампула, установлена так, чтобы была возможность замерить горизонтальную и вертикальную плоскость, а также измерить плоскость, расположенную под углом 45 градусов.

Область применения. В профессиональной строительной работе и в быту.

Достоинства: простота в обращении, приемлемая цена, универсальный.

Недостатки: не подходит для масштабных работ.

Как настроить уровень строительный пузырьковый: перед использованием реечного уровня нужно проверить, что все ампулы закреплены и не имеют повреждений. Также необходимо проверить точность уровня. Для этого устанавливаем уровень на ровную горизонтальную плоскость. Делает отметку (риску) на месте пузырька в колбе. Переворачиваем уровень на другую сторону. Пузырек в колбе должен находиться на том же самом месте. Если уровень имеет несколько колб, проверять точность необходимо каждой колбы.

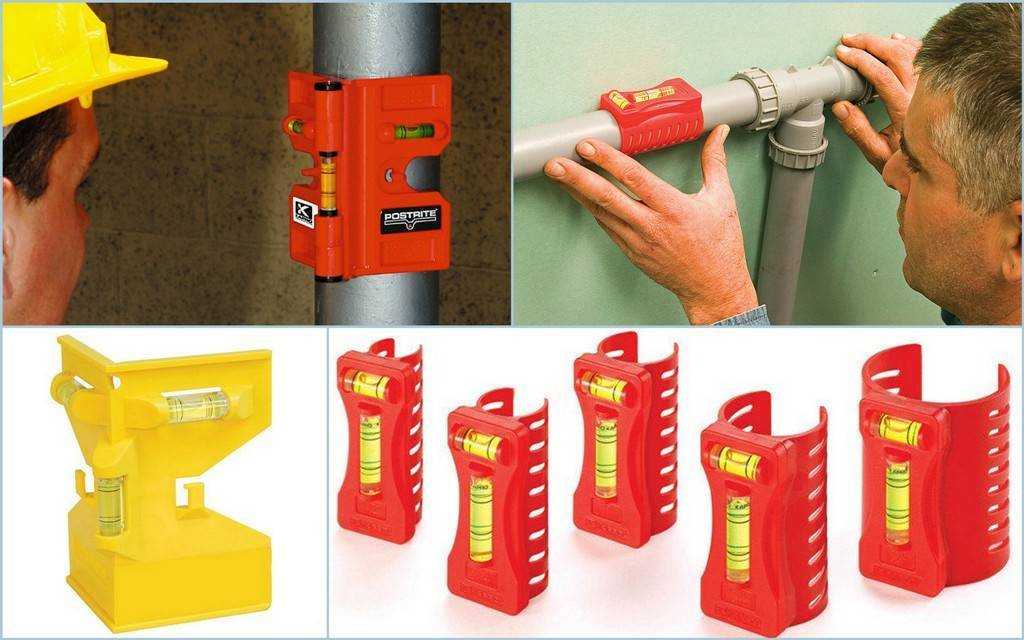

Трубный уровень.

Относится к разновидностям пузырькового уровня.

Конструкция: имеет вид полухомута со встроенной колбой. Может быть складным.

Область применения: используют для укладки труб и профиля.

Достоинства: компактен, имеет не большой вес, укомплектован фиксаторами на поверхности.

Недостатки: узкая специализация.

Перед использованием уровня нужно удостовериться, что все колбы закреплены, и не имеют повреждений. Принцип проверки точности инструмента аналогичен проверке пузырькового уровня.

Гидроуровень (водяной строительный уровень).

Один из точных измерительных инструментов.

Конструкция: две прозрачные трубки со шкалой, соединены мягким и гибким шлангом.

Область применения: для выравнивания горизонтальной поверхности большой площади.

Достоинства: простота в обращении и невысокая стоимость.

Недостатки: узкая специализация. При хранении и при заполнении емкости необходим навык. Для работы требуется компаньон. Работа при температуре выше 0°С.

Перед использованием трубку промывают мыльным раствором, а затем заполняют водой

Важно, чтобы в трубку не попал воздух, иначе замер будет с погрешностью. Точность работы проверяют замером жидкости в двух емкостях. Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня

Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике

Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня. Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике.

Лазерный строительный уровень.

Профессиональный строительный измерительный инструмент. Широкую популярность приобрел электронный лазерный уровень. Это самый точный строительный уровень на сегодняшний день.

Конструкция: в основе уровня – лазерный излучатель. Этот луч располагается параллельно подошве уровня. Лазерный уровень может крепиться на магнитах, штативах, кронштейнах. Многие модели имеют жидкокристаллический экран и встроенную память.

Область применения: используется в профессиональной сфере.

Достоинства: высокая точность измерения. Универсален. Компактен.

Недостатки: сложность в управлении. Высокая цена.

Перед работой с лазерным уровнем в обязательном порядке ознакомитесь с инструкцией. Электронные уровни оснащены системой автоматического выравнивания. Работает уровень на пальчиковых батарейках, поэтому чтобы результаты были точными, следите за состоянием заряда в батарейках.

Удачного выбора!

Самостоятельное изготовление

Для изготовления устройства из подручных материалов потребуется трубка, диаметр которой равняется 8-10 мм. Дополнительно потребуются шприцы. Длина шланга зависит от площади помещений. Пошаговая сборка гидроуровня:

• пропуск через шланг мыльного раствора, что позволяет избавиться от остатков производственного масла;
• обрезка поршней от шприцев ножом;
• расширение отверстий шприца до диаметра шланга;
• установка иглы в соответствующие трубки.

Другой способ сборки инструмента заключается в применении прозрачного шланга и отказа от колб. На кончиках шланга выполняется сантиметровая разметка маркером. Чтобы устройство работало правильно, выпускают воздух из шланга. Система заполняется водой. Концы шланга поднимают вверх. На трубку надавливают ногой в месте, куда поднялись пузырьки.

Это интересно: как пользоваться строительным уровнем.

Отметки соединяют ниткой. Предварительно её натирают мелом либо грифелем. Её оттягивают в центре на 1 сантиметр, а затем отпускают. Нитка должна оставить ровный и прямой след. Специалисты советуют заливать в гидроуровень чистую воду, в которой содержится незначительное количество пузырьков. Если система используется при минусовой температуре, применяют незамерзайку. По завершении работ жидкость сливается.

Чтобы сделать отметки точно, применяют карандаш, заточенный хорошо. При выполнении работ нужно избегать перегибов. Рекомендуется переносить устройство в открытом состоянии для предотвращения разрывов. Шланг хранят вдали от солнца.

Специально для вас:

Приспособления для кладки кирпича своими руками

Как сделать ручной бур для столбов под проделку отверстия

Как сделать ручной бур для земли своими руками

Строительный уровень: как правильно пользоваться инструментом

Изготовление садового бура своими руками в домашних условиях

Как выбрать бензобур для земляных работ

Как пользоваться пузырьковым уровнем с тремя пузырьками

Работать с пузырьковым уровнем легко, и горизонтальная и вертикальная капсулы редко вызывают вопросы. Замеры проводят, прикладывая приспособление к плоскостям, как при проверке и настройке. Точно так же наблюдают за положением пузырька, он должен находиться по центру, если поверхности ровные.

Но правила использования наклонной ампулы не так очевидны. Предназначен этот глазок для проверки угла плоскости. Рядом с ним обычно есть поворотный механизм, позволяющий настроить ампулу для произвольного определения наклона.

В бюджетных устройствах третья капсула не регулируется и позволяет измерить только угол в 45°

Использование третьего пузырька происходит по такому алгоритму:

• наклонную колбу при помощи винтов устанавливают в нужное положение, ориентируясь на специальную градуированную шкалу;
• прибор прикладывают к измеряемой поверхности;
• проводят проверку воздушного пузырька в глазке.

Если он занял центральное положение, то наклон соответствует нужному углу, установленному при настройке колбы. Если пузырек отклоняется, то поверхность требует выравнивания.

Как пользоваться

Для того чтобы точно произвести контроль плоскостей нужно знать, как правильно располагать уровень. Прикладывают инструмент «рабочей плоскостью». Обычно эта плоскость не обработана. То есть не окрашена и не покрыта каким нибудь другим защитным покрытием. Пузырьковый строительный уровень выполняет две функции ‒  контроль горизонтальных и вертикальных плоскостей.

Горизонтальные

Кладем уровень на проверяемую горизонтальную поверхность и смотрим, чтобы пузырек в колбе находился строго между двумя метками на стекле.

Отклонение даже в 0,1 мм может дать существенный перекос по всей длине контролируемой плоскости. Если пузырек отклонен в левую сторону, нужно добавить к плоскости с правой стороны. Если отклонение вправо, то с левой стороны.

Вертикальные

Вертикальные плоскости контролируются по аналогии с горизонтальными. Разница в том что процесс регулируется колбой для вертикальных измерений. Если пузырек уходит от стены, значить нужно добавить штукатурки и наоборот.

Работа с пузырьковым уровнем требует повышенного внимания. Поэтому нужно проявить терпение для успешных измерений.

Конструкция пузырькового уровня

Что представляет собой строительный уровень пузырькового типа, знают даже те, кто впервые взял прибор в руки. Корпус инструмента имеет прямоугольную конструкцию, и изготавливается он из таких материалов, как пластик, металл, алюминий, дерево и прочие. Нижняя грань на приборах среднего и высокого качества имеет фрезеровку, позволяющая удалить неровности на поверхности, к которой прикладывается инструмент.

Второе название пузырькового уровня звучит как ватерпас. В конструкции корпуса этого измерительного прибора размещается стеклянная колба (одна, две или три), посредством которой и происходит выполнение измерительных манипуляций. Колба заполняется жидкостью, в качестве которой выступает спирт или дистиллированная вода. Реже используется масло.

Обычная вода не применяется, так как она имеет свойство испаряться при высоких температурах и замерзать при минусовых показателях термометра. Колба заполняется жидкостью на 95%, а остальные 5% — это воздух. Именно этот воздух является главным ориентиром измерительного прибора — называется капелька.

Для чего в конструкции инструмента применяется разное количество колб? Наличие в конструкции прибора 2 или 3 стеклянных колб расширяет возможности инструмента.

• Одна колба применяется для измерения горизонтальной плоскости с размерностью в 180 градусов
• Две колбы нужны для того, чтобы измерить не только горизонтальную плоскость, но и вертикальную направляющую на 90 градусов
• Три колбы на приборе нужны для того, чтобы выполнять более сложные работы. Третья колба позволяет проводить измерения углов наклона. Третья колба крепится под углом 45 градусов или может иметь функцию поворота

Колбы крепятся внутри корпуса, а для снятия точных замеров, на стекло ампулы наносится разметка в виде рисок. Перемещение воздуха за пределы отметок говорит об отклонении поверхности от прямолинейного ориентира. На фото ниже представлен пузырьковый уровень с обозначениями главных конструктивных элементов.

Это интересно!Пузырьковым этот вид измерительного инструмента называется потому, что главным элементом измерений выступает пузырек с воздухом, находящийся в стеклянной колбе.

Текст видео

Прекрасная альтернатива гидроуровня – лазерный уровень – https://goo.gl/RkmMuN Как пользоваться гидроуровнем! В наш век, когда при строительстве мы используем новейшие технические приспособления, такие как лазерный уровень, старые проверенные инструменты уходят в кромешную тень! Всё меньше простых людей умеет, да и хочет знать, как устроенны строительный отвес, гидроуровень и угольник. Так нельзя – это не правильно! И канал «Парни из Камня» не хочет забывать наработки наших предшественников в строительстве. Яркое видео №97 – «Как пользоваться гидроуровнем»! Гидроуровень с виду простенький гибкий шланг и не более того, если Вы, конечно, не знакомы с трудами Паскаля. Правильно, закон сообщающихся сосудов в действии! При таких знаниях шланг (гидроуровень) легко превращается в очный инструмент для нахождения горизонта! При строительстве фундамента на открытом пространстве – лазерный уровень бесполезен, при севших батарейках – работать с лазером не выйдет. А работа наша не должна стоять! Смотрите видео №97 «Как пользоваться гидроуровнем», не забывайте наставления масонов!

Читать также: Как работать краскопультом видео

Инстаграм – молодой портал, но там сгодятся фоты о работе с гидроуровнем – https://www.instagram.com/guys_stone_/ Йоу, для Вас и только Вас, видео о том, как при заливке фундамента правильно пользоваться гидпроуровнем – https://www.youtube.com/c/Guysstone И Вконтакте теперь весь на ушах! Видео №97 о захватывающем устройстве гидроуровня – https://vk.com/guysstone

Коллекция нашего канала просто потрясает! К видео о гидрашке мы предлагаем еще три выпуска необходимых Вам на вашей стройке: №1 Работа с гидроуровнем поможет определиться с чего начать ремонт где захотите –

О, гидроуровень! Мы помни, как работать с тобой!

How to use the hydro level! In our age, when in the construction we use the latest technical devices, such as laser level, the old proven tools go into total shadow! Fewer ordinary people can, and wants to know how the dispensation plummet, hydro level and square . So you can not – it’s not prvilno! And the channel «Men of Stone» does not want to forget the achievements of our predecessors in the construction of . Bright Video №97 – «How to use the hydro level»! Gidrouroven seemingly simple hose and no more than that, if you are, of course, are not familiar with the works of Pascal. That’s right, the law soobschayaschihsya vessels in action! #Гидроуровень #КирпичнаяКладка #Инструмент

Строитель 4 разряда

Гидроуровень является строительным инструментом, который используется для определения уровня поверхности, расположенной на определенном расстоянии. Внешне прибор напоминает гибкую трубку со шкалой. Перед тем как пользоваться водяным уровнем, рекомендуется ознакомиться с принципом его работы. В его основе лежит закон Паскаля о сообщающихся сосудах. Определение уровня производится относительно положения горизонта.

Читать также: Граверный инструмент по металлу

Описание и характеристики инструмента

Водяное устройство состоит из шланга и двух резервуаров. Его применяют при монтаже подвесного потолка, заливке стяжки. Он помогает выровнять предметы, расположенные в различных помещениях.

Для упрощения работы с гидроуровнем рекомендуется использовать трубки с большим диаметром. Они обеспечивают легкое прохождение воды. Оптимальная длина трубки — 3-30 м. Водяной инструмент весит до 1 килограмма. Работать с водяным уровнем смогут не только специалисты, но и начинающие строители.

Чтобы проверить точность работы устройства, соизмеряется жидкость в двух ёмкостях. Чтобы отметить заданную высоту на объекте, один резервуар держится в определенной точке, а второй — перемещается в пространстве.

В этом видео вы узнаете как работать с гидроуровнем:

На крупных строительствах используют лазерный уровень с лучом длиной в 100 метров. Чтобы определить отклонения в любой плоскости, используют пузырьковый уровень. Он представлен в виде прямого корпуса в 15-200 см с колбами и жидкостью. Учитывая положение пузырька, определяют угол наклона устройства относительно поверхности.

Выбор пузырькового уровня

Измерительные уровни, к сожалению, являются самыми популярными товарами у изготовителей некачественных и дешевых инструментов. Устройствами пользуются не только квалифицированные строители, но и обыватели. Изготовление строительного пузырькового уровня не такой уж сложный процесс. Однако, он требует точности и аккуратности, чтобы инструмент работал исправно. Но изготовители подделок, пользуясь неосведомленностью простых обывателей, предлагают некачественные инструменты, показаниям которых доверять не стоит.

Выбирая пузырьковый строительный уровень, следует руководствоваться предложениями известных и хорошо зарекомендовавших себя марок:

• Kapro;
• Ермак;
• Gross Laser;
• Лидер;
• Stabila;
• Bosh;
• Shark (Израиль);
• JYC.

Кроме выбора марки, для совершения правильной покупки пузырькового инструмента нужно знать множество нюансов и уметь отличать качественную модель от подделки.

Вначале, стоит определить, какой длины должен быть уровень. Этот выбор обусловлен целями и характером задачи, для которой покупается инструмент. Для выравнивания поверхностей и проведения работ по отделке нужен уровень длинного размера. Небольшие декоративные работы можно проводить с помощью уровня небольшого или среднего размера. Для бытовых работ можно обойтись уровнем длиной в 50-60 см.
Перед покупкой прибора следует внимательно осмотреть стеклянные части инструмента. Все емкости должны быть целыми. Далее, следует проверить насколько прочны крепления уровня. Конструктивные части должны быть жестко закреплены и не шататься. Однако, выпускаются модели, у которых имеется возможность регулировать прозрачные капсулы. Наличие этой особенности весьма спорно. С одной стороны, уровень можно подстроить под специфику измерения, а, с другой стороны, эта особенность делает инструмент уязвимым к механическому воздействию

Профессионалы обычно работают с измерительными устройствами с жестко закрепленными частями.
Осмотрев прозрачные ампулы, стоит обратить внимание на находящие в них пузырьки воздуха и нанесенные на них отметины. Они должны быть хорошо читаемы

Лучше всего когда контрольные отметины нанесены не снаружи, внутри прозрачной капсулы. Иначе при активной работе отметки могут стереться.
Важным фактором, на который стоит обращать внимание, это материал основы уровня. Инструмент должен быть прочным и иметь тяжелый вес. Самые лучшие модели это инструменты, имеющие ребра жесткости. Вообще, дизайн и форма уровня различны у каждого изготовителя и этот фактор не влияет на качество работы инструмента.
Проведя внешний осмотр, прибор нужно проверить. В специализированных магазинах имеются стенды для этой цели. Они имеют идеально ровную поверхность. Но если такого стенда нет, то проверить устройство все равно можно. Инструмент помещают на горизонтальную плоскость и замечают местоположение пузырька в прозрачной емкости. После чего устройство переворачивают и на 180 градусов и ставят опять на место. Пузырек должен быть на том же самом месте.
Без ровной поверхности проверить работоспособность инструмента невозможно. Если проверить в магазине не получается сразу, то следует сохранить чек от покупки и проверить точность инструмента с помощью другого устройства. Проверочные измерения можно провести нивелиром или лазерным уровнем. Следует проводить проверку даже фирменных пузырьковых уровней, потому что в процессе транспортировки можно не избежать встряски.
