Бытовой вытяжной канальный вентилятор с обратным клапаном

Характеристики вентиляторов

Правильно подобрать вентилятор с таймером, не зная его основных характеристик, невозможно

Поэтому перед покупкой рекомендуется обратить внимание на параметры, влияющие на эффективность работы и долговечность оборудования

Уровень производительности. Для того чтобы определить необходимую мощность прибора, следует рассчитать объем помещения и результат умножить на восемь. Полученное значение – минимальная производительность устройства.

Наличие посторонних шумов и допустимые нормы. В продаже представлены устройства с шумопоглотителями и без них. Уровень шума, который вентилятор создает во время рабочего процесса, указывается в паспорте устройства.

В том случае, если указанное в документах значение выше, чем 35 дБ, такой прибор покупать не стоит.

Способ управления. Таймеры могут отличаться по принципу ввода необходимых параметров: кнопки, поворотное механическое реле или пульт дистанционного управления. Пользователи должны самостоятельно выбрать для себя наиболее подходящий вариант.

Наличие датчика влажности. Не все устройства оборудованы такой опцией. Но ее наличие позволяет настроить работу вентилятора в зависимости от влажности воздуха в помещении.

Какой вытяжной вентилятор лучше купить

По основным критериям можно выбрать хорошую модель, соответствующую современным требованиям пользователей. Чтобы определить, какой лучше подойдет для конкретного помещения, стоит учесть:

  1. Уровень влажности. Повышенный показатель – в ванных комнатах, в кухнях или санузлах, как правило, влажность умеренная.
  2. Площадь комнаты. Если рекомендуемая площадь меньше фактической, вентилятор хуже справляется со своей задачей и медленно проветривает.
  3. Необходимость в наличии обратного клапана – для помещений, в которые активно поступает холодных воздух из вентиляции, а также в случае установки кондиционера или других устройств очистки воздуха.

Источник

Как правильно выбирать

По мнению специалистов, лучше всего под стандартный вертикальный канал подбирать центробежный вентилятор, его производительность будет близка к реальным показателям. Канальные хорошо подходят для подвесных потолков, там их можно спрятать. Осевой вид подходит для верхних этажей многоквартирных домов, поскольку на нижних этажах производительность такого устройства будет очень низкой.

Важным моментом является функциональность вытяжного вентилятора, они бывают двух типов — автоматические и стандартные. К стандартному типу относятся все виды осевых вентиляторов с обратными клапанами, которые блокируют поступление отработанного воздуха ванной комнаты. Принцип работы таких устройств очень простой, во время включения света он начинает работать и происходит вытяжка воздуха, как только свет выключается, отключается и вентилятор. Если уровень влажности в ванной комнате очень высокий, то такое устройство не сможет справиться с задачей за короткий промежуток времени.

Автоматические приборы можно назвать боле совершенными, поэтому и стоят дороже. Они укомплектованы специальным таймером, который позволяет установить время работы данного вентилятора. После выхода из ванной комнаты вентилятор продолжает работать еще в течение 25 минут, а потом в автоматическом режиме отключается.

Если установлен таймер и датчик показателя влажности, вентилятор будет сам включаться, когда уровень влажности будет превышать заданную норму и затем после заданного промежутка времени отключаться.

Есть также вытяжные вентиляторы, которые могут работать в системе вентиляции, когда она связывает ванную комнату с кухней. Они оснащены обратным клапаном, поэтому будут эффективно вытягивать воздух из ванной и не позволять ему при этом поступать в кухню.

Дополнительные функции

Такие элементы в оснащении современных вентиляторов помогут создать более комфортные условия для эксплуатации устройств в ванной комнате.

  1. Вентиляторы с таймером позволяют установить время, в зависимости от выбранной программы. Эта функция очень удобна, даже после отключения света вытяжка воздуха будет продолжаться в течение нескольких минут.
  2. Датчик влажности удобен тем, что с его помощью можно выставить нужный уровень влажности, после чего прибор сам будет включаться и отключаться в зависимости от этих показателей.
  3. Обратный клапан препятствует попаданию воздуха из других каналов, которые могут быть с ним связаны общим воздуховодом.
  4. Подсветка в некоторых моделях очень удобный элемент, выполняется сразу две функции — служит светильником и красивым вентилятором.
  5. Есть модели, в которых могут быть установлены часы на лицевой части панели. Это очень удобно, поскольку сразу можно увидеть время и не потерять счет драгоценных минут.

13 Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

13.1 Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

13.2 Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

«>

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Воздухообмен в помещениях

Длительное время использование естественной вентиляции считалось наиболее оптимальным способом обеспечения воздухообмена. До сих пор большинство домов использует именно этот принцип, поскольку система характеризуется простотой устройства и не требует затрат энергии для перемещения объемов воздуха.

Воздухообменная система решает ряд важных задач:

  • поступление свежего атмосферного воздуха;
  • удаление продуктов неполного сгорания бытового газа;
  • устранение неприятных запахов;
  • удаление углекислого газа;
  • снижение температуры в помещениях;
  • регулирование влажности.

Естественная вентиляция разрабатывалась при повсеместном использовании окон с деревянными рамами. Оконные проемы имели достаточное количество щелей, чтобы обеспечить смену требуемых объемов воздуха. Ситуация существенно усложнилась при появлении и широком распространении стеклопакетов, в конструкции которых предусмотрено использование высокоэффективных уплотнителей. Ставший герметичным оконный проем перестает пропускать уличный воздух, что может полностью нарушить работу вентиляции.

Более дорогие модели современных окон снабжены специальными клапанами для проветривания. Однако стоимость таких конструкций побуждает покупателей отказываться от продвинутых моделей и отдавать предпочтение более дешевым.

В результате первыми страдают помещения, в которых по проекту размещены вентиляционные выходы:

Кухня

Здесь особенно важно удалять продукты сгорания бытового газа, если дом газифицирован. От этого зависят здоровье и безопасность пребывания человека в помещении в процессе приготовления пищи

Работа четырех конфорок газовой плиты требует обмена не менее девяноста кубических метров воздуха в час. С этим объемом не всегда справится вентилятор вытяжки, а подобранная правильно вытяжная вентиляция обязательно решит проблему.
Ванная комната. Использование больших объемов воды создает повышенную влажность. Неэффективно работающая вентиляция не только снижает удобство пользования ванной, но и способствует появлению плесени, активно размножающейся в теплой и влажной среде.
Туалет. Здесь требуется повышенный воздухообмен для обеспечения свежести.

Есть и еще одна проблема, негативно сказывающаяся на воздухообмене. Вентиляционные каналы за длительное время эксплуатации накапливают на своих стенках значительное количество жира, пыли, копоти и других загрязнений. Ближайший выход воздуховода в квартире можно очистить и самостоятельно, а вот вертикальные каналы недоступны.

Помимо этого, жильцы не вправе самостоятельно их обслуживать — чисткой может заниматься только организация, которой доверена эксплуатация здания. Многие компании игнорируют решение этого вопроса, поэтому вентиляционные каналы остаются неочищенными в течение десятилетий. В результате часто можно столкнуться с затрудненным отводом воздуха даже при открытых окнах.

Решить проблему некачественного воздухообмена может переход к принудительной вентиляции. Проще всего прибегнуть к установке в штатные отверстия воздуховодов обычных вентиляторов.

Рекомендации по выбору

В продаже можно встретить столько видов, типов и разновидностей шлепанцев, что можно впасть в ступор: что купить? Знание критериев выбора поможет вам принять решение:

  • для естественной вытяжной вентиляции нужны заслонки, открывающиеся под слабым напором воздуха: диафрагменные или гравитационные с одной лопастью;
  • Производительность демпфера (обозначается Kvs, измеряется в м3 /ч) должна составлять
  • материал, из которого изготовлено оборудование. Для бытовых целей оптимальным вариантом является пластик. Металл покупают только в двух случаях: стоит диафрагма или заслонка с электрическим или ручным управлением;
  • по форме и размеру устройство должно свободно помещаться в существующее вентиляционное отверстие (воздуховод). Поэтому, прежде чем отправиться в торговую точку, необходимо произвести соответствующие замеры вытяжки: определить диаметр, если воздуховод круглый, и ширину вместе с высотой, если он прямоугольный или квадратный;
  • При плохой тяге эффективный воздухообмен возможен только при принудительной вентиляции. Вентилятор может быть установлен как на приток – положительное давление в частном доме или квартире будет нагнетаться в вытяжной канал, так и на вытяжку. Однако во втором случае необходимо, во-первых, установить запорные вентили на оставшиеся вытяжные окна, а во-вторых, определить возможности вытяжного канала в управляющей компании, чтобы избыточный поток воздуха – не появился в квартирах выше. Например, если вы установите обратный клапан с электроприводом для вентиляции на кухне, то повышается вероятность обратного потока в туалет и ванную комнату не только из вентиляционной шахты, но и из воздуха, используемого на кухне в вашей собственной квартире;
  1. для кухни – 60-90 м3/ч;
  2. ванная комната – 25 м3/ч;
  3. WC – 25 м3/ч;
  4. совмещенный санузел – 50 м3/ч. Данные о количестве приточного воздуха при естественной тяге указываются в паспорте.

Место установки – многие приборы при отрицательных температурах не работают, например, “бабочка”.

Преимущества и недостатки

Для вытяжных вентиляторов такого типа характерны следующие преимущества:

  • возможность установки в санузлах любого размера;
  • совместимость с воздуховодами всех типов;
  • наличие моделей для установки на потолке или на стене;
  • использование высококачественных материалов для изготовления;
  • бесшумное функционирование;
  • надежная защита от проникновения влаги внутрь корпуса, что позволяет избежать короткого замыкания;
  • наличие в некоторых моделях датчиков влажности, движения и таймеров;
  • двигатель работает от напряжения 12 В.

Из недостатков можно выделить только высокую стоимость, но с учетом длительного периода эксплуатации этот минус становится не таким значимым.

Типы вентиляторов

Для того, чтобы правильно выбрать комнатный вентилятор, необходимо разобраться с видами устройств. Итак, эти бытовые электроприборы для дома могут быть следующими:

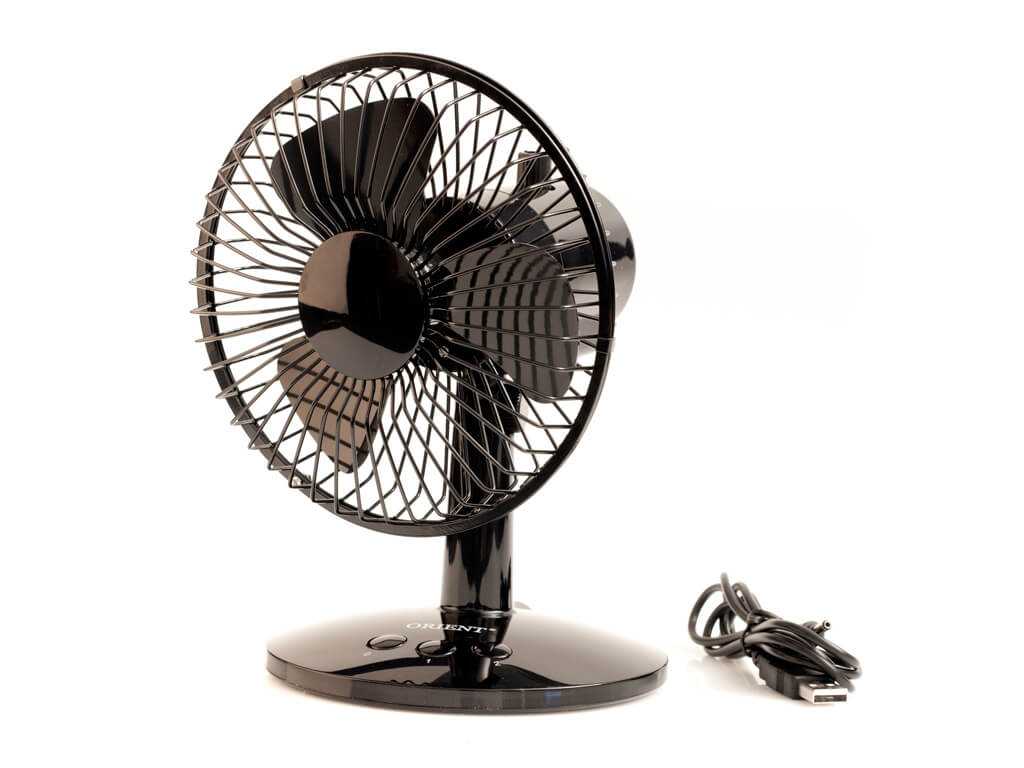

  • настольные;
  • напольные;
  • канальные;
  • потолочные;
  • настенные.

Также вентиляторы могут отличаться по конструкции (для дома чаще всего выбирают осевые и тангенциальные модели, для производства – радиальные (центробежные) приборы), по способу закрепления и уровням защиты. Однако, для выбора комнатных устройств, эти технические характеристики практически не имеют никакого значения, поэтому мы не будем на них останавливаться подробно.
Если Вы хотите выбрать вентилятор для жилой комнаты в доме или квартире, следует приобрести напольный, настольный или потолочный вариант. Настольные и потолочные модели бывают только осевыми, а напольные изделия могут еще быть тангенциальными. Последние выполнены в виде колонны и обладают многими полезными функциями:

  • увлажнитель воздуха;
  • термодатчик;
  • пульт управления;
  • нагрев воздуха в комнате.

Учтите, что если Вы решили выбрать напольное тангенциальное устройство, его цена будет выше чем у других разновидностей. Помимо дополнительных функций и параметров, колонный вентилятор стильно выглядит и является одним из самых безопасных вариантов для дома.

Напольные осевые вентиляторы – явные лидеры по продажам среди остальных разновидностей уже многие годы и являются классическим примером прибора для охлаждения комнаты. Большие лопасти, которые обеспечивают сильный обдув, возможность переключать скорости, устойчивость и наличие поворотного механизма — все это гарантирует стабильность выбора этого товара и положительные отзывы покупателей о нем

Если Вы решили выбрать эту стандартную модель, обратите внимание на то что лопасти обязательно должны быть полностью закрыты сеткой для безопасности (особенно если у Вас есть дети или животные)

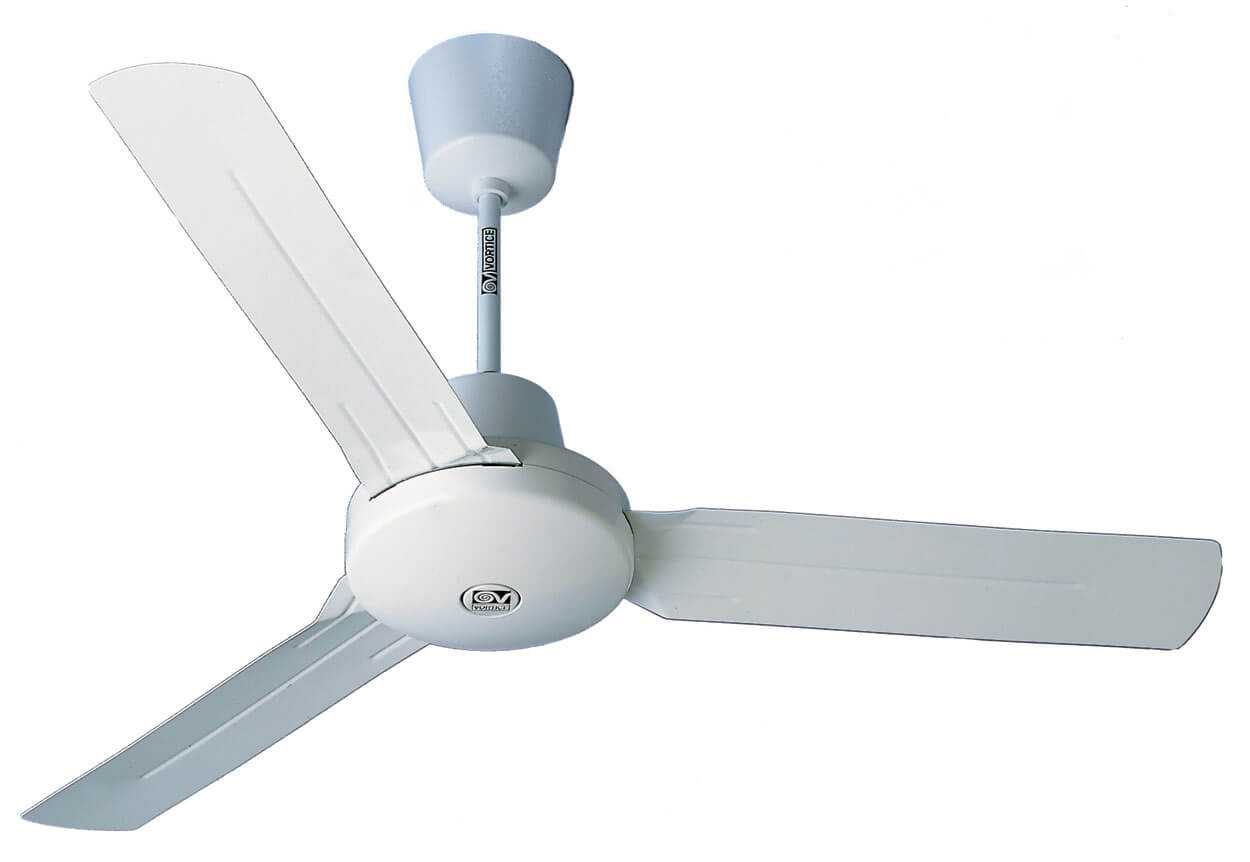

Намерены выбрать мощный, но тихий вентилятор? Потолочные модели будут как нельзя кстати! В то время как стандартные изделия обладают мощностью около 50 Вт, потолочный вариант имеет силу до 250 Вт. Лопасти электроприбора не крутятся быстро, однако благодаря большой мощности, Вы всегда будете чувствовать приятную прохладу в жаркие дни. Такое изделие особо популярно для размещения над обеденным столом или кроватью. Также нередко потолочные приборы покупают для террасы или летней кухни в загородном доме.
Что касается настольных моделей, здесь все предельно ясно. Главным преимуществом, из-за которого можно выбрать настольный вентилятор, является маленький размер, удобство эксплуатации и дешевая цена. Это изделие удобно брать с собой в поездки, и оно отлично выручит в особо жаркий день. Учтите, что у таких вентиляторов слабый обдув, и они довольно часто ломаются.

Если для жилой комнаты следует выбрать обычный бытовой прибор, то для кухни, ванной комнаты и туалета необходимо купить специальный вытяжной вентилятор, который устанавливается в вентиляционное отверстие в стене. Он выполняет не такие функции как стандартное устройство и приобретается для удаления влажного воздуха после купания, неприятных запахов после приготовления пищи и т.д. По возможности остановите свой выбор на приборах с контролем температуры и влажности, внимательно отнеситесь ко всем нюансам монтажа.

Какой вентилятор лучше выбрать

Прежде чем покупать вентилирующее устройство для дома, нужно знать, на какие параметры необходимо обращать внимание. Итак, советы специалистов при выборе бытовых вентиляторов:

Итак, советы специалистов при выборе бытовых вентиляторов:

Размер лопастей. Оптимальный диаметр рекомендуется от 10 до 15 см, при этом они должны предохраняться экраном с небольшими отверстиями.
Мощность. Чем больше данный показатель, тем больший объем сможет обработать это устройство.
Уровень шума

На такой параметр особенно нужно обращать внимание при покупке дешевых моделей.
Функциональность. Большинство вентиляторов выполняют дополнительные функции, такие как ионизация, подогрев, они также имеют таймер, дистанционный пульт и другое.
Управление

Сенсор или кнопочная навигация.
Обдуваемое пространство. Наибольшая площадь для таких охлаждающих устройств составляет 50 м2.
Угол поворота. Многие модели имеют угол наклона 45-360 градусов.
Режимы. Разные скорости при движении воздушного потока очень важны, так как этим создается комфортность при нахождении в помещении.
Расположение вентиляторов. По месту размещения приборы бывают оконные, настенные или потолочные.

Рассмотрим более подробно, какие модели лучше все подойдут для санузла и кухни.

Кухня

Кухонные вентиляторы для вытяжки должны обладать высокой мощностью, способной не только обновлять воздух на кухне, но и выдерживать высокие температуры. Таким подходящим устройством является модель Wolter KA KATD 225-4 Stb.

При этом прибор для вытяжки на кухне обладает следующими параметрами:

  • производительность – 2 700 м³/час;
  • уровень шума – до 25 дБ;
  • мощность двигателя – 760 Вт;

А также для кухонных вентиляторов характерно то, что они выдерживают температуру движущегося воздуха до 95 градусов.

Принцип работы кухонной вытяжки – важный критерий выбора

Следующий критерий, на который следует обратить внимание, – принцип, по которому осуществляется очистка. Задача любого вытяжного устройства – забрать из кухни воздух с водяными парами, молекулами запахов, частицами жира, дыма и другими загрязнителями

После этого вытяжки с разными принципами работы действуют таким образом:

  1. Проточные, или прямоточные устройства, направляют воздушный поток через простую систему фильтров, а затем через воздухопроводный канал делается отвод в общую систему вентиляции дома. Проточная система обеспечивает высокое качество удаления вредных примесей из воздуха, но монтаж воздуховода для кухонной вытяжки сопряжен с трудностями и не всегда бывает возможен.
  2. Рециркуляционные вытяжки гонят загрязненный воздух через сложную систему фильтрующих картриджей, затем очищенный воздух, из которого убрана большая часть загрязнений, возвращается на кухню. Циркуляционные вытяжные устройства компактнее, с их монтажом справится даже начинающий мастер. Но неудобны они тем, что в процессе эксплуатации придется периодически менять фильтрующие картриджи.

Модели ретро вытяжек для кухни реализовали только один принцип очистки. В современных разновидностях чаще всего имеется возможность переключения с одного способа на другой.

Что лучше: встроенная или купольная вытяжка?

В магазинах бытовой техники предлагается много разновидностей вытяжек. Часть из них монтируют на стену или крепят к потолку (купольные, плоские и наклонные модели), другие встраивают снизу в кухонную мебель.

Все эти варианты имеют свои особенности, которые необходимо учитывать, когда будете выбирать вытяжку:

  1. Плоские модели с настенным креплением считаются классическим вариантом вытяжного устройства. Они легко монтируются к стене, вписываются в интерьер любого стиля, не занимают много места. Компактность корпуса обусловлена применением рециркуляционного принципа очистки.
  2. Купольные настенные модели снабжены сверху высоким конусным или граненым куполом, от которого отходит вертикальный вытяжной канал. Большинство покупателей выбирают именно купольные модели вытяжек. Причина такой популярности – высокое качество удаления вредных примесей из воздуха и дизайнерская адаптивность (такие устройства можно вписать в интерьер с практически любым дизайном).
  3. Наклонные – последнее слово в создании вытяжек с настенным креплением. Их рабочая поверхность расположена не параллельно плите, а под наклоном. За счет такой компоновки канал, по которому уходит удаляемый воздух, сужается, что увеличивает скорость потока и повышает КПД вытяжки. Наклонная вытяжка отлично смотрится в современных стилях, но плохо подходит к классике, кантри, провансу.
  4. Встраиваемые модели размещаются внизу навесного модуля гарнитура. Такие системы занимают мало места и почти незаметны, что позволяет их использовать на кухнях с любым оформлением.

Оконные вентиляторы

Бытовые модели вентиляторов для установки на окнах характеризуются экономным потреблением энергии (не более 15-25 Вт), небольшими размерами и низким уровнем шума. Оконный вентилятор стандартных размеров совершает около 3 000 оборотов в минуту.

Учитывая, что часть устройства предназначена для постоянного нахождения на открытом воздухе, производители обеспечивают таким приборам соответствующий набор характеристик:

  • Корпус и некоторые внутренние детали выполняются из пластика, устойчивого к перепадам температур. Рабочий диапазон составляет от -50 до +50°С.
  • Вентилятор обладает большой прочностью, устойчив к УФ лучам.

Для эксплуатации прибора в зимний период, рекомендуется модель, оснащенная специальными жалюзи. Во время работы шторки жалюзи открываются, обеспечивая беспрепятственный ток воздуха. После выключения, шторки плотно замыкаются (для этого в конструкции предусмотрены плотные резиновые прокладки), препятствуя проникновению холодного уличного воздуха.

Альтернативой жалюзи может служить крышка. В некоторых моделях при закрытии крышки устройство автоматически прекращает работу, что существенно упрощает процесс управления прибором.

Особенности установки вентиляторов

Вентилятор данного типа устанавливается в отверстие вентиляционной шахты, которая находится непосредственно в том помещении, в котором его и монтируют, например, в ванной комнате.

Перед началом работ вентиляционную систему следует проверить на работоспособность. Если она забита мусором, или соседи самовольно установили какие-то перемычки, вентилятор не сможет выполнять свои задачи

Важно соблюдать оптимальную геометрию вентиляционного окошка, слишком маленькое не позволит проходить достаточному потоку воздуха, что негативно скажется на работе прибора

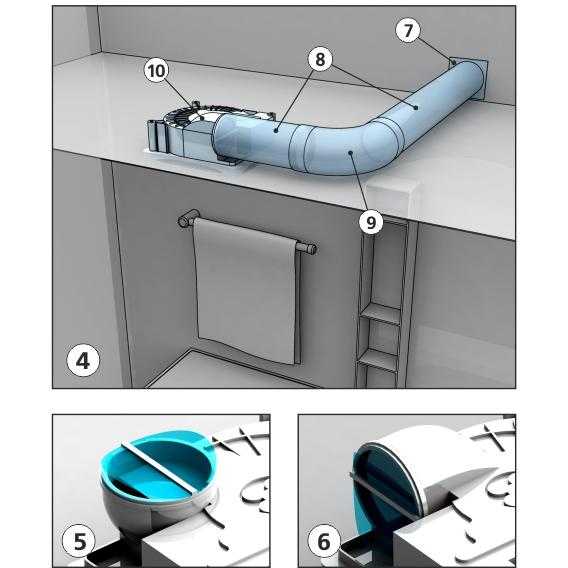

Установка вытяжного вентилятора

Монтаж вытяжного вентилятора с клапаном рекомендуется производить по следующему алгоритму.

  1. Окошко в шахте по своей геометрии необходимо привести в соответствие с вентилятором. Слишком маленькое с помощью перфоратора надо расширить до нужного размера. Если отверстие немного велико, его можно заделать монтажной пеной. Большое отверстие следует надстроить гипсокартоном или другими способами.
  2. В зависимости от схемы подключения контакты подводят на датчики, выключатели или на кнопку включения света. При отсутствии автоматики на приборе удобно сделать два выключателя: ручной и заведенный на свет. Всю проводку надо спрятать от прямого контакта с атмосферой, заштробив и убрав под штукатурку или в кабель-каналы.

Прибор необходимо вставить в окошко, хорошо зафиксировать крепежными элементами. Не должно быть люфта, перекоса и щелей. В случае необходимости  использовать герметизирующие материалы. Любые лишние отверстия будут пропускать воздух, делая бесполезной работу клапана. Сверху вся конструкция закрывается сеткой.

Итог всего вышеперечисленного: необходимо весьма скрупулезно подходить к выбору изделий с обратными клапанами, при этом обязательно учесть все нюансы вашей квартиры или собственного дома, расположение, чтобы монтаж устройства не нарушил вентиляцию всего помещения. Чтобы не допустить негативных ошибок, которые могут проявиться не сразу, а только после некоторого времени использования устройства, лучше обратиться к профессионалам и заказать установку в фирме, занимающейся обслуживание вентиляционных систем.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.
