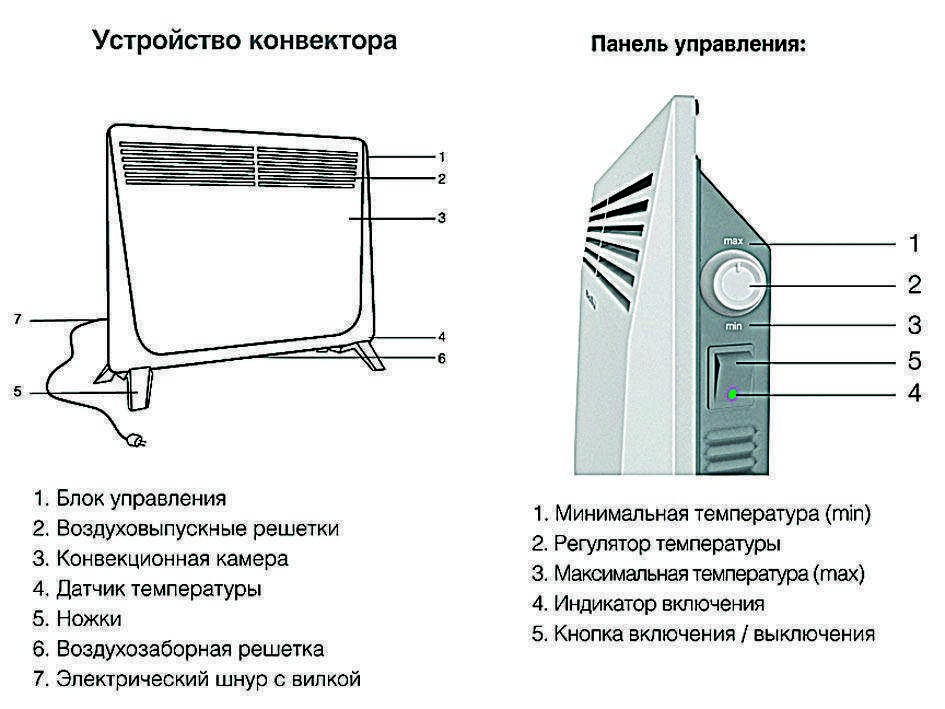

Устройство конвектора и принцип его действия

Рассчитываем необходимую мощность

Мощность — главный показатель, который нужно учитывать при выборе устройства. От нее зависит уровень производимого конвектором тепла. Расчет необходимой мощности:

1. Чтобы обогреть помещение размером от 10 до 12 кв. м с высотой стен 2,7 м, требуется 1 кВт при условии, что других отопительных систем в здании нет.
2. Если в здании установлен конвектор и есть другая отопительная система, то устройство сможет обогреть площадь комнаты размером до 24 кв. м.

Самой высокой мощностью обладают приборы больших габаритов. Чем больше устройство, тем сильнее мощность.

Кроме размера, теплоотдача устройства зависит от вмонтированного нагревательного элемента. Чтобы комната качественно прогревалась, при выборе мощности также учитывают, сколько в помещении установлено окон и где оно расположено (угловое или над подвалом). Если конвектор устанавливают на кухне, то достаточно аппарата с маленькой мощностью. Но для прогрева спальни таким обогревателем потребуется много времени. Поэтому используют более мощное устройство.

Плюсы и минусы оборудования

Достоинств у нагревательных конвекторов немало, которые говорят в пользу такого вида обогрева:

1. Простой монтаж и нехитрая работа. Приобретают прибор, устанавливают его на ножки, либо вешают на стену, подключают к электрической сети, и всё готово к работе. Остаётся немного подождать, пока прогреется воздух.
2. Длительный эксплуатационный срок, рассчитан на 15 лет и более. Какого-то особого обслуживания не требуется. Нужно только вовремя вытирать пыль, чтобы она не понималась с воздушным потоком вверх.
3. Несомненное достоинство — это сравнительно невысокая цена.
4. Вмешательство для поддержания температурного режима не требуется, он выставляется один раз, при включении и меняется по желанию.
5. Бесшумность в работе. Механические модели издают характерное пощёлкивание при срабатывании термостата, но электронные модели работают совершенно без звуков.
6. Простой принцип работы, при этом КПД доходит до 95 процентов.

Есть у приборов и недостатки, которые нужно учитывать:

1. Ощутимый расход электроэнергии;
2. Большие площади отапливать не целесообразно, в данном случае использовать принцип работы электрического конвектора отопления можно как дополнительный источник тепла.
3. Если вовремя не протереть пыль, то игольчатые нагреватели её сожгут с выделением характерного неприятного запаха.

Выбор электроконвектора с термостатом

Чтобы выбрать подходящий вариант, обратите внимание на следующие характеристики. Обратите внимание! Если в доме живет маленький ребенок, то настенная модель – предпочтительный вариант

Она не имеет острых углов, не переворачивается и отсутствует возможность обжечься

Размер. Если конвектор устанавливается под панорамными окнами, выберите высоту в 230-300 мм. Стандартный размер прибора 400-450 мм.
Тип термостата. Выбирайте электронное управление: обогреватель устойчивый к перепадам температуры, точный и бесшумный.
Способ установки. Если конвектор планируется повесить на стену, в комплект должны входить крепления для монтажа. Для расположения техники на полу модель с колесиками — наилучший вариант.
Мощность. Данный параметр зависит от тепловых потерь в помещении, режима и сезона эксплуатации.

Обратите внимание! Если в доме живет маленький ребенок, то настенная модель – предпочтительный вариант. Она не имеет острых углов, не переворачивается и отсутствует возможность обжечься

Как правильно рассчитать мощность

Прежде чем приобретать конвектор, надо выяснить, какой мощности будет достаточно для того, чтобы обогреть помещение. Если мощность не рассчитать, то энергопотребление будет уходить впустую. Можно воспользоваться двумя видами расчётов: по площади или по объёму.

Мощность конвектора рассчитывают следующим образом:

1. Расчёт по площади приблизительный и нужно иметь в виду, что поправки необходимы. Но зато это делается легко и оперативно. Берётся для расчёта следующая норма: 0,1 кВт/ч на 1 кв. м площади помещения, у которого условно есть одна дверь и одно окно при высоте потолка в 2,5 м. Так, например, нужно рассчитать мощностностые характеристики конвектора для комнаты площадью в 18 кв. м. Получим результат: 18х0,1=1,8 кВт. Если комната угловая, то применяется коэффициент 1,1. Может быть и такое, что в комнате имеется хорошая теплоизоляция и качественное пластиковое окно (с энергосберегающим стеклопакетом), тогда можно применить коэффициент 0,8.
2. Расчёт по объёму более точный, но коэффициенты применять тоже надо. Для расчёта берутся следующие размеры: ширина, длина комнаты и высота потолка. Так же следует учесть, что 0,04 кВт тепловой мощности идёт для обогрева 1 кв. м помещения. Длина, ширина и высота перемножаются и полученную цифру умножают на 0,04. Так, для комнаты, где площадь составляет 15 кв. м с высотой потолка в 2,5 метра необходим нагреватель мощностью в1,5 кВт.

Несколько отличается расчёт мощности конвектора, если прибор используется при сильных холодах в качестве вспомогательного источника тепла. Здесь берётся такой параметр, как 30-50 Вт на 1 кв. метр, если расчёт идёт исходя из площади, и 0,015-002 кВт на 1 куб. метр при расчётах по объёму.

Преимущества исполнения

Не все пользователи могут покупать дома, где установлена продвинутая система отопления с возможностью регулировки температуры. Большинство производителей выпускают специальные приборы, которые легко монтируются на радиатор, конвектор и т.п. Однако перед покупкой подобного исполнения следует учитывать преимущества и недостатки терморегуляторов, чтобы не было никаких проблем в будущем.

Достоинства:

• Поддержание температуры в ручном или автоматическом режиме, что позволяет эффективнее прогревать помещение.
• Точность регулировки гарантирована, поэтому человек может не сомневаться в установленной температуре. Даже если покупает модель среднего класса, погрешность устройства будет минимальная.
• Если человек использует продвинутое изделие, он может задавать температурный режим индивидуально для каждой комнаты. Такая опция максимально увеличивает комфортное пребывание в комнате.
• В некоторых случаях подобные приборы дают возможность немного сэкономить при оплате счетов за электроэнергию, либо за газ (если установлен не фиксированный тариф).
• Монтаж отнимает минимум времени, при этом никаких сложностей нет, при желании сам владелец квартиры или дома может выполнить эту операцию.
• Устройство полностью окупается через несколько месяцев, поэтому деньги не тратятся впустую.
• Если в радиаторе произойдет поломка, хозяин одним движением руки сможет перекрыть подачу воды. Поэтому никакого затопления не произойдет, что может быть полезным решением для жителей многоэтажных домов.

Важно понимать, что экономия средств зависит не только от самого терморегулятора, но и места, где он устанавливается. Например, при монтаже устройство в загородном доме, человек практически мгновенно заметит разницу при оплате квартиры

Даже самые простые ручные изделия гарантируют как минимум 10% экономию, но если купить «умное устройство», здесь цифры увеличатся в три раза.

Принцип работы подобных исполнений достаточно простой, никаких сложностей здесь нет. Именно поэтому изделие начинает пользоваться все большим спросом у покупателей. Кроме того, одно из главных преимуществ такого решения – долговечность. Установив изделие один раз, пользователь может забыть о замене устройства на несколько лет. Также продаются модели с возможностью удаленного контроля и управления, что еще больше повышает удобство.

Однако не обошлось и без недостатков. Ведь ни одна конструкция неидеальная, у всего есть свои минусы. Здесь все зависит от фирмы-производителя, типа устройства и т.п. Наиболее важным параметром является точность считывания. К сожалению, не все модели способны удивить пользователя хорошими результатами, особенно механические исполнения. У подобных экземпляров погрешность варьируется от 2 до 5 градусов. Присутствует и плюс – низкая стоимость, но он никак не компенсирует минимальную функциональность.

В чем достоинства и недостатки электрических конвекторов?

Конвекторы имеют массу преимуществ. К основным плюсам можно отнести:

1. быстрый обогрев помещения;
2. доступность. Можно купить конвектор электрический недорого в любом специализированном магазине или заказать в Интернете. Стоимость конвектора значительно ниже, чем котла и радиатора. Как правило, находится в пределах от 100 до 150 долларов;
3. простой монтаж. Установить такой агрегат может каждый;
4. прибор не нуждается в обслуживании;
5. долгий эксплуатационный срок – от 20 до 25 лет;
6. конвектор не сжигает кислород. Что нельзя сказать о других отопительных приборах, которые используют конвективный и лучевой нагрев воздуха;
7. бесшумность работы. Устройство работает беззвучно, поскольку в его конструкции отсутствуют движущиеся части;
8. максимальный КПД составляет 95%;
9. температура в помещении поддерживается на оптимальном уровне.

Поскольку конвекторы работают от электроэнергии, то для их бесперебойной работы потребуется приобрести источник бесперебойного питания на случай перебоев с электричеством. Любые запчасти для конвекторов купить можно в магазине или найти в сети Интернет.

Как выбрать электрический конвектор? С чего начать?

Для выбора конвектора необходимо понимать, какую площадь необходимо обслуживать, так как, например, один обогреватель мощностью 2 кВт предназначен для установки в помещение от 12 до 19 кв.м. Помимо этого необходимо учитывать теплопроводимость стен, количество окон в комнате и другие параметры. Выбор мощности обогрева осуществляется из расчета 70 Вт на 1 м² для помещений с нормальной теплоизоляцией и 100 Вт на 1 м² для помещений, где нет дополнительного источника тепла.

Выбор рекомендуемой суммарной мощности обогрева помещения производится с помощью подбора в нашем каталоге, на главной странице с выбором ползунка, либо самостоятельно в предложенной подборке конвекторов для разных помещений. Разброс значений обусловлен неодинаковой теплопроводностью стен для различных типов зданий.

Принцип работы и классификация

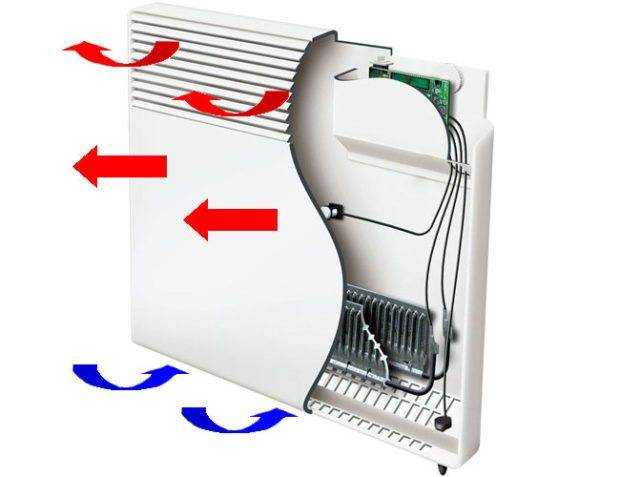

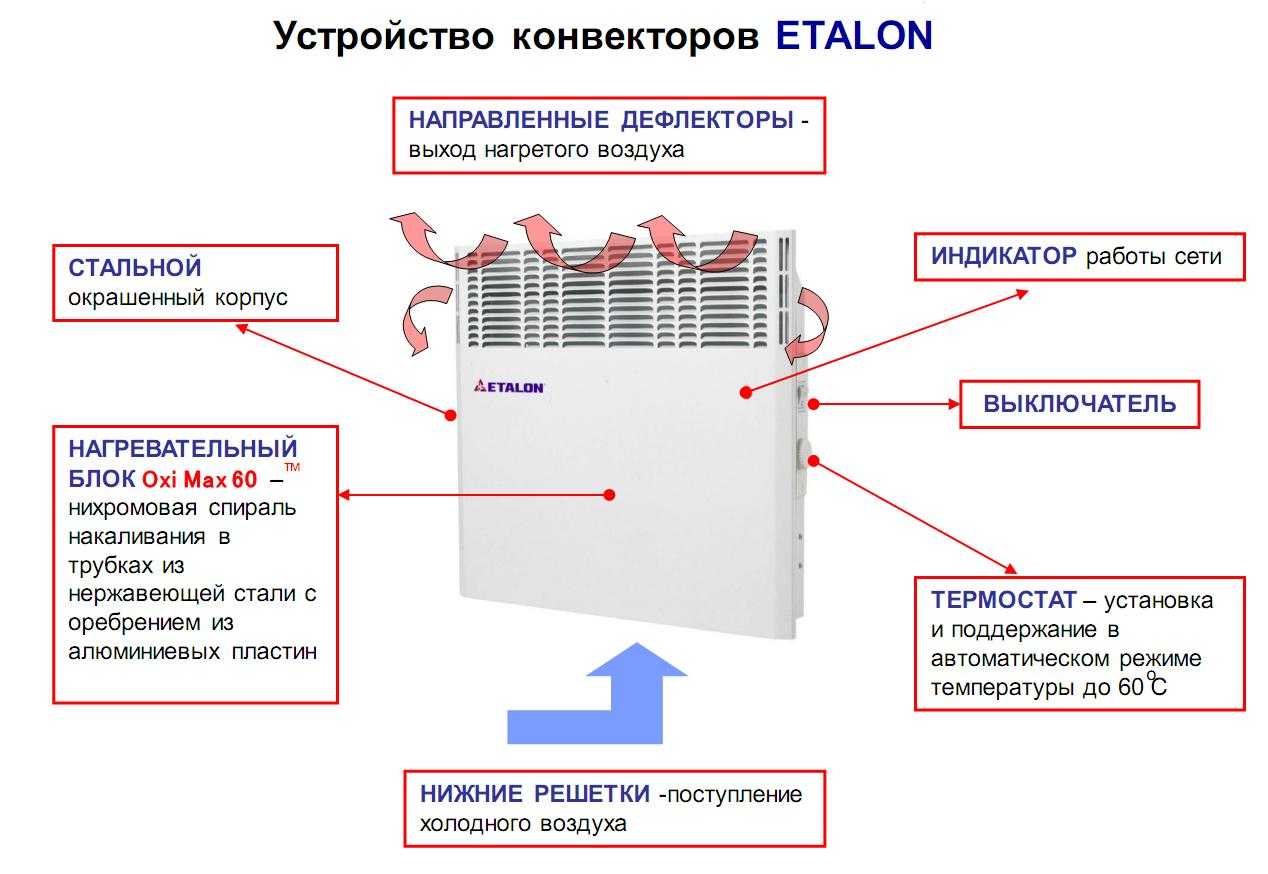

Конструкция прибора для выделения тепла довольно проста: корпус, воздуховоды, нагревательный элемент, аппаратура для подключения. Принцип работы также не вызывает сложности: внутрь устройства попадает холодный воздух из окружающей среды. С помощью дополнительных приспособлений он нагревается и через отверстие вверху прибора выпускается наружу.

Чтобы сберечь энергию и поддержать оптимальную температуру, обогреватели помещений снабжаются термодатчиками. Основное преимущество конвекторов перед аналогичными источниками тепла — безопасность. На корпусе прибора сохраняется температура не выше +60°C.

В этом видео вы узнаете, как выбрать обогреватель:

Классификация конвекторов:

• по способу действия (водяные, электрические, газовые);
• по виду крепления (напольные, настенные, универсальные);
• по конструкции нагревательного элемента (монолит, ТЭН, игольчатый).

Преимущество газовых конвекторов в сравнении с водяными обогревателями — независимость работы от низких температур. К недостаткам следует отнести значительные габариты установок, повышенную взрывоопасность. Лучший выбор для отопления квартир и дач — электрические конвекторы.

Конвекторы отличаются, как минимум, способом крепления

Отопление конвекторами с электронным термостатом

Если конвекторов несколько и они эксплуатируются продолжительное время, то просто греть уже недостаточно. Первый шаг на пути к энергоэффективности – это возможность программирования температурных режимов работы в будни, выходные, в ночное и дневное время, чтобы работать экономно, там и тогда, когда это необходимо с учетом нашего недельного распорядка. Для этого поменяем механические термостаты на электронные. Электронный термостат представляет собой термореле, но с более точной настройкой температуры включения/выключения, плюс «мозги», позволяющие настроить расписание еженедельного цикла и основные режимы работы (комфортный, экономичный, минимальный). Поэтому электронный термостат уже правильнее называть блоком управления.

Мощность оборудования

Не забудем при выборе отопителя и о его мощности, Конечно лишняя мощность никогда не помешает. А с другой стороны, если конвектор планируется использовать в дополнение к существующим системам отопления, зачем переплачивать за избыточный запас по мощности.

Мощность конвектора, Вт	Площадь помещения, м²
1000	10
1200	12
1500	15
2000	20
2500	25

Если нужно дополнить тепла в квартиру с уже действующей водяной или паровой системой отопления, то разумнее использовать обогреватель пониженной мощности. Рекомендуется применять такую формулу — на 10 м² площади комнаты требуется 0.5 кВт тепловой энергии. Тогда и обогреватель, и комнатные батареи будут работать как бы в паре, дополняя друг друга. В продаже мощность конвекторов начинается от 750 Вт.

А если центрального отопления нет?

Тоже обратимся к формуле. Только теперь на 10 м² необходимо уже 1 кВт тепловой энергии. Но необходимо также предусмотреть возможные теплопотери из оконных и дверных проемов. То есть нужен запас по мощности в 10–20 %.

Не лишним будет, если вы будете учитывать и такие факторы как:

1. Количество окон в доме. Тут уже проще. На одно окно требуется один обогреватель.
2. Какого типа комнаты — угловые или смежные.
3. Есть или нет снизу подвальные помещения.
4. Утеплены наружные стены или нет.

Если предстоит выбрать обогреватель для дачи, нужно точно знать какая модель таких конвекторов быстрее и лучше нагреет воздушное пространство в помещении.

И еще важный момент. Не лишним будет напомнить о технике безопасности. Необходимо учесть степень изношенности электропроводки в доме. Слишком мощные конвекторы могут вызвать перегрев проводов. А это приведет или к короткому замыканию или к пожару!

Если вы не уверены в своих расчетах, лучше обратиться за помощью к специалистам.

Модели конвекторов Ensto

С электронным термостатом

Beta – конвектор с электронным термостатом и евровилкой

Высококачественный электрический конвектор Ensto с электронным термостатом и евровилкой. Диапазон регулировки температуры 5 – 30°С. Точность термостата ±0,1°С, шкала – в градусах. Может устанавливаться в сухих и влажных помещениях. Автоматическая защита от перегрева. Поверхностная температура ниже 60°С. Номинальное напряжение 230 В, + 10%-15%. Высота 389 мм. IP21.

Beta Mini – конвектор с электронным термостатом и штепсельной вилкой

Высококачественный электрический конвектор с электронным термостатом и штепсельной вилкой. Диапазон регулировки температуры 5 – 30°С. Точность термостата ±0,1°С, шкала – в градусах. Может устанавливаться в сухих и влажных помещениях. Автоматическая защита от перегрева. Поверхностная температура ниже 60°С. Номинальное напряжение 230 В, + 10%-15%. Высота 235 мм. IP21.

Taso – конвектор с электронным термостатом

Комбинированный электрический конвектор для обогрева сухих помещений любого типа. Поверхностная температура ниже 70°С. Электронный термостат, диапазон регулировки 6-30°С, с бесступенчатым падением температуры (2-20°С), максимальная нагрузка 1900 Вт (управляющий конвектор+управляемые). Конструкция с двойной изоляцией. Высота 400 мм, фронтальная поверхность на расстоянии 80 мм от стены. IP20.

Lista – конвектор с электронным термостатом

Комбинированный электрический конвектор для обогрева сухих помещений любого типа. Высота 200 мм, может быть использован под низко расположенными окнами. Поверхностная температура ниже 70°С. Электронный термостат, диапазон регулировки 6-30°С, с бесступенчатым падением температуры (2-20°С), максимальная нагрузка 2300 Вт (управляющий конвектор+управляемые). Конструкция с двойной изоляцией, фронтальная поверхность на расстоянии 80 мм от стены. IP20.

Peta – конвектор с электронным термостатом

Комбинированный электрический конвектор для обогрева сухих помещений любого типа. Поверхностная температура ниже 70°С. Электронный термостат, диапазон регулировки 6-30°С, с бесступенчатым падением температуры (2-20°С), максимальная нагрузка 1900 Вт (управляющий конвектор + управляемые). Конструкция с двойной изоляцией. Защита от перегрева, возвращается в работу вручную. Высота 200 мм или 400 мм, фронтальная поверхность на расстоянии 80 мм от стены. IP20.

Roti – конвектор с электронным термостатом

Брызгозащищенный электрический конвектор для сухих и влажных помещений. Поверхностная температура ниже 70°С. Электронный термостат, диапазон регулировки 6-30°С, с бесступенчатым падением температуры (2-20°С), максимальная нагрузка 1400 Вт (управляющий конвектор+управляемые). Конструкция с двойной изоляцией. Высота 400 мм, фронтальная поверхность на расстоянии 80 мм от стены. IP24.

С механическим термостатом

Beta – конвектор с механическим термостатом , кабелем и евровилкой

Высококачественный электрический конвектор с механическим термостатом, кабелем и евровилкой. Может устанавливаться в сухих и влажных помещениях. Диапазон регулировки 6 – 36°С. Точность термостата ±0,5°С. Автоматическая защита от перегрева. Номинальное напряжение 230 В, + 15%-10%. Высота 389 мм. IP21.

Beta Mini – конвектор с механическим термостатом и штепсельной вилкой

Высококачественный электрический конвектор с механическим термостатом и штепсельной вилкой. Может устанавливаться в сухих и влажных помещениях. Диапазон регулировки 6 – 36°С. Точность термостата ±0,5°С. Автоматическая защита от перегрева. Номинальное напряжение 230 В, + 10%-15%. Высота 235 мм. IP21.

Без термостата ( параллельный конвектор )

Taso – параллельный конвектор

Электрический конвектор без термостата. Конструкция с двойной изоляцией. Высота 400 мм, передняя поверхность на расстоянии 80 мм от стены. IP 20. При проектировании необходимо учитывать общую максимальную нагрузку термостата управляющего конвектора Taso – 1900 Вт.

Lista – параллельный конвектор

Электрический конвектор без термостата. Конструкция с двойной изоляцией. Высота 200 мм, передняя поверхность на расстоянии 80 мм от стены. IP 20. При проектировании необходимо учитывать общую максимальную нагрузку термостата управляющего конвектора Lista – 2300 Вт.

Tupa – дополнительные принадлежности

Дополнительные принадлежности для электрических конвекторов Taso, Lista, Peta, Roti. Термостат ELTE4 имеет кассетообразную конструкцию, крепится 4 винтами. Комплект LJOH представляет собой шнур с евро-вилкой и ограничителем натяжения.

Ножки для конвектора Beta со штепсельной вилкой. Полипропилен. Крепление с помощью винтов.

Электронные и механические термостаты

На отопительном рынке присутствуют два вида электрических конвекторов – с механическими и электронными термостатами. Конвектор с механическим термостатом представляет собой самый простой отопительный прибор, дешевый и надежный. Здесь присутствует все тот же воздушный ребристый ТЭН, подключенный к электросети через термоэлемент. Как только воздух в помещении нагреется до заданного уровня, биметаллическая пластина разомкнет контакты – нагрев прекратится.

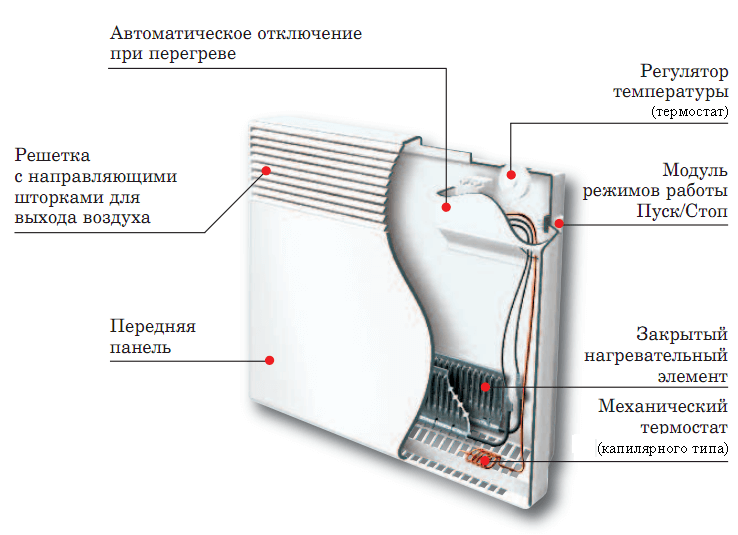

Как вы видите в устройстве обогревателя конвекторного типа с термостатом нет ни чего сложного.

Постепенно остывая и отдавая тепло окружающим предметам, охлажденный воздух вызовет срабатывание термостата с замыканием контактов – подача электричества на ТЭН возобновится, нагрев будет продолжен. Все это будет повторяться по кругу, пока оборудование будет подключено к электросети. Тем самым обеспечивается поддержка заданного температурного режима.

В отличие от электрических конвекторов с электронными термостатами, модели с «механикой» не могут похвастаться точным соблюдением температурного режима. Чаще всего степень нагрева устанавливается в некоторых абстрактных единицах – для этого агрегаты оснащаются вращающимися регуляторами с цифрами от 0 до 9. Для установки наиболее оптимального режима придется провести серию экспериментов.

Ничего сложного в этом нет – попробуйте начать с середины шкалы, после чего отрегулируйте температуру в ту или сторону, ориентируясь по ощущениям.

Электрические конвекторы с механическими термостатами обладают вполне простой конструкцией – здесь нет электронных систем управления, что указывает на их повышенную надежность. Все это накладывает характерный отпечаток на стоимость оборудования – оно вполне доступно большинству потребителей. Но рассчитывать на какой-либо дополнительный функционал здесь не придется – никакой работы по программе и прочих «плюшек» на борту не будет.

Более продвинутые электрические конвекторы с электронными термостатами представляют собой отопительные агрегаты, способные обеспечить создание оптимального температурного режима. Точное указание температуры позволит получить комфортные и теплые условия днем, и более прохладные условия для качественного сна ночью – достаточно просто выставить требуемую температуру.

Например, днем оптимальная температура варьируется в пределах +21-24 градусов, а на ночь ее можно опустить до +18-19 градусов – сон в прохладе будет более качественным, глубоким и полезным.

Электроконвекторы с цифровым управлением проще в эксплуатации чем их аналоги с механистическим управлением.

Давайте глянем на особенности конвекторов с электронным термостатом:

• Есть дополнительные функции, вроде «антизамерзания»;
• Более легкое выставление нужной температуры с помощью терморегулятора;
• В некоторых моделях присутствует дистанционное управление с пульта.

Для обеспечения базовой функциональности и создания дополнительных функций в конструкции электрических конвекторов с электронными термостатами присутствуют электронные управляющие модули с температурными датчиками. Они следят за температурой воздуха, управляют подачей напряжения питания на ТЭНы, выводят информацию о режимах работы на различные индикаторы.

Рейтинг электрических конвекторов для отопления

Участники специализированных форумов составили рейтинг электроприборов с учетом главных параметров и особенностей эксплуатации.

Electrolux ECH/AG-1500EF

Бюджетная мобильная модель от шведского производителя, которая привлекает высоким КПД и быстротой достижения рабочей температуры.

Качественная модель конвектора от Electrolux позволяет достичь рабочей температуры всего за 80 секунд, эффективно обогревая среднюю по величине комнату

К достоинствам относится также система защитных экранов и отсутствие высушивания воздуха. К недостаткам же прибора относится простой дизайн и небольшая площадь обогрева.

Timberk TEC PS1 LE 1500 IN

Удобный качественный аппарат производства известного международного холдинга, подразделения которого находятся в странах Европы и Азии.

Недорогая мобильная модель на колесиках имеет два режима отопления (один из них экономичный), высокие технические характеристики, а также множество дополнительных функций:

• нагревательный элемент большой площади;
• высокоточный электронный термостат;
• таймер включения/выключения;
• возможность подключения аксессуаров;
• ионизатор воздуха.

Замеченные потребителями недостатки заключаются в невыразительном, по мнению некоторых, дизайне и звуковых эффектах (щелчках), которые слышатся при включении и выключении прибора.

Noirot Spot E-3 1000

Конвектор производства Франции настенного размещения имеет приятный дизайн, доступную цену, высокий КПД, а также широкий выбор настроек.

Прибор имеет защиту от перегрева, большой объем памяти, позволяющий восстановить настройки в случае внезапного отключения электричества, а также специальную систему, противодействующую скачкам напряжения в сети.

Среди слабых сторон были отмечены тугой переключатель режимов и не слишком длинный шнур.

Nobo C4F 20 XSC

Настенная модель от норвежского производителя. Имеет мгновенный нагрев, способна обогревать большие площади, что порадует владельцев больших помещений.

Обладающий симпатичным дизайном аппарат имеет датчик защиты от перегрева, механическую регуляцию параметров с возможностью установки точной температуры, эргономичные крепления, позволяющие придавать прибору наклон.

Конвектор почти не имеет недостатков за исключением цены, которая достаточно высока.

Scoole SC HT HM1 1000Вт

Электрический переносной конвектор производства Норвегии имеет привлекательный дизайн. Небольшая модель по бюджетной цене представляет собой достаточно мощное устройство, способное мгновенно нагреть помещение средней площади.

Мобильная модель Scoole отличается не только ярким цветом, но и хорошими характеристиками. Микатермический нагревательный элемент гарантирует достаточную мощность и высокую скорость нагрева, а механический термостат отличается точностью регулировки

К числу недостатков относится значительное потребление электроэнергии, из-за чего вырастают затраты на эксплуатацию.

Ballu ENZO BEC/EZMR 2000

Модель российского производства с монолитным обогревателем имеет демократическую стоимость, но в то же время отличается высокими техническими характеристиками.

Конвектор, способный быстро обогреть помещение в 21-25 квадратных метров, облает электронным термостатом, двумя режимами теплоотдачи, один из которых позволяет экономить электрический ток, защитой от перегрева и опрокидывания.

Предусмотрены также два варианта креплений (в комплект входят крепежи для настенной фиксации и колесики для напольного применения), блок управления с подсветкой и шагом температуры в 1 градус.

Важными плюсами являются также комфортная равномерная конвекция, наличие таймера выключения, возможность программирования режимов.

Среди слабых сторон пользователи отличают не слишком длинный шнур и недостаточно крепкие колесики.
