Как выбрать циркуляционный насос для системы отопления?

Pedrollo PKm 60

Далее в нашем ТОПе идет вихревой поверхностный насос Pedrollo PKm 60.

Он оснащен двигателем мощностью 370 Вт. По сравнению с предыдущими героями ТОПа значение небольшое, но тут дело в строении рабочего колеса, на котором имеется большое количество радиальных лопаток со специальным профилем, передающих энергию накачиваемой жидкости. Они позволяют постепенно увеличивать давление жидкости в процессе ее перехода от всасывающего к нагнетательному патрубку. Тем самым обеспечивается, с одной стороны, равномерность потока и отсутствие пульсаций, а с другой стороны — высокое давление. Так что, при мощности в 370 Вт этот насос может похвастаться производительностью в 40 л/мин, возможностью поднимать воду на высоту до 40 метров и возможностью устанавливать его в колодце на глубине до 8 метров.

Из других достоинств этого насоса стоит отметить, что рабочее колесо у него изготовлено из латуни – это обеспечивает низкий уровень шума во время работы и продлевает срок службы устройства. А корпус этого насоса выполнен из чугуна и надежно защищает внутренние механизмы от неблагоприятных воздействий окружающей среды. Но стоит учесть, что насос чувствителен к посторонним частицам, так что рекомендую позаботиться о фильтрации.

Ну а в целом, если вам нужен малошумный поверхностный насос, который обеспечит хорошую производительность до 2.4 кубическим метра воды в час, то Pedrollo PKm 60 станет отличным вариантом для покупки.

• Тип: вихревой.
• Мощность: 370 Вт.
• Глубина всасывания: 8 м.
• Высота подъема воды: 40 м.
• Производительность: 2.4 м3/час.
• Материал корпуса: чугун.

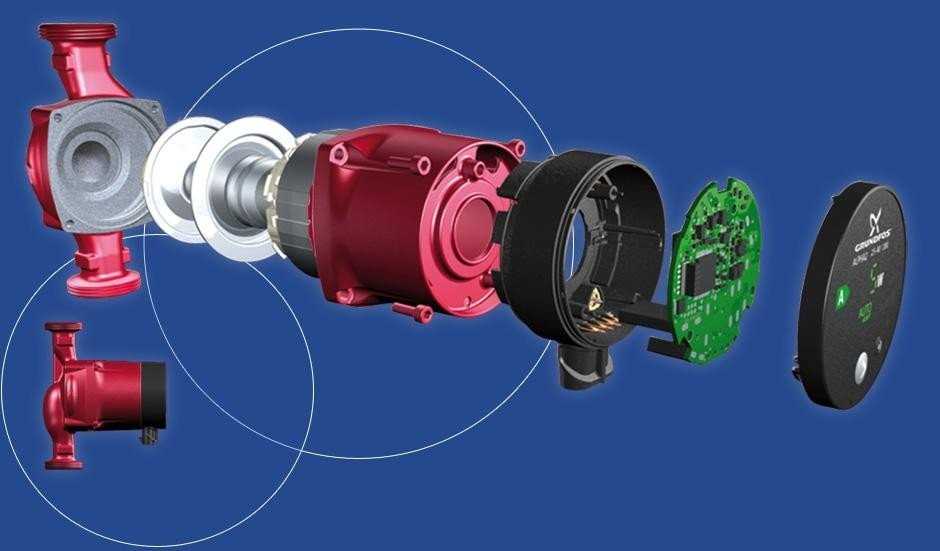

Что такое циркуляционный насос для отопления

По сути, это обычная водяная помпа лопастного (турбинного) типа. Бывают помпы поршневые, но для систем отопления они не применяются.

Внутри находится турбинка, которая приводится в движение электромотором. При вращении возникает разница в давлении между патрубками, и жидкость перетекает в одном направлении.

Насос работает при высоких температурах теплоносителя, поэтому материалы должны быть термостойкими и устойчивыми к коррозии:

Бывают корпуса из композитных материалов – но это иная ценовая категория.

Крыльчатка турбины выполняется из специальных полимеров. Расчет идет на продолжительную эксплуатацию, мало кто захочет регулярно разбирать систему отопления для замены компонентов насоса.

Конструкции и размеры самые разнообразные, не составит большого труда подобрать подходящий экземпляр. Однако отличие не только во внешнем виде.

Модели насосов Grundfos

Насосы UPS – это агрегаты с циркуляционного типа, с мокрым ротором. На данных моделях применяется двигатель с асинхронным видом действия. Насос укомплектован специальной клеммой коробкой, которая обеспечивает подключение агрегата к электроэнергии. При первоначальном запуске рекомендуется открыть технологическое отверстие и спустить воздух из рабочей камеры насоса. Так же в конструкции предусмотрена возможность ручной прокрутки ротора в случае его закисания. Данные насосы обладают тремя скоростными режимами работ, которые выставляются вручную и обеспечивают устойчивую работу определенных систем.

Насосы новой модели AIpha 2 (L) являются первыми в общей линейки серии. Данный наос обладает более широкими возможностями чем насосы серии UPS. Здесь присутствует электродвигатель, который имеет постоянные магниты на корпусе. Если один из магнитов удалить, что во многих случаях делают русские умельцы, можно значительно сократить энергопотребление агрегата. Так же в новой конструкции отсутствует технологическая гайка для выпуска воздуха. В этой модели происходит автоматический сброс воздуха при кратковременном включении насоса на третьей скорости. Подключение к электропитанию стало проще, это происходит с помощью штекерного разъема. Данная модель обладает уже семью режимами работы. К имеющимся трем прибавилось еще два режима работы с постоянным перепадом давления и два режима пропорционального регулирования.

Работа насоса в режиме постоянного перепада – предполагает устойчивую работу насоса даже в тех случаях, когда в системе происходит изменения расхода жидкости и перепад давления. Создаваемый насосом определенный уровень давления, всегда будет автоматически поддерживается на одном уровне.

Режим пропорционального регулирования – данный режим работы обеспечивает надежное функционирование насоса в случае, когда в системе происходит переменный расход. Данный режим не заменим если в процессе эксплуатации происходит периодическое перекрывание радиаторов, что приводит к возрастанию давления в системе. Происходит автоматическое снижение скорость вращения насоса, в результате расход и напор в системе будет пропорционально уменьшаться. Основных режимов работ все же три. Системы, в которых они применяются;

• теплые полы,
• однотрубные системы,
• тупиковые системы,
• коллекторные системы,
• двухтрубные системы,
• радиаторные системы.

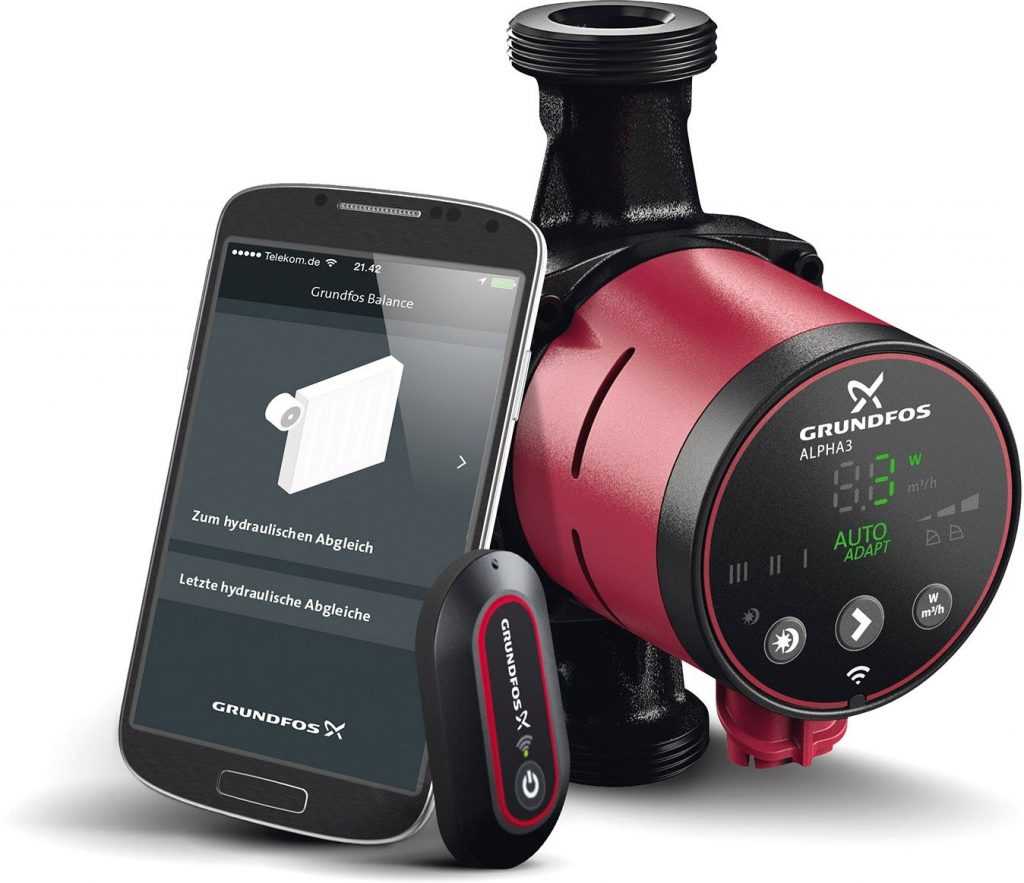

Самой инновационной можно назвать модель AIpha 3. Эту модель можно рассматривать как очень точный инструмент способным одновременно обеспечивать надежную работу всей системы и в тоже время позволяет контролировать расход теплоносителя. Эту возможность можно использовать совместно с приложением Grundfos GO Balance. Наличие этих приложений позволяют производит настройку всей топливной системы на удаленном расстоянии. Данное оборудование можно использовать и для измерения и балансировки всей системы отопления, устанавливая его на место другого циркуляционного насоса, подходящего по своим габаритам и размерам. Особенно хорош насос при балансировке радиаторов, коротких петель в системе теплый пол, а также при малых расходах теплоносителя. Наличие возможности трехкратной градации режимов как постоянного, так и пропорционального напора делают данную модель очень надежной и продуктивной. Ведь как известно, для любого мастера производящим монтаж отопительной системы, очень важным является способность монтируемого оборудования обеспечить нормальный расход теплоносителя, а для заказчика важным является надежность и экономичность данной системе. Циркуляционный насос дает положительный результат обоим. Экономичный и достаточно простой в обслуживании данный насос очень хорошо подходит для обустройства автономного отопления в загородных домах и отдельных квартирах.

3 Wester WCP 25-60G

Производительность насоса – один из главных критериев при выборе. Несложно догадаться, что чем она выше, тем дороже насос. Например, в данной ценовой категории средние показатели производительности равняются 2 кубометрам в час, а максимальная высота подъема жидкости трем метрам. Но в нашем случае показатели куда выше. Насос способен поднять воду на высоту до 6 метров, а это уже полноценный двухэтажный дом. При этом он пропускает через себя до трех кубометров воды в час.

Еще один важный плюс прибора – возможность установки горизонтально или вертикально. У большинства приборов на это есть ограничения, но тут вам не придется переделывать всю систему для установки обычного насоса. Но, к сожалению, лучшим мы его назвать не можем. Есть тут несколько недостатков, отмеченных в отзывах пользователей. В частности довольно высокий уровень шума, издаваемый насосом

Если планируется ставить его непосредственно в доме, а не в отдельной комнате, то лучше обратить внимание на другую модель

Как установить циркуляционный насос в систему отопления правильно?

Прежде, чем подключить циркуляционный насос, потребуется выбрать место для его монтажа. Следует помнить, что насос нуждается в управлении и регулярном обслуживании, поэтому к нему должен быть свободный доступ.

Самым подходящим местом для установки насоса считается участок перед котлом системы отопления. Это связано с тем, что вверху котла со временем начинает скапливаться воздух. Если установить водяной насос циркуляционный на подаче теплоносителя к котлу, то это приведет к образованию вакуума в верхней части котла. Если установить насос перед котлом, то он будет выталкивать жидкость в него, благодаря чему будет исключена возможность образования воздушных пробок. Еще один плюс такого метода заключается в том, что насос будет работать с теплоносителем, обладающим более низкой температурой, что существенно продлит сроки эксплуатации прибора.

Еще один важный момент монтажа поверхностного циркуляционного насоса – это положение его рабочего вала. Нужно помнить, что вал агрегата должен быть установлен четко в горизонтальном положении. В противном случае насос не будет полностью погружен в воду, что приведет к значительной потере в производительности.

Приняв во внимание все эти факторы, можно приступать непосредственно к монтажу прибора своими руками. Порядок действий выглядит следующим образом:

• На выбранном участке трубопровода следует установить обводную линию – байпас. Таким образом, теплоноситель будет продолжать циркулировать по основному трубопроводу даже в случае отключения электричества или поломки насоса. При этом нужно помнить, что диаметр байпаса должен быть немного меньше диаметра основного трубопровода;
• Перед насосом потребуется установить фильтр, который защитит агрегат от попадания в него мелких твердых частиц;
• По обе стороны насоса необходимо вмонтировать напорную арматуру в виде одного сдвоенного шарового крана и обратного клапана. Их наличие позволит выполнить демонтаж и ремонт оборудования без слива с него теплоносителя. И кран, и обратный клапан крепятся при помощи фланцевого соединения. В итоге должна получиться такая схема:

Выполнив все необходимые соединения, к насосу нужно подключить электрическое питание.

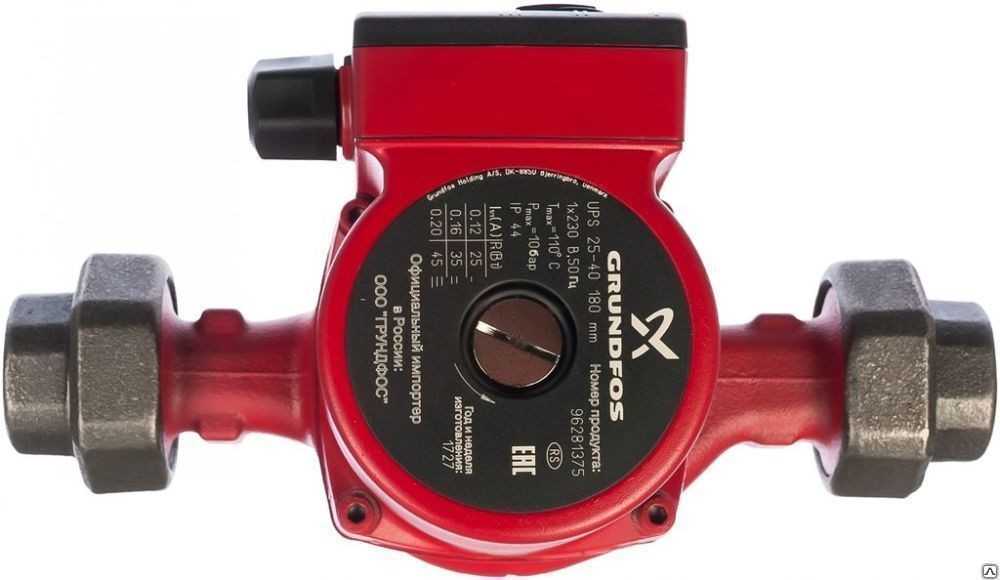

Grundfos UPS 25-40 180

Те, кто занимается монтажом систем отопления, знают, как популярны циркуляционные насосы Grundfos. Да, их стоимость на порядок выше каких-то других насосов, зато заплатив больше, вы никогда не разочаруетесь в работе и не познаете проблем с системой отопления.

Насос Grundfos UPS 25-40 180 идеально впишется в отопительную систему среднестатистического дома, а его мощности в 45 ватт, вполне хватит для перекачки теплоносителя больших объёмов. Несмотря на маленькую мощность, насос хорошо справляется с поставленной задачей по перекачке, как воды, так и пропиленгликоля.

Отдельного внимания заслуживают «внутренности» этого насоса. Здесь и керамический вал с подшипниками, и защита статора от протечек. В общем, вторым по списку в рейтинге циркуляционных насосов занимает именно циркуляционный насос от компании Grundfos.

Грамотный выбор циркуляционного насоса

Излишне мощное насосное оборудование покупать бессмысленно. Кроме того, что работать в полную силу ему не придется, мощный насос будет создавать негативные шумовые помехи. Для оснащения отопительной системы со сложной архитектурой точные расчеты должны делать инженеры-теплотехники. Владельцу загородного дома для подбора насоса достаточно примитивной формулы, так как технические параметры устанавливаемого агрегата все равно должны превышать расчетные значения на 10%.

Способность насоса обеспечивать потребности отопительного контура зависит от диаметра трубопровода, максимальных параметров напора и объема теплоносителя, плотности и температуры воды.

• Расход теплоносителя Q (выражается в л/мин), проходящего через произвольный участок замкнутого контура, рассчитывают по аналогии с расходом жидкости для котла. То есть, просто приравнивают значения расхода и параметры мощности котла (P=Q). Упрощенно: если мощность котла составляет 20 кВт, то через него может пройти 20 л теплоносителя в минуту.
• Батареи с мощностью 10 кВт будут расходовать 10 л/мин воды. Учитывая мощность радиаторов, нужно рассчитать расход воды в каждом из колец отопительной сети.
• Расход теплоносителя в трубах зависит от диаметра трубопровода. Чем они уже, тем больше сопротивление возникает на пути движения воды. При стандартной скорости передвижения по трубам в 1,5 м/сек, в расчетах поможет ниже приложенная таблица.

Таблица для расчета расхода воды в трубопроводе

Мощность насоса прямо пропорциональна длине трубопровода. То есть, 10 метров каждого отрезка отопительной системы потребуют 0,6 м напора от насосного оборудования. Проще: для обеспечения продуктивной работы 100метрового кольца нужен напор насоса 6,0 м.

Для стимуляции движения теплоносителя в системах отопления используют два типа насосных приборов:

• «сухие» насосы, ротор которых не контактирует с теплоносителем;
• «мокрые» насосы, рабочая часть которых погружена в перекачиваемую ими воду.

Оборудование с «сухим», герметично изолированным ротором применяют преимущественно для обустройства многоэтажных зданий, крупных промышленных, торгово-развлекательных центров. Из-за ощутимых шумовых эффектов, связанных с создающимися в процессе работами завихрениями воздуха, сухие насосы не востребованы в сфере обустройства частных строений.

Циркуляционные насосы с «мокрым» ротором

Для модернизации отопления загородных домов применяют в основном «мокрые» насосы в латунных или бронзовых корпусах, внутри которых расположены детали из нержавеющей стали и керамики. Перекачиваемый ими теплоноситель к тому же выполняет функцию смазки, продлевающей «жизнь» техники.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре.

Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла.

При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Циркуляционный насос – схема монтажа

Нельзя просто воткнуть турбинку в разрез трубы, и включить питание. Чтобы установить насос, надо знать схему работы вашей системы отопления.

Она бывает однотрубная, когда патрубки радиаторов просто отведены от магистральной трубы на некотором расстоянии. Такая система применяется в малоэтажных домах советской постройки.

При таком включении требуется небольшая мощность насоса, регулятор скорости не нужен. Подходит для климата с плавными переходами из сезона в сезон. Система инертна и экономична.

Двухтрубная система работает иначе.

Теплоноситель подается в радиаторы по одной трубе, после остывания отводится по обратке. Требуется мощный насос с регулятором скорости. Преимущество – нагрев системы происходит быстро, но для этого требуется больше энергии.

Как правильно установить циркуляционный насос, когда выбрано место монтажа

Главное правило – обеспечить байпас, то есть обходной путь.

Обязательно наличие трех запорных вентилей.

Важно! Краны должны быть рассчитаны на горячую воду. Иначе механизм быстро даст люфт, и протечки обеспечены

Основная задача – обеспечить аварийный обход воды в случае поломки насоса. Кроме того, вы можете пустить воду напрямую для демонтажа электроприбора, без слива теплоносителя из системы.

Установить циркуляционный насос своими руками не сложнее, чем поменять кран в ванной. Главное – подготовить трубы «на сухую»

Обратите внимание на качество прокладок. Если протечка обнаружится после заполнения системы – вам придется сливать всю воду, и переделывать неисправное соединение

Еще одна хитрость – циркуляционный насос рекомендуется устанавливать горизонтально, двигателем наверх. Для систем с сухим ротором, это обязательное требование. В этом случае, при протечке соединения фланца, электрическую часть мотора не зальет водой. Желательно, чтобы над насосом не располагались другие соединения.

Прочитав этот материал, вы сможете правильно подобрать насос, или проконтролировать бригаду установщиков. Как минимум, обоснованность предложенной модели.

Видео обзор циркуляционных насосов поможет вам сделать правильный выбор

Поделиться с друзьями:

4 Wilo Yonos PICO 25/1-6

Если вы привыкли все и всегда контролировать, то обязательно обратите внимание на данный циркуляционный насос для отопления. Его главное достоинство – информативный датчик и возможность точных настроек по своему усмотрению

Как правило, насосы берутся с запасом, и работают они на полную мощность. То есть, если насос потребляет 300 ватт, то этот показатель меняться у него не будет, даже если данная нагрузка чрезмерная. В данном случае вы можете сами выставить необходимые параметры, и настроить насос конкретно под свою систему отопления.

Прибор оснащен электронным табло, куда выводится информация, которую вы можете менять нажатием всего одной кнопки

Очень удобно и позволяет экономить, что очень важно. К тому же, это один из самых дешевых приборов в своем сегменте, что обусловлено его техническими характеристиками

Пропускная способность насоса составляет 4 кубометра в час, а высота подъема до 6 метров. Но это при максимальной нагрузке. Соответственно уменьшая параметры в настройках, вы снизите и остальные характеристики.

Как выбрать поверхностный насос?

Поверхностные насосы делят на несколько типов в зависимости от сферы применения. Например, садовые используют для полива огорода или садовых растений, колодезные применяют для подачи воды в дом напрямую из колодца, а дренажные — для откачки жидкости из водоемов или подтопленных помещений.

Но, кроме сферы применения, при выборе насоса обращают внимание на технические характеристики:

1. Мощность двигателя. Именно она определяет производительность оборудования. Другими словами, чем выше мощность, тем больше вода сможет перекачать устройство за один час.
2. Напор. По данным критерием подразумевают высоту подачу воды. Для бытового использования будет достаточно устройства с напором в 25-30 метров.
3. Степень загрязнения воды. В инструкции к насосу всегда указано, для какой воды предназначено устройство. Большинство поверхностных насосов предназначены только для чистой воды, но есть модели со встроенными фильтрами, которые можно использовать для перекачки воды со средней степенью загрязнения.

Также желательно обращать внимание на корпус устройства. Желательно, чтобы он был изготовлен из нержавеющей стали или пластика, чтобы оборудование успешно выдерживал случайные удары или возможное воздействие влаги

Лучшие недорогие насосные станции для дома и дачи

Для небольших домов и дач подойдут недорогие насосные станции. Они обеспечат кухню, душ и санузел водой, позволят в жаркую погоду поливать сад и огород. Эксперты выделили несколько эффективных и надежных моделей.

ДЖИЛЕКС Джамбо 70/50 Н-24 (угл. сталь)

Рейтинг: 4.8

Насосная станция ДЖИЛЕКС Джамбо 70/50 Н-24 представляет собой автоматическую установку для системы водоснабжения. В ней прекрасно сочетается мощность (1,1 кВт), глубина всасывания (9 м), напор (45 м) и производительность (3,9 куб. м/ч). Станция оснащена самовсасывающим электронасосом и гидроаккумулятором, установленным горизонтально. Вся конструкция монтируются на переходном фланце. Основные детали сделаны из нержавейки, алюминия и прочного пластика. Модель становится победителем нашего рейтинга.

Пользователи довольны работой насосной станции. Она исправно доставляет воду из глубоких колодцев и скважин, имеет компактные размеры, есть функция повышения давления. К недостаткам владельцы относят шумную работу.

• металлический корпус;
• качественная сборка;
• широкие функциональные возможности;
• хорошее давление.

шумная работа.

DENZEL PSХ1300

Рейтинг: 4.7

Самой производительной насосной станцией в бюджетном сегменте является модель DENZEL PSХ1300. Производитель укомплектовал ее мощным электромотором 1,3 кВт, благодаря которому образуется напор 48 м. Пропускная способность составляет 4,5 куб. м/ч, а добывать воду можно с глубины 8 м. Такой производительности хватает многим пользователям для водоснабжения дома, бани, а также для полива приусадебного участка. Эксперты отмечают простоту монтажа и подключения, во время работы станция не издает сильный шум. Уступает модель победителю рейтинга только в функциональном оснащении.

Владельцы насосной станции лестно отзываются о производительности, напоре, поддержании давления. К плюсам следует отнести и демократичную цену. Встроенный фильтр отлично справляется с очисткой воды.

• высокая мощность;
• бесшумная работа;
• качественная сборка;
• надежность и долговечность.

скромные функциональные возможности.

ВИХРЬ АСВ-1200/50

Рейтинг: 4.6

Большой интерес у отечественных домовладельцев вызывает насосная станция ВИХРЬ АСВ-1200/50. Только за 2 месяца по данным ЯМ ею интересовались 15 659 человек. Модель обладает достаточной производительностью, чтобы обеспечивать водой дом и поливать летом огород. Вместительный бак (50 л) позволяет реже включаться насосу, что благоприятно отражается на долговечности. Модель оснащена автоматикой, поэтому работать она способна без длительного вмешательства человека. Насосная станция занимает третье место рейтинга из-за отзывов потребителей, которые столкнулись с поломками агрегата.

Больше всего нареканий поступает на ненадежность модели. Некоторые из них ломаются в первые дни после подключения.

• качественная сборка;
• высокая мощность;
• вместительный бак;
• тихая работа.

• высокая цена;
• частые мелкие поломки.

GARDENA 3000/4 Classic (1770)

Рейтинг: 4.5

Простая насосная станция GARDENA 3000/4 Classic может обеспечить водой 2-этажный коттедж. Эксперты отмечают точное исполнение всех деталей, а также качественную сборку устройства. Модель проигрывает лидирующей тройке рейтинга в мощности электромотора (650 Вт) и пропускной способности (2,8 куб. м/ч). Зато установка имеет небольшие габаритные размеры и маленький вес (12,5 кг). Производитель позаботился о продлении срока службы насосной станции, установив защиту от сухого хода и перегрева. Также следует выделить наличие такой опции, как плавный пуск двигателя.

В отзывах домовладельцы хвалят систему за небольшой вес, тихую работу, простую конструкцию. К недостаткам пользователи относят наличие пластиковых соединений с нежной резьбой.

• легкость;
• низкая цена;
• надежная защита двигателя;
• плавный пуск.

• низкая мощность;
• хлипкие пластиковые соединения.

Quattro Elementi Automatico 1000 Inox (50 л.)

Рейтинг: 4.5

Замыкает рейтинг бюджетных насосных станций модель Quattro Elementi Automatico 1000 Inox. К достоинствам устройства специалисты относят большой накопительный бак (50 л), наличие функции повышения давления. При мощности электродвигателя 1,0 кВт насос способен поднимать воду с глубины 8 м, создавая максимальный напор 42 м. При этом пропускная способность достигает отметки 3,3 куб. м/ч. Корпус станции сделан из нержавейки, что становится надежной защитой от коррозии.

Есть у модели и слабые стороны. Очень чувствительна электрическая часть к понижению напряжения в сети (что часто бывает в провинции). Не любит агрегат оставаться на зиму в неотапливаемом помещении. Серьезные проблемы возникают у владельцев и с обслуживанием зарубежного устройства.
