Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

• необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
• тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

• пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
• инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
• гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
• в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
• гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение  с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

• очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
• жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

• чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
• опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
• если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
• можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
• в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

• внутрь манжета устанавливается сразу два провода;
• выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае  край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Лучшие секторные кабелерезы

Секторные кабелерезы имеют специальный храповый механизм, помогающий экономить физические усилия. Они предназначены для резки кабеля различного сечения и диаметра, просты в эксплуатации. В этой категории рассмотрены четыре номинанта, которые были выбраны среди двух десятков претендентов на звание лучших.

Шток НС-33

Кабелерез Шток предназначен для резки проводов из стали, максимальный диаметр которых достигает 33 мм. Длинные телескопические ручки помогают подобраться даже к труднодоступным местам, а винтовое соединение позволяет подтянуть лезвие в случае его ослабления. На рукоятках есть прорезиненные накладки, благодаря которым обеспечен надежный хват и исключено проскальзывание ладоней. Отрез троса происходит в ходе поворота подвижного лезвия вокруг соединительного подшипника, а оригинальная геометрия зубчатого сектора и подающая направляющая снижают усилия во время реза даже очень толстого материала. Также в модели НС-33 предусмотрен специальный рычаг, позволяющий раскрыть подвижное лезвие в любой момент работы.

Достоинства

• Свободная заточка лезвий;
• Небольшой размер зубьев на зубчатой передаче;
• Поставляется в чехле;
• Анатомическая форма рукояти.

Недостатки

• Высокая цена;
• Большой вес.

Эксперты отмечают эргономичность изделия и точный рез, который достигается за счет равномерного воздействия режущего контура. Однако высокая цена отпугивает пользователей, как и большой вес инструмента.

Квт НС-32

Компактный небольшой инструмент, оснащенный храповым механизмом. Квт способны перекусывать медные и алюминиевые провода диаметром до 32 мм., имеют небольшой вес и блокиратор ручек, который предотвращает случайное смыкание режущих кромок. Этот инструмент способен отрезать даже кабель с ленточной броней, а также возможна резка проводов из низкоуглеродистого металла небольшого диаметра. Твердость лезвий по шкале Роквелла составляет 48-52 HRS, поэтому они отлично держат режущую кромку и хорошо сохраняют заточку, которую могут производить и сами пользователи. Также инструмент имеет опорные планки, благодаря которым можно работать даже одной рукой, а количество циклов реза зависит от диаметра самого кабеля.

Достоинства

• Термически обработанные лезвия;
• Обрезиненные рукояти;
• Функция разблокировки лезвий из любого положения;
• Низкая цена.

Недостатки

• Не предназначены для резки стальных тросов;
• Короткие ручки.

Электромонтажники признают достоинства этого инструмента, который имеет низкую стоимость и стандартные характеристики, а благодаря конструкционным особенностям кабелерез не требует применения дополнительных усилий.

Iek НС-240

Инструмент предназначен для проводов диаметром 32 мм, подходит для однопроволочных жил и многожильного кабеля из меди или алюминия. За счет оригинальной конструкции режущих лезвий достигнуто равномерное воздействие режущего контура на обозначенный участок, а храповый механизм обеспечивает легкость работы. Дополнительно облегчить эксплуатацию позволяет небольшой вес инструмента, а благодаря диэлектрическому покрытию рукоятки возможна работа под напряжением. Также, в механизме НС-240 предусмотрен обратный ход лезвия, на случай попадания под рез инородных предметов. Небольшой размер зубьев на зубчатой передаче тоже снижает усилия при нажатии.

Достоинства

• Выдвижные ручки;
• Блокиратор резки;
• Усиленные лезвия;
• Большая гарантия от производителя.

Недостатки

• Высокая цена;
• Жесткий ход рукояти.

Ekf НК-12 Master

Ekf созданы как ножницы-кабелерезы для резки кабеля. Подходят они для перехвата одножильных и многожильных проводов из меди или алюминия, и относятся к инструментам проф класса. Изготовлены Ekf из хромо-ванадиевой стали, которая способна выдерживать большие нагрузки, поэтому инструмент отличается высокой прочностью. Также в конструкции предусмотрены упоры для защиты от соскальзывания, а рукоятки оснащены обрезиненными накладками, что дополнительно обеспечивает удобство хвата. Вес инструмента достаточно небольшой, пользователи отмечают, что работать этим кабелерезом можно даже одной рукой, без применения дополнительных усилий.

Достоинства

• Закаленные токами высокой частоты режущие кромки;
• Двухкомпонентные рукояти;
• Матовое никелированное покрытие лезвий;
• Низкая цена.

Недостатки

• Не изолированы;
• Не подходят для стальной проволочной оплетки.

Инструмент достаточно удобен для транспортировки, он небольшой и не раскрывается самостоятельно во время переноски. Твердость лезвий НК-12 Master равна 55-62 HRC.

Лучшие гайковерты

Разновидности

На рынке приборов для электрических работ представлены различные виды кабелерезов, которые отличаются по удобству использования и ценовому сегменту. Каждый тип устройств обладает своим уникальным набором характеристик. Стоит рассмотреть подробнее популярные виды.

Особого внимания заслуживает прибор, способный работать с проводами под напряжением. Он отличается тем, что снабжен надежной изоляцией, минимизирующей риск контакта рук мастера с поверхностью кабеля. Профессиональные модели подобного типа обычно используются только при наличии специального диэлектрического материала на руках монтажника, например, резиновых перчаток.

Наибольшее распространение получают механические или ручные типы инструмента. Они обладают маленькими размерами, как следствие, и небольшим весом, и используются в основном в бытовых целях. Подобными кабельными резаками можно перекусить провода, диаметр которых не превышает 2 см. Точный диапазон устройства обычно представлен на его рукоятки в виде надписи «D=… мм», где на месте… указано конкретное количество миллиметров.

Материалы, с которыми могут работать ручные резаки для кабеля, ограничены медью и алюминием. Не рекомендуется резать кабеля, в состав которых входит трос, а также стальной экран. Такие провода могут деформировать лезвие инструмента. На рукоятке кабелереза обычно пишут, для каких материалов он предназначен.

Сами механические электродевайсы подразделяются на несколько видов.

Электромонтажные ножницы имеют конструкцию, схожую с канцелярским аналогом. Но их лезвия являются более короткими и тугими. Подобный инструмент обычно применяется при ремонте электроники, а также бытовой техники, в состав которой зачастую входят небольшие тонкие провода.

Кусачки рычажного типа наиболее схожи по внешнему облику с плоскогубцами и оснащены небольшими скругленными внутрь лезвиями. Подобная конструкция позволяет охватить большую площадь касания при разрезании кабеля. А также на внутренних сторонах рукоятки могут быть специальные насечки, предназначенные для зачистки проводов.

Самым мощным из ручных кабельных резаков является секторный вариант, в конструкции которого присутствует храповый механизм. Он позволяет охватить довольно толстый кабель. Плечо рычага в подобных моделях обычно увеличено за счет того, что он состоит из длинных трубок. Такая особенность конструкции уменьшает нагрузку на руку мастера при работе.

Гидравлический кабелерез представляет собой гораздо более массивное устройство, достигающее по весу 7 килограммов. Он используется для работы с линией электропередач, располагающейся в воздухе или под землей. Инструмент способен перерезать очень толстые провода, поскольку плотность металла для лезвий в его конструкции превышает плотность материалов, входящих в состав таких проводов. Гидравлическим кабелерез называется, поскольку он состоит из гидроцилиндра, который будет вытягивать шток, если покачивать рукоять. Это провоцирует возникновение сильного сжатия, в результате которого провод перекусывается. Сама рукоятка является гидроцилиндром, шток которого толчком передвигает лезвия, в то время как гидравлическая жидкость прокачивается с помощью тонкого рычага. Нецелесообразно использовать подобный тип кабелереза для перекусывания тонких проводов. Процесс становится неудобным, из-за того, что устройство не является компактным. А также работает данная конструкция довольно медленно с расчетом на перекусывания кабеля с большим диаметром, например, 160 мм и даже 250 мм.

Электрогидравлические модели отличаются от предыдущих по способу давления на гидроцилиндр. Аналогом рычага в таких инструментах является электродвигатель, а гидравлическая жидкость закачивается всего лишь после нажатия одной кнопки. Подобные девайсы для перерезания электрических проводов делятся, в свою очередь, на аккумуляторные и сетевые. Аккумуляторные обладают съемной батареей, которая позволяет осуществлять работу там, где нет сети электропитания. Сетевые же устройства работают только при подключении в розетку, следовательно, не могут использоваться вне помещений. Вес подобных конструкций является самым большим. Но их отличительным преимуществом является самая быстрая скорость работы.

Почему скрутка проводов может быть опасной?

Итак, закрепим: скрутка проводов по праву считается наиболее опасным способом соединения. Почему?

Все потому, что степень контакта двух или сразу нескольких проводников зависит лишь от качества выполненной вами работы. Тем более, со временем слабо загнутые жилы постепенно станут еще слабее. Чем это чревато? Ну хотя бы тем, что при высоких нагрузках электротока в этой зоне будет слишком слабый контакт. Как результат – нагрев проводов, разрушение изоляционного слоя и плачевный финал в виде короткого замыкания (о пожаре и ударе током мы вообще молчим).

Согласно правилам ПУЭ, такой способ соединения проводов и вовсе запрещен. Хотя, безусловно, практически все электрики прибегают к подобному методу в рядовых повседневных работах. И вот что говорят профессионалы-практики: если верно скрутить жилы и тщательно их заизолировать – проблем у вас не возникнет вовсе. Сами жилы при этом могут верно прослужить еще пару десятков лет.

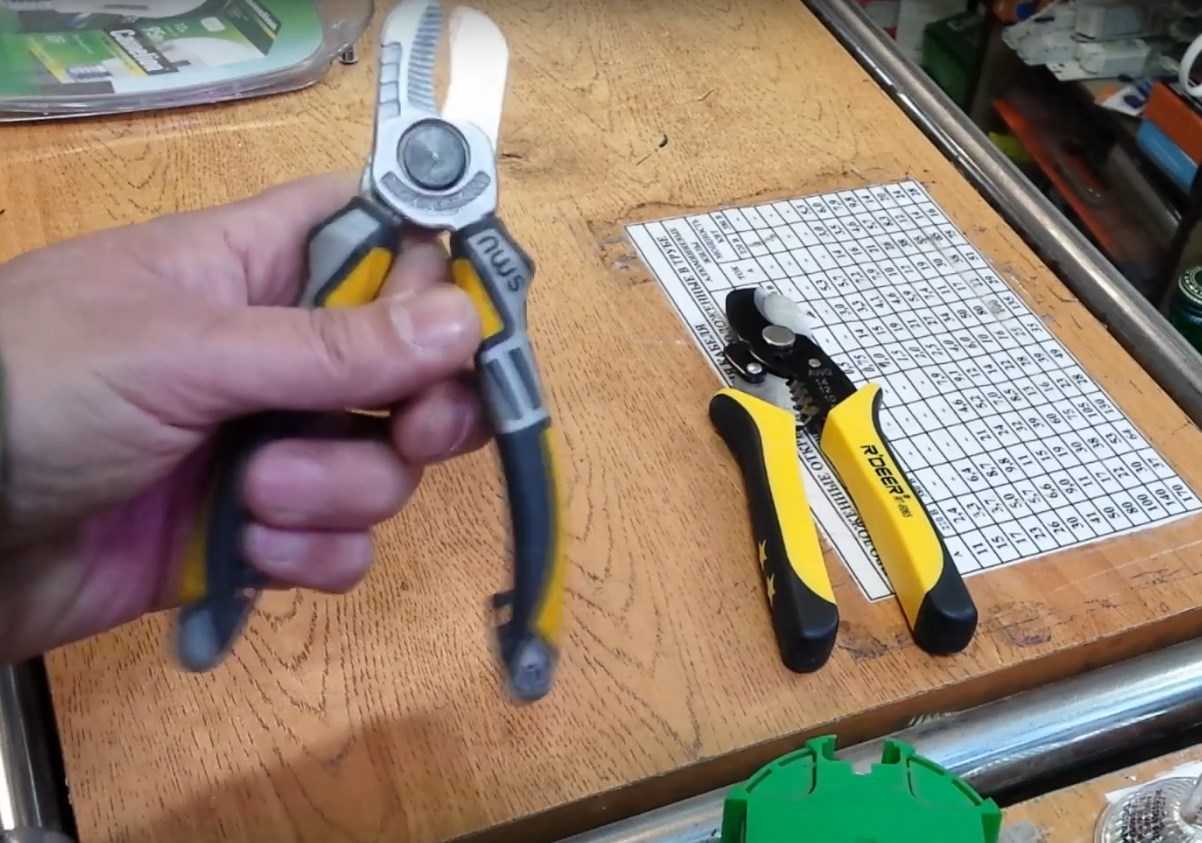

Описание

Кабелерез является незаменимыми инструментом для мастеров, которые выполняют разнообразные ремонтные или строительные работы, связанные с протяжкой и монтажом разнообразных систем коммуникаций. Также он будет полезен и в бытовом применении, когда возникает необходимость замены либо ремонта систем коммуникаций в доме.

Существуют модели, которые позволяют перекусывать даже те провода, которые находятся под напряжением. Ручки таких моделей специально оснащаются толстым слоем изоляционного материала, который защищает пользователя от поражения электричеством. Однако, даже несмотря на это, использовать такие устройства, для работы с проводами, находящимися под напряжением, можно только в специальных защитных перчатках, изготовленных из резины или других диэлектрических материалов.

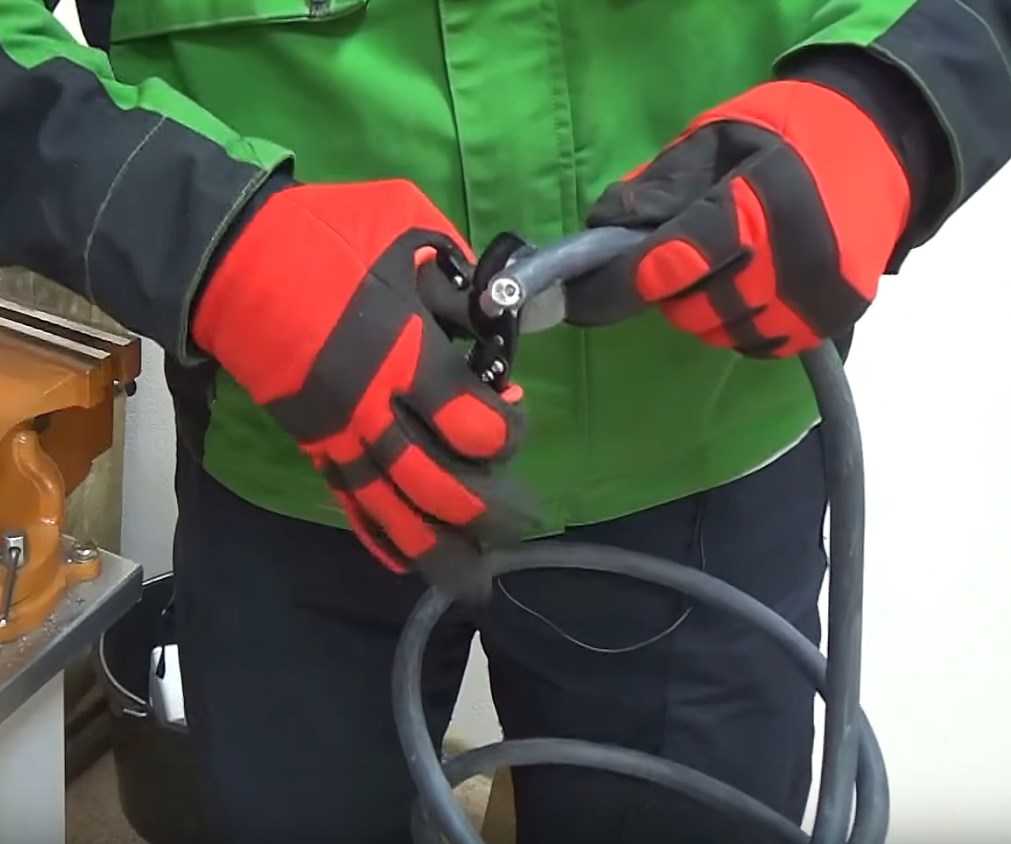

Кабелерезы представляет собой устройство, которое используется для обрезки кабелей, во время проведения электромонтажных работ. Они выпускаются разной конструкции, благодаря чему адаптированы для работы с определенным типом продукции, которая применяется во время проведения монтажных работ.

В качестве рабочей части этого инструмента выступают острые губки (1 или 2 штуки в зависимости от конструкции устройства). Губки работают по принципу ножниц и легко перерезают провода во время их сжатия. Помимо перекусывания кабельной продукции, эти устройства также можно использовать для зачистки жил от нанесенной на их поверхность изоляции.

С какими проводами можно работать

Кабелерезы позволяют осуществлять работу со всеми разновидностями проводов. Существуют как компактные модели, для работы с проводами небольшого сечения, так и устройства, которые можно использовать для перекусывания усиленного кабеля с большим сечением провода. Как правило, такие модели (для работы с усиленным кабелем), используются специалистами во время работ по прокладке линий электропередач. Кабелерез можно использовать во время работы с такими типами проводов:

• Коаксиальными;
• Стекловолоконными;
• Медными;
• Бронированными;
• Оптоволоконными;
• Витыми;
• Алюминиевыми;
• Армированными.

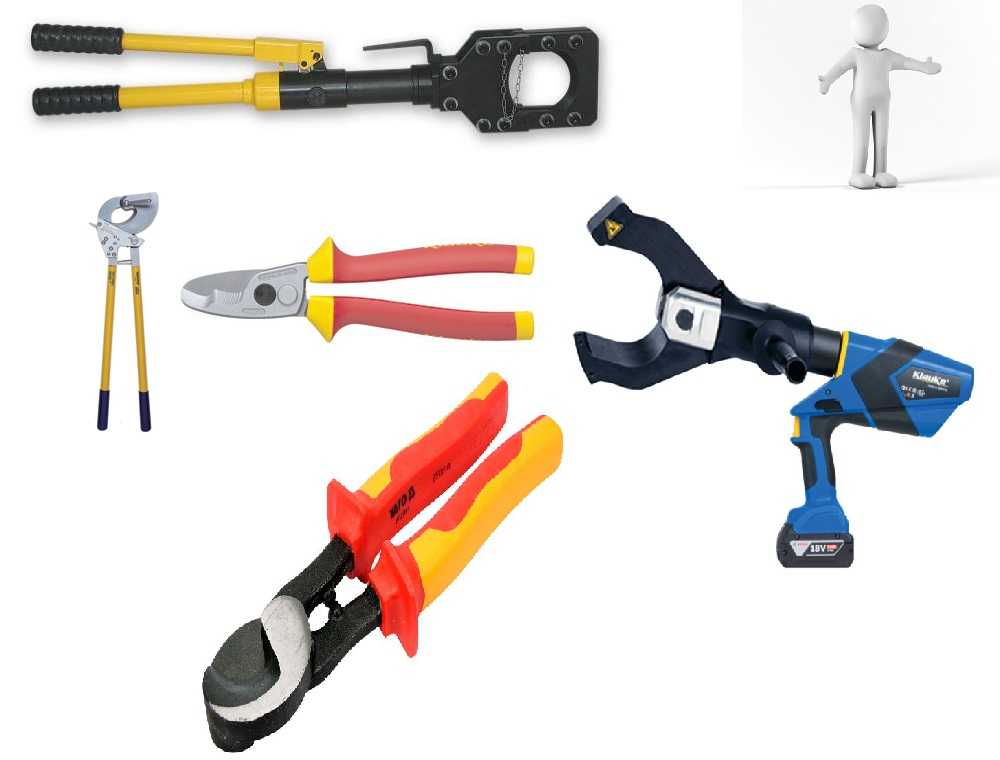

Каких разновидностей бывает

Какие кабелерезы бывают, как выбрать такой инструмент, на что обратить внимание при покупке? Производители предлагают большой выбор самых разнообразных моделей кабелерезов. Условно их можно разделить на несколько подгрупп:

• Электрогидравлические устройства;
• Механический инструмент;
• Гидравлические устройства.

Устройства их этих категорий могут отличаться между собой как стоимостью, так и такими параметрами как функциональность (наличие дополнительных функций), удобство, простота использования. Модели, принадлежащие к механическому типу, лучше всего подходят для повседневного, бытового применения. Они предназначены для выполнения работ с проводами, расположенными непосредственно внутри помещения. Модели гидравлического, а также электрогидравлического типа применяются профессионально во время выполнения работ по прокладке и монтажу усиленных кабелей.

В отличие от механических моделей, гидравлические кабелерезы относятся к инструменту профессионального класса. Благодаря их использованию будет весьма затруднительно сделать аккуратные срезы тонких проводов, например во время установки розетки. Они предназначены для перекусывания мощных кабелей, большого диаметра, которые активно используются при монтаже воздушных либо подземных линий электропередач.

Принцип работы электрогидравлических моделей примерно такой же, как и у его гидравлических аналогов. Единственным отличием в этом случае выступает устройство механизма, отвечающего за сдавливание гидроцилиндра. В таком устройстве, в качестве замены рычагу, который нужно каждый раз во время работы прокачивать, установлен электродвигатель. Специальный механизм, который установлен на электрогидравлическом кабелерезе, сам закачивает гидравлическую жидкость после нажатия кнопки пуска. Электрические модели могут использовать в качестве источника питания как электрическую сеть (сетевые), так и аккумуляторную батарею АКБ (аккумуляторные).

Размеры и конструктивные особенности

С типом гильз разобрались, теперь рассмотрим стандартные размеры и диапазон сечений. Минимальное сечение которое я нашел в интернете это 1.5 мм2 (это для ГМЛ). Дальше все идет по нарастающей 2.5 мм2, 4 мм2, 6 мм2, 10 мм2 и т.д. В общем, гильзы изготавливаются сечением равным стандартному сечению провода.

Как читать расшифровку? Например ГМЛ-6 «гильза медная луженая сечением 6 мм2». У гильз ГАМ прописывается через дробь два числа – сечение по алюминию и сечение по меди. Например ГАМ 16/10, 16 – поперечное сечение алюминиевой части (в мм2), 10 — поперечное сечение медной части (в мм2).

По конструкции гильзы бывают сквозными (внутри голая трубка) или с перегородкой (используются для соединения двух проводов встык).

Перегородки, расположены посередине. Благодаря этим перегородкам регулируется глубина захода кабеля, то есть при наращивании оба конца кабеля зайдут в гильзу на равную длину. Такие гильзы используются для соединения (наращивания) проводов стык в стык.

Попробуем нарастить провод с помощью ГСИ-6. Провод я буду использовать ПВ-3, 6 мм2, то есть сечение гильзы соответствует сечению провода. Снимаем внешнюю изоляцию с провода, вставляем один конец в гильзу и опрессовываем. Для опрессовки используем проверенные пресс клещи ПК-16 с соответствующим размером рабочей зоны губок (на 6 мм).

Жим делаем поверх изолирующего слоя. Со вторым концом провода проделываем все то же самое, снимаем изоляцию, вставляем в гильзу, опрессовываем. Изолированные гильзы для опрессовки проводов покрыты ПХВ изоляции и очень удобны в этом плане. После опрессовки их не нужно изолировать. Если вы наращиваете провода с помощью обычных неизолированных гильз то для изоляции можно использовать термоусадочную трубку ТУТ. О том как пользоваться такими трубками я уже писал на сайте electricvdome.ru, пожалуйста заходите, каждый может ознакомиться и задать вопрос.

Отличные диэлектрические кабелерезы

Такой инструмент применяется для работы под напряжением до 1000 В, когда нет возможности выключить коммуникацию. Прекрасная изоляция позволяет перекусывать провод без угрозы для жизни специалисты. При подборе важен самый большой диаметр обхвата резцов и класс изоляции с показателем защиты от Вольт.

SHTOK 1000В 08108 — режет не обращая внимания на напряжение 1000 В

Это лучший диэлектрический кабелерез, который разрешает перекусывать провода напряжением до 1000 В.

Для этого предусматривается толстая изоляция с прорезиненным покрытием снаружи. Чтобы пальцы специалисты не соскочили на токоведущие части, перед шарниром сделан большой борт-упор.

За него комфортно цеплять инструмент на пояс в петлю. Округлая рабочая головка небольшой формы, что комфортно для доступа в узком шкафу или щитовой.

Плюсы:

• хорошая сборка без люфта на шарнире;
• толстая сталь на рабочих кромках;
• режут медные и металлические жилы;
• два паза для тонких и толстых кабелей, что увеличивает продуктивность при разнородных проводах;
• самый большой диаметр кабеля 12 мм;
• защитная изоляция, которая рассчитана на 1000 В;
• доступная стоимость от 500 рублей;
• идеальная полукруглая форма захвата рукой для сильного сдавливания;
• небольшие размеры 160х55х30 мм;
• легкий вес 280 грамм легко носить в кармане;
• годятся для зачистки кончиков.

Минусы:

• не рассчитаны на сталь;
• короткая длина 160 мм может быть очень маленькой, чтобы достать до стационарно проложенного кабеля в щитке;
• можно разрезать кабель диаметром и 16 мм, но придется сильно открывать ручки, что некомфортно при сведении;
• могут заклинивать в сжатом положении, зачем необходимо разведение обоими руками.

Knipex KN-9526165 — с несминающейся кромкой

Это лучший кабелерез для долгой эксплуатации благодаря изготовлению части которая режет из инструментальной стали с добавочной закалкой в масле.

Чтобы инструмент не раскрылся в сумке и не перерезал что-нибудь при нажатии, механизм разведения снабжен откидывающимся упором, сразу за шарниром.

Устройство находится всегда в сложенном положении, а пользователь откидывает блокиратор конкретно перед заведением кабеля.

Плюсы:

• степень изолирования от тока до 1000 В;
• непрерывная режущая поверхность кромок без центрального зуба, что дает возможность заводить провода диаметром до 15 мм;
• высокие борты против соскальзывания пальцев на металл;
• режут медь и алюминий;
• небольшие размеры 160х65х30 комфортны для ношения в кармане;
• регулирующийся винт прижима на оси;
• легкий вес 280 грамм;
• каленая сталь на кромке;
• длительный эксплуатационный срок;
• легкий рез без больших трудов;
• разводная пружина в шарнире делает работу легче с помощью одной руки.

Минусы:

• цена от 4900 рублей;
• длины в 160 мм может не хватить в узком длинном ящике с проводкой.
