Рейтинг лучших токовых клещей 2018 года

Лучшие производители

1. ABB. Швеция/Швейцария. Специализация: электротехника, энергетическое машиностроение, информационные технологии. Производство в Европе, Азии. США и Бразилии.
2. UNI-T, Китай. Крупнейший азиатский производитель электроинструмента. Изделия UNI-T, это недорогие тестеры с хорошим функционалом.
3. Testo, Германия. На рынке с 1957 года. Первоначальная специализация – производство мед. техники. В 70-е годы компания начинает производить контрольно-измерительные приборы. Популярные модели Testo пользуются повышенным спросом среди профессионалов.
4. Stanley, США. Производством измерительного инструмента занимается с 1843 года. Сегодня эта мощная корпорация производит высококачественный, износостойкий профессиональный инструмент.
5. Fluke, США. Компания является одним из мировых лидеров в разработке и производстве цифровых тестеров. Популярность моделей объясняется высоким качеством сборки, удобством в работе, долговременной эксплуатацией.
6. Mastech, Гонконг. Специализация: токовые клещи, блоки питания, мультиметры. Недорогие и качественные модели.
7. Victor. Владелец торговой марки – американская компания Victor Electronics. Специализация: токовые клещи, мультиметры, тахометры. Производство в Китае. Victor – бюджетные приборы высокого качества.
8. Hioki, Япония. Одна из крупнейших в мире компаний по производству тестеров, клещей т т.д.
9. Зубр. Российский производитель инструмента для домашних мастеров. Качественные и недорогие модели пользуются спросом на отечественном рынке.

Это далеко не все производители качественных тестеров. Какой фирмы лучше купить – решать вам. Выслушайте рекомендации опытных пользователей, узнайте сколько стоит приглянувшаяся модель и примите решение.

FLUKE 319

Токовые клещи FLUKE 319 могут похвастаться повышенной точностью измерения малых токов.

С помощью этого устройства пользователь сможет измерять силу переменного тока до 1000 А и постоянного до 600 А, а также напряжение до 600 В, частоту и сопротивление. Также стоит отметить функцию измерения пускового тока, которая позволяет выполнять замеры пускового тока и частоты, что вносит дополнительные удобства при тестировании, к примеру, электрического и осветительного оборудования.

Благодаря компактным размерам, FLUKE 319 не только хорошо лежат в руке, но и обеспечивают удобство проведения измерений в стесненных условиях. И при своей компактности они получили довольно большой дисплей с хорошо-читаемыми цифрами и яркой подсветкой, которая пригодится при работе в темных местах.

В плане управления эти токовые клещи очень просты и разобраться во всех их настройках не составляет труда. Из полезных особенностей стоит отметить возможность сохранения результатов измерений, звуковой сигнал для проверки целостности цепи, а также функцию автоматического выключения питания, которая продлевает срок службы батареек.

• Макс. ток: 999.9 А.
• Макс. напряжение: 600 В.
• Погрешность: 1.5 – 2.5%.
• Макс. сопротивление: 4000 Ом.
• Макс. частота: 500 Гц.
• Рабочая темп.: -10…+50⁰.
• Питание: 3 х ААА.
• Габариты: 234 х 74 х 34.8 мм.
• Вес: 384 г.

Комментарии:

Федор

Fluke рулит однозначно! Я бы не советовал никаких других клещей. Ни копейки не пожалел из тех денег, что на них потратил. Все-таки американское качество — это сила

Тихон

Мастек тоже нормального качества, не Fluke конечно, но и цена отличается в 2 раза. Для начинающих электриков — вполне подходящий вариант. Сам с таких начинал, сейчас отдал помощнику, а сам американскими клещами пользуюсь

Родион

Не все написали о клещах Ресанта. Еще у них царапается пластиковый экран, скрипит корпус и они перестают работать, если их пронести по морозу. Т.е. нужно сначала отогреть, и только после этого они включаются.

Прохор

Родион, чтобы такого не было, при сильных морозах надо батарейку доставать и носить отдельно в кармане брюк. Это не болезнь Ресанты, это болезнь батареек, которые «почему-то» не хотят работать при минус 20.

Klinskyi

Пиздаболы

Оставить комментарий Отменить ответ

Профессиональный мультиметр Fluke — образец качества, «мерседес» в среде измерительных приборов

Пошаговая инструкция как измерять сопротивление мультиметром

Виды детекторов скрытой проводки, для чего они применяются

Стоит ли покупать набор электрика НЭУ-М или лучше сначала посчитать?

Автомобильные клещи

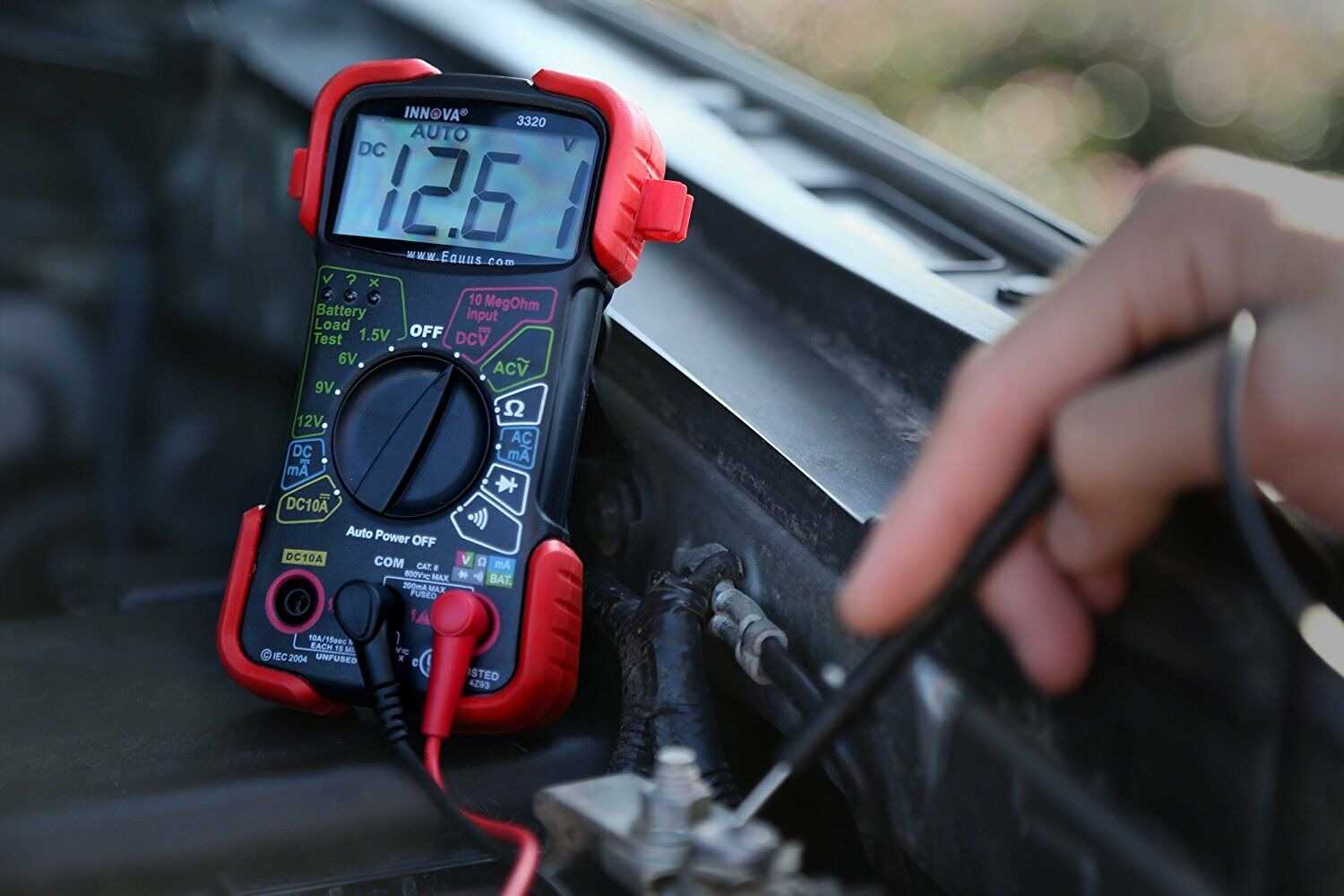

INNOVA 3320

Профессиональные измерительные клещи для автомобиля от Innova — это один из лучших многофункциональных измерительных инструментов, сочетающий многофункциональность и хорошее качество сборки.

Характеристики:

• Девайс с функцией Auto-Ranging, которая автоматически подстраивает диапазон при измерении.
• Имеет крупные цветные индикаторы, отображающие уровень заряд батареи. Если индикатор зелёный — значит энергии достаточно, если жёлтый — значит ниже рекомендуемого, ну и красный указывает на то, что батарея нуждается в замене.
• В комплекте также идут прочные резиновые чехлы, предназначенные не только для улучшения внешнего вида, но и для предотвращения износа или поломки в случае выскальзывания устройства из рук;
• В числе других аксессуаров, поставляющихся вместе с устройством: держатели, измерительные провода, подставка.

INNOVA 3320
Достоинства:

• Устройство имеет функцию автоматической настройки диапазона;
• Легко контролировать время автономной работы;
• Удобен к использованию;
• Чехлы из прочного материала защищают устройство, тем самым увеличивая его долговечность.

Недостатки:

• Необходимо регулярно заменять батарею;
• У модели нет конкретной специализации.

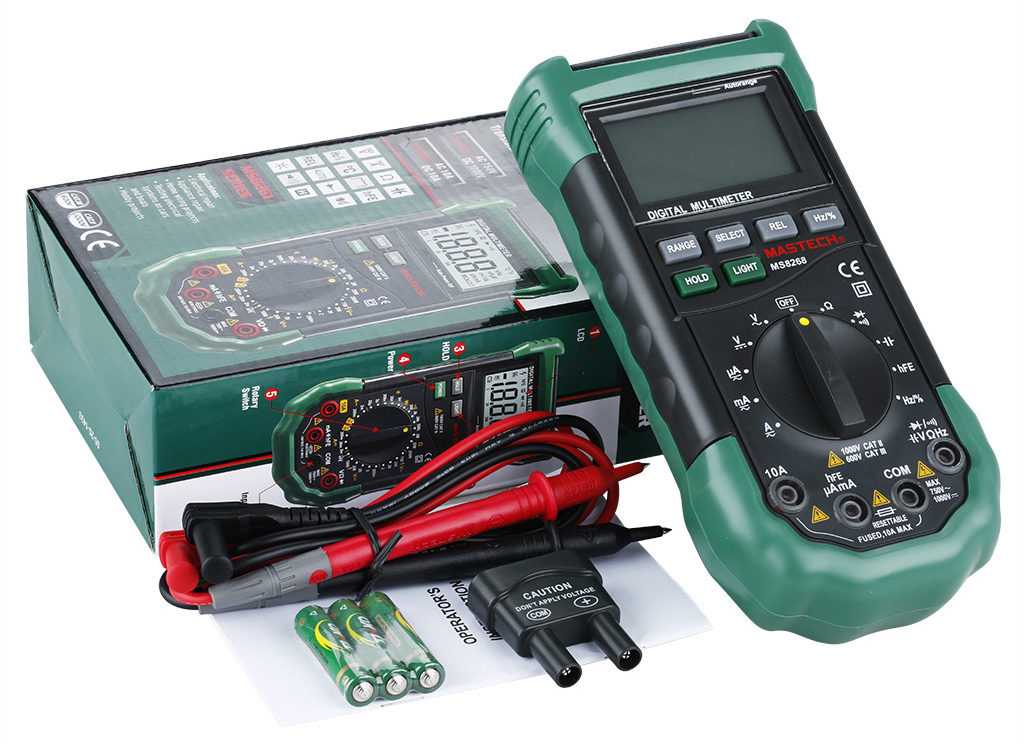

Mastech MS8268

Mastech MS8268 — это одна из топовых моделей мультиметров от известного американского бренда. Его главное преимущество в том, что он позволяет делать измерения в режиме относительных измерений (REL). Он даёт достаточно точные результаты, имеет высокое входное сопротивление и прочную конструкцию.

Характеристики:

• Модель имеет несколько красных мигающих светодиодных клемм со звуковым оповещением, которые отображают значения силы тока и напряжения.
• Он оснащен крупным жидкокристаллическим дисплеем с подсветкой, которая пригодится при проведении замеров в условиях плохой освещенности. Подсветка равномерно распределена по дисплею, что очень даже неплохо для столь недорогой модели.
• Подсветка активируется нажатием кнопки и автоматически выключается через 5 секунд — это позволяет экономить заряд батареи.
• Иногда клиентам требуется измеритель с автонастройкой, а иногда полезнее девайс с ручным зондированием. Так вот, с MS8268 вы можете спокойно выбирать между обоими режимами: ручного и автоматического выбора диапазона.
• Инструмент работает от трех ААА батареек, для которых предназначен отдельный отсек.

Mastech MS8268
Достоинства:

• Циферблат достаточно прочный и не трескается при падении;
• Если вы неправильно настроили устройство, оно уведомит вас об этом специальным звуковым сигналом;
• Не требуется разбирать прибор, чтобы заменить батарею или предохранитель;
• Поставляется с ярким светодиодным дисплеем для удобства чтения;
• Высокая долговечность и длительная производительность;
• Автоматическое сохранение всех сведений.

Недостатки:

• Отсутствие защиты ввода;
• Маленький диапазон.

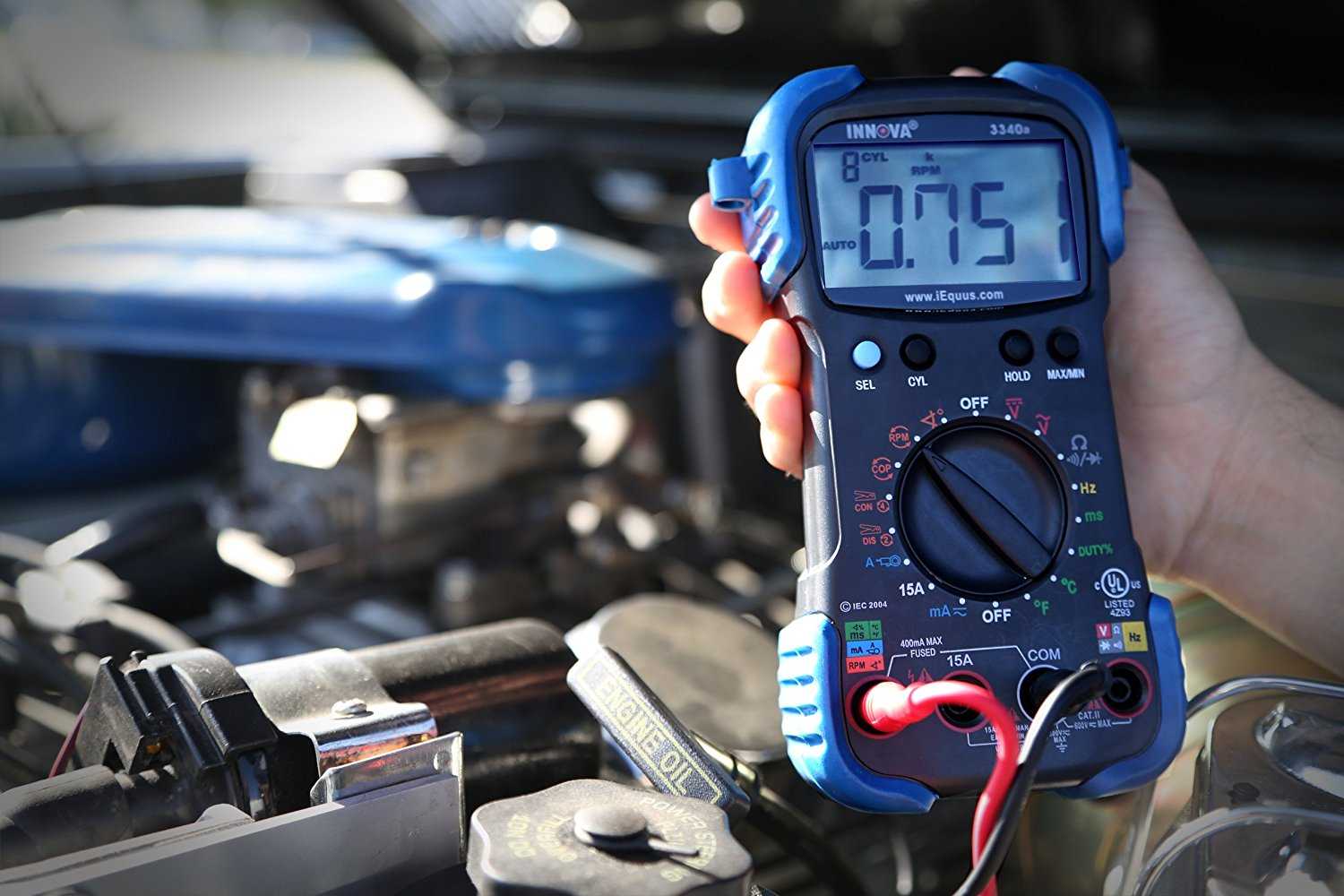

INNOVA 3340

Ещё один девайс от компании Innova. Модель 3340 является одним из лучших автомобильных мультиметров. Залогом его качества является сочетание характеристик, дающих ему преимущество перед конкурентами. Чтобы вы поняли его возможности, нужно отметить его способность измерять в диапазоне до десяти мВ. Это один из немногих мультиметров в данном ценовом сегменте, которые на это способны.

INNOVA 3340
Достоинства:

• В первую очередь нужно отметить его компактность — вес Innova 3340 составляет всего 2 кг.;
• В комплекте с девайсом идёт удобная подставка и ремешок на запястье, чтобы его можно было использовать без помощи рук;
• При проверке автомобильного двигателя на наличие проблем гарантировано, что блок управления двигателем не будет поврежден в процессе. С INNOVA 3340 будет не только комфортно работать, но и вам будет легче определить, откуда возникла проблема с двигателем;
• Инновационные технологии, такие как возможность автоматического отключения, защита от обратной полярности и многие другие;
• Большой ЖК-дисплей и прочный корпус;
• Полностью безопасен в использовании.

Недостатки:

Выбирать токовые клещи стоит с учетом частоты их использования и сферы применения, это позволит приобрести функциональное устройство, не переплачивая за не нужный функционал.

Назначение и виды токоизмерительных клещей

Токоизмерительные клещи — пожалуй, единственный инструмент, позволяющий измерять ток в цепи, не разрывая ее. Различаются они по устройству, функциональности, максимальному измеряемому напряжению и типу измеряемого тока (постоянный либо переменный). Так какими же могут быть наши клещи и как они работают?

Одноручные токовые клещи

Начнем, пожалуй, с известных многим одноручных клещей — по сути это мультиметр (чаще всего) с дополнительным токовым датчиком. Пользоваться такими клещами довольно просто — для этого достаточно перевести переключатель в режим амперметра, развести клещи и свести их, заключив проводник внутри кольца. Сила тока в этом проводнике высветится на цифровом индикаторе.

Для измерения силы тока в труднодоступных местах на некоторых моделях предусмотрена кнопка фиксации результата.

Такие одноручные клещи рассчитаны на сравнительно низкое (до 1000 В) напряжение и, в силу своей компактности и удобства в использовании, наиболее подходят для применения в бытовых условиях.

Помимо одноручных выпускаются также двуручные, предназначенные для работы с напряжением от 2000 до 10000 В.

Двуручные токовые клещи

Работать одной рукой с такими клещами уже не получится. Столь неудобная в применении конструкция придумана неспроста. Дело в том, что по технике безопасности токоизмеряющие устройства, предназначенные для измерений свыше 1 кВ, должны иметь длину изоляторов не менее 38 см, а рукояток — не менее 13 см. К счастью, в быту такие напряжения практически не встречаются, поэтому работать с двуручными клещами придется немногим.

Как уже было сказано, помимо максимального измеряемого напряжения, измерительные клещи различаются также по типу измеряемого тока. Каковы различия между ними и как узнать, для тока какого типа предназначен тот или иной прибор? Это на самом деле несложно — по маркировке на корпусе (сейчас имеются ввиду клещи высокого или хотя бы среднего качества, а не собранные в подвале на коленках). Так, на корпусе клещей, предназначенных для измерения переменного тока, будет проставлена маркировка AC, для постоянного же — DC (чаще — ACDC). Различия же в принципе работы. Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора.

Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора

В целом конструкция токовых клещей переменного тока проста. Они состоят из разводного магнитопровода с намотанной на него вторичной обмоткой, подключенной к амперметру. В роли первичной обмотки выступает измеряемый проводник, протекающий по которому ток создает переменное магнитное поле, передающееся через магнитопровод вторичной обмотки и возбуждающее в ней электромагнитную индукцию. Возникший в результате электрический ток как раз и измеряется амперметром. Данная схема объясняет принцип работы токовых клещей переменного тока, но как же работают клещи для измерения тока постоянного? Ведь, как известно, трансформатор может работать только в цепях переменного тока. Сейчас мы получим ответ и на этот вопрос.

Для измерения постоянного тока используются уже другие принципы. Общеизвестно, что проводник, по которому протекает электрический ток, создает вокруг себя магнитное поле, и чем выше сила тока, тем более мощным это поле получается. Так вот, измерив это поле, можно получить представление о силе и даже направлении тока. Наличие и интенсивность магнитного поля определяется специальным датчиком (датчиком Холла). Клещи, оснащенные датчиком Холла, в отличие от трансформаторных, способны измерять как постоянный ток, так и переменный, а стоят незначительно дороже. Так что если придется выбирать, какие лучше приобрести, то рекомендуются именно они. Помимо своих непосредственных функций (измерение силы тока без разрыва цепи), многие современные клещи представляют собой полноценный тестер (мультиметр), позволяющий измерить напряжение, сопротивление, а также прозвонить участки цепи и проверить работоспособность некоторых радиоэлементов.

Но не стоит забывать также об аналоговых (стрелочных) клещах, которые, несмотря на все достоинства и удобства своих цифровых собратьев, все еще продолжают использоваться наряду с ними. Происходит это ввиду их менее высокой стоимости и способности работать без источника питания.

Теперь, зная, какими могут быть токоизмерительные клещи, можно перейти непосредственно к обзору. В сегодняшнем рейтинге будут участвовать 10 клещей различных производителей, разных ценовых категорий, но непременно имеющие высокие оценки пользователей. Позиционироваться клещи будут в порядке возрастания их качества.

Что нужно учитывать при выборе устройства

На рынке представлено большое количество устройств, функционал которых заметно различается, что напрямую влияет на его стоимость. Приобретая клещи универсальные токовые, надо учитывать, что это всё-таки специализированный инструмент для определения силы тока в проводнике, находящегося под напряжением. Поэтому стоит для себя решить – нужны ли в этом приборе такие функции, к примеру, как проверка конденсаторов, диодов и транзисторов.

Все то же самое умеет делать обычный мультиметр, только его габариты и вес при этом гораздо меньше, но, это в любом случае дело вкуса.

Основные задачи, которые должен выполнять прибор:

• Измерение силы тока и напряжения (в идеальном варианте переменного и постоянного).
• Прозвонка проводов (желательно со звуковым сигналом)
• Определение частоты тока.

Желательные опции, которые в некоторых случаях облегчают работу:

• Фиксация результатов замеров – кнопка «Hold»
• Возможность выставления ноля – если соседние провода дают наводку.
• Возможность замера тока пускового броска, который в несколько раз больше номинального.
• Автоматический выбор диапазона при отображении результатов.
• Плюсом будет возможность подключения термощупа для измерения температуры.
• Большой дисплей с подсветкой.

Также в обязательном порядке надо обратить внимание на качество пластика, отсутствие на поверхности устройства металлических деталей и какие используются элементы питания (чтобы их можно было без проблем найти и заменить, в случае необходимости)

Наглядно про токовые клещи на видео:

Как итог – измерительные токовые клещи это устройство, значительно упрощающее работу профессионального электрика и домашнего мастера, который привык все делать своими руками. Использование прибора, в целом, не отличается от проведения измерений тестером или мультиметром – оно интуитивно понятно и доступно даже людям с минимальными навыками, но в ряде случаев понадобятся некоторые знания для интерпретации полученных результатов измерений.

Сегодня я подробно расскажу Вам про электроизмерительные клещи.

Прошу не путать эти два словосочетания, потому что это не одно и тоже. Впрочем, Вы сами сейчас убедитесь в этом.

Электроизмерительные клещи применяются для замера параметров электрической цепи. К параметрам относятся:

• напряжение

сопротивление

Электроизмерительные клещи относятся ТОЛЬКО к основным до и выше 1000 (В).

В электроустановках до 1000 (В) измерение вышеперечисленных параметров с помощью электроизмерительных клещей осуществляется без разрыва контролируемой цепи.

Конструкция электроизмерительных клещей

Как выглядят электроизмерительные клещи, наверное, представляет практически каждый .

Электроизмерительные клещи имеют встроенный . У трансформатора тока магнитопровод является разъемным.

В качестве первичной обмотки служит проводник с измеряемым током. В качестве вторичной обмотки используется электроизмерительный прибор.

В настоящее время существуют большое количество электроизмерительных клещей различных типов и моделей. В зависимости от типа и модели клещей, электроизмерительный прибор бывает, как аналоговый (стрелочный), так и цифровой.

В данной статье в качестве примера я привожу электроизмерительные клещи М266 из своего перечня . Они мне нравятся своей простотой и надежностью.

Электроизмерительные клещи до 1000 (В) состоят из рабочей части и корпуса. В качестве рабочей части используется:

электроизмерительный прибор

В качестве изолирующей части клещей используется сам корпус с упором и рукояткой.

Электроизмерительные клещи выше 1000 (В) состоят из:

• рабочей части
• изолирующей части
• рукоятки

В качестве рабочей части клещей используется магнитопровод, обмотка и электроизмерительный прибор, который бывает, либо съемным, либо встроенным в электроизоляционном корпусе.

Изолирующая часть электроизмерительных клещей выше 1000 (В) должна иметь длину не менее 38 (см), а рукоятка — не менее 13 (см).

Испытания электроизмерительных клещей

Во время эксплуатации электроизмерительных клещей необходимо проводить им . Периодичность испытаний электроизмерительных клещей — 1 раз в год. А продолжительность испытаний составляет 5 минут.

Испытательное напряжение 40 (кВ) подается между магнитопроводом и временным электродом, который установлен около ограничительного упора со стороны изолирующей части. Это относится к электроизмерительным клещам до 10 (кВ).

Для клещей до 1000 (В) испытательное напряжение 2 (кВ) подается между магнитопроводом и основанием рукоятки.

Технология

1. На соединяемых жилах проводов удалите изоляционный слой на 2-3 см.
2. Теперь при помощи мелкозернистой наждачной бумаги зачистите оголённые участки до металлического блеска.
3. Если жилы алюминиевые, нанесите на них кварцево-вазелиновую пасту, если медные, то технический вазелин.
4. При односторонней опрессовке расположите провода параллельно друг другу и наденьте на них гильзу. При двухсторонней заведите зачищенные жилы в трубку с противоположных концов до стыка.
5. Обожмите соединение пресс-клещами, оботрите тряпочкой, смоченной в бензине либо растворителе, заизолируйте при помощи изоленты, термоусаживаемой трубки или лакоткани.

Расключение проводов в распределительной коробке с помощью опрессовки подробно показано в этом видео:

Как видите, ничего сложного в опрессовке нет, а соединение получаете надёжное и качественное. Если вам необходимо выполнить подобную работу разового характера, пресс-клещи можно у кого-то попросить или взять на прокат. В случае, когда часто сталкиваетесь с электромонтажными работами, приобретите инструмент, он не слишком дорогой.

Измерения тока

Теоретическая часть закончилась, теперь перейдем к практической. Рассмотрим, как пользоваться тестером электрическим и проводить им измерения.

Чтобы измерить сопротивление, нужно переключатель прибора перевести в положение Ω. Практически во всех мультиметрах измерение разбито на следующие диапазоны:

• 200 Ом;
• 2000 Ом;
• 20 кОм;
• 200 кОм;
• 2 МОм.

Замеры сопротивления в основном применяют для поиска обрыва в электрической цепи. Можно проверить работоспособность большинства бытовых электроприборов, таких как лампочка, утюг, электрический чайник и других. Протестировать работу большинства выключателей и розеток.

При проведении измерения на экране устройства отображается сопротивление цепи. Если сопротивление равно единице, это означает, что превышено максимальное значение в измеряемом диапазоне и нужно перейти на более высокий. Если же на самом максимальном диапазоне прибор показывает единицу, это означает, что в цепи присутствует обрыв.

Также имеется диапазон, который обозначают в виде диода или зуммера. Этот диапазон используют для прозвонки контакта. Когда контакт нормальный, то загорается светодиод на корпусе мультиметра или слышен звуковой сигнал. Если же контакта нет, то и мультиметр не подает никаких сигналов.

При измерении напряжения нужно придерживаться нескольких правил. Нужно идти от обратного, то есть измерения нужно начинать с самого верхнего диапазона. Когда прибор показывает величину меньше высшей границы предыдущего диапазона, следует переключиться на меньший диапазон. Так можно добиться более точных измерений с наименьшей погрешностью.

Соблюдение полярности при замерах переменного напряжения необязательно. При проведении замеров нельзя браться руками за металлическую часть щупа. Работать нужно предельно аккуратно, чтобы не вызвать короткого замыкания.

Чтобы произвести замеры постоянного напряжения, центральный переключатель тестера нужно перевести в положение V =. Измерения нужно проводить, придерживаясь такой же стратегии, как и с измерениями переменного напряжения. То есть начинать стоит с самого верхнего диапазона, постепенно снижаясь на нижний. Если делать иначе, есть большая уверенность того, что тестер выйдет из строя.

Сила тока измеряется при ремонте электронной техники. В домашних условиях такие измерения могут понадобиться, например, чтобы проконтролировать заряд аккумулятора электронного устройства. Если на зарядном устройстве отсутствует устройство для измерения силы тока или это устройство сломано, в этом случае можно воспользоваться мультиамперметром или мультиметром.

Практически во всех мультиметрах измерение сопротивления разбито на следующие диапазоны:

• 200 мА (микроампер);
• 2000 мА (микроампер);
• 20 mA (миллиампер);
• 200 mA (миллиампер).

Чтобы производить измерения в данных диапазонах, нужно использовать вышеописанное подключение щупов к прибору, то есть черный провод подключается к разъему со значком СОМ, а красный провод подключается к разъему со значком V Ω mA.

Если же имеется необходимость измерения больших токов в диапазоне от 200 мА до 10 А, тогда красный провод нужно переключить из разъема V Ω mA, в разъем 10A. Черный провод остается на своем месте в разъеме СОМ. Если красный провод не переключить в другое гнездо, то мультиметр может сгореть.

При измерении силы тока так же, как и при измерении напряжения, действует то же самое правило — начинать нужно с самого верхнего диапазона, постепенно спускаясь на более низкий. Если делать иначе, есть большая вероятность того, что тестер выйдет из строя.

Чтобы не испортить прибор, важно придерживаться следующей инструкции. Когда измеряем силу тока, то тестер подключаем последовательно в цепь

Если же измеряем напряжение или сопротивление, то тестер подключаем параллельно

Если же измеряем напряжение или сопротивление, то тестер подключаем параллельно.

Важно! Не пытайтесь измерить силу тока в розетке электросети, это невозможно, и ваш прибор гарантированно выйдет из строя. Во избежание поломки устройства перед началом проведения измерений убедитесь, что центральный переключатель прибора установлен в требуемом секторе и в заданном диапазоне измерений

Во избежание поломки устройства перед началом проведения измерений убедитесь, что центральный переключатель прибора установлен в требуемом секторе и в заданном диапазоне измерений

Во избежание поломки устройства перед началом проведения измерений убедитесь, что центральный переключатель прибора установлен в требуемом секторе и в заданном диапазоне измерений.

1 UNI-T UT33A

Для тех пользователей, которые не знают, как правильно выбрать предел измерения, создан мультиметр автомат UNI-T UT33A. При измерении сопротивления и напряжения прибор автоматически определяет подходящий диапазон. В мультиметре имеется отдельная панель для проверки работоспособности транзисторов. Производитель предусмотрел возможность отключения прибора при отсутствии активности в течение 30 минут. Питание тестера осуществляется от двух пальчиковых батареек ААА напряжением по 1,5 В.

Потребители отмечают простоту эксплуатации, его можно применять для дома, для авто и мототехники, при ремонте электро- и радиотехники. В отзывах упоминается такой недостаток прибора, как отсутствие подсветки.

Вопросы и ответы

Какие материалы для данного прибора доступны на сайте АКТАКОМ?

Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

Для чего предназначены разъемы L1, L2, L3 и COM на передней панели токовых клещей-ваттметра АСМ-2353?

Входные разъёмы L1, L2, L3 и входной разъём COM используются для подключений измерительных проводов при определении переменного напряжения, частоты, активной, реактивной и полной мощности. Выбор фазы осуществляется с помощью кнопки SEL на передней панели прибора. На рисунке ниже – пример подключения прибора при измерении активной мощности по схеме «3 фазы 4 провода».

Имеется ли в АСМ-2353 индикатор активно-индуктивной или активно-емкостной нагрузки при измерении угла сдвига фаз?

Индикатора активно-индуктивной или активно-емкостной нагрузки в АСМ-2353 нет. Показания измерений фазового угла отображаются только в положительном диапазоне от 0 до 90 градусов.

Что означают символы на дисплее токовых клещей АСМ-2353?

Символ высокого напряжения Индикатор переменного напряжения или тока Символ отрицательного значения Индикатор заполнения памяти для хранения данных Индикатор сохранения данных Включен режим удержания показаний Передача данных Символ первой фазы Символ второй фазы Символ третьей фазы Ватты: сумма Ватт Батарея разряжена Единицы измерения частоты, фазового угла, реактивной мощности Часы : минуты : секунды Максимальное и минимальное показания Перегрузка Аналоговый индикатор величины сигнала Индикатор очистки сохранённого показания Индикатор загрузки сохранённого показания

Где найти методику поверки для прибора?

Методика поверки данного прибора включена в типовое РЭ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице «Прочитать руководство по эксплуатации перед покупкой» раздела «Техническая поддержка» сайта.
