Лучшие гидроаккумуляторы 2021 года: независимый топ

Виды гидробаков для систем водоснабжения

В зависимости от типа установки гидроаккумуляторы делятся на вертикальные и горизонтальные. Обычно баки объемом до 50 л располагают горизонтально, а резервуары большей емкости устанавливают вертикально, в том числе с целью экономии места. На эффективность работы гидробаков тип установки не влияет.

На корпусе вертикальных изделий объемом больше 50 л находится специальный клапан (ниппель) для стравливания воздуха, который постепенно накапливается в водоснабжающей сети во время эксплуатации. Воздух скапливается в верхней части устройства, поэтому и клапан для стравливания расположен в верхней части бака. Чтобы гидроаккумулятор функционировал исправно, необходимо периодически избавляться от собравшегося воздуха при помощи ниппеля.

В горизонтальных устройствах также предусмотрен ниппель для стравливания воздуха, а для слива воды имеется специальный запорный кран, который устанавливается за гидроаккумулятором. Кроме того, горизонтальный напорный бак должен иметь отвод в канализационную систему.

Из устройств маленьких размеров, независимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива жидкости, а затем емкость снова наполняют водой.

Данную процедуру выполняют в следующей последовательности:

• в первую очередь отключают питание насосного оборудования и реле давления;
• открывают ближайший смеситель;
• воду сливают, пока бак полностью не опустеет;
• после опорожнения бака кран закрывают и подают питание на реле и насос;
• вода заполняет бак в автоматическом режиме.

Выбирая форму гидробака, ориентируются на площадь и конфигурацию технического помещения, где бак будет установлен. Решающими оказываются именно габариты, а не горизонтальный или вертикальный тип устройства. Владельцами приобретается такой напорный бак, который оптимально впишется в отведенное для него место.

Для автономно обустраиваемых инженерных систем используют два вида гидроаккумуляторов; чтобы обозначить их сферу применения, устройства окрашивают в синий или красный цвет. Благодаря такой цветовой маркировке невозможно перепутать резервуары, изготовленные для разных целей. Синий бак применяют при устройстве систем холодного водоснабжения, а напорный бак красного цвета – для функционирования отопительного контура.

Эти изделия не взаимозаменяемы, поскольку для изготовления их мембран используются разный материал. В обоих видах устройств используется высококачественная резина, которая не содержит токсинов и не ухудшает качество воды. Однако в красных баках устанавливают мембраны, специально рассчитанные на соприкосновение с горячей водой, а в гидробаках синего цвета мембраны могут взаимодействовать только с холодной жидкостью. Кроме того, напорные баки синего цвета могут переносить более высокое давление, чем устройства для отопительных систем. Использование гидроаккумуляторов не по назначению недопустимо, так как это может привести к аварии и в любом случае категорически сократит срок их службы..

Если производитель не применяет цветовую маркировку, узнать назначение приобретаемого устройства можно из технического паспорта изделия.

Объем гидроаккумулятора

Не покупайте гидроаккумулятор, ориентируясь на то, что установили Ваши друзья или соседи по даче. Возможно, для Вас данная модель будет неэффективна. Объем гидроаккумулятора (как и всё остальное оборудование!) должен подбираться только на основе результатов гидравлического расчета. Количество моделей, представленных на рынке, достаточно велико.

Существует ли оптимальный объем гидравлического бака? Как мы уже сказали, только гидравлический расчет может точно указать на конкретную модель гидравлического оборудования, оптимально подходящую под Ваши условия. Но количество типовых объемов у различных моделей гидробаков не столь велико. То есть если по результатам расчета Вам требуется бак объемом 51, 5 л, то именно такой бак в продаже найти не удастся. Вам порекомендуют приобрести гидравлический бак объемом 60 л. Лишние литры объема не навредят, а даже позволят немного увеличить запас воды и снизить количество включений насоса.

Опыт инженеров, подбирающих и монтирующих водоподъемное оборудование, говорит нам следующее:

• в систему водоснабжения на трех потребителей при производительности скважинного насоса 2 м куб/ч можно установить гидроаккумулятор объемом 25 л.
• в систему с количеством потребителей 4-8 и производительностью насоса 3,0-3,5 м куб/ч оптимален гидробак объемом 60 л.
• если количество потребителей больше 10 и производительность насоса составляет 5 м куб/ч, то оптимальный объем бака будет 100 л.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

• Amax – максимальный расход литров воды в минуту;
• К – коэффициент, который зависит от мощности двигателя насоса;
• Pmax – давление при выключении насоса, бар;
• Pmin – давление при включении насоса, бар;
• Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)	Pmin (бар)	Pвозд (бар)	A max (куб.м/час)	K (коэффициент)
3.0	1.8	1.6	2.1	0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Виды гидроаккумуляторов

Гидроаккумуляторы могут быть:

1. механическими — в них постоянное давление поддерживается за счёт того, что на ёмкость с жидкостью давит своим весом груз или сжатая пружина;
2. пневматическими — использующими для поддержания давления сжатый газ. Пневматические гидробаки, в свою очередь, бывают:

• баллонными — сжатый газ в них заключён в резиновый баллон, вокруг которого расположена жидкость;
• мембранными — в них жидкость и газ разделены резиновой мембраной;
• поршневыми — здесь газ вытесняет жидкость при помощи поршня, как в шприце.

В быту используются пневматические гидроаккумуляторы различных типов, но, как правило, это мембранные модели.

ДЖИЛЕКС 200 В

• Емкость бака – 200 л.
• Давление жидкости – 10 атм.
• Давление воздуха – 2 атм.
• Материал мембраны – бутилкаучук.
• Компоновка – вертикальная.
• Габариты — 600х600х1100 мм.

Джилекс 200В – гидроаккумулятор с объемом бака 200 л и вертикальной компоновкой. Применяется в автоматических системах водоснабжения. Модель адаптирована к работе со всеми типами насосов. Аппарат можно использовать в системах с тремя точками водозабора. Поддерживаемое давление в системе – до 10 атмосфер. Корпус бака изготавливается из нержавеющей или углеродистой стали, которая в обязательном порядке подвергается фосфотирования. В качестве дополнительного покрытия используют устойчивую к воздействию ультрафиолета порошковую краску. Джилекс 200В комплектуется металлическим фланцем из оцинкованной стали и бутилкаучуковой проходной мембраной. Эти детали съемные, что заметно упрощает процесс их обслуживания и замены гидроаккумулятор.

Для удобства монтажа гидроаккумулятор комплектуется дополнительными настраиваемыми пластиковыми ножками. Они позволяют отрегулировать его точно в горизонтальной плоскости. К преимуществам Джилекс 200В можно отнести простоту монтажа и эксплуатации, которая не потребует привлечение сантехников и специального оборудования – все работы вполне можно выполнить своими силами, обладая базовыми слесарными навыками.

ДЖИЛЕКС 50 В

• Емкость – 50 л.
• Давление жидкости – 8 атм.
• Давление воздуха – 2 атм.
• Материал мембраны – бутилкаучук.
• Компоновка – вертикальная.
• Габариты – 360х360х750 мм.

Начинает наш обзор гидроаккумулятор Джилекс 50В. Производитель рекомендует использовать его для автоматизированных систем водоснабжения, которые используют одну точку водозабора. Поддерживаемое рабочее давление в системе достигает 8 атм. Корпус гидроаккумулятора изготавливается из стали толщиной 1мм, которая подвергается процессу фосфотирования. Это уменьшает вероятность образования коррозии и позволяет увеличить срок службы прибора. Кроме того, снаружи, корпус покрывается порошковой краской, толщиной в 120 мкн, стойкой к ультрафиолетовому излучению.

Рабочая мембрана изготовлена из бутилкаучука. Особенности конструкции позволят осуществить быструю замену мембраны, что упрощает обслуживание аппарата. Данная модель оснащена сменным металлическим фланцем, который позволяет быстро и удобно производить текущее обслуживание гидроаккумулятора. В качестве конструкционного материалам данного элемента используется оцинкованная сталь. Кроме металлических опор, на которые устанавливается агрегат, в комплекте имеются регулируемые пластиковые подложки. Их наличие позволят отрегулировать гидроаккумулятор точно в горизонтальной плоскости. Также к преимуществам данной модели можно отнести ее компактные размеры и наличие воздушного клапана для контроля давления.

Баллон или мембрана?

Гидроаккумуляторы делятся на два основных типа — мембранные и баллонные. Принцип действия обоих типов схож — упругая пленка из каучука расширяется или сжимается под действием давления со стороны воды и сжатого воздуха. Главное отличие в том, что в мембранном баке вода, поступающая из скважины, контактирует с металлическими стенками бака, что потенциально может вести к появлению коррозии. В баке с резиновым баллоном вода контактирует только с самим баллоном, не касаясь металлических стенок. Отсутствие условий для развития коррозии продлевает срок жизни баллонного гидроаккумулятора.

гидроаккумуляторы с мембраной и баллоном

Дополнительное удобство заключается в том, что баллон, в отличие от мембраны, является сменной деталью. Проведение замены не вызовет никаких трудностей — сделать это может даже неспециалист. В результате обслуживание гидроаккумулятора с баллоном обойдется дешевле. С учетом вышеперечисленных факторов практичности и надежности, баллонные гидроаккумуляторы являются оптимальным решением для индивидуального водоснабжения.

Немаловажный фактор при выборе гидроаккумулятора — стоимость запасных частей

Обращайте внимание на то, что некоторые производители могут неоправданно завышать цену на комплектующие. Например, резиновый баллон может стоить половину и даже больше от стоимости всего гидроаккумулятора

Видео описание

Подключение насоса к гидробаку показано на видео:

Гидробак заполняется водой и проверяется на наличие течей. При необходимости проводится дополнительная герметизацию резьбовых соединений.

Заливать в бак воду нужно очень медленно, чтобы избежать разрыва мембраны. При долгом хранении возможно слипание «груши», при постепенном наполнении гибкая форма плавно расправится.

Подключается электропитание и настраивается реле давления согласно инструкции к оборудованию.

При использовании погружного насоса необходимо установить обратный клапан. Он препятствует обратному оттоку воды в скважину.

Схема подключения гидроаккумулятора к элементам водопроводной сети Источник gkyzyl.ru

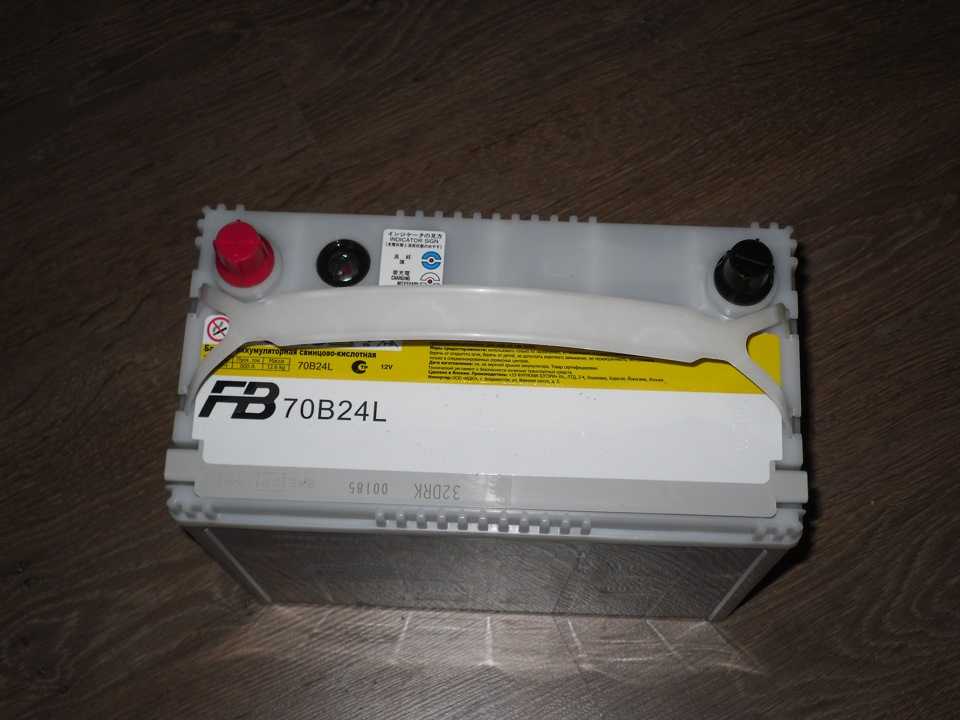

18 место — Furukawa Battery FB9000 70B24L: Характеристики и цена

Furukawa Battery FB9000 70B24L

Заслуженное восемнадцатое место занимает АКБ Furukawa Battery FB9000 70B24L, которая может похвастаться достойной вместительностью при своих габаритах, качественной сборкой, а также качественной сборкой.

Напряжение	12 В
Пусковой ток	520 А
Емкость	55 А·ч
Типоразмер	236x126x227 мм
Вес	12.6 кг
Цена	7 700 ₽

Furukawa Battery FB9000 70B24L: Преимущества и недостатки

+ Высокая емкость при своих габаритах;

+ Отзывы владельцев в основном положительные;

+ Качественная сборка;

— Неудобная ручка для переноски;

— Ценник мог быть и поменьше;

— Тип клемм азиатский;

Wester WAV 100

• Емкость – 100 л.
• Давление жидкости – 10 атм.
• Давление воздуха – 1,5 атм.
• Материал мембраны – EPDM.
• Компоновка – вертикальная.
• Габариты – 495х495х787 мм.
• Масса – 15,1 кг.

Wester WAV 100 – гидроаккумулятор вертикального исполнения с объемом бака на 100 л. Он предназначен для автоматизированных систем питьевого и технического водоснабжения. Может использоваться с любыми типами насосов. Материал корпуса – прочная высококачественная углеродистая сталь, покрытая стойкой к внешним воздействиям лакокрасочным покрытием. Поддерживаемое давление в системе водоснабжения – 10 атмосфер. Контрфланец изготовлен из углеродистой стали с цинковым покрытием. Данный элемент, как и мембрана, относится к категории съемных элементов.

Данная модель оснащена латунным штуцером для подключения к системе водоснабжения. Кроме того имеется держатель мембраны, с возможностью подключения реле давления, манометра или других контрольно-измерительных приборов, которые позволят повысить надежность системы водоснабжения. Кроме того производитель оснастил данную модель специальной площадкой для крепления насосного оборудования, что позволяет оптимизировать рабочее пространство.

Тип гидробака

На рынке существует два вида таких устройств:

• вертикальный;
• горизонтальный.

Горизонтальный бак

Принципиальных различий в работе у них нет. Основная разница – в компоновке. Поэтому, в первую очередь, нужно ориентироваться на удобство размещения в помещении. Ведь нужно позаботиться не только о монтаже – в дальнейшем емкость нужно будет обслуживать, а значит, к ней должен быть удобный доступ.

Еще один момент – это сброс накопившегося воздуха. В моделях вертикального типа, предусматривается специальный клапан, расположенный в верхней части бака. А у горизонтальных, придется монтировать дополнительный кран.

Впрочем, главное убедиться, что на выбранной модели, вообще есть такая возможность. Ведь если, бак не предусматривает специальный вывод для сброса воздуха, накопившегося за время работы системы, удалить его можно будет только полностью слив всю воду с бака.

Рекомендации по выбору и установке гидроаккумулятора

Существуют 2 способа установки гидроаккумулятора: горизонтальный и вертикальный

Если габариты вашего помещения допускают применение обоих способов, то тогда следует обратить внимание на то, что со временем часть растворенного воздуха в системе скопится в полости гидроаккумулятора. Удаление такого рода воздушных пробок можно осуществить только с помощью воздухоотделительного клапана расположенного в верхней части гидроаккумулятора (у вертикального гидроаккумулятора), либо с помощью дополнительного участка трубопровода, который состоит из выводного воздушного ниппеля, шарового крана и слива в канализацию (у горизонтального гидроаккумулятора)

Воздухоотделительным ниппелем оснащены только гидроаккумуляторы больших объемов (100 и более литров), удаление воздуха из гидроаккумуляторов маленьких объемов осуществляется периодическим полным опораживанием: в схеме трубопровода можно предусмотреть дополнительный шаровый кран или периодически отключать электропитание установки и стравливать воздух через какую-либо наиболее близко расположенную к гидроаккумулятору точку водоразбора. Для большей эффективности данную процедуру необходимо повторять несколько раз.

Какой размер гидроаккумулятора выбрать?

Если у вас в доме только кран для воды, душ, кран для полива и проживает до 4-ех человек, тогда вам понадобится стандартная установка водоснабжения с гидроаккумулятором 24 литра, даже если увеличить кол-во точек разбора воды, можно дополнительно установить еще один гидроаккумулятор 24 литра в любую точку системы водоснабжения. Если кол-во точек водоразбора более трех, вам достаточно гидроаккумулятора емкостью 50 литров. А вот при расчете индивидуальных домов, оснащенных канализацией и различным оборудованием, потребляющим большое кол-во воды, вам придется прибегнуть к международной методике расчета UNI 9182:

1. Заполните ниже таблицу для определения суммарного коэффициента потребления воды Cу путем составления перечня точек разбора в доме и указания кол-ва каждого вида оборудования.

Коэффициент частоты использования каждого вида оборудования, Cx

Wester WAV 100

• Емкость – 100 л.
• Давление жидкости – 10 атм.
• Давление воздуха – 1,5 атм.
• Материал мембраны – EPDM.
• Компоновка – вертикальная.
• Габариты – 495х495х787 мм.
• Масса – 15,1 кг.

Wester WAV 100 – гидроаккумулятор вертикального исполнения с объемом бака на 100 л. Он предназначен для автоматизированных систем питьевого и технического водоснабжения. Может использоваться с любыми типами насосов. Материал корпуса – прочная высококачественная углеродистая сталь, покрытая стойкой к внешним воздействиям лакокрасочным покрытием. Поддерживаемое давление в системе водоснабжения – 10 атмосфер. Контрфланец изготовлен из углеродистой стали с цинковым покрытием. Данный элемент, как и мембрана, относится к категории съемных элементов.

Данная модель оснащена латунным штуцером для подключения к системе водоснабжения. Кроме того имеется держатель мембраны, с возможностью подключения реле давления, манометра или других контрольно-измерительных приборов, которые позволят повысить надежность системы водоснабжения. Кроме того производитель оснастил данную модель специальной площадкой для крепления насосного оборудования, что позволяет оптимизировать рабочее пространство.

Лучшие гидроаккумуляторы для систем водоснабжения на 24 литра

Компактный гидроаккумулятор для систем водоснабжения дачи не нуждается в емкости большого объема. Небольшой расход воды позволяет сэкономить на вместимости резервуара. Несмотря на небольшие размеры, гидробаки функциональны, легко справляются с поставленными задачами: поддерживают стабильное давление и защищают насосы от частого включения.

ВыборЭксперта.ру остановили свой выбор на 3 изделиях, имеющих надежные конструктивные решения, отличающиеся продолжительным сроком службы. Предложенные гидроресиверы предназначены для работы со скважинными насосами мощностью 500 Вт или поверхностными моделями в 1 кВт.

Wester WAO 24

Небольшой горизонтальный гидроаккумулятор российского производства изготовлен углеродистой стали. От коррозии емкость защищает порошковое покрытие, высокое качество покраски отмечают все пользователи – краска не облазит с поверхности даже при эксплуатации в помещениях с высоким уровнем влажности. В качестве опоры предусмотрено 4 ножки с отверстиями для монтажа. В верхней части установлена площадка для насоса.

Бутиловая диафрагма, установленная в баке, отличается повышенной прочностью, устойчивостью к воздействию бактерий, которые могут жить в колодезной воде. Для подключения к водопроводу используется оцинкованный стальной фланец. Гидроресивер можно использовать в системах холодного и горячего водоснабжения. Емкость рассчитана на рабочее давление до 10 бар.

Достоинства:

• Хорошая устойчивость;
• Добротное исполнение;
• Низкая цена;
• Срок службы не менее 7 лет;
• Сменная мембрана.

Недостатки:

Вмещает не более 30% воды от заявленного объема.

Вихрь ГА-24 24 л

Горизонтальная модель от российского производителя изготовлена из стали. Декоративное покрытие защищает от коррозии при эксплуатации в условиях повышенной влажности. Горизонтальная компоновка упрощает монтаж, а площадка позволяет установить внешний насос и сэкономить полезное пространство. Диафрагма изготовлена из пищевой резины и не оказывает негативного влияния на качество воды.

Модель рассчитана на перекачку жидкости с температурой до 45 градусов и используется только в системах холодного водоснабжения. Заводское давление в баке 2 бар, максимально допустимое – до 6 бар. Для закачивания воздуха предусмотрен пневмоклапан. Фланец для подключения водопровода изготовлен из оцинкованной стали.

Достоинства:

• Универсальный монтаж: можно установить горизонтально или закрепить на стене;
• Простая замена мембраны;
• Стабильное давление без скачков;
• Низкая цена.

Недостатки:

Нет манометра.

Unipump 85109 24 л

Корпус из нержавеющей стали делает оборудование практичным и долговечным. Высокая устойчивость к коррозии увеличивает срок эксплуатации до 10 лет. Горизонтальная компоновка делает гидробак удобным в эксплуатации. Через боковой фланец, изготовленный из нержавейки, емкость легко обслуживать и подключать к водопроводу. Для подключения используется стандартная дюймовая резьба. На площадке можно установить внешний насос. В качестве опоры приварены пластины с монтажными отверстиями, которые равномерно распределяют нагрузку на основание.

Мембрана, изготовленная и EPDM, отличается высокой устойчивостью к нагрузкам, эластичностью. Гидроресивер работает при номинальном давлении 2 бар, но рассчитан на повешение нагрузки до 6 бар.

Достоинства:

• Не облазит декоративный слой;
• Сменная диафрагма;
• Отсутствие неприятного запаха у воды;
• Максимальная температура жидкости 90 градусов.

Недостатки:

Высокая цена.

Популярные модели

На сегодняшнем рынке, присутствует множество различных моделей гидроаккумуляторов. Однако, среди них есть наиболее популярные устройства для частного дома.

Название	Характеристики	Стоимость
АКВАБРАЙТ ГМ-80 В	Бак на 80 литров производства России, рабочее давление составляет 10 атмосфер, максимальная температура – 99 градусов	3 500 рублей
Ultra-Pro вертикальный (Zilmet)	Бак с объемом 100 литров, имеет упрочненную мембрану, способную работать с агрессивными составами воды. Рабочее давление до 10 атмосфер, максимальная температура – 99 градусов, вертикальное расположение.	12 000 рублей
Гидроаккумулятор SPERONI AV 100	Емкость накопителя 100 литров, максимально допустимое давление – 10 атмосфер, максимальная температура – 99 градусов. Эта модель выпускается в горизонтальном и вертикальном исполнении. Мембрана изготовлена из высокопрочной пищевой резины.	14 400 рублей
Гидроаккумулятор вертикальный Джилекс пл./фл. 100л.	Бак емкостью на 100 литров и рабочим давлением до 9 атмосфер. Характеризуется высоким качеством и долговечностью при невысокой стоимости. Обладает надежной мембраной. Фланец сделан из пластика.	5 400 рублей
Гидроаккумулятор VCF-36L, вертикальный	Бак небольшой емкости, предназначен для использования в паре с насосами малой мощности. Объем бака – 36 литров, рабочее давление до 8 атмосфер. Характеризуется высоким качеством материала и долговечностью работы.	4 000 рублей

Этот рейтинг носит ориентировочный характер и составлен на основе популярности среди потребителей.

FAQ

Может ли гидроаккумулятор выдать давление большее, чем давление, выдаваемое насосом? Нет. Гидроаккумулятор не создаёт давление, а лишь аккумулирует его. Если на гидробаке установить давление выше, чем может выдать насос, то единственное, к чему подобное приведёт — это поломка насоса.

Почему при включении насоса гидроаккумулятор очень сильно бьется об стену Дело в гидроударе. Скорее всего, гидроаккумулятор плохо закреплён. Можно ли два мембранных бака (гидроаккумулятора) объединить в одну систему? Да. Объединять можно любое количество гидроаккумуляторов — работать они будут как один большого объёма.

Ответы знатоков

Зачем его накачивать? водичку туда надо.

Закачивать можно до любого значения давления

Тут важно понять, что вы хотите получить. Многое зависит от суточного расхода и пикового, а так же от самой верхней точки водоразборного крана

Все параметры заводите в специально расчитанные таблицы и получаете необходимый результат и по характеристикам ресивера (гидроаккумулятору)

Сейчас даже не ясно на какой высоте у вас кран находится относительно ресивера. Поэтому невозможно ничего сказать вразумительного

Все параметры заводите в специально расчитанные таблицы и получаете необходимый результат и по характеристикам ресивера (гидроаккумулятору) . Сейчас даже не ясно на какой высоте у вас кран находится относительно ресивера. Поэтому невозможно ничего сказать вразумительного.

В Ваш гидроаккумулятор накачивать дополнительно воздух не нужно. При заполнении его водой на 62% объёма в нём будет давление 5 кг/см2 — достаточное для отключения насоса, а при сработке до 37% объёма — 3 кг/см2, и насос включится. Объём воды от 62 % до 37% равен 20 литрам. То есть за один цикл, от выключения насоса при мах. давлении и до включения при мин. давлении Вы будете расходовать 20 литров воды.

У меня настроен 2,4 верх. 1,5 низ качаю по инструкции минимум1,5 атм. Интерполируй получишь 3 атм, а там смотри как работает.

Для плавного изменения напора воды при водоразборе и компенсации резкоко скачка давления при пуске насоса, давление выставляется (по воздуху) на две десятки меньше включения. Все измерения производятся для лучшей калибровки через нипель подкачки. То есть в вашем случае 2,8 атм. Хотелось бы чтобы при этом у вас стояло грамотно подобраное оборудование и не заужались диаметры на подводящих трубах . Как указал выше Юрий, у вас завышена дэльта .Понизьте разницу до показателя в пределах 1.2 -1.5 атмосфер.

На мембранном баке есть крышка под которой расположен ниппель. Надовите на стержень золотника-если пойдёт вода-то потребуется замена резинового балона внутри бака. Если вода не пошла-то отключите насосную станцию от сети, сбросте давление воды в системе, и при открытом кране где-либо (полив, ванна. ит. д. ) произведите подкачку водуха в депферный бак. Можно (и нужно) использовать автомобильный компрессор или ножной насос обязательно с манометром. Давление в пустом (без воды) баке больше 2атм. не рекомендую. Проверте исправность самого ниппеля после подкачки и запуска в работу насосной станции.

либо подсос воздуха через соединения, либо датчик давления. . датчик можно прочистить и продуть..

Нужно подкачать воздух в мембранный бачок через ниппель до давления 2-2,5 кг\кв. см и все будет работать как надо.

Насосал песка в систему. Разбирай, смотри. Возможно уже деформирована крыльчатка. Если так — придётся раскошеливаться.

Суть проблемы: резкое уменьшение изменяемого (сжимаемого воздушного) объема куда нагнетается вода. смотрите расширительный бак. Песок, порвана мембрана — собственно, народ уже все сказал

Источник

Классификация гидроаккумуляторов для систем водоснабжения: критерии выбора и основные нюансы при покупке, сфера применения

Как выбрать качественный по всем параметрам гидроаккумулятор? Первым делом, стоит разобраться, какие бывают устройства. В таблице представлены основные виды водяных аккумуляторов.

Таблица – «Классификация гидроаккумуляторов для систем водоснабжения»

Тип:	За счёт чего накопление и возврат энергии гидравлической жидкости осуществляется в систему (принцип действия):	Особенности:
Грузовой:	потенциальная энергия, которая находится на определённой высоте груза	обеспечение постоянного давления;
большой рабочий потенциал;
недорогие.
Пружинный:	механическая энергия сжатой пружины	высокая энергоемкость;
бюджетные
Пневмогидравлический:	энергия сжатого газа	надёжность и простота конструкций;
минимальная инерционность;
высокая энергетическая ёмкость при минимальных размерах.

Советы по выбору:

• Для бытовых целей и в сфере промышленности, лучше использовать пневмогидравлические аккумуляторы для воды. Они оснащены прочными ёмкостями для заданных значений давления и имеют эластичный элемент (внутренний поршень, баллон, мембрана), поддерживающий «напор» рабочей жидкости в системе.
• Гидроаккумуляторы с механическим накопление использовать не рекомендуется. Они очень редко применяются из-за ряда минусов: ненадёжные конструкции, малый рабочий объём, зависимость давления от объёма заполнения и характеристики пружины.

В основном, сфера применения гидравлических аккумуляторов – это системы автономного обеспечения водой загородных домов, посёлков или небольших предприятий.

Речь пойдёт об аккумуляторах пневмогидравлического типа. Их классифицируют на несколько категорий, в зависимости от сборки конструкции:

• Поршневые;
• Мембранные;
• Баллонные;
• Сильфонные.

Какой лучше купить аккумулятор? Рекомендации при покупке:

В зависимости от способа монтажа, покупатель должен определиться: какая конструкция ему необходима: горизонтальная, вертикальная или универсальная. Последняя установка используется, в большинстве случаев, в масштабных целях (может крепиться одним из двух способов). Если позволяет площадь, можно купить горизонтальный аккумулятор. Для тех, кто хочет сэкономить пространство, подойдут вертикальные приборы.

ДЖИЛЕКС 200 В

• Емкость бака – 200 л.
• Давление жидкости – 10 атм.
• Давление воздуха – 2 атм.
• Материал мембраны – бутилкаучук.
• Компоновка – вертикальная.
• Габариты — 600х600х1100 мм.

Джилекс 200В – гидроаккумулятор с объемом бака 200 л и вертикальной компоновкой. Применяется в автоматических системах водоснабжения. Модель адаптирована к работе со всеми типами насосов. Аппарат можно использовать в системах с тремя точками водозабора. Поддерживаемое давление в системе – до 10 атмосфер. Корпус бака изготавливается из нержавеющей или углеродистой стали, которая в обязательном порядке подвергается фосфотирования. В качестве дополнительного покрытия используют устойчивую к воздействию ультрафиолета порошковую краску. Джилекс 200В комплектуется металлическим фланцем из оцинкованной стали и бутилкаучуковой проходной мембраной. Эти детали съемные, что заметно упрощает процесс их обслуживания и замены гидроаккумулятор.

Для удобства монтажа гидроаккумулятор комплектуется дополнительными настраиваемыми пластиковыми ножками. Они позволяют отрегулировать его точно в горизонтальной плоскости. К преимуществам Джилекс 200В можно отнести простоту монтажа и эксплуатации, которая не потребует привлечение сантехников и специального оборудования – все работы вполне можно выполнить своими силами, обладая базовыми слесарными навыками.

Обзор лучших гидроаккумуляторов для водоснабжения с объемом 8-25 л

Это компактная категория оборудования для водоснабжения, которая не требует много места под установку и подойдет 1-3 пользователям.

Reflex DE 25 25 л вертикальная установка

Рейтинг: 4.9

На первом месте в этой категории гидроресивер от бренда Reflex с объемом 25 л. Модель имеет размеры 280х520 мм и предполагает вертикальную установку на стену. Бак сварен из двух половинок, причем сварочный шов наложен как сверху, так и изнутри. Развязка от дальнейшей системы водоснабжения присоединяется снизу. Диаметр подключения 3/4 подходит для использования без переходников. В отзывах покупатели делятся, что установить гидроаккумулятор в одиночку не составит труда. Не проточная конструкция внутри надежно защищает от гидроударов, поэтому водопровод не потечет на соединениях.

Достоинства

• компактные габариты 280х520 мм;
• легкая установка;
• надежная защита коммуникаций водоснабжения от гидроударов;
• качественное порошковое покрытие.

FAQ

Может ли гидроаккумулятор выдать давление большее, чем давление, выдаваемое насосом? Нет. Гидроаккумулятор не создаёт давление, а лишь аккумулирует его. Если на гидробаке установить давление выше, чем может выдать насос, то единственное, к чему подобное приведёт — это поломка насоса.

Почему при включении насоса гидроаккумулятор очень сильно бьется об стену Дело в гидроударе. Скорее всего, гидроаккумулятор плохо закреплён. Можно ли два мембранных бака (гидроаккумулятора) объединить в одну систему? Да. Объединять можно любое количество гидроаккумуляторов — работать они будут как один большого объёма.

12 лучших насосных станций

Подборка лучших насосных станций трех самых популярных и эффективных конструкций: вихревые, центробежные и вибрационные модели.

Для стабильной работы системы водоснабжения или перекачивания жидкости используется насосная станция. Чтобы правильно подобрать модель, отвечающую индивидуальным особенностям эксплуатации, необходимо учесть ряд параметров. К ним относятся высота подъема воды, объем гидроаккумулятора, материал изготовления, технические характеристики и способ установки.

Высота подъема является одним из ключевых критериев выбора оборудования. Она во многом зависит от типа насосной станции:

• Производительность одноступенчатых агрегатов невысока. Их высота подъема составляет 7-8 м, однако они обеспечивают стабильный напор и работают бесшумно.
• Многоступенчатые комплексы используют несколько рабочих колес, благодаря чему их эффективность существенно выше, а напор — мощнее.
• Забор воды с глубины до 35 метров могут осуществлять модели с выносным эжектором, однако стоят они намного дороже аналогов.

К основным техническим характеристикам насосной станции следует отнести производительность. Она определяет объем воды, который способно перекачивать оборудование, и ее давление в системе. Влияет на это и мощность. Для обеспечения нормального напора воды в нескольких расходных точках одновременно будет достаточно мощности станции до 2 кВт.

Объем накопительного бака влияет на частоту включения насоса и запас воды в случае отключения питания. Емкий резервуар способствует долговечности электрических обмоток и удобству использования системы водоснабжения при перебоях со светом. Оптимальным показателем объема бака для работы в частном доме является значение около 25 литров.

Следует обратить внимание на материал изготовления насосной станции. Он во многом определяет долговечность и допустимые условия содержания оборудования

Для установки в помещениях с повышенной влажностью рекомендуется выбирать модель, корпус и основные узлы которой выполнены из нержавеющей стали. Пластиковые рабочие колеса снижают стоимость агрегата, однако они менее устойчивы к износу, чем стальные или чугунные элементы.
