Ремонт термопары газовой плиты своими руками

Чем измеритель t отличается от датчика

Схема работы топливного клапана на автоматике предусматривает, кроме термопары, также термобаллон.

Он отключает основную горелку, когда теплоноситель нагрелся до нужной t. Термобаллон соединен с клапаном котла.

По виду медные соединительные трубки измерителя и колбы датчиков (изготовлены из меди) несколько смахивают друг на друга. Не имеющий достаточного опыта домашний мастер обознаться.

Рассмотрим, чем различаются температурный измеритель и термопара.

Конструктивно датчик представлен цилиндрическим сильфоном, изготовленным как медная колба, у которой один конец запаян.

У термобаллона капиллярная трубка, которой он присоединяется к газовой автоматике, гораздо тоньше, чем датчик. Причем термочувствительная колба расположена внутри погружной гильзы, иногда – устанавливается под обшивку около водяной рубашки.

Рядом с запальником она никогда не крепится. Кроме того, измеритель t и разъем термопары имеют разные d гайки, а первый иногда и вовсе не отсоединяется от клапана.

Для информации. У термобаллона другой принцип действия. Когда колба нагревается, происходит расширение специальной жидкости, что у нее внутри. Давление по капилляру поступает на клапан и основная горелка затухает. Но запальник не гаснет.

Принцип работы

Многие газовые плиты иностранного производства имеют такую комплектующую термопары, как датчик газового контроля. Это устройство часто капризничает и перекрывает подачу газа тогда, когда это совершенно неуместно. Например, если на газовую плиту попадет немного воды или в кухне будет сквозняк, датчик сработает и перекроет подачу газа. Термопара в газовой плите устанавливается возле газовых конфорок и в духовке.

Для начала необходимо определить, в чем причина плохой работы датчика. Он может либо не работать вообще, либо работать с перебоями, отключить подачу газа без причины.

Иногда термопару нужно лишь поправить либо же убрать загрязнения. Чтобы почистить термопару, возьмите кусочек наждачной бумаги и проведите несколько раз под конструкцией рассекателя пламени.

Проверить, нужна ли чистка вашему датчику, можно с помощью двух простых способов.

• Нажать на кнопку и вызвать электрический розжиг. Если конфорка горит, но, как только вы отпускаете кнопку, она тухнет, значит, не работают контакты. Их нужно почистить или поправить.
• После того как вы зажгли конфорку и отпустили руку, через несколько секунд пламя потухло – необходимо проверить контакты.

Это интересно: Одорант природного газа: чем одорируют газ + разбор норм и правил одоризации

Устройство и принцип работы

Известно, что в замкнутой цепи, которая состоит из двух проводников из разных металлов (напр., хромель и копель), возникает термоэлектродвижущая сила (ЭДС), при условии, что их горячий и холодный спаи имеют различную температуру ( эффект Зеебека ). Значение ЭДС зависит от материалов проводников, температур их холодного и горячего спаев.

Обычно, напряжение бытовой термопары находится в пределах 20-60 милливольт (мВ), чего достаточно для открытия газового клапана, но, разумеется, недостаточно для работы сложной автоматики и прочих модулей, для которых уже необходимо подключение к электросети.

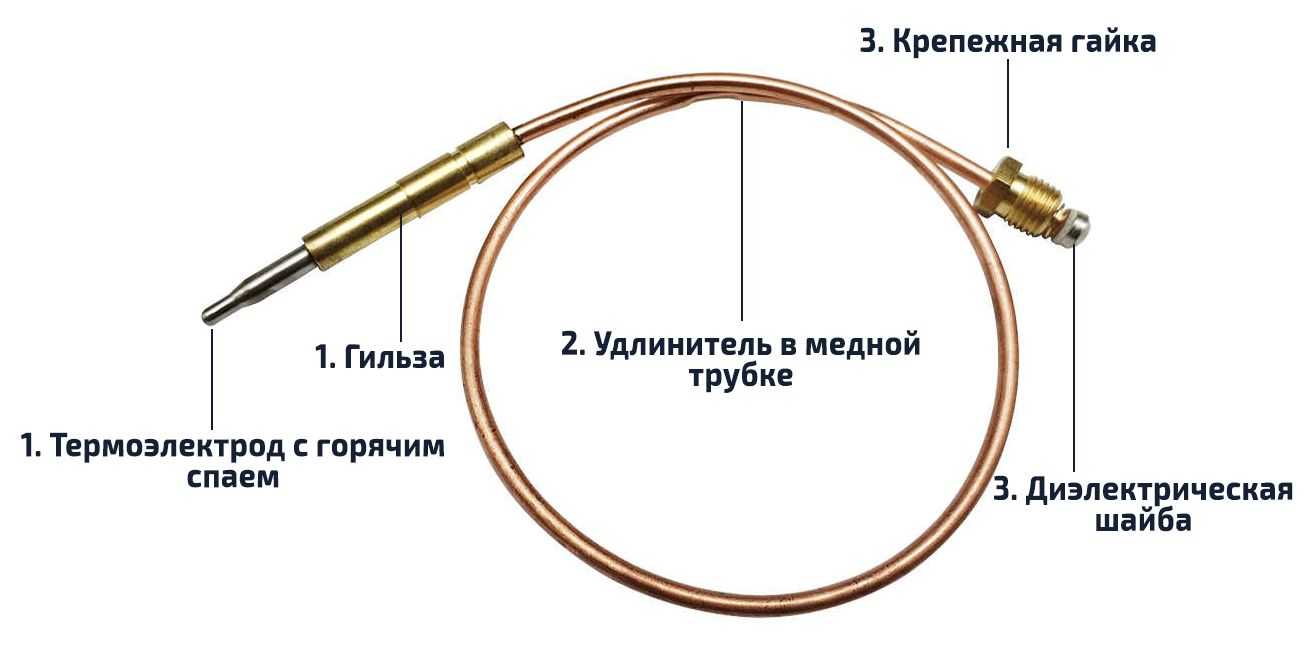

Модуль не ограничивается парой спаев, однако устройство термопары достаточно простое и понятное:

1. Гильза, внутри которой находятся термоэлектроды с «горячим» спаем проводников, именно она крепится на горелочный модуль котла, рядом с пилотной горелкой (запальником).
2. Удлинитель, защищенный медной трубкой от внешнего воздействия электромагнитных полей, служит для соединения рабочей части (горячего спая) с электромагнитным газовым клапаном.
3. Диэлектрическая шайба с «холодным» спаем, именно она вставляется в гнездо газового электромагнитного клапана.

Чаще всего в термопарах бытовых газовых котлов используются спаи из хромеля и алюмеля (ТХА), хромеля и копеля (ТХК), железа и константана (ТЖК). Все используемые сплавы, их маркировка и характеристики указаны в таблице ниже.

Тип термопары (европейская классификация)	Материалы проводников спая	Российская маркировка	Диапазон температур, °C
K	хромель-алюмель	ТХА	-200 – 1 300
L	хромель-копель	ТХК	-200 – 850
J	железо-константан	ТЖК	-100 – 1 200
N	нихросил-нисил	ТНН	-200 – 1 300
T	медь-константан	ТМКн	-200 – 400
E	хромель-константан	ТХКн	0 – 600
S	платинородий-платина	ТПП10	0 – 1 700

Как работает термоэлектрический термометр в составе газового котла

Принцип работы термопары в составе газового котла везде один:

1. Сначала человек механическим путем открывает клапан подачи газа, удерживая кнопку электромагнитного клапана в течение 15-30 секунд.
2. Затем единожды нажимается кнопка пъезорозжига, возникает искра и зажигается запальная горелка.
3. Кнопка магнитного клапана удерживается еще на протяжении 30-60 секунд, пока рабочий спай термопары, находящийся рядом с запальником, не нагреется и не выдаст необходимое напряжение.
4. По прошествии 30-60 секунд кнопка электромагнитного клапана отпускается, но горение не прекращается, поскольку нагретая термопара вырабатывает достаточно напряжения для удержания газового клапана в открытом положении. Котел работает в штатном режиме, без вмешательства человека.
5. Как только горение прекращается, пламя больше не нагревает термопару, вследствие чего напряжения недостаточно для удержания электромагнитного газового клапана открытым, он закрывается, прекращая подачу газа.

Как выбрать умягчитель воды для газового котла и продлить срок службы теплообменника

Плюсы и недостатки термопар

Термопреобразователь — дешевый и простой элемент, чем обусловлено его широкое применение для газовых котлов. Имеются и другие плюсы:

• уже упомянутая выше независимость от внешнего питания;
• возможность параллельного использования в качестве температурного датчика, наравне с контролем пламени;
• нет сложной электроники и движущихся частей, а значит — долговечность и надежность;
• работа в широком спектре температур;
• высокая чувствительность, позволяющая применять датчики в защитных системах обогревателей;
• простой монтаж и замена неисправной термопары в газовом котле.

Но имеются и минусы. Немаловажен факт, что температура и рост разности потенциалов связаны нелинейно, зависимость не пропорциональная. А напряжение увеличивается лишь до некоторого предела — как правило, большинство «гражданских» моделей выдает не более 50 мВ. Для работы отсекающего устройства этого достаточно, но желание задействовать термопару как измеритель температуры потребует усиления сигнала и калибровки принимающей части.

Еще один существенный минус — ремонт термопары чаще всего невозможен, только замена. Ниже приведена схема расключения для самостоятельной замены на примере блока управления 630 SIT.

Комментарии

Войдите, чтобы ответить

Либо это никто не читает, либо одно из двух. Интересная статья. Жаль, тяжело читается.. Шрифт мелкий и расплывчатый. А на картинках текст (в пояснительных рамках) и вовсе нечитабельный. Видимо материальчик содран откуда-то и некачественно скопирован. Посмотреть бы оригинальчик.

Войдите, чтобы ответить

сбросьте свой @ . сброшу на почту. статью. если будет тот же эффект — подкорректирую , я «афтар» этого творения. плагиатом не занимаюсь. ). ковырялся лично..

Войдите, чтобы ответить

не понятно почему потерялось качество . в оригинале Word-документ выглядит безупречно.

Войдите, чтобы ответить

Войдите, чтобы ответить

Добрый день. Хотел узнать мнение или получить совет у знатоков. «Перестал» работать клапан: проверил по отдельности термопару — выдает 40мВ от обычной горелки; проверил клапан — срабатывает начиная от 700мВ точно(дохлая батарейка ААА). В чем косяк пока не понимаю, т.к. вроде едс термопары в границах нормы(очень удивлен показателю вашей термопары. Может в нем и есть проблема. ). Т.к. клапан работает от внешнего питания, хотел узнать — обмотка на клапане не накроется при таком использовании?

Войдите, чтобы ответить

Добрый день,показателей термопары я не знаю ,т.к. она вышла из строя ,но клапан срабатывал где-то около 1в,»тянул» 400ма.Вся «кухня» моя в посте ,при питании от внешего блока питания актуальна как временное решение проблемы на период приобретения(покупки) клапана или термопары ,или комплекта в целом.Если не думаете их приобретать — выкрутите клапан,снимите прокладку резиновую,снимите пружинку -исчезнет головная боль. ) Плита превратится в СССР — девайс. )Удачи.

Войдите, чтобы ответить

PS. Попробуйте отревезировать контактные соединения со снятием термопары ,зачистки посадочного места т.п . соединения клеммы с корпусом .Сдаётся мне — больная ваша термопара. За обмотку клапана не беспокойтесь.Повышайте напряжение до срабатывания клапана — он лишнего тока не возьмёт.

Войдите, чтобы ответить

Благодарю за столь скорый ответ! Контакты термопары по мере возможности уже зачистил, но, увы, или к счастью, кроме нагара там нечего было чистить. Замеры я уже делал на тестовом стенде без лишних деталей. Учитывая прожорливость клапана, мне тоже кажется что проблема в термопаре, но в противовес этому идет таблица ТЭДС стандартных термопар(https://kipiya.ru/2008/04/04/tablica-termo-eds-standartnyx-termopar/, https://temperatures.ru/pages/graduirovochnye_tablicy), где максимальные показания не превышают 70мВ. Именно поэтому я и стал искать помощи, ибо на данный момент сложилось два впечатления: испортилась обмотка клапана раз так много требует для удержания и испортилась термопара раз выдает так мало. Но и то, и другое не выдерживает критики. Либо я что то упускаю. В общем остается два варианта, либо убрать клапан, либо покупать комплект. А пока просто обойду термопару с помощью внешнего питания.

Войдите, чтобы ответить

в плане стандартов — таблица орентирует на промышленные термопары ,слаботочные (стандарты СССР- СНГ,) что касается газ-контроля — эти термопары «заточены » под буржуйские плиты.По сути промтермопары выдают СЛАБОТОЧНЫЙ СИГНАЛ на электронные приборы (с дальнейшим усилением такового) для контроля термопроцессов. .Что касается т/п газ-контроля ,то она (она спецназом разработана для клапана) выдаёт значительный ток на клапан ,а клапану нужно преодолеть сопротивление пружины и ещё придавить прокладку. На производстве есть закалочные трансформаторы (напайка резцов). выдают 2вольта с понижающей обмотки между контактами.Зажимается резец ,накаляется. идёт ток 400 — 600а. примерно и термопара газ-контроля расчитана на ток до 500ма. Газ-контроль отсекает газ от краников духовки,горелок..Не куда он далее не пойдёт пока вы не откроете краник. Если посмотреть комменты в инете про газ-контроль ,можно сделать вывод — он не совершенен,недолговечен. = смывной бачёк с блоком электроники. ) Его ставят чтобы» срубить бабло «( ИМХО ). и запчастей нет. Для самодельщиков есть где поупражняться.

Проверка и замена

Несмотря на неприхотливость и надежность, датчики иногда выходят из строя. Основной признак неисправности этого узла котла — затухание фитиля после отпускания кнопки, даже если был выдержан предусмотренный инструкцией интервал удержания. В части случаев неполадка проявляется иным образом: остается пламя на запальнике, но после появления огня на главной горелке подача топлива прекращается.

Возможные причины сбоев:

• образование сажи. Покрываясь сажей, электрод начинает хуже нагреваться и постепенно выдает напряжение меньше требуемого минимума;
• прогоревший корпус модуля;
• плохая пайка или иное нарушение контакта между частями электрода;
• ослабевшая гайка крепления. Стержень при этом перекашивается, пламя воздействует неравномерно, и прогрев нарушается;
• обрыв электрической цепи датчика тяги или полная его поломка.

Важно отметить, что проблемы датчика тяги тоже вызывают сбои термопары, поскольку данный сенсор включен в разрыв электрической цепи. Для исключения влияния «тяги» следует выполнить проверку временным замыканием провода

Рассмотрим подробнее диагностику термопар.

Методика проверки

Понадобятся:

• набор рожковых ключей;
• чувствительный мультиметр с возможностью измерять напряжения до 100 мВ, или другой прибор с аналогичными возможностями.

Как проверить термопару мультиметром на газовом котле:

• перекрыть подачу газа с крана подводящей топливо трубы;
• снять кожух котла или его переднюю панель (зависит от конкретной модели агрегата);
• открутить ключами крепящие термоэлектрод и соединительную трубу гайки;
• демонтировать датчик пламени;
• осмотреть электрод, кистью или куском ветоши счистить с него сажу. Если на металле виден прогар материала, узел необходимо заменить;
• зажимы мультиметра устанавливаются на медную трубку и центральный контакт пары. На приборе выставляется минимальный предел измерения — до 1 В или 0.1 В, если позволяет шкала;
• далее следует нагреть электрод. Это можно сделать с помощью горелки или зажигалки, или на газовой плите;
• при нагреве исправная пара обязана выдавать напряжение от 0.02 В и выше. Если же на шкале отображается 0, ток «прыгает» или стабилен, но не выходит за предел 20 мВ, необходима замена.

Проверка без демонтажа

Возможно быстро проверить термопару на газовом котле без снятия собственно узла. Чтобы продиагностировать исправность блока, следует открутить крепежную гайку, разъединить трубку и автоматику защитной системы и подсоединить тестер по описанной выше схеме. После того:

• зажгите запальник и держите кнопку;
• параллельно контролируйте показания тестером.

Такая проверка термопары удобна, хотя имеет недостаток — в таком случае нельзя визуально оценить состояние электрода и снять накопившуюся сажу.

Что это и для чего нужно?

Приобретение термопары для газовой плиты – забота о безопасности своей семьи.

По сути – это датчик, регистрирующий температуру. Но только не окружающей среды, а пламени горелки плиты. Впрочем, разработчики не пытались следить за изменением температуры огня, а лишь за его наличием. Горит огонь, датчик нагрет, все работает нормально. Погас огонь, датчик остыл, отключается газ.

Покупка газовой плиты с термопарой не намного дороже, чем без нее, зато гарантирована профилактика утечки газа.

Все просто, эффективно и незатратно. Наличие опции незначительно влияет на цену модели. А безопасность такой плиты повышается.

В общих чертах термодатчик представляет собой небольших размеров цилиндр из спаянных вместе двух металлов. От него идут провода к электромагнитному клапану. Именно он и контролирует подачу газа. Работа системы построена на физических законах, о которых многие забыли сразу после школы.

Повторим физику

Устройство термопары основано на законах физики: закрытый контур из металлических проводников при нагревании производит электрический ток.

Первым эффект, легший в основу термопары, открыл немецкий физик Т. Зеебек. В своих опытах он установил, что закрытый контур из двух проводников различных металлов при нагревании образует электрический ток. При этом, чем больше нагревать спайку проводников, тем больший ток возникает.

Немецкий ученый Т. Зеебек первым обнаружил физическое явление, на котором основано действие термопары.

Один контакт контура нагревается и называется «горячим». Другой, «холодный» должен быть при более низкой температуре. С него и снимается показание температуры. Поскольку зависимость полученного тока от температуры нагревания строго линейна.

Маркировка термопар

Перед приобретением прибора важно разобраться в маркировке изделия, чтобы выбрать подходящий вариант.

Опытным путем были установлены пары металлов, использование которых наиболее эффективно. В зависимости от использованных металлов, прибор имеет свою маркировку. Зная ее и характеристики полученных спаев, можно выбрать подходящий для своих нужд датчик.

Различают следующие типы:

• K (ТХА/ХА) – никель с хромом или алюмелем. Распространенный, точный и недорогой с точностью +/- 1.10 С и диапазоном от -270 до 12600C.
• L (ТХК) – хромель с копелем. Основная черта – долговечность.
• J – железо с константаном. Второй по популярности с диапазоном от -210 до 7600C, не долговечен.
• T – медь с константаном. Прибор узкой специализации для особо низких температур.
• E – никель или хром с константаном. Высокоточный прибор для средних температур до 8700С.
• N – нихросил. Чрезвычайно точный, но дорогой прибор с диапазоном измерений до 3920C.

В продаже есть сплавы с добавлением усилителей. Они не так популярны, но имеют применение.

Где и как это используют?

В конфорках термопара для газовой плиты работает по простому принципу: есть или нет пламени.

Принцип действия термопары для газовой плиты не сложен, она реагирует на наличие и отсутствие пламени.

В духовке уже требуется контролировать температуру нагревания. Хозяйка устанавливает температуру и, в зависимости от того, насколько близка реальная температура в духовке, датчик регулирует интенсивность подачи газа через электромагнитный клапан.

Термопара для газового духового пара контролирует степень нагрева, а не только наличие пламени.

На том же принципе основана работа термодатчика газовых котлов и колонок. Контролируется температура нагревания воды, что дает возможность экономить потребление газа.

Термопара, установленная на газовый котел и регулирующая нагрев воды, сэкономит семейный бюджет.

Часто встречаются электронные термометры. С их помощью измеряют температуру в помещениях и у человека. Такие приборы гораздо безопаснее ртутных. В свое время они широко использовались в быту.

В промышленности широко применяется такое свойство термопары, как низкая инерционность. Что дает возможность измерять малую разность температур. Высоко ценится и применение датчиков в агрессивных средах и при высоких температурах, порядка 2 000 градусов.

Есть термопары, подходящие для измерения температуры в агрессивной среде. Они обладают устойчивой защитной арматурой.

Ремонт своими руками

Уметь починить любую вещь в доме – признак настоящего хозяина. Но в отношении газового оборудования нужно быть осторожным.

Ремонтом газового оборудования должен заниматься специалист, имеющий сертификат.

Но не все, что есть в таком приборе – газовое. Заменить конфорки, горелки, почистить детали – для этого не нужен мастер с допуском к работе. Прежде всего, нужно выявить неисправность.

Сбой в работе термопары для газовой плиты выглядит так. Газ горит только при нажатой кнопке. Стоит ее отпустить – пламя тухнет. Чтобы выяснить причину, нужно тщательно осмотреть как сам прибор, так и плиту в целом.

Работу по устранению неисправности термопары начинают с отключения подачи газа и осмотра техники.

• Разбираем газовую плиту.
• Снимаем с конфорки рассекатель.
• Убираем отражатель.
• Проверяем состояние термопары.

Частыми причинами поломки термопары являются ее загрязнение или повреждение датчика.

Возле газовой горелки находится два прибора. Один из них напоминает свечу зажигания в автомобиле. Это для розжига плиты. Второй – термопара. Причинами выхода ее из строя могут быть:

• загрязнение;
• повреждения;
• смена вида газа;
• поломка датчика или клапана.

Если загрязнен элемент термопары в газовой плите – его нужно как следует почистить. Термопара – два куска металла и чистка ее это пройти мелкой наждачной бумагой по поверхности.

Возможны повреждения проводки прибора. Потертости из-за неправильного монтажа, грызуны или домашние животные, возможны и другие причины повреждений.

После устранения неисправности газконтроля, необходимо тщательно проверить прибор.

После проверки и, при необходимости замены проводки, следует правильно подключить термопару. В противном случае «холодный» и «горячий» контакты контура окажутся не в противофазе. Все плюсовые провода подсоединяют к плюсовому выводу. Минусовые – к минусовому.

Правильно установленная термопара – залог безопасности при эксплуатации газового оборудования.

В зависимости от типа датчика цвет проводки меняется. В некоторых случаях изоляция может быть двойной и разного цвета. Но первичный слой будет всегда неизменным. В таблице представлены цвета основного изоляционного слоя.

Тип термопары	Цвет изоляции
	Плюс	Минус
J	белый	красный
K	желтый	красный
T	голубой	красный
E	малиновый	красный
S	черный	красный
R	черный	красный

Нетрудно запомнить, что цвет провода с минусом всегда красный.

Основные виды ремонтных работ с газовыми плитами

Существует несколько проблем, которые наиболее часто встречаются с этими устройствами. Поэтому и ремонт обычно требуется одинаковый. К самым распространенным ремонтным работам с газовыми плитами относится:

Ремонт конфорок
. Именно эти элементы оборудования наиболее часто выходят из строя, поэтому требуется проводить с ними определенные ремонтные работы. Как правило, пламя начинается ослабляться, после чего появляется только с одной или двух сторон конфорки, а далее вовсе пропадает. Причиной такого ухудшения работы конфорки является засорение горелок или рассекателей. Некоторые люди в процессе приготовления пищи с помощью газовой плиты допускают попадание на конфорки продуктов питания, которые и приводят к засорению элементов. Даже при очищении плиты от загрязнений небольшое количество моющего средства может попадать в горелки, поэтому происходит засорение элементов. Данная проблема решается достаточно просто, поскольку надо снять конфорку, после чего она разбирается на составные части. Форсунка и рассекатель тщательно прочищаются, что обеспечивает устранение причины засора. Прочищать их можно разными специализированными инструментами или подручными средствами, к которым относится обычная иголка или спица.

Ремонт дверцы духовки
. Другой популярной проблемой газовой плиты являются определенные препятствия, возникающие в процессе открывания дверцы духовки прибора. Дверка начинает заедать или неплотно закрываться. Обычно эта проблема возникает после несколько лет эксплуатации оборудования. Она не дает возможность полноценно пользоваться духовкой, поэтому возникает необходимость срочно произвести ремонтные работы. Чтобы починить элемент, дверка снимается, для чего откручиваются винты, с помощью которых она крепится. Не следует откручивать их полностью, поскольку достаточно только немного отпустить их. Далее дверка качается слегка в разные направления, что обеспечит посадку дверцы на петли. Такая регулировка приведет к решению проломы с открыванием или закрыванием дверцы.

Ремонт термопары клапана
. Этот элемент относится к системе контроля над утечкой газа, поэтому считается важным и сложным изделием, которое обязано работать без перебоев и проблем. Именно за счет термопары электромагнитного клапана предотвращается возможность того, что при случайном затухании пламени будет утечка газа. От нее зависит безопасность применения самой газовой плиты, а также безопасность проживания в доме, в котором располагается данное оборудование. Нередко проблемы с этим элементом возникают в том случае, когда после розжига конфорки и отпускания кнопки происходит потухание пламени. Термопара представляет собой специальный штырь из металла, у которого одна сторона является заостренной. Располагается этот элемент рядом с конфоркой и выступает в качестве датчика температуры. Как только пламя затухает, понижается температура рядом с конфоркой, поэтому контроль газа перекрывает его поступление. Поэтому даже в случае, если конфорка будет включена, газ не будет поступать в помещение. Если возникает проблема с постоянным потуханием конфорки без необходимости, то термопару следует просто очистить от налипшего налета из жира и остатков продуктов питания. Для этого отлично подходит стандартная наждачная бумага. Если же даже этот процесс не привел к необходимому результату, то придется разобрать устройство и заменить его новым элементом.

Таким образом, простые ремонтные работы, связанные с газовой плитой, допускается осуществляться своими силами. Однако они не должны касаться непосредственного подсоединения устройства к газовой магистрали. В этих случаях непременно следует прибегать к помощи специалистов, поскольку велика вероятность допустить непоправимые ошибки. Это подвергает опасности не только самих владельцев квартиры, но и других жителей многоквартирного дома.

Зачем нужен датчик

Термопары отвечают за безопасность газкотла. Под влиянием нагрева обеспечивают напряжение, поддерживая клапан, через который поступает топливо, при горящем запальнике открытым.

Для энергонезависимых водонагревательных устройств, плит кухонь и печек на газе, можно использовать автономный датчик. Ему не нужен источник питания извне.

Работа термопар строится согласно эффекту Зеебека. Возьмем два проводника, на изготовление которых пошел разный металл, и соединим (спайкой или сваркой) их концы.

Нагреем место соединения. В цепи появится ЭДС (электродвижущая сила).

Разницу потенциалов определят t спайки и то, из чего сделан проводник.

В случае бытовой техники это, как правило, 20-50 милливольт. Минимум напряжения у самой термопары – 20 мВ.

Конструкция датчика представлена:

• термоэлектродом горячей спайки 2-х разнородных металсплавов, который прикручивается гайкой на монтажную пластину. Ее место – горелка котла (пилотная);
• удлинителем-проводником, он помещен внутрь трубочки из меди, служит минус-контактом, а кожух (медный) защищает плюс- проводник от помех 220-вольтной сети, характерной для жилых домов, и прочей бытовой техники;
• плюсовой клеммой, имеющей диэлектрическую шайбу, место которой в гнезде автоматического (газового) клапана, крепится при помощи гайки.

Есть и такие термопары, которым для подсоединения к автоматике достаточно стандартных винтовых клемм.
Для изготовления электродов ЭДС, нужны «свои» термоэлектродные сплавы.

В ходу комбинации хромеля с алюмелем, копелем и константаном, соответственно типы К,L,Е.

По евроклассификации –ТХА, ТХК, ТХКн. Они представляют смеси: никель- алюминий- кремний- марганцевую, никель-хромовую и никель-кремний-медную.

Для информации. Сплавы для устройства термопар выбирают из-за выраженного эффекта. «Чистый» металл способен порадовать лишь слабеньким напряжением. Для оснащения теплогенераторов в частных домовладениях чаще всего используют датчики ТХА.

Причины

Важно понимать, почему система газ-контроля может выйти из строя. Если речь идет о долгом зажигании огня при включении плиты, то, скорее всего, дело в загрязнившейся термопаре

Кто-то решает эту проблему простой фиксацией ручки в необходимом положении, чтобы не держать ее вручную

Если речь идет о долгом зажигании огня при включении плиты, то, скорее всего, дело в загрязнившейся термопаре. Кто-то решает эту проблему простой фиксацией ручки в необходимом положении, чтобы не держать ее вручную.

Лучше же истребить саму проблему и вызвать для этого специалиста. Если навыки починки электрооборудования имеются, то это можно сделать и самостоятельно — просто сняв варочную панель и прочистив нагревательный элемент.

Если после этого проблема не исчезла, то можно говорить о неисправности системы газового контроля. Это может быть:

• износ электромагнитного клапана;
• смещение термоэлемента относительно пламени;
• ступор крана конфорки;
• плохой контакт.

Возможны и более отстраненные причины неудовлетворительной работы плиты — например, недостаточное давление газа. Оно может быть вызвано как неполадками на газораспределительной подстанции, так и не до конца открытым газовым краном в квартире.

Вариантов, что делать, если газ-контроль сломался, немного. Лучше всего сразу обратиться к специалисту, поскольку самостоятельные починки запрещены.

Достоинства и недостатки применения термопары

Достоинства:

• Несложная и недорогая конструкция;
• Термопара является одновременно и температурным датчиком, датчиком контроля пламени;
• Продолжительный срок эксплуатации ввиду отсутствия движущихся деталей;
• Большой спектр фиксируемых температур;
• Производимые измерения отличаются достаточной точностью;
• Элемент легко монтируется и переустанавливается.

Недостатки:

Зависимость между разницей потенциалов и температурой не является линейной;

• Существует предельный уровень напряжения в 50 мВ, что создаёт некоторую неточность при выявлении температурных значений;
• Возможность ремонта элемента практически отсутствует, в большинстве случаев приходится прибегать к полной замене.

Проверка термопары домашней газовой колонки

Длительная эксплуатация домашней газовой колонки вполне допускает такой момент, когда термопара выходит из строя. В этом случае необходима проверка функционирования системы и, соответственно, проверка непосредственно сенсора контроля.

Конечно, далеко не все владельцы газового оборудования способны выполнить такую работу. Да и с точки зрения безопасности, лучшим решением станет обращение в газовую компанию для решения такой задачи.

Но вместе с тем, ситуации могут быть разные, включая невозможность обращения к специалистам по каким-то причинам. Тогда остаётся единственный выход – попытаться сделать работу своими руками.

На картинке показан один из вариантов установленной термопары, которую нужно проверить: 1 – непосредственно горячая область датчика, чаще всего поддающаяся разрушениям; 2 – гайка крепления, которую нужно отвинчивать для демонтажа; Такая же гайка может использоваться на другом конце термопары

В таком варианте развития событий неискушённого в газовых делах пользователя интересует, каким образом проверить термопару на газовом котле с помощью тестера – распространенным прибором диагностики электрики и электроники. Попробуем раскрыть этот технологический момент, дабы облегчить задачу.

Этап #1 — подготовка к проверке тестером

Для начала напомним – тестер представляет собой измерительный прибор – стрелочный или цифровой, при помощи которого доступно измерить:

• сопротивление;
• величину напряжения (переменного и постоянного);
• силу тока (переменного, постоянного).

Отмеченные измеряемые значения являются своего рода основными. А еще, современные тестеры способны проверять ещё целый ряд параметров, к примеру, индуктивность или ёмкость.

Но с учётом принципа работы термопары бытового газового котла, вполне достаточно режима измерения напряжения в диапазоне милливольт.

Процедура тестирования термопары при помощи измерительного прибора и простого нагревательного элемента – парафиновой свечи. Как видно из показаний тестера (25 мВ), датчик контроля пламени газовой горелки исправен

Помимо измерительного прибора (тестера), наладчику потребуется ещё один достаточно простой инструмент – источник нагрева. Лучше, если такой источник будет иметь способность излучать открытое пламя. Поэтому, оптимальным вариантом здесь будет использование обычной парафиновой свечи.

Этап #2 — визуальный осмотр на наличие дефектов

Сама процедура тестирования сенсора контроля пламени несложная. Однако, прежде чем приступать к выполнению горячего теста, рекомендуется внимательно изучить термопару визуально с внешней стороны.

При осмотре области спая и нисходящего стержня на поверхности не должны просматриваться физические дефекты металла, в том числе области прогара.

Этап #3 — тестирование работоспособности датчика

Завершив визуальный осмотр, можно приступить непосредственно к выполнению горячей проверки. Для этого область спая и нисходящий участок стержня термопары газовой колонки помещается над фитилем свечи.

Далее на терминальные концы термопары подключается измерительный прибор (тестер), после чего свечу зажигают. Формируемый потенциал наблюдают на рабочей шкале измерительного прибора.

По сути, для проверки работоспособности сенсора допустимо использовать любой подходящий источник нагрева, например, бытовую зажигалку. Правда, в зависимости от мощности нагревающего источника, показания на тестере могут быть ниже нормы или, напротив, выше нормы

Отсутствие каких-либо показаний электрического потенциала явно свидетельствует о неисправности сенсора. При частичных дефектах на измерительном приборе могут отмечаться хаотичные (неустойчивые) показания единиц милливольт. Если же датчик газовой колонки исправен, на приборе, как правило, фиксируют стабильное значение, равное десяткам милливольт (20-30 мВ).

Причём, по мере нагрева корпуса термопары пламенем свечи, показания на шкале прибора незначительно меняется в сторону увеличения. Если же пламя свечи загасить, показания тестера устремятся к нулевому значению по мере остывания корпуса стержня и области спая. Вот, собственно и всё. При таком развитии событий, термопару, как вполне исправную, можно смело ставить по месту действия.

Неисправности термопары

Если термопара выдает неточные показания температуры, и было проверено, что нет ослабленных соединений, то причина может крыться либо в регистрирующем приборе, либо в самой термопаре, первым обычно проверяется регистрирующий прибор, так как приборы чаще выходят из строя, чем термопары.

Более того, если прибор показывает хоть какие-нибудь показания, пусть даже неточные, то, скорей всего, дело не в термопаре. Если термопара неисправна, то обычно она не выдает вообще никакого напряжения, и прибор не будет выдавать никаких показаний. Если показаний на приборе нет совсем, то вероятно дело в термопаре.

Если Вы подозреваете, что термопара вышла из строя, то проверьте ее сигнал на выходе с помощью прибора, который называется милливольтный потенциометр, который используется для измерения малых величин напряжения. Потенциометр
