Проверка ТЭНа водонагревателя при помощи тестера
Существует большое количество способов проверки ТЭНа. Чаще всего используется метод, при котором проверка осуществляется при помощи специального тестера. Перед проверкой нужно рассчитать сопротивление для установленного бойлера.
Формула для расчета: R=U*U/P, где:
- U – Это постоянная величина, равна 220 вольтам.
- P – Это мощность устройства, узнать ее можно в руководстве по эксплуатации бойлера или же на заводской наклейке, которая расположена внизу бойлера либо на обратной стороне.
Использование мультиметра
На мультиметре есть флажок, который можно крутить на 360 градусов и выбирать проверку любой функции. Его нужно повернуть на измерение сопротивления в размере 200 Ом. Контакты мультиметра следует подсоединить к подключению ТЭНа. Если водонагреватель прозванивается, то есть, совершенно исправен, то на экране покажется то же значение, что и было рассчитано ранее по формуле.
Если же на дисплее отобразился ноль, единица или знак бесконечности, то это говорит о какой-то поломке, например, о замыкании, разрыве. В данном случае придется сменить деталь, починка не подойдет.
Поломка ТЭНа
Далее нужно проверить сам бойлер на пробой корпуса, сделать это еще легче. Флажок нужно повернуть на прозвон зуммера. Первый контакт мультиметра нужно подсоединить к трубчатому электронагревателю, а второй – к оболочке водонагревателя или клемме заземления.
Если мультиметр начал пищать, то это говорит о пробое корпуса, поэтому в данном случае совершенно нельзя прикасаться к самому бойлеру, так как может произойти удар током, не смертельный, но довольно сильный.
Применение мегаомметра
Его флажок нужно повернуть в сторону 50 вольт, один контакт подсоединить к контакту ТЭНа, а второй к корпусу. Если на дисплее мегаомметра появилось значение более 0,5 Мом, то водонагреватель полностью исправен.
Проверка ТЭНа стиральной машинки мультиметром
Есть три метода электрической проверки ТЭНа:
- Прозвонка;
- Проверка изоляции корпуса;
- Проверка рабочего тока.
Как прозвонить тэн стиральной машины
Прежде всего, отключаем СМ от сети, для полной уверенности вынув электрическую вилку питания из розетки. Даже не снимая нагреватель с машинки, но отключив хотя бы одну клемму, чтобы исключить обходной контур. Прикладываем щупы мультиметра, выставленного на шкалу сопротивления. Какие либо цифры уже говорят об исправности цепи. Но мы можем даже выяснить соответствует ли фактическое сопротивление тэна стиральной машины стандартному. На помощь приходит курс физики (электричество) за 6 класс. Сопротивление вычисляется как квадрат напряжения, делённый на мощность. В случае если мощность ТЭНа 2000 Вт, получаем сопротивление равное 24 Ом.
Целостность цепи можно также проверить простым устройством —прозвонкой, лампочкой с источником питания.
Изоляция проверяется прикладыванием одного щупа прибора к клемме, другого к корпусу. Шкала мультиметра при этом установлена на значение не менее 100 МОм. Отсутствие каких либо показаний говорит об исправности изоляции. Но тут есть небольшой ньюанс: проверку нужно производить при нагретом ТЭНе. Если он установлен в баке, то нужно наполнить бак водой и включить на 10-15 секунд. Если нагревательный элемент снят, то нужно включить его в сеть на 5-10 секунд. После чего провести замер. Какие-либо показания, отличные от бесконечности говорят об ослаблении изоляции и, как следствие, существовании токов утечки при работе нагревателя. Это чревато пробоем на корпус, коротким замыканием или даже поражением пользователя электрическим током. Эксплуатация машинки в этом случае недопустима. Необходимо провести замену ТЭНа.
Для проверки рабочего тока прибор устанавливается на шкалу амперметра, не менее 20 Ампер. Прибор включается последовательно с элементом и в сеть. Номинальный ток вычисляется опять же по закону Ома. В нашем случае он будет равняться 9 Ампер. Большее его значение будет говорить об утечке.
Отстутствие цепи при прозвонке однозначно говорит о поломке. Если цепь исправна, проверяем сопротивление изоляции. И в конце концов — силу тока в номинальном режиме. Если на каом то этапе обнаружена неисправность, необходимо купить новый ТЭН стиральной машины и заменить самостоятельно или пригласить мастера по ремонту бытовой техники.
Проверяем ТЭН мультиметром
Спираль разрывается внутри трубки, если изнашивается или перегревается. ТЭН не подлежит восстановлению, и только заменяется новым. Его надо найти в машинке и проверить мультиметром. В любой модели стиральной машины задняя крышка легко снимается. А ТЭН соразмерен с кипятильником и должен быть окружен либо немалым объемом воды, либо располагаться вблизи барабана для белья. Поэтому, сняв крышку, эту емкость или сам ТЭН трудно не заметить. Но может быть и так, что он смонтирован со стороны фронтальной части машины. В таком случае надо рассмотреть его клеммы, используя отражение в зеркале, и правильно определить провода, присоединенные к ТЭНу.
Расположение нагревателя вблизи барабана для белья
Их можно проследить до схемы управления, и после этого решить, в каком именно месте отсоединить один из них. Для проверки ТЭНа не нужно отсоединять оба провода
Важно лишь одно – этот провод напрямую соединяет только контакт одного из щупов тестера с клеммой ТЭНа. Измерить нужно сопротивление не только спирали, но и относительно корпуса
Для оценки состояния спирали вполне достаточно сравнить показания прибора с расчетным сопротивлением при мощности 2000 Вт. Если
U*I = 2000 Вт,
заменив I на U/R, получаем
U*U/R=2000,
или
220*220/2000=R= 24,2 Ом.
Проверяем спираль нагревателя
Но это величина сопротивления нагретого ТЭНа. В холодном состоянии сопротивление несколько меньше, но более 10 Ом. Если есть сомнение, возьмите рабочий кипятильник и соедините щупы прибора с его вилкой. Результаты измерений должны быть похожи. Заодно оцените, насколько ваш кипятильник безопасен. Соедините одну клемму тестера с трубкой, а другую – с одним из штырьков вилки. Для устройств защитного отключения и дифференциальных автоматов ток срабатывания устанавливается в 30 mA, т.е. 0,03 А.
По формуле
I = U/R,
получаем
0,03=220/R,
R=220/0,03 = 7333,33 Ом.
Проверяем сопротивление между спиралью и корпусом
Следовательно, сопротивление должно быть существенно больше 8 кОм. Если это не так, значит, спираль плохо изолирована, и со временем из-за перепадов температуры сопротивление изоляции еще больше уменьшится. Аналогичные измерения сопротивлений у ТЭНа при его исправности получаются примерно такими же. Следовательно, проблема в схеме управления им, а это довольно сложный вопрос, с которым может разобраться только подготовленный пользователь или представитель сервисной службы. Но зато станет известно, в чем суть проблемы, и каковы расходы на ремонт.
Если же очевидна неисправность самого ТЭНа, его можно смело демонтировать. Если владелец машинки понимает, как это сделать и способен выполнить демонтаж, он тем самым сэкономит деньги. Лучше купить новое изделие в заводской упаковке. Недобросовестный представитель сервисной службы может поставить изделие б/у. Если пользователь уверен в успехе самостоятельной инсталляции нового нагревателя, тогда имеет смысл выполнить ее. Но после замены надо обязательно проверить герметичность прокладки ТЭНа.
А это не так просто. В машинку вода подается через клапаны, которые открываются только при подключении к электросети. А на стадии проверки этого делать не стоит. Рекомендуется наклонить машинку в сторону снятой задней крышки так, чтобы прокладка нагревателя была видна и доступна для прикосновения. Машинка в таком положении надежно закрепляется (ее надо покачать туда – сюда, и она должна быть устойчива). Затем со стороны крышки через шланг наливается побольше максимально горячей воды. Проводя сухой салфеткой по прокладке, проверяется герметичность монтажа. Капли влаги на салфетке будут свидетельствовать о том, что надо внести коррективы.
В таком случае воду из бака надо по максимуму слить через шланг-сифон и попытаться исправить ситуацию. Если не получилось и со второго раза – скорее всего, правильнее вызвать мастера. Если же все нормально и салфетка осталась сухой, воду сливают, машинку ставят на пол, подсоединяют провода к ТЭНу, затем устанавливают заднюю крышку, ставят на место, подключая все необходимое, и проверяют в работе.
Как определить, где расположен нагреватель
Нагревательный элемент находится в нижней части бака. В зависимости от производителя техники ТЭН может располагаться в передней или задней части корпуса. Большинство торговых марок, таких как Candy, Indesit, Zanussi, Ariston, Electrolux, Atlant, предоставляют доступ к нагревателю через заднюю панель стиральной машины. Фирмы Samsung, Bosch, LG размещают ТЭН в передней части, под барабаном.
В стиральных машинах фирм Samsung, Bosch и LG нагреватель обычно расположен спереди
Чтобы определить расположение детали, нужно посмотреть на размер задней панели машинки. Если сзади находится большая съемная поверхность, значит, нагревательный элемент, скорее всего, расположен там. Если на задней панели можно открутить только небольшую крышку, то выход к ТЭНу следует искать через переднюю панель. Не всегда получается определить расположение детали по внешним признакам, поэтому место расположения лучше всего начинать искать с задней части – ее проще снять и прикрутить на место.
Использование мультиметра
Работу начинают с отключения бойлера от электросети, для чего вынимают вилку из розетки. Также желательно отключить защитный автомат линии, к которой подсоединен водонагреватель.
Отсоединение всех подключенных проводов
В первую очередь сбрасывают клеммы массы и питания. Отсоединяют провода желтого, синего и коричневого цветов. После этого нужно прозвонить кабели на наличие пробоев и замыкания. При нормальном сопротивлении замеряют замыкание спирали на массу. Если значения отличаются от прописанных в техническом паспорте, в нагревательной трубке имеется замыкание.
Проверка ТЭНа мультиметром.
Очищение стыков
При диагностике ТЭНа удаляют налет с мест соединения и клемм
Особое внимание уделяют точкам крепления щупов универсального тестера. Стыки тщательно очищают от пыли, известковых отложений, следов коррозии
При сильном загрязнении детали налетом или расшатывании контактов клемм нужно зачищать поверхности наждачной бумагой до металлического блеска. Толстый слой накипи может провоцировать подгорание.
Проверка предохранительного клапана
Повышенное давление способствует разрушению отводов, бака и других элементов водонагревателя. Предохранительный клапан предотвращает подобные ситуации. Он открывается, благодаря чему избыточная жидкость выходит, давление нормализуется. Устройство снабжено пружинным механизмом и латунным корпусом.
Для устранения неисправности устанавливают край-тройник, с помощью которого сливают жидкость из бака.
Проверка ТЭН мультиметром
Чтобы начать процесс тестирования, необходимо в первую очередь обезопасить свою работу отключением бытового агрегата от сети. Нужно просто выдернуть электрический шнур питания из розетки, а для электрической кухонной плиты с отдельной линией, пожалуй, отключить автоматы в квартирном электрическом щите. В любом случае нужно обесточить оборудование.
Дальше правильней будет действовать по следующему алгоритму.
Обеспечить доступ к выводам электронагревателя. Возможно, в некоторых случаях ТЭН придётся полностью извлечь из агрегата для удобства тестирования.
Отсоединить провода от нагревателя.
Если на устройстве накипь, то необходимо очистить ТЭН от неё.
После этого тщательно осмотреть нагреватель на предмет трещин, вздутий или других признаков повреждения.
Подготовить тестер (мультиметр), переключив его в режим измерения электрического сопротивления. Диапазон измерения нужно выбирать в зависимости от полученного результата, который мы рассчитывали по формуле номинального сопротивления для нагревателя своей техники.
Сначала следует прозвонить контакты нагревателя, для чего касаемся их щупами прибора и смотрим на результат. Спираль исправна, если показания тестера находится в пределах расчётного сопротивления. Если прибор показывает знак бесконечности (∞) или единицу (1), то это означает, что нагревательный элемент имеет обрыв и подлежит замене. В случае внутреннего замыкания тестер покажет цифру 0 (также нужна замена ТЭНа). В моделях нагревателей, где несколько спиралей, необходимо каждую пару выводов прозвонить отдельно.
Далее проверяется отсутствие пробоя изоляционного слоя спирали на корпус. Режим тестера переключается на «Зуммер». Один из щупов прибора замыкается на корпус водонагревателя, а другим по очереди нужно касаться выводов спирали. При пробое будет проходить сигнал, при исправном нагревателе никаких звуков раздаваться не должно. Если пробой имеется, нагреватель нужно заменить на новый.
При отсутствии каких-либо повреждений трубчатого нагревателя следует искать другие причины. Например, проверить шнур или линию электрического питания бытовой техники, если у неё нет вообще никаких признаков «жизни»; терморегулятор в случаях, когда происходит недогрев воды или раннее отключение питания ТЭНа. Терморегулятор можно протестировать тем же мультиметром, для чего его нужно извлечь из места монтирования и отсоединить все провода. Потом тестер устанавливается на режим прозвонки и щупами касаются обеих клемм. Если контакт имеется, то проверяют работу путём опускания стержня регулятора в воду с максимальной температурой (при этом мультиметр должен быть подсоединён к клеммам). Достигнув предельного нагрева, термодатчик регулятора должен разомкнуть контакты цепи, на что укажет характерный щелчок. При остывании воды термодатчик восстановит электрическую схему — прозвучит ещё один щелчок при замыкании контактов реле. Всё это укажет на исправность терморегулятора.
Имеются только некоторые нюансы по его извлечению. Но нужно запомнить, что извлекать ТЭН для проверки необязательно, если доступ к его контактам свободный. У стиральных машин имеются сложности с определением места нахождения как трубчатого нагревателя, так и его терморегулятора. Но в случаях, когда в сопроводительной документации нет информации о месте нахождения этих элементов, по марке машинки можно отыскать её подробное устройство через интернет.
Проверка ТЭНа на водонагревателе большой мощности (бойлере) также не отличается от той проверки, что мы уже описали, но здесь вместе с ТЭНом обязательно следует проверить терморегулятор с датчиком.
Как проверить ТЭН мультиметром, смотрите далее.
Проверка нагревателя тестером
Инструкция, как проверить тэн стиральной машины мультиметром правильно, довольно проста. Для этого сначала снимите с его клемм все провода для достоверности показаний прибора. Выкручивать и доставать ничего не нужно. Проверка делается в 3 шага:
Первый шаг
Устанавливаем на мультиметре режим измерения сопротивления в диапазоне 200 Ом. И перед тем, как проверить тэн тестером, замыкаем щупы между собой, чтобы убедиться в его точности. Показания на дисплее должны быть равны 0 или близкие к нулю. Далее дотрагиваемся одним щупом к левой клемме тэна, а вторым к правой клемме. Средняя клемма (или крепящий болт) — всегда заземление. Её пока что не трогаем, так как мы проверяем целостность нагревающей спирали.
Если тэн исправен, то мультиметр покажет сопротивление в районе нескольких десятков Ом. К примеру, если мощность нагревателя 1900 Вт (пишется на корпусе тэна и в инструкции к машине), то его сопротивление должно быть равно ± 25.47 Ом.
Высчитывается это по простой формуле:
R=U²/P, где «U» — это напряжение в сети (220 В), а «P» — мощность тэна (в нашем примере — 1900 Вт).
Таким же образом можно определить и мощность тэна, зная только его сопротивление и сетевое напряжение:
В том случае, когда прибор показывает «1» (бесконечность), это означает обрыв спирали внутри нагревателя. А если на экране отображается «0», то тэн замкнут (закорочен). В обоих случаях придется покупать новый нагреватель. Его мощность и размеры должны быть идентичными.
Совет! Перед покупкой обязательно обратите внимание, не стоит ли в тэне термодатчик. Дело в том, что в одних моделях стиральных машин он установлен отдельно, а в остальных — в корпусе тэна
Поэтому важно купить такой же (с отверстием под термодатчик либо без). Желательно в новый тэн переставить родной термодатчик со старого, если он исправен
Или купить с таким же сопротивлением. Обычно оно написано сбоку на пластиковом гнезде. При помощи мультиметра можно убедиться в его исправности, замерив сопротивление на двух контактах. Если окунуть термодатчик в горячую воду, то он должен менять своё сопротивление
Желательно в новый тэн переставить родной термодатчик со старого, если он исправен. Или купить с таким же сопротивлением. Обычно оно написано сбоку на пластиковом гнезде. При помощи мультиметра можно убедиться в его исправности, замерив сопротивление на двух контактах. Если окунуть термодатчик в горячую воду, то он должен менять своё сопротивление.
Второй шаг
Устанавливаем мультиметр в режим прозвонки диодов или «зуммер». При замыкании щупов исправный прибор будет издавать писк, а на экране отобразятся нули, что говорит о наличии цепи.
Прикасаемся одним щупом к правой или левой клемме тэна, а вторым щупом к корпусу либо заземляющей клемме. Это делается для того, чтобы определить, не пробивает ли нагреватель на корпус. Если мультиметр запищит, то пробивает. Тэн надо заменить, так как из-за этого машинка может бить током или не запускаться совсем. Если тестер молчит, то всё в порядке.
Финальные действия
Выставьте прибор в режим замера сопротивления на самый высокий диапазон, который есть. В идеале воспользоваться мегаомметром. Сделайте то же, что и в предыдущем пункте. Старайтесь не дотрагиваться руками щупов прибора во время измерения.
Это необходимо для проверки изоляции тэна на ток утечки. Ведь если есть хоть малейшая микротрещина, через которую уходит ток, то совсем скоро она станет больше и нагреватель пробьёт. Кроме того, если в доме установлено УЗО, оно постоянно будет срабатывать и отключать электросеть.
Если показания прибора менее 2 мОм, то тэн лучше сразу заменить. Допустимое сопротивление изоляции считается более 2 мОм. Рекомендуется перед покупкой нового тэна прозвонить цепь и проверить его сопротивление изоляции в магазине.
Порядок замены электрического подогревателя
Убедившись, что ТЭН не работает, приступают к его демонтажу. В процессе разборки рекомендуется проводить съёмку основных этапов – это облегчит обратный возврат нового нагревателя на прежнее место. Порядок замены сгоревшего ТЭНа следующий:
- Открутить крепёжную гайку – она находится по центру колодки, притягивает заземляющий провод.
- Вдавить внутрь освобождённый болт, который проходит сквозь резиновую пробку, своей головкой упирается в прижимную пластину. В сдавленном состоянии за счёт такой конструкции обеспечивается герметичность бака в месте вхождения в него ТЭНа. С освобождением болта пробка принимает первоначальную форму, совпадающую с контуром посадочного гнезда.
- Подцепить нагревательный элемент ножом или отвёрткой аккуратно, чтобы не повредить бак. Извлечь ТЭН для замены новым. Известковый налёт, ржавчина усложняют демонтаж – вытаскивать трубчатую конструкцию нужно поочерёдно с каждой стороны, сдвигаясь на доли миллиметра.
- Установить новый ТЭН несложно: резиновый фиксатор нагревателя легко входит в гнездо, где зажимается крепёжной гайкой. Чрезмерное усилие здесь неуместно – нельзя передавливать герметик, срывать резьбу.
Перекрываете кран подачи воды после стирки?
О-да!Нет.
По завершении смены нагревателя, бак СМА проверяют на утечку воды через установочное гнездо. После этого присоединяют питающие провода, заземление. Ранее снятая панель устанавливается на прежнее место, машина подключается к электросети, другим коммуникациям, производится тестовый запуск режима стирки.
Не стоит затягивать с проверкой исправности водонагревателя: поломка может развиться в крупную аварию, которая повлечёт необходимость дорогого ремонта. Самостоятельная диагностика доступна многим домашним умельцам, а заменить неисправный ТЭН поможет приведённая здесь информация.
Возможные неисправности и причины их появления
ТЭН — самый хрупкий элемент бойлера. Он подвергается постоянному воздействию жесткой воды. Образование накипи снижает срок службы прибора, уменьшает степень нагрева. Это наиболее распространенная неисправность. Реже встречаются:
- Перегорание накаливающей нити в трубке.
- Неисправность провода на корпусе ТЭНа. Это приводит к пробою тока на корпус водонагревателя, удару человека электричеством. Если линия, используемая для подключения прибора, снабжена УЗО, техника будет постоянно отключаться.
- Соприкосновение спирали с колбой. Возникает из-за смещения, вызванного недостаточностью объема песчаного наполнителя.
- Расплавление спирали. Наблюдается при укорочении элемента, приводящего к резкому скачку мощности. В этом случае ТЭН не подлежит ремонту.
Главными причинами выхода нагревателя из строя являются:
- Повышенная жесткость воды. Избежать образования слоя накипи на трубке можно, установив фильтр, задерживающий известковые включения.
- Перепады напряжения в сети. Нестабильность этого параметра негативно влияет на спираль ТЭНа. Она не только раскаляется, но и перегорает или обрывается. Использование стабилизатора напряжения решает эту проблему.
- Неисправность термостата. Неработающий контроллер не способен поддерживать нормальную работу спирали. Пружина перегревается и расплавляется. Эту причину поломки трубчатого нагревателя выявить достаточно сложно. Необходимо периодически оценивать работоспособность датчика.
- Истончение магниевого анода. Такими элементами снабжается большинство бойлеров. Магниевые аноды защищают ТЭН от воздействия негативных факторов. Со временем они расходуются и не способны нейтрализовать влияние жесткой воды. В результате ТЭН перестает выполнять свои функции.
Образование накипи на ТЭНе является главной причиной его поломки.
Как проверить ТЭН мультиметром
Обязательно все работы по выявлению неисправности необходимо проводить на отключенном от электропитания приборе. Невыполнение этого требования может привести к поражению электрическим током и повлечь получение травмы с нарушением здоровья. Для того чтобы прозвонить ТЭН на работоспособность, необходимо знать номинально значение электрического сопротивления (R) конкретного нагревателя. Его легко посчитать применяя элементарную формулу из закона Ома. Зная величину напряжения питания (U) и потребляемую прибором из сети мощность (P), по формуле R=U в квадрате/P. Например прибор питается от сети 220 В, мощность его равна 1,5 кВт (1500 Вт). Тогда сопротивление ТЭН равно 220 в квадрате деленное на 1500 и составляет 32,27 Ом. Для практического применения принимаем значение электрического сопротивления нагревательной спирали около 30-35 Ом.
Чтобы проверить ТЭН на целостность действуем в такой последовательности. Убедившись, что устройство отключено от питания разбираем его, для получения свободного доступа к выводам ТЭН, и отключаем их от остальной части прибора, предварительно промаркировав провода.
Установив на мультиметре необходимый диапазон измерений сопротивления, соединяем щупы с контактами нагревателя.
Показания тестера в районе расчетной цифры (30-35 Ом для приведенного примера) однозначно говорят об отсутствии обрыва или замыкания спирали. Если ТЭН многоконтактный нужно поочередно проверить целостность каждой части спирали, попарно касаясь всех выводов.
Далее нужно убедиться в том, что в процессе эксплуатации не нарушилась изоляция наполнителя трубки и померить ее на пробой. Для этого выбираем режим измерения сопротивления на максимально большом пределе. Установив один щуп на металлическом корпусе, вторым поочередно касаемся всех выводов нагревателя.
Как проверить термодатчик водонагревателя
В бойлере конструктивно предусмотрено наличие термореле, устройства отключающего водонагреватель, когда вода нагреется до нужной температуры. После того как вода немножко остынет, бойлер обеспечивает повторное включение на нагрев. Предварительно необходимо проверить ТЭН, убедившись в его исправности. Извлечь терморегулятор из корпуса бойлера, и отсоединить провода. Включив режим прозвонки или измерения минимального сопротивления, одним щупом мультиметра становимся на любую клемму, а вторым дотрагиваемся к оставшейся.
Для проверки работоспособности регулятора нужно к его контактам подсоединить мультиметр. Убедившись по прибору в наличии исправной цепи опустить стержень регулятора в емкость с очень горячей водой. Щелчок контактов и обрыв цепи по мультиметру укажут на срабатывание термодатчика. При извлечении из горячей воды и остывании датчик должен щелкнуть еще раз и цепь восстановится, что однозначно укажет на исправность.
Водонагреватель питается от сети напряжением 220 В, поэтому, как и при проверке трубки ТЭНа, необходимо проверить датчик на пробой. Для этого проверяем отсутствие контакта любых клемм с металлическими элементами крепления датчика к корпусу.
Как проверить ТЭН стиральной машинки
Проверить ТЭН и термодатчик стиральной машины можно используя уже описанные способы электрической проверки, не забывая об обязательном отключении от сети напряжения 220 В.
Сняв стенку машинки, за которой находится нагреватель, отсоединяем провода и при необходимости извлекаем его из корпуса. Чтобы не перепутать провода предварительно промаркируйте или сфотографируйте их первоначальное расположение. Затем нужно прозвонить ТЭН стиральной машины на целостность спирали и отсутствие пробоя используя соответствующие режимы измерения..
Методы проверки других приборов
Проверка других устройств, использующих ТЭН, не имеет принципиальных отличий в методах и способах применяемых при их ремонте.
Что нужно выполнить перед проверкой
Перед тем, как измерить сопротивление ТЭНа мультиметром, можно рассчитать значение его сопротивления на бумаге. Для этого потребуется определить мощность устройства. Как правило, данный параметр указан в эксплуатационном паспорте. В крайнем случае можно всегда просмотреть нужную информацию на сайте производителя или поискать данные в Интернете.
Зная значение мощности, нужно сначала рассчитать протекающий через нагреватель ток. Любой, кто знаком со школьным курсом физики за 8 класс, ответит, что сила тока в данном случае будет равна отношению мощности к напряжению (обычно это 220 вольт):
I=P/U, Ампер
После этого можно будет по Закону Ома (все тот же 8 класс физики) высчитать и значение сопротивления – разделив напряжение на силу тока:
R=U/I, Ом
Как вариант – воспользоваться другой формулой:
R=U²/P, Ом
В качестве примера: перед тем, как определить сопротивление ТЭНа рассчитывается его теоретический показатель при мощности в 2 киловатта (2 000 ватт) при стандартном напряжении в 220 вольт:
R=(220 В)²/2 000 Вт = 24.2 Ом.
Это и будет искомое теоретическое сопротивление. Часто мастера и электрики, тестируя ТЭН мультиметром, просто придерживаются показателей в промежутке между 20 и 30 омами. Это будет не совсем верно: все-таки, чем точнее измеренный показатель будет совпадать с теоретическим, тем лучше.
Методы прозвона
Есть методики, позволяющие оценить исправность прибора, если при обнаружении неполадок под рукой нет мультиметра. Они дают менее точный результат, чем работа с цифровым измерителем, но оценить необходимость в замене детали с их помощью вполне возможно.
Простейший метод проверить ТЭН на водонагревателе не требует задействования каких-либо инструментов. Однако потребуется демонтаж элемента из нагревательного прибора. ТЭН нужно тщательно осмотреть. Если оценке состояния мешает наросшая накипь, ее растворяют, замачивая деталь в воде с уксусом или лимонной кислотой. Выдерживать ее в подкисленной жидкости нужно около 6 часов.
Если на ТЭНе обнаружились царапины, любые деформации или темные пятна, его однозначно надлежит заменить.
Применение индикаторной отвертки на батарее также допускается для проверки. Перед тестированием обязательно отключают оборудование от тока и отсоединяют от ТЭНа все проводники. Первый клеммный зажим трогают пальцем, а ко второму питающему подносят кончик инструмента, коснувшись торцевого контакта. Если индикатор подсвечивается, нагреватель не вышел из строя.
Тестируют ТЭНы специальными контрольными лампочками. Этот вариант подойдет профессиональным электрикам или людям, имеющим достаточный опыт обращения с цепями. Схему можно собрать самостоятельно, задействовав лампочку накаливания на 220 В. Ее вкручивают в патрон, к которому присоединены медные одножильные провода с прикрученными к ним щупами. Лампу подключают в сеть между проверяемым прибором и источником питания. Если она загорается, узел функционирует нормально. Для проверки нагревательного устройства на один из контактов подают сетевой нуль, на другой – фазовый провод с подключенной лампой.
Проверка ТЭН мультиметром
Чтобы начать процесс тестирования, необходимо в первую очередь обезопасить свою работу отключением бытового агрегата от сети. Нужно просто выдернуть электрический шнур питания из розетки, а для электрической кухонной плиты с отдельной линией, пожалуй, отключить автоматы в квартирном электрическом щите. В любом случае нужно обесточить оборудование.
Дальше правильней будет действовать по следующему алгоритму.
Обеспечить доступ к выводам электронагревателя. Возможно, в некоторых случаях ТЭН придётся полностью извлечь из агрегата для удобства тестирования.
Отсоединить провода от нагревателя.
Если на устройстве накипь, то необходимо очистить ТЭН от неё.
После этого тщательно осмотреть нагреватель на предмет трещин, вздутий или других признаков повреждения.
Подготовить тестер (мультиметр), переключив его в режим измерения электрического сопротивления. Диапазон измерения нужно выбирать в зависимости от полученного результата, который мы рассчитывали по формуле номинального сопротивления для нагревателя своей техники.
Где находится ТЭН в стиральной машине? Причины поломки
Расположение элемента может отличаться в зависимости от марки стиралки. Предположительно, в моделях «Аристон», «Ардо», Candy, Indesit, «Электролюкс», Zanussi деталь скрывается за задней панелью. А вот в СМА AEG, «Беко», Bosch, «Сименс», Samsung, «Вирпул» ТЭН чаще всего располагается за передней крышкой.
Не уверены, где искать деталь? Тогда осмотрите корпус СМА. Если задняя крышка сплошная, значит, нагреватель там. Если маленькая, стоит посмотреть за передней стенкой. Проблема в том, что демонтировать ее хлопотно. Поэтому проще заглянуть за заднюю крышку.
На срок эксплуатации ТЕНа влияют такие факторы:
- Жесткая вода.
- Перепады напряжения в сети.
Точно определить, нужна ли замена нагревательного элемента (ТЭНа), поможет тестер-мультиметр. Но есть и косвенные признаки, которые указывают на неполадку:
- Гранулы порошка плохо растворяются, на белье остаются следы моющего.
- Приложив ладонь к стеклу люка спустя 15–20 минут от старта программы с подогревом, вы почувствуете, что оно оказывается холодным.
Перед тем, как поменять деталь, подготовьте сменный элемент. Подбирается индивидуально для каждой модели СМ. Также пригодится торцевой ключ, отвертка и жидкое мыло.
Замена спирали ТЕНа своими руками
Выяснили, где находится элемент? Теперь приступайте к разборке корпуса. Перед началом работ отключите технику от сети, перекройте впускной вентиль. Желательно слить остатки воды, чтобы при наклоне машины она не попала на детали.

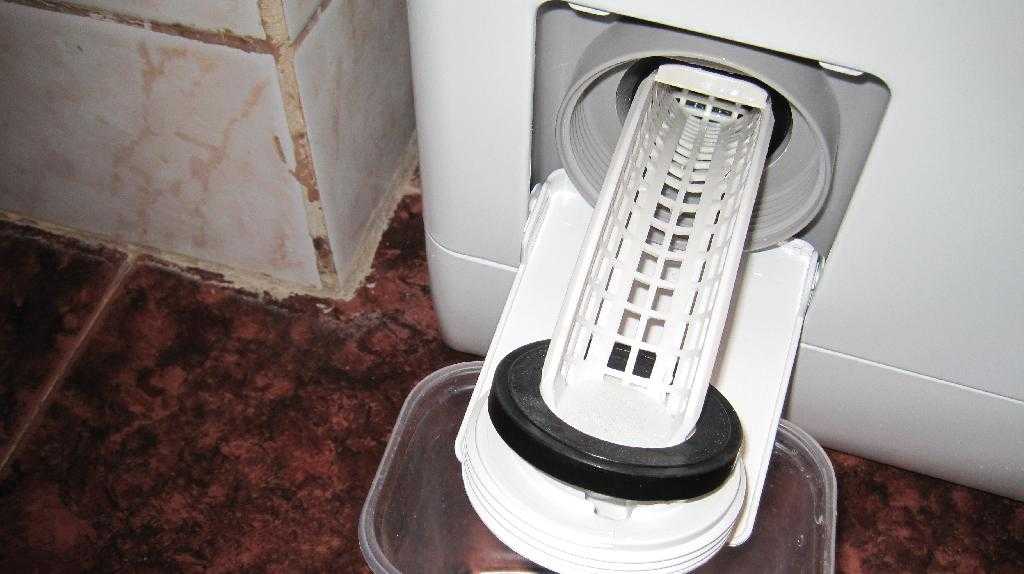

- Откройте нижний люк (панель).
- Подставьте емкость.
- Выкрутите фильтр.
Дождитесь слива воды.
Перед тем, как вынуть ТЭН из стиральной машины, демонтируйте панель.
- Выкрутите сзади крепежные винты, чтобы убрать верхнюю крышку.
- Открутите болты по периметру задней панели. Уберите ее в сторону.
Чтобы убрать внешнюю стенку:
- Достаньте лоток-дозатор из корпуса.
- Откройте загрузочную дверцу.
- Отогните манжеты люка.
- Подцепите хомут отверткой, снимите с места.
- Выкрутите винты по периметру.
- Подтяните стенку вверх и снимите.

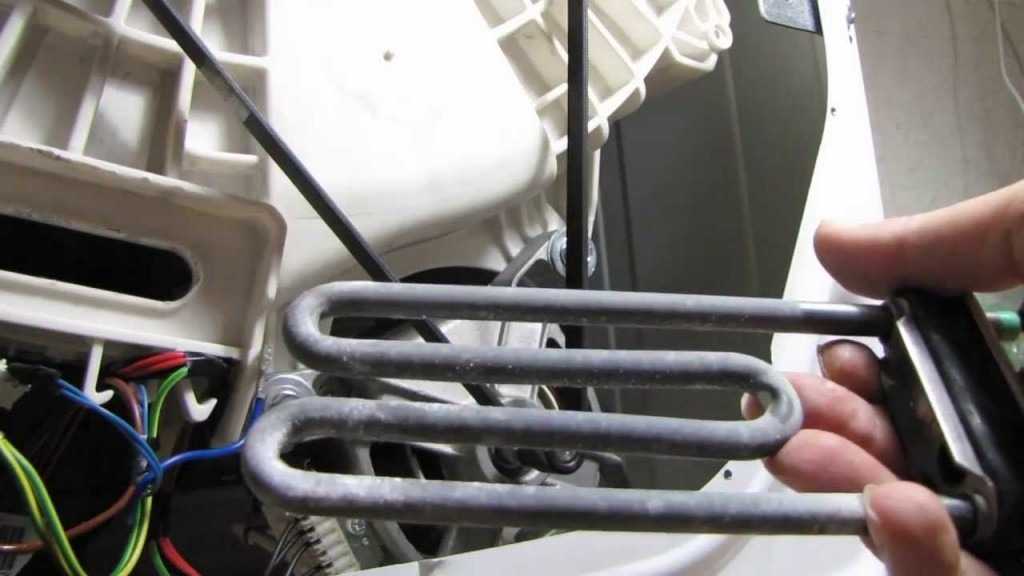

Доступ открыт. Теперь переходим к тому, как снять и установить ТЭН в стиралке.
- Деталь находится под баком в посадочном отверстии округлой формы.
- Отключите питающие провода.
- Чтобы подтвердить поломку детали, возьмите мультиметр.
- Установите на тумблере режим измерения сопротивления.
- Приложите щупы к контактам.
- Исправный элемент покажет значения от 20 до 30 Ом.
- Изделие фиксируется в гнезде с помощью прижимной пластины. Как его вытащить? Для этого скрутите центральную гайку (не до конца). Протолкните болт внутрь. Слегка подденьте основание отверткой. Перед тем, как вытянуть и заменить ТЭН, проследите за состоянием уплотнителя. Желательно не повредить его при изъятии.
После окончания демонтажа осмотрите посадочное отверстие. Удалите грязь и мусор.
Как вставить ТЭН на место:
- Накрутите гайку на болт нагревателя.
- Вставьте его в отверстие.
После фиксации нагревателя прижимной гайкой к нему подключается проводка. Подключение ТЭНа проводится в обратном порядке. Как только работы будут окончены, запустите тестовую стирку не менее чем в 50 градусов. Убедитесь, что вода нагревается и нет протечек уплотнителя.
Проведение работ показано на видео:
Это ремонт средней сложности, поэтому вы справитесь самостоятельно. Придерживайтесь последовательности замены, соблюдайте технику безопасности.
Некоторые причины не работающего тэна стиральной машины
- Наличие накипи. Из-за некачественной воды и используемых порошков с большим количеством примесей на нагревателе быстро образуется налёт. Тэн теряет теплоотдачу и подвергается перегреву.
- Это может вызвать обрыв цепи спирали и возникновение утечки тока на корпус;
- Подключение к канализации, не соответствующее требованиям. При неправильном подключении слива в канализацию происходит самоотток воды из бака машинки, вследствие оголение тэна, его перегрев и выход из строя. Рекомендовано подключать стиральную машину по рекомендациям производителей;
- Поломка прессостата. При неисправном датчике может оказаться так, что нагреватель включится без наличия воды в баке, быстро перегреется и сгорит;
- Износ по истечению времени. По этой причине тэн приходит в негодность из-за частых стирок при большой температуре. Но эта причина является естественной и не частой;
- Скачки напряжения. При таковых могут выйти из стоя многие детали агрегата. Рекомендовано даже после стирок выключать из розетки стиральные машины. Напряжение, которое постоянно меняет свою величину негативно влияет на электроприборы.
- Выход из строя термоэлектрического датчика, который следит за нагревом воды.
