Датчик температуры воздуха в холодильнике

Отклонения от нормы

Нормальной температурой для хранения продуктов в морозилке считается -18 градусов, во втором отделении +5 градусов. При таких показателях продукты не портятся. Чтобы произвести замеры, нужно при выставленном на такую температуру регуляторе поставить ёмкость с водой и термометром на несколько часов в холодильное отделение.

Если неполадки заметны безо всяких замеров, начать нужно с устранения простейших причин:

1. Производитель указал, что холодильник Стинол следует эксплуатировать при температуре не выше +32 градуса. Поэтому летом стиноловские аппараты могут работать неправильно. Холодильник следует убрать от источников тепла, проследить, чтобы на него не падали солнечные лучи, которые в жаркое время года способствуют нагреванию корпуса.
2. Продукты перед отправкой на хранение следует остудить. Не стоит превышать норму закладки по весу. У некоторых владельцев есть вредная привычка подолгу держать дверцу открытой, выбирая продукт. Это вредно для холодильника.
3. Иногда может быть неправильно выставлен регулятор температурного режима. Если же возникнет необходимость замены терморегулятора — можете обратиться в сервис по ремонту холодильников Стинол на дому.

Порядок замены температурного реле

• снимаем накладку верхней петли и откручиваем находящиеся под ней болты;
• снимаем дверь холодильного отсека;
• далее, снимаем заглушку в крыше холодильника и выворачиваем один винт (чаще всего он имеет встроенный шестигранник);
• выкручиваем саморезы, удерживающие крышу (расположены сзади) и снимаем ее;
• снимаем ручку регулятора температуры;
• вынимаем регулятор температуры, открутив 2 самореза, которыми крепится кронштейн;
• меняем узел на новый и производим все действия в обратном порядке.

Как заменить лампочку в холодильнике: виды лампочек и способы их замены

В принципе, где бы ни находился терморегулятор, ремонт его выгладит примерно одинаково:

добраться до детали;
отсоединить капиллярную трубку от тела испарителя;
осторожно вытянуть ее из корпуса;
отсоединить само реле;
осторожно вставить новую сильфонную трубку и надежно закрепить ее на испарителе;
подключить все необходимые провода и прикрепить реле на место.

https://youtube.com/watch?v=gqMQ4v1apzQ

Холодильник не выключается и постоянно работает

Это самая распространенная причина неполадок в холодильниках «Стинол»

Если ваша техника с одним компрессором не отключается, обратите внимание на признаки поломки. Можно заметить, что морозильное отделение нормально морозит, а верхняя холодильная камера не работает

Причина поломки может быть в утечке газа-фреона. Это хладагент, который отвечает за охлаждение воздуха в отделениях. Протечка может быть в стальном контуре. Для устранения неполадки необходимо обнаружить повреждения, устранить их и дозаправить систему фреоном.

Но прежде всего стоит проверить:

1. Дверцу холодильника. Насколько плотно она закрыта? Причиной неплотного прилегания могли стать петли, которые провисли из-за большой нагрузки дверцы. После подтяжки петель дверца будет нормально закрываться. Стоит проверить резиновый уплотнитель — со временем резина изнашивается и загрязняется. Заменить уплотнитель можно своими руками.
2. Установленную температуру в камере. Если управление электронное, регулировка температуры выполняется автоматически, а если механическое, то вручную. Проверьте, возможно на терморегуляторе установлен режим «Суперзаморозки».
3. Качество вентиляции. При плохой вентиляции либо установке вблизи радиаторов отопления холодильник перегревается. Стараясь компенсировать повышение температуры, мотор работает без остановки.

Если после проверки все оказалось в порядке, дело в поломке. Что произошло:

1. Сломался термистор и терморегулятор. В таком случае модуль управления не получает данных о температуре в камере, поэтому компрессор не отключается. Неисправный датчик нужно заменить.
2. Закупорка капиллярной трубки. Вследствие разгерметизации в трубке образовался тромб, что не дает хладагенту нормально циркулировать. Желательно вызвать специалиста, который найдет место закупорки и устранит проблему.
3. Неисправность мотор-компрессора. При длительной эксплуатации детали мотора изнашиваются, в результате компрессору не хватает мощности для нагнетания давления в трубку, поэтому установленная температура не достигается. Мотор нуждается в замене.

Не стоит ждать полной поломки мотора. Вызывайте специалиста для ремонта, потому что во время постоянной работы на компрессор идет двойная нагрузка.

Правила эксплуатации холодильников ЗиЛ

Многолетняя безотказная работа холодильника во многом зависит от правильной эксплуатации и надлежащего ухода за ним.

Рекомендуется соблюдать следующие правила:

• Уборку холодильника производить через каждые 2 —- 3 недели, приурочив ее ко времени удаления снежного покрова со стенок испарителя.
• Перед уборкой холодильник должен быть отключен о г сети. Для этого ручку терморегулятора следует установить в положение «О» до упора и вынуть вилку из штепсельной розетки сети
• Наружные поверхности шкафа и двери, изделия из пластмассы и резины промывать теплой, чистой, или слегка мыльной водой. Поверхность холодильной камеры, а также эмалированный сосуд можно мыть содовым раствором (столовая ложка на 1 литр воды). Алюминиевые изделия—испаритель, полки и др. следует промывать только чистой, теплой водой.
• При промывке камеры и внутренней панели двери нельзя допускать скопления воды на дне холодильной камеры, а также затекания воды за нижнюю часть уплотнителя двери шкафа.
• Вымытый холодильник необходимо вытереть досуха мягкой тканью. Полированные детали следует протирать суконкой. Нельзя применять для чистки холодильника какие-либо порошки.
• При протирке панели двери необходимо также насухо протирать места под баллоном уплотнителя, особенно в нижней части панели.
• После уборки холодильника необходимо его проветрить в течение 30—40 минут, оставив для этого дверь приоткрытой.
• Стем плафона, в случае надобности его протирки или замены электролампочки, производится при отключенном холодильнике от электросети следующим образом: взявшись за передний край плафона, следует отжать его от ручки терморегулятора и, отведя этот край от стенки камеры, снять с панели.
• Не допускать на конденсаторе каких-либо посторонних предметов, закрывающих конденсатор и могущих ухудшить его охлаждение окружающим воздухом.
• Не следует застилать чем-либо решетчатые полки в камере, так как это будет препятствовать циркуляции воздуха в ней и ухудшать охлаждение продуктов.
• Не помещать в холодильник горячую пищу, ее следует предварительно остудить до комнатной температуры.
• Нельзя помещать в холодильнике легко испаряющиеся огнеопасные жидкости, вещества с резким запахом, а в мороЗиЛьном отделении какие-либо щелочи. Попадание щелочи на алюминиевые стенки испарителя может привести к появлению коррозии и выходу из строя холодильного агрегата.
• Не следует открывать дверь холодильника чаще, чем это требуется и держать ее открытой излишнее время.
• Регулярно производить удаление снежного покрова, не допускать обрастания испарителя большим 5—б мм слоем снега.
• Холодильник, при необходимости может быть выключен на любой срок. Для этого следует:

1. а) отключить его сети;
2. б) тщательно промыть и насухо протереть;
3. в) в течение всего времени его консервации, дверь шкафа держать приоткрытой во избежание появления запаха в камере.

• Перед перевозкой холодильника должны быть приняты меры по его сохранению: закреплены до отказа два транспортировочных болта на компрессоре, произведена упаковка. Перевозку производить только в вертикальном положении.
• Переносить холодильник рекомендуется при помощи лямок в вертикальном или слегка наклонном положении.
• Перед включением холодильника на новом месте необходимо у него проверить целостность электропроводки (закрепление реле и проводов с контактными клеммами, отсутствие обрыва электропровода, отсутствие замыкания на корпус шкафа).

Хотите разбираться лучше других?

• Как отрегулировать температуру в холодильнике Nord Class А — На электронном табло 1 нажатие на кнопку соответствует увеличению или уменьшению температуры на 1 градус. Установить можно только предусмотренное производителями количество…
• Как отрегулировать температуру в холодильнике STINOL 104 — Холодильник-морозильник Стинол-104 трёхкамерный и состоит из холодильной, морозильной и выдвижной (для хранения овощей и фруктов) камер. Морозильная камера, расположена в верхней…
• Как отрегулировать температуру в холодильнике Vestfrost — Температурный режим в Vestfrost устанавливают при помощи панели управления (см. рис.), поворачивая ручки терморегуляторов холодильной и морозильной камер 2 и 3. Перед включением…
• Как отрегулировать температуру в холодильнике Electrolux — Для настройки режима используются механические или электронные регуляторы. Регуляторы бывают: механическими — в виде колесика, поворотного диска; электронными -…
• Как отрегулировать температуру в холодильнике — Холодильник – предмет бытовой техники, правильная работа которого зависит от грамотной установки технических настроек. Из этой статьи станет известно: как самостоятельно…

Типичные неисправности

Различия устройства моделей не позволяют дать исчерпывающие общие рекомендации. Однако можно ориентироваться на рекомендации, относящиеся к отдельным узлам и деталям, присутствующим в большинстве агрегатов.

Автоматика устройства

К этой категории относятся проблемы с такими элементами холодильников Stinol:

• пусковое или тепловое реле;
• компрессор;
• нарушение сопротивления изоляции;
• вентилятор;
• таймер и терморегулятор;
• нагреватель оттаивания и термопредохранитель (для аппаратов с системой No Frost);
• дренажная система;
• нагреватель поддона.

Решение вопроса с этими компонентами осуществляется путем ремонта или замены. При наличии соответствующих электротехнических знаний, ремонт можно произвести самостоятельно.

Неисправность корпуса холодильника

Накопление инея и, как следствие, избыток воды в емкости для конденсата — симптомы нарушения герметичности шкафа. Причиной такого дефекта может стать:

• повреждение уплотнителя;
• деформация корпуса аппарата;
• наличие зазоров в месте соединения уплотнителя с камерой.

Проблемы с хладагентом

Нарушения, связанные с избытком или недостатком фреона в системе, проявляются следующим образом:

• температура в морозилке и холодильном отсеке выше или ниже нормы;
• капиллярная трубка покрыта инеем или конденсатом;
• на задней стенке образуется иней;
• утечка маслянистой жидкости из корпуса.

Эти проявления свидетельствуют о неправильном уровне фреона в системе. Устранить этот недостаток может только мастер, при наличии соответствующего оборудования. Предварительно проводится диагностика и измерение уровня фреона в системе.

Принцип работы холодильника

Принцип работы практически всей такой техники одинаков. Место концентрации холода расположено внутри приспособления. А образовавшаяся тепловая энергия выводится наружу. Для решения рабочих задач применяют так называемые фреоны, это популярная разновидность хладагента.Устранение неисправностей предполагает минимальный уровень подготовки в этом плане.

Фреон включает несколько основных компонентов в виде хлора с этаном, фтора. Из основных отличий материала – изменение жидкого состояния на газообразное, когда начинаются колебания давления внутри стенок.

Саму процедуру охлаждения можно описать так:

1. Работа компрессоров способствует затягиванию хладагента внутрь.Устройство холодильника почти всегда одинаково.
2. Далее состав движется по трубкам, с участием поршня.
3. Хладагент конденсирует в процессе теплоотдачи.
4. Форма фреона становится жидкой.
5. Влага превращается в газ после поглощения сорбентом.
6. Передача хладагента в капиллярную трубку.
7. Температура газа и давление внутри падают почти одновременно.
8. Свойства фреона меняются, когда он проходит через испаритель.
9. В газовом состоянии хладагент переходит к компрессору холодильника Stinol no Frost.

Реализуются модели, у которых компрессор не один, а сразу два приспособления. Хотя такая техника считается более эффективной, обслуживание предполагает появление некоторых проблем. Возможные неисправности будут приведены далее.

Характерные неисправности холодильников Стинол 110

Модель холодильников Стинол 110 с верхним расположением морозильной камеры оказалась самой надежной из всей линейки. Один компрессор прогоняет хладагент по двум испарителям, терморегулятором является электромеханический таймер, обеспечивая режим и включение нагревателя между циклами.

Частой причиной неисправности в холодильнике Стинол 110, после многолетней эксплуатации, мастера определяют засор капиллярных трубок. В результате в холодильной камере температура высокая. Характерный признак — агрегат отключается самопроизвольно, включать приходится принудительно. По этой же причине может образовываться «шуба». Устранить проблему может специалист, ликвидировав пробку.

Выход из строя термостата – основная причина отказов оборудования. Именно этой причиной можно объяснить постоянный аварийный сигнал на панели управления. Лампочка горит, потому что в одной из камер недостаточно низкая температура. Причиной может быть неисправный термостат. Как следствие, изменяется цикл работы компрессора.

Холодильники Стинол 110 почтенного возраста, последний был выпущен в 2005 году. Поэтому недержание температуры может зависеть от уплотнения, его нужно отмыть кипятком или заменить – эластичность и плотность прилегания потеряны. Если вокруг уплотнения есть следы ржавчины, вскоре потребуется замена контура из-за утечки фреона через микротрещины трубок.

Неисправности холодильника Стинол

Характерные виды неисправностей

Выход из строя одного из узлов приводит к конкретному внешнему проявлению, которое видит пользователь оборудования. Любая деталь холодильника может сломаться, но у каждого производителя преобладающие неисправности разные.

1. Холодильник не включается

Если одна или все камеры холодильника теплые, но при этом включение компрессора не происходит, то существует четыре основные причины такой поломки:

1. Когда отсутствует любое проявление работы мотора-компрессора и не горят датчики, то это означает проблему с электрикой. В первую очередь надо проверить питание розетки и целостность кабеля. Затем нужно вызвать электрика или самому прозвонить проводку.
2. Такие же симптомы можно наблюдать при выходе из строя электроники холодильника. Хотя у техники Samsung платы очень высокого качества и существует качественная защита от перепада напряжения, при плохом электроснабжении все же возможна их поломка.
3. Если индикация, управление и внутреннее освещение работают, но включение агрегата не происходит, то наиболее вероятной причиной является неисправность компрессора.
4. Аналогично проявляет себя поломка датчика температуры. В этом случае в блок управления не поступает сигнал о превышении допустимой температуры и тот не подает команду для запуска компрессора.

Для холодильников Samsung существует способ определить работоспособность датчика температуры, если долго не включается охлаждение – нужно активировать режим принудительного охлаждения или ускоренной заморозки. Если компрессор включается в работу, значит, проблема в датчике.

Подключить температурный датчик к системе с помощью двухконтактного клеммника не сложнее, чем подсоединить зарядку к мобильному телефону. Главное – запомнить положение самого датчика

2. Высокая температура в отделениях

Если температура в камерах высокая, но при этом компрессор работает в штатном режиме, то вероятнее всего проблема в следующем:

• Разгерметизация капиллярных трубок и утечка фреона. Снижение давления в системе и попадание воздуха изменяют условия фазового перехода хладагента. В этом случае снижается холодопроизводительность испарителя или он перестает функционировать.
• Потеря герметичности дверцы, в результате чего происходит неконтролируемое поступление теплого воздуха из помещения кухни.

Проблему с герметичностью можно также обнаружить по образованию небольшого слоя инея (для морозильной камеры) или конденсата (для холодильного отделения) в месте, где должно быть прилипание уплотнительной резинки к корпусу холодильника.

Появление конденсата не всегда сигнализирует о поломке оборудования. Нередко это результат помещения в камеру горячих блюд, незакрытых сосудов с жидкостью, оставленной надолго открытой дверцы

3. Проблема образования наледи

В результате разгерметизации дверей возникает еще одна проблема – медленно поступающий теплый воздух охлаждается возле дверцы и происходит выпадение конденсата.

В морозильной камере, где температура значительно ниже нуля градусов, происходит нарастание плотных снежных образований с примесью ледяных частиц. В холодильном отделении конденсат просачивается через уплотнитель либо выходит наружу при открывании дверцы. В этом случае на лицевой стороне холодильника будут видны подтеки.

Даже незначительное повреждение уплотнителя приводит к быстрому образованию снежных наростов в морозильной камере. Поэтому резинку придется выправлять или менять

4. Засорение дренажной системы

Образующийся на задней стенке холодильника конденсат выводится наружу через специальное дренажное отверстие. Диаметр его мал, так как иначе будет происходить утечка холода. Вода идет самотеком, поэтому примеси постепенно оседают внутри отверстия.

Образовавшееся сужение постепенно трансформируется в пробку, которая препятствует отводу воды. Внизу холодильного отделения образуется лужа, вследствие чего происходит повышение влажности, распространение запахов и создание благоприятной среды для размножения микроорганизмов. Таким образом, ухудшаются условия хранения продуктов.

При засорении дренажного канала не имеющая стока вода возвращается обратно в холодильник, где частично испаряется, частично оседает осаждается на стенках и продуктах

Устройство и принцип действия терморегулятора

Термостат — это реле, включающее и отключающее холодильник в зависимости от температуры в камерах. С одной его стороны выходит герметичная сильфонная трубка, заполненная хладагентом, на противоположной стороне расположены клеммы для присоединения проводов. Конец трубки прикрепляется к испарителю.

Терморегулятор холодильника Индезит.

При повышении температуры — давление в трубке повышается за счёт расширения хладагента, что приводит к замыканию контактов, включающих компрессор. После понижения температуры — давление падает, что приводит к размыканию контактов. Значение температуры, при котором переключаются контакты, зависит от натяжения пружины, воздействующей на них. Её усилие регулируется поворотом ручки установки температуры. Таким термостатом оснащён холодильник Ока, Атлант и другие модели с механическими терморегуляторами.

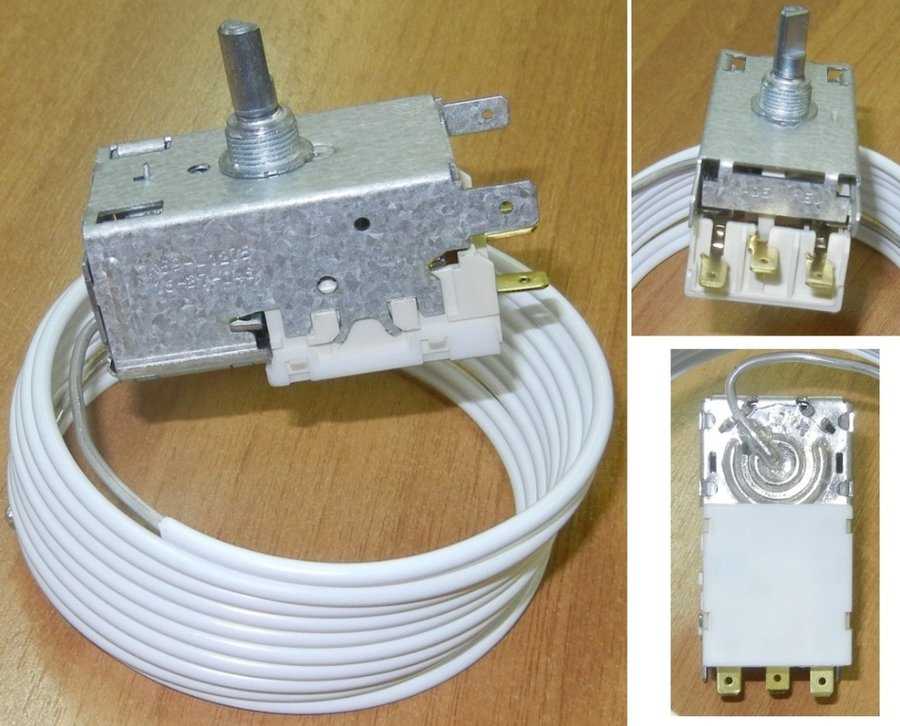

Механический терморегулятор.

На многих современных моделях используется электронное регулирование температуры. Оно состоит из модуля управления и нескольких датчиков, контролирующих температуру в разных зонах, иногда на каждой полке. Для ремонта такой системы потребуются глубокие познания в электронике или вызов мастера.

Уникальные холодильники от SMEG

Если вы не хотите вызывать мастера и заниматься восстановлением морально устаревшего устройства — то наиболее правильным решением будет выбор нового холодильника от итальянской торговой марки SMEG. Качество бытовой техники «СМЕГ» обусловлено стремлением компании к достижению совершенства во всем. Холодильники обладают высочайшим уровнем надежности, при их производстве применяются только качественные материалы и детали от проверенных поставщиков. Компания SMEG дорожит своей репутацией и обеспечивает своих покупателей не только качественной техникой, но и премиальным уровнем сервисного обслуживания.

Отдельно стоит выделить подход компании к внешнему виду своих устройств. При разработке дизайна бытовой техники приглашаются известные архитекторы и дизайнеры, которые создают единую концепцию. Каждая коллекция от «СМЕГ» имеет свою философию, в которой пользователь может узнать себя. Вы можете выбрать устройство из дизайнерских коллекций Coloniale, Classica, Retro, Fiat 500, Portofino, а также модели из основной линейки.

Наш магазин SMEG предлагает вам ознакомиться с модельным рядом компании, который включает в себя отдельностоящую и встраиваемую технику. Холодильники, предназначенные для встраивания в кухонные гарнитуры идеально впишутся в любой интерьер, так как на их дверцы можно установить различные фасадные панели. Вы можете выбрать модели с электронным, электро-механическим или сенсорным управлением, в зависимости от своих повседневных привычек. Некоторые устройства оснащаются специальной зоной свежести, в которой можно хранить скоропортящиеся продукты.

Владельцы вместительных кухонь могут обратить свое внимание на уникальные холодильники, изготовленные по технологии Side-by-side. Эти модели обладают большим объемом холодильной и морозильной камер и позволяют хранить одновременно большое количество продуктов в зонах с различным микроклиматом

Любители прохладительных напитков могут насладиться прохладной чистой водой или качественным льдом из льдогенератора.

Устройство пускозащитного реле

Рассмотрим конструкцию реле на примере «Таблетки». Интересующая нас деталь находится возле мотора-компрессора. Ее цвет черный, так как он лучше всех остальных оттенков впитывает тепло. Далее необходимо отметить две фазы (одна на 220 В, а другая для заземления) и, соответственно, два входа/выхода. В некоторых моделях холодильников предусмотрено три фазы (третьей считается фаза земли). Также имеется обмотка двигателя и непосредственно пусковая.

Подключить пусковое реле холодильника не сложно. Главное иметь определенные навыки, электрическую схему и инструкцию к холодильнику. Для облегчения работы мастерам и обычным пользователям провода уже окрашены. Просто при снятии старого реле нужно запомнить их расположение, а при установке нового вернуть их на место. Далее останется только подключить работоспособное устройство.

Но даже провода, оформленные каждый в свой цвет, не предотвратят возникшую неисправность. Вне зависимости от операции все движения должны быть аккуратными и плавными. Одним резким рывком реально вывести холодильник из строя насовсем. Перед тем, как начинать работать, следует проверить все контакты. Легче всего это сделать, сняв немного краски с корпуса, но так поступать нужно только в самом крайнем случае.

Как найти реле?

Терморегулятор находится либо внутри, либо снаружи холодильника. Он всегда подключен к ручному управлению температурными условиями в холодильной камере. Режим задается либо за счет нажатия кнопки, либо воздействием на специальную ручку.

Прежде терморегулятор устанавливался внутри камеры. В этом случае внешне он выглядит как пластиковый короб, прикрепленный к одной из внутренних панелей. Подобное расположение встречается в устаревших холодильниках «Атлант».

Чтобы получить доступ к терморегулятору, необходимо:

• отсоединить переключатель температуры;
• снять защитный корпус.

Итоги

Холодильники Stinol – достаточно выносливое оборудование с неплохим запасом надежности, тем не менее, и они способны через несколько лет эксплуатации выходить из строя и работать не так, как это предусматривалось производителем. Типовая поломка такой техники заключена в том, что какая-то из камер, в основном – верхняя, перестает охлаждаться. Проблема может заключаться во многих причинах, но наиболее распространенная из них – выход из строя терморегулятора и утечка хладагента. При наличии запасной исправной детали, терморегулятор можно заменить собственноручно, но вот решать проблемы с хладагентом и нарушениями герметичности трубопровода обязан исключительно мастер по ремонту холодильного оборудования.
