Как проверить магнетрон на неисправность своими руками?

При ремонте микроволновых печей создаются определенные проблемы и неудобства с диагностикой магнетрона, так как отсутствуют легкие методы его диагностики. Например, быстро проверить на неисправность магнетрон и элементы высоковольтного умножителя (в том числе и высоковольтный диод) можно с помощью прибора осциллографа, который должен быть в режиме измерения высоких напряжений.

Служит магнетрон в роли одного из диодов удвоителей напряжения . Данная функция позволит сделать проверку магнетрона как диода, при условии, что штатный диод существует и исправен . Получить интересующие нас данные о работоспособности, неисправностях и проблемах с режимом питания магнетрона можно, увидев с помощью осциллографа форму напряжения на его катоде.

Для этого необходим стандартный высоковольтный делитель, рассчитанный на 30 кВ. Также такой делитель можно сделать самостоятельно из трёх резисторов сопротивлением 33МОм и одного резистора сопротивлением 30кОм, который используется для подключения входа измерительного прибора. Заземление необходимо подсоединять к корпусу печи. На экране осциллографа, при включенной микроволновке, могут наблюдаться отрицательные полупериоды с импульсами 50 Гц, амплитудой 4 кВ. Форма, размер, периодичность и амплитуда импульсов зависит от составных компонентов источника питания.

По мере возрастания накаливания и его устойчивой работы в режиме активности, можно пронаблюдать начальный вход магнетрона в режим работы. Также можно выявить, какие диоды, резисторы и конденсаторы вышли из строя. Если магнетрон неисправен , то на экране осциллографа мы можем наблюдать синусоиду амплитудой 2 кВ.

Навыки по ремонту свч-печей можно получить, проведя описанный выше метод и контрольных измерений показателей на исправной печи, которые далее можно использовать как эталонные. Включив СВЧ-устройство через лабораторный автотрансформатор и снизив напряжение на 25%-30%, можно определить рабочее состояние магнетрона. Во время проведения измерений нужно брать в учет высокое напряжение и соблюдать технику безопасности.

Определяем работоспособность высоковольтного диода

Принцип работы высоковольтного диода лишь один, но разновидность типов диода очень большая. На плате устройства обычно диод обозначен символами DB 1, по типу он может иметь самые различные маркировки. Ознакомившись с информацией и характеристиками диода, можно заменить его аналогичным диодом с другой маркировкой, ведь у каждого производителя своя маркировка продукции.

Технические характеристики высоковольтного диода такие:

Максимальное напряжение 5 кВ;
Ток до 700мА.

Из-за таких характеристик нельзя прозвонить диод обычным мультиметром, так как максимальный предел измерения сопротивления 2МОм. При измерении показаний такой тестер в любом случае покажет «обрыв цепи». Напряжение отпирания для высоковольтного диода заряжает высоковольтную ёмкость до амплитудного значения . По сравнению с рабочим оно имеет очень маленький показатель . Диод запирается только тогда, когда полярность напряжения поменялась, в том случае общее напряжение на обмотке и ёмкости прикладывается к магнетрону .

СВЧ-печь без поддона

Микроволновка — сложная бытовая техника, продукт инновационных технологий. Тем более обидно, когда вы лишаетесь ее из-за такой мелочи, как крутящейся тарелки. Оказывается, этой проблемы можно заранее избежать, если купить аппарат без вращающегося механизма.

Инверторная печка — наиболее совершенный представитель микроволновок. Ее главное отличие — инверторное регулирование магнетроном. Одно из преимуществ таких СВЧ-печек — отсутствие поворотного стола:

Нет движущихся частей — меньше поломок.
Магнетрон расположен снизу, а не сбоку — рациональнее используется объем. Увеличивается вместительность камеры. Готовка и разморозка ускоряются.
Упрощается уход и повышается надежность.
Можно готовить одновременно несколько блюд в разной посуде.

На заметку! Подробнее о такой технике вы узнаете из обзора «Микроволновая печь без поворотного стола».

Прежде чем решиться на самостоятельный ремонт СВЧ-печки, оцените свои возможности. Однозначно не стоит разбирать аппарат, находящийся на гарантии. Прежде чем обращаться в сервис или к мастеру, обязательно проверьте — нет ли помех, препятствующих вращению поддона. Устраняя неисправности, старайтесь не усугубить проблему.

Ознакомьтесь с полезными видео, которые помогут вам самостоятельно устранить поломку:

Как проверить не выпаивая

Прозвонить конденсатор мультиметром без выпаивания возможно. Для такой проверки подбираем исправный экземпляр с аналогичными характеристиками и впаиваем его в схему параллельно исследуемому. Рабочее устройство скажет о проблеме в первом элементе. Способ не применяется на схеме с высоким напряжением.

Проверить мощный пусковой конденсатор мультиметром можно не выпаивая на наличие искры. Заряженный кондер замыкается отверткой или иным инструментом с изолированной ручкой. Характерный звук с искрой покажут работоспособность прибора.

Замеривать без специальных приборов нежелательно. Легко получить удар током на высоковольтных образцах, да и точные значения не выявить.

Проверка системы блокировки

Независимо от модели микроволновой печи внутри находится магнетрон, который является радиоизлучающим устройством

Если не применять меры предосторожности излучение может нанести огромный вред здоровью человека. Дверца с прозрачным стеклом и металлической сеткой не позволяет излучению проникать наружу

Она плотно соединяется с корпусом, именно в этом месте электромагнитная волна имеет нулевое значение.

Очень важно регулярно проводить диагностику системы блокировки:

Сначала осмотреть дверцу, чтобы определить плотность прилегания и надежность запирания. Для этого можно использовать лист бумаги. Поместить ее между дверцами и корпусом, прижать, попробовать извлечь из камеры. Если прикладываются усилия для извлечения бумаги, значит все в порядке. Свободный выход листа говорит о том, что необходимо выполнять регулировку дверцы. Настройка производится в двух местах: зона петель и замка. Основная цель – это плотное примыкание дверцы с основанием, чтобы излучение не распространялось за пределы бытового прибора

Следует уделить особое внимание микропереключателю, как в открытом, так и закрытом состоянии. Прозвонить их при помощи тестера и если обнаружатся неполадки заменить оба, поскольку эксплуатационный ресурс у них одинаковый

Чтобы уменьшить зазор необходимо:

ослабить винты крепления петель дверцы,
нажать на верхнюю часть створки таким образом, чтобы уплотнитель плотно прилегал к камере печи,
зажать винты петель дверцы.

Внимание! СВЧ не будет включаться, если не подается сигнал на электронный модуль управления о закрытой двери. В таком случае контакты разомкнуты, а значит, концевой выключатель сломался

Его следует заменить.

Разрушение колпачка на магнетроне

Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

Замена колпачка
Переворот колпачка

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Основные признаки неисправности

В современном мире выход из строя микроволновой печи является серьезной бытовой проблемой. Ведь этот прибор давно уже стал незаменимым атрибутом и помощником для приготовления и подогрева пищи. И если внешне СВЧ-печь выглядит абсолютно целой, то это не значит, что она в рабочем состоянии.

К основным признакам, которые могут означать неисправность магнетрона, можно отнести:

Отсутствие подогрева или же еле теплая пища после длительного подогрева на большой мощности. То есть, СВЧ-печь работает, при этом установлена высокая мощность и достаточно длительное время разогрева пищи, но при этом подогрев проводится периодически или отсутствует вовсе.
Возникновение дыма или же искрение внутри корпуса данного бытового прибора.
Образование оплавленных участков на внутренней стороне стенок микроволновки.
Посторонний шум, обычно это сильное гудение или же жужжание во время работы прибора.

Любой из вышеперечисленных факторов является признаком неисправности среди основных деталей микроволновой печи. При правильной диагностике и своевременном ремонте, можно быстро и без особых затрат исправить данную проблему. В случае отсутствия ремонта возможно усугубление ситуации, что приведет прибор в состояние неисправности. К тому же поломка в СВЧ-печи – это нарушение пожарной безопасности.

Полезные советы

Опытные специалисты из сервисных центров рекомендуют:

Извлекая магнетрон, обязательно нужно отключить печь от сети, закоротить конденсатор — кратковременно — и магнетрон.
Вырезать защитный экран из листа слюды острым ножом, который не только не повредит материал, но и не даст кромке растрескаться.
Чистка камеры должна проводиться регулярно. Для этого ее нужно прогреть в течение четверти часа на минимальной мощности, установив внутрь миску с водой. Протереть губкой и после полотенцем насухо. При необходимости губку можно смочить в специальном средстве для расщепления жира.
Посуда для печи должна быть по диаметру чуть меньше ее диска и невысокой. Даже если поставить громоздкую тарелку в микроволновку, то есть риск, что она сдвинется в процессе прогрева и будет тереться о стенки рабочей камеры, травмируя эмаль.
Обязательно нужно накрывать пищу при разогреве, это не только быстрее прогреет еду, но и будет препятствовать ее разбрызгиванию по рабочей камере.

При ремонте микроволновки нужно соблюдать следующие меры предосторожности:

Если дверца печи не блокируется, ее нельзя включать. Блокиратор нельзя отключать, нужно заменить проблемную деталь.
Если повреждено смотровое окно, печь не должна включаться.
Делать повреждения в корпусе прибора категорически запрещено, какая бы цель не преследовалась. Ее дальнейшая эксплуатация невозможна.
Категорически запрещено вставлять в отверстия для воздуха токопроводящие детали: гвозди, шурупы. Это приведет к неравномерному распределению радиоволн и прогоранию эмали в месте, где стоит токопроводящий предмет. Нередко это становится причиной того, что корпус бьет током.

Для тех, кто следит за чистотой и работой своей бытовой техники, первые признаки ее неисправности заметит сразу. И с микроволновкой это не исключение. Искрит или трещит – значит, пора менять слюду. И не стоит спешить в сервисный центр, услуги которого обычно недешевы.

Полезные советы

При работе микроволновки вы обнаружили нехарактерный треск и шум, появление искр — прекратите использование, отсоедините от сети. Такая ситуация может привести к возгоранию без должного монтажа. Причиной может стать перегрев и перегорание колпачка, из-за которого печь начинает искрить. Поиск поломки и ее ликвидация будет стоить в разы дешевле, чем приобретение новой детали, поэтому оттягивать не стоит.

Слюдяная накладка бережет гнездо волновода от попадания в него пищевых отходов. Она может прийти в негодность, при обнаружении неполадок в системе колпачка, а это влияет на работоспособность магнетрона. Основное требование к слюдяной накладке: она должна содержаться в чистоте, т.к. жир под действием температур может проводить электрический ток и, как следствие, образует искры в камере.

Нестабильное напряжение в помещении негативно сказывается на СВЧ-печи. В такой ситуации лучше осуществлять работу устройства через стабилизатор. При уменьшении мощности износ катода прибора происходит чаще, т.е. при напряжении в объеме 200 Вт в два раза падает сила работы электронной лампы.

Не всегда поломка микроволновки связана со схемой питания и магнетроном. Прежде чем искать причину сбоя в них, проверьте внешний вид слюдяной пластины и степень напряжения в местах подключения устройства к сети питания.

Микроволновая печь — это важный бытовой предмет в современном укладе жизни, с множеством функций и задач, которые облегчают жизнь человека. Но для долгой и качественной работы нужно следить за внешним видом прибора, содержать его в чистоте и эксплуатировать согласно рекомендациям производителя.

Можно ли заменить магнетрон

Главное преимущество современных магнетронов для бытовых микроволновых печей в их взаимозаменяемости. На различные модели микроволновок будут подходить магнетроны производства других фирм, поэтому при необходимости их можно менять. При этом единственным необходимым требованием будет соответствие по мощности. Купить магнетрон можно во многих магазинах электроники, однако чтобы сделать правильный выбор, необходимо разобраться в его параметрах и маркировке. Наиболее часто в микроволновках устанавливаются следующие модели магнетронов:

2М 213 (600 Вт номинальной мощности и 700 Вт под нагрузкой);
2М 214 (1000 Вт);
2М 246 (1150 Вт – наибольшая мощность).

Даже изучив все необходимые параметры этого устройства, производить замену магнетрона в домашних условиях не рекомендуется. Во-первых, снять его самостоятельно будет довольно тяжело, а во-вторых, обеспечить его безопасную работу после установки сможет только квалифицированный специалист.

Стандартная конфигурация магнетрона

Назначение и устройство

Разогрев и приготовление пищи в микроволновке осуществляется за счёт излучения, которое выделяет магнетрон.

Скорость приготовления пищи зависит от мощности, которую может выделять данная лампа. Чем выше его мощность, тем выше будет расти скорость. Иными словами, магнетрон представляет собой основной элемент, исправность которого обеспечивает функциональность всей микроволновой печи.

Как устроен прибор

В конструкции важной детали СВЧ выделяют следующие составные части

Антенна для излучения микроволн.
Цилиндр для изоляции антенны.
Магнитопровод, распределяющий магнитное поле.
Магниты для распределения потока.
Радиатор, предохраняющий элемент от перегрева.
Фильтр.

Как и любая деталь, магнетрон из-за частого использования может периодически выходить из строя. Об основных факторах прекращения работы и популярных способах проверки поговорим ниже.

Устройство

СВЧ печь работает с помощью магнетрона. Он находится в специальном защитном корпусе. Излучателем является антенна, она скрыта в корпусе. Распределением волн занимается магнитопровод, а также магниты. Еще один важный элемент – радиатор. Он дает магнетрону охлаждение, без него возможен перегрев и возгорание. В устройстве есть ряд фильтров, которые устраняют вредные воздействия. Механизм достаточно сложный, ремонт своими руками не целесообразен, а вот в домашних условиях проверить, в чем проблема с работой вполне реально.

Прежде чем разбирать печь и проверять ее с помощью специальных средств можно осуществить визуальный осмотр, чтобы понять — сломан магнетрон или причина в низком напряжении сети. Техника отключается от питания и осматривается внутренняя камера. В результате выхода из строя магнетрона внутри можно наблюдать обугливание, деформацию, резкий запах горелого. Если признаки есть, то переходим к проверке магнетрона. Следует отметить, что посмотреть на магнетрон и сказать, что произошло нельзя, потребуются специальные инструменты – мегаомметр, мультиметр, тестер. Без них особого смысла проводить разбор микроволновки нет, можно нести ее в сервисный центр. Второй момент – ремонт свч печи достаточно дорогое удовольствие. Магнетрон – это главный элемент и его цена формирует стоимость устройства. Ремонтировать микроволновую печь есть смысл в том случае, если она дорогая. Дешевые модели проще выкинуть и купить новую технику. По деньгам получится дешевле.

Как проверить магнетрон в микроволновке

Итак, давайте ближе к делу. Так как стоимость магнетрона не такая уж маленькая, нам нужно убедиться, действительно ли неисправен именно он. Отключаем печь от питающей сети, открываем крышку и осматриваем все внутренности на наличие оплавлений, отгораний, ну и других видимых неисправностей. В моем случае был сгоревший высоковольтный предохранитель, неисправность которого была видна невооружённым взглядом.

На следующем этапе нам придется воспользоваться измерительными приборами, мультиметром или тестером. Нужно убедиться в исправности некоторых элементов микроволновой печи. Следует начать проверку с основной печатной платы, на которой расположены керамические резисторы, диоды, варистор, и другие. Выпаивать их не нужно, прозваниваем прямо так:

Затем следует обратить внимание на термопредохранитель. В моем случае стоит экземпляр на ток 10 ампер и температуру срабатывания 160 градусов

При обычной комнатной температуре он должен прозваниваться накоротко:

Высоковольтный конденсатор мы можем проверить при помощи мультиметра только на пробой, он должен показать бесконечность, если прибор покажет сопротивление близко к нулю, то, скорее всего конденсатор пробит, его нужно заменить. Также вы можете получить сопротивление около одного мегаома, это может произойти из-за того что в некоторых моделей конденсаторов внутри встроен резистор для разряда этого конденсатора. Если это так значит конденсатор целый:

Осталось проверить высоковольтный диод. Так как он состоит из нескольких диодов соединенных последовательно, проверить его исправность нам не получится, так как внутреннее сопротивление велико для мультиметра. Нам главное убедиться, чтобы он не был пробит. Удостовериться в целостности диода можно применив прибор под названием мегомметр. Скорее всего, он не найдется в домашнем хозяйстве:

В моем случае все детали были исправны, за исключением высоковольтного предохранителя. Соответственно подозрения пали на вышедший из строя магнетрон. Проверка магнетрона следует начать с прозвонки накала. Достаточно коснуться шупами тестера, в режиме измерения сопротивления, к клеммам магнетрона:

Прибор должен показать сопротивление единицы Ома. Если прибор покажет сопротивление бесконечность, то высокая вероятность что накал в магнетроне отгорел. Чтобы убедиться на сто процентов в этом, нам придется открыть крышку, под которой мы увидим два дросселя. Нужно удостовериться в нормальном контакте этих деталей с выводами. Также эти клеммы нужно проверить с корпусом магнетрона, прибор должен показать бесконечность.

В идеале магнетрон лучше всего проверить отдельно от микроволновой печи на стенде. Но в домашних условиях это сделать проблематично. Напряжение накала в 3,3 вольта мы еще где-то можем найти. А вот напряжение анода достигает 4000 Вольт, в домашних условиях это сложно реализовать.

Если все цепи питания исправны, то методом исключения мы удостоверились, что неисправен именно магнетрон. Поэтому придется приобретать новый. Я так и поступил. Был приобретён магнетрон фирмы LG 2M214, стоимость которого не превышает 30 долларов:

Установить новую запчасть, думаю, не составит большого труда. Может оказаться, так что будет отсутствовать оригинал в магазине. Поэтому придется подобрать аналог

Следует обратить внимание на мощность магнетрона, а также на крепежные отверстия и конфигурацию расположения разъёма контактов. Если высохла термопроводящая паста на термопредохранителе, её следует заменить новой:

Как установить новую деталь

Прежде всего микроволновку нужно отключить от электропитания. Если она только что использовалась, то нужно дать ей время остыть. Теперь можно переходить к ремонту:

Тщательно вымыть внутреннюю поверхность микроволновки и протереть насухо. Можно использовать самые разные средства от обычной соды до моющего средства специально для эмали, это зависит только от выбора владельца;
Нужно снять заднюю крышку прибора;

С помощью отвёртки нужно аккуратно отвинтить 4 болта

Нужно провести первичный осмотр механизма. Если есть почернения или полностью сгоревшие детали, но менять нужно не только магнетрон;

Механизм без видимых повреждений. Лучше перед отсоединением проводов сфотографировать их расположение

Отсоединить магнетрон от проводов;
Если детали можно починить, то переходите к следующему шагу;

Внимательно осмотреть колпачок. Если он сгорел, как на фото, то нужно заменить его на новый. Если нет, то надо перейти к следующему шагу;

Расплавленный и новый колпачки

Требуется проверить, как работает магнетрон по алгоритму, указанному выше;
Нужно аккуратно поставить новый магнетрон на место старого;
Вкрутить саморезы, чтобы зафиксировать его;
Подсоединить к нему провода

Важно их не перепутать, иначе либо техника вообще не заработает, либо сломается.
Привинтить заднюю крышку микроволновки на место;
Проверить её работу после ремонта. Если она по-прежнему искрит или вообще не работает, то, скорее всего, владелец ошибся и сделал что-то не так

В таком случае настоятельно рекомендуется отдать микроволновку в ремонт.

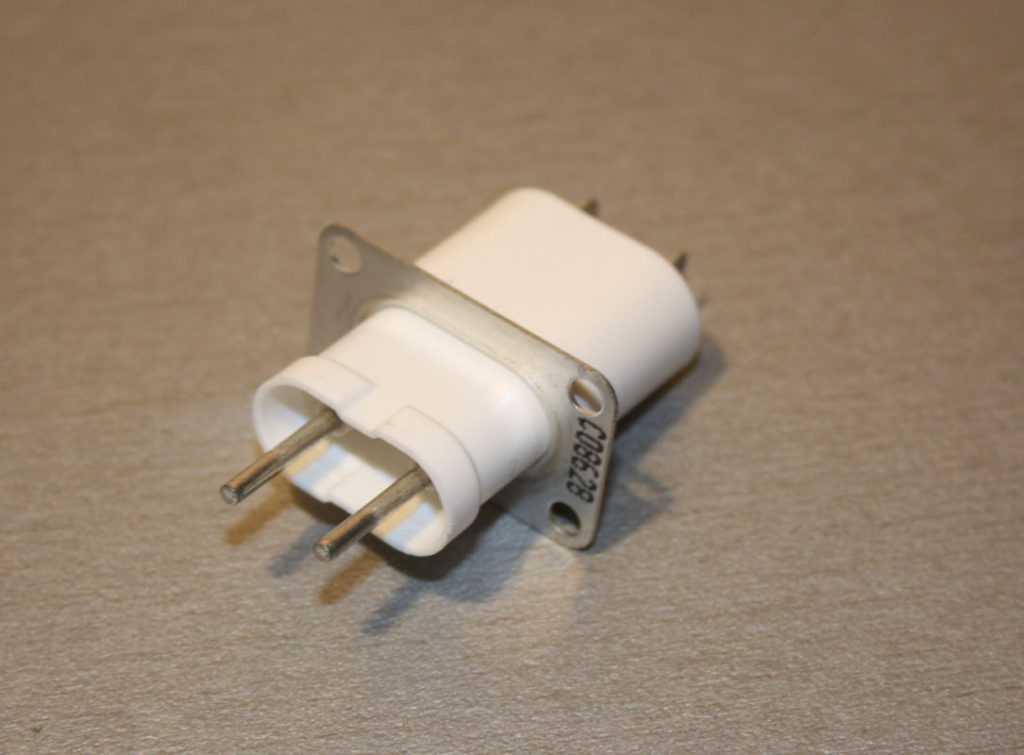

Исправный конденсатор

Замена конденсатора

Если выявлена проблема с переходным конденсатором, то его можно заменить таким путём:

Снять крышку фильтра;
Перекусить кусачками контакты дросселей;
Сверлом (3 миллиметра) сделать отверстия вокруг конденсатора;
Достать из корпуса фильтр;
Отмотать у каждого дросселя один виток, благодаря этому контакт будет длиннее;
Отполировать контакты наждачной бумагой;
Вставить новый конденсатор в корпус;
Привинтить его с помощью болтов;
Аккуратно соединить контакты таким образом, чтобы они не соприкасались со стенками корпуса;
Закрыть крышку фильтра.

С помощью инструкции и необходимых инструментов можно починить некоторые составляющие магнетрона. Однако если человек не уверен в своих силах и умениях, лучше обратиться к профессионалам. Несоблюдение техники безопасности или обыкновенная случайность могут навредить здоровью и жизни сразу нескольких людей. Чтобы отсрочить ремонт микроволновки, пользователям следует не нарушать инструкцию по эксплуатации и не пренебрегать регулярной чисткой от жира и частиц еды.

Возможные неисправности

Магнетрон, а также высоковольтный диод выходит из строя, если произошла перегрузка, когда микроволновая печь включается в пустом состоянии либо при установке посуды из металла. Рассеиваемая мощность в этом случае превышает норму, и магнетрон портится. Существует простая методика диагностики неисправностей микроволновой печи.

Если установить в прибор сосуд с водой, то после включения исправное устройство будет издавать ровный звук, обусловленный наличием приводимой мотором тарелки. Жидкость будет нагреваться. В противном случае микроволновка будет гудеть или потрескивать. Может также появляться дым или запах горелой изоляции, а внутри камеры — проскакивать искры. Тогда прибор надо немедленно отключить от сети, выдернув вилку из розетки, чтобы впоследствии не начался пожар. Устройство с такими неисправностями не должно использоваться — это опасно.

В любой микроволновой печи есть пластиковая или слюдяная заглушка. Её назначение — защита антенны и волновода магнетрона от попадания кусочков пищи и капель жира. Поломка заглушки также приведёт к ненормальной работе печи.

Признаки и причины неисправности трансформатора

Возникновение проблем в трансформаторе можно определить по следующим признакам:

видно задымление и явно чувствуется запах горелой изоляции;
при работе микроволновка издает повышенный шум;
продукты не разогреваются.

Во многих случаях неисправности вызваны скачками напряжения в сети: может произойти обрыв провода, или случиться короткое замыкание. Без проверки можно обойтись в том случае, когда явно видны следы оплавленности и пахнет горелым. Тогда требуется замена трансформатора.

Совет! Преимущественно из-за перепадов в сети страдают катушки обмоток. Именно там следует искать причины неполадок.

Стальные пластины, из которых состоит каркас преобразователя, должны быть склеены между собой. Если происходит расслоение, то трансформатор при работе начинает громко шуметь. При таком положении вещей нужно купить новый прибор с аналогичными мощностными характеристиками и заменить неисправный.

Как починить в домашних условиях

Самостоятельно вы можете поменять такие детали:

колпачок антенны;
проходной конденсатор.

Замена колпачка

Эту деталь можно купить на любом радиорынке, сделать самостоятельно из подходящего по диаметру электролитического конденсатора или напёрстка. Как это сделать:

Обесточьте печь, аккуратно снимите вилку питания.
Отсоедините крепления, вытащите устройство.
Проверьте колпачок. Если есть нагар, очистите мелкозернистой наждачной бумагой.
Колпачок пробит током, сгорел — нужно заменить.
Снимите его с антенны, проверьте её целостность. Если анод в порядке, прибор можно починить.
Установите новую деталь, вставьте магнетрон на место.

Меняем конденсатор

Снимите крышку фильтра.
Откусите кусачками контакты дросселей.
Сверлом (3 мм в диаметре) рассверлите отверстия вокруг конденсатора.
Достаньте из корпуса фильтра.
Отмотайте по одному витку у каждого дросселя. Это увеличит длину контакта.
Зачистите контакты с помощью наждачной бумаги, ножа.
Вставьте новый конденсатор в корпус фильтра на место старого, прикрутите болтами.
Соедините контакты так, чтобы не прикасались к стенкам коробки.
Закройте крышку.

Готово! Мы рассмотрели поломки, которые вы в состоянии исправить без вмешательства профессионалов. Но если магнетрон не подлежит ремонту, его нужно менять.

Меры предосторожности

При проведении измерений под напряжением может произойти поражение электрическим током, вплоть до летального исхода. Избежать опасности помогут два правила:

Категорически запрещается дотрагиваться до внутренних деталей СВЧ-печки во время ее работы. Чтобы выполнять измерения, необходимо надеть на зажимы тестера щупы-«крокодилы» — ими и подключаться к участкам цепи.
Если нужно прикоснуться к высоковольтным частям руками, следует не только отключить печку от электросети: предотвратить поражение током можно, замкнув на корпус выводы магнетрона

Благодаря такой предосторожности вы защитите себя от разряда конденсатора. В электрической цепи микроволновки имеется резистор для разряда конденсатора, однако он не исключает опасность на 100%

Резистор может сгореть или его вовсе забыли поставить, а такая ошибка может стоить жизни любителю самостоятельного ремонта.

Ремонт любой электротехники сопряжен с опасностью поражения электротоком. При проверке трансформатора в микроволновке нужно быть особенно осторожным из-за высокого напряжения и конденсатора. Используйте безопасные методы измерений и соблюдайте правила безопасности.

Принцип действия и конструкция магнетрона

Многие владельцы СВЧ-печей, изучая инструкцию по ее эксплуатации, задаются вопросом: «Что такое магнетрон и как он работает?». Магнетроном (от греч. magnetis — магнит, электрон) в радиоэлектронике называют мощную вакуумную радиолампу-диод, в состав которой входят:

анод-резонатор цилиндрической формы, изготовленный из меди;
катод, в который встроена нить накала;
кольцевые магниты, установленные на торцах лампы.

Магнетрон микроволновки – это электронная лампа высокой мощности, способная генерировать микроволны. Это происходит за счет взаимодействия катода и анода, что и провоцирует возникновение магнитного поля. СВЧ излучение, которое выделяется при работе магнетрона, способно влиять на молекулы воды, что находятся в пище. В результате излучения молекулы производят колебания, которые становятся источником трения, за счет чего и возникает тепло, разогревающее пищу изнутри

Принцип работы магнетрона заключается в торможении потока электронов в пересекающихся под углом 90° электрическом и магнитном полях. Распределение магнитного поля, образованного торцевыми магнитами, обеспечивается магнитопроводом, роль которого выполняет внешний кожух магнетрона, оснащенный фланцем крепления его к волноводу. Взаимодействие потока электронов, эмитированного из катода, с этим магнитным полем вызывает появление СВЧ-волн, которые улавливаются проволочной петлей и выводятся наружу при помощи излучающей антенны, помещенной в керамический цилиндр. В качестве антенны используется специальная трубка (штенгель), с помощью которой из лампы откачивался воздух. На нее плотно запрессован металлический колпачок.

Подключение магнетрона.

В процессе работы магнетрон сильно нагревается, поэтому в его конструкции предусмотрен пластинчатый радиатор, который к тому же обдувается вентилятором. Кроме того, прибор оснащается термопредохранителем. Проникновению высокочастотного излучения по проводам электропитания препятствует высокочастотный фильтр, состоящий из проходных конденсаторов и индуктивных выводов.

Магнетрон представляет собой сложный электронный прибор, разобрать и отремонтировать который непросто даже профессионалу. Поэтому, убедившись в том, что не работает именно магнетрон, лучше всего воспользоваться услугами сервисной службы, располагающей подготовленными сотрудниками, а также необходимым инструментарием и запчастями.
