Как правильно подключить варочную индукционную панель

Прежде, чем начинать устанавливать панель, определите место под розетку

Важно, чтобы она была ниже уровня варочной поверхности — примерно 0,9 м от пола, — подключена к отдельной линии от щитка на входе в дом и имела защитный автомат УЗО (устройство защитного отключения). Корпусу прибора обязательно нужно отдельное от других приборов заземление

При наличии защитной шины заземления от производителя следует соединить её с проводом заземления жилого помещения.

Проще и удобнее всего приобрести специализированные розетку и вилку под неё, к которой подключаются провода кабеля

Она может быть трёхконтактная, и тогда важно, чтобы проводок заземления был подключен к верхнему контакту, и четырёх контактная

Для того, чтобы подключить провод к вилке, нужно:

  • разобрать её корпус, затем снять изоляцию с кабеля (при сборке корпуса край придавливается фиксатором);
  • присоединить к коробке, опрессовав жилы наконечником для плотного контакта;
  • затянуть винты на вилке.

При выборе кабеля берите в расчет два важных условия: он должен быть медным и только трёхжильным. Если полагаться на ГОСТы, то в жилых помещениях его минимальное сечение должно равняться 6 кв. мм. Главный упор делайте на мощность прибора, который желаете установить.

Таблица для индивидуального подбора кабеля

Защитную автоматическую установку стоит выбирать в соответствии с уровнем потребления панелью электроэнергии. Мощность считается главной характеристикой индукционной варочной панели. Чем больше этот её параметр, тем с большей пропускной способностью автомат нужно покупать. Узнать все данные лучше заранее. Можно сделать это, открыв руководство по эксплуатации или спросив у продавца — консультанта. При покупке автоматического выключателя нужно учитывать, что он должен будет защищать все элементы проводки от возможных аварийных ситуаций в нём. Обычно такие выключатели решают несколько проблем:

  • удобство ручной коммутации подключенных цепей и источников питания;
  • полностью безопасный процесс пропускания тока в рабочем режиме;
  • автоматическое отключение в условиях аварий.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Мощность и ее значение

Типичная мощность индукционных плит равняется 7,2 кВт. Это наибольшее значение потребляемого тока. Разумеется, когда в повседневном режиме используются 2 или 3 конфорки, потребление будет меньше. Но расход электричества определяется еще и тем, насколько быстро надо прогреть духовку.

Когда подключается индукционная поверхность однофазного типа, при свободном преобразовании надо делить 7,2 кВт на 230 В. Получается показатель 31,3 Ампер. Но гораздо чаще применяется трехфазная сеть с двумя фазами. Каждая из них может поддержать пару нагревательных полей идентичной тепловой мощности, поэтому в схеме мощность конкретной фазы составляет примерно 3,6 кВт (с поправкой на КПД). А значит, по той же формуле получается показатель 15,7 Ампер.

Важно: ориентируются именно на предельный показатель. Любая варочная панель должна быть подготовлена к случаю, когда она будет работать на предельном режиме

Лучше предусмотреть такое развитие событий заранее, чем страдать от последствий неправильного расчета. Потому схему подсоединения к электросети продумывают еще до приобретения индукционного прибора.

Тогда или постоянно будет «вылетать» основной предохранитель, или сетевые провода будут перегреваться. В квартирах постройки 1960-х годов электросети попросту не рассчитаны на подключение индукционной варочной панели. Для одной квартиры тогда выделялась электрическая мощность в 5,5 кВт, и это считалось показателем, перекрывающим все мыслимые нужды. Очевидно, что выходом становится приобретение менее мощного кухонного оборудования. Как вариант, можно купить и модель, позволяющую понижать уровень потребления тока.

Подсоединение варочной панели к сети без вилки

Самостоятельное без штепсельного разъема к сети электроснабжения требует определенных навыков в области электротехники. Желательно предварительно рассмотреть схему правильного подключения простой варочной панели.

Для монтажа устройства потребуются ряд подручных инструментов и приборов:

  • отвертка;
  • мультиметр;
  • опресовочные гильзы либо наконечники;
  • изоляция ПВХ;
  • термоусадка с сечением 6-8 мм.

Если от панели отходит кабель с 4 жилами, а клеммник имеет 3 зажима, то следует соблюдать следующую последовательность соединения проводов:

  • коричневый и черный провод от варочной панели соединяют вместе в одной точке;
  • жилу синего цвета соединяют с проводом N;
  • провод желто-зеленого цвета соединяетсяс маркировкой клеммы «заземление».

Количество жил кабеля для подключения варочной повехности без вилки

При подключении без вилки варочную панель располагают на максимально близком расстоянии от распределительной коробки путем штрабления стены. Если штрабление технически невозможно, в таком случае прокладываются кабель-каналы.

Далее вскрывается коробка, в которой при помощи прибора определяется «фаза», «ноль», заземляющий проводник, если он не установлен отдельно, и «нейтраль». Проводится подключение провода от варочной поверхности согласно цветовой гаммы в распределительной коробке. В месте соединения кабеля наложить изоляцию и закрыть коробку.

В случае, если клеммная колодка не имеет обозначений или нумерации, при помощи мультиметра необходимо определить, где находится «фаза», «ноль», «земля». После соединения проводников накладывается изоляция ПВХ либо используется термоусадочная трубка необходимого диаметра.

Перед тем как подключить электрическую варочную панель, необходимо провести установку автономного защитного автомата и УЗО либо диффавтомата. При этом необходимо учитывать, что размер сечения питающего провода не должен быть меньше, или он должен быть равен .

Схемы подключения варочной панели к электросчетчику

Для предотвращения поражения электрическим током, корпус устройства обязательно должен быть заземлен или «занулен», если это предусмотрено инструкцией по эксплуатации.

Пошаговый алгоритм подключения;

  1. Наиболее современным вариантом подключения встраиваемой панели является схема в 4 провода;
  2. Целесообразно для подключения приобрести кабель сечением, которое не будет слишком велико, для предотвращения потерь электрических ресурсов. При слишком маленьком размере сечения (менее 2,5 мм2) кабель будет нагреваться.
  3. На тыльной стороне панели находим прямоугольник штатного контактного соединения. Применив отвертку, откручиваются четыре болта, снимается крышка.
  4. После вскрытия крышки определить наличие медной перемычки между черными и коричневыми проводами, затем подключаем кабель на любой из зажимов. При отсутствии перемычки ее необходимо установить. Зафиксировать шнур при помощи зажима для предотвращения выпадения из клеммной коробки. Ослабить винты.
  5. Провод «заземление» имеет желто-зеленую расцветку и всегда подключается в первую очередь, после него подключаем синий провод «нейтраль». Фазный провод коричневого либо черного цвета соединить в последнюю очередь на соответствующую клемму. Затянуть винты.
  6. Проконтролировать целостность контактных соединений в клеммной и распределительной коробке. Сильное натяжение и провис провода не допускается. Если монтаж выполнен открытым способом, расположение вблизи нагревательных элементов запрещено. Также не рекомендуется расположение поблизости с газовым оборудованием (газовые колонки, котлы, водонагревающие приборы).

Как подключить индукционную варочную панель: алгоритм действий

Подключение индукционной варочной поверхности напоминает аналогичный процесс с участием электрической панели. Однако имеются и некоторые нюансы, которые требуют рассмотрения. В первую очередь требуется подготовить инструменты и материалы, необходимые для установки прибора.

Подключение индукционного устройства начинается с проводки самостоятельной электролинии от распределительной коробки. Далее следует установить подрозетник. Здесь очень важен правильный подбор высоты.

Следующим этапом подключения индукционной варочной панели является подвод кабеля от устройства к щитку. Подсоединение производится к отдельному автоматическому выключателю. Не стоит также забывать о контуре заземления, который является очень важным в этом случае.

Для герметизации нужно проклеить прилагаемы производителем уплотнитель

После того как будет произведен монтаж подрозетника, необходимо зачистить окончания кабелей. Далее их нужно вставить в клеммы розетки и зафиксировать в таком положении с помощью специальных зажимов. Затем необходимо установить силовую розетку для варочной панели в подрозетник. Вилка варочного интегрируемого агрегата подключается аналогичным методом.

Для однофазной сети, напряжение в которой составляет всего 220 В, используются медные перемычки. В качестве альтернативы подойдут детали, изготовленные из латуни. Перед началом присоединения прибора рекомендуется начертить собственную схему, соответствующую конкретным условиям. Соблюдение парности кабелей – обязательное правило при подключении индукционной варочной панели. Как завершается процесс подключения?

Три линии фазы соединяются между собой. То же самое необходимо выполнить с двумя проводами, соответствующими нулю. После подключения всех кабелей можно закрыть коробку с клеммами

Очень важно по окончании работы выполнить проверку устройства

Какие разъемы использовать для печи

Чтобы сохранить как можно больше места и не заполнять коробку проводами, она должна быть не менее 10x10x5 см. Нет необходимости экономить место, потому что блок будет прикрыт кухонной мебелью.

Чтоб провода не натягивались, лучше сделать петли на концах проводов (рисунок справа) при подключении. Как видите на приведенных выше рисунках, использована специальная клеммная колодка с винтовыми клеммами для трехфазных проводников, нейтрального и защитного проводника. Её преимуществом является то, что после открытия крышки можно увидеть все что в ней связано.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А.

Подготовка к подключению

Прежде чем приступить к подключению, следует проверить комплектацию варочной панели.

В некоторых случаях в комплекте уже находиться кабель для подключения, но без вилки

Если кабель идет в комплекте, то обязательно обратите внимание на сечение кабеля, вероятно, оно будет не более 2,5мм2. Такое сечение предназначено для трехфазной сети, и для сети 220 не подойдет. Если кабеля в комплекте нет, то его следует приобрести самостоятельно

Если кабеля в комплекте нет, то его следует приобрести самостоятельно.

Обычно при подключении используется провод ПВС (рекомендую «нашенских» производителей — «Кобринагромаш», «Автопровод»):

  • При подключении к сети 220-240 Вольт (одна фаза + ноль) – ПВС 3×4 (3 жилы с сечением 4мм2)
  • При подключении к сети 380-400 Вольт (две фазы + ноль) – ПВС 4×2,5 (4 жилы с сечением 2,5мм2)
  • При подключении к сети 380-400 Вольт (три фазы + ноль) – ПВС 5×2,5 (4 жилы с сечением 2,5мм2)

В нашем случае, для квартиры используем ПВС 3×4мм2

Длина соединительного кабеля, должна быть выбрана так, чтобы его было достаточно для свободного подключения (без какой-либо натяжки) от клемм варочной панели до силовой розетки. В большинстве случаев достаточно 1,5 — 2 метра провода.

Для подключения к силовому разъему и клеммам панели, ПВС следует разделать с одной и другой стороны примерно на 12-15 см. Жилы проводов зачищаются на 10 мм.

Так как ПВС представляет собой многожильные провода, то для лучшего контакта зачищенные провода следует обжимать гильзовыми наконечниками (например НШВИ 4,0-10). Для обжима следует применять специальный инструмент — обжимные клещи. Обжимать с помощью плоскогубцев — НЕ ДОПУСКАЕТСЯ (будет плохой обжим).

Проверить насколько качественно вы обжали провод, довольно легко. Просто попробуйте снять гильзу. При хорошем обжиме, у вас вряд ли это получиться.

Для подключения «варочной» к однофазной сети (220-240 Вольт) используем трехконтактную розетку внутреннего исполнения (Bylectrica, арт.РС32-006) и вилку на 32 А (Bylectrica, арт. В32-001).

Осторожно разделываем кабель, чтобы не повредить жилы. Внутри разъема оставляем длину проводов примерно столько же, сколько показано на фото. Провода зачищаем и обжимаем гильзовыми наконечниками

Провода зачищаем и обжимаем гильзовыми наконечниками.

Перед подключением вилки следует узнать, на каком контакте розетки находиться фаза (слева или справа). Это необходимо, для соблюдения правил цветовой маркировки. В моем случае фазный контакт находиться справа, значит, и правый контакт вилки будет фазным. К нему подключаем провод коричневого цвета или с коричневой полоской. Верхний контакт предназначен для заземления (в старых домах —  зануление), к нему подключается желто-зеленый провод. Оставшийся провод голубого цвета или с голубой полоской, подключается к левому контакту – этот ноль.

Для лучшего контакта конец жилы подсоединяется с левой стороны винтового зажима, это препятствует выдавливанию жилы из-под крепления.

 Собираем вилку:

  1. Зажимаем винты (будьте осторожны, не применяйте чрезмерное усилие, в таких розетках легко сорвать резьбу).
  2. Подтягиваем кабель до упора, чтобы внешняя оболочка кабеля оказалось под зажимным механизмом.
  3. Надежно фиксируем кабель.

Соединение гильзами

В этом случае провода в подрозетнике соединяются с кабелем, идущим на панель

Здесь очень важно выбрать гильзу ГМЛ соответствующего сечения

Гильзы сделаны из электротехнической меди с олово-висмутовым покрытием и рассчитаны на провод и кабель 5 и 6 класса гибкости. Изоляция луженая и обеспечивает коррозионную стойкость. Если сечения жил разные, то с меньшей стороны гильзу следует уплотнить дополнительным проводом. После чего концы следует запрессовать и заизолировать термотрубкой или изолентой. Затем всё это прячется в подрозетник.

Этот способ не очень удобен тем, что соединение неразборное и для опрессовки концов нужны пресс-клещи. Обжимать пассатижами жилы нельзя.

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

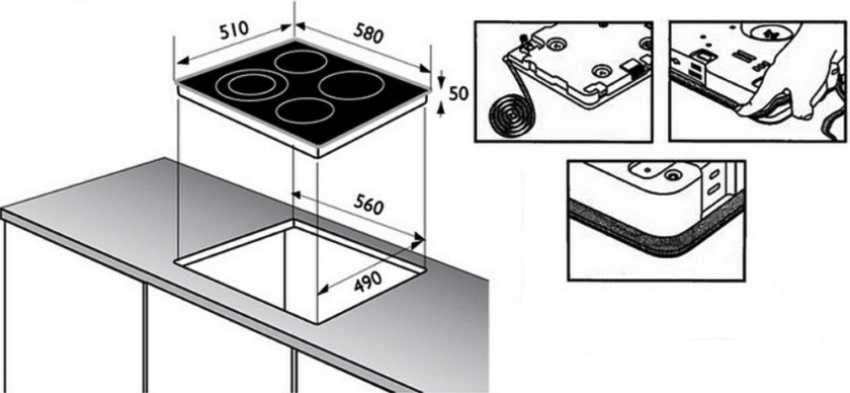

  1. Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
  2. Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
  3. Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
  4. Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
  5. Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
  6. Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.

На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.

Советы электриков

  1. Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
  2. Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
  3. Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.

Розетка и вилка для варочной панели


Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат. А так выдернул вилку, протер поверхность и подключил обратно. Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола — до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти «полярность». Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Разбираете корпус вилки, пропускаете через него провод. Снимаете изоляцию с внешней оболочки на такую длину, чтобы ее край после сборки вилки, был придавлен специальным фиксатором.

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

фазу и ноль под крайние клеммы

заземление — под верхний винт

Большое неудобство таких моделей, что они очень сильно «выпирают» из стены — на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Схема подключения индукционной плиты к сетям 220В или 380В

Среди газовых, электронагревательных плит, стеклокерамических и индукционных варочных панелей, последние являются лучшим решением в домашних делах. Они имеют то же преимущество, что и газовые, то есть нагретые продукты быстро реагируют на изменение мощности «горелки». Они также намного безопаснее: газ не улетучивается при трещинах, а нагревательные панели не нагреваются до слишком высоких температур воспламенения, хотя они естественно могут быть горячими.

Однако многие и сами не лыком шиты, имея знания по электротехнике на уровне профессионала. Возможно вы также испытываете желание купить индукционку на место газовой плиты и хотели бы всё сделать своими руками (опять же экономия…). В приведенной ниже статье собрана информация о различных вариантах подключения и типов индукционных варочных панелей.

Как можно подключить варочную панель к электросети без вилки

К подключению панели без вилки прибегают в тех случаях, когда не хотят видеть у себя на кухне не эстетично выступающую розетку. Тогда провода от панели подсоединяются к проводам сети и прячутся в подрозетник или распаечную коробку. Выполнить данные манипуляции можно с помощью гильз ГМЛ или монтажной коробки КлК-5С.

При безвилочном варианте подключения распределительная коробка должна находиться максимально близко к панели. Если провода находятся внизу, их протягивают с помощью штрабления стены или прокладывают кабель-каналы.

Современные модели варочных поверхностей имеют универсальное проводное оснащение для сети на 220 В и 380 В. В них установлен четырехжильный кабель, и этот факт часто вводит в ступор неопытных мастеров, потому что из стены выглядывают только три провода.

Для подключения панели к однофазной сети просто убирают в сторону и изолируют одну жилу фазы. Также можно соединить две фазы вместе с помощью наконечника.

В панелях мощностью от 7кВт, рассчитанных на работу от 380 В,подсоединен кабель с 5 жилами. Для подключения к 220 В попарно соединяются черный и коричневый провод, синий и белый (серый), а земля остается одиночной.

Соединение гильзами

Когда выполняется подсоединение варочной панели к электросети без использования вилки и розетки, приобретают гильзы ГМЛ. Они имеют сквозную конструкцию и служат для соединения медных кабелей и проводов.

Сечение жил должно соответствовать сечению гильзы. Например, если жилы провода сети 6мм2, то гильза тоже должна быть 6мм2. Бывает так, что из стены выходит кабель с жилами, сечение которых больше, чем у жил от панельного кабеля. Тогда гильза с меньшей стороны уплотняется с помощью дополнительной жилы 1.5 мм2, сложенной вдвое. После соединения концы гильз зажимаются пресс-клещами и изолируются. Готовую конструкцию прячут в подрозетник и закрывают крышкой.

Недостаток гильзовых соединений в том, что конструкции получаются не разборными. Также не у всех дома найдется соответствующий инструмент для обжимки, а простые плоскогубцы здесь не помогут.

Варианты соединения проводов опрессовочными гильзами

Соединение через монтажную коробку

Монтажная коробка для подключения кухонной панели удобней в плане последующей эксплуатации. В случае если провод станет отходить, то его легко можно подтянуть, просто разобрав корпус. Еще одним плюсом является компактный размер по сравнению с розеткой. Коробка без руда помещается в пространство за кухонными ящиками или под столешницей.

Подключение происходит стандартным способом. Если посмотреть на внутренность монтажной коробки, можно увидеть соответствующие обозначения на парных разъемах.

  • Ноль с щитка и панели кидается на левую и правую клемму N соответственно.
  • Таким же образом подводятся фазы к разъемам 1 и 2 для сети 220 В и 1, 2, 3 с сетью 380 В.
  • Заземление подключается к нижним разъемам.

После всех манипуляций монтажная коробка закрывается и прячется в отведенное для нее место.

Монтажная коробка для подключения варочной панели

Питание варочной панели

В зависимости от фирмы производителя существует несколько видов питания нагревательной поверхности:

  • подключение 380 вольт с использованием двух фазных проводников;
  • для сети 220 вольт;
  • возможность коммутации трех фаз на 380 вольт.

Перед началом подключения необходимо сверить схему с клеммной коробкой прибора и инструкцией для определения заводской сборки.

  • Контакты розетки с номерами с первого по третий (L1-L3) включительно применяются для коммутации фазного провода.
  • Клемма с номерами пять и шесть (N1-N2) нужна для подключения нулевого проводника.
  • Для коммутации защитного заземления варочной поверхности предусмотрен отдельный контакт розетки с болтовым соединением с соответствующим значком в виде «дерева».

Схема подключения питания для варочной панели

При подходящем питании 220 вольт к варочной панели нет необходимости вмешиваться в заводскую схему, достаточно подсоединить проводники по цветовой расцветке и номерам клемм.

Для подключения фазного проводника используется провод коричневого цвета. Жила синего цвета применяется для коммутации нуля. Провод желто-зеленого цвета используется для осуществления защитного заземления варочной панели.

Для многих новостроек и частных домов ввод питания выполнен трёхфазным кабелем с переменным напряжением 380 вольт.

Двухфазное подключение:

  • Для двухфазного подключения в клеммной коробке варочной панели снимается перемычка между вторым и третьим контактом.
  • Разноименные фазные провода подключаются ко второй и третьей клемме (L1-L2), как показано на рисунке выше, с пометкой 2N.
  • На четвертую клемму подключается нулевой проводник.
  • Защитное заземление устанавливается на специальное болтовое соединение варочной панели.

При таком питании необходим точный расчёт мощности всего электроснабжения помещения по причине использования двух независимых фаз. При неправильном распределении нагрузки возможно возникновение «перекоса», который приведёт к различным значениям напряжения на каждой отдельной фазе.

Трёхфазная коммутация варочной панели:

  • При использовании трёхфазного подключения снимаются перемычки с контактов (1), (2), (3) (L1-L3) с обозначением 3N.
  • Фазные проводники подключаются к варочной панели и вилке на клеммы (L1-L3), порядок чередования фаз не имеет значения.
  • Для коммутации нулевого провода используется клемма четыре или пять (N). Рекомендуется использовать дальнюю клемму под номером пять по соображениям безопасности.
  • Подсоединение заземления осуществляется в специальное гнездо с болтовым соединением и соответствующей маркировкой.

При использовании 380 вольт требуется особая осторожность при коммутации. Если неправильно подключить хотя бы один фазный провод, возможен выход из строя варочной панели или получение ожога вследствие короткого замыкания

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Закупки с умом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
