Триммирование квадрокоптера или как откалибровать квадрокоптер на примере syma x5c

Введение

Квадрокоптер Syma X8Pro – одна из самых обсуждаемых на сегодняшний день новинок в нише бюджетных БЛА. Является продолжением популярной среди новичков и любителей серии X8. Впервые о дроне заговорили еще в августе, тизерные фото обещали пользователям обновленный дизайн в глянцевом стиле «Phantom 4» и впервые присутствующий на борту квада GPS модуль, который теоретически должен был значительно улучшить точность позиционирования и в целом положительно повлиять на пилотирование беспилотником.

На деле 90% обозревателей рекомендуют воздержаться от приобретения квадрокоптера как минимум до первых стабильных положительных отзывов. Несмотря на выявленный баг некоторые магазины всё равно продолжают реализовывать продукт, не обращая внимания на рекомендации пользователей.

Калибровка квадрокоптера на основных режимах полёта

Для того чтобы правильно произвести настройку квадрокоптера, надо знать основные режимы полёта:

  • Stabilize. В этом режиме автопилот, без применения стиков сам убирает крен и тангаж и приводит квадрокоптер к горизонту.
  • AltHold. Режим выдерживания высоты. Считывая показания барометра, дрон выдерживает заданную высоту, стиком газа её корректируют с начальными показателями.
  • Acro. Если не трогать стики, тангаж и крен остаются неизменными, чтобы их выровнять нужно перемещать стики в противоположную сторону.
  • Auto. По данным GPS перемещение по путевым точкам.
  • Loiter. Режим зависания. Аппарат выдерживает заданные координаты и высоту.
  • Position. Режим зависания с помощью газа.
  • Guided. Перелёт в заданный waypoint и нахождение в этой точке.
  • Circle. Сохраняя радиус, перемещение вокруг заданной точки.
  • RTL. Режим возврата на точку старта с посадкой или зависанием на двухметровой высоте над этой точкой.
  • OF Loiter. Используя OpticalFlowSensor, выполняется режим зависания с ещё большей точностью.
  • Drift. Самолётный режим с выдерживанием заданного курса.
  • Sport. При выполнении съёмки, высота выдерживается автоматически вместе с углом крена.
  • Land. Выполнение посадки.

Как выявить откалиброван квадрокоптер или нет

Довольно просто: произведите тестовый полет. Если траектория движения квадрокоптера меняется хаотично, значит, ему необходимо триммирование.

Начинается процесс калибровки с проверки джойстиков. Включите пульт управления. Обычно правая часть отвечает за вертикальное управление, левая – горизонтальное. Далее поднимите дрон в воздух, можно на полметра. А теперь попробуйте задать ему направление. Кренит в правую сторону. Проведите регулировку по левому стику. Клонит вниз. Тогда откалибруйте по правому стику.

На данном этапе важно понять, какой настройкой вы будете пользоваться. Есть два варианта:

Есть два варианта:

  • Первый – механическая калибровка. Используется тогда, когда отклонение не очень значительно, и представляет собой подкручивание регулятора тяги.
  • Второй вариант – автоматическая калибровка. Применяется при необходимости смещения триммера на 5 и более позиций. Представляет собой настройку работы дрона непосредственно с пульта управления.

Квадрокоптер syma x5c: как откалибровать

Перед непосредственной калибровкой квадрокоптера Syma X5C, изучаем все функции и кнопки пульта ДУ. Включаем квадрокоптер Syma X5C с помощью задвижки на корпусе дрона в положение «On», также переводим в рабочий режим пульт ДУ и зажимаем левый стик вниз до предела.

Набираем высоту и смотрим, как ведет себя дрон, есть ли отклонения. Если отклонения очень заметны, то нужно произвести сброс настроек. Это делается следующим образом: дрон ставится на ровную поверхность, включаем его и регулируем сначала гироскоп, а затем акселерометр.

Запускаем квадрокоптер и смотрим, если полет нормальный, значит все хорошо. Если нет, то смотрим ниже как делается триммирование. Эту процедуру необходимо сделать, чтобы изменить обороты моторов и устранить отклонения.

Управление

Квадрокоптер X8Pro комплектуется не стандартной для восьмой серии Syma аппаратурой управления. Внешне пульт идентичен с аппаратурами квадрокоптеров Syma X5UW (а так же: X8SW; X8SW-D; X15W; X21W; X22W; X23W), но вот внутренняя начинка пульта была полностью переработана, а радиопередатчик стал заметно мощнее. Именно поэтому представленная модель теперь может удаляться в FPV режиме далее 70 метров.

Без камеры расстояние удаления в свободной от помех зоне увеличивается до 250 метров.

Отметим минимальный набор кнопок на аппаратуре. Это было достигнуто благодаря левому и правому стикам, взявшими на себя роль кнопок отвечающих за триммирование (левый стик), смену расходов и активацию режима Headless (правый стик). Питание осуществляется от четырех батареек формата «AA» (докупаются отдельно).

Как подготовить квадрокоптер к полету?

  1. Вставьте аккумулятор в квадрокоптер, но пока не включайте его (если у вашего дрона встроенная батарея, то пропустите этот пункт).
  2. Поставьте коптер на ровную поверхность. Если будут уклоны, то калибровка собьется. Поэтому ищите ровную площадку, чтобы не пришлось десятки раз перенастраивать дрон.
  3. Теперь нужно активировать сам аппарат. Но при включении пусть он будет у вас в руках. Как только активировали, сразу же ставьте на ровную площадку. Как правило, синхронизация гироскопов происходит за пару секунд (на стареньких моделях процесс длиться немного дольше). Коптер беспокоить секунд 10-20 не стоит. Пусть гироскопы начнут работать и произойдет калибровка.

Виды калибровок

Существует два способа настройки, триммирования и калибровки квадрокоптеров:

  1. Механический. Если отклонения дрона в полете совсем незначительные, можно вручную подкрутить регулятор тяги, расположенный между сервоприводом и тарелкой конструкции.Механическое триммирование проводят на земле, а после пробного полета при необходимости повторяют
  2. Автоматический. Если дрон отклоняется от курса сильно и заметно, его настраивают при помощи пульта. Специальный триммер переводят в положение, противоположное крену аппарата.Автоматическую настройку осуществляют непосредственно в воздухе

Перед автоматической калибровкой дрона рекомендуется внимательно изучить инструкцию, чтобы разобраться в устройстве пульта управления и самого аппарата.

Для чего нужна калибровка квадрокоптера

Дрон в полёте может клониться в стороны и крутиться по кругу. Неправильная настройка квадракоптера может привести к несчастному случаю, Вы можете нанести телесные травмы себе и окружающим или испортить чьё нибудь имущество и вся ответственность ляжет на оператора который управлял данным аппаратом. Так что с помощью триммирование квадрокоптера  Вы сможете его  настроить и избежать непредвиденных ситуаций.

Следует ли калибровать квадрокоптер?

Чтобы это понять, поднимите его на высоту и попробуйте полетать. Команда «вперёд» даёт на дрон сигнал лететь строго вперёд, без наклонов в какие-либо стороны. Точно так же проверить и другие направления. Если нарушения при полёте были выявлены – не стоит откладывать дело в долгий ящик, надо действовать.

Где должна происходить калибровка?

Калибровка квадрокоптера осуществляется на высоте более полуметра. Так и безопаснее, и ничего не мешает. Калибровать удобней всего при безветрии.

Типы калибровки

Существует 3 типа калибровки:

  1. Механическая – её используют в случае, если отклонение от необходимой оси не слишком большое. Осуществляется путём подкручивания регулятора тяги коптера.
  2. Автоматическая – осуществляется настройкой аппарата с пульта управления. Нужна, если требуется сместить триммер на 5 позиций или больше. Калибровка зависит от пульта и контроллера, так что без мануала тут не обойтись.

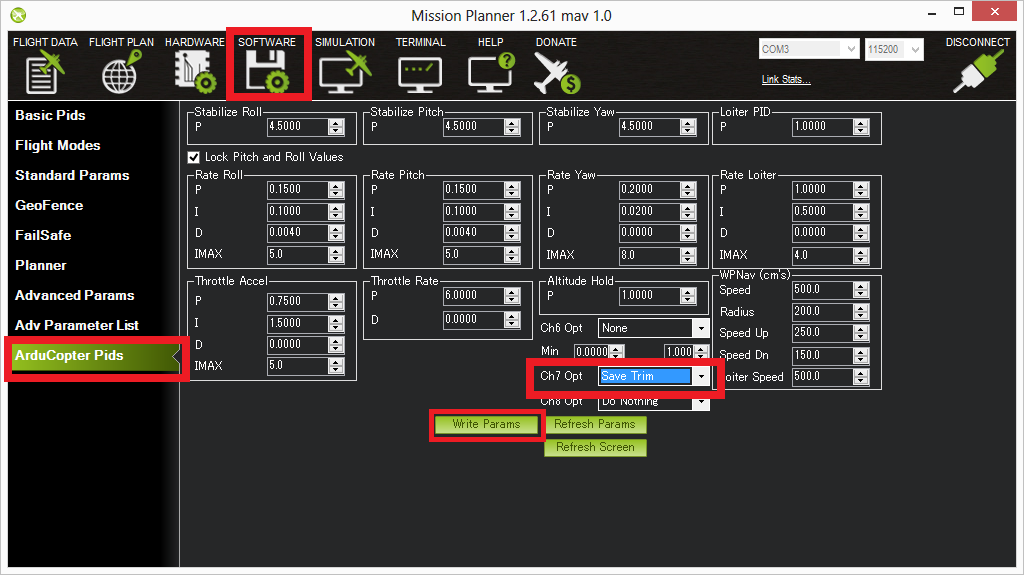

  3. При помощи программного обеспечения mission planer. Программа заточена для работы с платами Ardupilot. Все необходимые настройки задаются программно. Обычно производится перед первым полётом собранного дрона.

Для калибровки выполните следующие действия

  • Включите передатчик радиоуправления (само радиоуправление должно быть отлажено). Выставьте ручку газа на всю.
  • Возьмите Li-Po аккумулятор и подключите к разъёму Power-модуля, чтобы включить автопилот.
  • Далее APM начнёт моргать красными и синими светодиодами. Это значит, что он готов для калибровки после следующего включения. Отключите аккумулятор от APM.
  • Опять включите питание. Регуляторы издадут стандартный сигнал (число сигналов равно числу банок в батарее), а после издадут двойной короткий сигнал, подтверждающий калибровку по максимальной скорости.
  • Опустите ручку газа до минимального положения. Один длинный сигнал – откалибровано по минимальной скорости.
  • Теперь регуляторы для APM8 успешно откалиброваны. Можете проверить работу моторов.
  • Уберите газ на минимальное состояние и выключите питание Ardupilot.

Как зарядить квадрокоптер

При зарядке батареи квадрокоптера необходимо помнить о нескольких правилах. Они позволят продлить срок службы аккумулятора.

Как правильно заряжать квадрокоптер через USB

При использовании стандартной зарядки через компьютер или Power bank нужно соблюдать следующие рекомендации:

  • ставить на подпитку дрон только в выключенном состоянии, желательно отсоединить провод, соединяющий батарею с самим беспилотником;
  • предварительно проверить кабели и разъемы на целостность, если один из участков цепи окажется поврежденным, возникнет короткое замыкание;
  • не оставлять дрон, подключенный к компьютеру через USB, без присмотра, если батарея устройства перегреется, ее потребуется немедленно отключить от зарядки во избежание воспламенения;
  • не ставить коптер на подпитку на всю ночь, избыточное получение энергии приведет к неработоспособности аккумулятора.

Совет! Поставить на зарядку квадрокоптер нужно в тот момент, когда ему перестает хватать мощности для взлета. Расходовать батарею «до нуля» нельзя, это снижает ее срок службы.
Зарядки USB часто оснащаются индикаторами, когда лампочка гаснет, батарею можно отключать

Как зарядить квадрокоптер без зарядки

Многие владельцы дронов берут технику в длительные походы

В таких случаях становится важной возможность зарядить аккумулятор квадрокоптера без зарядного устройства и доступа к сети. В полевых условиях принято использовать несколько способов:

  • портативный Power bank — достаточно мощный, но пригодный для транспортировки модуль питания позволит запитать коптер 2-3 раза;
  • солнечная батарея — устройство теоретически может обеспечить неограниченное число зарядок, но на практике для его использования требуется хорошая погода;
  • ручной динамо-генератор, девайс годится только для маломощных дронов, в ином случае крутить ручку прибора придется несколько часов подряд;
  • переносной ветрогенератор подойдет, если поход планируется на открытом пространстве.

На практике любые полевые способы зарядки квадрокоптера демонстрируют серьезные недостатки. По отзывам туристов, намного проще приобрести дополнительный аккумулятор для дрона и взять его с собой в поход, чтобы при необходимости сменить батарею.

Как откалибровать квадрокоптер Syma X5C

Для начала изучите кнопки пульта управления, за что каждая отвечает, функционал. Включите коптер. Для этого переводим в режим «On» задвижку на самом дроне. Затем включаем пульт и тянем левый стик вниз (до упора).

Теперь наберите высоту и отследите, в каком направлении «заносит» ваш коптер. Если видите, что есть проблема, попробуйте сбросить настройки. Для этого нужно установить дрон на плоскую ровную площадку, включить, потянуть левый и правый стики вниз и налево. Подождите, пока настроится гироскоп. Затем сделайте то же самое, но направо (калибровка акселерометра).

Проведите повторный запуск коптера. Не помогло? Тогда приступаем к следующему этапу – триммированию (изменению оборотов мотора).

Триммирование квадрокоптера

Простые правила:

  • По рудеру. Если коптер кренится в правую сторону, то нужно триммировать влево. И наоборот;
  • По тангажу. Видите, что дрон при полете кивает вперед, триммируйте назад. Кренит назад – триммируйте вперед.

Попробуйте сделать «флип» — 360-градусный разворот коптера по любому из четырех основных направлений. Для этого нажимаем одновременно верхнюю кнопку, и тянем правый стик в необходимую сторону.

При триммировании важно помнить, что у квадрокоптеров Syma разработчиками предусмотрена два режима расхода энергии (высокий – высокие обороты, низкий – слабые). В зависимости от того, как планируете использовать дрон, проверьте качество работы коптера на данных режимах

Часто во время калибровки Syma X5C возникает проблема с неправильной установкой лопастей. Моторы могут функционировать на 100% верно, а пропеллер не крутится. В данном случае необходимо учитывать схему сборки и инструкцию, которые прилагаются к устройству.

Какие кнопки есть на пульте управления Syma X5C

  • Левый и правый стики (джойстики);
  • Переключение режимов (слева от левого стика);
  • Поворот на 360 градусов (справа наверху);
  • Переключатель «вперед-назад» (слева от правого стика);
  • Переключатель режимов (под правым стиком);
  • Кнопка «вкл-выкл» (в центре, над дисплеем).
  • https://drongeek.ru/novichkam/kalibrovka-kvadrokoptera
  • https://smart-planets.ru/kvadrokopter/nastrojka-kvadrokoptera/
  • https://mykvadrocopter.ru/kak-otkalibrovat-kvadrokopter/

Подготовка коптера к первому взлету

Перед первым запуском проверьте включен ли дрон, проконтролировав положение соответствующего переключателя на его корпусе. Затем установите его на горизонтальную поверхности и разово на короткий промежуток времени поднимите левый джойстик вверх (если требование горизонтальности не будет соблюдено, то могут быть сбиты все настройки). Если все в порядке и можно взлетать, то вы услышите короткий однотонный звук.

В случае, когда после активации на пульте управления начал быстро мигать светодиодный индикатора, а на квадрокоптере он мигает очень медленно, то это признак рассинхронизации.

Результат

Когда все прошло проверку, можно крепить пропеллеры, а потом попробовать взлететь. Для этого квадрокоптер стоит разместить подальше от себя, наклонить вниз и вправо левую ручку, а потом медленно добавить газа. Если прибор взлетел, это очень хорошо, а если он трясется, то придется настраивать PID. Это осуществляется в пункте PID Config. Делается это все в каждой ситуации индивидуально, то есть нет какого-то универсального решения. Теперь вам известно, как собрать квадрокоптер своими руками.

Если ваш квадрокоптер резко улетает в какую-либо сторону, дёргается или вообще теряет управление – эта статья для вас.

Кроме того, нужно связать с квадрокоптером пульт управления. И наконец, когда квадрокоптер уже поднимется в воздух, вам могут понадобиться дополнительные подстройки триммеров, чтобы тот мог зависнуть на одном месте. Этот процесс в целом одинаков для большинства недорогих квадрокоптеров.

Подготовка к полёту

1. Вставьте аккумулятор в квадрокоптер, но пока не включайте его (если у вашего дрона встроенная батарея, то пропустите этот пункт).

2. Разместите квадрокоптер на ровной поверхности

3. Включите квадрокоптер. Вы можете также включить квадрокоптер, держа его в руках, но после включения вы должны немедленно поставить его на ровную поверхность. У большинства моделей синхронизация гироскопов начинается через несколько секунд после включения. Уберите руку и не трогайте квадрокоптер в течение десяти секунд. За это время гироскопы включатся и откалибруются.

Соединение пульта управления с квадрокоптером

Теперь настало время связать пульт управления с вашим квадрокоптером. В разных моделях этот процесс осуществляется по-разному, и возможно, вам придётся обратиться к инструкции. Однако для большинства недорогих моделей необходимы следующие действия.

3-осный (3-axis) квадрокоптер
Просто включите пульт и подождите около семи секунд. Он может издавать повторяющиеся сигналы. Длинный сигнал будет означать, что пульт связался с квадрокоптером.

6-осный (6-axis) квадрокоптер
Включите пульт управления. Поднимите стик газа вверх до максимума и опустите вниз. Вы услышите звуковой сигнал, который означает, что пульт был успешно привязан к квадрокоптеру.

Подстройка

Взлетите на несколько десятков сантиметров над землёй. Понаблюдайте, не смещается ли квадрокоптер вперёд-назад или вправо-влево. При этом игнорируйте любое движение, вызванное ветром.

Если квадрокоптер непроизвольно сдвигается в какую-либо сторону, исправьте это соответствующим триммером (назначение кнопок триммеров вы можете найти в инструкции). К примеру, если квадрокоптер “дрифтует” вправо, нажимайте левый триммер, пока дрифт не прекратится.

Кроме того, в любой момент вы можете перенастроить гироскопы. Для этого посадите квадрокоптер на ровную поверхность и сведите оба стика вниз-вправо. Для разных моделей может понадобиться разная комбинация (к примеру, свести оба стика влево или вниз друг к другу). Вы узнаете, что гироскопы перенастроены, когда светодиодная подсветка квадрокоптера несколько раз “моргнёт”.

Теперь пора переходить к полётам! Загляните в нашу – там вы найдёте много обучающих статей о том, как правильно управлять дроном.

Область применения этих летательных аппаратов в настоящее время значительно расширилась. Они стали необходимы везде – от осмотра катастроф в местности, куда невозможно добраться человеку, до использования их для съёмок различных развлечений. , благодаря имеющимся функциям (ГЛОНАСС, GPS), успешно применяются для получения фото- и видеосъёмок в чрезвычайных ситуациях в самых непредвиденных ракурсах.

Что делать и как исправить, если квадрокоптер при взлете тянет в сторону

Если при испытании выяснилось, что дрон тянет в сторону, и летит он неровно, необходимо посадить устройство на землю и провести внимательный физический осмотр. Пошаговый алгоритм предлагается следующий:

  1. Винты квадрокоптера аккуратно прокручивают пальцами. Если один из пропеллеров вращается медленнее других и с ощутимым усилием, необходимо снять его и посмотреть, нет ли загрязнений на оси двигателя.
  2. Любой налипший мусор, травинки, шерсть и нитки, из-за которых квадрокоптер тянет в сторону, нужно снять. После этого винт устанавливают обратно, при необходимости заворачивая менее плотно, и еще раз прокручивают пальцами. Если он идет свободно, то, скорее всего, коптер в полете перестанет тянуть в сторону.
  3. Дрон ставят на ровной поверхности и снова пробуют запустить в воздух. Для старых квадрокоптеров механической чистки обычно оказывается достаточно.

Как провести триммирование для квадрокоптера

Если квадрокоптер летит в бок, делать нужно в первую очередь проверку его механической исправности. Но когда отладка винтов не дает результатов, и дрон продолжает тянуть в сторону, остается провести автоматическую калибровку устройства. Выполняют ее по такой схеме:

  1. На пульте управления коптером находят кнопки или колесики, отвечающие за триммирование.
  2. Дрон запускают в работу и поднимают устройство в воздух отведением левого стика вниз.
  3. Набирают небольшую высоту и определяют, в какую именно сторону продолжает тянуть неисправный коптер.
  4. При наличии крена вправо триммируют дрон влево и наоборот.
  5. Проводят настройку до тех пор, пока устройство не начнет двигаться совершенно ровно.

Если новый квадрокоптер заваливается в сторону при взлете, для начала можно попробовать просто сбросить заводские установки и провести калибровку гироскопа и акселерометра. Для этого аппарат размещают на ровной поверхности, включают и отводят оба стика сначала вниз и влево, а затем вниз и вправо. Об успешно выполненной настройке коптер сообщит светодиодным или звуковым сигналом.

Триммеры на пульте дрона обычно расположены возле правого стика

Способ первый

Первый способ доступен владельцам коптеров, пульт которых оснащен триммерами регулировки. Они обычно распложены сбоку и снизу, пара для каждого джойстика. После того, как дрон поднят в воздух, выполняются следующие действия:

  • при смещении вперед или назад, нажимается триммер сбоку от левого джойстика вверх или вниз;
  • при вращении в какую-либо сторону недостаток устраняется триммером под левым джойстиком;
  • смещения вперед-назад регулируются триммером сбоку от правого джойстика;
  • уход влево-вправо компенсируется триммером под правым джойстиком.

Регулировка производится до тех пор, пока недостатки не будут устранены. Данная операция никак не влияет на работу дрона, делается калибровка только пульта.

Раздел 1. Что такое FPV квадрокоптер. Базовые знания о квадрокоптерах и как летать на квадрокоптере.

Цель сайта и этого руководства — разложить всю информацию по полочкам, начиная с того, где купить запчасти и как собрать квадрокоптер и заканчивая обучением полетов и организации трассы для гонок. Если вы нашли эту статью — вам очень повезло, так как вы сэкономите кучу времени и быстро все поймете. Некоторые разделы могут быть без ссылок, но не переживайте, статьи постоянно пишутся и выкладываются на сайт.

В этом разделе вы найдете базовую информацию о дронах, квадрокоптерах, мультикоптерах и так далее. Это начало начал, чтобы узнать о терминах, базовых принципах и начать летать не потратив лишних денег. Если вы не знаете как начать летать, какие бывают симуляторы для тренировок, то этот раздел для вас.

  1. Что такое FPV квадрокоптер
  2. Курсовая FPV камера, что это и для чего
  3. Сколько это стоит? Пример сборки квадрокоптера, которая позволить вам понять примерный бюджет.
  4. FPV полеты, правила безопасности и основы знаний
  5. Термины и терминология
  6. FPV симуляторы, краткий обзор6.1 Конвертер SBUS в USB для FPV симулятора своими руками
  7. Как подключить Taranis и FlySky к Windows 10 для полетов в симуляторе
  8. Серия уроков обучения полетам на гоночных квадрокоптерах

Основные правила полёта

Здесь мы поговори о том, каких правил стоит придерживаться перед и вовремя первого полёта. Безопасность превыше всего!

  1. Выберите для полётов хороший безветренный день.
  2. Место для полёта должно быть в виде большой открытой площадки без зданий или линий электропередач.
  3. Убедитесь, что бы в месте запуска и полёта отсутствовали люди, животные, имущество.
  4. Перед запуском проведите осмотр дрона на наличие неисправностей/повреждений, неправильно/ненадёжно установленных пропеллеров, защиты пропеллеров, камеры и т.д.
  5. Постарайтесь свести к минимуму любые факторы, которые могут отвлечь вас на момент полёта, например, стоит перевести свой мобильный телефон в бесшумный режим и т.д.

Первый вылет

После обеспечения безопасности можно переходить к практическим тренировочным полётам. Начинать надо с простого, и первым делом проработайте следующее:

  1. Отработайте взлёт и зависание в воздухе на высоте до двух метров с последующей посадкой.
  2. Совершите короткие полёты из точки «А» в точку «Б» с последующей посадкой.
  3. Добейтесь уверенного стабильного пилотирования при выполнении первых двух пунктов.

Виды калибровок

Существует два способа настройки, триммирования и калибровки квадрокоптеров:

  1. Механический. Если отклонения дрона в полете совсем незначительные, можно вручную подкрутить регулятор тяги, расположенный между сервоприводом и тарелкой конструкции.Механическое триммирование проводят на земле, а после пробного полета при необходимости повторяют
  2. Автоматический. Если дрон отклоняется от курса сильно и заметно, его настраивают при помощи пульта. Специальный триммер переводят в положение, противоположное крену аппарата.Автоматическую настройку осуществляют непосредственно в воздухе

Перед автоматической калибровкой дрона рекомендуется внимательно изучить инструкцию, чтобы разобраться в устройстве пульта управления и самого аппарата.

Способ четвертый

Для систем, построенных на платах Ardupilot, предлагается программное обеспечение для изменения полетных параметров. Перед тонкой калибровкой, требуется задать начальные настройки регуляторов. Это делается следующим образом:

  • включается пульт;
  • левый джойстик устанавливается на максимум вверх;
  • подключается питание дрона;
  • электроника квадрокоптера сигнализирует готовность к базовой калибровке миганием светодиодов;
  • отключается и снова включается питание дрона;
  • после стандартного сигнала о состоянии батареи дрок издает короткий писк, что свидетельствует записи настройки максимальной тяги;
  • левый джойстик опускается вниз до упора.

После того, как дрон издаст долгий сигнал — можно проверить работу двигателей. Затем газ убирают до минимума и отключают питание квадрокоптера для завершения начальной калибровки и установки параметрики по тяге. Дальнейшие тонкие регулировки производятся при помощи программного пакета mission planer.

Выявленные недостатки

Как уже отмечалось выше, большая часть обозревателей квадрокоптера Syma X8Pro констатируют в целом одинаковые проблемы, из-за которых эксплуатация дрона не возможна исходя из соображений безопасности:

  1. В режиме удержания высоты зависает не точно. Периодически с разной круговой амплитудой меняет позицию в радиусе от 1-3 метров.
  2. Некорректно реагирует на перемещение стиков (на несколько секунд перестает слушаться управления)
  3. В полёте после того как пилот отпускает стики, дрон не зависает, а самопроизвольно с горизонтальным нарастающим ускорением продолжает неуправляемый полёт.
  4. Режим возврата квадрокоптер исполняет крайне не корректно. Возвращается в точку взлета не по прямой, а по постоянно изменяющейся кривой. Посадку осуществляет в разных местах далеко за пределами радиуса в 1.5 метра. (до 1.5 метров от точки взлёта, стандартная погрешность для БЛА с GPS).

Все эти симптомы проявляются с разным интервалом и непредсказуемо. В моменты, когда баг не проявляется, беспилотник показывает отличительную динамику, управляемость, и точность позиционирования. Настоятельно рекомендуем воздержаться от покупки Syma X8Pro, до появления стабильных положительных обзоров.

Виды калибровок

Существует два способа настройки, триммирования и калибровки квадрокоптеров:

  1. Механический. Если отклонения дрона в полете совсем незначительные, можно вручную подкрутить регулятор тяги, расположенный между сервоприводом и тарелкой конструкции.
  2. Автоматический. Если дрон отклоняется от курса сильно и заметно, его настраивают при помощи пульта. Специальный триммер переводят в положение, противоположное крену аппарата.

Перед автоматической калибровкой дрона рекомендуется внимательно изучить инструкцию, чтобы разобраться в устройстве пульта управления и самого аппарата.

Синхронизация пульта с коптером

Здесь вам поможет инструкция к модели вашего дрона. Для примера: для трёхостного коптера достаточно включить ПДУ (Пульт Дистанционного Управления) и подождать 10 секунд. Короткие звуковые сигналы с длинным сигналом в конце означают, что пульт успешно синхронизировался. Для шестиосного коптера нужно сделать следующее: включить пульт, поднять ручку газа до максимума, а затем на самый минимум. Прозвучит сигнал – пульт связался с дроном.

В случае, если дрон продолжает плохо слушаться команд или не выдаётся должная мощность – перепроверьте саму комплектацию. Возможно, что вы где-то неправильно подключили, идёт слабый контакт или выбраны неверные регуляторы оборотов.

Напоследок хотим пожелать, чтобы у вас всё получится с первого раза, и вы успешно осваивали новые высоты.

Калибровка дрона.

Также может понадобиться калибровка дрона. Она происходит в программе DJI.

Перейдите в «настройки контроллера» и выберите «продвинутые настройки».

Далее «Sensors» → «Calibrate IMU».

Во время калибровки следует разместить дрон на ровной поверхности. Следуйте инструкции, которая будет отображаться на вашем смартфоне.

Ознакомьтесь с инструкцией, изучите советы, которые описаны выше, чтобы полёт на квадрокоптере прошёл удачно и без сбоев. Учитесь управлять дроном постепенно, чтобы не потерять устройство из виду и не сломать его. На съёмку лучше берите с собой запасные батареи.

Пока один аккумулятор будет заряжаться, вы сможете установить другой и продолжать съёмку. Даже на локации, с помощью автомобильной зарядки вы сможете зарядить батарею

Если вы хотите снять очень крутое видео, то обратите внимание на дополнительные аксессуары, например, стабилизатор DJI

Если вы ещё не купили летательный аппарат и только собираетесь это сделать, то прочитайте статью «Какой квадрокоптер выбрать в 2020 году», чтобы разобраться в этом вопросе. В MacTime вы можете протестировать все эти устройства и взять их в аренду для съёмки своего крутого видео.

Триммирование квадрокоптера syma x5c

Используйте эти простые правила при триммировании. Наблюдается крен коптера в левую сторону, производим триммирование вправо. Аналогично и в другую сторону. Если наблюдается тангаж, это когда коптер кивает либо вперед, либо назад. Если вперед кивает, то триммирование производится назад. И наоборот.

После проделанной процедуры триммирования, нужно сделать 360-градусный «флип», т.е. разворот квадрокоптера на 360 градусов по одному из четырёх направлений. Делается это с помощью одновременного нажатия кнопки вверху джойстика и правого стика в ту сторону, куда хотите сделать «флип».

Производители квадрокоптеров Syma сделали моторы с высокими и низкими оборотами, это говорит о двух режимах потребления энергии. Попробуйте проверить качество этих режимов перед тем, как использовать квадрокоптер уже в «боевых» условиях.

Из-за специфической конструкции Syma X5C, в процессе калибровки может возникнуть проблема, когда моторы работают, а пропеллер не вращается. В этом случае стоит проверить правильность сборки коптера, по схеме идущая в комплекте к квадрокоптеру.

Виды калибровки

Калибровка происходит следующим образом:

  • Включаем передатчик радиоуправления (на момент калибровки регуляторов радиоуправление должно быть уже откалибровано). Выставляем ручку газа на максимум
  • Берем Li-Po аккумулятор и подключаем к разъему Power-модуля для включения автопилота. Питание регуляторов соответственно тоже будет обеспечивать этот аккумулятор
  • После включения APM будет мигать своими синими и красными светодиодами. Этим он сигнализирует готовность к калибровке при следующем включении. Отключаем аккумулятор от Power-модуля
  • Включаем питание заново. Регуляторы издают стандартный звуковой сигнал (обычно количество сигналов равно количеству банок в батарее) и через некоторое время дважды издает короткий сигнал, что подтверждает калибровку по максимальному газу
  • Опускаем ручку газа в минимальное положение. Регуляторы издают один долгий сигнал, что подтверждает калибровку по минимальному газу
  • С этого момента калибровка регуляторов для APM 2.8 завершена и можно проверить работоспособность моторов
  • Убираем газ на минимум и выключаем питание Ardupilot.

Сборка из комплекта

Обзаводясь соответствующим комплектом, можно значительно упростить процесс сборки своими руками ЛА.

О сбалансированности, влияющей на поведение квадрокоптера в полете, тоже не стоит беспокоиться – всеми необходимыми параметрами, в том числе запланированной скоростью и временем нахождения в полете он обладать будет.

Комплекты позволяют собирать разборные и монолитные дроны своими руками. Тут решать пилоту, какую он желает иметь конструкцию. Разборными интересуются те, кто предпочитает модели габаритные, но и одновременно легко переносимые.

Как собрать подобную конструкцию своими руками, подробно описано в прилагаемой инструкции.

Как правило, начинается все с установки на пластиковый, карбоновый или металлический экзоскелет моторов. Затем размещаются PIN-кабели, регулирующие мощность моторов. Позже крепят на корпус приемник сигналов и управляющий модуль – мозговой центр.

На завершающей стадии устанавливают светодиоды, фиксаторы, аккумуляторы.

Режимы полёта дрона

Существуют различные режимы полёта в зависимости от установленного в дрон контроллера полёта (ПК/Flight Controller): KK2/Multiwii/Naze32/ArduCopter и другие). Наиболее распространенными режимами являются:

«Acro mode» (Rate mode/Manual mode) — в этих режимах электронные помощники отвечающие за стабилизацию дрона будут отключены. Скоростные показатели достигнут максимальных значений. Пилотирование смогут осуществить лишь продвинутые пилоты. Новичкам рекомендуется начинать обучение пилотированию в акро режиме с FPV симуляторов.

«Self-level mode» (horizon mode) – в данных режимах электроника отвечающая за стабилизацию дрона (гироскоп, акселерометр) активна, ограниченны расходы (скоростные показатели). Режимы хорошо подходят для обучения пилотированию.

Attitude Holding Mode — данный режим полёта контролируется бортовой электроникой отвечающей за стабилизацию дрона, активна функция удержания высоты, реализованная посредством бародатчика (барометра). Осуществляя полёт в этом режиме, если пилот отпустит стики/джойстики, квад не упадёт, как это могло бы быть при использовании выше указанных режимов, а зависнет на занимаемой в момент полёта высоте. Пилоту же необходимо будет контролировать горизонтальное смещение/дрейф коптера, например, из-за присутствующего ветра. Режим оценят новички, но все же, не стоит использовать его при обучении пилотированию, так как полученный опыт не будет полноценным.

GPS Attitude Holding Mode – работает при непосредственном участии GPS модуля. Данный режим полёта контролируется бортовой электроникой отвечающей за стабилизацию дрона. Активна функция удержания позиции реализованная посредством GPS. Дрон привязывается к точке координат и позволяет точно зависать без смещения/дрейфа, даже если на него воздействуют внешние факторы, например, такие как ветер

Основное признание получил в аэросъёмке, так как освобождает пилота от постоянного контроля над занимаемой дроном высотой, позволяя тем самым акцентировать свое внимание на получении качественного фото/видео материала

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Закупки с умом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
