Узо электронное и электромеханическое

Уставка срабатывания дифференциального органа

Этот параметр ограничивает ток утечки в схеме и потому является одним из главных условий обеспечения безопасности. Для защиты электрооборудования внутри влажных или сырых помещений (ванная, парная, душевая) используют приборы с уставкой в 10 миллиампер.

Жилые комнаты защищают УЗО, работающими от 30 мА и ниже.

При разветвленной проводке внутри здания с большим количеством потребителей, розеток, соединительных распред коробок создается естественный фон из множества утечек через даже исправную изоляцию, который способен осуществить нагрев ее отдельных участков и вызвать пожар.

Для контроля подобной ситуации, особенно при использовании старых алюминиевых проводов, на вводе в здание или разветвленную сеть электропроводки квартиры устанавливают УЗО с током уставки 100 либо 300 мА. Их принято называть по функции выполняемой задачи — противопожарными.

Приборы УЗО, по отношению к дифференциальному току, делят на 2 класса:

1. подвергающиеся регулировке на срабатывание;
2. без нее.

Первая группа может корректироваться:

• плавно:
• дискретно.

Но для домашней сети обычно подобные настройки не требуются.

Критерии выбора

Во время подбора необходимой модели ВДТ, которая будет отвечать всем предъявленным требованиям, следует учитывать следующие основные критерии:

• Тип дифференциального тока. Выпускаемые защитные устройства имеют несколько разновидностей по данному критерию. AC – предназначены для фиксации утечек переменного тока. A – рассчитан на регистрацию переменного постоянного тока, который имеет пульсирующий характер. В – может использоваться для защиты линий постоянного или переменного электрического тока. S – обеспечивает селективную защиту с временной задержкой срабатывания. G – является аналогом типа S, но имеет меньшую временную задержку.

• Количество фаз В зависимости от напряжения электрической линии 220 В или 380 В устанавливается двухполюсное или четырехполюсное устройство, соответственно.

Совет. Электромеханические устройство имеют более высокую надежность и длительный срок эксплуатации, чем электронные. Последние очень чувствительны к скачкам и перепадам напряжения.

• Номинальный ток. Данный критерий показывает рабочее значение силы тока, обеспечивающее стабильную и длительную эксплуатацию устройства. Исходя из этого показателя можно рассчитать максимальную нагрузку на ВДТ.
• Дифференциальный ток. Значение этого показателя подбирается в зависимости от места установки аппарата. При защите отдельных помещений или комнат квартиры необходимо выбирать модель со значением, которое ниже тока не отпускания, т. е. при котором человек не может самостоятельно отбросить источник поражения током. Это значение не должно превышать 30 мА. При монтаже УЗО на вводном проводе выбирается с дифференциальным током 100 или 300 мА. Оно защитит квартиру о возгорания проводки в результате возникновения перегрузки.
• Тип устройства. В зависимости от вида электрического тока, постоянный или переменный, выбирается необходимый тип ВДТ. Для эксплуатации в бытовых условиях применяются модели УЗО типа A или AC.
• Надежность. Обеспечивается качеством сборки и материалов, из которых изготавливается устройство. Корпус и подвижные детали не должны издавать скрипов и иметь люфтов. Пластик должен быть устойчив к высоким температурам.
• Производитель. Данный критерий также играет важную роль в приобретении качественного устройства. На рынке спросом и популярностью пользуются следующие производители: ABB, Siemens, AEG, ДЭК, Астро-УЗО.

Перед каждым УЗО должен устанавливаться автомат с меньшим значением номинального тока. Такая компоновка обеспечит защиту ВДТ от работы в режиме повышенной нагрузки, что способствует стабильной и надежной работе устройства. Правильно подобранное УЗО надежно защитит человека от поражения электрическим током.

Номинальный отключающий ток УЗО

Номинальный отключающий ток УЗО I∆n (уставка) – это ток при котором УЗО срабатывает (отключается). Величина уставок УЗО – 10 мА, 30 мА, 100 мА, 300 мА, 500 мА. Следует отметить, что ток неотпускания, когда человек уже не может самостоятельно разжать руки и отбросить провод, составляет 30 мА и выше. Поэтому для защиты человека от поражения тока, выбирают УЗО с отключающим током 10 мА или 30 мА.

Номинальный отключающий ток УЗО I∆n или ток утечки также указывается на лицевой панели УЗО.

УЗО 10 мА используют для защиты электроприемников во влажных помещениях или мокрых потребителей, т.е. стиральные и посудомоечные машинки, розетки которые находятся внутри ванны или туалета, свет в ванной, теплый пол в ванной или туалете, свет или розетки на балконах и лоджиях.

СП31-110-2003 п.А.4.15 Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с номинальным дифференциальным отключающим током до 10 мА, если на них выделена отдельная линия, в остальных случаях, например при использовании одной линии для сантехкабины, кухни и коридора, следует использовать УЗО с номинальным дифференциальным током до 30 мА.

Т.е. УЗО с уставкой 10 мА устанавливают на отдельный кабель, к которому подключается только стиральная машинка. Но если от кабельной линии еще запитаны другие потребители, например, розетки коридора, кухни, то в этом случае устанавливают УЗО с током срабатывания (уставкой) в 30 мА.

УЗО с током утечки 10 мА у АВВ выпускают только на 16А. У Шнейдер Электрик и Хагер, есть в линейке продукции УЗО на 25/10 мА и 16/10 мА.

УЗО 30 мА устанавливают на стандартные линии, т.е. обычные бытовые розетки, свет в комнатах и т.д.

ПУЭ п.7.1.79.В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

УЗО 100, 300, 500 мА называют противопожарными, такие УЗО не спасут вас от смертельного удара током, но уберегут квартиру или частный дом от возникновения пожара из-за неисправностей в электропроводке. Такое УЗО на 100-500 мА устанавливаются в вводных щитках, т.е. в начале линии.

В США используют УЗО с номинальным отключающим током 6 мА, в Европе до 30 мА.

Следует отметить, что УЗО отключается в пределах уставки 50-100%, т.е. если у нас УЗО на 30 мА, то отключаться оно должно в пределах 15-30 мА.

Есть проектировщики, которые продвигают двойные диф. защиты “мокрых” потребителей. Это когда, например стиральная машинка, подключена к УЗО 16/10 мА, которое в свою очередь подключено к групповому УЗО 40/30 мА.

В итоге, что мы получим? При малейшем “чихе” стиральной машинки, мы отключаем всю группу автоматов (свет кухни, бойлер и свет комнаты), т.к. в большинстве случаев неизвестно, какое сработает УЗО 25/30 мА или 16/10 мА, либо сработают оба.

Согласно свода правил по проектированию электроустановок жилых и общественных зданий:

СП31-110-2003 п.А.4.2 При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю.

Но справедливости ради, следует отметить, что если электропродка смонтирована качественно, то УЗО не срабатывают годами. Поэтому в данном случае – последнее слово за заказчиком.

Обязательно ли устанавливать УЗО

Как показывает практика эксплуатации современных электроприборов, получить удар током при их эксплуатации при соблюдении элементарных правил техники безопасности, практически невозможно.

Обычно самым опасным местом в переносных электроприборах является сетевой шнур. В результате изгибов, особенно в месте выхода из электроприбора и вилки, он со временем перетирается и может нарушиться изоляция. Поэтому перед подключением электроприбора необходимо в обязательном порядке проверить целостность изоляции шнура.

В современной электропроводке имеется дополнительный заземляющий провод, к которому подключаются через электрическую вилку металлические корпуса электроприборов. Поэтому в случае пробоя изоляции сработает автоматический выключатель.

В квартирах старой постройки в электропроводке нет заземляющего провода, но изоляция уже изношена и в результате токов утечки УЗО может давать ложные срабатывания и УЗО не стоит устанавливать.

В дополнение, УЗО включается в разрыв фазного и нулевого проводов, в результате дополнительно появляются четыре соединения, что снижает надежность электропроводки в целом, так как именно в местах соединения чаще всего нарушается контакт.

Исходя из вышесказанного, можно сделать вывод, что существующие меры защиты и без УЗО надежно защищают человека от поражения электрическим током.

Единственно оправданным случаем, с моей точки зрения, является установка индивидуального УЗО на электроприборы, установленные помещениях с электропроводящими полами с повышенной влажностью. К таким помещениям можно отнести, например, ванную комнату.

Но уверен, в ближайшее время правила ПУЭ обяжут в обязательном порядке установку УЗО в бытовую электропроводку в новых квартирах и домах и, наверное, это правильно. Если есть шанс спасти жизнь хоть одного человека от поражения электрическим током, то нужно его использовать.

У электриков есть одно правило, которое называется «Правило одной руки». Суть этого правила заключается в том, что при прикосновении или удерживания электроприбора в одной руке недопустимо второй рукой прикасаться к заземлённым элементам – водопроводной тубе или батарее центрального отопления.

Внимание! Перед любыми работами с электропроводкой, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

• Простая одноуровневая схема с одним прибором защиты.
• Одноуровневая схема с несколькими приборами защиты.
• Двухуровневая схема защиты отключения.

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.

Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

• Для стиральной машины — 2300/220 = 10.5 А
• Для бойлера — 1600/220 = 7.3 А
• Для остального оборудования — 3000/220 = 13.6 А

Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.

Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).

Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.

Таблица мощностей УЗО

Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:

Суммарная мощность нагрузки кВт	2.2	3.5	5.5	7	8.8	13.8	17.6	22
Тип УЗО на 10-300 мА	10 А	16 А	25 А	32 А	40 А	64 А	80 А	100 А

Принцип работы трехфазного УЗО

В электрической сети трехфазные защитные устройства могут использоваться в двух вариантах. В первом случае при срабатывании обесточивается сразу вся квартира или частный дом. То есть любое повреждение приведет к срабатыванию прибора и отключению всей бытовой техники. В данном варианте УЗО располагается как можно ближе к распределительному щитку и электросчетчику.

Такая схема не всегда удобна для потребителей, поэтому часто используется другой вид подключения. В этом варианте на каждую линию устанавливается отдельное УЗО. В случае его отключения, другие линии будут функционировать в обычном режиме.

Подключение и принцип действия трехфазного УЗО осуществляется так же, как и однофазная аппаратура. Просто вместо одного фазного провода, здесь используется три, подключаемые в соответствующие клеммы. Существенным отличием трехфазных моделей является обязательное наличие заземления, для которого потребуется дополнительный провод. Они могут одновременно защитить потребителей, подключенных с помощью однофазного и трехфазного кабеля. Если заземление заранее спланировано для соединения с действующим заземляющим контуром дома, в этом случае электросчетчик рекомендуется устанавливать между автоматом и УЗО.

Установка заземляющей шины всегда выполняется отдельно от защитного устройства, независимо от числа подключаемых фаз. Перед монтажом трехфазного УЗО в цепь, нужно обязательно ознакомиться с инструкцией и схемой подключения. Перед началом работ электрическая сеть должна быть обесточена.

Трехфазный кабель заранее разделяется на отдельные жилы. После зачистки контактных концов, они вставляются в нужные клеммы – фазные и нулевую. После завершения монтажа проводится проверка работоспособности устройства с помощью кнопки ТЕСТ. Если цепь отключается, значит монтаж выполнен правильно.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Как выбрать УЗО

Выбрать УЗО для квартирной электропроводки или дома для домашнего электрика не представляет трудностей. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. Фотография такого УЗО приведена в начале статьи.

Какой тип УЗО лучше для квартиры электромеханическое или электронное

УЗО выпускаются в двух конструктивных исполнениях – электромеханические и электронные. Для правильного выбора нужно провести сравнение их технических характеристик.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика	Электромеханическое УЗО	Электронное УЗО
Цена	низкая	высокая
Конструкция	сложная	простая
Надежность	высокая	низкая
Погрешность тока срабатывания	высокая	низкая
Работоспособность при обрыве нулевого провода или при снижении напряжении сети ниже допустимого	сохраняется	не работает
Устойчивость к скачкам повышенного напряжения в сети	высокая	низкая
Габаритные размеры	большие	многократно меньше

Как видно из таблицы, если нет ограничений по габаритным размерам нужно выбирать электромеханическое УЗО. Электронное УЗО незаменимо в случае установки на отдельный электроприбор, например, в электрическую розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО устанавливает ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков».

Для желающих сделать более осознанный выбор свел все основные технические характеристики УЗО в таблицу.

Таблица основных технических характеристик УЗО
Характеристика	Обозначение	Величина	Примечание
Рабочее напряжение	В	220, 380	Для домашней однофазной сети устанавливается УЗО на напряжение 220 В, для трехфазной – на 380 В
Количество фаз		1, 3	Указывается в паспорте
Ток утечки срабатывания, IΔn	мА	5	В ПУЭ нет указаний на установку, но можно встретить в рекомендациях по использованию электроприборов, например, теплых полов
10	Предназначено для подключения розеток, установленных в ванной, кухне, детских комнатах и для приборов, установленных на земле
30	Универсальное, подходит для всех случаях применения в доме или квартире
100, 300	Применяют в промышленности, иногда устанавливаю на вводе электропроводки в жилье для повышения пожарной безопасности
Максимальный ток нагрузки, In	А	6-125	Должен быть равен или больше, чем ток автоматического выключателя, установленного после УЗО
Максимальный ток коммутации, Im	А	500	Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc	кА	3-10	Максимальный ток, который кратковременно выдержит УЗО в случае короткого замыкания в электропроводке
Время отключения	мс	<30	Время, через которое после превышения допустимого тока утечки УЗО должно отключить нагрузку
Периодичность проверки	месяц	1	Для простой проверки достаточно нажать кнопку Тест на УЗО. Для диагностики времени срабатывания необходим специальный прибор
Рабочая температура	°С	минус 25 — +40	Рабочая температура, при которой допускается эксплуатация УЗО
Конструктивное исполнение	Электромеханические	Надежнее, дешевле, но больше по размерам электронных УЗО
Электронные	Современные УЗО, дорогие, малогабаритные
Тип по форме тока срабатывания	АС	Срабатывает, если синусоидальный ток утечки возрастает медленно или скачком
А	Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки возрастает медленно или скачком
В	Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки возрастает медленно или скачком
Способ установки	Предназначено для крепления на DIN-рейке в щитке	Предназначено для установки в электрических щитках квартир и домов

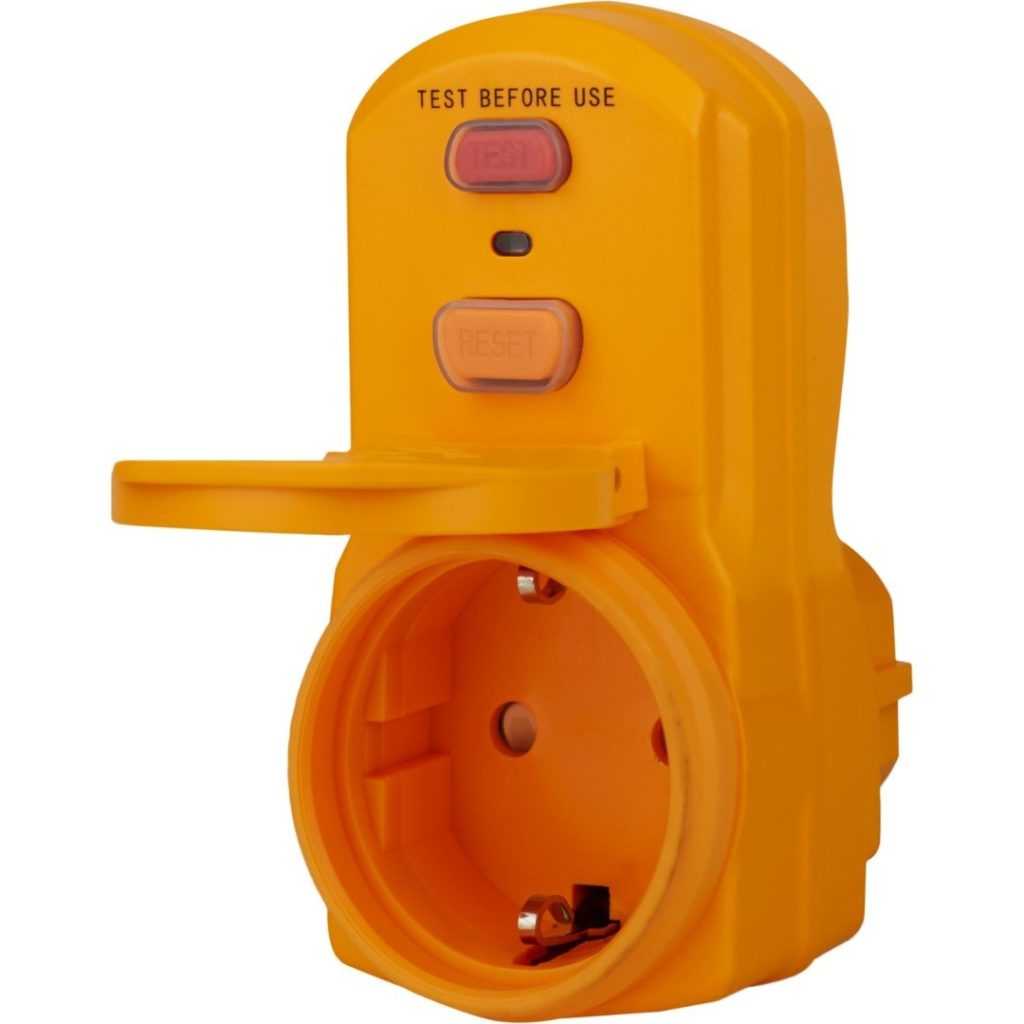

Вмонтировано в розетку	Устанавливается для защиты отдельного электроприбора или в случае старой электропроводки для исключения ложных срабатываний от естественных токов утечки
В виде переходника, подключаемого к розетке
Устанавливаемое на удлинитель
Устанавливаемое на сетевом шнуре электроприбора
