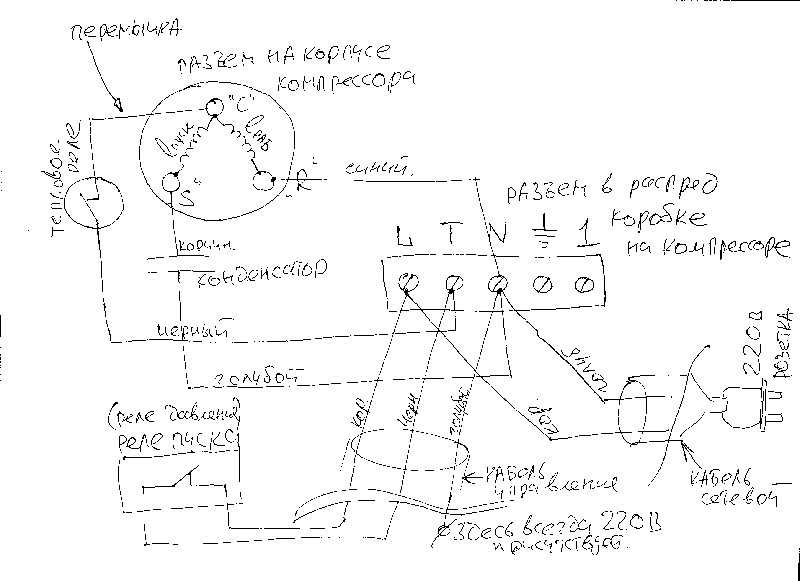

Схема подключения компрессора холодильника

Как подключить холодильник без реле?

Вопрос «Как подключить холодильник без реле?» интересует многих

Данный процесс имеет свои нюансы, которые важно учитывать. При этом важна не сама схема подключения, а ее принцип

Первое, с чего необходимо начать, – это прозвон общего вывода. Он расположен особняком левее от остальных. После этого потребуется приставить клемму к общему выводу. Вторая клемма присоединяется к рабочей обмотке. При этом важно определить, какая обмотка рабочая. В этом поможет показатель сопротивления. Он должен быть невысоким. Большее сопротивление указывает на то, что обмотка является пусковой.

Если выполнить неправильное подключение, то возможен перегрев компрессора, и устройство быстро выйдет строя

Поэтому важно проводить эту работу не только аккуратно, но и внимательно. Также стоит проверить на пробиваемость корпуса обмотками

В противном случае, прикоснувшись рукой, вы почувствуете удар тока. Вероятность этого достаточно велика, так как компрессор уже был ранее в использовании. Чтобы проверить обмотки, необходимо левую клемму присоединить к обмотке со стороны выхода. Правая же направляется с другой стороны корпуса. Таким образом проверяются остальные клеммы. Если было определено, что они надежны и не пробивают, то могут использоваться. Компрессор в рабочем состоянии будет максимально безопасен.

Посмотреть, как подключить холодильник без реле, можно на видео, которое приведено ниже. На нем продемонстрированы все особенности и тонкости процесса.

Для того чтобы установить в холодильник компрессор, естественно следует понимать принципы его работы и выполняемые им функции.

Задачи двигателя во всех холодильных системах абсолютно одинаковая. Мотор должен откачивать нагретый хладогент (чаще всего, фреон), качать его в сторону конденсатора. Задача этой компоненты – охлаждать и, соответственно, сжижать фреон, который направляется и охлаждает воздушное пространство в холодильной камере.

Подключенный компрессор в работе

Преимущества продукции

К преимуществам бытовых приборов Атлант относят:

  1. адаптированность;
  2. надежность;
  3. эксплуатацию на протяжении долгого периода;
  4. изготовление из прочных материалов;
  5. стойкость к перепадам напряжения (175-250 Вт);
  6. низкий расход электроэнергии;
  7. пониженный уровень шума.

Агрегат для охлаждения продуктов питания состоит из таких компонентов:

  1. Электродвигатели компрессора. Его запуск, а также защита от воздействия факторов внешней среды и сопровождающих процессов осуществляется посредством пускозащитного реле. Цикл работы предусматривает включение и выключение, происходящие через равные промежутки времени. За это отвечает температурный датчик-реле.
  2. Конденсаторы.
  3. Вентиляторы. Предназначены для охлаждения конденсатора. Осуществляют работу совместно с компрессором, их деятельность регулируется терморегулятором. Часто используют специальные вентиляторы для осуществления принудительной циркуляции воздуха;
  4. Электролампы. В их конструкции электрический патрон, выключатель, лампа накаливания. Цоколь изготовляется из алюминия или латуни, мощность варьируется от 15 до 25 Вт. Автоматическое включение устройства для освещения происходит при открытии дверцы;
  5. Терморегулятор.
  6. Датчик реле. Содержит систему, обладающую чувствительностью к температурному режиму, контакты, устройство, которое обеспечивает их переключение, выводные клеммы, дифференциальный винт, и узел, отвечающий за настройку температуры. Устанавливается данный элемент, в месте, куда не проникает влага, например, снаружи или в камере агрегата.

Электрическая схема холодильной установки Атлант спроектирована таким образом, чтобы предотвратить быстрый выход их строя элементов, которые в нее входят. Пример на фото.

https://youtube.com/watch?v=mprIb5f_qwI

Проверка работоспособности подключенного компрессора, запуск двигателя

Исправность компрессора определяют мультиметром . Но прежде чем это делать, нужно удостовериться, что корпус двигателя не пробивает. Если все нормально, то щупы мультиметра поочередно прикладывают к каждому контакту. Если на экране появятся цифры, значит, неисправна обмотка, о работоспособности компрессора можно судить при высвечивании знака «∞».

Для продолжения проверки с компрессора снимают кожух. От контактов отсоединяют проводку. Перекусывают трубки электромотора, которые соединяют его и другие механизмы. Окручивают болты крепления и вынимают компрессор из кожуха. Потом выкручивают винты и измеряют сопротивление между контактами. Для этого прикладывают к выходным контактам щупы тестера. Нормальным считается сопротивление от 25 до 35 ОМ . Это зависит от модели холодильника и электродвигателя. Если показания ниже или выше, компрессор необходимо заменить. Затем проверяют работоспособность манометром.

К нагнетающему штуцеру присоединяют шланг с отводом, двигатель запускают и измеряют давление в компрессоре. Если он исправен, то манометр покажет 6 Атм . Прибор следует тут же отключить, потому что давление будет быстро повышаться и механизм может сломаться. В непригодном для работы компрессоре манометр будет показывать не выше 4 Атм. Его придется убрать и установить новый. Для того чтобы заменить вышедший из строя компрессор требуются определенные навыки, так как это процесс довольно сложный. Лучше всего данную работу поручить профессионалу.

Если давление оказалось в норме, а прибор не включается, возможно, есть проблема в пусковом реле . Может так случиться, что после подключения двигателя от холодильника он не включается. Чаще всего причина в заклинивании. Исправить можно самому при помощи специального устройства с двумя диодами. Его подключают к обмоткам мотора и на несколько секунд подают напряжение. Затем через полминуты процедуру повторяют. Благодаря расклиниванию мотор удается раскачать.

Не во всех случаях определить причину неисправности холодильника можно, тестируя электрические цепи компрессора. Для пуска электродвигателя при применении инверторных устройств понадобится установленный внутри прибора электронный блок. Если такой мотор пытаться принудительно запустить, то может случиться короткое замыкание, и тогда он окончательно выйдет из строя. Правильнее в этих случаях обращаться за помощью в специализированные сервисные центры, где работают опытные мастера и имеется соответствующее оборудование.

Источник

Принцип действия пускозащитного реле

Схема холодильника и реле (система реле-компрессор)

Мы будем рассматривать установку компрессора на примере холодильников Атлант, однако адаптировать ее и применить на другом типе холодильников, проблем не составит.

Принцип действия достаточно прост, он широко применяется во многих устройствах, содержащих электродвигатель. Двигатель вращает коленвал, который располагается внутри корпуса. С каждым оборотом поршня приводится в движение поршень; получаются вращательно-поступательные движения. Это и заставляет газ проходить через клапан всасывания, после чего попадать в холодильную камеру.

Задача компоненты в том, чтобы запустить двигатель, благодаря которому и работает компрессор. Чтобы правильно подключить, следует сперва понять из чего узел состоит.

Пускозащитное реле состоит из таких компонентов как недвижимые и движимые контакты, сердечник и его штоки, нагревательные элементы и контакты.

Чтобы установка мотора прошла корректно, следует тщательно изучить работу пускового механизма.

Реле – основа, благодаря которой запускается мотор; именно это устройство выключает его в нужные моменты. Таким образом, оно «спасает» двигатель от перегрузок, заставляет его работать в более щадящем режиме, продлевая срок службы в десятки, а иногда даже в сотни раз.

Алгоритм подключения к компрессору

Прежде, чем приступить к работе, советуем детально изучить схему подключения компрессора.

Устройство пускового реле

Для того, чтобы произвести замену (установку) компрессора нам понадобится тестер (мультиметр), компрессор и, конечно же, пусковое реле

Важно помнить, что запустить компрессор без прибора можно, однако это делается только ради проверки двигателя, в диагностических целях. Если вы хотите установить мотор, чтобы получить работающий полноценный холодильник, всегда следует подключать реле

Мультиметр следует выставить на килоомы (или Омы), после чего замерить сопротивление между обмотками конденсатора. Рабочей обмоткой будет то место, где сопротивление минимально. Именно это место следует подключать к сети 220 Вольт через реле.

Получаем реле, к которому подключено 4 провода: 2 идут от конденсатора, 2 непосредственно от вилки. После этого реле подключается к мотору и вилка включается в розетку.

Это позволяет протестировать компрессор: после подключения к сети, в одну трубку воздух должен всасываться, из другой, наоборот, выдуваться.

Часто так случается, что после подключения, двигатель не работает. Причиной, почти всегда, является клин. Чтобы избежать ее, бежать в сервис вовсе необязательно, можно произвести расклинивание самостоятельно.

Вам понадобится специальное устройство, которое состоит из двух диодов. Устройство нужно подключить к обмоткам мотора и дать кратковременное напряжение на несколько секунд. После этого, спустя 30 секунд повторить процедуру. Расклинивание происходит благодаря «раскачиванию» мотора – с частотой 50 Гц вал двигается в обе стороны, такие вибрации купируют клин полностью.

Конструкция пускозащитного реле. Разница в местоположении разных типов

Пускозащитное реле состоит из следующих компонент:

  • недвижимые контакты;
  • движущиеся (динамические) контакты;
  • штоки сердечников;
  • сердечник;
  • биметаллическая пластина и ее нагревательный элемент;
  • контакты.

Чтобы установка мотора прошла корректно, следует тщательно изучить строение и принцип работы. Иначе процедура запуска компрессора может не увенчаться успехом.

Как подключить и запустить

Допускается запустить компрессор холодильника без пускового реле, подав напряжение на пусковую и рабочую обмотку. Для коммутации используется медный многожильный кабель, на конце проводов устанавливаются соединительные клеммы, обеспечивающие надежный контакт. Клеммы крепятся к общей точке и выводу рабочей обмотки. Для улучшения доступа к контактным площадкам допускается временно демонтировать пластиковый лоток для сбора конденсата и талой воды, расположенный на верхней части компрессора.

Подключение компрессора холодильника производится временным подключением пусковой цепи (например, отверткой с изолированной рукояткой). Для повышения безопасности работы в разрыв цепи устанавливается специальная кнопка, активирующая обмотку при нажатии. Если запуск не удается, то заклинили подшипники ротора электромотора или элементы конструкции кривошипного механизма. При заклинивании деталей мотор издает характерное гудение.

После запуска мотора владелец оборудования оставляет холодильник работающим, периодически оценивая состояние морозильной камеры и проверяя температуру теплообменника, расположенного на задней стенке корпуса. Если на поверхности камеры появляется слой льда, а радиатор нагревается, то следует проверять пусковое реле и термостат. При отсутствии нагрева теплообменника и льда необходимо проверить наличие хладагента в магистралях.

Дополнительно рекомендуется проверить состояние поршневой группы. Для тестирования необходимо подсоединить манометр к нагнетательной магистрали; для коммутации используется специальная муфта. После включения мотора описанным выше способом стрелка прибора должна дойти до 6 атмосфер и выше, пониженное давление сигнализирует об износе поршня или зеркала цилиндра, о падении уровня фреона в холодильной установке.

Схема

В схему прямого подключения оборудования входят общая точка и вывод рабочей обмотки, которая имеет сопротивление в пределах 30-40 Ом. При подаче напряжения только на пусковую обмотку мотор работать не будет. На корпусах электрических двигателей или на реле наносится электрическая схема, которая поможет пользователю разобраться в тонкостях подключения. Рекомендуется подсоединять кабели питания инструментом, предназначенным для проведения электромонтажных работ. Перед началом коммутации штепсельная вилка извлекается из розетки бытовой сети.

</index>

Что делать если холодильник сильно морозит
Можно ли ставить холодильник на балконе зимой
Почему горит красная лампочка в холодильнике Atlant
Как установить встраиваемый холодильник

Компрессором называют насосный блок с электроприводом и двигателем, за счет работы которого осуществляется циркуляция хладагента. Знание схемы подключения компрессора холодильника поможет в домашних условиях определить, исправен двигатель или пришел в негодность. Иногда самостоятельно можно найти причину поломки, но точную диагностику и ремонт лучше доверить специалисту.

Электрооборудование холодильника

Агрегат состоит из множества элементов, взаимосвязь которых способствует охлаждению камер, находящихся во внутренней части. Подробнее о ключевых узлах мы расскажем в таблице ниже.

Таблица 1. Компоненты, которые включает электрическая схема холодильника

Компоненты Назначение
Электрические нагреватели Отвечают за подачу тепла в генератор при наличии абсорбционного холодильного оборудования, которое имеет специфическое назначение. Кроме того, эти устройства требуются при наличии автоматической системы удаления льда методом нагревания испарительного элемента. Иногда устройство применяется для предотвращения образования капель воды на проеме агрегата.
Двигатель Это устройство приводит компрессор к работе.
Провода Соединяют между собой мотор, компрессор и другие компоненты.
Лапы Требуются для подсветки холодильника.
Вентиляторы Устанавливаются в некоторых моделях при наличии системы принудительной циркуляции воздуха.

Схема компонентов холодильного оборудования

Холодильное оборудование не функционирует в ручном режиме, и для того, чтобы обеспечить автономную бесперебойную работу агрегата, требуется наличие автоматики. Именно благодаря вспомогательному оборудованию, мы можем изменять параметры, из-за которых температура остается в определенном режиме. К такому оборудованию относят следующие компоненты:

  1. Реле терморегуляции. Устройства способствуют поддержке оптимальной температуры в камерах агрегата.
  2. Пусковое реле. Способствует запуску электрического двигателя.
  3. Реле защиты. Препятствует поломке элементов компрессора в результате высокой нагрузки на электросеть.
  4. Устройства для автоматического удаления ледяного налета.

Расположение реле

Что лучше — самодельный или покупной?

Всего можно выделить несколько основных отличий между ними:

В конструкции заводского компрессора присутствует электрический двигатель, передающий крутящий момент к рабочей камере через ременную передачу. Что касается самодельного компрессора, то он состоит из корпуса и самого двигателя, без ремней.
В заводском варианте уже установлены автоматические системы сброса давления, входной и выходной фильтры, измерители показателей давления и т.д. В компрессоре из холодильника придется устанавливать регулировочное оборудование самостоятельно, учитывая все особенности.
Несмотря на то, что большинство заводских компрессоров оборудовано автоматическими системами, в некоторых бюджетных моделях такая особенность не реализована. Иными словами, данные агрегаты придется выключать самостоятельно, засекая время по часам. Самодельные компрессоры, в основном, оборудованы защитным реле, выключающий двигатель при возникновении риска перегрева.
В некоторых заводских моделях может напрочь отсутствовать какая-либо смазка. Конечно у них маленький, но зато отсутствуют различные выхлопы

Данное обстоятельство очень важно, особенно если краскопульт ведет себя довольно капризно, не терпя различных примесей. Что касается самодельных компрессоров, то тут масла предостаточно.
Главная особенность самодельного компрессора — он очень тихо работает, особенно если надеть на него все трубки правильно, соблюдая герметичность

Что касается заводских компрессоров, то они ведут себя более шумно, поэтому его использование возможно только вне дома.
Стоимость изготовления самодельного компрессора очень низкая, ведь основные комплектующие берутся от старой техники, а регулировочная аппаратура обойдется максимум в 1000 рублей.
В заводской компрессор невозможно вносить какие-нибудь технические изменения. Иными словами, если агрегат недостаточно мощный, то использовать его можно только как насос для подкачки шин, не более. Самодельные варианты хороши тем, что к ним можно добавлять некоторые детали, например, большой ресивер, благодаря чему можно существенно увеличить мощность устройства.

Как показывает практика, самодельный компрессор для покраски автомобиля ломается гораздо реже, чем его заграничные и отечественные заводские аналоги. В интернете можно найти много инструкций по сооружению компрессоров своими руками. Так что обсудим несколько вариантов, которые могут помочь в этом деле.

Принцип работы пускового реле

Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.

Другой вход (условно – фаза) внутри устройства расщепляется на два:

  • первый проходит напрямую на рабочую обмотку;
  • второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. На рисунке приведена схема подключения этого устройства в холодильнике Орск

Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Также это можно сделать при наличии символьных идентификаторов возле выходов:

  • “S” – пусковая обмотка;
  • “R” – рабочая обмотка;
  • “C” – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

На крышке реле с индукционной катушкой есть стрелка “верх”, которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют “таблеткой”

Замена и подбор пускового/рабочего конденсатора

Если имеется оригинальный конденсатор, то понятно, что просто-напросто необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс «+» и минус «-» и их можно подключить как угодно.

Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения — термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:

То есть, если соединить два конденсатора по 35 мкФ, получим общую ёмкость 70 мкФ, напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Если во время замены перепутались провода, то правильное подключение можно посмотреть по схеме на корпусе или здесь: Схема подключения конденсатора к компрессору

Типы конденсаторов

Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы.

Корпус внутри заполнен маслом для хорошей передачи тепла на поверхность корпуса. Корпус обычно металлический, аллюминиевый.

Самые доступные конденсаторы такого типа CBB65.

Для запуска менее мощной нагрузки, например двигателей вентиляторов, используют сухие конденсаторы, корпус которых, обычно, пластмассовый.

Наиболее распространённые конденсаторы этого типа CBB60, CBB61.

Клеммы для удобства соединения сдвоенные или счетверённые.

Схема подключения компрессора холодильника требуется при возникновении неисправностей оборудования этого типа. Любому современному человеку будет сложно обойтись без такого агрегата, как холодильник, и потому чинить технику надо будет оперативно. Тем не менее, перед тем как приступить к ремонту, необходимо изучить общее электрооборудование холодильника. Сегодня мы поговорим об этом подробнее.

Схема работы холодильника

Проверка работоспособности

При подаче питания мимо реле при неисправности последнего мотор должен заработать. Если этого не произошло — конденсатор и реле исправны, причина поломки в самом электродвигателе. При исправности реле и конденсатора это может быть только:

  1. Клин подшипников, поломка поршневого насоса. В этом случае из компрессора при попытке включить его донесется гул. Он свидетельствует о том, что мотор пытается работать, но из-за неисправности не отключается. Такую поломку можно устранить в сервисном центре.
  2. Обрыв проводов внутри компрессора. Если это произошло, электродвигатель холодильника подлежит утилизации, поскольку починить его невозможно. Утилизация сломанного холодильного электродвигателя должна производиться через сервисные центры, нельзя выбрасывать такое оборудование вместе с бытовым мусором.

Поломка холодильника может произойти, даже если агрегат входит в рейтинг лучших приборов для кухни. Владельцам в такой ситуации остается проверить состояние мотора перечисленными способами, а в дальнейшем доверить ремонт профессионалам. Самостоятельная починка холодильников Атлант и других фирм не рекомендуется, поскольку в процессе устранения дефектов любители часто доламывают технику. Ремонт в мастерской дешевле, чем покупка нового холодильника, при этом неграмотно сработавшего мастера можно будет привлечь к ответственности и возмещению убытков.

Какой марки холодильник Вы рекомендуете покупать?Главная > Оснастка > Запчасти > Реле давления для компрессора<index>

Поршневые компрессоры используются везде, где нужен стационарный или мобильный источник сжатого воздуха. Реле отключает электродвигатель компрессора, когда давление в резервуаре достигает заданного значения, и снова запускает его, если давление в ресивер упало ниже допустимой величины. Оно также сбрасывает лишний воздух в атмосферу.

Схема компрессора холодильника простыми словами

Подключение по инструкции

Электродвигатель для привода насоса оснащается двойной обмоткой возбуждения. При старте оборудования требуется повышенная мощность, поэтому нагрузка осуществляется на пусковую обмотку, что обеспечивает снижение энергопотребления. Кроме электродвигателя в конструкции компрессора предусмотрены дополнительные реле, поддерживающие требуемый температурный режим, они расположены на внешней стороне компрессора.

Рассмотрим более подробно схему компрессора холодильника Атлант:

Большая часть компрессоров современных холодильников поршневые. Он состоит из: кожуха мотора-компрессора, крышки кожуха, самого мотора-компрессора, статора, болта крепления статора, поршня, цилиндра, корпуса компрессора, коленчатый вал, клапанной плиты, кривошпильной шейки вала, коренной шейки вала, ползуна кулисы, обоймы кулисы, нагнетательной трубки, шпильки подвески, пружины подвески, кронштейна подвески, подшипника вала и ротора.

Принцип работы

моторчик приводит в движение коленчатый вал, который находится в корпусе компрессора. С вращательным движением вала, начинает работать поршень, выполняя возвратно-поступательные движения, он откачивает хладагент и посылает его в конденсатор. После этого газ через всасывающий клапан попадает в камеру, который открывается при создании разрежения.

Для подключения компрессора необходимо разобраться в схеме подключения реле. Холодильник бренда Атлант обладает пускозащитным механизмом, содержащим пусковую катушку. Пускозащитное реле может быть индукционным, электромагнитным или тепловым. Наиболее современным вариантом признано устройство первого типа.

Функция работы реле состоит в том, что оно запускает двигатель, переключая подачу тока в зависимости от режима работы. При поломке или отсутствии реле нормальный пуск мотора невозможен, так как оно обеспечивает защиту обмоток электродвигателя.

Основные элементы реле:

неподвижные контакты;

подвижные контакты;

шток сердечника;

сердечник;

нагреватель биметаллической пластины;

контакты теплового реле.

В итоге к реле подключено 4 шнура – 2 от конденсатора, и 2 от вилки. После этого подключаем реле непосредственно к компрессору, и включаем вилку в розетку.

Так можно проверить исправность компрессора. С одной стороны подключено реле, с другой – есть 3 трубки. Включив компрессор в розетку, из одной трубки должен пойти воздух, в другие он должен всасываться.
